Сталкер 600 программирование брелка

Руководство по установке и подключению

В инструкции по установке приведены рекомендации по выполнению работ, которые включают следующее:

Проверить состав комплекта охранного комплекса, а затем отключить батарею от бортовой сети машины.
Расположить головной блок в салоне на удалении от подвижных и нагретых элементов конструкции. Подключить кабели питания как можно ближе к клеммам аккумулятора, в цепи предусматривается защитный предохранитель. Если требуется удлинить соединительные магистрали, то используется медный провод с сечением не менее штатного параметра.
Разместить приемопередающий блок на лобовом стекле или под панелью приборов. Устройство подключается к головному блоку при помощи цифровой шины LAN.
Установить в доступном месте 2-кнопочный переключатель. Вывести на панель приборов многоцветный светодиод состояния, водитель должен видеть свет индикатора с улицы, а также с рабочего места за рулем.
Разместить сирену в моторном отсеке, для коммутации применяется линия LAN.
Выполнить электрические подключения в соответствии с прилагаемыми схемами, пожеланиями владельца и конструктивными особенностями автомобиля. При выполнении работ запрещается отсоединять штекер приемопередатчика без предварительного отключения батареи.

Почему брелок не видит машину

Причины, по которым коммуникатор не может синхронизироваться с блоком управления сигнализацией:

Разряд батарейки в пульте. Если источник питания «садится», это может отразиться на связи пульта. Сначала сигнал будет ухудшаться, а затем вовсе исчезнет. Для устранения проблемы батарейку надо поменять. Производится снятие задней крышки коммуникатора, в свободный отсек вставляется аккумулятор с учетом полярности.
Неправильная установка антенного модуля. Если устройство расположено в близости с металлическими деталями или электронными приборами, качество связи будет плохим. Нужно переустановить блок приемопередатчика в другое место.
Выход из строя антенны или повреждение ее провода. При поломке устройства решить проблему можно только путем ее замены. Определить поврежденную электроцепь можно визуальной диагностикой, если это не помогло — мультиметром. При нарушении изоляции кабеля качество сигнала также снизится. Плохой провод подлежит замене.
Автомобиль находится в зоне помех. Такое часто происходит в крупных городах, рядом с трансформаторными подстанциями, а также производственными предприятиями. Автовладельцу нужно либо дождаться, пока помехи сами исчезнут, либо переставить транспортное средство в другое место.
Поломка коммуникатора. Если есть подозрения на выход из строя брелока, нужно попытаться управлять сигнализацией запасным пультом. Для определения причины поломки потребуется детальная диагностика. Можно самостоятельно раскрутить корпус устройства и проверить целостность его схемы. Пользователь может своими руками перепаять вышедшие из строя или изношенные контакты на кнопках, но изменение прошивки следует доверить специалистам.
Неисправности в работе блока управления. Связь может пропасть в результате воздействия влаги на микропроцессорный модуль. Для устранения проблемы устройство можно разобрать и просушить в сухом месте, но не рядом с печкой, под ультрафиолетовыми лучами или бытовым феном. Возможно, на колодке модуля произошло окисление контактов, тогда разъем необходимо будет зачистить. Устранить программную проблему позволит перепрошивка устройства, но доверить эту процедуру лучше специалистам.
Плохие погодные условия. Иногда сигнал от коммуникатора «теряется» при сильном ветре, в грозу и дождь. Нужно максимально близко поднести брелок к автомобилю для управления сигнализацией.

Мониторинговый интернет-сервис CarOnline

Есть также превосходная возможность осуществлять слежку за передвижением машины в реальном времени и контролировать все блокировки с собственного смартфона. При подключении спутникового автомобильного пейджера GSM, который называется MagicSystems, rсистеме автомобильной сигнализации диалогового типа Stalker 600 активируется возможность наблюдать за маршрутами передвижения своего авто.

Если что-то вдруг произойдёт с вашим транспортным средством, на ваш мобильник сразу поступят звонки и текстовые сообщения. Обязательно воспользуйтесь полной версией сайта Car-Online, зайдя в свой личный кабинет. Приложение на смартфоне выкинет данные о текущем местоположении объекта, а также статус охранной системы ТС. Пользователь также сумеет узнать информацию за все дни, когда работала система.

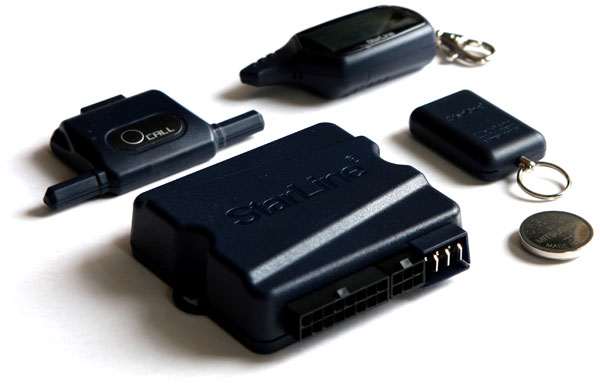

StarLine B6 Dialog

Компания “Ультра Стар”, автор новой системы StarLine B6 Dialog, играет роль догоняющего в этой неравной борьбе на поле диалоговых систем. Отставая от своих российских конкурентов по срокам, “Ультра Стар” сделали упор на выдержанность и качество системы. Высочайшая надежность – это конек систем Star Line, который, безусловно, отличает их от альтернативных систем, но в показателе дальности работы эта автосигнализация все же немного, но отстает от своих конкурентов. В системе имеются недоработанные элементы, но видно, что компания-производитель активно ищет пути к совершенству.

Starline B6 Dialog — противоугонная система нового поколения с двухсторонней связью и расширенным спектром охранных и сервисных функций. Новая модель обладает повышенной радио-помехоустойчивостью. Согласно проведенным независимым испытаниям, эта система по показателям помехоустойчивости ушла далеко вперед, показав свое преимущество перед недиалоговой автосигнализацией StarLine B6. Модель Starline B6 Dialog оснащена системой защиты от интеллектуального взлома, которая обеспечивается благодаря вводу модифицированной диалоговой авторизации SLD Military(быстрый диалог). Вдобавок брелок сигнализации полностью руссифицирован, в нем увеличен размер ключевых элементов. Иконок тоже стало больше – с увеличением числа функций. Иконки замка и цифрового индикатора теперь показывают текущее время, температуру, а также нужные функции программирования.

StarLine В6 Dialog может похвастать восьмиканальным приемо-передатчиком с узкой полосой пропускания радиотракта. Брелки обладают повышенной устойчивостью к помехам. Дальность оповещения брелка доходит до максимума в 2,5 километра. Система оснащена более 50 стандартными и программируемыми функциями, которые обеспечивают надежную защиту автомобиля и комфорт использования автомобильной сигнализации.

Радиоканал системы построен на базе ЧМ трансивера и обладает 8 переключающимися рабочими каналами. Применение нового 8-канального трансивера с ЧМ модуляцией и узкой полосой пропускания позволило разработчикам добиться стабильных результатов по оповещению о несанкционированном доступе в автомобиль при повышенном уровне помех.

Компания гарантирует получение сигналов тревоги при нахождении владельца автомобиля, например, внутри здания гипермаркета. Возможность управления сигнализацией существует в любой точке гипермаркета. На открытых же территориях дальность управления достигает 1 километра, а расстояние, при котором существует возможность получения сигнала тревоги — 2-2,5 километра.

Благодаря применению нового трансивера в системе Starline B6 Dialog разработчикам удалось увеличить скорость передачи данных. Это значительно сократило время выполнения команд – в среднем до 1,3-1,5 секунды.

Среди главных изменений также и то, что теперь оба брелка, как основной с ЖК-дисплеем, так и дополнительный, стали 2-х сторонними. Оба они используют одинаковый диалоговый код. Это позволило производителю обеспечить равноценную криптостойкость основного и дополнительного брелков.

Ну, и в завершение представим сравнительную таблицу рассматриваемых автосигнализаций для того, чтобы иметь более наглядную картину.

Таблица сравнения сигнализаций

Параметры	MS 600 Сталкер LAN 3	Pandora DXL 3000	StarLine B6 Dialog
Наличие двусторонней связи между брелком и авто	+	+	+
Количество охранных зон	12	11	8
Персональный PIN-код аварийного отключения	+	2 PIN-кода: программируемый и заводской	+
Возможность открытия только водительской двери при снятии с охраны	+	+	+
Блокировка двигателя цифровым реле	+	+	опционально
Наличие входа для дополнительного датчика	+	+	+
Наличие выходов управления замками дверей и замком багажника	+	+	+
Количество дополнительных каналов	6 универсальных + 5 виртуальных	10 программируемых	4 программируемых
Максимальное расстояние брелок-авто для радиоканала	600 метров	650 метров	800 метров
Максимальное расстояние авто-брелок для радиоканала	4500 метров	1800 метров	2000 метров
Управляющий код	Диалоговый	Диалоговый	Диалоговый
Количество индицируемых на брелке охранных зон	8	11	8
Функция дистанционного запуска двигателя	опционально	+	—
Режим “турботаймера”	+	+	+
Количество брелков управления	2 (оба с ЖК-дисплеем)	2 (1 – с ЖК, другой — односторонний)	2 (1 – с ЖК, другой — односторонний)
Противоразбойная метка	+	—	—
Средняя цена	14 000 руб.	10 000 руб.	5 500 руб.
Страна-производитель	Россия	Россия	Тайвань
Гарантия на товар	3 года	3 года	3 года

Плюсы и минусы

Преимущества охранной системы Сталкер:

Стабильное функционирование комплекса при любых условиях, независимо от погоды и помех. Сбои в работе “сигналок” Сталкер наблюдаются редко.
Удобное управление пейджером. Брелок системы характеризуется наличием простого и интуитивно понятного меню. Есть подсветка дисплея, что позволяет управлять устройством в темноте, а благодаря круговому меню все опции можно найти значительно быстрее. Если вы зайдете в режим программирования, то увидите, что сразу отображаются функции, использующиеся чаще всего.
Приятные на слух сигналы биппера. При выборе опций пейджер будет вибрировать, что также удобно.
Эргономичный пульт. Поскольку источник питания держится долго, менять его приходится реже.
Качественная работа каналов связи. Передающийся импульс устойчивый, а диапазон действия сигнала высокий.

Брелок для управления не оснащается блокиратором клавиш. В результате, положив пейджер в карман, автовладелец может случайно включать функции управления. Чаще всего срабатывает режим паники, при котором производится активация сигналов тревоги. Решить эту проблему можно путем использования чехла для пейджера, но в нем будет собираться пыль и грязь. Это приводит к ухудшению внешнего вида пульта через определенное время.
Практика показала, что в “сигналках” Сталкер может некорректно функционировать система оповещения. Могут возникнуть сбои при открытом багажном отсеке, если машина ставится на защиту.
Часто выходит из строя контроллер удара. Если датчик сработает и предупредит об этом автомобилиста, при следующем ударе по кузову машины регулятор может не сработать.

Пользователь Сергей продемонстрировал тест дальности работы комплекса Сталкер 600.

Современный дизайн брелока

Брелок автомобильной сигнализации стал более модернизированным: у него появилось покрытие softtouch. Сигнализационный брелок окажется прекрасным дополнением к автомобилю владельца. Также брелок имеет встроенное «умное меню». Можете осуществлять включение различных охранных режимов, наблюдать за уровнем работы связи, а также активировать запуск системы двигателя дистанционным способом. Функционирование брелока осуществляется благодаря небольшой батарейке класса ААА, которая может работать безотказно на протяжении 6-ти месяцев. Расстояние, на котором может работать автомобильная сигнализация, равняется четырём с половиной километрам, при расположении на местности открытого типа.

Функции

Основные функции, поддерживаемые сигнализацией Сталкер 600:

бесшумный режим охраны;
тревога с подачей сигналов внешней светотехникой и сиреной;
дистанционная корректировка параметров шок-сенсора;
последовательное отпирание дверей;
отображение состояния охранного комплекса на дисплее коммуникатора;
поддержка алгоритма защиты от ложных срабатываний;
дополнительные режимы «пляж» и «грибник»;
интеллектуальный блокиратор цепей силового агрегата;
управление дополнительным оборудованием (электрическими подъемниками стекол или люком);
автозапуск (по таймеру и температурному датчику);
персонализация настроек для 4 пользователей;
поддержка дополнительных блоков GSM и цифровых иммобилайзеров.

Преимущества и недостатки

Преимущества комплекса, отмечаемые владельцами:

канал управления не сканируется внешними устройствами;
надежность конструкции;
расширенный набор функций;
возможность расширения возможностей комплекса;
увеличенный радиус действия коммуникатора.

глянцевый пластик коммуникатора покрывается царапинами и разрушается от легких ударов;
отмечены случаи замыкания цепей внутри брелока;
в ранних версиях не предусмотрен пуск мотора по температуре;
отмечены случаи поломки сенсора наклона, что приводит к ложным срабатываниям;
большой вес коммуникатора и ускоренная разрядка элемента питания.

Технические характеристики

Технические параметры изделия Stalker 600 Light:

частотный диапазон — 433,92 МГц;
дальность действия коммуникатора — до 1200 м;
расстояние приема сигналов от автомобиля — до 3000 м;
время подачи сигналов тревоги — 30 секунд;
потребление энергии в дежурном режиме — до 30 мА;
допустимое напряжение в цепях питания — до 18 В (кратковременно).

Комплектация

В набор охранного комплекса версии Лайт входят:

головной блок с установленным автономным источником питания;
блок 2-сторонней связи (коммуникатор и приемопередатчик сигналов);
запасной пульт;
специальный переключатель с 2 клавишами;
набор жгутов с установленными защитными предохранителями;
комплект концевых переключателей;
техническая документация.

В набор модификации LAN3 дополнительно входит блок речевого интерфейса и карточка для противодействия разбойному нападению. На пластиковой пластине записан секретный код, который позволяет отключить режим антиограбления. В набор поставки входят 2 идентичные карты.

Техническая характеристика

Обзор технических характеристик противоугонного комплекса Сталкер 600:

передача данных производится по радиоканалу, частота которого составляет 433,92 МГц;
дальность действия коммуникатора при передаче команд – не более 1,2 км;
диапазон времени действия в тревожном режиме составляет 25-30 секунд;
в режиме получения сообщений радиус работы может составить до 3 тысяч метров при условии отсутствия помех;
для питания охранной системы требуется напряжение в диапазоне 9-15 вольт;
параметр тока для питания микропроцессорного модуля в режиме защиты составляет не более 3 мА, сирены – 1,5 А;
температурный уровень для работы автосигнализации от -90 до +85 градусов;
максимально допустимое напряжение питания составляет 18 вольт при условии, что длительность его воздействия будет не более 1 часа.

Несмотря на заявленную универсальность сигналок Сталкер Лайт, Лан и других моделей, их применение возможно не на всех типах транспортных средств. Устанавливать и производить подключение охранных комплексов Старлайн можно только на авто с 12-вольтной бортовой сетью. Использование в машинах с напряжением 9 и 24 В данных автосигнализаций не допускается.

В соответствии с инструкцией пользования брелоком сигнализации Сталкер 600, подача тревожных сигналов может осуществляться в нескольких вариациях:

световые импульсы от аварийной сигнализации или габаритной оптики авто;
звуковые сигналы сирены, допускается использование как автономных, так и неавтономных устройств;
автоматические оповещения коммуникатора с обратной связью.

Канал «9Stalk» вкратце рассказал о технических особенностях и возможностях противоугонных систем Сталкер 600.

Описание

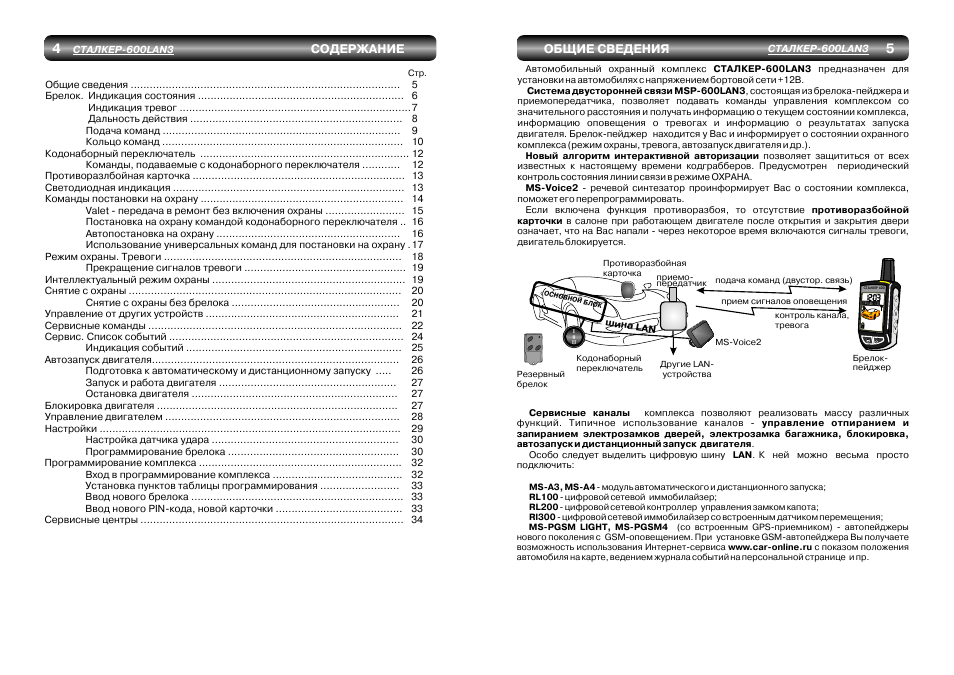

Автосигнализации Stalker 600 Light, Light3, Lan3 и другие версии выпускаются в Санкт-Петербурге, производством занимается бренд Magic Systems. Изготовитель внедрил в работу охранного комплекса диалоговый код, наличие которого позволяет предотвратить электронный взлом. Передача кода осуществляется между пейджером сигнализации и процессорными устройствами, которые монтируются в машине. В соответствии с руководством по применению он подается в виде изменяющегося кодового значения. Алгоритм передачи данных отсутствует, что не позволит преступникам определить его и взломать комплекс.

Возможности

Список основных особенностей сигнализации Сталкер 600:

Наличие бесшумного и звукового режима использования. В первом случае сигналы тревоги будут отправляться только на брелок пользователя, сирена работать не будет. Также у автовладельца есть возможность бесшумного включения защиты (при постановке авто на охрану сирена не срабатывает).
Возможность изменения уровня чувствительности датчика удара дистанционно, с применением коммуникатора.
Отключение режима охраны с приоритетным отпиранием двери водителя.
Непривычный алгоритм включения режима охраны — для защиты пользователю нужно сначала зайти в меню, а затем активировать работу опции.
Функция двусторонней связи, позволяющую следить за состоянием транспортного средства, основываясь на показаниях коммуникатора.
Интеллектуальный алгоритм контроля состояния автомобиля. Благодаря этому система может самостоятельно отключить нерабочие охранные зоны, определяющиеся методом самодиагностики, и предупредить об этом владельца машины.
Наличие системы защиты от ложных срабатываний, благодаря которым вероятность их появления сводится к минимуму.
Наличие режима «Пляж». Его активация позволит выполнить задержку при передаче тревожных импульсов.
Режим «Грибник». При его включении автомобиль будет подавать только звуковые сигналы. Использование этой функции актуально на больших парковках для поиска транспортного средства.
Интеллектуальная блокировка двигателя.
Возможность управления дополнительным оборудованием автомобиля с использованием каналов связи. Можно настроить автоматически: поднятие стеклоподъемников, люка, складывание боковых зеркал при включении охраны. Для реализации этой опции все перечисленные устройства должны быть оснащены электроприводами.
Раздельное управление дверью багажного отсека.
Сохранение информации о срабатывании системы в энергонезависимой памяти. Если произойдет отключение сигнализации, данные об это останутся. Всего память противоугонного комплекса позволяет сохранить 35 сообщений.
Возможность реализации опции автозапуска двигателя. Использование этой функции возможно при установке дополнительных модулей MS-А3 либо А4.
Изменение персональных настроек для четверых автовладельцев. Актуально, если транспортным средством пользуются разные люди.
Возможность дополнительного подключения модулей GSM. Использование маячков позволит расширить функционал и обеспечить работу поиска и отслеживания координат транспортного средства.
Блок управления сигнализацией поддерживает установки цифровых иммобилайзеров. Речь идет о блокираторах двигателей RL100, RL200 и RL300. Второй имеет возможность дополнительного управления замком капота, а третий оснащается контроллером движения.

Техническая характеристика

Обзор технических характеристик противоугонного комплекса Сталкер 600:

передача данных производится по радиоканалу, частота которого составляет 433,92 МГц;
дальность действия коммуникатора при передаче команд — не более 1,2 км;
диапазон времени действия в тревожном режиме составляет 25-30 секунд;
в режиме получения сообщений радиус работы может составить до 3 тысяч метров при условии отсутствия помех;
для питания охранной системы требуется напряжение в диапазоне 9-15 вольт;
параметр тока для питания микропроцессорного модуля в режиме защиты составляет не более 3 мА, сирены — 1,5 А;
температурный уровень для работы автосигнализации от -90 до +85 градусов;
максимально допустимое напряжение питания составляет 18 вольт при условии, что длительность его воздействия будет не более 1 часа.

световые импульсы от аварийной сигнализации или габаритной оптики авто;
звуковые сигналы сирены, допускается использование как автономных, так и неавтономных устройств;
автоматические оповещения коммуникатора с обратной связью.

Канал «9Stalk» вкратце рассказал о технических особенностях и возможностях противоугонных систем Сталкер 600.

Схемы подключения блоков

Автосигнализация, относящаяся к семейству Сталкер 600, не распознает сигнал, поступающий с таходатчика. То есть, подобная опция здесь отсутствует (см. пункт 5.2.7). Но недостаток легко скомпенсировать, подключив отдельный блок, выпущенный фирмой Magic Systems. Речь идет о блоках MS-A3, а также MS-A4.

Монтаж дополнительного модуля MS-A3

Легко понять, как именно компания Magic рекомендует «сопрягать» ее автосигнализацию с модулем рассматриваемой модели:

Четыре провода из разъема X1 идут к контактам замка зажигания. Шнур 3, согласно базовой инструкции, соединяют с клеммой «15/2», но никто не мешает сделать так: к шнуру подключают обмотку реле, используемого для управления обходчиком. Обходчик иммобилайзера используется затем, чтобы производить автозапуск.

Модуль, предлагаемый под брендом Magic-A4, снабжен реле, подключаемым к обходчику, изначально.

Ниже перечислены все клеммы стандартных замков:

Контакт 30 – напряжение на эту клемму поступает всегда.
50 – контакт стартера.
15/1 – клемма первой линии зажигания, замыкаемая с контактом 30 при повороте ключа. Ваша автосигнализация наделена одним проводом, соединяемым с этим контактом (шнур 9).
15/2 – контакт добавочной линии зажигания (напряжение на нем пропадает при работе стартера).

Кабели, соединенные с клеммником блока, являются силовыми. А вот к шнуру 9, подключаемому к сигналке, это не относится. Еще в конструкции системы Stalker предусмотрен контрольный шнур. Его подключают к клемме X3-1.

Шнур 9, выходящий из клеммника блока автозапуска, лучше соединять с корпусом авто через тумблер. А из проводов 4,5 и 6 используйте только один (согласно подписям на схеме).

Системы light 3, а также LAN 3, по идее, должны быть совместимы с модулем MS-A4. Если это не выполнено, обновляют прошивку самой автосигнализации. Устройства и модули компании Magic используют один протокол – LAN. Но даже у этого протокола есть разные версии.

Временные диаграммы, соответствующие разным программам работы модуля, показаны ниже. Заметим, что программы 4, 5 и 6 – то же, что программы 1, 2 и 3, но без принудительной остановки стартера в момент обнаружения запуска.

Инструкция по эксплуатации

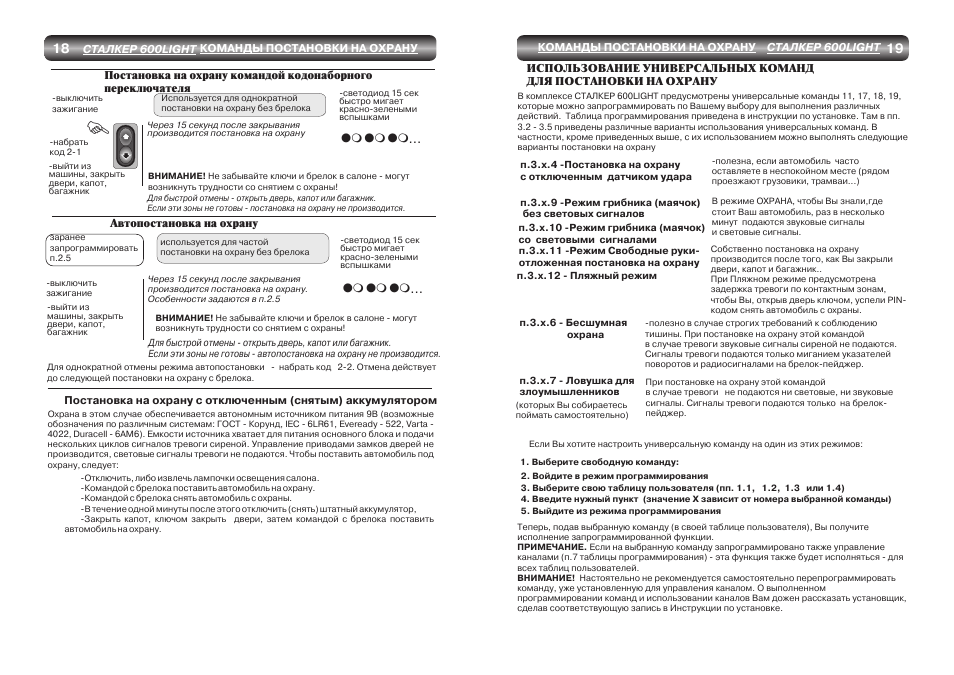

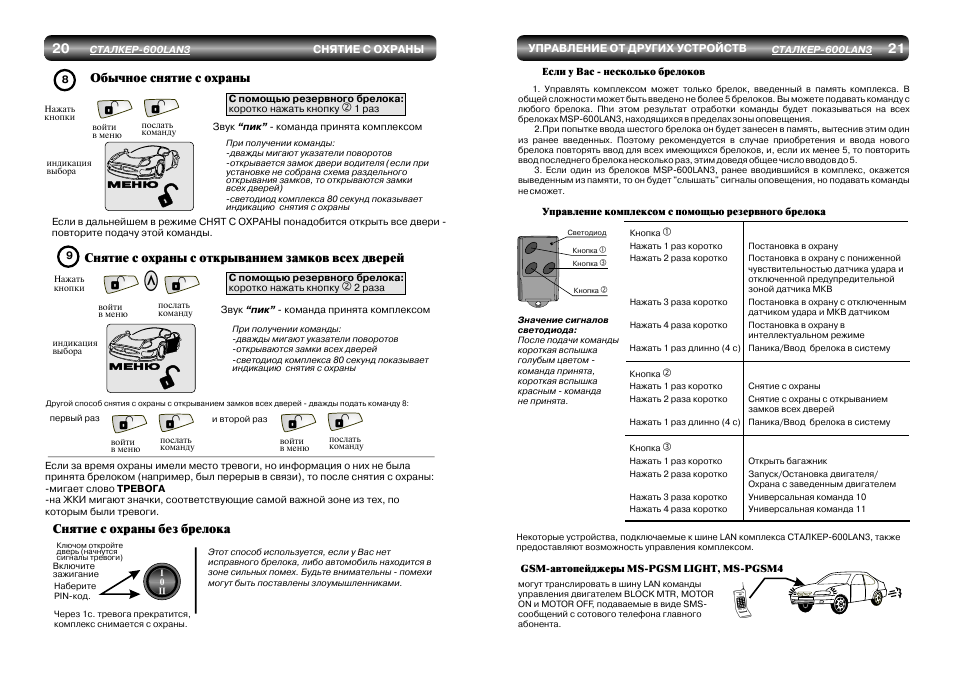

Ниже представлены фото таблиц программирования, с использованием которых осуществляется настройка функций системы.

Активация и деактивация режимов сигнализации

Нюансы пользования брелка:

Включение охранного режима производится методом нажатия на кнопку пейджера в виде запертого замка. Если прозвучит звуковой сигнал, команда принята комплексом. Произойдет закрытие дверных замков, автосигнализация начнет диагностику состояния охранных зон. Поворотные огни машины моргнут один раз. На 15 секунд произойдет активация освещения в салоне, а затем “сигналка” выполнит индикацию посредством диодной лампочки.
Если надо активировать защитный режим с отключенным микроволновым контроллером и сниженной чувствительностью регулятора удара, действия будут другими. Сначала автовладелец заходит в меню, а затем кликает один раз по кнопке в виде стрелки вверх и нажимает на клавишу в виде запертого замка. На дисплее появится индикатор в виде молотка рядом с авто.
Активация интеллектуального режима защиты осуществляется практически аналогичным образом, только для выбора функции в меню надо дважды нажать на кнопку с обозначением стрелки вверх. После выбора функции кликается клавиша с закрытым замком.
Если надо отключить оба контроллера (микроволновый и удара), то после перехода в меню трижды кликните на кнопку со стрелкой вверх. Отправка команды осуществляется нажатием на клавишу в виде запертого замка. Эта функция будет полезна, если машина припаркована в неспокойном месте, где рядом большая проходимость транспорта. В частности, речь идет о трамваях и грузовиках.
Чтобы включить опцию поиска машины на стоянке, надо зайти в меню настройки, нажав на кнопку в виде открытого замка. Дважды кликается клавиша со стрелкой вверх для выбора функции, после чего нажимается кнопка с закрытым замком для отправки команды. На дисплее педйжера должна появиться надпись Find. Поворотные огни машины после активации этой опции будут периодически моргать. Сирена будет издавать периодические сигналы.
Для отпирания замка двери багажного отсека надо зайти в меню настройки (кнопка с открытым замком) и трижды нажать на клавишу со стрелкой вверх. Нажатием на кнопку в виде запертого замка производится отправка команды. В подтверждение раздастся один звуковой сигнал.
Если на автомобиле установлены доводчики стекол, то можно настроить частичное либо полное закрытие стеклоподъемников. Зайдите в меню настройки, нажав на кнопку с открытым замком, после чего четыре раза кликните на клавишу со стрелкой вверх. Выберите команду и активируйте ее путем нажатия на кнопку с индикатором в виде запертого замка.
Автовладелец при необходимости сможет просмотреть все события, которые зафиксировал охранный комплекс в его отсутствие. В памяти пейджера может сохраняться информация о 35 событиях, произошедших при активированном охранном режиме. Зайдите в меню настройки, нажав на клавишу в виде запертого замка, один раз кликните на кнопку со стрелкой вниз и еще раз нажмите клавишу с замком. На дисплее пейджера появится надпись List, также будут выведены данные обо всех событиях. Просмотр осуществляется посредством нажатия кнопок со стрелками вверх и вниз.

Канал Угона Нет показал на практике, какой радиус действия у охранных комплексов Сталкер на примере модели 600 Lora.

Функция автозапуска

Чтобы включить опцию дистанционного пуска мотора, машину надо заранее подготовить:

Специально для реализации этой функции охранный комплекс Сталкер оснащается тумблером, его надо перевести во включенное положение. Рычаг переключателя выставляется вверх.
Если автомобиль оборудован механической трансмиссией, то рычаг коробки устанавливается в положение нейтральной передачи. Также надо принять меры, чтобы машина с заведенным ДВС случайно не покатилась. Для этого нужно включить рычаг стояночного тормоза, а если он держит плохо и автомобиль все равно скатывается, под колеса подставляются упоры. В машинах с автоматической коробкой передач селектор трансмиссии устанавливается в положение паркинга.
Затем при заведенном двигателе ключ в замке переводится в выключенное положение. После этого ключ извлекается из замка. Если автомобиль оборудован механической коробкой передач, то силовой агрегат продолжит работать, автоматической – двигатель остановится. Посредством отправки речевой команды охранный комплекс сообщит водителю о готовности к дистанционному пуску.
На протяжении одной минуты надо успеть покинуть салон машины, закрыть все двери и капот, а также активировать охранный режим. На машинах с МКПП после этих действий мотор должен остановиться.

Загрузка …

Особенности установки

Монтаж сигнализации Сталкер 600 должен осуществляться только на автомобиле с отключенным питанием аккумулятора.

Алгоритм действий по установке выглядит так:

При отключенном зажигании и электрооборудовании производится установка блока управления. Его монтаж выполняется скрытно, в месте, не подверженном влаге, высоким температурам и другим внешним воздействиям. Фиксация модуля осуществляется на ровной поверхности с применением саморезов или двустороннего скотча. Блок следует разместить колодкой вниз, чтобы не допустить попадания влаги внутрь по проводам.
Сирена ставится под капотом машины. Рядом с устройством не должно быть головки блока цилиндров, впускного коллектора, а также движущихся узлов. Прибор размещается рупором вниз, чтобы не допустить скопления влаги в нем. Провода выводятся в салон автомобиля. Соединения в моторном отсеке не допускаются, поскольку контакты могут окислиться.
Датчик удара и дополнительные контроллеры устанавливаются в салоне машины. Для их фиксации используется ровная металлическая поверхность. Провода прокладываются к блоку управления под облицовкой.
Модуль приемопередатчика размещается на лобовом или заднем стекле, как можно выше. Это позволит обеспечить максимальное качество при приеме и передаче сигналов. Поверхность должна быть предварительно зачищена и обезжирена. Рядом с модулем приемопередатчика наличие металлических предметов и электронных приборов не допускается.
На капот и багажник устанавливаются концевые переключатели. Их монтаж выполняется на ровной металлической поверхности, подальше от водостоков. Если приобретены выключатели для дверей, то их тоже надо установить. В любом случае, при закрытых капоте и багажнике устройств не должно быть видно.

Алгоритм подключения

Алгоритм подключения входов питания представлена в таблице:

Маркировка	Цвет контакта	Назначение
Х2/10	Красно-синий	Напряжение +12 вольт, силовой выход на 20 А
Х2/19	Красный	+12 В, 5 ампер
Х2/20	Черный	Общий, заземление или «масса», соединяется с кузовом или напрямую с аккумулятором

Входы зон защиты:

Маркировка	Цвет контакта	Назначение
Х1/1	Зеленый	Наружная зона микроволнового контроллера, отрицательный контакт
Х1/2	Синий	Внутренняя зона датчика, минусовой выход
Х2/12	Белый	Дверные замки, отрицательный сигнал
Х2/3	Бело-черный	Двери, плюсовой выход
Х2/11	Зеленый	Отрицательный сервисный контакт, может использоваться для подключения вспомогательных контроллеров или реализации дополнительных зон защиты
Х2/9	Оранжевый	Плюсовой вход подачи зажигания, подключается к контактному элементу 15/1 на замке
Х6/6	Серый	Отрицательный выход для капота

Обозначение управляющих контактов:

Маркировка	Цвет контакта	Назначение
Х2/2	Сине-белый	Положительный вход для подключения системы работы силового агрегата
Х8	—	Элемент для подсоединения кодонаборного выключателя

Выходы, их маркировка и назначение:

Маркировка	Цвет контакта	Назначение
Х7	—	Контакты реле управления замками дверей, величина тока составляет до 16 ампер
Х2/18 и Х2/17	Коричневые	Два отдельных сигнальных входа для подключения поворотных указателей, по 10 ампер на каждом
Х6/5	Зеленый	Плюсовой контакт для подсоединения сигнальной сирены
Х9/1, Х9/2	Элементы для подключения двухцветного сигнального диода
Х1/4, Х1/3	Красный и черный соответственно	Питание микроволнового контроллера, величина тока — 150 мА
Х6/3, Х2/1, Х3/2, Х4/2	Синий	Контактные элементы для подключения цифровой шины LAN
Х2/14, Х2/15, Х2/16	Желтый, черно-желтый и зелено-желтый соответственно	Выходы для встроенного реле шестого программируемого канал

Что именно будет реализовано

При подготовке обзора использовались разные инструкции: одна подходит для систем light 3, вторую прилагают к сигналке базовой модели (LAN 3). Еще раз повторим, что схемы подключения, а также методы настройки для двух указанных моделей не отличаются. И приобретя любую автосигнализацию, выпускаемую под брендом Stalker, можно сразу купить один из модулей, отвечающих за автозапуск: MS-A3, MS-A4.

Опции автоматического запуска

Системы бренда Magic настраиваются не совсем стандартно – здесь нет функций и значений. В этих автосигнализациях нужно выбирать пункт, как правило, один из нескольких. Звездочкой отмечено то, что используется по умолчанию (выбор пункта 1.5 сбрасывает настройки).

Как установить?

Монтаж комплекса производится так:

Отключается напряжение в электросети машины. Выключите зажигание и вытащите ключ из замка, откройте капот. Найдите аккумулятор, к нему подключаются два провода с зажимами. Крепления ослабляются с помощью гаечного ключа, после чего контакты отсоединяются. Рекомендуем отключить не только отрицательную, но и положительную клемму.
Устанавливается процессорное устройство, его монтаж надо выполнить в скрытном для посторонних глаз месте. Оптимальным вариантом будет установка модуля за панелью приборов, это позволит ограничить доступ преступника к устройству. Для монтажа демонтируйте облицовочные элементы вокруг рулевой колонки, открутите саморезы, фиксирующие контрольный щиток, после чего отключите разъемы с проводами, подсоединенными к нему. Найдите свободное пространство, с помощью саморезов зафиксируйте в нем блок.
Под капотом машины установите сирену. Ее следует разместить в недоступном для злоумышленника месте, но нельзя устанавливать устройство в непосредственной близости к блоку цилиндров. При таком размещении сирена быстро выйдет из строя, поскольку воздействие высоких температур ее уничтожит. Рекомендуем направить рупор вниз либо по ходу движения машины.
Разберите облицовку вокруг замка зажигания и выполните монтаж блокирующего устройства. Механизм подключается к электроцепи замка для блокировки стартерного устройства. Подсоединение выполняется по схеме.
Если «сигналка» оснащается датчиком температуры для настройки дистанционного пуска, этот контроллер надо установить под капотом. Монтаж девайса осуществляется в одной из магистралей охладительной системы. Контроллер врезается в патрубок и надежно фиксируется в нем, чтобы его не смыло хладагентом, а разъем с проводом выводится наружу.
Сервисный переключатель монтируется в салоне машины. Рекомендуем выбрать максимально скрытное место для его монтажа. Можно замаскировать переключатель, установив его под центральной консолью и спрятав в один из жгутов штатной проводки. Для маскировки его дополнительно можно обмотать изолентой.
На внутренней поверхности ветрового стекла производится монтаж приемопередатчика. Его установку можно выполнить в скрытном месте, но тогда радиус действия комплекса будет снижен. Чтобы диапазон работы пейджера был выше, следует установить антенный адаптер в верхней части стекла. Фиксация устройства осуществляется на двухсторонний скотч или наклейку.
Выполните монтаж концевого выключателя на капот. Дополнительные концевики на двери машины и багажный отсек придется докупить. Для их установки разберите дверные карты, снимите ручки и музыкальные колонки с них. Установите концевики в технологические отверстия на дверях, если они предусмотрены производителем. Если их нет, а машина новая, то перед просверливанием отверстий проконсультируйтесь с дилером.

После установки элементов сигнализации Сталкер 600 производится ее подключение в соответствии со схемой.
