Как подключить видеодомофон к подъездному домофону?

Как устроен домофон, его модули

Виды домофонов подразделяются в зависимости от количества пользователей (одно и многоабонентские), а также по характеру работы (с аудио- и видеосвязью). Чаще всего в комплект входят:

• трубка домофона;
• модуль вызова;
• запорное устройство;
• источник питания;
• соединительные разъемы и кабели.

С трубкой все понятно – это блок, который требуется для связи хозяев дома с абонентами извне. Модуль вызова предназначен для обратной цели. С этой панели осуществляется набор кода, а также управление замком (если применяется специальный магнитный ключ). Запорное устройство, работающее по принципу электромеханического (электронного или электрического) замка, аналогично ригелю в стандартной двери: это узел, предотвращающий доступ посторонних в подъезд, помещение, квартиру.

Установка и подключение домофона с электромагнитным замком

Электромагнитные замки различаются по методике посадки на дверное полотно.

1. Существуют схемы:
2. монтажа в вырез с накладками прочных частей корпуса на поверхность створки;
3. установки во внутреннюю полость двери с обязательным выводом магнитной площадки заподлицо с поверхностью.

Первый вариант установки требует меньше навыков столяра, но может вызвать трудности при работе с металлической дверью. Второй – отличается большей точностью, потребует профессиональных навыков для создания выемки в деревянной двери. Для фиксации замка используется ручной инструмент, саморезы и другой тип разборного соединения. Приваривать запорный механизм к двери крайне не рекомендуется.

Провод для подключения рекомендуется размещать либо по торцу створки, либо так, чтобы его скрывали обналичники. Также можно провести трассу внутри накладного кабельного канала.

Установка вызывной панели

Где именно разместить вызывную панель домофона, зависит от пожеланий владельца. При этом следует руководствоваться элементарным здравым смыслом: для нажатия кнопки вызова или помещения лица в область захвата видеокамеры от посетителя не нужно требовать каких-либо особенных действий.

Вызывная панель размещается так, чтобы все ее части (кроме лицевой) были закрыты для невозможности случайного или намеренного повреждения, защищены от влаги. Для подключения стоит заранее проложить кабели. Их соединение проводится согласно инструкции к устройству.

• Типовые цветовые маркировки выглядят так:
• красный кабель или клемма – для внутреннего зуммера;
• коричневый – для управления замком;
• красный – для плюсового кабеля питания;
• зеленый – на внутренний световой сигнал;
• желтый соединяется с кнопкой ручной деблокировки (изнутри охранной зоны);
• оранжевый подключается к датчику закрытия двери (если он используется);
• белый – к контактному устройству ключа.

Черный провод – единая маркировка общего контакта для всех устройств системы, присоединяется к линии минуса питания. При невозможности заранее проложить кабельную структуру в ограждении, грунте, металлических конструкциях рекомендуется располагать ее в металлической или гофротрубе, подойдут и прочные алюминиевые кабельные каналы.

Схема вызывной панели домофона всегда приводится в техническом паспорте, там же указываются и назначение, маркировка клеммной гребенки или отводных контактных линий устройства.

Схема подключения домофона с электромеханическим замком

На принесенном из магазина электромагнитном замке может быть разное число контактов.

1. В общем случае, если производитель использует стандартизированную маркировку, цвета клемм или отводов соответствуют:
2. зеленый – основной управляющий, деблокировка;
3. черный – нулевой провод контроля состояния;
4. синий, желтый – передают сигнал состояния фиксации или деблокировки соответственно.

Домофон не применяет подробную систему мониторинга, управляет исключительно деблокировкой. Поэтому замок подключается только двумя контактами: в стандартном случае зеленым (к управляющей точке вызывной панели) и красным (к плюсовой клемме блока питания соответствующего напряжения). Все необходимые технические данные всегда приводятся производителем в паспорте к изделию.

Какой домофон выбрать

На российском рынке существует множество фирм, изготавливающих устройство для домофонов. Высокие технологии производства позволяют с каждым годом выпускать усовершенствованные модели. Каким будет домофон в доме – решать самим собственникам.

Выбирая домофон, стоит обратить внимание на систему коммутации. По этому параметру выделяют координатные и цифровые домофоны

Их различие состоит в проводе, благодаря которому идет подключение к квартирам.

При установке цифрового домофона, прокладывается одна линия для связи коммутатора со всеми квартирами. Координатная система устроена так, что к каждой квартире будет проложен отдельный провод, соединяющий её с коммутатором.

Сегодня цифровые домофоны считаются более надежными в работе. Но их цена превышает цену координатных в три раза.

Еще одной из характеристик, на которую стоит обратить внимание, является тип связи. Существуют аудио и видеодомофоны

Их разница в наличии дисплея, на котором можно рассмотреть, кто звонит. Видеодомофон обеспечивает высокую безопасность, благодаря ему никто из посторонних не сможет проникнуть внутрь подъезда. Но стоимость таких устройств высока. Владельцы квартир по большей части предпочтение отдают аудиодомофонам.

Кто платит за обслуживание домофона

С момента установки домофон приобретает статус общедомового имущества и принадлежит всем собственникам квартир в доме. Согласно действующему законодательству за содержание и обслуживание имущества платят сами жильцы. После появления домофона в подъезде в вашем почтовом ящике появится и новая квитанция.

Обязанность по выплате сумм за содержание этого устройства закрепляется и за теми собственниками, которые не устанавливали трубки в своих квартирах.

Раньше люди не думали, о том, что кто-то может зайти в их подъезд и причинить ущерб имуществу, которое в нем находится. В советское время и вовсе стояли деревянные входные двери, а на лестничных площадках цвели цветочки в горшочках.

Возможно, причиной вандализма подъездах стали лихие 90, когда нравственность народа желали лучшего. Вот тогда и стали придумывать и устанавливать различные средства защиты от недоброжелателей. Сперва это были кодовые замки, устанавливаемые ЖКХ, после их сменили домофоны. Посмотрим, что еще изобретут для защиты общедомового имущества.

Как провести домофон в квартиру — составляющие системы, процесс установки

Как поставить домофон в квартиру? Кто устанавливает домофон в многоквартирном доме? Как правило, установкой домофонов занимаются специализированные фирмы. Свою работу они оценивают недешево. Помимо платы за монтаж оборудования, необходимо оплачивать каждый месяц обслуживание техники.

Как установить домофон в многоквартирном доме? Какие бывают домофоны в квартиру?

Некоторые жильцы не могут себе позволить столь дорогое удовольствие, поэтому решаются на самостоятельную установку. Для того чтобы провести прибор в квартиру, необходимо разбираться в электричестве и знать, как устроена подобная техника.

Человек, который планирует провести устройство пропускного назначения себе в квартиру, должен иметь представление о том, как оно работает. В подъездах устанавливают аппараты, которые передают не только звук, но и видео.

Домофонная система составлена из таких компонентов:

• Внешней панели (иначе называемой внешним блоком или панелью вызова) – монтируют при входе в дверном проеме. На ней расположены небольшой экран, микрофон, цифры и знаки, набирая которые можно связаться с жителями квартиры, проживающими в этом подъезде.
• Также на панели находится считывающий механизм. Люди прикладывают к нему электронный ключ. Если система распознает ключ, дверь легко открывается.
• Коммутатора – отправляет сигнал в квартиру, номер которой набран на внешней панели.
• Переговорных трубок – их размещают в жилом помещении (одну или сразу несколько). Внешняя панель и трубка соединены между собой, что позволяет хозяину квартиры вести переговоры с гостем, беспрепятственно открывать подъездные двери нажатием одной кнопки.
• Замка. В большинстве случаев устанавливают электромагнитный замочный механизм. Открыть его без ключа сможет только очень сильный человек.
• Блока питания – отвечает за работу всей домофонной системы.
• Кнопки для выхода из подъезда. Обычно она расположена на противоположной стороне двери от внешней панели. Чтобы выйти из подъезда, человеку нужно нажать такую кнопку.

Для видеодомофонов во внешнюю панель встраивают видеокамеру. Вместо трубки устанавливают специальный аппарат со встроенным микроскопическим компьютером. Сигнал оповещает хозяина квартиры, что пришел гость, а картинка на небольшом экране позволяет принять решение пустить его или нет.

Что понимается под системой объединения видеодомофона с общем?

Домофон, расположенный в подъезде и квартире, можно объединить и создать между ними синхронную работу. Выполняются сразу обе задачи.

Перед тем как покупать видеодомофон, нужно обязательно узнать, какая модель домофона установлена в подъезде. Видеооборудование выбирается таким способом, чтобы она в самом начале было совмещена друг с другом, в совокупности применяло несколько панелей для вызова и видеокамер.

Чтобы иметь возможность подсоединить домофон с видео нужно иметь:

• Видеодомофон;
• Вызывную панель с камерой;
• Видеокамеру на лестничной площадке (опционально);
• Еще одна камера снаружи (опционально).

Не все видеодомофоны в базовой комплектации можно соединить с подъездным домофоном без применения дополнительных устройств. Зачастую требуется специальный блок сопряжения, адаптер.

Блок сопряжения

Вызывная панель с видеокамерой используется для визуализации личности и исполняет роль звонка. Аппаратура в совокупности состоит из нескольких видов: наружной части (вызывной панели) и внутренней части (панели видеодомофона):

• Внутренняя подключается непосредственно в квартире.
• Наружная ставится в подъезде дома.

Днем есть возможность просмотра общей картины перед подъездом на экране монитора. Ночью лицо человека может хорошо просматриваться только на расстоянии до метра.

Установка видеодомофона в квартире с подключением к подъездному домофону

Несмотря на сложность системы видеонаблюдения, монтаж можно выполнить собственными силами. Еще до покупки видеодомофона следует убедиться, что выбранная модель совместима с подъездным домофоном. Если имеются несоответствия, стоит сразу приобрести специальный адаптер.

Предлагаем ознакомиться с основными этапами установки видеодомофона в квартире, а также с особенностями его подключения к подъездным домофонам различного типа.

Подключить систему можно собственными силами

Подключение к цифровому подъездному домофону

Приступая к выполнению монтажных работ, следует внимательно изучить схему подключения видеодомофона к подъездной системе. От этого напрямую зависит, насколько качественно будет выполнена установка в целом.

Со схемой подключения стоит ознакомить до начала работ, а не после

Сами монтажные работы можно выполнять в следующей последовательности:

Фото	Описание работ
	Определяемся с месторасположением видеодомофона в квартире и производим его установку.
	В распределительную коробку заводятся провода, обеспечивающие подачу аудио и видеосигнала в квартиру.
	В распределительной коробке производится подключение соответствующих проводов к коммутаторам видео и аудиосигнала, идущих от подъездного домофона.
	Производится проверка работоспособности системы наблюдения. Устройство должно обеспечивать передачу изображения с лестничной площадки и от входа в подъезд после нажатия кнопки на панели подъездного домофона.

Подключение к координатному подъездному домофону

Последовательность подключения видеодомофона к координатному устройству может несколько отличаться. Если интересует, как подключить видеодомофон к подъездному домофону координатного типа, предлагаем ознакомиться со следующим алгоритмом действий:

Фото	Описание работ

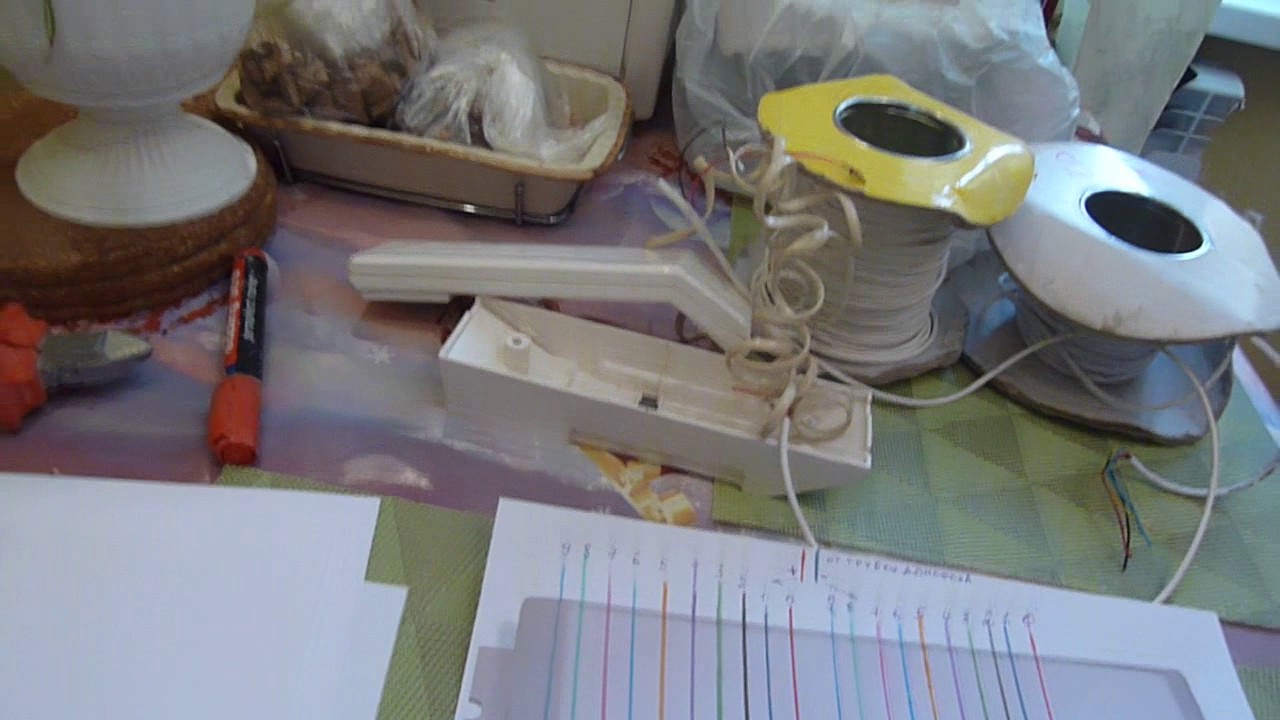

	Готовим необходимое оборудование и инструменты, которые могут потребоваться при подключении к подъездному домофону.
	К «Line-» и «Line+» модуля сопряжения подключаем провода, которые идут от подъездного домофона внутрь квартиры.
	К разъему дополнительной камеры подключаем видеоканал.
	Параллельно соединяем видео дополнительной камеры и вызывной панели. Это позволит видеть изображение не только в момент вызова, но в любое другое время.
	Подключаем остальные провода в соответствии со схемой и проверяем работоспособность видеодомофона и подъездного домофона. При правильно выполненном монтаже на экране появится изображение.

Выбор модуля сопряжения

Чтобы обеспечить работоспособность видеодомофона, необязательно приобретать дорогостоящие устройства. Самый дешевый модуль сопряжения способен справиться с поставленной перед ним задачей.

С первым каналом монитора соединяется панель для вызова, со вторым – модуль сопряжения, который монтируется за видеопанелью. В некоторых случая в качестве места установки выбирается щиток распределения, через который проходит линия подъездного домофона.

Установка адаптера

Месторасположение адаптера выбирается в индивидуальном порядке. Нередко один и тот же монитор используется для отображения нескольких систем видеонаблюдения. В этом случае место установки адаптера выбирается с особой тщательностью. Чаще всего монтаж осуществляется в зоне на стене непосредственно за видеодомофоном, однако данное требование не является обязательным.

Адаптер подсоединяется к абонентской линии аудиодомофона. При этом обязательно соблюдается полярность трубки. В процессе работы следует обязательно руководствоваться схемой и инструкцией, прикладываемой к устройству.

Адаптер выбирается с учетом технических характеристик системы

Настройка

Порядок настройки системы зависит от ее функциональных возможностей. Рассмотрим последовательность действий для DOM DS-4S:

Фото	Описание работ
	Основное меню включает: система, звонок, режим, тревога, цвет, файлы.
	В подменю «Система» можно выбрать язык, установить время и выбрать другую системную информацию.
	В подменю «Звонок» можно установить громкость вызова, а также выбрать одну из двенадцати доступных мелодий.
	В подменю «Режим» настраивается режим работы оборудования. Если камера одна, режим будет основным. При наличии нескольких камер, можно выбрать дополнительный. Можно настроить время открытия/закрытия двери (2÷10 секунды), а также режим записи.
	Подменю «Тревога» актуально при подключении датчика движения и внешней камеры.
	В подменю «Цвет» производится настройка яркости и контрастности получаемых изображений.
	Подменю «Файлы» позволяет просматривать и удалять записанные фото и видео.

Где купить видеодомофон для квартиры: цены на популярные модели

Стоимость видеодомофонов для квартиры варьируется в широком диапазоне. Если вы решили купить видеодомофон для квартиры и планируете его подключить к подъездному домофону, предлагаем со средними ценами на наиболее популярные модели:

Фото	Модель	Особенности	Средняя цена (по состоянию на декабрь 2017), руб.
	Falcon Eye FE-4СHP2/VIZIT	Подключение дополнительной камеры и трех панелей вызова. Возможность соединения с аудиодомофоном CYFRAL, VIZIT, ЭЛТИС.	7 760
	Commax CDV-43K VZ	Монитор 4,3 дюйма. До трех панелей вызова. Дополнительная камера. Сенсорное управление	6 100
	TANTOS LILU VZ	Монитор 4,3 дюйма. До двух вызывных панелей.	6 800
	FalconEye FE-101wt	Экран 10,1 дюйма. Установка до 4 камер ИК-подсветкой. Подключение до двух панелей вызова. Возможность формирования системы из четырех мониторов. Допускает подключение к городскому телефону и интеркому. Запись видео о сохранение фото.	14 400
	Kenwei (IIS) SA20C- PHM200	Сенсорное управление. Проводное подключение. Экран 10 дюймов. Четырехканальное видео. Память до 32 Гб. Допускает подключение к городскому телефону.	20 300
	Элтис VM500-5.1CLM	Способен сохранять до 500 снимков. Допускает формирование сети из четырех мониторов и подключение до 4 четырех камер.	9 440

Watch this video on YouTube

Watch this video on YouTube

Предыдущая ИнженерияПособие тем, у кого плохая память: как открыть домофон без ключа
Следующая ИнженерияЗаземление в частном доме своими руками 220 В: безопасность проживающих

Принцип работы

Моментом, когда аппарат должен начать работу считается нажатие кнопки, которая находится на внешнем механизме. После этого происходит начало аудио и видеосвязи. Помимо включения связи, в доме у хозяина включается звуковой сигнал. Которые оповещает его о гостях. После этого хозяева или охранники получают возможность рассмотреть приходящего человека и ответить ему по обратной аудиосвязи.

Если человек внутри решает пустить гостя, он нажимает специальную кнопку, которая управляет замком на двери. В случае когда замок открывается или хозяин кладет трубку, камера автоматически перестает работать.

Подключение монитора домофона

Когда наступает момент подключения, с конца кабеля снимается изоляция, а жилы маркируются следующим образом:

жила для передачи аудиосигнала – “А”

для передачи видеосигнала – “V”

питание вызывной панели – “B+”

земля или минус – “GND”

Такой же маркировки придерживайтесь, ориентируясь по цветам, на обратной стороне кабеля возле видеодомофона.

Для надежности контактного соединения жилы можно опрессовать наконечниками.

Далее через колонну и по калитке нужно проложить второй отрезок кабеля — от вызывной панели до эл.механического замка. По стене забора кабель можно защитить пластиковым каналом, а на калитке сделать гибкий переход.

С этого отрезка также снимаете изоляцию, а жилы подписываете следующим образом:

два провода — ”замок”

”B+” – питание от вызывной панели

”GND” – земля, он же минус

Такое же обозначение делается на втором конце кабеля возле замка.

После этого можете засыпать траншею и производить отделочные работы.

В доме видеодомофон подключается к ближайшей розетке. Если ее поблизости нет, придется проложить кабель ВВГнг-Ls 2*1,5мм2 и установить ее рядышком.

Переходим к непосредственному подключению панели видеодомофона.

Закрепляете поддерживающий кронштейн на стене и подключаете четыре промаркированных провода на свои клеммы: аудио выход, видео выход, питание, земля.

На некоторых мониторах таких клемм нет, зато присутствуют пиновые разъемы, предназначенные для подключения одновременно нескольких устройств – видеокамер, интеркома, еще нескольких панелей.

Втыкаете штекерный разъем в свое гнездо, а провода соединяете прессовкой или пайкой.

Если у вас от штекера отходит не четыре провода, а пять, скорее всего у вас модель со встроенным БУЗ. Пятый проводок это и есть отдельное питание.

Такие устройства сносно работают только при малых расстояниях, когда от монитора до калитки не более 5 метров. Поэтому всегда лучше использовать отдельный БУЗ, а лишний провод можете откинуть или выкусить.

После подключения фиксируете монитор на кронштейне.

Возможные проблемы при подключении

Для технически грамотного человека подключение видеодомофона к подъездному блоку не составит сложностей. Вы решили самостоятельно подключить видеодомофон к подъездному домофону, провели установку в соответствии с инструкцией, но система не работает?

Причин может быть несколько:

Неисправность или отсутствие подключения подъездной линии. В этом случае:

Проверьте исправность линии при помощи трубки. Ваша квартира может иметь блокировку в настройках центрального блока – обратитесь в организацию, обслуживающую ваш домофон.

Убедитесь в правильности выбора блока сопряжения (коммутации) и монитора, случается, что внешний вид домофона не соответствует реальному типу системы.

При использовании цифрового домофона убедитесь в правильной настройке номера абонентского устройства – воспользуйтесь инструкцией к вашему домофону.

Если же подключение произведено успешно, система работает, но имеет определенные недостатки – плохая слышимость, отсутствие сигнала вызова или сбои в открывании двери подъезда – возможны следующие варианты решения проблемы:

• Уровень звука можно отрегулировать на мониторе или внешнем блоке модуля сопряжения.

Если для подключения применен внешний блок сопряжения, возможно, проблему решит замена его на аналогичный другого производителя.

Если самостоятельно решить проблему не удается, необходимо воспользоваться услугами специалистов.

В заключении посмотрите видеоролик об установке домофона своими руками.

Сегодняшняя криминогенная обстановка в Москве, равно как и других городах страны — зачастую требует принятия дополнительных мер безопасности для квартиры и частного дома, а также расширенного набора методов идентификации посетителей в учреждениях самого разного класса. Подключение видеодомофона к подъездному домофону, равно как и устройствам, предназначенным для обслуживания только одного абонента — выступает самым простым способом повышения уровня контроля доступа. Благодаря современным устройствам сопряжения, множество существующих систем может быть улучшено малыми вложениями денег и времени.

Видеодомофон для квартиры с подключением к подъездному домофону: основные функции

Основной функцией любого видеодомофона, устанавливаемого в квартире, является получение изображение, происходящего снаружи. Сама картинка может быть цветной либо черно-белой. Она выводится на монитор, размер которого составляет 3,5÷10 дюймов.

Отдельные модели имеют более широкие функциональные возможности, позволяя получать изображения сразу с нескольких камер. Чаще всего дополнительные устройства монтируются около лифта, на парковке, в разных точках лестничной площадки. Количество подключаемых устройств различно: от двух до четырех. Дизайн видеодомофона может существенно отличаться, что позволяет подобрать модель, способную гармонично вписаться в интерьер.

К дополнительным функциям стоит отнести возможность использования микро SD и наличие датчиков движения. Карты памяти способны сохранить минимум 128 кадров, о получении которых случайно подошедшие к входной двери люди могут даже не догадываться. При необходимости может производиться не только запись фото, но и видео. Периодичности записи определяется в индивидуальном порядке. Современные модели допускает отправку записанных роликов на телефон либо почтовый ящик.При наличии датчиков движения запись начинается после получения соответствующего сигнала.

Современные модели видеодомофонов для квартир обладают широким функционалом

Схема подключения вызывной панели

Возвращаемся на улицу к вызывной панели. Монтируете на колонне в месте выхода кабеля крепежный кронштейн и переходите к подключению проводов.

Часто в комплекте с кронштейном идет специальный уголок. Он позволяет панельке встать под углом в 30 градусов, дабы видеоглазок смотрел на входящего посетителя, а не на пустую дорогу или в небо.

Схема подключения проводов вызывной панели указана на корпусе с обратной стороны. Оттуда же выходят жилы кабеля определенной расцветки.

Четыре из них отвечают за связь с домофоном, а два управляют замком. Все жилы трех кабелей (выходящего из панели, проложенного от домофона в доме на улицу, отдельно идущего на замок ворот) через опрессовку с последующей изоляцией термотрубками подключаете между собой согласно расцветки и схеме указанной на обратной стороне панели:

Все жилы “GND” соединяете между собой, а две жилы питания “B+” с проводом +12V.

Провода, подписанные как “замок”, подключаете в любой последовательности.

Если вы используете кабель КВК или другой видеокабель, то вот назначение его 4-х жил:

Ошибка №5
Старайтесь здесь избегать скруток, с последующим применением изоленты.

Это ухудшает сигнал, а через год-два приводит к неработоспособности всей системы. Если вы все-таки скручиваете жилы, то обязательно пропаивайте их и защищайте термоусадкой.

Последовательное подключение видеодомофона к подъездному домофону

Для того чтобы подсоединиться к домофону общего пользования, нужно сменить линию передачи звука от трубки домофона на видеокабель.

В практике применяются несколько вариантов установки, в зависимости от условий. Одним из лучших способов, считается с использованием подрозетника (если он был установлен при строительстве), откуда идут кабели слабого тока.

Концы кабеля прозваниваются, зачищаются, к ним подключаются разъемы, подсоединяются к домофону, подвергаются пайке и изолируются. Кабели, ведущие от квартиры и подъезда, подсоединяются к общей плате. Один из концов поводят к панели для вызова в слаботочный щит в квартире. Другой конец выводят в стояк этажа, где осуществляется подсоединение к проводу общего многоквартирного домофона.

1 шаг. Нужно соединить все элементы системы видеодомофона c видео панелью, электромагнитного замка и контроллера:

• В части, где прикручивается панель нужно сразу просверлить две дырки, вставить дюбеля и зачистить кабели;
• Чтобы панель хорошо сидела и не качалась, отбойным молотком проделывается специальное углубление в которое утрамбовываются все ненужные провода;
• Через кабели подсоединяется панель для вызовов и устанавливается плотно на стену.

2 шаг. После можно подключать видеодомофон к вызывной панели:

• Все кабели вставляются в подрозетник. Концы не должны выпирать более чем на 10 см, чтобы все поместилось в ямку;
• Видеодомофон в комнате получает питание в автоматическом режиме, затем проводится загрузка данных аппарата, тестирование панели на все функции корректной работы;
• Вместе с домофоном в комплекте может находится карта памяти для хранения видеозаписей и фотографий. Она помещается в разъем, расположенный сбоку, после чего может использоваться.

После того как было выполнено подключение, домофон необходимо протестировать по всем функциональной работоспособностью.

Панель для вызова отображается у входа в подъезд и перед квартирой пользователя. В главном меню можно изменить музыку звонка, цветовую гамму панели, яркость, контрастность. Тут же отдельно можно просмотреть все снятые ранее видеоматериалы и фотографии.

Подключение отличается от варианта установленного видеодомофона: может быть координатным и цифровым.

В случае цифрового типа, он является более дорогим, при этом имеет большое количество имеющихся возможностей и способов применения, но и настроить его сложнее.

Как раз на практике чаще используется координатный домофон. Использует двухканальную связь с возможностью присоединения двух панелей вызова.

Выбор модуля сопряжения

Модуль сопряжение – устройство для подключения видеодомофона к уже имеющейся базе. Сам он имеет небольшой размер, и обычно устанавливается возле кронштейна таким образом, чтобы видеодомофон его перекрывал. Также его можно поставить к распределительному щиту, прямо на этаже, возле линии подъездного домофона. В последнем случае, вы сможете подключить сразу два монитора – камеру и вызывную панель. При правильном подключении адаптер сможет правильно и точно выполнять все свои функции.

Данный корпус должен обладать датчиком, который определит громкость и чувствительность микрофона, а, значит, поможет адаптировать устройство под вас. Если адаптер перестанет работать, установка нового не отнимает у вас много денег или времени.

Технические особенности совмещенных видеодомофонов

Если вы планируете купить готовый комплекс для расширения функций стандартного домофона, внимательно ознакомьтесь с его техническими характеристиками. По умолчанию в стандартный комплект поставки входят такие элементы:

1. Адаптер для сопряжения оборудования.
2. Монитор с цветной или монохромной матрицей.
3. Видеоустройство.

Как выбрать адаптер для подключения видеодомофона

Ключевое требование при выборе адаптера – его совместимость с вашей системой контроля доступа. В таком случае проблемы при эксплуатации техники не возникнут.

Особенности модулей сопряжения

В продаже распространены такие типы модулей сопряжения:

1. С гальванической развязкой и без нее.
2. С монтажом внутри и извне корпуса.
3. Для координатных и цифровых схем.

Для большинства условий подходит адаптер с внешним монтажом, который можно установить в слаботочном щитке, расположенным недалеко от квартиры.

Составные части домофона

Данное устройство состоит из нескольких основных элементов, которые позволяют осуществлять контакт абонентов и управление доступом в подъезд.

Внешняя панель. На данной панели устанавливается считыватель для ключей. Данное устройство работает следующим образом: при прикладывании ключа считывается шифр и сравнивается в базе микроконтроллера. Если имеются совпадения, то дверь открывается. Панель оснащается кнопками с цифрами от 0 до 9 и двумя функциональными, обычно, это * и #. Данная мини-клавиатура позволяет осуществлять доступ в подъезд или пользоваться сервисным меню. В сервисном меню можно включать определенный ключ в базу микроконтроллера, включать и выключать обслуживание системой определенных квартир. Все действия считывателя и кнопок отражаются на экране внешней панели.

Внешняя панель домофона

• Внутренняя панель. В зависимости от стоимости системы, могут устанавливаться аудио- или видеодомофоны. Камеры не обязательно встраиваются во внешнюю панель, они могут использоваться отдельно. Например, к общей простой системе добавляется камера непосредственно у самой квартиры. Позвонив хозяину с улицы и получив доступ в подъезд, гость должен будет пройти еще один барьер – видеодомофон в квартиру. Настроенный данным образом домофон позволяет контролировать лиц, которые попали в подъезд не понятным образом.
• Коммутатор. Данная деталь служит своеобразным распространителем информации от внешней панели к трубкам. В зависимости от того, какой номер квартиры был введен гостем, коммутатор отправляет вызывной сигнал соответствующему абоненту. Работа коммутатора зависит от типа и схемы подключения трубок.

Коммутатор

• Кнопка выхода из подъезда. Позволяет открывать дверь из внутренней стороны подъезда. Обычно это элемент более удобен, когда он с подсветкой.
• Замок. Используется подключение домофона с электромагнитным и электромеханическим замком. Домофона с электрозамком более надежный.

Домофон имеет в комплекте свой замок

Способы подключения многоквартирных подъездных домофонов

Установив домофон в подъезд, жильцы коллективным решением ликвидируют множество проблем. В том числе и по ограничению доступа нежелательных гостей. Определенная квалификация и знание электрической схемы домофона позволят осуществить установку даже непрофессиональным монтажникам.

Многоквартирные конструкции подразделяются на 2 разновидности:

1. Цифровая.
2. Координатная.

Оба типа схожи по принципу работы и комплектности, но отличаются способами коммутации внутреннего телефона (трубки) в квартире. Наиболее распространенные марки оборудования – Metakom, Eltis, Cifral, Vizit, Commax, Laskomex.

Цифровая система

Установка цифровой домофонной сети, согласно смете, обойдется дороже, чем координатной. Дело здесь не только в более сложной схеме подключения, но и в оборудовании. А для многоквартирного дома его понадобится немало, учитывая разветвленную коммутацию, поэтажную разводку. Вот и думайте, что предпочтительнее для установки домофона. А заодно согласуйте принятое решение с другими жильцами.

Число обслуживаемых абонентов ограничено: до 255 человек. К главной магистрали, пересекающей подъезд по вертикали, подводятся провода от отдельных абонентских трубок. Схема подключения – параллельная.

Координатная система

Данный способ отличается некоторой внешней сложностью: многожильным кабелем отдельно подключаются десятки и единицы, образующие номер квартиры. Некоторые трудности монтажа компенсируются независимой, надежной работой домофона у каждого абонента. Поломка отдельных трубок не влияет на функционирование всей сети.

Как подключить трубку домофона самому ( теория) часть1

Единственная тонкость – тщательное следование полярности при подключении внутриквартирных магистралей. Допускается использовать терминалы (трубки) нескольких производителей, они могут быть не одинаковыми.

Правила монтажа

Во время проведения работ, особенно связанных с электричеством, необходимо придерживаться некоторых правил использования оборудования.

Если аппарат использует внешний трансформатор, то его подключение должно выполнятся к сети защищённой автоматом не более 10-16 А.

Рекомендуется перед трансформатором ставить УЗО (устройство защитного отключения) на 30 мА.

Блок трансформатора должен быть жёстко закреплён, а кабеля необходимо прокладывать в защитных коробах или гофре.

Оставляйте «хвосты» кабелей не менее 15-20 см перед подключаемым устройством.

Прокладку кабеля снаружи лучше проводить под землёй, избегайте «воздушного» способа.

Все кабеля, особенно витая пара с экранирующей оплёткой, должны быть надёжно заземлены.

Подбор совместимых устройств

Если вы хотите использовать вариант №1, то при покупке видеодомофона необходимо учитывать модель подъездного домофона и тип подъездной системы. Сегодня в продаже есть цветные и черно-белые совмещенные домофоны. Такой вариант кажется самым простым и рациональным, однако здесь следует учесть ряд факторов:

• Корейские производители домофонов, а именно такие модели наиболее распространены на нашем рынке, не производят совмещенные модели. Приобрести можно лишь доработанные в России версии готовых видеодомофонов, в которые встроен модуль сопряжения.

Если произойдет сбой работы подъездного домофона либо выйдет из строя плата согласования, ремонт может занять несколько недель и обойтись в сумму, сравнимую с половиной стоимости нового устройства. При этом открывать подъездную дверь вам в период ремонта придется самостоятельно.

Из-за высокой чувствительности в работе совмещенного домофона бывают сбои, выражающиеся в плохой слышимости или в ошибках в срабатывании системы открывания подъездной двери.

Установка видеодомофонов

Поскольку видеодомофонными подъездными системами сегодня могут похвастаться лишь новостройки, большинство жильцов многоквартирных домов более ранней постройки имеют в распоряжении лишь аудиодомофоны на подъездах, которые не позволяют иметь возможность видеонаблюдения.

Решением этой проблемы является установка индивидуальных устройств, обеспечивающих видеоконтроль доступа в собственную квартиру.

Видеодомофоны можно установить для квартир, имеющих общий тамбур на лестничной клетке, и соответственно общую на несколько квартир дверь. Видеодомофон просто необходим, если в квартире живут пожилые или больные люди, которым нелегко постоянно подходить к двери, чтобы открыть ее.
