Подключение автоматического выключателя под напряжением (видео)

Замена автомата под напряжением

Теперь рассмотрим случай, когда у вас нет возможности отключить напряжение, а подгоревший автомат, так или иначе требуется заменить.

Это может произойти по причине отсутствия вводного выключателя или рубильника. Либо вам необходимо заменить именно его.

Иногда пакетник меняют на этот самый выключатель, который далее будет играть роль вводного.

Кстати, в этом случае вместо простого автомата, ставьте выключатель нагрузки. Что это такое и почему именно его необходимо монтировать на вводе, читайте в отдельной статье.

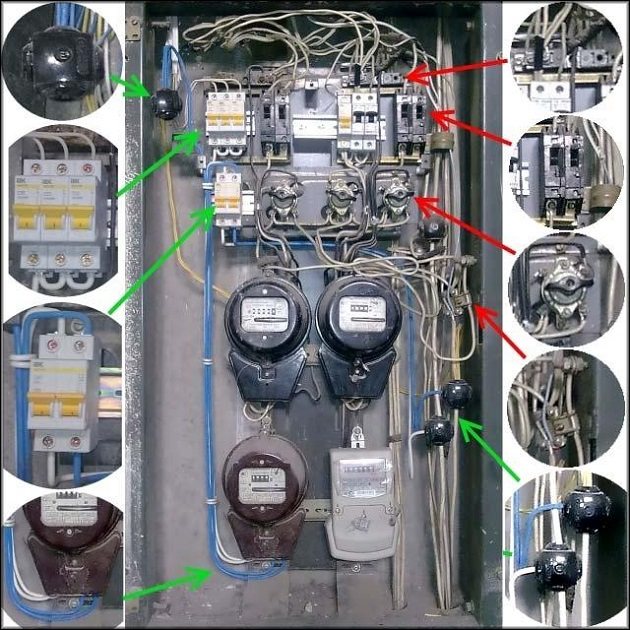

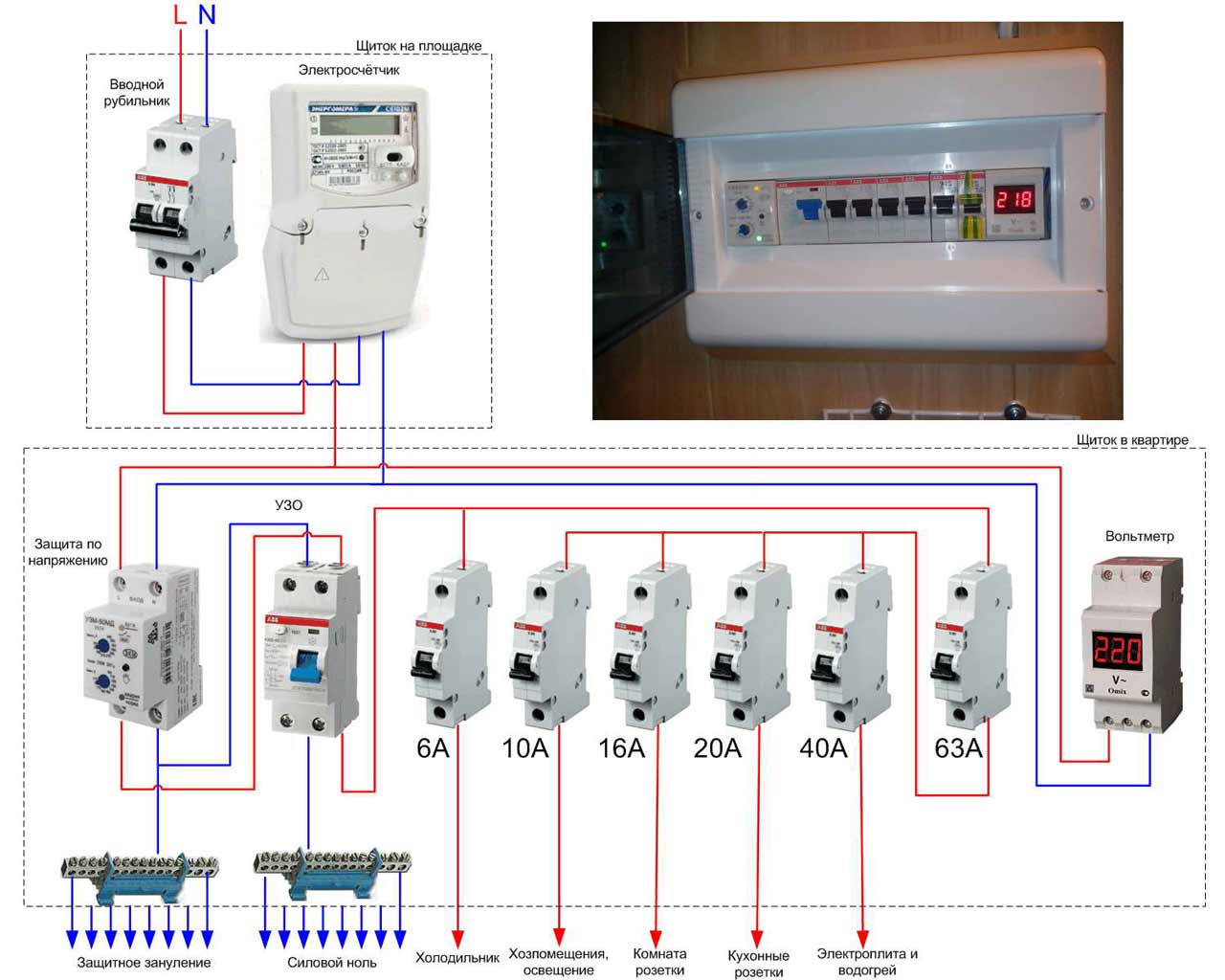

Вся эта работа обычно происходит в подъезде. Упрощенная схема типичного этажного электрощитка (для одной квартиры) в большинстве многоэтажек, выглядит следующим образом.

Сбоку проходит так называемый стояк. Четыре провода с тремя фазами и нолем.

От этого ноля, как правило зануляется и весь корпус щитовой. В отдельных местах изоляция с жил стояка снята и установлены специальные зажимы, в простонародии называемые «орехи».

Через них фаза и ноль поступают на пакетный переключатель (пакетник).

В домах с капитальным ремонтом, вместо него уже стоят вводные выключатели.

Кстати, пакетник довольно не безопасная штука и очень часто при переключениях перекрывает его металлический корпус.

Поэтому опытные электрики включают и выключают подобные устройства, отвернувшись и убрав глаза.

Далее с пакетника напряжение поступает на электросчетчик. После прибора учета, ноль идет на зажимную колодку, а фаза через автомат на вашу квартиру. Там уже стоит отдельный распредщиток.

Автоматов в подъездном щитке обычно установлено 3 шт, но у многих до сих пор задействовано только два (свет+розетки).

Никогда не беритесь за замену автоматов под напряжением в щитках, находящихся в неудовлетворительном состоянии.

Даже все далее приведенные советы, вам не помогут избежать неприятных последствий в таких распредустройствах.

Подобная работа возможна только там, где вся коммутационная аппаратура надежно закреплена и отсутствуют плохо изолированные скрутки, счалки и т.п. Первое, что хотелось бы отметить, если у вас нет никакого опыта в работе с электричеством, никогда не занимайтесь самостоятельной заменой аппаратов защиты под напряжением.Пригласите для этого дела опытных электриков.

Советы будут относиться в первую очередь к тем, кто уже имеет представление о данной работе, и не раз ремонтировал, собирал щитки или менял автоматы, но без напряжения.

Запомните главное правило — работа под напряжением должна выполняться только специальным изолированным инструментом, прошедшим испытание до 1000В, и предназначенным для такого вида деятельности.

Никаких отверток с голыми жалами или плоскогубцев, с перемотанными изолентой ручками.

Данный изолированный инструмент выпускается со специальной расцветкой и имеет соответствующие надписи.

Второе — работать нужно не голыми руками, а в перчатках.

Если у вас есть диэлектрические, это наилучший вариант.

При этом на ногах также должна быть обувь, а не простые тапочки. Вполне уместен будет и сухой резиновый коврик из ванной.

Третье — вся работа в электрощитке под напряжением, подобна хирургической операции. И как при любой операции, рядом с вам обязательно должен присутствовать второй человек. В одиночку никогда не занимайтесь подобным.

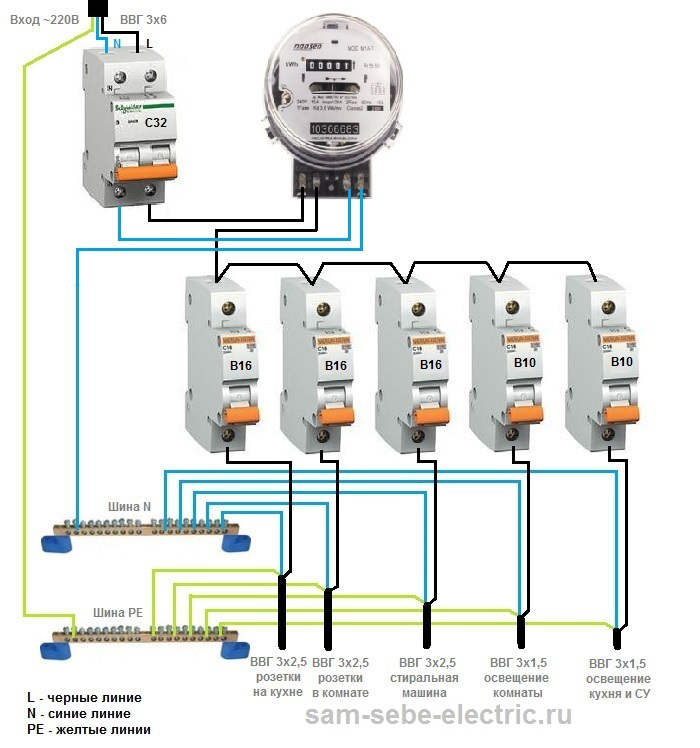

Как правильно подключить электросчетчик и автоматы

• Для безопасной работы вашего щитка применяйте несложные правила:
• используйте для монтажа однопроволочный монолитный провод;
• при использовании гибкого провода применяйте наконечники;
• используйте неразрывные перемычки;
• применяйте U-образный загиб для увеличения площади контакта.

Использование наконечников на гибкий провод

Для разводки щитов электрики часто отдают предпочтение гибкому проводу с многопроволочной жилой типа ПВ-3 или ПуГВ. С ним легче и проще работать, чем с монолитной жилой. Но здесь есть одна особенность.

Основная ошибка, которую допускают новички в этом плане — подключают многожильный провод к автомату без оконцевания. Если зажать голый многожильный провод как он есть, то при затягивании жилки передавливаются и обламываются, а это приводит к потере сечения и ухудшению контакта, да и сам контакт со времен ослабевает.

Опытные «спецы» знают, что затягивать голый многожильный провод в клемме нельзя. Поэтому если при монтаже используется многожильный провод, то для его оконцевания нужно применять наконечники НШВ или НШВИ.

Кроме того, если существует необходимость подключения двух многожильных провода к одному зажиму автомата, для этого нужно использовать двойной наконечник НШВИ-2. С помощью него очень удобно формировать перемычки для подключения нескольких групповых автоматов.

Использование U-образного загиба

Для подключения жил отходящих проводов и кабелей к автоматам мы снимаем с них изоляцию примерно на 1 см, вставляем оголенную часть в контакт и затягиваем винтом. По статистике 80 % электриков именно так и подключают.

Контакт в месте соединения получается надежный, но его дополнительно можно улучшить без лишних затрат времени и средств. При подключении к автоматам кабелей с монолитной жилой сделайте на концах U-образный загиб.

Такое формирование концов увеличит площадь соприкосновения провода с поверхностью зажима, а значит контакт будет лучше.

Внутренние стенки контактных площадок АВ имеют специальные насечки. При затягивании винта эти насечки врезаются в жилу, благодаря чему надежность контакта увеличивается.

Использование неразрывных перемычек

Если возникла необходимость подключить несколько автоматов стоящих в одном ряду от одного источника (провода) для этой цели как невозможно лучше подойдет гребенчатая шина. Но такие шины не всегда есть под рукой.

Как объединить несколько групповых автоматов в таком случае? Cделайте самодельную перемычку из жил кабеля. Для этого используйте куски провода одинакового сечения, а лучше вообще не разрывайте его по всей длине.

1. Как это сделать:
2. Не снимая с провода изоляцию, формируете перемычку нужной формы и размеров (по количеству ответвлений).
3. Затем зачищаем изоляцию с провода в месте перегиба на нужную длину, и у нас получается неразрывная перемычка из цельного куска провода.

Как поменять автомат в щитке под напряжением

Возникают ситуации, когда при проведении работ по замене неисправного аппарата защиты, обесточить сеть, к которой он подключен, невозможно и приходится работать под напряжением. Ремонт электрооборудования под напряжением, является опасным, т.к. может привести к поражению электрическим током. Такие вида работ обязательно должны проводить квалифицированные специалисты имеющие опыт, необходимый инструмент и защитное оборудование.

Для уменьшения вероятности срабатывания автоматических выключателей от перегрузок рекомендуется заменить в квартире лампы накаливания на энергосберегающие.

Что такое короткое замыкание: определение, объяснение для «чайников»

Мы часто слышим «Произошло короткое замыкание», «В цепи коротнуло». Сразу понятно, что случилось что-то незапланированное и нехорошее. Но почему замыкание именно короткое, а не длинное? Покончим с неопределенностью и разберемся, что именно происходит при коротком замыкании в электрической цепи.

Что такое короткое замыкание (КЗ)

Электрический скат плавает в океане и не устраивает КЗ, вполне обходясь без знания закона Ома. Нам же для понимания природы и причин короткого замыкания этот закон просто необходим. Так что, если вы еще не успели, читаем про закон Ома, силу тока, напряжение, сопротивление и прочие прекрасные физические понятия.

Теперь, когда вы все это знаете, можно привести определение короткого замыкания из физики и электротехники:

КЗ приводит к образованию разрушительных токов, превышающих допустимые величины, выходу приборов из строя и повреждениям проводки. Почему это происходит? Детально разберем, что творится в цепи при коротком замыкании.

Возьмем самую простую цепь. В ней есть источник тока, сопротивление и провода. Причем, сопротивлением проводов можно пренебречь. Такой схемы вполне достаточно для понимания сути КЗ.

Простейшая электрическая цепь

В замкнутой цепи действует закон Ома: сила тока прямо пропорциональна напряжению и обратно пропорциональна сопротивлению. Иначе говоря, чем меньше сопротивление, тем больше сила тока.

Точнее, для нашей цепи закон Ома запишется в следующем виде:

Здесь r – внутреннее сопротивление источника тока, а греческая буква эпсилон обозначает ЭДС источника.

Кстати! Для наших читателей сейчас действует скидка 10% на любой вид работы

Виды коротких замыканий и их причины

В быту короткие замыкания бывают:

• однофазные – когда фазный провод замыкается на ноль. Такие КЗ случаются чаще всего;
• двухфазные – когда одна фаза замыкается на другую;
• трехфазные – когда замыкаются сразу три фазы. Это самый проблемный вид КЗ.

Например, утром в воскресенье ваш сосед за стенкой соединяет фазу и ноль в розетке, включив в нее перфоратор. Это значит, что цепь замыкается, и ток идет через нагрузку, то есть через включенный в розетку прибор.

Если же сосед соединит провода фазы и нуля в розетке без подключения нагрузки, то в цепи возникнет КЗ, но вы сможете поспать подольше.

Обратите внимание

Тем, кто не знает, для лучшего понимания полезно будет почитать, что такое фаза и ноль в электричестве.

Короткое замыкание называют коротким, так как ток при таком замыкании цепи как бы идет по короткому пути, минуя нагрузку. Контролируемое или длинное замыкание – это обычное, привычное всем включение приборов в розетку.

Защита от короткого замыкания

Сначала о том, какие последствия может вызвать КЗ:

1. Поражение человека электрическим током и выделяющимся теплом.
2. Пожар.
3. Выход из строя приборов.
4. Отключение электричества и отсутствие интернета дома. Как следствие – вынужденная необходимость читать книги и ужинать при свечах.

КЗ – возможная причина пожара

Как видите, короткое замыкание – враг и вредитель, с которым нужно бороться. Какие есть способы защиты от короткого замыкания?

Почти все они основаны на том, чтобы быстро разомкнуть цепь при обнаружении КЗ. Это можно сделать с помощью разных аппаратов защиты от короткого замыкания.

Почти во всех современных электроприборах есть плавкие предохранители. Большой ток просто расплавляет предохранитель, и цепь разрывается.

В квартирах используются автоматы защиты от короткого замыкания. Это автоматические выключатели, рассчитанные на определенный рабочий ток. При повышении силы тока автомат срабатывает, разрывая цепь.

Для защиты промышленных электродвигателей от коротких замыканий используются специальные реле.

Автомат защиты от КЗ

Теперь вы можете легко дать определение короткому замыканию, заодно знаете про закон Ома, а также фазу и ноль в электричестве. Желаем всем не устраивать коротких замыканий! А если у вас в голове «замкнуло» и совершенно нет сил на какую-то работу, наш студенческий сервис всегда поможет с ней справиться.

А напоследок видео о том, как НЕ НУЖНО обращаться с электрическим током.

Устройство и принцип работы вводного автомата

Вводной автомат ограничивает потребляемую пользователями мощность

Монтируемый в распределительном шкафу входной автомат в первую очередь необходим для ограничения пользователя в потребляемой им полезной мощности. При превышении током величины, задаваемой этим прибором, он будет отключаться и полностью обесточивать квартиру или загородный дом. С учетом этого предназначения и надо рассматривать устройство вводного выключателя, а также принцип его работы и место размещения в пределах шкафа.

Он выполняет и основную свою функцию – отключает обслуживаемую линию при превышении током допустимого значения из-за аварийного перегруза или короткого замыкания. Но в этом своем назначении он используется как вторая ступень групповой защиты. Первым должен сработать линейный прибор, установленный непосредственно в поврежденной цепи.

Подобно всем другим автоматическим выключателям (АВ) монтируемое на входе в дом устройство состоит из следующих обязательных узлов и деталей:

• Корпуса с набором контактных соединителей.
• Исполнительных модулей, обеспечивающих его срабатывание.
• Соединительных шин и элементов крепления в распределительном шкафу.

В любых устройствах этого класса (включая приборы, используемые для ввода) в качестве исполнительных модулей применяются два коммутирующих элемента, называемых расцепителями. Один из них, относящийся к механизмам теплового действия, оформлен в виде биметаллической пластины, а другой – как электромагнитное реле максимального тока. Первый отключающий узел срабатывает при длительном превышении током в защищаемой линии своего номинального значения. Электромагнитный расцепитель вступает в действие при появлении короткого замыкания в данной цепи. Величины токов срабатывания, а также присущие этим приборам временные задержки определяются их времятоковыми характеристиками.

Таким образом он обеспечивает совместимость двух разнородных по структуре металлов, непосредственное соединение которых в виде скрутки, например, недопустимо. Оно чревато окислением обеих проводящих материалов и последующим нарушением контакта. А это приводит обычно к нагреву места соединения и постепенному его разрушению.

Вводный автомат традиционно устанавливается непосредственно перед электросчетчиком, что позволяет учитывать все внутренние потребители, а также регистрировать отсутствие подключения к кабелю питающей линии. Второй случай – когда квартира совсем обесточена и счетчик полностью отключен от электросети.

Самопроизвольное срабатывание

Иногда оператор, под которым можно понимать любого человека, обслуживающего электроустановку, например, домохозяйку, работающую со стиральной машиной, не может понять, почему срабатывает узо. Если это происходит редко, то обычно устройство просто включают и работают дальше. Однако, иногда дело доходит до того, что узо не включается вообще. Стоит рассмотреть оба случая по отдельности.

Прежде всего, исключим механические поломки. В случаях сомнений можно просто заменить устройство на аналогичное. Если после этого дефект пропадает, или прежнее имело явные признаки неполадок: шатается рычаг выключателя, что-то гремит внутри при потряхивании прибора, имеются трещины, признаки ударов, падения и т. д. то все становится ясно. Но если проблемы остаются, то тогда возвращаемся к двум первоначальным ситуациям.

Редкие или более-менее регулярные отключения могут быть обусловлены плохим качеством энергии. Это означает, что ток в цепи отличается от синусоидального или имеет постоянную составляющую. В этом случае сердечник дифференциального трансформатора может иметь колебания магнитного потока и наводить заметные импульсы в сигнальной обмотке. Особенно заметно влияют нечетные гармоники тока.

К нелинейным искажениям тока приводят импульсные источники питания, получившие огромное распространение. Далеко не все они имеют хорошие фильтры и корректоры мощности либо могут их вообще не иметь. Особенно заметный вклад в нестабильность УЗО вносят мощные импульсные источники питания, такие как сварочные инверторы или частотные преобразователи для электродвигателей, тиристорные преобразователи, электронные балласты люминесцентного освещения и т. п.

В бытовых условиях перечисленные выше причины срабатывания УЗО встречаются редко, так как в электросети отсутствуют сильные источники помех. В бытовых условиях устройства защитного отключения наиболее часто срабатывают при включении стиральной машины. А также часто стиральная машина выбивает устройство спустя некоторое время после начала работы. Это происходит без всяких видимых пропаданий света, и при любой нагрузке на машину. В этом случае, с очень большой долей вероятности, почти наверняка можно предположить неисправность изоляции в стиральной машине: двигатель, провода, тэн (трубчаты электрический нагреватель) водонагревателя. Наличие влаги (подтеканий), и особенно растворов моющих средств – прекрасного электропроводника! – как ничто другое способствует появлению токов утечки.

УЗО может отключаться также по причине сырости при установке вне помещений или в помещениях с влажным воздухом. Если заедает кнопка «Тест» устройство тоже отключится и это может вводить в заблуждение людей, незнакомых с тем как оно работает. В некоторых случаях емкостная утечка на землю оказывается достаточной, для того чтобы включился электромагнит в УЗО, хотя электроустановка показывает хорошее сопротивление изоляции.

Устройство автомата

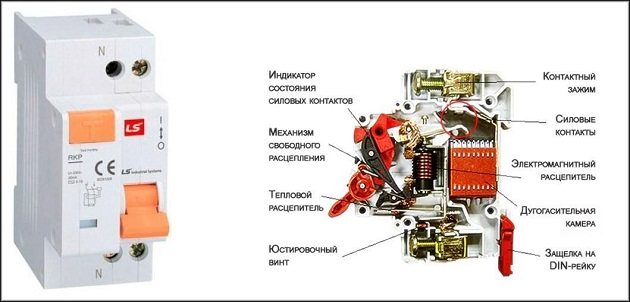

Чаще всего автомат представляет собой конструкцию из следующих элементов:

1. Рукоятка взвода. Она позволяет включить устройство или же отключить при необходимости монтажа.
2. Включающий механизм.
3. Контакты. Соединяют и разрывают общую цепочку.
4. Зажимы. Используются для подключения к защитному устройству.
5. Механизмы, работающие по условию. Сюда относится биметаллическая платина теплового расцепителя. В некоторых конструкциях присутствует винт регулировки, с помощью которого можно скорректировать силу тока.
6. Дугогасительная камера. Располагается в любом полюсе прибора.

В зависимости от назначения, автоматы оснащают дополнительными элементами

Как устроен механизм отключения

В автомате присутствует особый механизм, который способствует разрыву цепочки при повышении силы тока.

Существуют различные принципы функционирования подобных устройств:

1. Электромагнитные. Отличительной особенностью является стремительное срабатывание при наличии замыкания. При резком повышении силы тока в действие приводится катушка, сердечник которой и размыкает цепочку.
2. Тепловые. Здесь основным элементом является биметаллическая пластинка, которая при повышении температуры меняет форму, выгибается в обратную сторону, за счет чего размыкает цепочку.

Электромагнитные устройства

По аналогичному принципу функционируют электрочайники, из-за чего происходит их отключение при закипании воды. Для разрыва цепи используют и полупроводниковые устройства, но они редко применяются в сетях.

Маркировки на автоматах

Все модели автоматов имеют различные обозначения, по которым их можно идентифицировать. Обычно, большинство производителей предпочитают выпускать такие конструкции, которые могут использоваться в различных условиях и отраслях.

Для того, чтобы исключить ошибки во время подключения, следует разобраться с маркировками на корпусной части:

1. Логотип. Чаще всего в верхней части автомата можно обнаружить логотип копании производителя. Кроме того, все бренды выпускают изделия определенной цветовой гаммы. Это значит, что рядовому пользователю не составит труда отыскать нужный вариант.
2. Окно индикатора. Определяет состояние контактов на данный момент. При поломке выключателя в этом окне можно увидеть напряжение в сети или его отсутствие.
3. Тип устройства. В стандартных сетях обычно используют автоматы типов C и B. Между собой они отличаются коэффициентом чувствительности.
4. Номинальный ток. Здесь показывается максимальное значение силы тока. Часто указывают два значения – для однофазной и трехфазной сети.
5. Предельно допустимый ток выключения. Обозначает предел напряжения при замыкании, из-за которого автомат выключается, но при этом остается исправным.
6. Схема. Иногда на автомате можно встретить даже чертеж подсоединения контактов, который находится в боковой части.

Расположение маркировки

Причины замены автоматических предохранителей

Автоматический предохранитель цепи — удобное устройство.

Если раньше, как многие еще помнят, электрическую цепь защищали так называемые пробки с предохранителем внутри, то теперь эта задача выполняется автоматическим размыканием цепи, если номинальный ток, на который рассчитан прибор, превышен.

Скачок напряжения всегда нежелателен, так как это чаще всего приводит к выходу из строя всего электрооборудования в доме.

Устройство обладает сразу двумя защитными контурами:

1. Электромагнитным. Небольшая индуктивная катушка с подвижным сердечником внутри. Если сила тока увеличивается — сердечник втягивается — цепь размыкается.
2. Тепловым. Металлическая пластина при коротком замыкании нагревается, что приводит к срабатыванию размыкателя.

В первом случае прибор сработает при коротких замыканиях.

Во втором — при больших сетевых перегрузках.

Если автомат работает в штатном режиме, он нас не беспокоит настолько, что его работу мы не замечаем. Но в редких случаях и он может выйти из строя. Главное вовремя заметить неисправность предохранителя цепи. По каким признакам это можно определить:

• Прибор не держит расчетную нагрузку;
• Непредвиденные и частые срабатывания.

К неисправной работе устройства могут привести:

• Выгоревшие зажимные контакты;
• Заводской брак.

Сходу распознать причину поломки защитного предохранителя трудно. Если срабатывает тепловая защита, снаружи прибора видимых признаков вы не обнаружите. Неопытные пользователи чаще всего сразу меняют на защиту с большим номиналом. Так сказать с гарантией от ложных срабатываний. Но это тоже не правильно. Такой автомат может просто не заметить, что в вашей сети произошла перегрузка. А это чревато перегревом электропроводки и пожаром.

Если был установлен прибор с расчетным номиналом по перегрузке, то логично будет перед тем как поменять старый автомат в щитке подобрать аналогичный. Но не на самый дешевый в магазине, а на автомат от известного производителя. Да такой товар всегда дороже. Но ваше спокойствие за свое имущество этого стоит.

Проще всего заметить поломку визуально. Можно сразу увидеть небольшое или полное прогорание зажимных контактов. Причина кроется в слабом соединении. Особенно это касается алюминиевых проводов. Материал сам по себе очень мягкий, а под нагрузкой способен поплыть. Контакт ослабевает и начинает греться. И это будет продолжаться до тех пор, пока прижимная пластина не выгорит полностью. Чтобы этого не произошло, опытные электрики советуют хотя бы раз в год протянуть все контакты на автомате.

Исключительно редкая причина поломки — заводской брак. Как правило, это выясняется уже сразу после подключения прибора к сетевым нагрузкам. Если предохранитель куплен в магазине и сохранился чек — лучше сразу пойти и заменить его на другой. Но опять же — не экономьте. Нужен автомат от проверенных изготовителей.

Как производится расчёт вводных автоматов

Вводный автомат подбирается согласно суммированию токов. Простыми словами, сначала нужно высчитать мощность всех потребителей электричества в доме, а уж затем определить, какого номинала ставить автомат на вводе.

Чтобы правильно рассчитать мощность вводных автоматов, следует учитывать:

• Номинальный ток, сечение электропроводки и подключаемую нагрузку. Если вводные автоматы не будут соответствовать данным параметрам, то это приведёт к их срабатыванию вследствие перегрузки.
• Максимальный ток короткого замыкания. Есть такой параметр у автоматических выключателей, как максимальный ток КЗ. Это тот допустимый предел тока, который возникнет в электропроводке. Следовательно, автомат должен быть рассчитан на то, чтобы отключить подачу электроэнергии вовремя, не дав проводам сгореть или подплавиться.
• Мощность. Здесь важна общая нагрузка на автоматический выключатель. Если после расчётов оказалось так, что мощность всех электроприборов в доме составляет порядка 8 кВт, то понадобится вводный автомат не менее чем на 10 кВт.
• Схему питания. Любой вводный автомат выбирается согласно количеству фаз. Для однофазной электросети используют однополюсные и двухполюсные автоматы, для трехфазной электросети, трёхполюсные и четырёхполюсные вводные автоматы.
• Тип заземления.

Рассмотрим более подробно на сайте elektriksam.ru, как выбрать вводный автомат на весь дом или квартиру.

Выключатель отключается клавишей вверх или вниз

При установке выключателя в монтажную коробку обращайте
внимание на положение клавиши при включении и отключении света. По рекомендациям выключатель должен стоят так, чтобы при нажатии клавиши вниз — свет выключался, а вверх – наоборот включался

По рекомендациям выключатель должен стоят так, чтобы при нажатии клавиши вниз — свет выключался, а вверх – наоборот включался.

Считается, что в аварийной ситуации гораздо проще
дотянуться рукой и нажать на клавишу вниз, тем самым прервав электричество. То
же самое касается рубильников и модульных автоматов в щитовой.

Для поворотных пакетников у электриков свое негласное
правило, которое ориентируется на положение его ручки.

“Стоит – работает. Лежит – не работает!”

Справедливости ради нужно сказать, что четко прописанных запретов ставить выключатель света каким-то определенным способом и никак иначе, не существует. Помните, что это всего лишь рекомендация.

И все определяется в первую очередь маркой и
производителем изделия.

Если поломался автомат

Перед началом работы производится отключение электричества. Это обязательно, если замена автомата в щитке выполняется своими руками. На распределительном щите, как правило, есть общий рубильник, с помощью которого возможно прекратить подачу электроэнергии во всем доме или квартире.

Более глобальные работы требуют согласования с электрической компанией, и все последующие электротехнические мероприятия выполняются специалистом с допуском на эти работы.

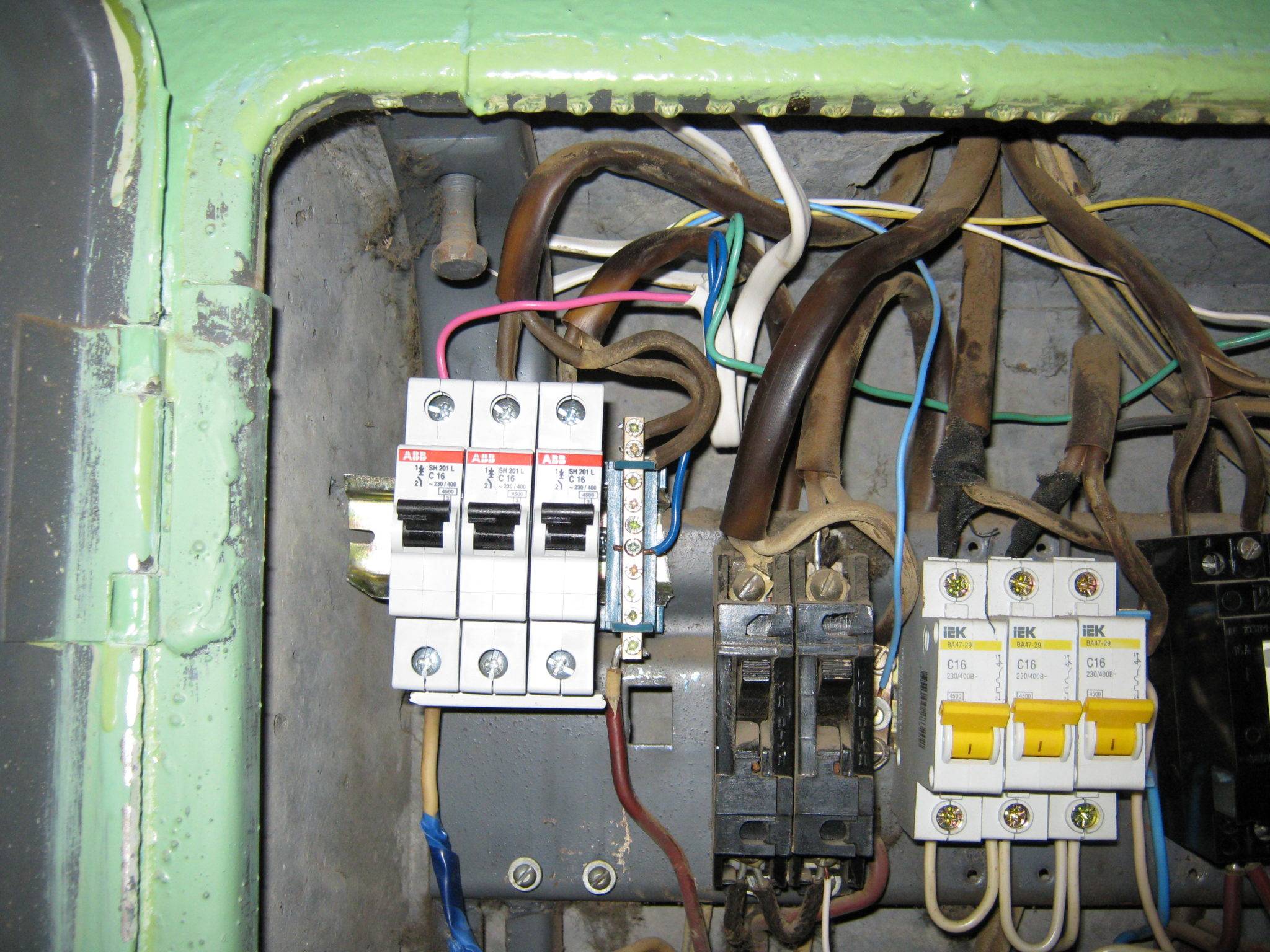

Автоматы старого типа

Может так случиться, что потребуется замена чьего-то автомата старого типа.

Тут могут возникнуть сложности с демонтажными работами. Винты от времени прикипают или вообще становятся ржавыми и хрупкими. Можно попробовать смочить старые крепления жидкостью WD-40. Но если и в этом случае крепёжные винты не поддаются, придется перекусить провода с помощью бокорезов.

Если необходима замена автомата в щитке старой конструкции на новые — их демонтируют. Теперь становится возможным разместить их на ДИН-рейке. Всё что нужно — сделать замеры свободного пространства и вставить рейку нужной длины. А ее размещение на свободном месте в щитке предполагается на срединной оси старых выключателей.

Для работы потребуется шуроповерт, чтобы проделать отверстия диаметром 1–2 мм для саморезов по металлу. Но тут есть небольшая проблема. Старые предохранители сняты, значит квартира обесточена. Как вариант можно протянуть переноску от соседей. Но проще использовать аккумуляторный шуруповерт.

Все что осталось — установить новые выключатели:

1. Устанавливаем предохранители на рейку.
2. Прижимаем их снизу.
3. Защелкиваем.
4. Устанавливаем провода.
5. Включаем общий рубильник.
6. Проверяем.

Предохранители нового типа

В современных щитках все автоматы устанавливаются на DIN-рейку. Процесс демонтажа и замена неисправного автомата в этом случае значительно упрощается.

Для этого надо отвести защелку в сторону. Тут понадобится подходящая плоская отвертка. Ее необходимо вставить в П-образную проушину защелки, нажать и отвести в сторону. Предохранитель приподнимаем вверх и тянем к себе. Всё. Предохранитель у нас в руках.

Задача немного усложняется, если перед вами двух — либо трёхполюсный автомат. В них таких крепящих проушин две. Процесс тот же, но отверток нужно также две, чтобы оттянуть обе защелки одновременно. Бывает что сами проушины подпружинены. Тут необходима определенная ловкость рук или помощник.

Если в схеме фазная гребенка

Способ соединения проводов с автоматами через гребенку популярен у электромонтеров. Собственно говоря, особых сложностей при демонтаже предохранителя в этом случае тоже нет.

1. Надо открутить контакты всех автоматов подключенных к гребенке.
2. Вытащить ее из щитка.
3. Демонтировать неисправный прибор.

Подключение двухполюсного и трёхполюсного автоматов

Принцип подключения двухполюсного и трёхполюсного автоматов точно такой же, как и в случае с однофазным пакетником. И если возник вопрос как подключить трёхфазный автомат, то следует выполнить все те операции, которые проводились с аппаратом, рассчитанным на однофазную сеть.

Точно также зачистить провода, обжать их с помощью наконечников и пресса и установить каждый провод на соответствующую неподвижную клемму, а потом зажать винтовым зажимом. Если трёхполюсный автомат монтируется на производстве где планируется дальнейшее подключение асинхронных или синхронных двигателей, то после монтажа следует проверить чередование фаз, применяя специальный прибор – фазоуказатель. Если фазы будут перепутаны, то двигатель начнёт вращение в противоположную сторону.

Если вы не знаете, как подключить двухполюсный автомат, то принцип его подключения такой же, как и при установке УЗО. Предусмотрены штатные места для подключённого фазного и нулевого проводов.

Сразу следует уточнить, что цена на монтаж однополюсных, двухполюсных и трёхфазных автоматических выключателей в Москве разная. Поэтому надо учитывать типы коммутационной аппаратуры, которая будет в будущем установлена в щитке.

Двухполюсный

При таком подключении АВ в однофазных сетях, применяют три типа проводника — заземление, питание и нейтраль. Входные контакты, расположенные на верхней части АВ, маркированы нечетными числами, а выход — четными.

Питающая жила соединяется с входом 1, после чего плотно зажимается в клемме. Идентичным способом подсоединяется нейтраль, подходящая к клемме 3. Затем силовая жила проводится через прибор учета и равномерно разводится по всем группам включателей. С контакта 4, желто-зеленый провод присоединяется к заземляющей шине, посредством прохождения через трехфазные считывающие и защитные блоки.

Заключение

В этом материале мы разобрались с тем, какими причинами, кроме чрезмерного нагревающегося кабеля, может быть вызвано срабатывание защитного автомата. Теперь вы знаете, что нужно делать, когда перегорает лампочка с одновременным отключением защитного устройства, а также как устранить неисправность при перегорании проводки внутри электрического элемента или в случае выхода из строя бытового прибора.

В любой квартире хотя бы раз в год выбивают автоматические пробки. Если пробки или автомат выбивается очень редко, то это нельзя назвать нормальным, но вполне естественным – можно. Данную статью мы посвятим тому, если у вас автоматы стало выбивать очень часто. Давайте же узнаем, почему выбивает пробки и автомат, и как решить эту проблему.

Почему выбивает автомат на счетчике

Автомат или пробки на входе электропроводки в квартиру выбивает по нескольким причинам. Самой распространённой причиной является перегрузка электропроводки либо же автомата или счётчика. То есть, если электрические приборы, которые находятся в вашей квартире, работают одновременно, и их общая нагрузка превышает допустимую пропускаемую нагрузку проводки, а также автоматов или пробок, то последние могут выбивать.

Почему выбивает пробки при включении стиральной машины и другой техники? Это довольно распространённая ситуация, когда включив стиральную машину, в квартире выбивает свет — типичный пример перегрузки проводки или пробок. Выбивать свет может не только при включении стиральной машины, но и электрического чайника, утюга, водонагревательного бака, кондиционера и другой мощной техники.

Также выбивать свет может при неисправности электроприборов, замыкании проводки, при выходе из строя автомата и пробок.

Хотя это и относится к редким, а не частым причинам выбивания пробок и автоматов, но, тем не менее, может случиться и так, что из-за частых и больших перепадов напряжения может выбивать свет в квартире.

Что делать если выбивает автомат и пробки

Итак, если у вас выбивают пробки или автомат — проанализируйте, что этому предшествовало. Если незадолго до этого мерцал свет в квартире, то причиной выбивания света стал перепад напряжения, на подстанции. Когда свет мерцает только у вас в квартире, а у соседей нет, то проблема видимо в проводке – проверьте её.

Если пробки выбивает при включении нового мощного электроприбора, но при этом данный прибор полностью исправлен, то, скорее всего, причина кроется в недостаточной мощности электрического автомата или пробок.

Наиболее частой причиной выбивания автоматов и пробок является их недостаточная мощность или выход из строя. Если автомат или пробки вышли из строя, то их необходимо заменить на такие же. Когда свет выбивает из-за купленной новой техники, то, наверное, проблема заключается в низкой пропускной способности пробок или автоматов. Для этого купите данный предохранитель с большим амперажем, но не более 16 Ампер, если в вашей квартире старая проводка, иначе она может сгореть.

Нередко возникает ситуация, когда отключается один из автоматических выключателей в квартирном щитке. Не углубляясь в решение данной проблемы, многие ограничиваются заменой автоматического выключателя на больший по номиналу аппарат. В результате это может повлечь за собой более негативные ситуации — повреждение той части электропроводки, которая запитана от данного защитного аппарата. Как правильно поступить в данном случае, чтобы избежать возникновения негативных ситуаций? Об этом поговорим в данном материале.

Для того чтобы найти способ решения данной проблемы следует в первую очередь определить причину отключения автоматического выключателя. Автоматический выключатель по определению предназначен для защиты электропроводки от аварийных режимов — перегрузки или короткого замыкания. То есть данный защитный аппарат автоматически размыкает цепь в случае превышения допустимого тока нагрузки (перегрузка) или возникновению повреждения в схеме электропроводки или на одном из включенных в сеть бытовых электроприборов (короткое замыкание).
