Схема трехфазного вводного щитка для электропроводки в частном доме

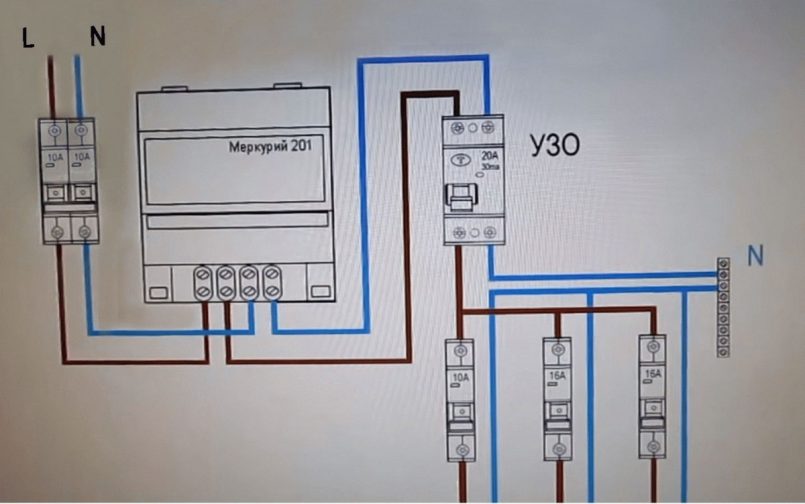

Схема щитка с УЗО для отдельных групп

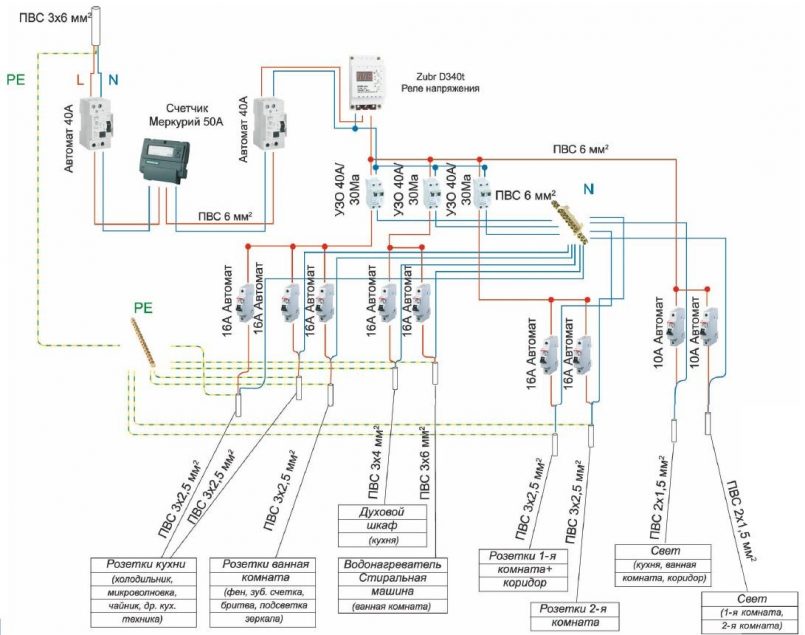

Схема электрощитка с УЗО для отдельных групп

Прибор УЗО срабатывает при нагрузке от 1 А до 80 мА, что предотвращает поражение током и летальный исход в случаях утечки. Устройство подходит для жилых помещений, где электропроводка имеет общую длину от 400 м.

Расключить квартиру можно следующим образом:

1. Установка аппарата на вводе. УЗО с пределом срабатывания до 30 мА подходит для квартиры с однофазной нагрузкой 11 кВт.
2. Защита от токовой утечки также ставится на розеточные линии и группу сплит-системы.
3. Один прибор располагается на объединенной системе, где на каждую группу стоит защитный автомат.
4. Монтаж стандартного автомата для сети с металлическими корпусами осветительных приборов.

Подогрев ГРЩ

Мой хоз.блок, где установлен ГРЩ,  не отапливается и чтобы исключить ложное срабатывание моих УЗО, я поставил подогрев в щит. Нагреватель Rittal. Питание 230 В, мощность 30 Вт.

Нагреватель для электрошкафа 30 Вт

Работает через термостат SK 3110

Термостат для нагревателя установлен на 20 гр.

Параметры термостата:

Термостат SK3110 параметры на боковой стенке

Пирометр показывает температуру на обогревателе:

Подогрев EKF в электрощит

На следующем фото , показывает температуру на корпусе УЗО.

Измерение температуры внутри электрошкафа ГРЩ пирометром

Вот фото щита в мастерской.

Щит в мастерской. предстоит модернизация

Правда он ещё не полностью укомплектован. Будут позже изменения в схеме.

Установлю трехфазное УЗО. Щит на 36 модулей, обычный . Не думаю, что кому-то будет интересно. На фото внизу справа видны СИЗ. Это я расключал светильники .Не стал ставить в стену распределительные коробки.

Порядок сборки

После получения разрешения на подключение к трем фазам и технического условия, приступим к самостоятельной сборке щита. Ввод будет монтироваться в герметичном боксе, который нужно собрать на наружной стене частного дома или столбе. В нем установлен трехфазный счетчик и автоматический выключатель, как показано на фото ниже:

Возле ввода организовываем устройство заземления, согласно правилам. Вводной щит учета электроэнергии будет опломбирован и свободного доступа к нему не будет. Поэтому первым делом нужно самостоятельно собрать трехфазный распределительный щиток, распределив потребителей по своему желанию.

От вводного бокса к распределительному электрощиту заводится 5-жильный кабель L1; L2; L3; N; PE, или 4-х жильный L1; L2; L3; N при условии использования схемы заземления TN-C-S или организации еще одного устройства заземления возле щитка.

Для подключения трехфазного домашнего оборудования собрать щит нужно будет по следующей схеме:

Сборка щита учета на 380 вольт выполняется многожильным проводом, сечением не менее 4 мм с цветной изоляцией. Рекомендуемые цвета — L1 красный, L2 белый, L3 черный, N синий, PE желто-зеленый. Чтобы правильно собрать трехфазный щиток, нужно внимательно смотреть на защитные устройства, на которых нанесены отметки фаз для подключения проводов. На данной схеме представлены четырехполюсные защитные аппараты УЗО, с дополнительной клеммой N, в обычных автоматах эта клемма может отсутствовать. По очереди установленные в щитке на DIN-рейку устройства начинаем коммутировать, отмеряем провод от клеммы L1 до клеммы L1 следующего за ним устройства, с запасом 30%, для удобства монтажа и эксплуатации.

Такую операцию проводим со всеми клеммами, однако учтите, что заранее нарезать отрезки не рекомендуется, потому что в процессе сборки заметите, что длина отрезка L1 намного короче монтажного отрезка L3. Еще лучше собрать щит, используя монтажную трехфазную шину, которая сэкономит место и сведет к минимуму шансы что-то перепутать. Отдельно ставим нулевую шину и шину РЕ, которую обязательно соединяем с корпусом щитка учета электроэнергии.

Если же у вас в квартире либо доме нет мощного оборудования, нужно собрать щиток на 380в таким образом, чтобы каждая фаза была равномерно нагружена однофазными потребителями. Пример такой сборки трехфазного электрощита в частном доме вы можете увидеть ниже:

В данной схеме электрического щита фазы распределены на отдельную нагрузку, через однополюсные автоматы и дифференциальные выключатели. L1, L2 и L3 равномерно нагружены потребителями, согласно предварительно посчитанной предполагаемой нагрузке.

Не рекомендуется делать так — одна фаза на розетки, другая на освещение, третья на любые другие нужды, т.к

важно распределять нагрузку между L1, L2, L3. Если одна из фаз чрезмерно нагружена, происходит просадка напряжения на ней, в это же время на свободных происходит подъем напряжения. Это явления часто можно наблюдать в зимнее время, в жилом секторе

Если ваш сосед по фазе включил мощный потребитель, у вас в доме стали тускло светить лампы освещения, и холодильник натужно стал гудеть. Знайте это просадка вашей фазы. А в это же время у других соседей, запитанных от других фаз, начинают ярко светиться и взрываться лампы, перегорать техника, и даже может возникнуть пожар

Это явления часто можно наблюдать в зимнее время, в жилом секторе. Если ваш сосед по фазе включил мощный потребитель, у вас в доме стали тускло светить лампы освещения, и холодильник натужно стал гудеть. Знайте это просадка вашей фазы. А в это же время у других соседей, запитанных от других фаз, начинают ярко светиться и взрываться лампы, перегорать техника, и даже может возникнуть пожар.

Что касается трехфазной нагрузки, для нее такой перекос будет фатальным. Чтобы этого не происходило, когда вы решите собрать щит, дополнительно установите реле контроля фаз и напряжения для трехфазной сети. Для однофазной сети выполняют подключение реле напряжения. Проконтролировать распределение нагрузки можно с помощью мультиметра с токовыми клещами, который показан на фото ниже.

Ну и последний вариант сборки щита учета электроэнергии на 380 вольт — смешанный, когда в домашней электросети присутствуют и трехфазные и однофазные потребители электроэнергии. В этом случае собрать электрощит нужно следующим образом:

Из каких элементов состоит электрический щит

Закупать составляющие электрощита необходимо сразу, чтобы впоследствии не терять время и не ездить по несколько раз за день в электротехнический магазин. Мощность щита определена, она составляет 15 кВт, это означает, что максимальная потребляемая мощность не превысит 15 кВт/ч.

Электрощит частного дома, перечень элементов:

1. Счётчик электрической энергии. Счётчик является первым элементом, который должен быть установлен в щите. Лучшим решением станет покупка электронного устройства, рассчитанного на подключение трёх фаз. Такие измерительные приборы обладают высокой точностью и длительным сроком эксплуатации. Вся информация выводится на цифровой экран. Электронные счётчики могут быть запрограммированы на функционирование в нескольких тарифах.
2. Электрический щит. Сейчас в магазинах имеется большое количество электрощитов самых различных размеров и рассчитанных на определённое количество элементов. Цена на изделие варьируется в зависимости от наличия DIN-рейки, встроенного замку, а также смотрового окна (специально для снятия показаний со счётчика). Следует обратить на защиту от пыли и влаги, её уровень должен составить не менее IP 54. Габариты — 445×400×150, и толщины стенки в 1 мм.
3. Вводной автоматический выключатель. Следует приобретать трёхполюсный автомат, ведь заводимое напряжение в дом составит 380 В, а это означает наличие трёх фаз.
4. Устройство защитного отключения (УЗО). Монтируется в обязательном порядке, так как является защитным элементом при появлении опасного потенциала на корпусе электроприбора.
5. Автоматические выключатели. Подбирать ампераж следует исходя из нагрузки потребителя, о чём будет рассказано далее.
6. Реле напряжения. Защищает бытовые электроприборы от скачков напряжения. Многие пользователи устанавливают реле, но оно не является обязательным элементом. Также сейчас получило широкое применение устройство защиты от импульсных скачков (УЗИП). Например, при ударе молнии в воздушную ЛЭП, напряжение в доме достигнет высоких пределов, что станет губительным для всей техники. УЗИП вовремя отключит сеть, но, как и реле напряжения, устанавливают его не часто.
7. Измерительные приборы. Также являются необязательным элементом электрощита. К измерительным приборам относятся амперметры и вольтметры, часто комбинируемые в одно изделие.

Составляем схему распределительного щита

Чтобы собрать однофазный щиток своими руками, требуется схема. При её составлении необходимо учесть специфику потребления электроэнергии зданием:

• мощность, потребляемую каждой отдельной группой;
• общую расчетную мощность;
• количество потребительских групп;
• месторасположение счётчика расхода электроэнергии.

Схема должна составляться так, чтобы она была понятной и удобной. На ней необходимо указать номиналы приборов, площадь сечения кабеля, разводку к потребителям. Пример можно найти в Интернете.

Схема сборки трёхфазного щитка во многом схожа со схемой для однофазного напряжения сети. Разница заключается в использовании иного способа распределения потребителей – каждая группа подключается к своей фазе. Важным нюансом является необходимость соблюдения баланса по нагрузке между всеми фазами.

УЗО и однополюсные автоматы

Преимущества сборки:

экономно

требуется щиток небольших размеров (от 54 до 72 модулей)

Недостатки:

не наглядная группировка линий

невозможность простого внесения изменений в перераспределении нагрузки по фазам

наличие нулевых шинок

Это один из простых и наиболее распространенных вариантов сборки и проектировании трехфазных щитков. Объясняется это конечно его дешевизной по отношению к остальным.

Однако такой способ не позволяет в будущем вносить существенные изменения в распредщитке. В первую очередь это связано с распределением нагрузки по фазам.

Тот, кто изначально проектирует щит, он исходя из тех или иных соображений и технических условий, делит соответствующим образом нагрузку по фазам. Как ему кажется, соблюдая равномерность.

Однако это все предварительное деление. Так как реального потребления никто не знает. И только со временем, путем замеров можно увидеть фактическую картину. А она может существенным образом отличаться от ранее спроектированной.

И чтобы хоть как-то подравнять нагрузки, приходится переделывать чуть ли не половину всего щитка. Оставите как есть, и обязательно в будущем столкнетесь с проблемами:

перекос напряжения

нагрев нулевой шинки с возможным отгоранием ноля

перегруженные автоматы и последствия этого

Есть еще более упрощенный вариант данного способа комплектации.

Современные модульные устройства защиты

Качество электроэнергии в современных сетях не всегда радует. Чтобы обезопасить линию от перегрузок, начали применять защитные устройства модульного типа. Электрический щиток с автоматами будет защищен от короткого замыкания. Он сразу среагирует на появление сверхтоков. При подключении автомата нужно придерживаться общего правила по подводке питания – оно подключается только сверху.

С проводов снимается изоляция. На автоматах имеются зажимные клеммы, вставляем в них жилу и затягиваем винтом. Следует опасаться попадания изоляционных материалов в контакт клеммы. Если это произошло, то в квартире может внезапно пропадать электричество, или устройство защиты выйдет из строя. Возможно, это приведет к возгоранию.

Если подключаемая жила – монолитная, то для хорошего контакта ее конец следует загнуть в форме U. Площадь соединения увеличивается, и контакт получается надежным.

Многожильные провода в клеммах автомата без специальных наконечников затягивать нельзя. Контакт будет плохим, и ненадежным. Для их коммутации используют:

• наконечник НШВИ (2);
• наконечник НШВ.

Подключение автоматов в щитке – вход сверху или снизу?

Первое с чего бы хотел начать это правильность подключения автомата в принципе. Как известно автоматический выключатель имеет два контакта для подключения подвижный и неподвижный. На какой из контактов необходимо подключать питание к верхнему или нижнему? На сегодняшний день споров по этому поводу развелось очень много. На любом электротехническом форума куча вопросов и мнений на этот счет.

Обратимся за советом к нормативным документам. Что сказано в ПУЭ по этому поводу? В 7-м издании ПУЭ пункт 3.1.6. сказано:

Как видно в правилах сказано, что питающий провод при подключении автоматов в щитке должен присоединяться, как правило, к неподвижным контактам. Это также относится ко всем узо, дифавтоматам и прочих устройств защиты. Из всей этой вырезки непонятно выражение «как правило». То есть вроде, как и должно, но в некоторых случаях может быть и исключение.

Чтобы понимать, где расположен подвижный и неподвижный контакт нужно представлять внутреннее устройство автоматического выключателя. Давайте на примере однополюсного автомата рассмотрим, где находится неподвижный контакт.

Перед нами автомат серии ВА47-29 фирмы iek. Из фото понятно, что неподвижным контактом у него является верхняя клемма, а подвижным контактом – нижняя клемма. Если рассмотреть электрические обозначения на самом выключателе, то здесь тоже видно, что неподвижный контакт находится сверху.

У автоматических выключателей других фирм производителей аналогичные обозначения на корпусе. Взять, например автомат фирмы Schneider Electric Easy9, у него неподвижный контакт также находится сверху. Для УЗО Schneider Electric все аналогично сверху находятся неподвижные контакты, а снизу подвижные.

Другой пример, защитные устройства фирмы Hager. На корпусе автоматических выключателей и УЗО hager также можно увидеть обозначения, из которых понятно, что неподвижные контакты находятся сверху.

Давайте разберемся, с технической стороны есть ли значение, как подключить автомат сверху или снизу.

Автоматический выключатель защищает линию от перегрузок и коротких замыканий. При появлении сверхтоков реагируют тепловой и электромагнитный расцепитель, расположенные внутри корпуса. С какой стороны будет подключено питание сверху или снизу для срабатывания расцепителей разницы абсолютно нет. То есть с уверенностью можно сказать, что на работу автомата не влияет, на какой контакт будет подведено питание.

По правде говоря, должен отметить, что производители современных «брендовых» модульных устройств, такие как ABB, Hager и прочие допускают подключение питания к нижним клеммам. Для этого на автоматах имеются специальные зажимы, предназначенные под гребенчатые шины.

Почему же в ПУЭ советуют подключение выполнять на неподвижные контакты (верхние)? Такое правило утверждено в целях общего порядка. Любой образованный электрик знает, что при выполнении работ необходимо снять напряжение с оборудования, на котором будет работать. «Залазя» в щиток человек интуитивно предполагает наличие фазы сверху на автоматах. Отключив АВ в щитке, он знает, что напряжения на нижних клеммах и все что от них отходит, нет.

Теперь представим, что подключение автоматов в распределительном щите Вам выполнял электрик дядя Вася, который подключил фазу к нижним контактам АВ. Прошло некоторое время (неделя, месяц, год) и у Вас появилась необходимость заменить один из автоматов (или добавить новый). Приходит электрик дядя Петя, отключает нужные автоматы и уверенно лезет голыми руками под напряжение.

В недалеком советском прошлом у всех автоматов неподвижный контакт располагался вверху (например, АП-50). Сейчас по конструкции модульных АВ не разберешь где подвижный, а где неподвижный контакт. У АВ которые мы рассматривали выше, неподвижный контакт был расположен сверху. А где гарантии, что у китайских автоматов неподвижный контакт будет расположен сверху.

Поэтому в правилах ПУЭ подключение питающего проводника к неподвижным контактам подразумевает лишь подключение на верхние клеммы в целях общего порядка и эстетики. Я сам сторонник подключения питания к верхним контактам автоматического выключателя.

Для тех, кто со мной не согласен вопрос на засыпку, почему на электрических схемах питание на автоматы подключают именно на неподвижные контакты.

Если взять, например обычный рубильник типа РБ, который установлен на каждом промышленном объекте, то его никогда не подключат верх ногами. Подключение питания к коммутационным аппаратам такого рода полагает только к верхним контактам. Отключил рубильник и ты знаешь, что нижние контакты без напряжения.

Сборка щитка для однокомнатной квартиры

В этом разделе я пошагово опишу свой опыт сборки распределительного щитка для однокомнатной хрущёвки.

Ниже ещё раз представлена принципиальная схема моего щитка:

Переходим к сборке:

Шаг 1. Снимаю крышку РЩ. Устанавливаю вводной автомат 32А на DIN-рейку.

Шаг 2. Подготавливаю проводы для соединения вводного автомата с первым и вторым УЗО.

Я использовал многожильный провод ПУГВ сечением 6 мм2:

Многожильный провод нельзя подавать на клемму автомата, так как соединение будет ненадёжным, поэтому его необходимо обжать с применением специальных наконечников НШВИ (одинарные и двойные).

Для обжима необходимы специальные пресс-клещи. Я использовал клещи КВТ ПКВк-10У.

1) Отмеряю необходимую длину провода и отрезаю.

2) Далее выполняю зачистку изоляции на длину чуть больше длины металлической части наконечника:

3) Затем вставляю зачищенный провод в наконечник «заподлицо» — не выступая за пределы:

4) Обжимаю клещами до характерного щелчка:

Таким образом, я получил аккуратно обжатый конец провода, который уже можно заводить под клемму автоматического выключателя:

Аналогичным образом выполняю обжим для двойного наконечника НШВИ-2:

В итоге я получил две заготовки для фазного и нулевого провода:

То есть в соответствии с моей схемой получается, что фаза с вводного автомата выходит параллельно на первое и второе УЗО, точно также и ноль:

Шаг 3. Устанавливаю УЗО №1 и №2 на DIN-рейку и выполняю подключение от вводного автомата в соответствии со схемой рассмотренной выше:

Шаг 4. Подготавливаю гребенчатую шинку для объединения автоматов в группу.

Гребенчатая шинка позволяет заменить перемычки из провода

Стоит сказать, что для применяемых мной автоматов можно было использовать специальную вильчатую шинку (тип fork). Для неё есть отдельные входы (см. фото ниже), что является очень неплохим решением, т.к. позволяет не зажимать вводной кабель и зубец шинки под одну клемму.

При применении такой шинки ввод фазы на автомат происходит снизу, а выход сверху, что несколько непривычно, однако производитель заверяет, что это вполне допустимо.

Я не смог приобрести вильчатую шинку, поэтому использовал стандартную гребёнчатую.

Так как у меня используется по три автомата в каждой группе, то я нарезал гребёнку соответствующим образом. Для этих целей я использовал ножницы по металлу. Пластиковый кожух был предварительно снят:

Шаг 5. Устанавливаю первую группу из трёх автоматов и выполняю подключение:

Важный момент: На фото ниже видно, что пластиковая изоляция гребёнки препятствует плотному контакту зубца (штыря) с фазным проводом, поэтому я немного подрезал пластик

Шаг 6. Устанавливаю вторую группу из трёх автоматов и выполняю подключение (по аналогии с предыдущим шагом):

Шаг 7. В корпусе РЩ, который я использовал, изначально установлены только две нулевые шины. А мне необходимо было подключить: ноль от первого УЗО, ноль от второго УЗО и заземление.

Важно: для каждого УЗО нужно использовать свою (отдельную) нулевую шину

Поэтому мной была приобретена и установлена на планку распределительного щитка дополнительная нулевая шина:

Шаг 8. Подготавливаю провода для соединения нулевого полюса каждого УЗО со своей нулевой шиной и выполняю подключение:

Шаг 9. Выполняю установку и подключение РЩ по месту.

Необходимо убрать заглушку в корпусе РЩ для того, чтобы завести кабели от групп потребителей и вводной кабель.

Далее щиток монтируется на стену. Я выполнял установку на стенку из ГКЛ, поэтому заранее смонтировал закладные из металлического профиля, к которым и закрепил данный щиток при помощи саморезов с прессшайбой

Далее выполняется подключение.

Совет: чтобы легче было определить к какой группе потребителей относится тот или иной кабель при подключении в щитке, можно использовать изоленту разных цветов, а также можно применять, например, белую изоленту и на ней наносить номер линии. Также можно с помощью маркера наносить метки (штрихи) непосредственно на изоляцию самих жил.

Ноль и фазу вводного кабеля подключаю к соответствующим полюсам вводного автомата.

Фазную жилу каждого потребителя подключаю к соответствующему автоматическому выключателю.

Нулевые жилы потребителей первой группы автоматов подключаю к первой нулевой шине, ноли второй группы – соответственно ко второй:

Убираю заглушки с передней панели корпуса РЩ с помощью строительного ножа:

Устанавливаю переднюю панель корпуса РЩ и закручиваю болты:

Распределительный щит для однокомнатной квартиры собран и установлен.

Несколько советов

Если вы впервые собираете ящик, то будьте крайне внимательны и соблюдайте наши рекомендации о том, как собрать электрощиток в частном доме 220в. Выбирайте только качественные автоматы, штекеры, разъемы, кабеля. Не экономьте на электропроводке — от нее зависит ваша жизнь, безопасность и комфорт.

1. Нарисованную ранее схему продублируйте. Одну спрячьте в надежном месте (к примеру, в домовую книгу), вторую наклейте на дверцу щитка. Через год-два вы напрочь забудете, как и что заведено в бокс, поэтому в случае необходимости ремонта придется заново все прозванивать и тратить на это время. Схема детально покажет вам все подключения. Она будет полезна и в том случае, если проводкой будете заниматься не вы.
2. На каждый автомат наклейте наклейку, подписав, за что он отвечает. К примеру “свет кухня” или “розетка зала”.
3. Группы проводов, входящие в бокс, объедините по общему признаку и промаркируйте.
4. После подключения напряжения следите за щитком. Даже если вначале все прошло удачно, то через час-два попробуйте автоматы и кабеля рукой, чтобы понять, не греются ли они. Нагрев говорит о том, что сила тока чересчур большая.

И последнее — периодически заглядывайте внутрь, чтобы определить, не началась ли коррозия, не требуется ли убрать пыль и паутину. Помните, что пыль проводит ток. Следуя нашей инструкции, вы сможете быстро и аккуратно собрать электрический щиток своими руками. Мы рекомендуем создавать схему не только подключения проводов к боксу, но и расположения всех кабелей в квартире (делается покомнатная аппликация с привязкой к константам). Это поможет вам при проведении будущего ремонта или поиске перегоревшего кабеля.

Последовательность правильного монтажа электрического щита

Для того, чтобы электрощит в доме был смонтирован правильно, следует использовать только качественные электротехнические изделия, а также расходные материалы. Только после окончания монтажа, в щиток подводят рабочее напряжение.

Правильная сборка трёхфазного электрощита имеет следующую последовательность:

Установка вводного автомата. Номинал устройства должен охватывать максимально потребляемую мощность. Так как в дом будут заведены 3 фазы, напряжение между которыми составит 380 В, то необходимо устанавливать трёхполюсный автоматический выключатель. Не рекомендуется для экономии средств монтировать 3 однополюсных автомата и соединять их специальной планкой. Вводной автомат устанавливается в левом верхнем углу щита и соответственно маркируется.
После вводного автомата необходимо установить УЗО. Номинал устройства должен соответствовать номиналу вводного выключателя

Также следует обратить внимание на ток отсечки — чем меньше этот показатель, тем быстрее УЗО отключит сеть. Существуют дифференциальные автоматы, включающие в себя защитные функции от короткого замыкания и отключение сети при возникновении тока утечки (УЗО и стандартный выключатель)

Использовать такое изделие проще, но его стоимость достаточно высока.
Правее УЗО, на небольшом расстоянии, монтируют нулевую шину. Современные шины предусматривают между медной планкой и корпусом щита пластиковый диэлектрик. Выполняется это для того, чтобы в случае отгорания нуля и попадания на него фазы, электрический щиток не оказался под опасным для жизни напряжением.
На планке с вводным автоматом, УЗО и нулевой шиной также могут быть размещены измерительные приборы и реле напряжения. Если монтировать вольтметр и амперметр в трёхфазную сеть, то необходимо выбирать изделия, отображающие как линейную, так и фазную нагрузку. А также способные показывать данные на каждой фазе отдельно.
На нижней DIN-рейке расположены автоматические выключатели силовых и осветительных линий. Чтобы не запутаться и постоянно не смотреть на номинал автоматов, изделия осветительной линии следует расположить на небольшом расстоянии от силовых выключателей.

После сборки щита его можно монтировать к стене и подключать провода от потребителей к автоматам. Пример схемы электрощита, количество автоматов может меняться в зависимости от желания хозяина.

Если щит учёта электроэнергии напряжением в 380 В расположен не на улице, то перед вводным автоматом монтируют сначала его. Но установка прибора контроля за расходом электроэнергии в доме неудобно, так проверяющие лица (для экономии времени и отсутствии хозяев) должны снимать показания на улице.

Что должно быть в электрощитке

В квартире и на даче есть несколько вариаций компоновки электрощитка. В большинстве случаев, это касается места монтажа вводного автомата и счетчика. В дачном домике могут счетчик разместить на столбе, а автомат — на стенке дома, практически под крышей.Иногда счетчик устанавливают в доме, но только в том случае, если постройка очень старая и нет других вариантов. На данный момент в жилых постройках приборы учета ставят довольно редко. Не смотря на то, что не было официальных поправок, связанных с этим вопросом. Если счетчик стоит внутри жилища, сетевая компания может установить свой счетчик с удаленной передачей данных между высоковольтной линией и кабелем ввода в дом.

Проверка работы РЩ

Расценка на монтаж шкафа распределительного включает в себя проверку работоспособности электроустановки. Производится она путем массового (последовательного) включения всех возможных потребителей, после чего необходимо пройтись по всему объекту, проверив каждую розетку с помощью какого-нибудь заведомо работоспособного переносного электроприбора. Если ни на одном из этапов автоматика не отключила питание линии, значит, монтаж осуществлен верно.

Затем необходимо некоторое время понаблюдать за РЩ в режиме полной нагрузке. Если наблюдается искрение, дым, слышится треск, чувствуется запах гари, это свидетельствует о ненадежном контакте в одном из соединений, вызывающим перегрев, либо о неисправности прибора автоматики, который требуется заменить.

В случае отсутствия вышеобозначенных явлений рекомендуется проверить работоспособность основных узлов, обеспечивающих безопасность эксплуатации внутренней электросистемы — УЗО. Для этого используется специальный тестер, создающий утечки нормируемой величины (10, 30, 300 мА). Цена данного прибора вполне доступна даже для частного мастера. Некоторые модели оснащены собственной кнопкой контроля, при нажатии на которую устройство должно мгновенно отключаться.

Нормы и требования

Проектировщик анализирует огромный массив информации из различных источников. Вот основные нормативные документы, разбитые на группы:

1. Электроснабжение:

• ПУЭ «Правила устройства электроустановок»;
• СП 31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий»;

1. Освещение:

• СП 52.13330.2011 Естественное и искусственное освещение (Актуализированная редакция СНиП 23-05-95);
• ВСН 59-88 «Ведомственные строительные нормы. Электрооборудование жилых и общественных зданий. Нормы проектирования»;

1. Молниезащита:

• РД 34.21.122–87 «Инструкция по устройству молниезащиты зданий и сооружений»;
• Руководство по защите электрических сетей 6—1150 кВ от грозовых и внутренних перенапряжений.

1. Заземление:

• ГОСТ 12.1.030-81 (2001). «Электробезопасность. Защитное заземление. Зануление»;
• ГОСТ Р 50571.10-96 «Заземляющие устройства и защитные проводники».

Выбор автоматов в домовой или квартирный щиток

В электрощитке могут использоваться следующие виды устройств:

• Автомат. Помогает отключить все питание с помощью ручного управления, а также реагирует (разрывает цепочку) при КЗ в цепи.
• УЗО. Этот прибор регулирует процесс утечки тока, который возникает при повреждении изоляции или в случае, если кто-то схватился за провод. При возникновении одной из вышеуказанных ситуаций цепочка разрывается.
• Диф. автомат в одном корпусе содержит два устройства: контролирует и наличие КЗ и тока утечки. Именно благодаря своей универсальности, подобные автоматы пользуются огромной популярностью.

Дифференциальные автоматы нередко устанавливают вместо связки — УЗО+автомат. Так, можно сэкономить место в электрощитке — его потребуется меньше на 1 модуль. Иногда это помогает спасти ситуацию: к примеру, вам необходимо включить еще одну линию электрического питания, а места нет, как и свободного автомата

В таких случаях приходиться все решать слишком радикально, поэтому проще оставить немного места.Важно! Диф-автомат ставят вместо связки автомата и УЗО

Чаще всего монтируется два устройства. Во-первых, это дешево (диф.приборы стоят дороже), во-вторых, при срабатывании одного из защитных аппаратов, вы точно поймете, что случилось и что стоит искать: КЗ (если вырубается автомат) или утечку (включилось УЗО). При срабатывании диффференциального автомата, с большей долей вероятности, вы этого не обнаружите. Однако, выход есть, можно поставить специальную модификацию, которая имеет флажок, который показывает, из-за какой проблемы, оборудование стало подавать сигналы.

УЗО выбирают по току, который нужен для потребителей этой группы. Высчитывается он легко. Сложите макс. мощности всех работающих аппаратов в группе, разделите на 220 В, получите нужный результат. Номинал прибор лучше взять чуть больше, иначе он вырубится из-за перегруза. К примеру, сложив мощность всех приборов в группе, вы получите 6,5 кВт (6500 Ватт). После деления на 220 В, получится 6500 Ваттт / 220 В = 29,54 А.

Заключение

Монтаж и сборка электрощитка – это трудоемкий и ответственный процесс. От обдуманных действий и принятия всех мер безопасности зависит надежность и длительность службы прибора. Необходимо учитывать все правила, нормы и требования техники выполнения работ с электроприборами.

При возникновении любых истоков дыма, искрения или излишнего нагрева элементов при пусконаладочных работах, необходимо незамедлительно отключить оборудование от сети и провести его полную проверку мультитестером. Качественные комплектующие, вдумчивый подход, точный расчет – гарантия успешного монтажа и работы распределительного щита.
