Как подключить видеодомофон в частном доме или в квартире

Вызывная панель

Материалом для качественных блоков вызова служит укреплённый металлический сплав толщиной 8-11 мм, покрытый антикоррозионным составом. Крепления комплектуются винтами без шлицов, что даёт дополнительную защиту от снятия.

Существуют два типа вызывных панелей по принципу крепления:

Накладные модели менее надёжны перед внешним воздействием, так как их элементы выступают над стеной. Крепление производится под углом для удобства пользования, посредством установки на угловую накладку. Для защиты от дождя существует специальный козырёк. Крепление всего комплекта производится на 4-6 дюбелей.

Встраиваемые модели более надёжны, но их монтаж требует больших трудозатрат. Необходимо выбить в стене нишу по габаритам встраиваемой пластиковой коробки, закрепить с помощью цемента и дополнительных креплений входящих в комплект.

Прорезать штрабу от установочной коробки до отверстия вывода кабеля.
Обязательно размещение кабеля в пластиковой гофре или металлическом рукаве.
Зашпатлевать штрабу и щели возле монтажной коробки.
Закрепить в нише устройство, подключить питание, передающие и управляющие провода по схеме.
Закрепить внешнюю антивандальную панель.

Важно! Нельзя устанавливать вызывное устройство с камерой в местах ярко освещённых солнцем или напротив источника искусственного освещения. Высота установки видеодомофонной вызывной панели обычно 1400 – 1500 мм от пола

В таком случае угол обзора камеры охватывает голову и грудь посетителя в диапазоне от 1800 – 1200 мм, при условии, что объект находится не ближе 0,5 м от объектива камеры

Высота установки видеодомофонной вызывной панели обычно 1400 – 1500 мм от пола. В таком случае угол обзора камеры охватывает голову и грудь посетителя в диапазоне от 1800 – 1200 мм, при условии, что объект находится не ближе 0,5 м от объектива камеры.

Подключение

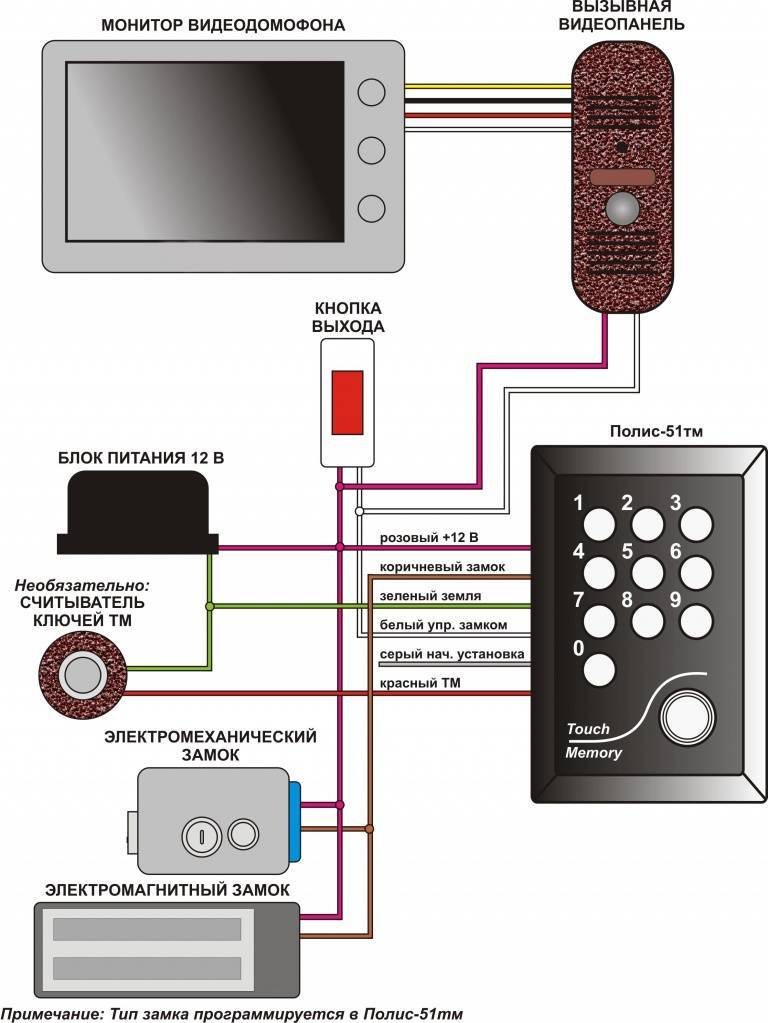

Пошаговая инструкция, как самостоятельно подключить видеодомофон Элтис, Cyfral (Цифрал) с контроллером z 5r:

К данному контроллеру можно подключить считыватель ключей (touch memory) или зуммер, кнопку, которая будет использоваться для открытия электромеханического замка, подсветку, сам замок и блок питания;
Зуммер и датчик двери являются необязательными деталями, в то время как от кнопки открывания дверей и блока питания зависит работа всей системы. При необходимости также производится установка экрана, через монитор может производиться оптический контроль;
Для соединения платы наиболее часто используется клеммная колодка, к контактам которой подключатся нужные провода сети;
После просто подключаете все нужные провода к квартирной трубке и проверяете правильность полярности.

Также большой популярностью пользуются отечественные модели домофонов, в частности это КС-2006. Для их подключения могут использоваться схемы с двумя коммутаторами, одним модулем соединения, на несколько абонентов и т. д.

Что делать, если отключили домофон Факториал, Eltis от сети питания:

Витая пара проводов чаще всего установлена в квартирном щитке. Чтобы её найти, Вам нужно открыть щиток, где производилось подключение кабеля домофона Urmet, Цифрал, Факториал и т. д. к подъездному или дверному замку;
После определите, какие провода отвечают за десятки, а какие за единицы. Это можно сделать, посмотрев аналогичные кабели на соседних подключениях;
Обязательно следите за полярностью;
При подключении домофона коттеджа достаточно будет просто полярно соединить кабеля коммутатора и отпирающего замка.

Расценки на ремонт или установку переговорных систем могут разниться в зависимости от города и конкретной компании. В среднем цена подключения домофона варьируется в пределах 200–500 рублей (стоимость указана только за проведение работ, без прайса на затраченные провода). К примеру, подключить вызывную панель МВК-325 УКП в Москве и СПб будет стоить 500 рублей.

Список источников

www.asutpp.ru
vseovideo.ru
vdomofony.ru
stroy-podskazka.ru
mezhdveri.ru
svs.guru
tehznatok.com
safeness.xyz

Правила монтажа

Во время проведения работ, особенно связанных с электричеством, необходимо придерживаться некоторых правил использования оборудования.

Если аппарат использует внешний трансформатор, то его подключение должно выполнятся к сети защищённой автоматом не более 10-16 А.

Рекомендуется перед трансформатором ставить УЗО (устройство защитного отключения) на 30 мА.

Блок трансформатора должен быть жёстко закреплён, а кабеля необходимо прокладывать в защитных коробах или гофре.

Оставляйте «хвосты» кабелей не менее 15-20 см перед подключаемым устройством.

Прокладку кабеля снаружи лучше проводить под землёй, избегайте «воздушного» способа.

Все кабеля, особенно витая пара с экранирующей оплёткой, должны быть надёжно заземлены.

Особенности кабеля

Кабель подбирают в зависимости от типа домофона и места монтажа Любой провод состоит из 2 элементов:

Токопроводящая жила – из медной или алюминиевой проволоки, она передает электрический ток.
Изоляция – оболочка. Не допускает механического повреждения жилы, защищает от попадания влаги и действия солнечных лучей, предупреждает влияние внешних помех, экранирует токопроводящую жилу.

Изоляция определяется типом домофона и способом монтажа. Если провода прокладывают внутри здания, тем более в частном доме, к ним предъявляют только одно требование: надежно защищать потребителя от поражения током. Но если кабель устанавливают на улице, выбирают вариант с оболочкой из полиэтилена.

Помехозащищенность, обеспечивает металлическая оплетка жилы – экран.

Устройство и особенности подключения видеодомофона

Видеодомофон, используемый вместо трубки, устроен по-особенному. Например, система Quantum QM-4HP предполагает подключение одной вызывной панели, блока видеопамяти и дополнительной аудиотрубки. Домофон этой марки оснащён монитором и работает по четырём проводам. Устройство показывает чёрно-белое изображение, а крепится к стене.

Видеодомофоны, в отличие от аудиотрубок, подключаются по четырёхпроводной схеме

Чтобы подключить видеодомофон, полагается подготовиться, запланировав монтаж устройства до отделочных работ, проложить в стене кабели, установить домофон в нужном месте и проверить, как функционирует. При этом хозяин дома должен выполнить все перечисленные действия:

Выбрать место для прокладки проводов и установки блока питания вместе с панелью до отделки прихожей, поскольку это позволит спрятать все элементы системы в стене.
Предусмотреть монтаж резервного источника питания при отсутствии напряжения, что будет гарантировать автономную работу домофона при отключении электричества.
Смонтировать вызывную панель и камеры на высоте 1, 6 – 1, 7 м в местах, где для просмотра изображения на домофоне не возникнет никаких преград.
Проложить провода, воспользовавшись схемой, в которой применяется 4, а не 2 провода, как в случае с установкой аудиотрубки.
Заключить провод, передающий картинку, в оплётку, чтобы снизить помехи от проходящих рядом жил. Для подключения видеодомофона можно использовать комбинированный кабель для систем видеонаблюдения марки КВК-П 2х0,75.

Грамотное подключение видеодомофона — это залог стабильной работы электронной системы. Чтобы монтаж устройства прошёл без ошибок, мастера советуют располагать монитор и вызывную панель на расстоянии, не превышающем 40 метров. В противном случае сигнал будет пропадать, не доходя до объекта.

Видео: монтаж домофона

https://youtube.com/watch?v=4ez0jo-wqrw

Установка домофона — дело хорошее. Устройство выступает преградой для тех, кто не приглашён в гости, и воров. Благодаря домофону происходящие за дверью события можно просмотреть на экране в любой момент.

Схемы подключения БУЗ и электромеханического замка

Возвращаемся непосредственно к схеме подключения БУЗ. Заводите кабель КСПВ внутрь замка.

Если там на клеммах есть заводские жилы, удалите их. Далее размещаете внутри блок управления замком и подключаете к нему провода:

Два выведенных конца от БУЗ заводите на родные клеммы замка в любой последовательности.

Если у вас БУЗ с тремя проводками, то здесь схема подключения будет выглядеть вот так:

На два провода нужно подать питание “+” и “-”(GND), а третий вывести непосредственно на клемму замка. При этом на минусовой провод еще подключается один из выводов “замок” с вызывной панели.

Второй вывод “замок” подается напрямую на электромагнитную катушку дверного замка.

После всех описанных работ подключаете панель видеодомофона к розетке и проверяете работоспособность системы. Настройки осуществляются согласно инструкции вашей модели.

Чтобы самостоятельно выйти из дома через калитку (в том числе, когда нет света), нажимаете на замке на специальную кнопку. Она обеспечивает открывание механизма.

Если вам при монтаже потребуется перевернуть язычок замка (зависит от расположения и направления открывания калитки), нажимаете на него рукой и вытаскиваете со штока концевой шплинт.

После этого, ослабив пружину, но не выдвигая шток до самого конца, поворачиваете язычок вокруг своей оси. Задвигаете шток на свое место и шплинтуете.

Не забывайте, что все подобные системы — это, по сути, защита от добрых людей. Если нехороший человек (вор), захочет проникнуть через калитку, ему будет достаточно сдернуть вызывную панель и замкнуть пару нужных проводков.

Поэтому не пренебрегайте остальными системами безопасности, либо выключайте домофон, когда уезжаете из дома.

https://youtube.com/watch?v=BLLM8TvWZLk%3F

Источники — cable.ru, Кабель.РФ

Схемы подключения дополнительного оборудования

Многие современные модели видеодомофонов имеют расширенный интерфейс. К ним можно подключить дополнительное оборудование: видеокамеры, вызывные панели, дополнительные блоки памяти.

Такие устройства повышают уровень безопасности и комфортность пользования аппаратурой. Особой проблемы как подсоединить видеодомофон к нескольким разнотипным устройствам не возникает.

Контакты на шинах видеопанели и клеммы на удалённых устройствах имеют соответствующую маркировку, у большинства производителей стандартизированную.

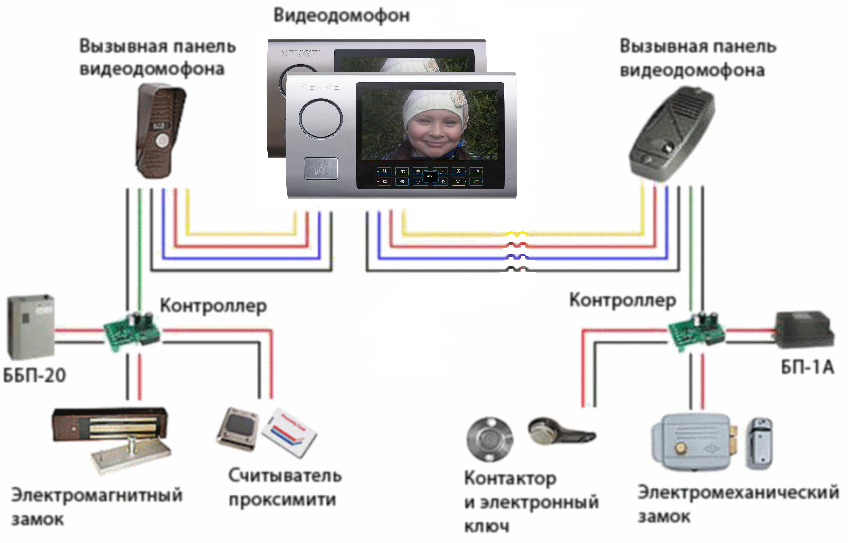

1. Схема подключения дополнительной камеры и вызывной панели с контроллером электромеханического замка.	2. Схема подключения двух вызывных панелей и двух замков с дополнительными источниками питания.

3. Подключение двух мониторов к одной вызывной панели. Сигнал вызова передаётся одновременно на оба устройства.	4. Подключение дополнительного блока памяти для расширения функции видеосъемки.

Как правильно подключить видеодомофон

Каким кабелем подключить видеодомофон? Для подключения видеодомофонов рекомендуется использовать комбинированный коаксиальный кабель с волновым сопротивлением 75 Ом, например, КВК 2х0,75. Использование коаксиального кабеля позволяет исключить помехи и искажения видео и аудиосигналов. А вот подключать через UTP/FTP, КСПВ или аналогичный кабель большинство производителей не рекомендует, т к это может привезти или к помехам на изображении, или к проблемам со звуком (замиранию разговора или уменьшению громкости). Точнее подключать можно, но только на небольших, до 10 метров, расстояниях. Хороший КВК 2х0.75 можно без проблем использовать для подключения на 80 – 100 метрах. Что делать, если витая пара уже прокинута? Можно попробовать подключить вызывную панель к видеодомофону по следующей схеме:

Если объединяется два монитора для работы в интеркоме, то схема будет выглядеть следующим образом:

Если же это не поможет и будут наблюдаться проблемы со звуком, то можно попробовать установить керамический конденсатор на 0,1 – 0,5 мкФ со стороны вызывной панели, между аудио и GND проводом.

Для подключения замка можно использовать ШВВП или аналогичный кабель, сечение которого подбирается исходя из расстояния, тока потребления замка и напряжения, которое выдает источник питания. Для электромеханических можно использовать БП-1А-2, который имеет дополнительный импульсный выход с повышенным напряжением, тем самым компенсирует его падение на больших расстояниях.

Ниже приведены две схемы подключения видеодомофона – с электромеханическим и с электромагнитным замком. Для подключения электромагнитного замка требуется использовать контроллер (в большинстве случаев, хотя некоторые вызывные панели могут управлять и магнитным замком). Еще один, очень важный момент – как подключить провода видеодомофона и вызывной панели. Подключение вызывной панели к видеодомофону производится согласно назначению проводов (т е аудио к аудио, видео к видео и т д), а не их расцветке, т к у монитора белый может быть видео, а у вызывной панели – аудио.

Схема подключения видеодомофона с электромеханическим замком:

Схема подключения видеодомофона с электромагнитным замком:

Виды домофона

И в первую очередь стоит рассмотреть существующие виды, коих всего два:

Разница между ними существенная, потому как установка видеодомофона позволит видеть и слышать того, кто звонит в дверь. В случае же с аудио решением такое невозможно и идентификация посетителя возможна исключительно по голосу. Преимущество видеодомофона также заключается в том, что он может выступить в роли регистратора, так как зачастую доступная функция записи видео. Место, в которое оно сохраняется, также может быть настроено — локальный или облачный сервер.

Если же затронуть вопрос подключения, то отличие между ними не столько большое, чтобы оно стало решающим фактором при выборе. Функция передачи видео добавляет максимум два провода в общую схему, что при изначальной установке не способно вызвать каких-либо осложнений.

Отдельно выделить стоит те устройства, что могут работать удаленно. Связь между подъездом или воротами с квартирой осуществляется посредством радиоканала или интернета. И, учитывая факт исключения любых проводов, — это исключит привычный подход к монтажу видеодомофона. Тем не менее компенсируется такая функциональность ценой, которая в разы превышает стоимость стандартной установки домофона в частном доме, особенно своими руками.

Дополнительные функции и конструктивные элементы

В принципе, все остальные вспомогательные компоненты, не упомянутые ранее, должны расширять функционал системы и повышать ее надежность, иначе они попросту не имеют смысла.

— дополнительная кнопка вызова позволяет пригласить консьержку, если вы потеряли собственный ключ или, будучи гостем, забыли конкретный адрес посещаемого;

— подсветка, которая позволяет передать на камеры максимально качественное изображение посетителя ночью либо при неблагоприятных погодных условиях.

Кроме того, контрольные панели видеодомофона могут обладать интерфейсом для подключения дополнительных камер с целью организации видеонаблюдения с нескольких точек, а также взаимодействовать с датчиком движения, активирующим видеозапись при начале каких-либо событий в области мониторинга.

Читать также: Какое масло заливают в рохлю

Чтобы не тратить деньги впустую на продвинутый функционал, который в реальности вам вряд ли пригодится, перед приобретением конкретной видеодомофонной системы четко определите задачи, которые она должна выполнять, и учтите существующие условия эксплуатации.

Способы подключения многоквартирных подъездных домофонов

Установив домофон в подъезд, жильцы коллективным решением ликвидируют множество проблем. В том числе и по ограничению доступа нежелательных гостей. Определенная квалификация и знание электрической схемы домофона позволят осуществить установку даже непрофессиональным монтажникам.

Многоквартирные конструкции подразделяются на 2 разновидности:

Цифровая.
Координатная.

Оба типа схожи по принципу работы и комплектности, но отличаются способами коммутации внутреннего телефона (трубки) в квартире. Наиболее распространенные марки оборудования – Metakom, Eltis, Cifral, Vizit, Commax, Laskomex.

Цифровая система

Установка цифровой домофонной сети, согласно смете, обойдется дороже, чем координатной. Дело здесь не только в более сложной схеме подключения, но и в оборудовании. А для многоквартирного дома его понадобится немало, учитывая разветвленную коммутацию, поэтажную разводку. Вот и думайте, что предпочтительнее для установки домофона. А заодно согласуйте принятое решение с другими жильцами.

Число обслуживаемых абонентов ограничено: до 255 человек. К главной магистрали, пересекающей подъезд по вертикали, подводятся провода от отдельных абонентских трубок. Схема подключения – параллельная.

Координатная система

Данный способ отличается некоторой внешней сложностью: многожильным кабелем отдельно подключаются десятки и единицы, образующие номер квартиры. Некоторые трудности монтажа компенсируются независимой, надежной работой домофона у каждого абонента. Поломка отдельных трубок не влияет на функционирование всей сети.

Как подключить трубку домофона самому ( теория) часть1

Единственная тонкость – тщательное следование полярности при подключении внутриквартирных магистралей. Допускается использовать терминалы (трубки) нескольких производителей, они могут быть не одинаковыми.

Основные модели, их назначение и особенности

Модельный ряд домофонов фирмы Vizit представлен в поколениях и сериях, различия между которыми, обусловлены возможными модификациями, количеству единовременных абонентов, степенью защиты и целью назначения. Выглядит это так:

Серия SM и N для вызова ста единовременных абонентов – используется в многоквартирных домах и подразделяются на модели БВД: SM101T, SM101R, и N101RTCP без использования камер. Оснащены подсветкой клавиш, и подразумевают оснащение до шести ста ключей. Имеют модификацию с оснащением встроенной камеры – модель N201FCP, с функцией вызова двух ста абонентов.

Многофункциональная серия БВД 300 – включает в себя такие модели как:

БВД 306 – для вызова от двух до шести единовременных абонентов, в зависимости от модификации.

БВД 310 – для вызова от двадцати до восьмидесяти абонентов.

БВД 313, 314, 316, 323 – для использования как в частном доме – офисе, так и в многоквартирных домах. Отличительной особенностью является повышенные защитные функции в зависимости от конкретной модели и модификации.

Серия 400 Comfort – новейшая линейка домофонов для использования в частных и многоквартирных домах, офисах, отелях и предприятиях, при единовременном вызове до двух ста абонентов в зависимости от модификации.

– БВД 403A, 411A, 405A,405A-2,405A-4 – без использования встроенных камер.

– БВД 403CPL,410, 405CP1,405CP-2,405CP-4,444-1,2,4 – с встроенными камерами.

Число единовременных абонентов указано в виде последней цифры.

– БВД – 431, 432. Вызов до двух ста абонентов.

Классификация домофонов производиться по трем признакам:

1.По средствам связи

Звуковые домофоны – с функцией голосовой связи;
Видео домофоны – с возможностью вывода картинки на экран, с целью визуального опознавания посетителей.

2.По числу возможных абонентов

Многоквартирный – комплексная система, с возможностью обслуживания до двух ста абонентов в одном здании.
Для одного подъезда – от десяти до ста абонентов.
Офисный (или групповой) – от одного до шести абонентов.
Индивидуальный – при обслуживании одного абонента, например, в частном доме.

3.По типу соединения основных и внешних блоков, от внешней двери к внутренним

С использованием двух проводов – цифровой метод пересылки сигналов, голосовой информации, адресов и команд.
Матрично-координатный метод, с использованием двадцати проводов (в основном для видео домофонов).

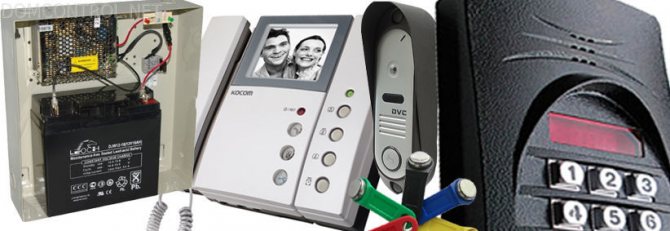

Комплектация видеодомофонов

Установка видеодомофона в квартире будет успешно проведена при наличии основных элементов:

Панель для вызова;
Монитор приема звонка;
Кабель для подключения к видеодомофону;
Сам замок двери;
Блок питания.

Комплект видеодомофона Современные устройства контроля доступа делятся по основным параметрам:

Изображение	Черно-белое	Цветное
Возможность записи видео	Да	Нет
Камера	Открытая	Закрытая
Технология передачи изображения	CRT	LCD
Закрывающий механизм двери	С электромагнитным замком	С электромеханическим
Способ подключения	Проводные	Беспроводные

Видеодомофоны представлены на рынке огромным числом моделей, которые позволят выбрать наилучшее и более подходящее сочетание параметров для каждого абонента. Схема подключения видеодомофона может отличаться в зависимости от модели устройства, количества камер.

Схема подключения

На схеме видеодомофона, расположенной выше, имеется блок питания, который подключен ко всем устройствам в системе, встречаются модификации, где каждый элемент снабжается собственным источником питания.

Схема не особо сложная, но имеет свои особенности, если все грамотно изучить, то можно установить видеодомофон своими руками. Для этого понадобится комплект домофона, замок для двери, который приобретается отдельно в зависимости от желания собственника помещения, рабочий инструмент. При правильно выстроенной последовательности действий подключить видеодомофон самостоятельно не составит труда.

Если система контроля доступа имеет возможность записывать данные, то в схему добавляется устройство хранения информации, которое может быть представлено встроенной картой памяти в монитор домофона или же внешним устройством (ресивером, сервером).

Типы домофонов и их основные производители

Исходя из функциональности, системы домофонов можно разделить на 2 группы: аудиодомофоны и видеодомофоны.

Первый вид работает с человеком только исходя из его голоса, второй способен определить человека и с помощью голоса, и используя видео.

Второй тип может работать не только как обычный домофон, но и способен служить как видеорегистратор, который может записывать происходящее на любой вид носителей.

Однако установка видеодомофона в частном доме не требует лишних затрат и умений. Такой домофон отличается от обычного только тем, что передает видеосигнал, а чтобы у вас появился видеодомофон достаточно приобрести специальный экран и протянуть 2 дополнительных провода для успешного соединения.

Таким образом, установка видеодомофона в частном доме вполне простая процедура.

Также существуют производители домофонов, которые создают устройства, которым почти не нужны провода, она способны работать через радиосигнал или Интернет, только стоимость таких СКУД также увеличится, за счет необходимых новых модулей для связи.

Как подключить видеодомофон?

Сегодня на рынке представлено множество вариантов как домофонов, так и устройств, позволяющими улучшить их функциональные характеристики. Если описывать рынок кратко, не вдаваясь в специфические особенности изделий отдельных производителей, легко выделить три главных сектора устройств:

координатные, отличить которые просто — у них для каждой квартиры выделена отдельная пара проводов, которые подключаются к клеммной гребенке на плате (корпусе) устройства;
цифровые, предполагающие прокладку единой линии связи для всех абонентов и наличия в каждой трубке системы опознавания предназначенного ей сигнала.

Вне зависимости от того, какая модель устройства, расширяющего функционал, выбрана — подключение видеодомофона к подъездному домофону своими руками не потребует вмешательства в электронные схемы уже установленного оборудования.

В некоторых вариантах работ, для определенного класса систем обеспечения безопасности — может понадобиться вскрытие корпуса. Речь в этом случае будет идти о значительной модификации функционала, доступности видеосвязи для всех абонентов или других расширенных свойствах уже установленного устройства.

В зависимости от модели, установленной на двери, будет отличаться электрическая схема подключения видеодомофона к подъездному домофону. Она также зависит от типа сопрягающего устройства, которое нужно выбирать внимательно, чтобы получить хорошие характеристики как звуковой, так и видеосвязи. От модели адаптера будет также зависеть не только процесс, как подключить видеодомофон к подъездному домофону, но и сама возможность реализации такого улучшения.
