Подключение бойлера к водопроводу
После того, как выбора сделан, и коробка с бойлером распакована, нужно озаботиться установкой и подключением агрегата к водопроводной и электрической сети.
Вешаем на стену
Неважно, в кухне или в ванной будете вешать, главное – выбрать несущую стену
Бойлер, заполненный водой, может весить свыше ста килограммов, поэтому не допускается его монтаж на межкомнатные перегородки, простенки и другие непрочные конструкции. Несущая стена обычно из бетона или кирпича. Для повеса будет нужно:
- перфоратор;
- два анкера-крюка;
- строительный уровень;
- рулетка;
- гаечный ключ.
Монтаж бойлера – пошаговая инструкция
Вешают бойлер таким образом:
Шаг 1. Рулеткой измерьте расстояние между крепёжными проушинами бойлера. На высоте, где будет висеть бойлер, отложите это расстояние с помощью карандаша. Уровнем проверьте совпадение отверстий с горизонтом.
Шаг 2. Перфоратором пробурите отверстия в стене чуть глубже длины анкеров. Диаметр отверстий должен позволять вставить анкера внатяг, чуть подбивая их молотком. Гаечный ключ накиньте на гайку и поочерёдно затяните крепёж на обоих крюках. Лепесток анкера разойдётся в стороны и надёжно заклинит анкер в стене.
Цены на популярные модели перфораторов
Перфораторы
Шаг 3. Возьмите бойлер и наденьте его проушинами на крюки, чуть наклони в сторону стены. Если аппарат большой, пригласите помощника, особенно если вешаете со стремянки или табуретки.
Подключаем к трубопроводам
Все производители маркируют патрубки бойлера в синий и красный цвет. Первый подключается к подаче холодной воды, второй врезается в разводку горячей. Есть несколько моментов, которые нужно учесть перед подключением бойлера к водопроводу.
Многое будет зависеть от типа водопровода. Если у вас трубы открытого типа, то нужно просто убрать лишнее, чтобы доступ к ним был удобен. Для врезки в скрытые трубы придётся снимать плитку и выдалбливать каналы для доступа к трубам. Такую установку следует приурочить к ремонту ванной комнаты.
Схема подключения бойлера
Бойлер можно установить в помощь к централизованному горячему водообеспечению. При этом выход водонагревателя осуществляется также через тройник в горячую магистраль. На входе в квартиру и на выходе из бойлера в обязательном порядке ставят запорные краны. С их помощью можно перекрыть горячий канал от котельной и пользоваться только бойлером или наоборот, перекрыть подачу из бойлера в случае его обслуживания.
Соединение труб – пошаговая инструкция
Для соединения металлопластиковых труб потребуются резьбовые фитинги. Для полипропиленовых – специальный паяльник, который можно арендовать в строительном магазине. Если вам достались входные металлические входные трубы, и менять их на пластик вы не собираетесь, то можно устроить всю разводку на гибких шлангах – во внешней металлической оплётке или с внутренней уплотнительной рубашкой. На концах металлических труб нужно будет нарезать резьбу для накручивания переходников. Разберём это вариант по шагам.
Шаг 1. Найдите точки входа и выхода патрубков для бойлера. Удобнее всего это делать в уже готовых ответвлениях. Таким узлом станет отвод холодной воды на наполнение бачка унитаза. В трубе уже есть готовый тройник. Всё, что нужно – это прикупить ещё один тройник и накрутить его на существующую резьбу. Делайте это с фум-лентой во избежание протечек. Затягивайте разводным или газовым ключом.
Находим точки входа и выхода патрубков для бойлера
Шаг 2. После того, как установлен тройник на холодную воду, возьмите гибкий шланг и соедините патрубок холодной воды на бойлере с одним из выходов на тройнике. На второй выход наверните снятый раньше шланг к бачку унитаза. На входе в обязательном порядке ставят предохранительный клапан. Он служит для аварийного сброса давления при чрезмерном нагреве воды.
Соединяем патрубок холодной воды на бойлере
Шаг 3. Найдите место на горячей магистрали, куда можно врезать тройник. Это можно сделать там, где подключаются краны воды в ванной или на кухне. Гайка патрубка крана отвинчивается, на фум-ленту сажается тройник, потом на один из выходов обратно навинчивают выход к крану, а на свободный – вход горячей воды из бойлера. На патрубке водонагревателя, маркированного красным, обязательно установите запорный кран флажкового типа, чтобы кипяток из бойлера можно было в любой момент перекрыть.
Шаг 4. Проверьте работоспособность бойлера, открыв кран горячей воды и отвернув все запорные вентили. Из крана начнёт выходить воздух, пока бак не заполнится. По мере накопления воды она польётся из крана, после чего его можно закрывать и включать бойлер в сеть. Если в розетке нет заземления, нужно заземлить бойлер принудительно через стальную проволоку.
Подключение к сети — выбор кабеля и автомата
На трехфазном устройстве кабель 4-х жильный. На однофазном – трехжильный.
При этом на приборах большой мощности (выше 10кВт), ноль зачастую вообще не используется.
То есть, на однофазных устройствах вы подключаете Ноль+Землю+Фазу L1. Если на клеммах есть второй контакт L2, делаете на него перемычку.
На трехфазных водонагревателях мощностью 6-10кВт подключаются только две фазы и ноль (полюса для подключения – Pe, N, L1, L2).
А вот на экземплярах 12-15кВт идет только три фазы и земля.
Нулевой провод вообще не задействован в электроснабжении!
Заводской кусок кабеля удаляется и к месту установки выводится цельный провод непосредственно от щитовой.
Кабель какого сечения и какой дифф.автомат или УЗО здесь подобрать? Все зависит от мощности и рабочего напряжения проточного водонагревателя.
При выборе ориентируйтесь по следующим таблицам. Для однофазных водонагревателей:
Для трехфазных водонагревателей с нолем:
Для трехфазных водонагревателей без ноля:
Обратите внимание, на некоторых марках внутри устройства имеется кнопка предохранителя. Она защищает от избыточного давления или сухого включения
Перед самым первым запуском после присоединения всех проводов не забудьте проверить ее положение
Она защищает от избыточного давления или сухого включения. Перед самым первым запуском после присоединения всех проводов не забудьте проверить ее положение.
Подключение проточного водонагревателя к водопроводу
Проточный водонагреватель электрический можно подключить к воде несколькими способами.
Способ первый — простой
Берем душевой шланг, откручиваем «лейку» и подсоединяем шланг ко входу холодной воды в водонагреватель. Теперь, установив ручку смесителя в положение «душ», мы можем пользоваться водонагревателем. Если ставим ручку в положение «кран», то из крана идет холодная вода, минуя обогреватель. Как только централизованную подачу горячей воды восстанавливают – отключаем водонагреватель от «душа», прикручиваем обратно «лейку» душа и дальше наслаждаемся благами цивилизации.
Способ второй — более сложный, но более правильный
Подключение водонагревателя к водопроводу квартиры через отвод для стиральной машины. Для этого используем тройничок и моток фумленты или нити. После тройника, для отключения водонагревателя от воды и для регулировки напора и температуры воды из водонагревателя, необходим кран.
При установке крана следует также обращать внимание на удобство пользования последним. Ведь мы будем неоднократно в дальнейшем открывать-закрывать его
Участок нашего водопровода от крана до водонагревателя можно смонтировать, используя различные трубы: от металлопластика и ПВХ до обычной гибкой подводки. Быстрее всего, конечно, сделать подводку, используя гибкие шланги. При необходимости, наш водопровод можно закрепить к стене (или другим поверхностям), используя скобы или какие-либо другие средства крепежа.
Установка и подключение проточного водонагревателя к водопроводу и электросети
Подсоединение к трубам горячей и холодной воды
После кабеля переходим к сантехнической запорной арматуре.
Водонагреватель имеет два выхода с резьбой ½ дюйма (G1/2). Здесь в отличие от ранее рассматриваемого варианта, на холодный и горячий отвод необходимо установить по вентилю соответствующего размера.
Все резьбовые соединения лучше делать на аэробном герметике. Это гораздо быстрее и надежнее, плюс не требует от вас каких-то особых навыков сантехника, как при работе со льном или паклей.
Обрабатываете резьбу спиртосодержащей жидкостью, удаляете все пылинки и соринки, наносите небольшой слой герметика и закручиваете арматуру.
Данную сборку необходимо оставить на некоторое время, чтобы герметик схватился и “встал” (длительность высыхания смотрите на тюбике).
Где следует устанавливать мощный проточный водонагреватель на весь дом? Самое удачное место – возле коллекторной группы, там где идет разводка всей сантехники.
Для этого в конце коллектора придется установить тройник. Монтируете его на трубу ГВС и ХВС.
К этому же месту с щитовой должен приходить и кабель. Хотя как мы рассматривали ранее, ноль иногда бывает и не нужен, кабель лучше протянуть пятижильный (для 3-х фазного прибора) ВВГнг-Ls 5*4мм2 или ВВГнг-Ls 5*6мм2.
Пустая незадействованная жила будет резервной, что называется на всякий случай.
Для разметки точек крепежа во многих комплектах идет специальный шаблон. Если его нет, воспользуйтесь линейкой.
Ошибка №6 При этом соблюдайте минимальные расстояния до ближайших объектов.
Особенно это касается нижней кромки. Оставите мало места, в дальнейшем столкнетесь с проблемой подключения нижней подводки.
После монтажа корпуса подгоняете трубки и фитинги от коллектора до вентилей на проточнике
Не важно, что это будет – медь или дешевый полипропилен
После примерки и подгонки обжимаете и спаиваете все фитинги.
Когда не хотите заморачиваться с паяльником или прессом, можно обойтись гибкой подводкой.
Это самый недорогой и быстрый вариант подключения проточника. Таким способом можно подсоединиться практически в любом месте.
Делаете на основных трубах отвод через Т-образный тройник и соединяете прибор армированными гибкими шлангами.
Инструменты и материалы для монтажа
Монтажные работы состоят из трех этапов:
- крепление проточного электроприбора на стену или раковину;
- подключение к водопроводу;
- подсоединение к электрической сети.
Учитывая специфику выполнения каждого этапа монтажных работ, подбирают необходимые инструменты и материалы:
- Проточные водонагреватели, к которым подключаются несколько водоразборных точек, крепят на стену. Для монтажа понадобится электрическая ударная дрель, набор сверл, отвертка, молоток, уровень. Дюбеля и саморезы обычно идут в комплекте с изделием.
- Проточные электроприборы характеризуются большой мощностью и требуют подвода отдельной линии. Из материалов понадобится трехжильный медный кабель сечением минимум 2,5 мм2, УЗО, изолента. Из инструментов пригодится отвертка, пассатижи, тестер, штроборез для нарезки канавок в случае укладки новой линии проводки.
- Соединение с водопроводом осуществляют металлопластиковой трубой или гибким шлангом. Уплотнение резьбового соединения выполняют паклей или фум лентой. Из инструмента надо иметь разводной и набор рожковых ключей, ножницы для резки металлопластиковой трубы, отвертку, пассатижи.
Все материалы и инструменты подготавливают заранее, чтобы они находились под рукой.
Как подключить бойлер, схема подключения бойлера с учетом ограничения выделенной мощности
Любая проводка проектируется и монтируется под определённые нагрузки. Они назначаются электро-снабжающей организацией. В современной квартире у владельца жилплощади работает большое количество электрических приборов. Они могут легко превысить тот лимит мощности, который для них выделен. Эксплуатировать домашнюю проводку таким образом опасно: она может перегреться и создать пожар.
Чтобы его предотвратить требуется отключать мощные потребители при создании критических нагрузок. Учитывая то, что ТЭН бойлера включается периодически для подогрева воды, температура которой быстро не снижается, то его нагрев обычно и приостанавливают, обеспечивая работу других приборов, например, холодильника, стиральной или посудомоечной машины.
С этой целью используют электронное устройство, обладающее функциями:
В качестве такого прибора можно использовать заводской ограничитель мощности ОМ-110.
Как подключить бойлер, схема подключения ограничителя мощности
Он предотвратит частые отключения сети автоматическим выключателем от перегрузок, создаст нормальный режим потребления электроэнергии для всех подключенных электроприборов. Ограничитель мощности ОМ-110 предназначен для работы с нагрузками до:
Как правильно подключить водонагреватель
Существует несколько схем подключения. Выбирайте ту, что соответствует вашим потребностям.
Временное подключение
Самый легкий монтаж, для которого не нужны инструменты. Такой способ используется для временных установок безнапорного типа. Приборы выручат вас во время планового ремонта водоснабжения, сезонного отключения. Безнапорный тип хорош тем, что ему не требуется давление в магистрали для работы. Главное — разместить корпус выше точки забора.
Чтобы иметь возможность принять душ, открутите лейку от душевого шланга и прикрутите шланг на вход бойлера. Если резьба не подходит, воспользуйтесь переходником. В комплекте к водонагревателю идет лейка. Подключите ее к входу горячей воды.
Включите смеситель в положение для душа и подождите 20-30 минут, пока вода заполнит систему. После этого включите прибор, установите нужное значение на термореле. Имейте в виду: поток на выходе будет не всегда одной температуры. Техника выполняет нагрев на 20 градусов от исходной.
Постоянный вариант
Подготовьте:
- гаечный ключ;
- плоскогубцы;
- фум-лента;
- кран;
- тройник.
Этапы стационарного монтажа:
- Подключите к впускному патрубку бойлера тройник с запорным вентилем.
- К одному из выводов подсоединяется металлопластиковая труба либо шланг. Последний вариант менее надежен.
- Другой выход монтируется на холодную трубу.
- Выполняя установку, удерживайте муфты гаечным ключом, чтобы они не соскочили с места.
- По желанию можете врезать очистной фильтр. Он смягчит воду и снизит вероятность отложения накипи на деталях. Как выбрать фильтр, читайте в предыдущей публикации.
- На другой выход установите кран, если заборная точка находится на кухне, или душевую лейку.
Подобное подключение можно выполнить с использованием тройника стиральной машинки. К одному из выводов подсоедините запорный вентиль, чтобы прибор можно было отключить при необходимости. Затем установите шланг или трубу с подводом к корпусу нагревателя. Для герметизации соединений используйте фум-ленту.
Мы описали возможные варианты подключения бойлера безнапорного типа. Для установки мощного прибора понадобится подготовить проводку толстого сечения и розетку с заземлением. Посмотрите видео о подсоединении проточного прибора к смесителю:
Как правильно подключить бойлер к водопроводу и электросети
Чтобы водонагреватель работал долго и минимизировать риски появления неисправностей хотя бы на начальном этапе — необходимо провести грамотный монтаж оборудования, выбрать качественные комплектующие и само устройство для нагрева воды, составить схему подключения (желательно) и выбрать квалифицированного специалиста. Это основные постулаты для того, чтобы понимать что нужно для подключения бойлера и избежать проблем в будущем. Если вы не решаетесь сами проводить монтажные работы, следующая информация все равно будет полезной и необходимой для общего развития и контроля выполнения работы мастера.

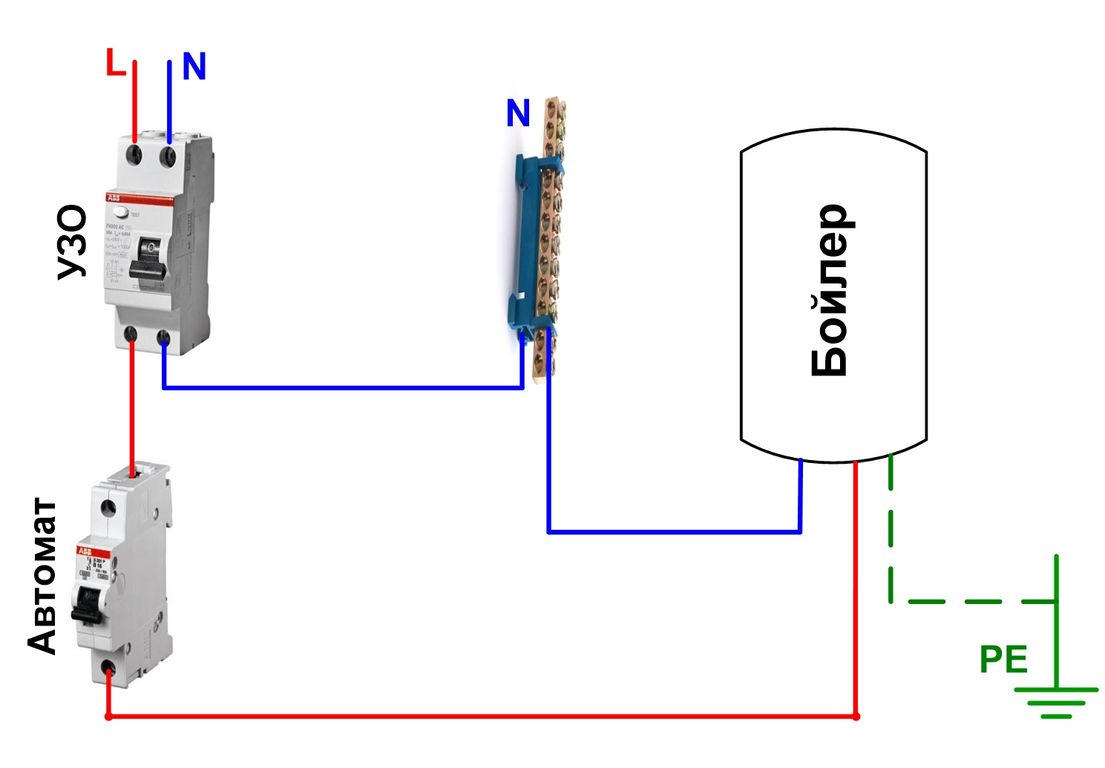

электрическая схема подключения бойлера
Главные моменты на которые обязательно нужно обратить внимание:
Выбор провода (правильное сечение и надежный производитель)
Кабель выбирать с медной жилой и сечением не менее 2,5 мм квадратных.
Важно! Здесь есть нюансы, так что настоятельно рекомендуем к прочтению, чтобы не ошибиться в выборе.
- На фото как подключить бойлер к электросети
- Установка УЗО (устройство защитного отключения) на всю линию от электрического щитка до розетки. При верном подключении позволит уберечься от поражения электротоком. Выбирать следует с током утечки 10мА, если прибор используется во влажном помещении. Номинал его должен быть на порядок выше чем у АВ.
- Прокладывание отдельной проводки от щитка до розетки.
как подключить бойлер к воде — общая схема
Проводя работы по подключению водонагревателя к водопроводу может понадобиться:
- 1. Измеритель уровня
- 2. Рулетка
- 3. Разводной ключ или гаечные под определенный размер гаек
- 4. Фильтр грубой очистки (если не установлен)
- 5. Шланги, прокладки, фум, пакля (зависит от способов монтажа)
- 6. Предохранительный клапан
- 7. Понижающий редуктор (если давление воды выше нормы)
- 8. Если вода плохого качества, можно и нужно использовать дополнительные фильтра для продления срока службы девайса.
- 9. Крепежные элементы выбираются в зависимости от типа стены (гипсокартон, пустотелый кирпич, бетон и т.д.)
- 10. Дрель или перфоратор
Фото подключение бойлера к системе водоснабжения
Обозначения на схеме:
1 — трубка для слива избыточного давления воды
2 — предохранительный клапан
3 — шаровые (отсекающие) краны
4 — запорные краны холодной и горячей воды
5 — водопроводные трубы
В зависимости от типа труб могут понадобиться дополнительные элементы и инструмент. Изучение инструкции пользователя также поможет выбрать место установки и избежать типичных ошибок, если вы решите проводить подключение бойлера к водопроводу самостоятельно.
Принцип проточного нагревания воды
Этот момент является самым ответственным. Монтаж электропроводки и заземление Поскольку водонагреватели имеют значительную мощность, устанавливается отдельная проводка для подключения к электрической сети.
Кран для регулировки нагрева располагают на входе, то есть на подаче ХВС. Подключение к электросети. Если в комплекте нет шаблона для переноса меток, то его лучше изготовить самостоятельно.
Установка приборов производится в соответствии с особенностями конструкции Бывают настенные и напольные нагреватели. Водонагреватель должен быть установлен ровно как по горизонтали, так и по вертикали. Категорически запрещено устанавливать проточный водонагреватель и подключать его к проводке без заземления.
Поверх фольги наносится второй клеевой слой и наружный слой пластика. В условиях малогабаритных квартир и ванных комнат водонагреватели чаще всего устанавливаются в сантехнические шкафы, кухонные ниши, иногда вешаются под потолок в горизонтальном положении. Бойлер подключается с электросети с помощью УЗО Накопительные приборы имеют бесспорные преимущества перед проточниками: Возможность обеспечивать несколько точек водоразбора, создать полноценную систему ГВС в доме или квартире. Установка и подключение проточного водонагревателя к водопроводу и электросети Подключение проточного водонагревателя к водопроводу Проточный водонагреватель электрический можно подключить к воде несколькими способами.
Почему именно такой?
Предназначение предохранительного клапана — защита накопительной емкости от деформации и повреждения при увеличении давления или температуры. Даже небольшой перекос может стать причиной выхода ТЭНа из строя нагревательный элемент будет не полностью покрыт водой и перегорит через время. И наоборот — при включении сначала открываете холодную воду, а потом подключаете оборудование к сети. При этом нагрузка на электросети от них максимальная с диапазоном потребляемой мощности 3—27 кВт.
Поэтому при покупке нагревателя необходимо внимательно ознакомиться с правилами установки и скрупулезно их исполнять. Мощность и производительность проточных водонагревателей Прежде всего, необходимо определить, сколько горячей воды Вам потребуется. Обычно требуется снять крышку, наметить центры отверстий, просверлить их и вставить дюбели. Но, чем больше объём, тем сильнее нагрузка на электросети, и, соответственно, расходы на оплату счетов. Необходимо провести отдельный контур с толстым медным проводом сечением около 4 мм2 для мощных приборов от 9 кВт — 6 мм2.
Давление воды в централизованной системе ХВС может оказаться слишком велико для нагревателя. Но, прежде чем приступить к ознакомлению, следует правильно выбрать наиболее подходящий прибор. Например, довольно популярной является установка водонагревателя под раковиной в ванной или кухонной мойкой. Подробнее о выборе кабеля было написано в начале данного совета.
Для снабжения частного дома приобретать большой нагреватель нецелесообразно, так как во время нагрева воды в ёмкости будет задействован проточный механизм нагрева, что создаст довольно длительную и высокую нагрузку на электросети. Поэтому они потребляют большую мощность — от 2 до 30 киловатт. Но возможно выделение контура бойлера в частном доме в отдельную сеть и нагревать ее в это время на минимальном режиме работы котла. Накопительный же греет сразу весь объем, и для нагрева воды до нормальной температуры может понадобиться до часа времени. Из него вытекают и технические характеристики. Выбор и установка проточного водонагревателя Electrolux NPX6 Aquatronic Digital. Часть II.
Принцип работы
Рассмотрим, как работает накопительный водонагреватель электрический. Накопительное водогрейное оборудование электрического типа отличается особым принципом функционирования, основанным на перемещении наиболее горячих водяных слоев вверх, и сдвиге холодной воды, обладающей высокой плотностью, в нижнюю часть резервуара с нагревательными элементами.
Первичное подключение водонагревательного прибора к электрической сети сопровождается включением ТЭНа и подогревом воды до температурного режима, при котором термостатные контакты провоцируют размыкание электрической цепи.
Принцип работы водонагревателя
Процессу инверсии подогретой до заданных показателей воды в подающую магистральную систему препятствует установленное обратное клапанное устройство. Именно благодаря наличию такой арматуры движение водного потока происходит только в одном направлении.
Открывание расходного крана в водоразборной точке вызывает поступление горячей воды к потребителям посредством специального патрубка, что сопровождается снижением показателей давления внутри накопительного резервуара. В результате происходит заполнение водогрейного бака холодной водой из водопроводной системы.
Присутствие на входном патрубке функционального рассекателя не позволяет горячей воде смешиваться с поступающими внутрь водогрейного резервуара холодными водяными потоками. Рассекающее устройство распределяет струю и одновременно снижает скорость её перемещения. Именно по этой причине поток холодной воды равномерно распределяется по самой нижней части водогрейного прибора, что позволяет установленному ТЭНу осуществлять эффективный нагрев.
В штатном режиме снижение температурных показателей воды в резервуаре вызывает замыкание контактов терморегулятора и последующее подключение к электрической сети.
Как подключить бойлер, схема подключения бойлера через электрическую розетку
Промышленные модели небольших мощностей до 1,5÷2 киловатт создаются, как правило, для такого подключения. При этом способе длительную безопасную работу обеспечивают:
Особенности подключения бойлера к электрической сети через розетку
Силовые контакты разъемного коммутационного аппарата рассчитываются на определенный вид нагрузки, например, 6, 10 или 16 ампер. Ее величина указывается на корпусе. Если розетка будет меньшей мощности, то возникает перегрев и разрушение контактов. По этой причине нельзя подключать бойлер к случайной, не соответствующей его нагрузке розетке.
Еще одним требованием безопасной эксплуатации подобной схемы является необходимость наличия в ней автоматического выключателя, посредством которого можно разрывать цепь питания ТЭН под нагрузкой. Контакты розетки и вилки не предназначены для гашения электрической дуги, возникающей в этом случае.
Состояние электропроводки
Провода бытовой сети, соединяющие розетку для бойлера с квартирным щитком, будут полностью воспринимать нагрузку ТЭНа. Они не должны перегреваться. Их материал и толщину следует правильно учитывать, иначе может возникнуть пожар.
К розетке с алюминиевой проводкой ТЭН подключать нельзя, как и к медной, тоньше чем 2,5 мм кв. Лучше использовать сечение 4 или 6 квадрат. Его необходимо предварительно рассчитать по тепловыделению и проанализировать по способам монтажа.
Защитные устройства
Бойлер создается для работы при номинальных характеристиках электрической сети с учетом возникновения в ней случайных неисправностей. Для предотвращения аварий в его конструкцию вводят защиты от:
Если такие защиты производитель оборудования не предусмотрел во внутренней конструкции, то их следует монтировать в квартирном щитке.
Аварийный режим с превышением давления внутри бойлера
Обязательным условием безопасности является наличие устройства, предотвращающего закипание воды и выделение из нее растворенных газов, ибо при этом процессе создается повышенное давление, которое может разорвать корпус.
Подобная ситуация может возникнуть:
Для предотвращения подобной аварии используют вторую ступень защиты, настроенную на более высокую уставку температуры, чем для рабочего режима. Ее величина выбирается близкой к точке закипания, а отключение осуществляется другим, резервным контактом.
Подобный разрыв цепи называют тепловым предохранителем. Применение для него отдельного датчика температуры или использование автономной механической конструкции, работающей по принципам биметаллических расцепителей, повышает общую надежность системы.
Аварийный режим с токами утечек
Металлический корпус бойлера может оказаться под потенциалом фазы при пробое изоляции ТЭН или подключающих проводов на корпус. Такая ситуация — прямая предпосылка для получения человеком электрической травмы. Исправить ее может УЗО, встроенное в электрическую схему. Промышленные образцы бойлеров могут выпускаться с вмонтированным устройством защитного отключения или не иметь его.
Для правильной работы УЗО необходимо обеспечить надежное соединение корпуса бойлера с главной шиной заземления через защитный РЕ проводник.
Настройка автоматической колонки
Такие приборы оснащаются всего одним регулятором. Он отвечает за мощность, температуру нагрева. Встроенная система самодиагностики проводит полную оценку работы узлов при запуске. Если что-то не так, на панели светится красный индикатор — техника блокируется от включения. В таком случае нужно отрегулировать давление, как описано выше.
- Достаньте батарейки питания из отсека.
- Отключите микропереключатель.
- Вставьте батарейки.
- Откройте кран с горячей водой, включите микропереключатель.
- На горелке установите давление на максимум.
- Когда настройки сохранятся, засветится оранжевая лампочка.
Остальные колонки могут настраиваться поворотами тумблера, управлением силой потока воды.
К сожалению, нельзя просто установить настройки по инструкции, поскольку каждая система имеет разные показатели. Если у вас не выходит отрегулировать работу газовой колонки, обратитесь к специалисту.
Источник
Установка проточного водонагревателя своими руками
Монтаж начинается с определения места. Берем уровень, карандаш и отмечаем место будущей установки.
Снимаем верхнюю крышку с водонагревателя и прикладываем к стене, уровнем
выводим горизонталь и отмечаем будущие отверстия. Используя дрель, сверлим
отверстия под дюбеля (или пробки – кому как нравится). Устанавливаем дюбеля и
шурупами крепим прибор к стене.
Обычно, в комплекте имеется необходимый крепеж, но часто
бывает, так, что сами дюбеля короткие (например, на стене толстый слой
штукатурки) и сами шурупы короткие, поэтому я бы рекомендовал приобрести
заранее нужный крепеж нужной размерности. На этом монтаж можно считать законченным.
Установка и подключение проточного водонагревателя к водопроводу и электросети
Простое подключение безнапорного нагревателя
Для примера рассмотрим подсоединение к душевой кабинке. Допустим, в квартире отключили горячую воду, а срочно надо скупаться:
- душевую лейку откручивают от шланга и прикручивают его к входному патрубку холодной воды проточного нагревателя;
- для пользования водонагревателем рукоятку смесителя переключают в положение «душ»;
- чтобы пользоваться холодной водой мимо нагревателя, рукоятку смесителя переводят в положение «кран».
После появления централизованного ГВС безнапорный водонагреватель отсоединяют, а лейку накручивают на шланг смесителя душевой кабинки.
Правильная схема подключения отображена слева. Справа показано неправильное подсоединение. В схеме присутствует кран на патрубке выхода горячей воды из безнапорного водонагревателя. Запорную арматуру перед душевой лейкой нельзя ставить.
Правильное подключение напорного нагревателя
Напорный водогрейный прибор врезают возле стояка. Если позволяет разводка водопровода, подсоединение проще сделать тройником на отводе, где подключена стиральная машинка. В любом случае, возле стояка централизованного ГВС врезают шаровой кран. Во время пользования водонагревателем запорную арматуру переводят в положение «закрыто». Дополнительно краны врезают возле стояка ХВС, а также на входном и выходном патрубке проточного нагревателя.
Для подсоединения прибора от отвода на водопроводе откручивают шланг стиральной машинки вместе с краном. На резьбу отвода накручивают бронзовый тройник. В боковой выход вкручивают кран, а к нему подсоединяют шланг стиральной машины. Ко второму выходу тройника прикручивают фитинг, фиксируют кусок металлопластиковой трубы и подводят ее к крану входа холодной воды на водонагревателе.
Как подключить проточный водонагреватель в квартире и на даче
Прежде чем начать установку водонагревателя проточного типа, убедитесь, что ваш счетчик и проводка “потянут” водонагреватель. Если у счетчика показатель силы тока менее 40А, он потребует замены.
Заменить счетчик несложно. Выбирайте самые мощные модели. Установкой занимаются службы энергонадзора.
То же касается и проводки. Старая алюминиевая проводка не выдержит больших нагрузок, что может привести к пожару. Лучше ее заменить новой медной с большим сечением
Обратите внимание и на мощность модели нагревателя. Не следует выбирать модели, которые неспособны держать температуру воды в 40 градусов при скорости потока 5 литров за минуту
Расчет сечения проводов
Таблица зависимости сечения медного кабеля от силы тока. Вы можете выбрать подходящее значение сечения провода из таблицы, зная мощность или ток водонагревателя..
Вспоминаем школьный курс физики и формулу мощности:
P = I * U;
где Р – мощность (Вт), I – сила тока (А), U – напряжение (В).
Получается, если мощность устройства составляет, к примеру, 7кВт, то по формуле легко высчитать необходимое значение силы тока.
I = P / U = 7000 / 220 ≈ 32 (А).
Далее считаем, с каким сечением должен быть медный кабель, чтобы выдержал такую силу тока.
На каждый квадратный миллиметр сечения медного провода приходиться 10 А тока.
Получается, что нам понадобится (берем с запасом), кабель с сечением 4 мм.
Максимальное значение мощности проточного водонагревателя – 8 кВт для квартиры. Для большего ее значения придется непременно менять счетчик. Не забывайте, что от счетчика питаются все электроприборы, а не только устройство для нагрева воды.
Дополнительная защита
Не забывайте о том, что любой нагревательный прибор, а особенно водонагревательный – это источник повышенной опасности. Не поленитесь и, меняя проводку, поставьте отдельный автомат на устройство. Этим вы защитите остальные приборы, проводку и счетчик от короткого замыкания, а дом от пожара.
