Требования к электромонтажным работам

Первым делом нужно рассказать Вам о том, какие нормативные документы могут повлиять на то, как Вы будете выполнять монтаж электропроводки в земляной траншее. Итак, основные правила прокладки кабелей в земле описаны в главе ПУЭ 2.3 начиная с пункта 83, а также СНиП 3.05.06-86, «Единые технические указания по выбору и применению электрических кабелей» и других нормативных документах. В статье рассмотрим особенности прокладки кабельных линий напряжением до 1000В

Выделим самое важное:

Глубина прокладки кабеля в земле согласно ПУЭ 2.3.84 должна быть не менее 0,7 м для кабелей до 20 кВ, в местах пересечения с проезжей частью – не менее 1м. Для ввода в здание и в местах пересечения с подземными сооружениями допускается прокладка на глубине 50 см с защитой от механических повреждений, то есть прокладкой в трубе (на такой глубине обязательно или кабель должен быть бронированным). При этом длина такого участка должна быть не больше 5 метров.

Согласно ПУЭ 2.3.85. п од фундаментом дома проводить линию запрещается. Минимальное расстояние от фундамента должно быть 60 см. Если нужно проложить кабель от дома к бане, гаражу или другой постройке, прокладывайте кабель как указано выше, а переход через стену (фундамент) обязательно выполняйте в жесткой ПВХ, ПНД или в стальной трубе.
Согласно ПУЭ 2.3.86 расстояние между двумя кабелями в одной траншее должно быть не меньше, чем 10 см, на основании чего и выбирается ширина траншеи. 50 см нужно отступать от кабелей других организаций и кабелей связи.
От деревьев нужно отступать не менее 2 метров для прокладки электропроводки в траншее, а от кустарников – не менее 75 см. (согласно п. 2.4.87). Это расстояние можно сократить при прокладке кабеля в трубе, например, если делать подкопку под деревом).
Во всех случаях, когда возможны повреждения кабельной линии – прокладывайте её в трубах. В остальных случаях – непосредственно в земле на указанной выше глубине.
Расстояние до трубопроводов и канализации при параллельной прокладке должно быть не меньше 1 м (п. 2.3.88), до теплопровода – 2м (п. 2.3.89). До газопровода давлением 0,0049-0,588 МПа – не меньше 1м, с давлением более 0,588 МПа – 2 метра. Прокладка над и под трубопроводами не допускается.
При пересечении кабелей, они должны быть разделены слоем земли толщиной 50 см (п. 2.3.94-95).
По п. 2.3.37 нужно использовать преимущественно бронированные кабели, например, (А)ВБбШв. Небронированные кабели должны быть стойкими к механическим нагрузкам.
Согласно «Единым требованиям…» и ГОСТ 16442-80, о которых мы упоминали выше – допустимо использовать и (А)ВВГ в земле непосредственно (без трубы). Но только в случае отсутствия нагрузки на растяжение и если это не болотистая местность, насыпные или пучинистые грунты или вертикальные участки линии, а также в траншеях в грунте с низкой и средней коррозийной активностью. Однако прокладка кабеля в ПВХ, ПНД или стальных трубах позволяет в случае чего легко заменить кабель без вскрытия грунта.
Чтобы не было нагрузок на линию из-за растяжений и давления грунта – укладывайте кабель змейкой с запасом по длине 1-2%, а при прокладке в пучинистом грунте или при прокладке горячего кабеля (если работа производится на морозе) запас должен составлять 3-4%.
Если нужно самостоятельно выполнить соединение электрического кабеля под землей, используйте специальные муфты, как показано на фото.

Для дополнительной защиты силовой линии под землей (к примеру, при сильных просадках грунта) можно использовать трубу либо специальное кабельное сооружение из кирпича (укладывается поперек траншеи, как на фото ниже). Использовать пустотелый кирпич запрещается. Учтите, что защита от механических повреждений кирпичами или бетонными плитами кабелей до 20 кВ, проложенных на глубине 1 метр и больше – необязательна, согласно п. 2.3.83 ПУЭ. В тоже время кабели до 1 кв ДОЛЖНЫ иметь такую защиту только в тех местах, где вероятны частые раскопки

Обязательно поверх уложенного в земле проводника нужно самому проложить сигнальную ленту с надписью: «Осторожно, кабель!».

Учитывая данные требования и правила, Вы можете быть уверенным, что прокладка кабеля в траншее не подвергнет угрозе Вас и линию домашней электропроводки! Это конечно же не все ограничения, которые существуют в правилах ПУЭ и СНиП, но для домашних условий предоставленных требований будет достаточно даже при подключении участка от столба к дому.

Делаем своими руками

Если вы считаете, что сами справитесь со всеми работами, то придется распланировать проводимый процесс. Итак, наша задача провести монтаж кабеля на дачном участке под землей своими руками. Начнем с того, что переход кабеля под землю может производиться от воздушной линии или от общего распределительного щита, который чаще всего устанавливается на стене.

Чаще всего для подземной проводки используется бронированный кабель. К примеру, ВБбШв. Это кабель медного исполнения, который имеет разную площадь сечения. Кстати, перед тем как закупать провода, необходимо точно рассчитать, какую токовую нагрузку они будут выдерживать. Если бюджет проводимых электромонтажных работ ограничен, то вместо бронированного кабеля можно использовать обычный, к примеру, ВВГнг. Он просто дешевле в виду отсутствие бронированной оплетки.

Условия подземной прокладки

Вертикальный участок от щита до поверхности грунта можно комплектовать металлической трубой или уголком.
В горизонтальных участках используются пластиковые трубы. И в данном случае длина ответвления не имеет никакого значения, потому что трубы можно соединять между собой в любую длину.

Внимание! Высота закрытого вертикального участка не должна быть меньше 1,8 метра

Что касается укладки кабеля под дорогами, то в данном случае используются или металлические трубы, или асбестовые.
Выкапываемые траншеи должны быть глубиною не меньше 70 см. При этом дно обязательно засыпается песчаным слоем толщиною 10 см. Если кабель для прокладки в земле на даче укладывается вне трубы, то после установки он также засыпается песком. При этом толщина второго слоя над кабелем должна быть не меньше 10 см.
Вход в дом должен проводиться через специальную металлическую муфту, если проводка проходит через стену. Если через фундамент, то укладывается металлическая труба. Этот элемент необходим лишь для того, чтобы усадка дома и фундамента не привели к повреждению электрической проводки.

Бестраншейная прокладка

Этот вид монтажа кабеля также используется для сооружения ответвления на дачном участке. Таким способом приходится преодолевать препятствия, или если дом простроен на скальном грунте.

Есть в этой категории ответвлений один способ, которым сегодня пользуются многие дачники. Называют его проколом. Конечно, это не тот прокол, который делается спецтехникой. Данный процесс проводится вручную при помощи трубы и кувалды, поэтому тот, кто будет делать прокол на вашем участке, должен обладать огромной силой и выдержкой. Как делается прокол вручную?

Первым дело с двух сторон препятствия выкапываются ямки, которые будут расположены на одной оси прокола.
На конце трубы вырезаются зубья, то есть, конец будет в виде короны. Это сделать можно болгаркой. В данном случае диаметр трубы подбирается под диаметр кабеля, но он не должен быть меньше 20 мм.
Труба устанавливается в ямку с одной стороны препятствия короной вперед. Затем по ней с обратной стороны надо бить кувалдой.
Через каждые полметра трубу вынимают и промывают внутреннюю полость под напором воды. Если грунт песчаный, то можно обойтись и без воды, простукивая стенки трубы молотком.
Если длина куска трубы не хватает, чтобы пробить грунт до второй ямки, к ней приваривается еще один кусок, который скрепляется дополнительно арматурой.
Как только зубья короны появились с противоположной стороны, процесс можно прекратить. Корона отрезается, также отрезается и часть трубы, торчащей с противоположной стороны. Сама же труба остается в месте прокола, она будет выполнять защитные функции.

Какие кабели можно прокладывать под землей

В траншее кабель защищен от перепадов температуры, солнечной радиации, дождевой влаги, сильного ветра, обледенения. Но здесь есть свои поражающие факторы:

подвижки грунта;
грызуны;
вероятность повреждения при земляных работах.

Отсюда следует, что проводник должен иметь увеличенную механическую прочность.

Поэтому для прокладки в земле используют:

бронированные кабели, имеющие в своей конструкции металлическую ленту или проволоку;
простые АВВГ и ВВГ в трубе или гофре.

Первый вариант считается предпочтительным.

СНиП 3.05.06-86 и ГОСТ 16442-80 допускают укладку простого ВВГ или АВВГ без защиты, если:

коррозионная активность почвы является низкой или средней;
отсутствует нагрузка на растяжение;
участок проложен горизонтально;
грунт неболотистый, ненасыпной и непучинистый.

Нельзя использовать для подземной прокладки провод СИП, даже в трубе.

Характеристики кабелей

Свойства проводника описывают следующие параметры:

материал жил – алюминиевые или медные;
их число и сечение;
их тип – монолитные или многопроволочные;
материал и класс горючести изоляции и оболочки;
номинальное напряжение;
максимально допустимая длительная температура нагрева;
то же в кратковременном режиме (при коротком замыкании);
минимальный радиус сгиба;
прочность на растяжение;
стоимость погонного метра;
конструкция: наличие брони, гидроизоляции, число слоев в оболочке и т.д.

Маркировка с расшифровкой

Основные характеристики кабеля принято обозначать буквенно-цифровым кодом. Например, об изделии марки АВВГнг-лс 3х16 можно сказать следующее:

А – жилы из алюминия. Если этой буквы в начале нет, значит, кабель медный (ВВГ).
ВВ – изоляция жил и оболочка выполнены из винила или ПВХ. Другие варианты – полиэтиленовая (П), из самозатухающего полиэтилена (Пс) и из пропитанной маслоканифольным составом бумаги (Ц впереди обозначения).
Г – «голый». Имеется ввиду отсутствие специальной защиты.
нг – негорючая изоляция. Подразумевается, что материал не поддерживает горение.
лс – низкое дымовыделение (от англ. low smoke).
3х16 – 3 жилы сечением 16 кв. мм.

Наличие брони обозначают буквами:

Б – из ленты;
К – из круглой стальной проволоки (Ка – алюминиевой);
П – из плоской.

Тип оболочки:

Шв – виниловый шланг;
Шп – то же из полиэтилена.

Маленькая «б» означает наличие битумной прослойки, «л» – слоя пластиковых лент под броней.

Например, для подземной прокладки часто используют кабель ВБбШв. У него медные жилы (отсутствует литера «А»), изоляция из ПВХ (В), есть броня из ленты (Б) и битумная прослойка (б), снаружи – шланг из винила (Шв).

Ввод электричества в деревянный дом

Эксплуатировать деревянное строение, возможно только в том случае, если будет полностью исключена вероятность короткого замыкания и перегрева вводной электропроводки. Многие владельцы деревянных домов не знают как увеличить безопасность такого строения. Прежде чем осуществить ввод электроэнергии необходимо привести внутреннюю проводку в надлежащее состояние. При эксплуатации электрических приборов в деревянном строении должны соблюдаться следующие правила:

Не допускается свободное перемещение вводной электропроводки. В этом случае возможно перетирание изоляции провода с образованием короткого замыкания. Высока вероятность обрыва вводного провода, если он будет случайно зацепленным каким-либо объектом при перемещении.Поэтому прежде чем осуществлять подключение к ЛЭП, необходимо обеспечить безопасную высоту вводного провода. Часть проводки на доме должна быть помещена в специальные кожухи, каналы, рукава, которые исключают свободное перемещение провода.
Соблюдать правила подключения мощных приборов. Использование таких потребителей электричества, требует выделенной линии электропроводки. При подключении приборов большой мощности следует оборудовать данный контур отдельным автоматическим предохранителем (электрическим автоматом).Схема подключения мощных приборов должна быть проработана ещё на стадии проектирования дома.
Стараться избежать подключение электроэнергии не изолированным проводом. Если к деревянному дому подключается не изолированный алюминиевый провод, то возможно возгорание конструкций при возникновении короткого замыкания в непосредственной близости от деревянного строения.
Чтобы избежать негативных последствий неправильного подключения электричества к деревянному дому, необходимо после приведения внутренней проводки в надлежащее состояние, осуществить подключение с помощью самонесущего изолированного провода (СИП) или осуществить подземный ввод электричества. Такой способ подключения электричества, является самым безопасным для этой категории домовладений.

Подземный ввод электричества используется для подключение не только частных домов, но и многоквартирный объект в условиях городской застройки, также подключается таким способом.

Работы осуществляются в такой последовательности:

Получить разрешение на подземное подключение дома. Прежде чем осуществлять ввод электричества в дом под землёй, необходимо произвести необходимые расчёты и получить разрешение на проведение земляных работ. Рассчитать сечение проводника и марку используемого провода должны специалисты, также необходимо согласовать прокладку траншеи от опоры ЛЭП до фундамента дома. Глубина, на которую укладывается кабель, обычно, составляет 0,7 — 0,8 метра, и если на пути прокладки кабеля имеются другие подземные коммуникации, то необходимо согласовывать проведение земляных работ с представителями коммунальных служб. Когда все разрешительные документы будут готовы и электрическая схема будет рассчитана, можно перейти к осуществлению подключения электрического тока к деревянному дому.
От опоры ЛЭП до фундамента деревянного дома делается траншея глубиной около 0,8 метра. Место входа электрического кабеля в грунт усиливается с помощью металлической трубы, которая должна быть поднята по опоре ЛЭП на высоту до 2 метров.
Обычно, ввод электричества в деревянный дом, не требует производить отверстия в фундаменте, поэтому кабель в этом месте свободно проводится под ним и выводится непосредственно за стеной дома. Необходимо в месте ввода кабеля в здание, (учитывая, что грунтовые воды могут проходить слишком близко, или в случае, когда грунт подвержен значительной деформации), применять асбестовые или железобетонные трубы, в которых происходит размещение кабеля. Необходимо тщательно герметизировать такое размещение токопроводящего материала, от возможного попадания внутрь трубы грунтовых вод. Если этого не сделать, то при замерзании воды, может быть повреждена токоведущая жила кабеля. Если для подключения электрического тока в деревянное домовладение понадобится пробить отверстие в фундаменте, то, диаметр такого отверстия должен в несколько раз превышает ширину кабеля.В отверстие необходимо установить толстостенную металлическую трубу в которой и будет проложен электрический кабель

Когда кабель будет уложен по всем правилам траншею зарывают, предварительно разместив под землёй над кабелем ленты с надписью: «Осторожно кабель».

Как проложить кабель в земле видео смотрите ниже:

Ввод кабеля в дом через фундамент

Следующий важный вопрос – как завести кабель из под земли в дом?

Ошибка №16
Во-первых, не прокладывайте его под фундаментом.

Он со временем может дать усадку и передавит вам как трубу ПНД, так и сам кабель.

Поэтому придется сверлить, либо стену, либо фундамент.

Ошибка №17
Делать отверстие под 90 градусов также не стоит.

Радиус загиба кабеля должен быть плавным, и уж никак не под прямым углом. КЛ загнутый таким образом, в особенности бронированный, будет резать сам себя.

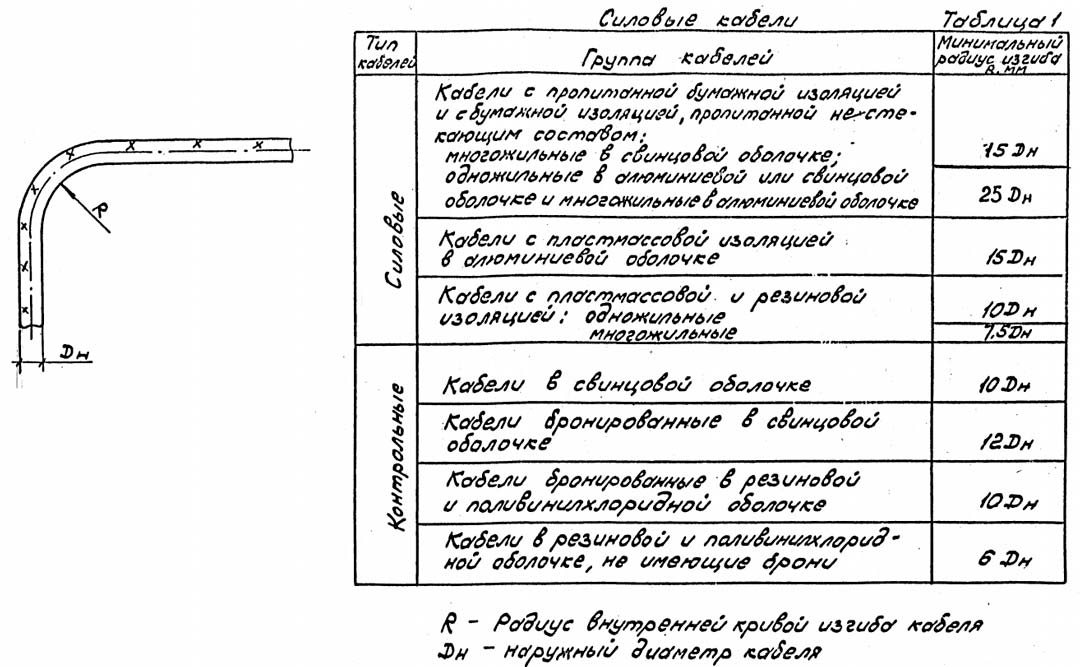

Оптимальный радиус поворота зависит от диаметра самого КЛ. Вот рекомендуемые значения:

Чтобы добиться безопасного угла захода, отверстие в фундаменте высверливайте по диагонали вверх.

В самом фундаменте закладывайте проходную гильзу.

Ошибка №18
Обязательно металлическую, никакого канализационного пластика или гофр.

Гильза должна быть из толстостенного металла 3-5мм и более. Ее внутреннюю фаску обработайте, дабы края трубы не вгрызались в кабель.

Также должен быть защищен выход кабеля из-под земли на опору или трубостойку, там где у вас стоит вводной щиток.

Ошибка №19
Защитную трубу лучше не заводить напрямую в шкаф.

Сделайте этот переход через гофру. Опора так или иначе будет гулять и эти вибрации скажутся не местах жесткого стыка.

Ошибка №20
Не забывайте заземлять бронеленту!

Ну и в самом конце загерметизируйте место выхода кабеля из труб ПНД, если оно находится на улице, а также проходное отверстие в фундаменте или стене дома.

Есть даже специальные заводские уплотнители. Штука интересная и универсальная.

Она одновременно рассчитана как на минимальные, так и на большие диаметры.

https://youtube.com/watch?v=1wa40z1FusE%3F

Прокладка витой пары в квартире

По существующим правилам, для каждой квартиры должна быть сделана точки доступа с возможностью отключения. Делает её провайдер, чаще в виде специальной розетки.

Прокладка кабеля от точки доступа до компьютера или распределительного устройства (роутера) вашей домашней сети выполняется единым кабелем без стыковых соединений.

Если такие разрывы нельзя избежать, например, при сложных переходах или большой длине, для соединения используются репитеры. Они требуют подключения к электропитанию.

Ввод кабеля витая пара в квартиру осуществляется через отверстие в наружной стене квартиры. Оно делается специально или используется существующее отверстие для ввода кабельных линий. Новое отверстие в стене нужно оформить пластиковой гильзой (любой кусок пластиковой трубы).

На участке от этажного щита до ввода в квартиру кабель нужно проложить в коробе. Реально открытая прокладка витой пары, не только не эстетична, но и не безопасна в смысле повреждения.

В квартире после ремонта прокладку витой пары делают в пластиковом коробе или в плинтусе с кабель каналом. «Разбрасывать» кабель по полу не только не красиво, но и опасно для повреждения кабеля. Помните, кабель витая пара для компьютера, починить скруткой не получится. Для телефона можно и скрутить.

Самым простым способом прокладки кабеля по квартире, остается закрепление кабеля на деревянном плинтусе пластиковыми скобами (крепеж кабеля круглый).

Прокладка кабелей в земле – 20 самых распространенных ошибок. Формула для идеального ввода подземного кабеля в дом.

При прокладке электропроводки к дому каждый задается вопросом, как лучше ее провести – над землей или под землей?

Монтаж подвесных систем LV-ABC всегда в несколько раз быстрее и в несколько раз дешевле.

Во-первых, он более надежен. А во-вторых, не портит фасад здания и внешний вид прилегающей территории.

Эти два метода часто комбинируются. Первоначально стойка для труб устанавливается на специальный кронштейн для труб.

Затем кабель прокладывается в земле от трубной стойки и вводится в дом. Если опора находится на небольшом расстоянии от здания, некоторые прокладывают кабель LV-ABC непосредственно на фасаде.

Однако мы сосредоточимся на подземном кабельном вводе. Давайте рассмотрим проблемы, с которыми вы столкнетесь при прокладке кабелей в земле, и остановимся на наиболее распространенных ошибках, которые в конечном итоге приведут к поломке кабеля.

Существует два способа прокладки кабелей в земле:

Без защиты (с использованием бронированных кабелей)

С каналами или специальными гофрами

Для начала рассмотрим первый метод. Как правило, здесь используются кабели с броней – ВБбШв или АВБбШв.

Не обязательно использовать броню типа ААБЛ, ААШВ, где имеется цельнолитой защитный экран из алюминия. Это могут быть просто полоски, которые накладываются друг на друга.

Броня в данном случае защищает не от внешних факторов (кто-то начал копать там, где этого делать нельзя), а от деформации и тянущих усилий, вызванных промерзанием грунта.

То же самое относится и к кабелю LV-ABC. Его нельзя укладывать в землю, даже в трубы.

Нередко можно увидеть видео на youtube, где используются медные или алюминиевые проводники сечением 6 мм2 или 10 мм2. Причина этого, предположительно, кроется в малом количестве приборов в доме или на даче.

Нагрузка может быть достаточной, но с точки зрения соответствия минимальному сечению кабеля PEN у вас будет нарушение. Для однофазного питания кабель должен быть трехжильным, для трехфазного – пятижильным.

Выбранный кабель должен быть аккуратно уложен в траншею. Какого размера он должен быть, какие расстояния следует соблюдать при его рытье?

Необходимо соблюдать определенное расстояние в 60 см.

При прокладке в грунте кабель не должен задевать линию действия силы фундамента, направленную под углом 45 градусов от фундамента.

Растения и деревья на участке также должны быть приняты во внимание. Ниже приведены минимальные размеры для прокладки подземного кабеля от близлежащих коммуникаций, сооружений и препятствий

Какие размеры должна иметь эта траншея? Здесь можно обратиться к стандартному проекту A5-92 “Прокладка кабелей до 35 кВ в траншеях”. – скачать.

Глубина залегания кабеля составляет 0,7 м

Обратите внимание, что это расстояние от поверхности до верха самого кабеля

Откуда вообще взялись все эти цифры? Почему мы не можем просто закопать кабель на заднем дворе на глубину штыка лопаты? Зачем вам все это?

Вы не установите его в общественном месте, на городской улице или на строительной площадке, где будут ездить тяжелые грузовики.

Укладывая их как можно ближе к земле, мы теряем главное преимущество подземной прокладки – отсутствие влияния температуры окружающей среды и погодных условий.

Верхние слои почвы намного теплее, и влага после хорошего дождя просто не дойдет до оболочки кабеля, если он лежит на высоте 70 см. То же самое нельзя сказать о 30-40 см.

Минимальная ширина траншеи рассчитывается по формуле = диаметр кабеля + 100 мм с каждой стороны для песчаной подушки.

Кстати, чтобы такие трудоемкие земляные работы не пропали даром, некоторые люди дополнительно прокладывают в них контур заземления. Но не забывайте о минимальном 300-350 мм. не забывайте о минимальном углублении в 300-350 мм.

При защите кабеля трубой контур вообще не является препятствием. Ведь он не обязательно должен быть в форме треугольника или квадрата.

А если геометрия участка и расположение входа позволяют, то одна и та же траншея подходит для одновременной укладки:

Такой кабель содержит следующие элементы:

Прокладка кабеля под дорогой

Если трасса расположена так, что проводить ее надо под дорогой, придется брать разрешение в организации, на чьем балансе находится эта дорога. Этот пункт обязателен в населенных пунктах, так как под дорогой могут находится другие коммуникации и самовольными работами их можно повредить. Если же речь идет о даче и дачном поселке, то согласовывать надо с администрацией поселка.

Прокол под дорогой делают при помощи специального оборудования

Правила прокладки кабеля под дорогой не меняются — глубина траншеи 70-80 см, песчаная подушка и засыпка, желательна прокладка в асбоцементной трубе или двустенной гофре ДКС. В общем, отличий нет, все нормы и правила такие же.

Сложности могут возникнуть при необходимости прокладки кабеля под асфальтом. Если это солидная трасса, разрушать покрытие вам вряд ли позволят, а если позволят, то восстановление асфальта — дорогое удовольствие. В этом случае тоже есть выход — есть специальное оборудование при помощи которого делают прокол под дорогой. Услуга тоже недешевая, но стоит намного меньше затрат на восстановление асфальта.

ТРЕБОВАНИЯ К КАБЕЛЯМ ДЛЯ ПРОКЛАДКИ ПОД ЗЕМЛЕЙ

При выборе материалов для строительства подземных КЛ предпочтение должно отдаваться бронированным кабелям. Наружные оболочки этих кабелей, выполненные из металла (броня) должны покрываться защитным слоем, предохраняющим кабель от воздействия химически агрессивных веществ.

Возможен выбор небронированного изделия при условии достаточной стойкости его наружного покрытия к внешним воздействиям механического характера:

в процессе прокладки в любом из видов грунта, встречающегося на трассе КЛ;
при протяжке во время монтажа в защитных трубах или блоках;
при выполнении ремонтных и эксплуатационных работ.

В случае прокладки КЛ в различных типах грунта и условиях окружающей среды выбор конструктивного исполнения и сечения кабельных материалов следует выполнять по условиям участка с наиболее неблагоприятными условиями.

При прокладке в земле маслонаполненных КЛ высокого давления, их трубопроводы должны быть оборудованы защитой от коррозии, соответствующей проекту. Если часть трассы КЛ проходит в земле, а другая часть — на поверхности (в кабельном сооружении или в помещении), марка кабельного изделия выбирается как для укладки в землю.

Наружный защитный покров, нанесённый поверх брони в этом случае не должен быть горючим.

При монтаже КЛ в грунтах, содержащих агрессивные вещества, разрушающие кабельные оболочки, следует применять кабели в свинцовых оболочках, покрытых усиленными защитными покровами.

Также допускается использовать изделия в алюминиевых оболочках с особо усиленными защитными покровами. Агрессивные вещества могут содержать солончаки, заболоченные участки, грунты, содержащие шлаки, строительные материалы и т.п.

Если прокладка КЛ предполагается в почвах, подверженных смещениям (сдвиг, вспучивание и т.п.), должна быть принята одна из следующих мер для защиты кабеля от обрыва или повреждения изоляции:

применение для подземной прокладки кабеля, оснащённого проволочной бронёй;
укрепление грунта, предотвращающее его смещение.

* * *

Выход кабеля

На выходе из земли до подключения к столбу участок кабеля в 2 метра должен быть закрыт изогнутой металлической трубой. Радиус изгиба составляет не менее 20 диаметров кабельной оболочки.

При прокладке кабеля в земле на даче к домику вводить его следует через фундамент, для этого нужно предусмотреть закладную. Это кусок трубы, выходящей на 10–15 сантиметров из фундамента с обеих сторон. Ее сечение должно быть в 4 раза больше прокладываемого провода. Через нее легко ввести кабель в помещение. Для последующей герметизации используют монтажную пену или ветошь, смоченную в цементном молочке.

При другом способе кабель в металлической трубе поднимают вдоль дома. Обычно это место, где висит вводный шкаф. Закладную делают в стене, придерживаясь таких же параметров, и заводят провод в дом. Такой способ используют, если фундамент из монолитной плиты и его не хочется нарушать.

Можно сделать прокладку электрокабеля под землей методом прокола. Этот способ применяют, если проводку необходимо проложить под участком дороги или садовой дорожки. Суть метода – создание канала вдавливанием в землю металлической трубы с наконечником. При этом грунт вокруг приспособления уплотняется.

По обе стороны от препятствия делают две ямы, одна стартовая, другая приемная. На трубе с помощью болгарки нарезают зубья в виде короны. Диаметр должен соответствовать размерам провода, но не меньше 20 мм.

Работу лучше выполнять вдвоем. Конец трубы с коронкой устанавливают в стартовую яму. По другому концу ударяют кувалдой с большой силой. После прохождения 50 см пути внутреннюю часть трубы промывают от грунта водой под напором.

Если до приемной ямы не хватает длины, приваривают дополнительный отрезок. Когда зубья короны появляются с другой стороны, процесс закончен. Выступающие концы с двух сторон отрезают, а в среднюю часть вставляют кабель. В этом случае труба, оставшаяся в земле, является защитой.
