Выбор стабилизатора напряжения для дома

Что такое стабилизаторы напряжения и для чего они нужны

Стабилизаторы — это устройства для автоматического поддержания постоянства значения электрического напряжения или силы тока независимо от колебаний напряжения в питающей сети и величины нагрузки.

Применяются для выравнивания напряжения в заданных пределах на выходе, при значительных колебаниях входящих параметров электросети на входе.

Говоря простым языком, если электрический чайник вот уже 20 минут не может вскипятить воду – значит, качество энергоснабжения вашего дома оставляет желать лучшего и, во избежание серьезных проблем, стоит приобрести хороший стабилизатор.

Выбор нужной модели может показаться сложным, поэтому я решил рассказать вам о том какие они бывают и как правильно подобрать стабилизатор напряжения для дачи или частного дома.

ШАГ №4 – КАКОЙ МОЩНОСТИ НУЖЕН СТАБИЛИЗАТОР?

На предыдущих этапах мы узнали, что для дома нужен аппарат с плавной регулировкой, определились с количеством фаз необходимого прибора (однофазный или трехфазный) и решили для себя, будет он стоять в отапливаемом помещении или нужен морозостойкий вариант.

Теперь следует понять, какой мощностью должен обладать прибор.

К этому вопросу нужно отнестись внимательно, так как взяв стабилизатор маленькой мощности, в результате мы получим частые отключения стабилизатора по перегрузу.

Основное правило, которым принято руководствоваться при выборе стабилизатора напряжения для дома, звучит так:

На каждый частный дом или загородный коттедж устанавливается вводной автомат, который не позволяет нагружать электропроводку дома больше, чем она рассчитана. Это связано не с “жадностью” электриков, будто не хотят разрешить владельцу дома включать приборы большей мощности, чем разрешено. Причина банальна – не допустить возникновения пожара. Чтобы не допустить перегревания проводов и возникновения из-за этого пожара, ставится вводной автомат. Если человек попытается одновременно нагрузить электропроводку приборами бОльшей мощность, чем разрешено, – вводной автомат выполнит защитное отключение и не допустит пожара в доме.

Чаще всего на дом ставятся подобные вводные автоматы:

Вводной автомат на 40 А (ампер)

Для того, чтобы узнать какой мощности нужен стабилизатор напряжения для нашего дома, всегда применяется одна и та же формула:

• Вариант №1 – к дому подведена однофазная сеть на 220В
  В этом случае умножаем значение вводного автомата (у нас это 40 ампер) на 220 вольт:
  40 * 220 = 8 800
  Выходит, что для нашего дома нужен стабилизатор мощностью не меньше, чем 8800 ВА (вольт-ампер) или 8,8 кВА (киловольт-ампер).
  Зная типичную линейку мощностей стабилизаторов:
  5, 8, 10, 15, 20, 30 кВАПонимаем, что стабилизатор на 8 кВА с нашей нагрузкой уже не будет справляться, а вот на 10 кВА – самое оно.
• Вариант №2 – к дому подведена трехфазная сеть на 380В
  В случае трехфазной сети решение следующее:
  • если дома есть потребители на 380В – ставим один трехфазный стабилизатор.
    Его мощность высчитывается так:
    Вводной автомат для частных домов с трехфазным подключением чаще всего на 20 ампер.
    Умножаем 20 ампер на 200В и получившуюся цифру умножаем еще на 3:
    20 * 220 * 3 = 13 200
    Получается для дома нужен трехфазный стабилизатор мощностью не меньше 13200 ВА (вольт-ампер) или 13,2 кВА. (киловольт-ампер).
    Опять же, учитываем линейку мощностей трехфазных стабилизаторов (9, 15, 20, 30 кВА) понимаем, что нам нужен стабилизатор на 15 кВА.
    Итого, нужен трехфазник на 15 кВА.
  • Если же к дому подведено 3 фазы, а все электроприборы обычные, рассчитаны на 220В и трехфазных потребителей ставить не планируется, то эффективнее будет поставить три однофазных стабилизатора (по одному на каждую фазу). Это делается по той причине, что при пропадании напряжения на одной из фаз, трехфазный стабилизатор обесточит весь дом. При установке трех однофазных стабилизаторов данная проблема не возникает и электроприборы на оставшихся двух фазах продолжают работать.
    Мощность высчитывается как для обычного однофазного стабилизатора (описано было выше) с тем отличием, что нужен не один а три штуки:
    40 * 220 = 8 800
    Итого, нужно 3 стабилизатора по 10 кВА.

Четвертое правило:
В зависимости от количества подведенных фаз:

• для однофазной сети (220В) чаще всего ставят однофазный стабилизатор на 10 кВА;
• для трехфазной сети ставят или один трехфазный стабилизатор на 15 кВА или три однофазных по 10 кВА (по одному на каждую фазу).

Шаг №1. Когда стабилизатор не поможет: что необходимо проверить в проводке до его приобретения

За свою практику однажды столкнулся с таким фактом, что здание находилось на приличном удалении от питающей ВЛ, а ответвление от нее к дому было выполнено с элементарным нарушением ПУЭ.

Провод от опоры до вводного щита в дом был смонтирован тонкий, что сказывалось на увеличении электрического сопротивления этой магистрали. На нем образовались дополнительные потери напряжения.

Все это сильно повлияло на качество электроснабжения. Поэтому нарушать общепринятые правили монтажа не стоит: возникают дополнительные трудности.

Чтобы их избежать рекомендую выбирать сечение проводов и кабелей по общепринятой мощности, передаваемой через них нагрузки.

При этом обращайте внимание на:

1. Металл жил (медь или алюминий);
2. Способ прокладки (открыто по воздуху или в закрытых трубах).

Вводной кабель с заниженным поперечным сечением жил необходимо сразу менять. Стабилизатор на него подключать нельзя: повышенная мощность нагрузки вызовет перегрев и без того неправильно собранной электрической схемы.

Виды стабилизаторов напряжения

Релейный стабилизатор

За счет невысокой стоимости и достаточно высокой точности регулирования такие стабилизаторы приобрели наибольшую популярность. Силовое реле переключает обмотки трансформатора, чтобы на выходе получить нужное напряжение. Оно регулируется с шагом 5-20 В. Чем выше количество реле, тем выше точность регулировки, но при этом возрастает частота срабатываний, отсюда частые и мелкие перепады напряжения, что может сказаться на работе осветительных приборов (мерцание).

Плюсы:

• компактные размеры, небольшой вес;
• возможность работы в широком диапазоне температур (-30…+400С);
• работа при перегрузке (несколько часов при напряжении 110% от номинального и несколько секунд при 200% от номинального);
• высокая скорость срабатывания;
• широкий диапазон регулирования входящего напряжения, низкая чувствительность к его искажению;
• долговечность до 10 лет;
• невысокая шумность.

Минусы:

• ступенчатая стабилизация и, как результат, изменение уровня освещенности;
• большое количество узлов в конструкции снижает надежность.

Оборудование оптимально подходит для сетей с небольшими и нечастыми перепадами напряжения.

Электромеханический стабилизатор

Стабилизатор работает за счет перемещения по обмотке трансформатора контакта, который приводится в движение сервоприводом. Бывают сетевые и магистральные.

Плюсы:

• работа с большими нагрузками;
• способность выдерживать серьезные скачки напряжения (несколько секунд при напряжении, вдвое выше номинального);
• плавность регулировки напряжения;
• бесшумность при отсутствии резких скачков напряжения;
• напряжение на входе может быть практически любым;
• высокая точность стабилизации;
• невысокая стоимость, но есть и дорогие модели с высокой скоростью срабатывания.

Минусы:

• скорость реагирования на скачок напряжения ограничена скоростью щетки (10-15 В/сек);
• чем выше мощность, тем больше вес устройства;
• оборудование не будет работать при температуре менее -50С и более +400С;
• шум в момент стабилизации напряжения;
• щетки и сервопривод нуждаются в регулярной замене (каждый 3-7 лет).

Такой стабилизатор хорошо подходит для сетей со стабильно пониженным или повышенным напряжением. Лампочки мерцать не будут.

Тиристорные и симисторные стабилизаторы

По принципу работы напоминают релейные стабилизаторы, но переключение между обмотками тут осуществляют полупроводниковые ключи, симисторы или тиристоры. За счет этого повышается скорость, снижается шумность, увеличивается эффективность работы. Многие модели оснащаются дисплеем, где отображается входящее и выходящее напряжение.

Плюсы:

• надежность и долговечность;
• работа с низкими и высокими входящими напряжениями;
• многие модели способны выдерживать температуру до -200С;
• детали почти не изнашиваются, так как нет подвижных элементов;
• быстродействие;
• бесшумность.

Минусы:

• высокая цена;
• сложность ремонтных работ;
• невысокая устойчивость к перегрузкам;
• чем выше точность регулировки, тем выше количество ступеней, и тем ниже быстродействие.

Обычно такие стабилизаторы используют для защиты отдельной техники (компьютер, стиральная машина) при частых, но незначительных перепадах напряжения.

Инверторный стабилизатор

Самые новые и совершенные стабилизаторы. Работают по принципу двойного преобразования энергии, за счет чего лишаются многочисленных недостатков другого типа устройств.

Плюсы:

• компактность;
• работа с входным напряжением 115-300 В, при этом на выходе получаем стабильное напряжение 220 В;
• высокая точность;
• минимальная задержка.

Минусы:

• цена;
• работа оборудования требует постоянного охлаждения, за которое отвечают вентиляторы, потому придется мириться с небольшим постоянным шумом.

Оборудование подходит для любого типа техники.

Комбинированный стабилизатор

Совмещает в себе преимущества релейного и электромеханического устройств

Если происходит резкий скачок напряжения, то включается релейный механизм, так как тут важно быстродействие. При напряжениях, близких к нормативным, работает серводвигатель

Диапазон стабилизируемого напряжения

Это одна из ключевых характеристики стабилизатора напряжения. Например, диапазон 130-270 В значит, что прибор сможет обеспечивать стабильное напряжение 220 В на выходе при входящем напряжении от 130 до 270 В. При более высоком или низком напряжении, стабилизатор сначала изменит выходящее напряжение на 15-18%, а потом отключит все приборы.

Чтобы понять, какой стабилизатор напряжения выбрать, надо определить, в каких пределах скачет напряжение в вашем доме. Несколько дней проводите измерения в моменты пиковых нагрузок (утром и вечером). Самое низкое и самое высокое значение учитывайте при покупке.

Рейтинг приборов для дачи

Какой тип стабилизатора по мощности, фазности, точности и методу работы выбрать для дачи – это вопрос ценовой доступности и назначения, однако составить рейтинг таких устройств по их надежности и другим показателям среди фирм-производителей вполне возможно. Выбирая стабилизатор, можете учесть этот показатель. На основе статистики о поломках за 6 лет, составлен рейтинг устройств по степени надежности (исходя из качества работы и используемого материала), который может повлиять на выбор прибора:

1. Вольтер.
2. РЭТА.
3. Phantom.
4. Ortea.
5. Luxeon.
6. Лидер.
7. UPower.
8. Донстаб.
9. Forte.
10. VoTo.
11. Stabvolt.
12. Руцелаф.
13. Бастион.
14. Элекс.
15. Прогресс.

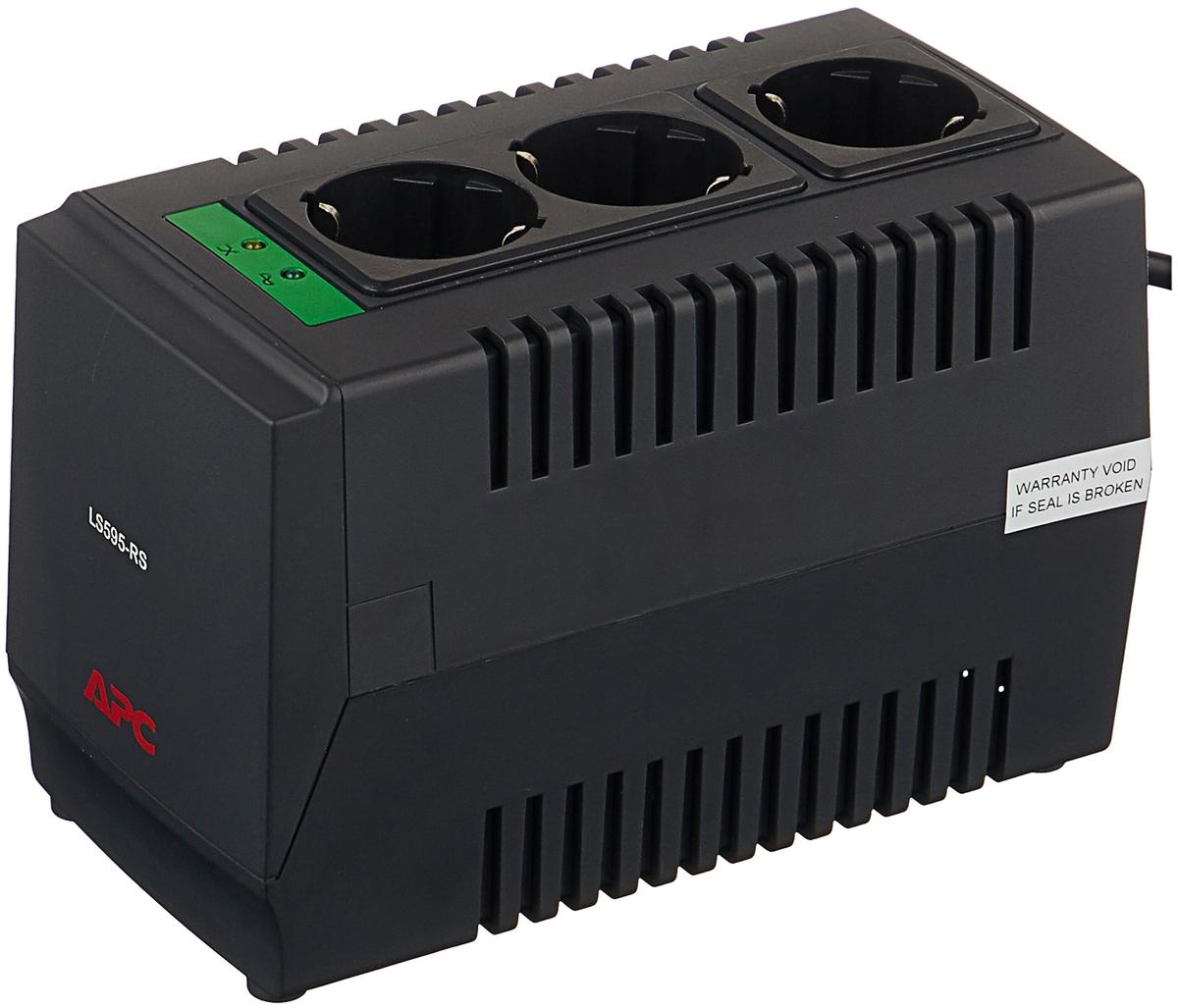

15 место — APC by Schneider Electric Line-R LS595-RS: Характеристики и цена

APC by Schneider Electric Line-R LS595-RS

Пятнадцатое место нашего рейтинга занимает стабилизатор APC by Schneider Electric Line-R LS595-RS, который выделяется не только заманчивой ценой, но также качественной сборкой и небольшим весом.

Тип стабилизатора	релейный
Активная мощность	300 Вт
Полная мощность	595 В·А
Тип входного напряжения	однофазное (230 В)
Входное рабочее напряжение	184-284 В
Точность стабилизации	10%
Выходное напряжение	198-242 В
Входная частота	50-50 Гц
Вес	1.4 кг
Цена	1 290 ₽

APC by Schneider Electric Line-R LS595-RS
Качество работы 4.5

Уровень шума 4.5

Простота установки 4.8

Компактность 4.6

Качество сборки 4.3

Расчет мощности стабилизатора напряжения

Перед тем, как рассчитать мощность стабилизатора напряжения, нужно определить суммарную нагрузку (сколько будут потреблять подключенные электроприборы). Информация о потреблении электроэнергии указывается производителем в техническом паспорте. Также мощность можно обнаружить на специальной табличке, размещённой на тыльной стороне прибора.

При расчётах учитываются пусковые мощности приборов. Для приборов с электродвигателями это так называемый коэффициент кратности:

• у болгарки, микроволновой печи, он равен 2;
• у кондиционеров от 2 до 35;
• у перфоратора — 3;
• у стиральных машин от 3 до 5;
• у холодильников от 5 до 10 (устаревшие модели).

Порядок расчета мощности следующий.

1. Этот показатель вычисляется через умножение мощности прибора на его кратность. Например, холодильная камера на 200 Вт с кратностью 5 во время пуска потребляет 1000 Вт.

На заметку. Не стоит высчитывать пусковые мощности у всех приборов. Ведь они вряд ли будут работать одновременно. Обычно учитывается самый мощный из приборов, который будет подключаться к сети со стабилизатором. По нему и подбирается мощность последнего.

Можно произвести расчёты быстрее и проще исходя из мощности автомата, расположенного в защитный блок оборудования при монтаже электрощитка (если он подобран верно).

Для этого мощность, указанную на автомате, нужно умножить на напряжение сети. Умножив, например, 16 Ампер на напряжение сети 220 Вольт, получим искомую активную мощность стабилизатора – 3520 Вольт или 3,5 кВт. (Его полная мощность указывается в киловольт-амперах, а не ваттах! То есть, обозначена как кВА). Для выбора стабилизатора важна именно активная мощность (ватты).

Учитывается также сечение провода, которым запитаны дом или квартира. У алюминиевой проводки в старых домах сечение 4 квадратных миллиметра и максимальный ток 32 ампера. Нет смысла устанавливать мощный стабилизатор. Для современных построек подойдёт прибор с мощностью 15-20 киловольт-ампера (кВА).

Современный стабилизатор – это дополнительная защита от замыканий на подключённой линии и возможность наблюдать за состоянием сети с помощью встроенного вольтметра.

С плавной регулировкой напряжения

К ним относятся электромеханические стабилизаторы, а также приборы новых поколений – онлайн-преобразователи, модели с широтно-импульсной модуляцией. Это системы двойного преобразования, которые преобразуют переменный ток в постоянный, с последующим моделированием его показателей: напряжения на выходе, амплитуды, частоты либо же аппараты, работающие по примеру реостата. Они имеют высокую точность стабилизации, если выбрать такое оборудование, исчезнет проблема мигающих лампочек на даче.

• Антисептик для рук
• Кедровые орехи — польза и вред. Лечебные свойства ядра, скорлупы, масла и настойки кедрового ореха
• Сколько когтей у кошки на задних и передних лапах. Сколько стоит удалить когти кошке

Основные секреты выбора стабилизатора

Выбирая подходящий прибор, учитывайте следующие важные параметры.

1. Разновидность. Помимо описанных выше, существуют еще электронные стабилизаторы. Причем все разновидности обладают своими ограничениями. Обязательно узнайте о них перед посещением магазина.
2. Шумность. Вместе с газовым котлом или, скажем, с холодильником стабилизатор должен работать круглосуточно. А если он будет располагаться около спальни или детской, то бесшумная работа становится одним из главных критериев выбора.
3. Нагрузка. Это значение нужно подсчитать заранее. Суммируйте мощности всех электрических приборов, чувствительных к скачкам напряжения, добавьте еще небольшой запас (около 20 процентов). К примеру, чтобы защитить телевизор и ПК, хватит стабилизатора мощностью от 500 В до 1000 В.
4. Размеры, вес. Безусловно, стабилизаторы – стационарные устройства, но если выбранная модель будет тяжелой и габаритной, это доставит немало хлопот. И если спрятать устройство за шторой не получается, то стоит купить привлекательную модель, подходящую к интерьеру.
5. КПД. Этот показатель тоже очень важен, поскольку устройство будет потреблять электроэнергию. Чем выше коэффициент, тем меньшими будут потери энергии и тем качественнее будет работа стабилизатора.

Голосование за лучший стабилизатор

Какой стабилизатор вы бы выбрали или посоветовали?

Quattro Elementi Stabilia 1000

Сохраните результаты голосования, чтобы не забыть!

Чтобы увидеть результаты, вам необходимо проголосовать

10 место — Wester STW-1000NP (0.8 кВт): Характеристики и цена

Wester STW-1000NP

Стабилизатор напряжения Wester STW-1000NP (0.8 кВт) занимает десятое место нашего рейтинга благодаря простоте установки, качественной сборки, компактности, и невысокому уровню шума. В сумме с небольшим весом данная модель выделяется на фоне других.

Тип стабилизатора	релейный
Активная мощность	800 Вт
Полная мощность	1 кВ·А
Тип входного напряжения	однофазное (220 В)
Входное рабочее напряжение	140-260 В
Точность стабилизации	8%
Выходное напряжение	202-238 В
Входная частота	50-50 Гц
Класс защиты	IP20
Вес	2.48 кг
Цена	2 299 ₽

Wester STW-1000NP (0.8 кВт)
Качество работы 4.9

Уровень шума 4.9

Простота установки 5

Компактность 4.8

Качество сборки 4.8

Итого 4.9

Популярные фирмы-производители и ориентировочные цены

Стабилизатор – это тот редкий случай, когда большой выбор различных производителей не в пользу покупателя. Сделать выбор бывает непросто.

Избегайте стабилизаторов, произведенных в Китае. Также нехорошо зарекомендовали себя приборы «no-name» — красивый, но не работающий коробок.

Отдавайте предпочтение проверенным фирмам, одобрительные отзывы о которых вы получили от знакомых или из других источников. Среди российских производителей не подводят фирмы «Лидер» и «Штиль». Данные модели дороговаты, но за их качество можно не переживать – уже не один год они доказывают свои преимущества.

Цены могут варьироваться в очень большом диапазоне: от 7000 руб. до 60000 руб. и выше. Стоимость определяет тип, мощность и фирма-изготовитель (насколько авторитетным является ее имя на рынке) и др. факторы

Конечно, чтобы выбрать стабилизатор напряжения для своего дома, нужно считаться с кошельком, однако стоит помнить, что скупость в покупке такого важного прибора может обойтись намного дороже, если дешевый стабилизатор не выполнит свою работу и лишит вас всей техники в доме

Диапазон стабилизируемого напряжения

Это одна из ключевых характеристики стабилизатора напряжения. Например, диапазон 130-270 В значит, что прибор сможет обеспечивать стабильное напряжение 220 В на выходе при входящем напряжении от 130 до 270 В. При более высоком или низком напряжении, стабилизатор сначала изменит выходящее напряжение на 15-18%, а потом отключит все приборы.

Чтобы понять, какой стабилизатор напряжения выбрать, надо определить, в каких пределах скачет напряжение в вашем доме. Несколько дней проводите измерения в моменты пиковых нагрузок (утром и вечером). Самое низкое и самое высокое значение учитывайте при покупке.

Выбор стабилизатора по рабочему напряжению

Очень важно, прежде чем покупать это недешёвое устройство, проанализировать причину нестабильного напряжения, а потом уже переходить к выбору модели и мощности стабилизатора. При выборе мощности также нужно учитывать то, что при пониженном входном напряжении выходная мощность стабилизатора уменьшается

При понижении входного напряжения до 170В мощность падает на 30-50% в зависимоти от вида и КПД стабилизатора

При выборе мощности также нужно учитывать то, что при пониженном входном напряжении выходная мощность стабилизатора уменьшается. При понижении входного напряжения до 170В мощность падает на 30-50% в зависимоти от вида и КПД стабилизатора.

Эта особенность стабилизаторов приводится на графике, который обычно есть в инструкции:

Если напряжение в сети обычно занижено, то надо быть готовым, что при напряжении 150 В стабилизатор на 10 кВт будет уходить в ошибку по перегрузке при выходной мощности менее 7 кВт. Энергия не может браться ниоткуда, за всё надо платить. И мощность при пониженном напряжении может повыситься только за счет повышения тока.

Эта особенность стабилизаторов усугубляет проблемы и без того изношенных сетей. Ведь чем больше люди ставят стабилизаторы, тем больше потребляется ток, и тем больше проседает напряжение у соседей, которые ещё не купили стабилизатор. Замкнутый круг, в котором выигрывает тот, кто первый вложит деньги.

После 250 В мощность стабилизатора также ограничивается из-за перегрева, что видно на графике.

Поэтому, для правильного выбора стабилизатора замерьте напряжение в сети, поизучайте как сильно оно моргает, как сильно мигают лампочки. Это дает представление о просадках (обычно лампочка “на глаз” затухающая в два раза, получает не 220 Вольт, а 170-180 В.)

Исходя из замеренных реальных напряжений в доме, нужно определиться не только с мощностью стабилизатора, но и с диапазоном работы. Например, если напряжение постоянно занижено, нужно выбрать “повышающий” стабилизатор, а если завышено – широкодиапазонный.

Теперь перейдём к конкретным случаям выбора стабилизатора – для всего дома, для котла, для холодильника, и т.д.

Как работает стабилизатор напряжения

Коротко опишу принцип работы каждого типа стабилизаторов, чтобы вы лучше понимали сильные и слабые стороны каждого типа приборов.

Инверторные стабилизаторы

Классический инвертор напряжения состоит из двух фильтров, выпрямителя и корректора коэффициента. Они осуществляют два основных процесса: преобразование входного переменного тока в постоянный и наоборот.

Эти задачи решает выпрямитель и корректор коэффициента мощности. Говоря простыми словами, нестабильный ток входит в стабилизатор, где проходит через фильтр, превращается в постоянный и снова фильтруется.

На выходе ток имеет практически идеальную синусоидальную форму, характеризуется частотой 50 Гц и напряжением 220 В. Главное преимущество такого типа работы – высокий коэффициент мощности, близкий к единице. Другие преимущества:

1. Тихая работа.
2. Точность нормализации напряжения.
3. Малый вес и габариты.
4. Поддерживает напряжение на входе от 115 до 300 В.

Инверторный стабилизатор является одним из лучших, поэтому его главный недостаток – высокая стоимость. Второй недостаток – снижение диапазона входных частот при увеличении нагрузки:

1. 51-69% – 140-300 В.
2. Больше 70% — 160-300 В.

Автотрансформаторные стабилизаторы

Наиболее популярный стабилизатор, заслуживший признательность народа из-за соотношения цены и качества. Принцип работы: электронные ключи коммутируют отводы автотрансформатора. Ключи – это симисторы или тиристоры, работающие под управлением микропроцессора.

Быстродействие на уровне 10-20 мс, точность поддержания выходного напряжения +/- 0,5% — главные преимущества автотрансформаторных стабилизаторов. По точности они не уступают плавно регулируемым собратьям. Форма сетевой синусоиды практически не искажается.

Более понятные вещи: бюджетный ценовой сегмент, компактность, высокий КПД в районе 98%, ресурс работы порядка 15-20 лет. Но модели этого типа не лишены и недостатков.

Главный из них – ступенчатость регулирования выходного напряжения. К примеру, из-за этого мерцают лампы накаливания и галогеновые лампы. Чем больше ступеней, тем меньшую роль играет этот недостаток. При 36 ступенях становится практически незаметным даже у ламп накаливания.

Релейные стабилизаторы

В основе релейного стабилизатора автоматический вольтодобавочный трансформатор. За работу устройства отвечает электронная схема. Работает в четыре этапа:

1. На электронную схему подается и проверяется ток;
2. На основании разницы входного и выходного напряжения подбирается число обмоток и их витков;
3. Реле последовательно переключает витки;
4. Ток с допустимыми параметрами подается на выход.

Отлично работает в российских климатических условиях благодаря диапазону рабочей температуры -40…+40оС. Работает около десяти лет, не шумит и обладает невысокой чувствительностью к искажениям входного тока. Среди недостатков:

1. Низкая точность стабилизации – ~8%;
2. Ступенчатое выравнивание напряжения;
3. Периодическое обострение скачков выходного напряжения.

Тиристорные стабилизаторы

Состоит из автоматического трансформатора, тиристорных ключей, светодиодных индикаторов и электронных схем. За нормализацию тока отвечает автоматический трансформатор. Включение или выключение тиристорных ключей может искажать синусоидальную форму тока. Это решается встроенным микропроцессором, поэтому не является проблемой. Бывают одно- и двухкаскадными.

Среди преимуществ:

1. Нормализация тока не вызывает шумов;
2. Тиристоры работают более 1 млрд раз;
3. Относительно низкое энергопотребление;
4. Небольшие габариты;
5. Высокая скорость выравнивания напряжения.

Но присутствуют и недостатки: ступенчатая стабилизация тока, электронная схема микроконтроллера может подвисать, а стоят такие стабилизаторы недешево.

Симисторные стабилизаторы

Обязательно присутствуют контроллеры, ключи силового типа и автоматический трансформатор. Напряжение регулируется контроллерами. Работу можно разделить на четыре этапа:

1. Замер напряжения внутри сети;
2. Обработка информации по замерам;
3. Формирование решения о преобразовании сигнала;
4. Снижение или понижение показателей трансформаторной обмоткой.

Такие стабилизаторы подходят для бытовой техники вроде телевизора и холодильника, потому что обладают высокой чувствительностью к помехам и быстрой реакцией. Но недостатки ограничивают его сферу применения:

1. При заниженных входных напряжениях теряется мощность;
2. Высокая цена;
3. Сложный ремонт;
4. Работа с реактивными нагрузками ограничена.

Другие типы

Кроме основных типов, иногда используются стабилизаторы с другими принципами работы. Феррорезонансные вполне приемлемы для небольших домов. Принцип действия основан на явлении феррорезонанса между обмотками, намотанными на одном сердечнике и соединённых через конденсаторы. Они обладают высоким быстродействием и надёжностью. К недостаткам относится низкий КПД, повышенный уровень шума, значительный вес и размеры, высокая стоимость.

Электронные стабилизаторы с системой двойного инверторного преобразования на 100% компенсируют любые скачки напряжения. Однако их стоимость очень высока, поэтому такие устройства лучше использовать в качестве дополнительной защиты одного ценного прибора, если в электроснабжении происходят частые перепады напряжения (например, сосед ежедневно занимается сварочными работами). Но если доходы позволяют, можно приобрести мощное устройство для защиты всего дома.

Альтернативный вариант. Гибридные стабилизаторы

В таких приборах электроэнергия стабилизируется сразу двумя способами: релейные преобразователи совмещены с электромеханической конструкцией. Если вторая не может выдавать 220 В, то тогда срабатывает реле. Эксперты отмечают всего одну разработку, ознакомимся с ней.

No1. Hybrid СНВТ-6000/3

Hybrid СНВТ-6000/3 Модель от отечественного ), которую можно подключать к силовой сети. Именно поэтому прибор имеет очень широкую сферу применения – от частных домов до промышленных объектов. Высокая точность сочетается с отсутствием ЭМ-волн при работе, способных создавать помехи для другой техники. Отличный вариант для медицинских учреждений, офисов.

Плюсы

• 3-фазное напряжение;
• мощность достигает 6 кВт;
• высокий КПД (составляет 98 процентов);
• точная (3 процента) стабилизация.

Минусы

достаточно высокая стоимость.

Распространенные ошибки при выборе стабилизатора напряжения для дома и дачи

Иногда пользователи делают неправильный выбор устройства. Покупают, начинают устанавливать и сталкиваются с рядом проблем. Очень часто этому способствуют советы соседей, друзей или знакомых, у которых сформировалось ошибочное мнение по поводу того, как должен работать стабилизатор.

Например, бытует мнение, что некоторая техника может и вовсе обойтись без стабилизации напряжения и вполне нормально функционирует даже при серьезных сетевых перепадах. В эту категорию обычно относят насосные станции, нагревательные приборы и сварочные аппараты.

В действительности это не так

Рекомендуем обратить внимание на то, что те же насосы практически никогда не служат указанных в паспорте сроков и выходят из строя, не отработав и половины заявленного времени

Можно сколько угодно скидывать вину на производителя, но в действительности в ранних поломках часто виноваты сетевые перепады. В их пагубном влиянии несложно убедиться лично, достаточно прислушаться к изменению звука работы насоса при включении еще одного мощного устройства, например, электрочайника. Это же касается и работы сварочных аппаратов – можно воочию наблюдать, насколько снижается качество сварки при падении напряжения.

Еще некоторые пользователи считают, что работа перечисленных выше приборов может стать причиной срабатывания защиты в стабилизаторе и, соответственно, отключения нагрузки, поэтому их не стоит подключать к устройству.

Это тоже неправильно. Отключение любого стабилизатора из-за перегрузки является следствием нерациональной экономии. Значит пользователь приобрел более дешевый и менее мощный стабилизатор, не рассчитанный на реальную суммарную нагрузку.

Прочие параметры

Встроенная защита

Помимо стабилизации напряжения устройства должны выполнять еще и некоторые защитные функции. Основных три:

• Защита о высокого напряжения. Срабатывает при превышении 260 – 270 вольт.
• Защита от низкого напряжения. Нижний порог обычно установлен на 110 – 140 вольт.
• Защита от токов короткого замыкания.

Дорогие модели оснащают защитой от молний (импульсных перенапряжений) и фильтрами нейтрализации электрических шумов. Это полезные функции, но для стабильной работы электрооборудования хватает и первых трёх.

Желательно, чтобы стабилизатор был оснащен тепловыми датчиками. Они обезопасят от самовозгорания при критических перегрузках и в экстремальных ситуациях.

Работа при минусовой температуре

Эта характеристика приборов зависит от места установки. Лучшее место с температурой от 0 до + 45 °C. В этих пределах работает большинство стабилизаторов. Хорошо переносят морозы не многие модели

На эту характеристику стоит обратить внимание, если прибор будет установлен вне помещения

Наличие информационного дисплея

Для магистральных стабилизаторов, обеспечивающих электроснабжение всего домохозяйства, дисплей обязателен. Без него могут работать только индивидуальные маломощные устройства. Обычно отражает входящее и выдаваемое напряжение, мощность, ошибки. В критической ситуации можно понять, что произошло в сети, дома или со стабилизатором.

Таймер включения после отключения

Большинство стабилизаторов при первоначальном включении задерживают подачу напряжения потребителю. Тоже происходит при аварийных отключениях. Устройство выжидает не повторится ли ситуация вновь. Возможность установки задержки времени включения зависит от модели. На некоторых время предустановленно и не изменяется.

Уровень шума

При установке в жилом помещении, шум издаваемый устройством, может стать первоочередной характеристикой. Самые шумные – релейные. Они постоянно пощелкивают. Следом, в порядке убывания громкости идут сервоприводные, электронные и инверторные. В исправном состоянии все три типа шумят мало. Кулер издаёт звук не громче охлаждения компьютера

Повышение громкости сигнализирует о возможной неисправности и должно привлечь внимание владельца

Крепление и способ установки

По способу установки стабилизаторы делятся на настенные, напольные и настольные. Настольные включаются в розетку и служат для индивидуального использования. Настенные устанавливают в домах, квартирах и внешних шкафах. Их удобно обслуживать и они не путаются под ногами. Напольный вариант устройств имеет плюсы. Их легко спрятать под стол или в угол.

Вентилятор принудительного охлаждения

Существует два вида охлаждения – принудительной и естественное. Зависит от типа устройства. Принудительное охлаждение сопровождается небольшим шумом вентилятора и минимальным расходом энергии.
