Виды соединения
Стыковку пайкой, прессованием уже рассмотрели. Другие способы:
- Болтовое, под шайбу: Луженый многожильный и монолитный концы изгибаются петлей, внутренний диаметр которой равен диаметру болта;
- На болт, поочередно чередуя, надевается: стальная шайба – петля — опять шайба — петля вторая — последняя шайба;
- Удерживается этот пирог гайкой через шайбу — гровер, не дающей ослабиться скрутке.
Клеммное, винтовое. Подготовленные концы вставляются в гильзу клеммной колодки, зажимаются двумя винтами. Если позволяет размер клеммной трубки, жилы предварительно скрутить. Подобное используется в клеммной распределительной коробке, где гайка запрессована в корпусе коробки, есть винт с шайбой.
Самозажимное пружинное. Модный быстрый способ. Подготовленный конец вставляется в гнездо, где он зажимается специальной пружиной намертво. Гнезда соединяются между собой пластиной, которая обеспечивает контакт. Для создания быстроразъемного стыка используются клеммы WAGO c фиксирующим рычагом, откинув который можно извлечь провод;
Сварное, сварочным аппаратом или инвертором. Лужение или прессовка конца не даст проволочкам многожильного проводника распушиться, обеспечит участие их всех в создании контакта.
В заключение необходимо сказать, что соединение проводов простой скруткой не разрешено ПУЭ. Использовать ее рекомендуют как можно реже, для временного включения не очень ответственных мест сети.
Разновидности многожильного провода
- ВВГ – многопроволочные силовые кабели, имеющие изолирующую оболочку из ПВХ. Используют его при монтаже в квартирах, домах, помещениях не жилого типа с разной степенью влажности воздуха. Удобен для прокладки в местах, имеющих много загибов, извилин, так как ВВГ состоит из множества тонких проводников и достаточно пластичный.
- КГВВ – применяется в подключении силовых линий. Обладает высокой эластичностью, количество циклов сгибания может доходить до ста. Существуют модели, относящиеся к 4-5 классу гибкости, согласно ГОСТу, имеющие сечение до 10 мм и 3-5 классу, с сечением 16 мм и более.
- ВРБ – бронированный силовой кабель, подходящий для прокладки под землей. Он устойчив к негативному влиянию почвы на оболочку, способен работать даже при сбоях в электросети, коротком замыкании. Прочная броня не допускает растяжения ВРБ. Низкий степень эластичности, не мешает использовать его при укладке на трассе, имеющей изгибы и повороты.
- КОГ – это медный кабель, имеющий много жил и резиновую изоляцию. Обладает повышенной пластичностью. Его можно использовать в открытых или закрытых помещениях с высоким уровнем влажности. Не боится воздействия прямых солнечных лучей. Относится к пятому классу гибкости. Если проводник имеет диаметр от 16 до 35 мм, то он способен выдержать до 10000 циклов на изгиб, от 50 до 150 мм – 12000 циклов.
- SiHF – выдерживает воздействие температуры до 220 С благодаря силиконовой изоляции. Она так же способна выдержать воздействие щелочных растворов, масел, спиртосодержащих веществ.
- КГ – медный многожильный кабель, имеющий резиновое изоляционное покрытие. Можно прокладывать снаружи здания и внутри помещений, использовать со сварочными установками. Высокая степень гибкости позволяет проводить монтаж с множеством загибов и поворотов.
- КУПЭВ – гибкий экранированный. Может состоять из 7-52 жил. Сечение варьируется от 0,35 до 0,5 мм. Способен выдержать около 100 циклов на изгиб.
- ПВС – имеет изоляцию из ПВХ, содержит 2-5 жил. С его помощью соединяют электроприборы различного назначения: от бытовых устройств до садовых инструментов. Обладает высокой степенью гибкости, что позволяет использовать его для монтажа осветительных элементов и электророзеток. Выдерживает воздействия температур в диапазоне от -40 до 40 градусов и цикл изгибов до 3000.
- ШВВП – кабель из меди плоской формы. Количество жил 2-3, гибкие, с покрытием ПВХ. Используют для подсоединения приборов, обладающих не высокой мощностью.
4 причины, почему одножильный провод лучше многожильного
Причина 1: более жесткий кабель
У одножильного кабеля провода более жесткие, чем у многожильного, поэтому при изгибе он лучше держит форму. Когда мы организовываем проводку, нам необходимо проходить прямые углы, а это проще делать жестким кабелем. Многожильный же сколько его не сгибай, все равно будет разгибаться, поэтому форму он держать не будет. То есть проще будет уложить ВВГнг, чем многожильный ПВС.
Конечно, временную проводку открытого типа, которую нужно будет таскать по объекту, проще выполнить многожильным проводом, так как одножильный попросту переломается. Однако, дома мы проводку скрываем под слоем штукатурки, поэтому двигаться провод никуда не будет. Гибкость многожильного провода является преимуществом для удлинителей, электроустановок переносного типа, открытых динамических проводок, но не для домашней проводки.
Причина 2: проще выполнять соединение
Соединение проводов в распредкоробках должно выполняться путем пайки, опрессовки, сварки или сжимами (ПУЭ п. 2.1.21). Одножильные провода побеждают многожильные по количеству «удобных» способов соединения. Давайте поясним.
- Винтовые клеммники. Зажимать клеммником одножильный провод проще, чем многожильный. Одна жила хорошо прижимается, а когда их много, тогда некоторые могут «расползтись», тем самым уменьшается площадь контакта.
- Клеммники WAGO. Клеммники имеют прижимную пластину, которая зажимает провод. Здесь в принципе можно легко зажать как одну жилу, так и многожильный проводник, поэтому данный тип соединений подойдет для обоих проводников.
- Сварка. Сварка подходит для обоих типов проводников. Однако, как и в случае с винтовым клеммником, выполнение соединения гораздо проще на одножильном проводе, чем на многожильном. Одножильный достаточно скрутить в скрутку и «капнуть» сваркой — качество соединения будет отличным. Для соединения многожильного потребуется определенная сноровка, так как во время сварки можно перепалить некоторые жилки.
- Опрессовка. При использовании специализированного инструмента опрессовка и тех и других проводников выполняется одинаково легко. Поэтому в данном случае «удобство» монтажа для одножильных и многожильных кабелей наравне.
- ЭксплуатацияЭто нужно знать: 6 главных проблем клеммников WAGO
- Пайка. Вот здесь наконец побеждает многожильный провод, так как его паять проще. Место соединения получается меньше по размеру, так как жилки можно завести друг в друга и легко скрутить.
- СИЗ. Для СИЗ также нет какого-то лидера — оба проводника легко соединять колпачком. Кстати нашей статьи вы можете узнать, как можно делать соединения колпачками СИЗ за 30 секунд.
Как видим, соединять любой провод можно любым способом (согласно правилам ПУЭ), однако не каждый будет удобен. Так в нашем «рейтинге удобства» соединения побеждает одножильный провод. Но повторимся, что это касается исключительно домашней скрытой проводки.
Причина 3: проще подключение розеток и выключателей
Разъемы в розетке выполнены по тому же принципу, что и в винтовых клеммниках, поэтому прижим выполняется болтиком (или болтиком и пластиной). Если розетка расположена в труднодоступном месте, например, в углу дома или внизу над плинтусом, то одножильным проводом вы без труда попадете в разъемы, а многожильным нужно еще постараться. Также многожильный может распушиться и пару жил выскользнут из разъема (как показано на картинке), а вы этого не заметите, и тогда площадь контакта будет меньше и при большой нагрузке он будет подгорать.С выключателями тоже самое, ведь принцип соединения там такой же, как в розетках.
Причина 4: цена
В среднем одножильный кабель стоит дороже многожильного в рамках одного сечения и одного бренда. Например, ВВГ 3х2,5 мм2 стоит в среднем 48 рублей за 1 м, а ПВС того же сечения 60 рублей. Если делать проводку для всего дома, то разница в закупке будет существенная.
Итак, подводя итог, скажем, что для монтажа скрытой проводки в доме выгоднее и удобнее использовать одножильный медный кабель. Если хотите положить многожильный ПВС, потребуется монтировать кабель-канал, а это дополнительные расходы.
Структура проводов
Где провод не закреплен намертво, применяют многожильный. Для стационарной проводки в доме следует выбирать одножильные провода. Для одножильного провода достаточна скрутка на длине 1-1.5 см и черная изолента на тканевой основе. Для Качественной и безопасной проводки используется двух- и трехжильный медный провод в двойной изоляции. Медный провод может в свою очередь быть цельным и многожильным. Лучше конечно многожильный.
Наш разговор о том, какой провод одножильный или многожильный выбрать, мы начнем с рассмотрения структуры провода. Он определяет насколько сильно можно изгибать провод, и насколько он стоек к такому виду деформаций. Дабы лучше понять отличие одножильного провода от многожильного, а также отличия между разрядами гибкости, давайте возьмем конкретный пример. Только обычно это провода с сечением в 16 мм2 и более. При этом выше второго класса гибкости алюминиевые провода не встречаются.
Многожильные провода могут с успехом использоваться даже там, где присутствуют значительные вибрации. Гибкость многожильных проводов позволят использовать их в любой конфигурации устройства или техники. К примеру, проводка автомобиля состоит исключительно из многожильных проводов. Если соединение одножильного провода – дело нескольких минут, то с многожильными проводниками всё значительно сложнее.
Многожильный кабель является более гибким, что облегчает его подключение к розеткам, выключателям освещения, а также укладку в коммутационную коробку. Многожильный провод лучше подходит для прокладки в разветвленных кабель-каналах.
Хочу сделать розетки с заземлением. Можно ли для данной ппроводки использовать тройной многожильный провод? Многопроволочный провод сечением 2,5 весьма толстый для подсоединения к розеточным клеммам. Почему бы не взять например кабель NYM 3×2,5 . У него достаточно мягкие жилы и их нетрудно подключать в розетках. Если у Вас несколько групп розеток то можно подвести кабель 3х2.5 до распред.
Для каких целей? Для неподвижной электрической проводки лучше одножильный, так как он более устойчив к коррозии. Если шнур для аппаратуры, переносной удлинитель и т. п—ессно многожильный с его куда большей устойчивостью к многократным изгибам и кручениям.. Бывает лучше для каких-то целей. Для массового силового низкочастотного монтажа одножильный лучше потому что тупо дешевле. Посмотрите внутри любой бытовой аппаратуры-большая часть проводников выполнена одножильным проводов .И только там .где нужна гибкость, идёт многожильный.
Для стационарных проводок одножильный. Но многожильный нужно еще оконцовывать, он менее долговечный, да и вообще для стационарных проводок не предназначен. Провод отличается изоляцией. Выбор же между ВВГ и ПВ3 делается исходя из ТЗ(условий прокладки и эксплуатации). Здесь уже не провода и розетки играют роль, а надежность автоматической защиты.
Скрутку из нескольких жёстких жил гораздо легче обжать в клеммах или сварить, что является одним из основных требований ПУЭ к качественному электрическому контакту. Механическая прочность силового однопроволочного кабеля, особенно при больших сечениях, выше, поэтому их выбор предпочтительнее для стационарной прокладки. Для создания хорошего контакта при подключении многопроволочных проводников к автоматике или оборудованию применяются специальные наконечники, устанавливаемые при помощи опрессовочных клещей.
Для перехода к освещению основного вопроса необходимо рассмотреть свойства одножильного и многожильного кабелей. Если соединение выполняется по типу скрутки, то ее легче впоследствии обжать клеммой или подвергнуть сварке. Количество таких проводов укладываемых в один канал больше, чем соответственно одножильных с аналогичным сечением. Кабель АВБбШв выпускается как в одножильной, так и в многожильной конфигурации.
Жесткость одножильного кабеля также позволяет не тратить время на опрессовку зачищенных концов при подключении к электрооборудованию. Высокая жесткость несколько упрощает соединение кабелей скруткой, которую в этом случае легче обжимать клеммами. Подключение различного электрооборудования и выключателей гораздо легче выполнять с использованием именно одножильного кабеля.
Область использования одножильного кабеля: организация электропроводки, прокладка силовых кабелей среднего или большого сечения для промышленности и транспорта.
Расчет сечения провода
Начнем не с таблицы, а с расчета. То есть, каждый человек, не имея под рукой интернет, где в свободном доступе ПУЭ с таблицами имеется, может самостоятельно определить сечение кабеля по току. Для этого потребуется штангенциркуль и формула.
Если рассмотреть сечение кабеля, то это круг с определенным диаметром.
Существует формула площади круга: S= 3,14*D²/4, где 3,14 – это Архимедово число, «D» — диаметр измеренной жилы. Формулу можно упростить: S=0,785*D².
Если провод состоит из нескольких жил, то замеряется диаметр каждой, вычисляется площадь, затем все показатели суммируются. А как вычислить сечение кабеля, если каждая его жила состоит из нескольких тоненьких проводков?
Процесс немного усложняется, но не сильно. Для этого придется подсчитать количество проводков в одной жиле, измерить диаметр одного проводка, вычислить его площадь по описанной формуле и умножить данный показатель на количество проводков. Это и будет сечение одной жилы. Теперь необходимо это значение умножить на количество жил.
Если нет желания считать проводки и измерять их размеры, надо просто замерить диаметр одной жилы, состоящий из нескольких проводов. Снимать размеры надо аккуратно, чтобы не смять жилу
Обратите внимание, что этот диаметр не является точным, потому что между проводками остается пространство
Соотношение тока и сечения
Чтобы понять, как работает электрический кабель, необходимо вспомнить обычную водопроводную трубу. Чем больше ее диаметр, тем больше воды через нее будет проходить. То же самое и с проводами.
Чем больше их площадь, тем большей силы ток, через них пройдет, тем большую нагрузку такой провод выдерживает. При этом кабель не будет перегреваться, что является самым важным требованием правил пожарной безопасности.
Поэтому связка сечение – ток является основным критерием, который используется в подборе электрических проводов в разводке. Поэтому вам необходимо сначала разобраться, сколько бытовых приборов и какой общей мощности будет подключены к каждому шлейфу.
| Сечение жилы провода, мм2 | Медные жилы | Алюминиевые жилы | ||
|---|---|---|---|---|
| Ток, А | Мощность, Вт | Ток, А | Мощность, Вт | |
| 0.5 | 6 | 1300 | ||
| 0.75 | 10 | 2200 | ||
| 1 | 14 | 3100 | ||
| 1.5 | 15 | 3300 | 10 | 2200 |
| 2 | 19 | 4200 | 14 | 3100 |
| 2.5 | 21 | 4600 | 16 | 3500 |
| 4 | 27 | 5900 | 21 | 4600 |
| 6 | 34 | 7500 | 26 | 5700 |
| 10 | 50 | 11000 | 38 | 8400 |
| 16 | 80 | 17600 | 55 | 12100 |
| 25 | 100 | 22000 | 65 | 14300 |
К примеру, на кухне обязательно устанавливается холодильник, микроволновка, кофемолка и кофеварка, электрочайник иногда посудомоечная машина. То есть, все эти прибору могут в один момент быть включены одновременно. Поэтому в расчетах и используется суммарная мощность помещения.
Узнать потребляемую мощность каждого прибора можно из паспорта изделия или на бирке.
- Для примера обозначим некоторые из них:
- Чайник – 1-2 кВт.
- Микроволновка и мясорубка 1,5-2,2 кВт.
- Кофемолка и кофеварка – 0,5-1,5 кВт.
- Холодильник 0,8 кВт.
Узнав мощность, которая будет действовать на проводку, можно подобрать ее сечение из таблицы. Не будем рассматривать все показатели данной таблицы, покажем те, которые преобладают в быту.
Многожильные или сплошные плюсы и минусы
Большую массу электрических кабелей можно разделить на две главные категории:
· Многожильные;
· Сплошные.
Понятие сплошные и многожильные:
Итак, как уже ясно из названия, сплошной провод состоит из одной, «сплошной» жилы изготовленной из алюминия или меди.
Многожильный провод состоит из разного количества проводов состоящих из жил разного сечения.
Эти две разновидности ещё иногда называют твердыми и гибкими или же моножильными и гибкими.
Интересно! Бесперебойник. ТУТ!
Но не будем вдаваться в тонкости, как не назови эти две категории они все равно наиболее важные провода в сфере электрики и электроники, каждый кабель имеет свои сильные и слабые стороны, о которых будет рассказано чуть позже.
В квартире может быть использовано сразу два вида провода в зависимости от эх особенностей а может и один.
Обычно при выборе провода для проводки важно учитывать такие факторы как:
1. Гибкость;
2. Стоимость;
1. Гибкость – важна при большой длине прокладывания провода, обычно, чем больше жил в кабеле, тем он мягче и легче сгибается.
Сплошные провода вообще сгибать сложно, а если кабель большого сечения, то согнуть его невозможно.
2. Стоимость конечно медные провода дороже чем алюминиевые, что касается цен по типам, то сплошные гораздо дешевле, чем многожильные, цена которых напрямую зависит от количества жил.
Многожильные или сплошные плюсы и минусы и характеристики
Сейчас стоит уделить внимание сферам применения. Если учитывать вышестоящие факторы, то многожильные провода используют для проводки и различных электрических приборов, в том числе удлинителей
Если учитывать вышестоящие факторы, то многожильные провода используют для проводки и различных электрических приборов, в том числе удлинителей.
Сплошной провод так же применяется в проводке, но только в том случае, когда не нужно двигать кабель. Он так же применяется в электродвигателях и катушках.
Плюсы сплошных проводов:
· Более защищен от внешних воздействий и коррозии.
· Удобно применять в квартирной проводке, без использования кабельных наконечников.
· Повышенная жесткость.
· Низкая стоимость.
· Используются на высоких частотах.
Минусы сплошных проводов:
· Восприимчив к коррозии.
· Не терпит вибрации.
· Не терпит перегибов.
· Использовать только в контролируемой атмосфере
Плюсы многожильных проводов:
· Удобно паять;
· Гибкие;
· Менее ломкий;
· Можно сгибать любое количество раз.
· Более устойчивы к растяжениям.
Минусы многожильных проводов:
· Более высокая цена.
· Нужно осторожно применять в высокочастотных цепях
· Важно использовать концевые наконечники при соединении с клеммными зажимами для надежности контакта
Какие же провода для проводки лучше? Многожильные или сплошные и из какого материала?
Что касается материала – то лучше использовать медь, так как она более долговечная.
Что касается выбора, то тут спорный вопрос.
Многие специалисты на ровных участках, без каких либо сгибов советуют использовать сплошной провод – он более прочный.
Что же касается изгибов – то однозначно многожильный, так как его легче сгибать и с ним гораздо легче работать.
Выбираем между одножильным и многожильным проводом
На примере конкретных ситуаций и устройств рассмотрим, какой конкретно провод лучше: одножильный или многожильный.
В общем случае многожильные провода лучше подходят для питания нестационарного или подвижного электрооборудования. При стационарной прокладке их удобно укладывать в кабельных каналах, они легче проходят повороты и изгибы.

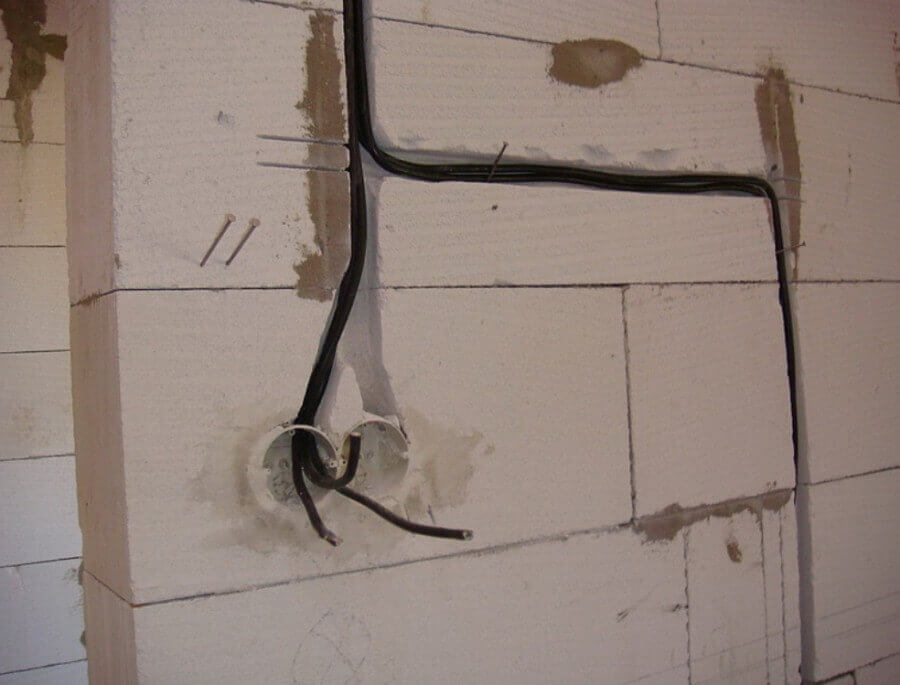

Для проводки в доме и прокладке в штробе лучше подходят одножильные кабели. Они выдерживают большие механические нагрузки типа сдавливания и растяжения, да и подвижность при таком способе прокладки совершенно не нужна.

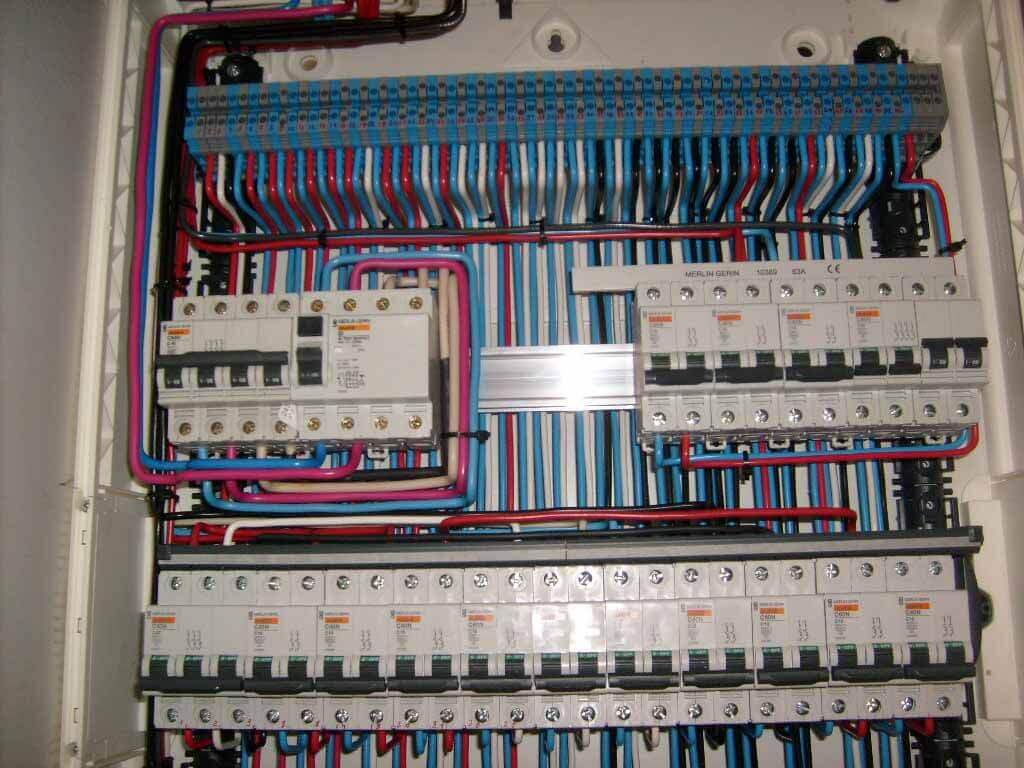

В щитке с автоматами и УЗО соединения легче и лучше проводить однопроволочными изолированными проводами типа ПВ-1. Так они будут жёстко стоять на своих местах, не переломятся при случайных рывках, например, при замене автомата. Плюс к тому такие провода будут жёстко держать ту форму, которую вы им придадите.

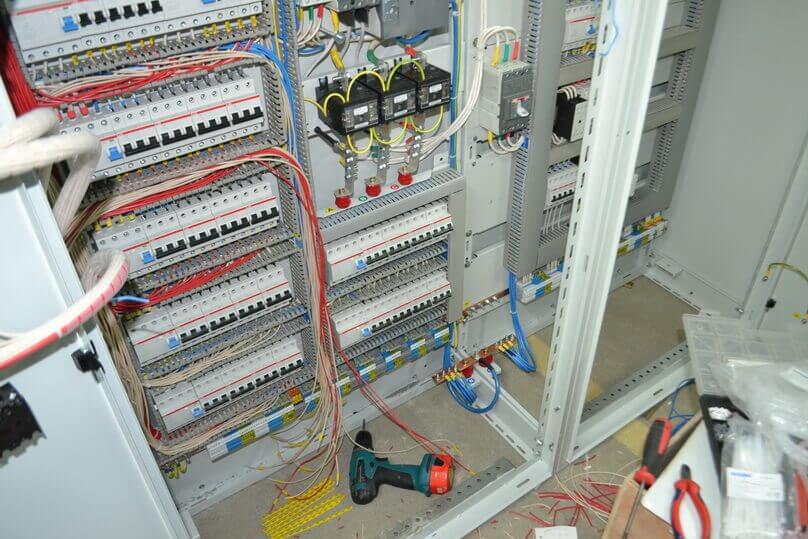

В ЩУ (щит управления) могут применяться и одножильные и многожильные провода в зависимости от типа клемм на установленной аппаратуре, а также от количества и расположения оборудования. Щиты должны предусматривать удобное и оперативное их обслуживание не только своей конструкцией, но и внутренним монтажом аппаратуры.
В информационных сетях, например, для видеонаблюдения, телефонии, интернета обычно используются специальные кабели с однопроволочной жилой, а для питания этих устройств — многожильные проводники. Либо они питаются прямо по кабелю связи.
Для подвижного оборудования используют шнуры, пример — дрели и другой электроинструмент, утюги, настольные лампы. В утюгах шнур покрыт тканевой оплеткой, для дополнительной защиты от высокой температуры и трения.
Часто задаваемый вопрос: что лучше держит ток? В бытовой электросети с частотой в 50 Гц число проволок в жиле не имеет особых значений. Выбор провода основывается только на условиях монтажа и эксплуатации описанных выше.

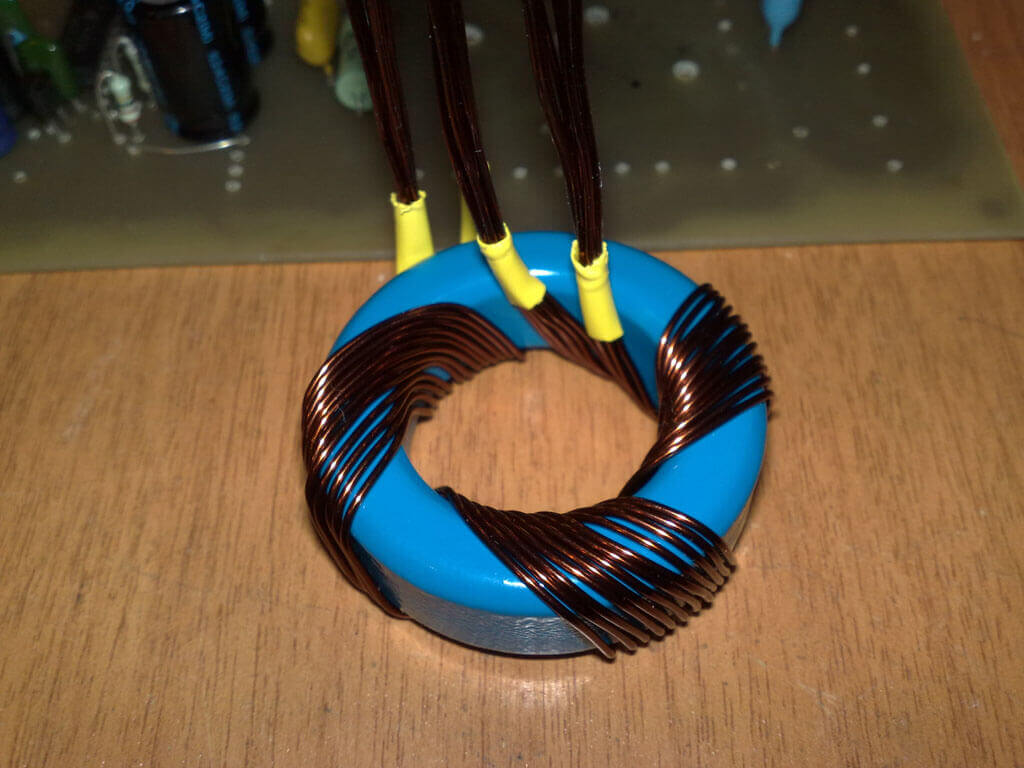

В высокочастотных цепях и в звуковой аппаратуре, а также в акустике имеет место скин-эффект. Это явление, когда ток течёт в большей мере по поверхности кабеля, и чем больше частота — тем больше носителей заряда выталкивается на поверхность.
Это вызывает уменьшение полезной площади поперечного сечения, следовательно, увеличению потерь в кабеле. Поэтому используются либо сплетенные отдельные однопроволочные жилы (в импульсных трансформаторах высокой мощности), либо мягкие многопроволочные жилы.
Напоследок рекомендуем просмотреть полезное видео по теме статьи:
Также читают:
- Что лучше реле напряжения или стабилизатор
- Сравнение кабеля NYM и ВВГнг
- Соединение многожильных проводов
Применение
Область применения гибких кабелей довольно обширна. Их можно найти в любой квартире. Практически все бытовые электроприборы подключаются к электросети с помощью гибких шнуров. Электрический утюг представляет собой подвижное устройство, которое оснащено КГ. Настольные лампы, наушники, многоразъёмные удлинители, телевизоры – все эти приборы подключаются к розеткам гибкими кабелями.
В промышленности станочное оборудование с числовым программным управлением (станки ЧПУ) имеют много подвижных электроузлов. Станки оснащены многопроволочными кабель-каналами. Проводка рассчитана на эксплуатацию в течение 5-10 лет, в зависимости от интенсивности работы оборудования.
Существуют каналы стандартной серии с ограниченной длиной открытого и закрытого типа. Наряду с этим, применяются изделия с неограниченной длиной. Универсальные каналы можно наращивать до любых размеров.
Кабелеукладчик
Миниатюрные подвижные кабелеукладчики с гибкими проводами применяют в принтерах. В КГ таких устройств применяются провода толщиной, измеряемой сотыми долями мм.
Дополнительная информация. Для скрытой проводки применять КГ можно, но нецелесообразно. Монтажная схема электросети из гибких проводников обойдётся гораздо дороже, чем сделать это из одножильных проводов.
Кабель гибкий применяют не только в подвижных системах. Им удобно соединить контакты в распределительных щитках, шкафах, где порой требуется изгибать КГ несколько раз, в случае ремонтных работ кабели можно использовать многократно. Соединения сигнальных устройств, пультов управления различного электрооборудования с источниками питания осуществляется гибкими шнурами для контрольного управления.
При выборе надо обращать внимание на модификации кабельных изделий. Есть провода с оболочками, не поддерживающие горение, тропического и холодостойкого исполнения. Для бытовых нужд наиболее подходят КГ в ПВХ оболочке, рассчитанные на напряжение 220 в
Если возникают сомнения, то стоит обратиться к профессионалам. Они помогут выбрать нужную марку изделия и осуществить её монтаж
Для бытовых нужд наиболее подходят КГ в ПВХ оболочке, рассчитанные на напряжение 220 в. Если возникают сомнения, то стоит обратиться к профессионалам. Они помогут выбрать нужную марку изделия и осуществить её монтаж.
Изоляция электрических соединений
Все части электропроводки должны быть изолированными, чтобы исключить случайное соприкосновение частей токопроводящих элементов между собой и с человеческим телом. Выбор изоляционных материалов зависит от условий эксплуатации электрической цепи. Для большинства случаев достаточно изоляции из термоусадочной или виниловой трубки, а также специальной изоляционной ленты.
Если место соединения может подвергаться воздействию высоких температур, то для изоляции используется лакоткань и тканевая изолирующая лента, выдерживающая длительное воздействие температуры до 100 °C.
Эксплуатация электропроводки зависит от многих факторов, среди которых не последнее место занимает правильно выполненный электрический монтаж. Надежное соединение проводов и правильное подключение элементов электрической сети позволяют избежать возникновения мест с плохим контактом и, как следствие, локальных перегревов и обрывов электропроводки.
Использованный метод соединения проводов в значительной степени зависит от максимальной нагрузки и условий эксплуатации электропроводки. Во влажных помещениях и на улице стоит отдавать предпочтение медной проводке с пропаянными соединениями, так как она менее чувствительна к окислению.
Влад Тараненко, рмнт.ру
Структура проводов
Наш разговор о том, какой провод одножильный или многожильный выбрать, мы начнем с рассмотрения структуры провода. Это позволит нам более детально разобрать, как он устроен.
Одножильный провод или многожильный: классы гибкости проводов
- Одним из основополагающих нормативных документов в этом вопросе является ГОСТ 22483 – 2012. Он говорит о том, какой должен быть провод по конструкции, устанавливает требования к техническим характеристикам, а также определяет параметры, которые позволяют относить провод к тому или иному виду или подразряду.
- Первое, что стоит упомянуть — это класс гибкости. Он определяет насколько сильно можно изгибать провод, и насколько он стоек к такому виду деформаций. Всего существует 6 классов гибкости.
Таблица номинальных параметров проводов первого класса гибкости
- К первому классу гибкости относятся все однопроволочные провода. Кроме того, к ним относят многопроволочные провода с сечением в 185 мм2 — такие сечения применяются только в промышленности, поэтому мы их рассматривать не будем.
- Второй класс является более гибким. Чтобы достичь этого свойства, провода делают состоящими из нескольких отдельных проволок, скрученных между собой. Таблица 4 ГОСТ 22483 – 2012 определяет их минимальное количество для проводов разного сечения.
Таблица номинальных параметров проводов пятого класса гибкости
- А вот для классов 3 и выше, минимальное число проволок не должно быть меньше, чем для второго класса, и определяющим фактором инструкция называет сечение каждой отдельной проволоки. Таблицы 5, 6, 7, 8 ГОСТ 22483 – 2012 определяют это максимальное сечение каждой отдельной проволоки в проводах разного сечения.
- Дабы лучше понять отличие одножильного провода от многожильного, а также отличия между разрядами гибкости, давайте возьмем конкретный пример. Допустим, у нас имеется провод третьего и пятого класса гибкости, сечением в 1 мм2. Провод третьего класса гибкости будет выполнен из нескольких проволок с диаметром не более 0,43 мм, а провод пятого класса — из проволок с диаметром не более 0,21 мм. Соответственно в проводе пятого класса отдельных проволок будет больше, и их общее число не должно быть меньше 7, что определено для провода второго класса.
Таблица номинальных параметров проводов третьего класса гибкости
Многожильный алюминиевый провод
Сразу отметим, что данное правило распространяется не только на медные провода. Алюминиевые провода так же могут быть гибкими и многопроволочными. Только обычно это провода с сечением в 16 мм2 и более. При этом выше второго класса гибкости алюминиевые провода не встречаются.
Что такое одножильный и что такое многожильный провода
В прямом смысле слова выражение «одножильный и многожильный» не относится к данному вопросу, так как слово «жилы» относится к общему количеству проводников в кабеле или проводе, а не к структуре отдельной жилы. Правильно было бы сказать однопроволочная или многопроволочная жила. Но прижилось, почему-то, выражение «многожильные». Для правдивости информации мы будем употреблять правильный термин, но и осуждать тех, у кого вошёл в привычку другой вариант, тоже не будем, не наше это дело.
Провод однопроволочный – имеющий в качестве токопроводящего элемента только одну жилу, с сечением из стандартного ряда (0,5-1-1,5-2,5-4 и т.д. мм кв.)
Провод многопроволочный – как токопроводящий элемент – это несколько проводников, переплетённых между собой, имеющих суммарное сечение в тех же стандартных величинах. Допускается вплетение непроводящей нити (обычно напоминающей капрон) в проводящие жилы для большего увеличения эластичности всего кабеля.
Это интересно: При отключении счетчика обестачиваются все квартиры на этаже
