Клеммник на din рейку

Распространенная проблема: как соединить алюминиевый и медный провод

С такой задачей часто сталкиваются жители домов советской постройки. В то время практически вся проводка выполнялась с помощью алюминиевых жил. Современные электрики в основном используют медный провод. Как соединить алюминиевый провод с медным? Есть скептики, которые утверждают, что такое соединение невозможно. Не стоит им верить. Если грамотно использовать методики, которые мы приведем ниже, коммутация будет надежной и долговечной.

Как уже говорилось, обычная скрутка для такого соединения не подойдет. Контакт меди и алюминия сильно греется и может повредить изоляционный слой.

Вариант 1 – болтовое крепление

Это простой и доступный метод, для которого используют стальные гайку, болт и шайбы. Из-за внушительных габаритов такого крепежа его вряд ли получится разместить в современной небольшой распредкоробке. Но зато подобная коммутация позволяет объединить проводку не только из разного металла, но и с разным сечением. Подобные соединения легко разбирать и собирать при необходимости.

Видео рекомендации по болтовому соединению:

Вариант 2 – соединение «орех»

Название такого соединения придумали электрики из-за внешнего сходства. Для крепежа используют специальную обжимку, которая продается в магазинах электротоваров. Устройство представляет собой две плашки с пазами для проводников. После фиксации жил плашки обматываются изолентой.

На практике это выглядит так:

Вариант 3 – клеммный коммутатор

Простой в установке и надежный вариант соединения. Колодку подбирают в соответствии с сечением проводов. Зубчатые крепежи обеспечивают надежную фиксацию жил. Нужно помнить, что алюминий не любит винтового соединения, так что придется периодически проверять контакт, не дожидаясь его ослабления.

Рекомендации по установке коммутатора:

https://youtube.com/watch?v=AfdybUU-7tE

Классификация колодок

Существует несколько разновидностей таких приспособлений. Все они хорошо выполняют своё предназначение — обеспечение надёжного контакта в кабельном соединении. Существует несколько категорий, на которые они подразделяются.

Материал корпуса

Эта деталь изготавливается из сырья, не проводящего электрический ток. Ещё одним обязательным требованием является подбор минимального расстояния между точками контакта для исключения воздушного пробоя. Оболочка соединительной клеммной колодки может быть:

Керамической, устанавливаемой в местах с повышенной температурой. К таким изделиям можно отнести нагревательные элементы, силовые присоединения. Нельзя устанавливать подобные компоненты при вибрации и ударных нагрузках, они слишком хрупкие.
Полипропиленовые коммутаторы прочные и пластичные, не образуют трещин при деформации. Однако из-за низких температурных и диэлектрических характеристик не допускается их монтаж в высоковольтных установках с расположенными близко друг к другу фазой или нулём. Исключение составляют сети освещения.

Колодки из прочного негорючего полиамида довольно дороги. Применяются там, где к оборудованию предъявляются повышенные требования.
Лучшими характеристиками прочности и изоляции обладают карболитовые клеммники. Их применение допустимо везде, кроме нагревательных приборов.
В слаботочных соединениях, бытовой технике и в освещении широко применяются изделия из поливинилхлорида. Это самый дешёвый вариант

Однако из-за того, что при нагреве ПВХ плавится, использовать их нужно с осторожностью. Ещё одним преимуществом подобных клеммников является удобная форма выпуска в виде блоков

Таким образом, можно подобрать любое количество неразъёмных соединений.
Текстолитовые или эбонитовые детали встречаются редко из-за их высокой стоимости.

Способ крепления провода

Для винтовых клеммников это может быть классическая накидная конструкция или крепление при помощи зажима. Первая представляет собой соединение гайки, роль которой выполняет контактная пластина с резьбой, и винта. В этом случае конец провода должен быть подготовлен: сформировано кольцо или установлен наконечник. Применяются они при установке в распределительных коробках.

У колодок второго типа устройство предусматривает фиксацию просто зачищенной жилы. Это возможно за счёт особой конструкции гайки. Она формирует своеобразный хомут, подтягиваемый винтом к колодке. Недостатком такого изделия считается нахождение жилы под постоянным давлением, что разрушает металл, особенно алюминий.

Общей отрицательной стороной подобных клеммников является необходимость постоянного контроля за надёжностью крепления и периодическая подтяжка контактных групп.

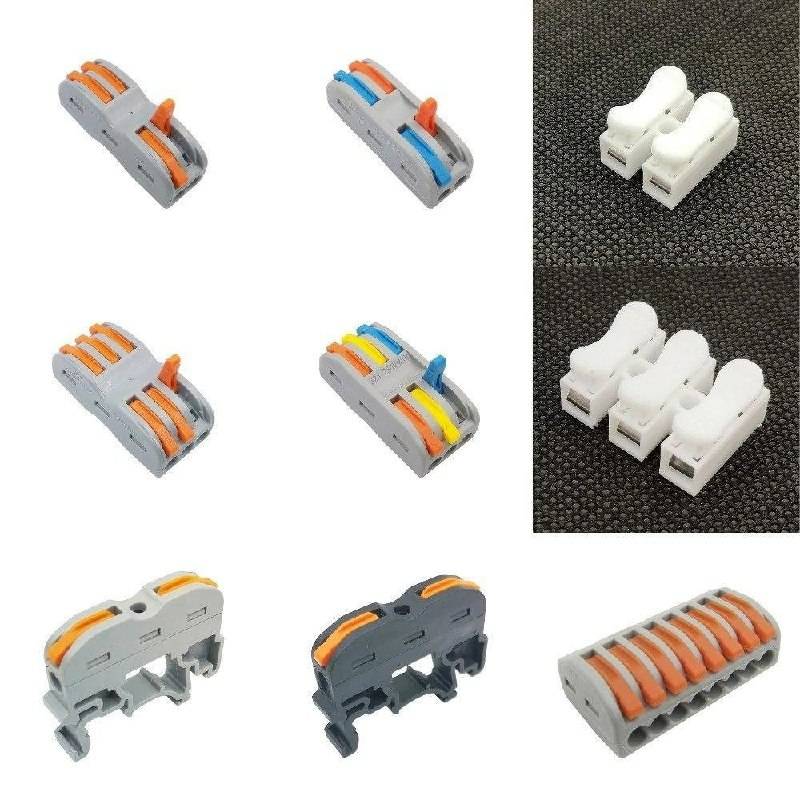

Этого изъяна лишены быстрозажимные колодки. Они бывают одно- или многоразовыми. Типичным примером такой продукции являются изделия фирмы Ваго.

Тип монтажа коммутатора

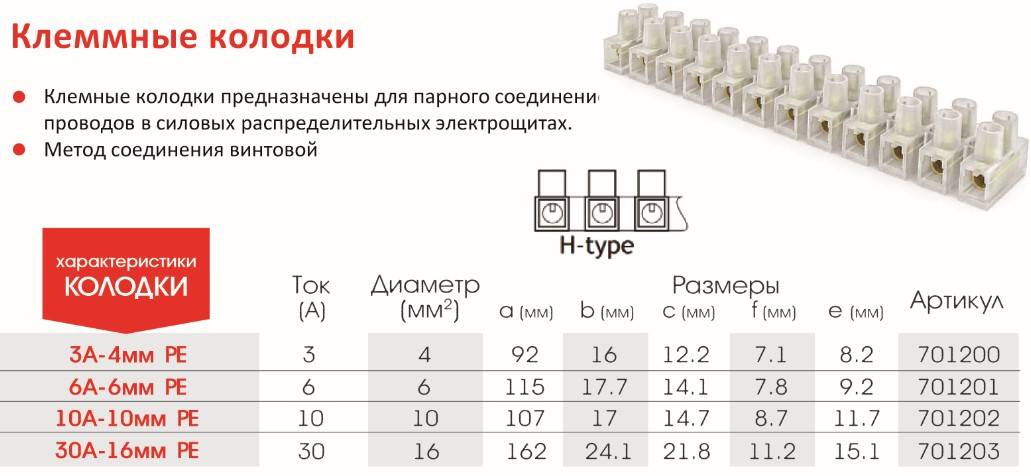

Простейший клеммник состоит из корпуса, металлической рейки и ряда зажимов. Одна колодка предназначена для подсоединения либо фазы, либо ноля (заземления). Подбирая фиксатор, необходимо учесть способ его установки. Имеется множество разновидностей коммутационных устройств:

• Уже описанные ранее винтовые.
• Разъёмные, одна часть которых контактирует с проводником, а вторая — с платой. Устанавливаются на микросхемах.
• Нажимные или пружинные.
• Барьерные, предназначенные для силовых установок.
• Проходные, позволяющие соединять несколько проводов из разных металлов для создания разветвлённых электросхем.
• Наборные, устанавливаемые на DIN-рейки. Фиксация происходит с помощью защёлок, предотвращающих выпадание колодок из блока.

Общие требования к монтажу

Качество соединений и ответвлений при монтаже имеет первостепенное значение. При поиске неисправности в электрической цепи, чаще всего проблема возникает из-за отсутствия контакта. Некачественный контакт может привести не только к разрыву цепи, но и к перегреву проводов. Нередко это является причиной возгорания.

Поэтому к ним предъявляются жесткие требования.

Независимо от того, какими клеммами выполняется монтаж, должны выполняться следующие правила:

1. При монтаже необходимо оставлять запас проводов перед всеми соединениями (для повторного соединения).
2. Все соединения должны располагаться в доступных местах.
3. Месторасположение соединительных элементов нужно защищать от вибрации и любых других механических воздействий.
4. Изоляция соединительных элементов должна соответствовать изоляции проводников.
5. Все соединения должны выполняться в распределительных коробках, шкафах и пультах управления, специальных нишах строительных конструкций.

Выпускается множество разновидностей клеммников по назначению:

• вставные;
• гибридные;
• мини и микро клеммы;
• клеммы с предохранителями;
• клеммы с размыкателями;
• многовыводные;
• многоярусные;
• проходные и другие;

Для всех разновидностей правила монтажа едины.

Разновидности и типы зажимов.

Изделия подразделяются по следующим критериям:

• По уровню конструкции – одноярусные и многоярусные изделия, из которых наиболее сложными считаются именно многоуровневые виды.
• В зависимости от расположения контактов – прямые и угловые соединители.
• В зависимости от устройства конкретного провода, так как многие жилы отличаются по внутреннему устройству, и, соответственно, места их соединения также должны иметь характерные отличия.
• По типу крепления – винтовые, пружинные, зажимные, торцевые и концевые виды.

О некоторых, самых распространенных видах классификации, в рамках данной статьи, будет рассказано несколько подробнее.

Клеммные зажимы.

Винтовые колодки, обладающие парой металлических контактов, заключенных в диэлектрический корпус. Подсоединение проводов может происходить в нескольких точках – от двух и более. С помощью колодок можно подключиться при выполнении бытовых электротехнических работ. Также их используют в распределительных коробках.

Вам это будет интересно Особенности кембриков для проводов

Важно! Главная особенность изделия заключается в простоте его конструкции и высоком уровне надежности. Клеммные зажимы

Клеммные зажимы

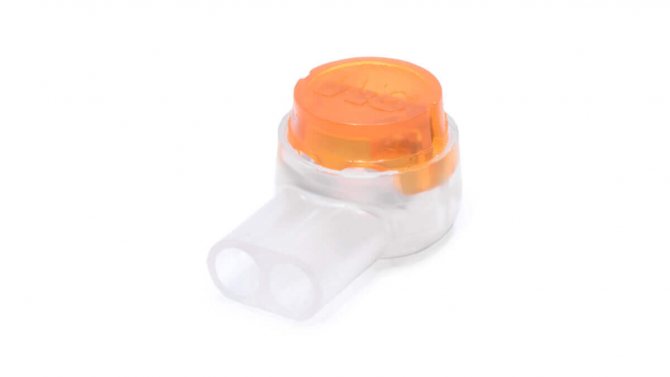

Скотч-лок.

Изделие под названием скотч-лок обладает внушительным рядом преимуществ, по сравнению с остальными видами зажимов. С его помощью с легкостью можно осуществить соединение с линией или подключать проводники без использования специального инструмента. Схема работы заключается в создании фиксации с помощью сжатия в контакте ножевого типа. Электрический скотч-лок также обладает надежным и безопасным диэлектрическим корпусом, что позволяет создать полностью изолированный контакт.

Самый используемый при производстве зажимов материал – это полипропилен. Также может быть задействован огнестойкий нейлон. В корпусе продукта помещается U-образный контакт, прорезающий изоляцию и обеспечивающий контакт. Также, в корпус заливается особый гидрофобный состав, добавление которого является способом защиты места соединения от каких-либо воздействий. Принцип действия конструкции во многом напоминает прокалывающие зажимы, применяемые в рамках работы с СИП проводами.

Важно! Установку скотч-лока необходимо проводить в несколько этапов: сначала вводится кабель, а затем осуществляется зажим. Как выглядит скотч-лок

Как выглядит скотч-лок

Колпачки СИЗ.

Колпачок СИЗ – это особая конструкция, назначение которой также заключается в обеспечении создания точки соединения двух и более проводов. Изделие включает в себя две составляющие: сам колпачок и стальную пружину. Материал, используемый при изготовлении – особый электроизоляционный негорючий пластик, устойчивый к температурным воздействиям, а также, способный выдержать высокое напряжение. Пружинная конструкция в виде конуса создается из металла, витки которого обжимают электропровод.

Изделия классифицируются по наличию ушек, что, в принципе, не является особенно важным отличием. Колпачки с ушками несколько легче использовать, но и места они занимают немного больше. Подключаться с помощью колпачков очень удобно, и работа не требует особых навыков и усилий.

Колпачки СИЗ

Пружинные зажимы для соединения проводов.

Пружинные зажимы – это конструкции, используемые для соединения проводов, изготавливаются из всевозможных видов полимерных металлов. Основная контактная поверхность состоит из 2-ух латунных поверхностей. Первая жестко закрепляется на корпусе изделия, вторая – на его подвижной части.

Вам это будет интересно Проверка сечения кабеля

В момент проведения монтажных работ, подвижная область приподнимается, в образовавшийся проем продевается провод, после чего конструкция возвращается в обратное положение.

Важно! В момент закрытия пружина создает определенное давление на жилу, самозажимный механизм создает надежное крепление и позволяет подключить какое-либо устройство к сети. Пружинные зажимы

Пружинные зажимы

Производители

Немаловажную роль в выборе клемм играет производитель. Именно от него зависит подбор материалов для соединителя, а, следовательно, его устойчивость к напряжению. Некачественные колодки могут расплавиться. Проводку может замкнуть, что повлечет за собой непредвиденные последствия.

В среднем клеммная колодка выдерживает температуру до +105 °C. Клеммник на печатную плату отличается большей стойкостью к изменению температурного режима. Его предел составляет +250°C. Для большого напряжения в сети используются сверхпрочные, керамические клеммы для электропроводки. Их предел составляет до +300 °C

Потому важно правильно выбрать клеммник в зависимости от его предназначения

Помимо этого нужно правильно подобрать контакт соединителя к сечению проводника. Также немаловажную роль играют количество разъемов в клеммнике. Их следует подобрать по необходимому количеству. Незакрытый разъем потенциально опасен.

Сегодня большой популярностью пользуется производитель WAGO Kontakttechnik. Этот немецкий производитель зарекомендовал себя качеством и доступными ценами. WAGO известен во всем мире. Бренд применяется повсеместно в монтаже электропроводки. Чаще всего клеммы ваго используют для соединения проводов в распределительных коробках и при подключении светильников. На базе компании разрабатываются новейшие способы крепления к проводам. Это качество мирового значения.

Phoenix Contact – это большая компания по производству электрооборудования. Она также является одной из старейших. Продукция этой компании отличается немецким качеством и доступностью.

Weidmüller – компания что специализируется на автоматических системах. В числе ее продукции есть и клеммники. Продукцию этой компании часто используют при составлении DIN-рейки. Этот производитель узкого профиля позволит составить качественное соединение проводки.

Неплохо на отечественном рынке зарекомендовали себя китайские производители. Особенно популярны китайские производители Degson Electronic и Wanjie Electronic. Отечественные производители также неплохо себя зарекомендовали на рынке. Однако часто продукция отечественного производителя обходится потребителю значительно дороже, да и качество материалов не всегда конкурентное. Как правило, потребитель выбирает не дорогой и качественный немецкий клеммник. Это позволяет ему не рисковать проводкой.

Вот мы и рассмотрели существующие типы клеммных колодок для соединения проводов. Как вы заметили, на сегодняшний день рынок электротехнических изделий завален множеством разновидностей клеммников, благодаря чему можно выбрать подходящий вариант для собственных условий.

Будет интересно прочитать:

• Какие бывают кабель-каналы
• Какие бывают клеммы WAGO
• Лучшие производители розеток и выключателей
• Как провести электропроводку в доме

Инструкции по эксплуатации

Фирма имеет очень широкий ассортимент электротехнических устройств, среди которых особым спросом пользуются именно клеммы. Среди них следует отметить следующие серии:

• 221 (универсальные миниатюрные клеммники WAGO, применяемые в распределительных коробках),
• 224 (применяют при монтаже электроосветительных приборов);
• 243 (также применяются в распределительных коробках);
• клеммники, устанавливаемые на DIN-рейки, встречающиеся с встроенными предохранителями, размыкателями, светодиодами;
• специальные соединители, применяемые в печатных платах;
• распределительные клеммы, в которых одновременно установлен винтовой и пружинный зажим.

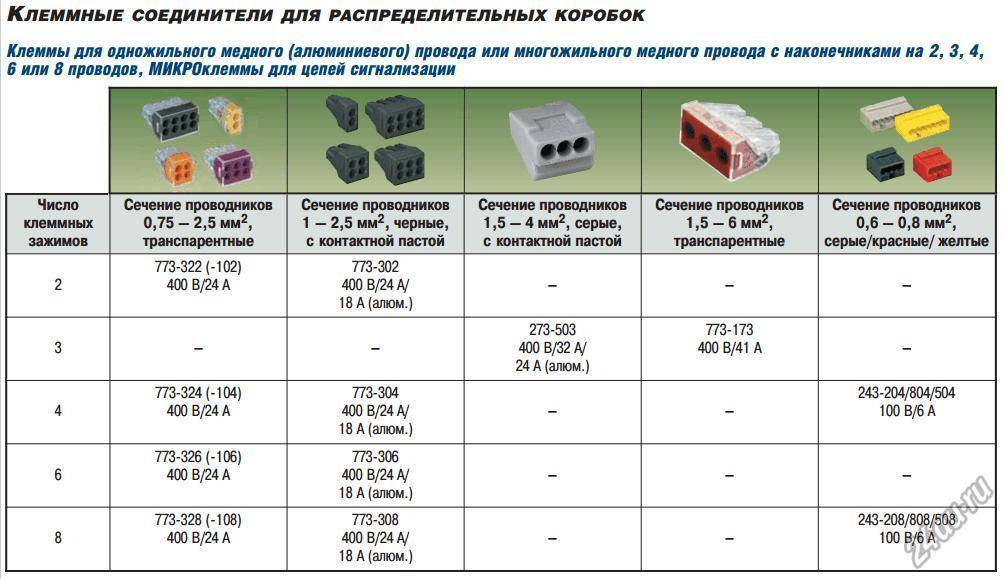

Однако к самым востребованным относятся клеммы серий 221, 222 и 773, поэтому если среди специалистов-электриков упоминаются соединители WAGO, то речь, скорее всего, ведется именно об этих трех сериях. В народе их называют просто вагами. Отметим, что клеммы WAGO могут быть даже 8-проводными. Рассмотрим конструктивные особенности и варианты использования клемм разных серий по отдельности.

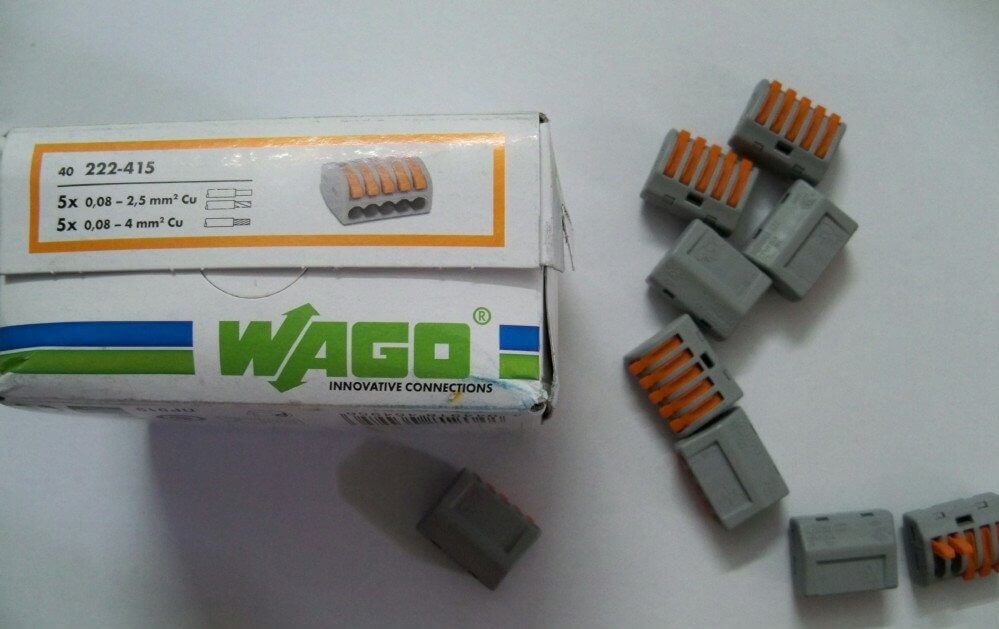

222 серия. Данные клеммники относятся к типу строительно-монтажных. Пользоваться ими рационально для создания многократного подключения и одножильных, и многожильных проводов. Чтобы устройство могло работать правильно, для фиксации проводников в нем установлен небольшой рычаг, как показано на фото ниже:

Использование данного рычага позволяет запросто разъединять контакт при необходимости, к примеру, в случае переналадки схемы, либо при тестировании цепи. В клеммнике имеются отдельные разъемы, куда вставляются проводники. Перед тем, как вставить провод и осуществить защелкивание, сначала зачищают его изоляцию. Зажим используют плоско-пружинного типа. О том, как пользоваться клеммами WAGO 222 серии, вы можете узнать из видео:

222

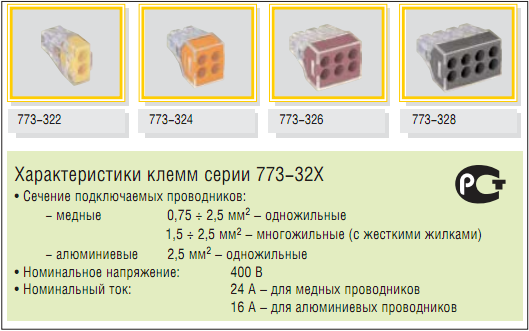

773 серия. Пользоваться этими соединителями необходимо в случаях создания однократного соединения

При этом нужно обратить внимание, что провода могут быть только одножильными. Если же есть необходимость соединения многожильных проводников, то для этого сначала их опрессовывают наконечниками

Клеммники 773 при производстве могут заполнять токопроводящей пастой, но имеются и изделия без нее. Использование данной пасты предотвращает окисление проводов из алюминия, что является значительным преимуществом. Клеммы wago, наполненные пастой, выпускают черного, либо темно-серого цвета, поэтому выявить их достаточно просто. Как и в многоразовом варианте исполнения, жила здесь вставляется до предела, но поскольку в этих вагах не используют специальный рычаг, то провода фиксируются внутренним зажимом.

На видео ниже наглядно демонстрируется, как работать клеммами ВАГО 773 серии:

773

221 серия. Все больше набирают популярность клеммы ваго 221, они удобны тем, что конструкция позволяет визуально проверить контакт без лишних трудностей, т.к. зажимы имеют прозрачный корпус.

О том, как пользоваться WAGO 221, рассказывается на видео-уроке ниже:

221

Помимо этого рекомендуем просмотреть еще несколько инструкций, в которых подробно рассматриваются правила эксплуатации клеммников ваго других серий:

2273

224

Буквенная маркировка клемм

Вольтметр на дин рейку

На лицевой панели клеммник на DIN-рейку часто имеет плоские поверхности для маркировки. На них можно приклеить небольшие бумажные таблички, наклейки или специально выпускаемые для этих целей бирки. В крайнем случае, допустимо аккуратно написать обозначения перманентным маркером от руки. Данная информация будет указывать на порядковый номер кабеля или его назначение (фаза, нуль, заземление). Она играет роль адресов, показывающих что и куда должно подключаться.

Важно! Маркировка принципиально важна, даже в тех случаях, если электрощиток или устройство, казалось бы, совсем простое. Без буквенно-цифровых обозначений даже у опытного мастера уйдёт огромное количество времени на то, чтобы разобраться, что как работает и куда подключается

Назначение клеммных колодок от Wago

Основное назначение клеммников Ваго — это упрощение электромонтажа. Для обычного соединения проводов необходимо сделать скрутку, опрессовку или спайку. Это отнимает драгоценное время и силы. Применение же соединителей Ваго позволяет подключать провода за считанные секунды.

Отсюда вытекают и второстепенные задачи, выполнения которых позволяет добиться использование клеммников:

• увеличение темпа разводки проводки;
• экономия изоляционных материалов;
• большая наглядность электропроводки для ремонтного персонала;
• возможность оперативных переключений в схеме;
• быстрая замена поврежденных электрических установок.

Устройство и принцип работы колодки

В базовой комплектации клеммный зажим состоит из двух частей:

1. Механизм зажима провода. Выполнен из луженой электротехнической меди. Задача зажимного механизма — зафиксировать жилу кабеля и поддерживать надежный электрический контакт между проводами.
2. Изоляционный корпус. Изготовлен из негорючего полиамида. Защищает людей и окружающие и элементы проводки от контакта с находящимся под напряжением зажимным механизмом.

Дополнительно клеммники Wago могут оснащаться табличками для маркировки, встроенными диодами и защитными пломбировочными крышками.

Принцип работы состоит в зажиме провода пружиной. У некоторых моделей соединителей для этого имеется специальный рычаг (часто оранжевого цвета). Он нужен, чтобы открыть механизм и дать проводу попасть в область зажима. У других же достаточно просто вставить кабель с наконечником в пружинный механизм, и он раскроется самостоятельно.

Обратите внимание. Существуют заземляющие клеммники Ваго

Провода, которые к ним подключаются, электрически соединены с крепежом под DIN рейку. Такие колодки применяются строго только для заземления. Их легко отличить по жёлто-зелёному окрасу корпуса и металлическим защёлкам. Если подключить к такому клеммнику фазный провод, то возникнет короткое замыкание на землю и риск.

Характеристики Wago

Клеммники Ваго применяются как в бытовой электропроводке, так и в промышленных аппаратах. Это объясняет широкий перечень их технических характеристик.

Проводящая часть соединителя изготовлена из меди. Этот материал хорошо проводит электричество без существенных потерь на тепло. Медь покрывается тонким слоем мягкого оловянно-свинцового припоя. Его задача — максимально улучшить электрический контакт с проводкой.

Плюсы и минусы применения

Практикующие электромонтеры разделились на две категории

Одни акцентируют внимание на достоинствах клеммников Ваго, другие же отмечают в основном недостатки. На деле же истина где-то между этими двумя мнениями

Плюсы применения Ваго:

• быстрый безвинтовой монтаж;
• минимальный набор нужных инструментов и материалов;
• клеммник легко купить даже в небольшом электротехническом магазине;
• аккуратность и логичность проводки;
• соответствие правилам безопасности.

Минусы клеммников:

• необходимость в периодическом осмотре;
• должны быть визуально доступны;
• плохо справляются с нагрузками больше 1 кВт;
• большое переходное сопротивление контактов;
• риск перегрева и расплавления;
• высокая стоимость.

Пример 2. Использование клемм Wago для ремонта электропроводки

В следующем примере показано, как быстро отремонтировать электропроводку, поломанную топором в буквальном смысле. Человек пытался сам что-то скрутить, устроил в доме КЗ, а потом позвал меня:

Быстрый ремонт проводки к розетке. Вот что мы имеем на сегодняшний день (С)

Вот как я провёл оперативный ремонт электропроводки, используя соединительные клеммы Wago 773:

Быстрый ремонт проводки к розетке с помощью одноразовых клемм Ваго

Фаза замотана черной изолентой. Потом надо выключить электричество, аккуратно выдолбить место под новые соединения, и заштукатурить всё это безобразие. Места, где провода входят в клеммы, лучше перед этим заизолировать изолентой.

А как ставить розетку в такие подрозетники – подробно рассказано в моих статьях про то,  как надежно установить розетку  Здесь и Здесь. Прочитайте обязательно!

Небольшой мастер-класс по соединению проводов с помощью клемм

	Для соединения клеммниками из серии 2273 следует зачистить провода на длину в 10 миллиметров. После зачищенные кончики проводки с небольшим усилием вставляются в отверстия клеммы. Вынуть их несложно – следует лишь потянуть провод, используя легкие вращательные движения. Такие устройства подходят для распределительных коробок.
	Для установки клеммников 22 серии следует отогнуть рычажки. После в отверстия вставляются зачищенные жилы и рычажки возвращаются на место. Подобные коммутаторы очень удобны как временная мера, они легко разъединяются.
	Серию 224 лучше использовать для подключения потолочных и настенных светильников. Она надежно соединит одножильный и многожильный провод. Проводники зачищаются, как обычно, но многожильный перед монтажом следует скрутить, чтобы ни один из тонких проводков не согнулся и не сломался. Провод с одной жилой вставляется в отверстие со смазкой. Соединение легко разобрать, нажав на рычажок.
	Чтобы скрепить проводку СИЗом, следует зачистить концы проводов на длину, чуть меньшую длины колпачка. После колпачок просто накручивается на проводники. Если снять колпачок, вы обнаружите пружинку, скрепляющую скрутку.
	Винтовые клеммники нуждаются в периодическом обслуживании. Моножильный провод просто зачищается, вставляется в отверстие и закручивается винтом. Многожильный провод нужно залудить или опрессовать наконечником и только после этого вставлять в паз клеммы. Так защищенный конец не будет разорван винтом.
