Как пользоваться

Владелец автомобиля, оснащенного охранной системой Tomahawk 9.7, управляет техникой с помощью пультов дистанционного управления. Некоторые функции выполняются по автоматическим алгоритмам, вмешательство водителя не требуется. Назначение клавиш указано в инструкции по применению. В документации также есть пояснительные таблицы с алгоритмами комбинированных действий над кнопками.

Для проверки канала связи нужно нажать на кнопку, отмеченную значком в виде силуэта автомобиля с открытым капотом. Если пульт не получает ответного сигнала в течение 3 секунд, зуммер издает короткий сигнал. Проблема возникает и при парковке автомобиля в зоне с повышенным уровнем радиопомех (например, возле ретрансляторов сотовой связи или трансформаторных подстанций).

Запуск режима охраны

Для активации режима используется короткое нажатие на кнопку, обозначенную в виде навесного замка с закрытой скобкой. Машина подает звуковой и световой сигналы, сопровождаемые коротким звуковым сигналом. На экране активируется значок в виде закрытого замка, контрольный диод переходит в прерывистый режим работы (1 вспышка в 4 секунды). Встроенный диагностический блок оповещает владельца о проблемах подачей 4-х вспышек одновременным четырехкратным звуковым сигналом сирены.

Запуск режима охраны без звука

Если требуется постановка на охрану только сигнализацией на брелке, нажмите один раз кнопку 4. Сирена подаст звуковой сигнал и двери закроются, а на брелоке появится информация о том, что включен беззвучный режим.

Отключение режима охраны

Для выхода из режима охраны нажмите один раз кнопку 1 на брелоке. Это действие будет подтверждено двойной вспышкой габаритных огней и двойным звуковым сигналом сирены, если не установлен беззвучный режим. На экране пейджера отобразится значок разблокировки, и включится внутреннее освещение.

Блокировка и разблокировка дверей

Во время движения водитель может заблокировать дверные замки кратким нажатием кнопки безопасности. Комплекс запирает двери и крышку багажника (при активации привода через дополнительный канал). Чтобы разблокировать двери, нажмите кнопку разблокировки.

Режим Антивор

Наряду с современными аналогами сторонних сигнализаций охранный комплекс Томагавк имеет функцию Антиугон. Антиграббер помогает водителю сохранить имущество в случае попытки ограбления. В случае незаконного проникновения в автомобиль устройство глушит двигатель и саботирует работу основных систем. Таким образом, выезд на машине становится невозможным.

Чтобы активировать программу Anti Hijack, обычно необходимо выполнить следующие действия:

запуск двигателя;
одновременно держать замок закрытым + багажник открытым.

Удаленное включение двигателя

Чтобы запустить двигатель удаленно, вам нужно будет долго и коротко нажимать клавиши, отмеченные значком открытого и закрытого замка соответственно. После подачи 3-х вспышек внешней светотехникой мотор запускается и прогревается. Время работы и алгоритм блокировки дверных замков запрограммированы заранее. Во время работы сигнализация мигает, контрольный диод в антенном блоке активен.

Как пользоваться

Инструкция по эксплуатации сигнализации Томагавк содержит разделы, поясняющие способы управления функциями при помощи брелоков. В документации имеются таблицы с указанием комбинаций клавиш, информация по программированию функций при помощи пульта.

Запуск режима охраны

Для включения режима защиты можно воспользоваться брелоком основного типа или вспомогательным устройством. При коротком нажатии на кнопку пульта комплекс TZ 9010, отмеченную значком замков (с замкнутой и открытой дужкой), происходит запирание дверей и активация зон охраны.

В руководстве к комплексу указано, что подача тройного сигнала сиреной указывает на обнаружение неисправной зоны.

Запуск режима охраны без звука

Программируемый режим активируется при помощи клавиши, помещенной знаком перечеркнутого динамика. После включения охраны водитель коротко нажимает на кнопку. На машине срабатывает внешняя светотехника, на экране появляется иконка в виде перечеркнутого громкоговорителя. При попытке неправомерного доступа включается режим тревоги, сопровождаемый только миганием ламп аварийной сигнализации или габаритных огней.

Отключение режима охраны

Отключение защиты производится путем воздействия на кнопку с пиктограммами запертого и открытого замка. После подачи двойного сигнала светотехникой и сиреной отпираются дверные замки и снимается блокировка цепей пуска. На табло пульта отображается символ замка с распахнутой дужкой, индикатор громкоговорителя выключается. На пультах к сигнализации Tomahawk TW 9020 или 9030 имеется отдельная клавиша, предназначенная для выключения защиты (обозначается пиктограммой в виде замка с разомкнутой скобой).

Блокировка и разблокировка дверей

Сигнализация позволяет блокировать замки после запуска силового агрегата. Для включения функции требуется кратковременно нажать на кнопку, отмеченную значками разомкнутого и запертого замка. Для выключения блокировки потребуется выполнить повторное воздействие на клавишу.

Удаленное включение двигателя

Для дистанционного пуска мотора при помощи автосигнализации потребуется нажать на клавишу со значком ключа. После подачи тройного сигнала сиреной и внешней светотехникой происходит попытка пуска. Если мотор машины заработает, то на табло отобразится пиктограмма в виде облака выхлопных газов. Силовой агрегат работает в пределах запрограммированного времени, параметр меняется при регулировке центрального блока. Водитель может добавить время работы путем нажатия на комбинацию клавиш со знаком ключа и замкнутого замка.

Проблемы в программировании и их решение

Если запрограммировать пульт самостоятельно, в работе «сигналки» могут возникнуть проблемы. Брелок иногда не распознается системой, установка не позволяет включать и выключать охранный режим. Неполадка обусловлена тем, что неопознанное устройство не может передавать код по каналу связи и выполнять различные действия, связанные с настройкой и использованием сигнализации.

Как действовать в таких случаях:

Найдите руководство к модели сигнализации, установленной на вашем авто.
Изучите мануал. В нем должна быть информация касательно программирования пультов. Попробуйте выполнить действия, описанные в инструкции.
Если документации нет, попробуйте три способа настройки, описанные выше.
Если это не помогло, разберитесь в причинах. Возможно, сигнализация не принимает и не отправляет сигнал из-за механических повреждений. Осмотрите все компоненты системы

Уделите внимание проверке контактов на разъемах подключения управляющего модуля и приемопередатчика. При возможности прозвоните электроцепи тестером. Если были обнаружены поврежденные провода, их необходимо менять

При наличии окисления на контактах разъемы подлежат зачистке.
Если проблема осталась, следует произвести диагностику блока управления. Неисправность иногда заключается в его функционировании. Может потребоваться перепрошивка управляющего устройства. Эту задачу рекомендуем доверить специалистам.

Если были обнаружены поврежденные провода, их необходимо менять. При наличии окисления на контактах разъемы подлежат зачистке.
Если проблема осталась, следует произвести диагностику блока управления. Неисправность иногда заключается в его функционировании. Может потребоваться перепрошивка управляющего устройства. Эту задачу рекомендуем доверить специалистам.

Загрузка …

Вход в режим программирования функций дистанционного запуска

Чтобы произвести вход в меню программирования сигнализации с автозапуском Томагавк, выполняется следующий алгоритм:

В автомобиле включается система зажигания, для этого ключ устанавливается в положение «АСС». Силовой агрегат при этом не заводится.
Кнопка входа в аварийный режим обслуживания нажимается шесть раз подряд. Если монтаж противоугонной системы выполнялся не самостоятельно, место размещения клавиши следует уточнить у установщика.
Затем зажигание отключается установкой ключа в режим «Off».
С помощью кнопки входа в аварийный режим обслуживания производится выбор строки с необходимой опцией в соответствии с таблицей программирования. При каждом нажатии клавиши система переходит к последующей функции.
Используя коммуникатор и его кнопки, производится выбор нужного параметра в соответствии с таблицей.
Для выхода из меню настроек пользователю нужно не предпринимать никаких действий на протяжении десяти секунд.


Количество нажатий на аварийную кнопку	Описание опции	Кнопки брелка

1 раз	Турботаймер	1 мин	2 мин	3 мин	6 мин
2 раза	Время функционирования силового агрегата после удаленного старта	5 мин	10 мин	15 мин	20 мин
3 раза	Интервал для почасового пуска двигателя авто	1 час	2 часа	4 часа	24 часа
4 раза	Температура воздуха, при которой будет заводиться мотор	-5 градусов	-10 градусов	-20 градусов	-30 градусов
5 раз	Включение режима охраны с закрытием дверных замков при удаленном старте двигателя	Отключено	Включено
6 раз	Активация внешних световых приборов при удаленном запуске мотора	Мигают	Работают постоянно без моргания	Отключены
7 раз	Закрытие дверных замков при включенной защитен после удаленной остановки силового агрегата	Отключено	Включено
8 раз	Режим подготовки транспортного средства к дистанционному старту	Автоматический	Безопасный
9 раз	Включение проводника зажигания АСС при удаленном запуске двигателя	АСС. Активируется одновременно с контактом IGN1 и отключается при включении стартерного механизма	IGN. Активируется одновременно с контактом IGN1 и не отключается при прокручивании стартера	Стартер 2, включается при прокручивании механизма	Стартер 3, включается до активации стартерного устройства
10 раз	Контроль функционирования силового агрегата по импульсу/время работы стартерного механизма при запуске	Контроллер давления моторной жидкости/0,8 с	Контроллер давления моторного масла/1,2 с	Контроллер давления моторной жидкости/2 с	Тахометр, время работы стартера – менее 3,6 с
11 раз	Тип силового агрегата	Бензиновый	Дизельный
12 раз	Единицы измерения температуры для автозапуска мотора	Цельсия	Фаренгейта
Количество нажатий на аварийную кнопку	Описание опции	Кнопки брелка

4 раза	Контроль работы силового агрегата по показаниям	Напряжения в бортовой сети автомобиля	По сигналам контроллера давления моторной жидкости	По тахометру	—
7 раз	Запирание дверных замков при удаленном запуске двигателя	Контакт IGN2 активирован, но дверные замки не запираются при автозапуске	Контакт IGN2 отключен, но замки дверей не закрываются при удаленном старте	Контакт IGN2 активирован и дверные замки запираются при автозапуске	Контакт IGN2 отключен и замки дверей закрываются при удаленном старте
8 раз	Задержка активации стартерного механизма перед удаленным пуском силового агрегата для дизельных и бензиновых моторов	2 секунды – рекомендовано для бензинового двигателя	10 секунд – рекомендовано для дизельных силовых агрегатов
15 раз	Единицы измерения уровня температуры в салоне авто для автозапуска/тип блокировки двигателя	Цельсия, дополнительная блокировка нормально-разомкнутая	Фаренгейта, дополнительная блокировка нормально-замкнутая	Цельсия, дополнительная блокировка нормально-замкнутая	Фаренгейта, дополнительная блокировка нормально-разомкнутая
16 раз	Турботаймер	Отключен	1 минута	3 минуты	6 минут
Количество нажатий на аварийную кнопку	Описание опции	Кнопки брелка

1 раз	Активация контакта IGN3 при удаленном старте силового агрегата	АСС. Отключается при активации и прокручивании стартерным механизмом коленвала	IGN. Контактный элемент не отключается при включении стартерного устройства.	Стартер 2. Активируется при срабатывании стартерного механизма.	Стартер 3. Включается до момента прокручивания стартером коленвала.
3 раза	Выбор типа трансмиссии/режим подготовки к удаленному старту двигателя	Автоматическая коробка передач	Механическая трансмиссия с автоматической подготовкой к удаленному запуску	Механическая коробка передач с безопасной подготовкой к дистанционному старту двигателя

Как подключить Scer Khan Magicar 5

Автосигнализация Scer Khan Magicar 5 представляет собой надежную защитную систему, которая предотвращает любые попытки угона автомобиля. Единственный ее недостаток — возможность присоединить только 3 пульта управления. При желании подключить брелок №4 придется стереть какой-нибудь из добавленных.

Когда устанавливаете сигналку и прошиваете брелок, необходимо выполнить несколько простых действий. Среди них должны быть такие:

Чтобы настроить брелок сигнализации, 3 раза поворачивают ключ зажигания.
После этого выключают его и смотрят, чтобы габаритные огни подали световой сигнал.
На одном из пультов нажимают кнопку с изображением закрытого замка.
Увидев вспышку аварийной сигнализации, берут второй брелок и выполняют те же действия.
Аналогично подключают третий пульт.
После этого габаритные огни автомобиля подадут 2 сигнала, свидетельствующие о завершении процесса программирования.

Пошаговая инструкция по программированию новых и дополнительных брелков автосигнализации Tomahawk

Автосигнализации Томагавк входят в категорию многофункциональных охранных систем. Оборудование контролируется дистанционно при помощи брелоков.

Сделать их эксплуатацию максимально удобной позволяет правильная настройка. В память системы можно прописать 4 устройства.

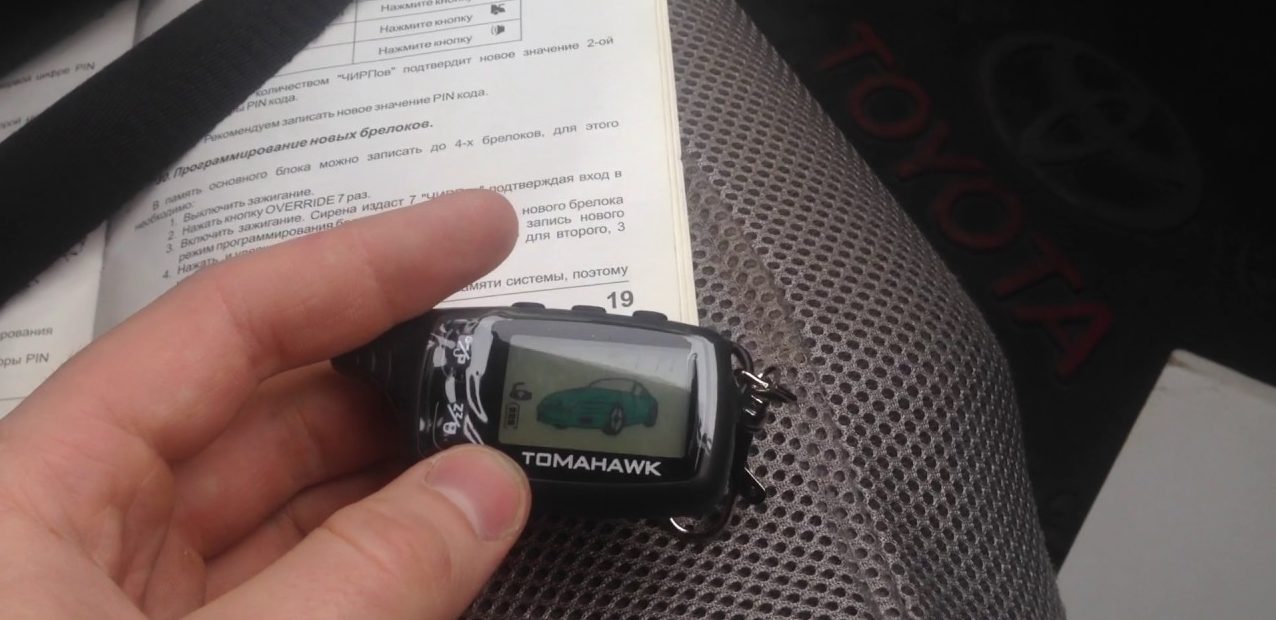

Программирование нового брелка сигнализаций Томагавк

Существует 2 способа программирования нового брелока. Они отличаются количеством нажатий определенных кнопок.

Первый способ прописан в официальном мануале, а второй подходит для брелоков, которые не полностью совместимы с сигнализаций.

Способ №1

Перед началом программирования включают зажигание, но двигатель оставляют неработающим.
Затем как можно скорее нажимают кнопку Override. Ее следует удерживать до тех пор, пока сирена не издаст 4 «ЧИРПа».

Затем пульт программируют следующим образом:

Одновременно включают кнопки с открытым багажником и тихой охраной.
Их удерживают до появления «ЧИРПов» сирены.
Один система издает для 1-го брелока, 2 — для второго и т. д.

Такая инструкция помогает при включении новой охранной системы, в которой все оборудование совместимо.

Способ №2

Представленный выше способ работает только в том случае, когда имеет место полная совместимость брелоков.

Если не получается запрограммировать новое устройство, прибегают ко второму способу:

Включить зажигание, оставляя мотор заглушенным.
Одновременно нажать открытие багажника, Оверрайд и тихую охрану.
Кнопки удерживают до того момента, пока не прозвучит 5 «ЧИРПов» сирены.
После отпускания кнопок владельцу автомобиля необходимо заново их нажать.
Кнопки следует удерживать до момента мигания поворотников.

Затем при выключенном моторе следует включить зажигание и нажать Override. Ее следует удерживать до «ЧИРПов».

Кнопку отпускают. Нажимают и удерживают режим тихой охраны и открытие багажника. Опять следует дождаться «ЧИРПов» сирены. После этих действий новым брелоком можно пользоваться.

Таблица программирования брелков Tomahawk

Таблицы программирования у многих моделей сигнализации Томагавк одинаковые. За автозапуск отвечает 7 опций. Выбрать вариант настроек можно в зависимости от способа подключения.

Многие владельцы сигнализаций утверждают, что лучше осуществлять контроль двигателя по сигналам тахометра, чтобы не возникало проблем с автозапуском.

В таблице указано количество нажатий кнопки Оверрайд, число подтверждающих сигналов, описание вызываемых функций. Также в ней указаны кнопки, включающие определенные настройки системы.

Как привязать дополнительный брелок?

Не всегда брелок получается запрограммировать по инструкции.

Иногда вместо 4 «ЧИРПов» сирена выдает 5. Автовладельцы нашли для себя удобный способ программирования дополнительных брелоков:

Включить зажигание при выключенном двигателе.
Единовременно одной рукой нажать Оверрайд, а другой открытие багажника и тихую охрану.
Отсчитать 5 «ЧИРПов» и отпустить все кнопки.
Снова включить открытие багажника и тихую охрану. Поворотники должны мигнуть.

Кнопку оверрайд следует нажимать как можно быстрее после включения зажигания — можно в момент поворота ключа. При ожидании системы после входа в режим программирования в течение 6 секунд сигнализация не запишет брелок в память.

Устройство не входит в режим программирования

Для задания определенной функции следует:

зайти в режим программирования
отключить зажигание,
нажать кнопку Оверрайд 6 раз
включить зажигание,
снова 1 раз нажать Override.

Однако система не всегда реагирует должным образом на такие действия.

Существует несколько причин, по которым система не входит в режим программирования:

сигнализация работает в режиме Валет — светодиод горит постоянно;
неисправна кнопка Оверрайд;
поврежден провод, ведущий от кнопки к блоку управления, или отошел контакт;
блок не распознает команду «зажигание включено» — в этой ситуации стоит обратиться в сервисный центр.

В некоторых случаях помогает отключение серо-черного провода, который идет на датчик давления масла или тахометр. При этом систему можно программировать, но не получится включать автозапуск.

В таких случаях можно сначала запрограммировать систему, а затем подключить провод обратно.

Перед разборкой временной промежуток между включением зажигания и нажатием Оверрайд следует сделать минимальным. В некоторых случаях это помогает.

Как видно, программировать брелоки Томагавк легко при следовании инструкции. При правильной настройке система будет надежно работать, исправно выполняя все заданные функции.

При подключении новых устройств могут возникнуть трудности вследствие несовместимости оборудования. Однако даже для таких случаев имеется простая инструкция.

Источник

Привязка нового брелка и прошивка старого

Существует несколько методов перепрограммировать и привязать новый или старый брелок к сигнализации Tomahawk 9020, 9030 и других моделей. В соответствии с инструкцией, память автосигнализаций этой марки позволяет прописываться четырем пультам. Для обеспечения работы главных и дополнительных функций, которые управляются кнопками, надо правильно программировать устройство дистанционного управления.

Читать дальше: Двигатель к тепловому вентилятору печки

Запись

Как записывать брелок:

Выполняется активация зажигания, мотор машины при этом запускать не надо.
Сервисная клавиша Оверрайд зажимается. Если «сигналка» ставилась самостоятельно, автовладелец должен знать, где располагается эта кнопка. Обычно установщики монтируют ее под приборной панелью, но место монтажа будет более скрытным. При установке специалисты руководствуются тем, что к клавише может получить доступ злоумышленник, в результате чего противоугонная установка будет взломана.
Кнопка зажимается до момента, пока не раздастся четыре звуковых сигнала сирены. Это значит, что «сигналка» произвела вход в режим программирования брелков.
Кнопка сервисного режима отпускается.
Чтобы прошить и прописать пульт, на устройстве одновременно зажмите кнопки открытия багажного отсека, а также отключения звука. Динамик сирены сработает несколько раз. Если это произошло, то процедура программирования выполнена успешно. Один звуковой сигнал раздастся при настройке первого брелка, два — при программировании вспомогательного, три — при привязке третьего и т. д.
Чтобы выйти из режима настройки, не трогайте кнопки на пульте на протяжении шести секунд.

Если брелок не был привязан, он будет удален из памяти сигнализации.

Александр Бочкарев рассказал, как произвести активацию сервисного режима в автосигнализации Томагавк 9010.

Перепрограммирование

Процедура перепрограммирования брелка Томагавк 9010 и других моделей производится так:

Ключ устанавливается в замок, выполняется активация зажигания. Силовой агрегат при этом запускать не надо.
Одной рукой одновременно кликните на клавиши открытия багажного отсека на пульте и кнопку в виде перечеркнутого громкоговорителя, а другой нужно нажать на кнопку сервисного режима.
Динамик сирены должен издать пять звуковых сигналов.
Затем все нажатые кнопки отпускаются.
Если все шаги выполнены верно, нажмите еще раз клавишу открытия багажного отсека и кнопку в виде перечеркнутого громкоговорителя. Поворотные огни машины мигнут несколько раз.

Если эти варианты не помогли выполнить привязку, можно совместить два описанных выше способа.

Привязка

Привязка делается так:

Выполняется активация зажигания, мотор машины заводить при этом не надо. Одновременно нажмите на клавишу сервисного режима.
Динамик сирены авто издаст четыре звуковых сигнала. Это говорит о входе системы в режим настройки.
Сервисная клавиша Оверрайд отпускается.
Производится одновременное нажатие и удержание кнопок открытия багажного отсека и активации бесшумного режима охраны. Сирена издаст несколько сигналов, это говорит об успешной записи нового пульта. Количество звуковых сигналов зависит от того, какой по счету программируется пульт.
Чтобы покинуть режим настройки, не делайте ничего на протяжении шести секунд.

Привязка Томагавк 9010

Автосигнализация Tomahawk TW 9010 с автозапуском может поддерживать работу с 4-мя пейджерами. Это относится и к модели TZ 9010. Настройка одного либо всех пультов для данных противоугонных систем можно осуществить в несколько этапов разными способами. Первый вариант в соответствии с инструкцией по эксплуатации следующий.

Необходимо повернуть ключ зажигания для постановки его во включённое положение. Двигатель автомобиля при этом не должен работать, то есть быть заглушен.
После этого нужно нажать на кнопку сервисного режима OVERRIDE и удерживать, пока не прозвучит 4 сигнала сирены. Это будет свидетельствовать о возможности начала настройки коммуникатора.
Затем нужно отпустить кнопку сервисного режима.
После этого надо нажать и одновременно удерживать клавиши с маркировкой «открытого багажника» и «включения тихой охраны» пока не прозвучит сигнал, который подтверждал бы постановку в системе нового пульта (одноразовый писк для 1-го брелока-пейджера, два для 2-го и т. д.). Такое видео можно всегда просмотреть на некоторых автомобильных ресурсах.
В случае если не проводить никаких действий ни с одним из пультов в течение 6 секунд, то настройка прекратится после этого в автоматическом режиме.

Все коммуникаторы, которые не подвергались активированию будут удалены из системы.

Прошивка и перепрограммирование пульта 9020

Сигнализация Томагавк 9020 может поддерживать до четырех пейджеров. Для их записи в память противоугонной системы нужно выполнить следующие действия.

Выключить зажигание.
Затем следует семь раз нажать на кнопку режима Valet.
После этого необходимо включить зажигание. В подтверждение входа в настройку пульта сирена должна издать 7 сигналов.
На данном шаге необходимо нажать кнопки с картинкой «открытого багажника» и «режима тихой охраны». Их нужно одновременно удерживать в течение 1 секунды. В случае правильного выполнения всех действий система запишет брелоки в память (для первого пульта — 1 сигнал, для второго -2 и т.д.).

Все пейджеры, не участвующие в привязке будут удалены из системы.

Настраиваем пульт от сигнализации Tomahawk 9030

Затем ключ зажигания нужно повернуть в положение «Вкл.», после чего должно прозвучать семь сигналов сирены. Теперь систему можно перепрограммировать.

На брелке, который подлежит привязке к блоку управления надо нажать одновременно кнопки с маркировкой «открытого багажника» и «зачёркнутого рупора», о чём говорит инструкция к эксплуатации. Клавиши необходимо зажать, а после срабатывания звукового сигнала отпустить. Система подтвердит привязку нового устройства ЧИРПами (для 1-го брелока 1 писк, для 2-го — 2 и т.д.).

Система самостоятельно выйдет из режима сервисного обслуживания в течение 6 секунд после последнего выполненного действия.

Добавление нового пейджера X3

Модель Томагавк X3 может поддерживать работу с 4-мя брелоками. Для их добавления нужно произвести следующие действия.

Установить ключ зажигание в положение «Выкл».
Нажать кнопку OVERRIDE.
Включить зажигание.
Нажать на кнопки брелока с маркерами «закрытый замок» и «открытый замок», пока не прозвучит сигнал сирены. Для первого коммуникатора будет соответствовать один сигал, для второго — два и т. д.
После этого следует выключить зажигание. Фары должны мигнуть 5 раз, что будет свидетельствовать об успешной записи коммуникаторов в память охранной системы. Этой процедуре нужно подвергнуть все пульты, которые планируется использовать в будущем.

Выход из режима прописи произойдет после 15 секунд бездействия.

Установка синхронизации коммутатора X5

Перед использованием автомобильной сигнализации «Томагавк» X5 необходимо запрограммировать новый брелок. Осуществляется это действие в несколько этапов.

Почему не прописывается брелок

При самостоятельной настройке пульта TW 90 10 могут возникнуть вопросы. Брелок не программируется, не опознаётся сигнализацией. Такая проблема появляется не только на машине отечественного производства (на Приоре, Калине), но и на иномарках. Дело не в марке автомобиля, а в неполадке, обусловленной настройкой и использованием охранной системы.

Что делать в таком случае?

Откройте инструкцию к сигнализации вашего автомобиля. Найдите подробное руководство по программированию пультов.
Если таковой нет, то попробуйте настроить брелок при помощи способов, обговорённых ранее.
Не помогло. Ищите другие причины. Возможны какие-то механические повреждения. Исследуйте все компоненты охранной системы. Внимательно осмотрите контакты на разъёмах подключения управления и примопередачи. Прозвоните электрические цепи тестером. При обнаружении повреждённых проводов, поменяйте их. Окислённые контакты хорошо зачистите.
Пульты по-прежнему не работают? Проведите диагностику блока управления. Не исключается его перепрошивка. Эту работу смогут сделать только квалифицированные электронщики.

Привязка нового брелка (ещё часто говорят — программирование) вызывает затруднения, особенно, если утеряна инструкция из комплекта поставки. В случае с сигнализациями Tomahawk дополнительные проблемы возникают и из-за того, что у очень похожих моделей из одного модельного ряда режим программирования брелков может активироваться разным способом: перепутав модель сигнализации, можно долго пытаться заставить новый брелок работать и не получить никакого результата.

Перепрограммирование неработающих брелоков

Часто попытка перепрописать брелоки нужна потому, что машина отказывается сниматься с охраны. Но, не сняв систему с охраны, нельзя и войти в режим программирования.

Для этого воспользуйтесь способом снятия с охраны, предусмотренным для конкретной системы, а уже затем штатно попробуйте прописать брелок. Например, на Tomahawk Z-3, TZ-7010, S-700 и прочих нужно:

Открыть машину с ключа, включив зажигание.
Нажать Override число раз, соответствующее первой цифре секретного пин-кода (заводское значение 1).
Выключить зажигание и тут же включить его обратно.
Ввести вторую цифру кода, которая по умолчанию установлена как 1.
Выключить зажигание, машина снимется с охраны в этот момент.

У Томагавк Z-1, где пин-код для защиты не предусмотрен, нажмите кнопку Override 10 раз, включив зажигание и не закрывая дверь.

Сняв машину с охраны, обязательно попробуйте прописать весь комплект брелоков – это позволит сразу понять, где была проблема.

«>

Какие могут быть ошибки при прописке брелков сигнализации?

Если не удается войти в режим программирования, хотя порядок действий точно соответствует нужному для конкретной модели, нужно проверить:

Работает ли кнопка Override? Посмотрите, не вырван ли ее разъем из центрального блока, нет ли перебития провода, замыкаются ли контакты у нее при нажатии.
Подключен ли провод зажигания к центральному блоку? На сигнализациях с автозапуском Вы вряд ли столкнетесь с этой проблемой, потому что иначе автозапуск не будет работать.

А вот на односторонних сигнализациях кустари-установщики, бывает, оставляют вход зажигания на центральном блоке неподключенным. Либо окисляется скрутка, провод обламывается. Проще всего проверить поступление «плюса» светодиодным пробником на разъеме центрального блока.

Если кнопка Override срабатывает не всегда (загрязненные, изношенные контакты), то, возможно, стоит просто повторить попытку входа, нажимая на кнопку реже, но сильнее.

Ещё кое-что полезное для Вас:

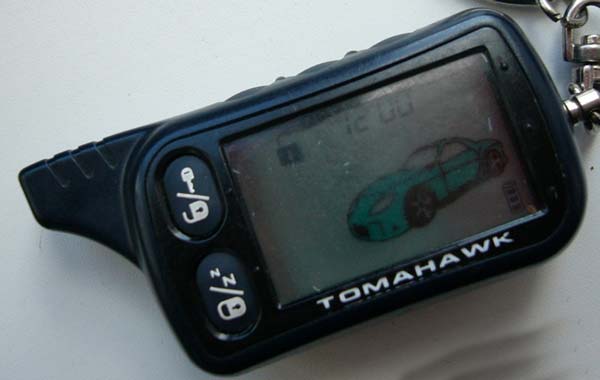

Как прописать брелок сигнализации Томагавк

Для настройки брелока-пейджера автомобильной сигнализации необходимо выполнить ряд последовательных действий с кнопками, находящимся как на самом коммуникаторе, так и на главном блоке. Нужно знать, как осуществляется настройка брелка Томагавк к определенной модели противоугонной системы. Как правило, прошивка пульта состоит из следующих этапов:

автомобиль открывается;
путём нажатия на кнопку, находящуюся на основном блоке, входят в режим настройки сервисного обслуживания;
включают зажигание;
кнопку Валет нажимают и удерживают до появления звукового сигнала;
после этого на самом пульте кликается клавиша с маркировкой «закрыть» и удерживается до появления сигнала;
затем ключ зажигания вынимают.

Чтобы эти действия принесли положительный результат потребуется подождать некоторое время, выйти из автомобиля и выполнить проверку. Таким способом осуществляется прошивка не всех моделей брелоков. У каждой противоугонной системы есть своя инструкция, в соответствии с которой осуществляется настройка пультов.

Выполнив правильную адаптацию можно получить доступ к различным функциям сигнализации: автозапуска двигателя по времени, температуре и т.д.

Как настроить брелок?

При необходимости использования дополнительного брелка его следует прописать в памяти головного блока системы. При программировании из памяти стираются все имеющиеся пульты.

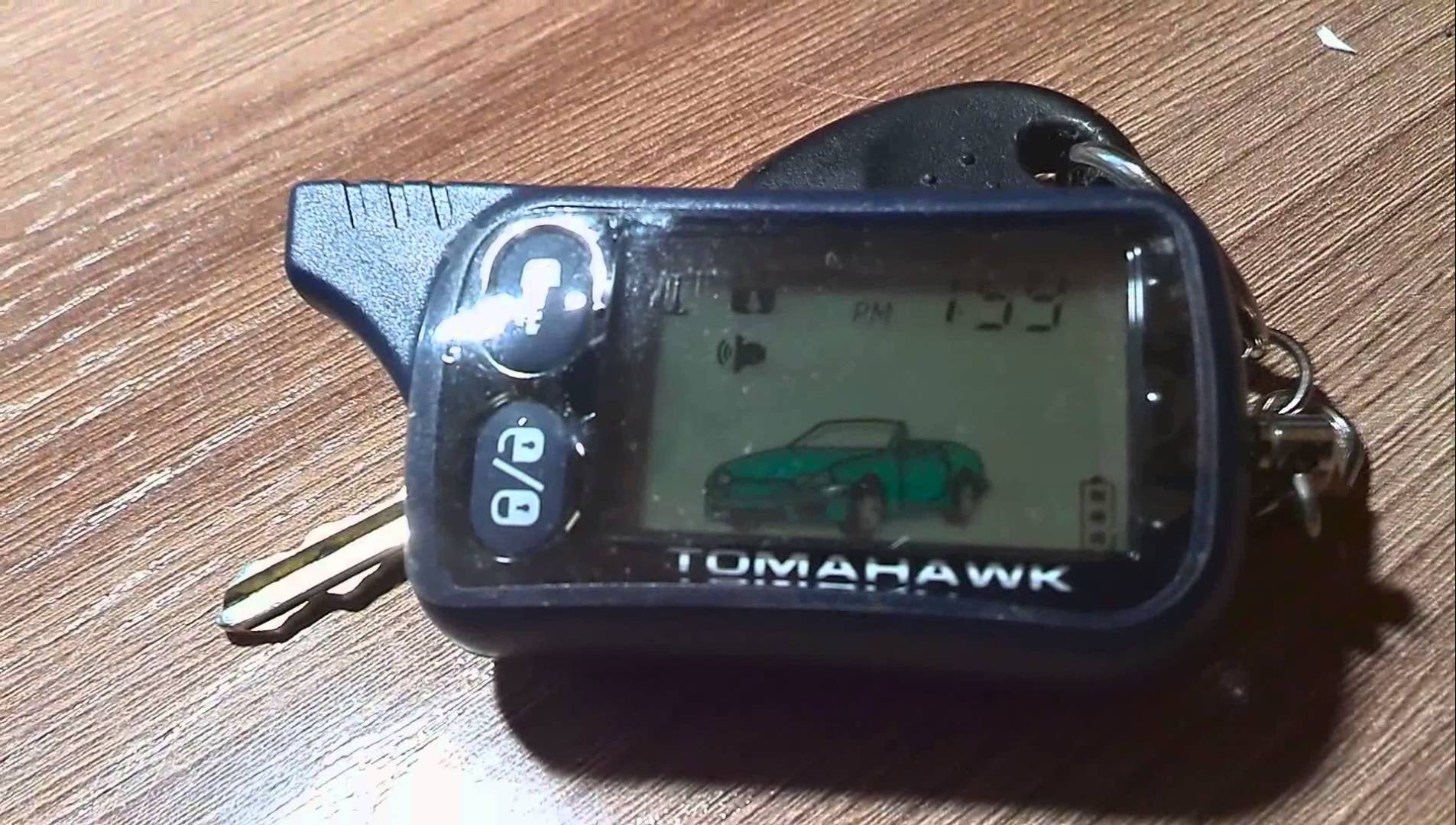

Последовательность записи брелка в память Томагавк TW-9010:

Повернуть ключ в замке зажигания в положение On (сам двигатель не запускать).
Нажать кнопку Override и не отпускать до срабатывания четырех сигналов сиреной.
Отпустить клавишу Override.
Нажать одновременно на новом брелке кнопки открытия багажника и беззвучного режима работы и удерживать до подачи сигнала. Сирена сработает однократно для первого пульта, дважды – для второго, три раза – для третьего и четыре – для четвертого.
Выждать шесть секунд для выхода системы из настроечного режима. Во время ожидания нельзя нажимать на кнопки и поворачивать ключ в замке.

Настройка функций

Для настройки функций пульта используются сочетания кнопок:

кнопка 05 активирует подсветку;
совместное нажатие кнопок 01 и 05 включает энергосберегающий режим;
нажатие на 02 и 05 позволяет переключать режим работы системы оповещения (зуммер или вибрация);
длительное нажатие на 05 включает настройки часов, будильника или таймера;
нажатие на 04 совместно с 05 (различное число раз) позволяет устанавливать таймер на время от 10 до 120 минут.

Нстройка кнопкой Override

Часть функций TW-9010 программируется только при помощи брелка, для этого потребуется зайти в режим настройки (Override):

Включить зажигание.
Нажать на кнопку шесть раз, что позволит активировать режим программирования.
Отключить зажигание и получить подтверждение выбранного режима миганием диода и звуком сирены (шесть раз).
Нажатием кнопки Override выбрать изменяемую функцию (последовательный переход по таблице). Выбор подтверждается различными сочетаниями коротких (единицы) и длинных (десятки) сигналов сирены.
Для назначения параметра функции применяются все кнопки на брелке, кроме 05. Нажатие кнопки подтверждается сиреной (от одного до четырех коротких сигналов).

Сброс настроек

При необходимости настройки можно вернуть к заводским, для этого необходимо:

Войти в режим программирования по описанной выше схеме, нажав на кнопку десять раз.
Выключить зажигание, после звукового подтверждения нажать кнопку один раз.
Нажать клавишу 01 на брелке.
Включить и снова выключить зажигание. Сброс подтвердится пятикратным миганием аварийки.

Сброс настроек сигнализации Томагавк TW-9010 к заводским рекомендуется проводить опытным пользователям, способным запрограммировать систему заново.

На видео от пользователя paladinMgn показано, что входит в комплект сигнализации.

Как прописать брелок

Под пропиской устройства дистанционного управления подразумевается сопряжение радиопередатчика брелока с приемником, расположенным в процессорном блоке комплекса. Владелец машины прописывает пульт, обеспечивая корректное декодирование зашифрованного сигнала. Методика программирования зависит от модели охранного комплекса.

Например, для входа в режим настройки на устройствах серии 9020 требуется выполнить 7-кратное нажатие на скрытую кнопку Override. Затем владелец прописывает устройство, одновременно нажимая на кнопки с символами открытого и запертого замка. Охранный комплекс информирует владельца о порядковом номере пульта путем подачи звуковых сигналов. Память сигнализации рассчитана на 4 пульта, при попытке записать пятое устройство происходит обнуление регистров.

Запись

Программирование нового брелока своими руками включает в себя этапы:

После выключения комплекса следует активировать цепь поддержки зажигания, мотор запускать не требуется.
Найти в глубине панели приборов клавишу, используемую для настройки параметров комплекса.
Удержать кнопку в нажатом состоянии до момента входа в настройки сигналки (сопровождается 4-кратным коротким гудком сирены). Затем владелец отпускает кнопку.
Нажать на комбинацию кнопок на пульте (со значками силуэта машины с открытым багажником и перечеркнутым репродуктором). Клавиши удерживаются до момента срабатывания сирены, что подтверждает занесение кода пульта в память охранного комплекса.
Владелец может привязать 4 брелока к сигнализации Томагавк 9010, внесение в память каждого пульта отображается соответствующим числом сигналов сиреной. Все ранее запрограммированные устройства автоматически удаляются после старта процедуры.

Как запрограммировать

Программирование брелока Томагавк ТЗ 9010 производится путем нажатия отдельных клавиш и комбинаций кнопок. Например, чтобы перепрограммировать часы, потребуется удержать в нажатом виде кнопку с пометкой в виде литеры «Т». Для установки параметра применяется короткое воздействие на клавишу с силуэтом автомобиля с открытой крышкой багажника и кнопку с символом громкоговорителя. Для перехода между регистрами часов и минут используется кнопка «Т». Владелец может запрограммировать новый будильник или активировать таймер обратного отсчета.

Привязка

Привязка пульта управления производится в случае покупки нового устройства или проблем при передаче сигналов (рассинхронизация). Для удаления устройств управления из памяти требуется запустить алгоритм перепрограммирования. Затем водитель может прописать новый брелок или перепрошить штатные устройства.
