Контакторы и пускатели

Графика и символика в схемах однолинейного типа

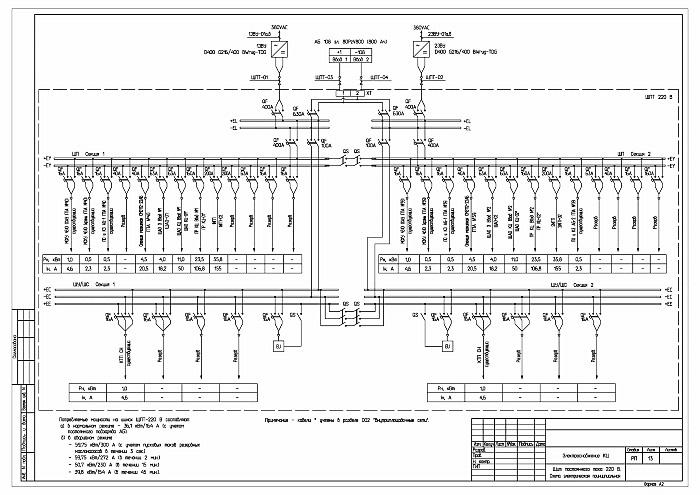

Главная функция однолинейных схематических изображений заключается в графике отображающей ту или иную систему электроснабжения данного объекта. В ней отображается подключение общего питания и последующая разводка по отдельным точкам. Данный чертеж выполняется в виде одной общей линии, поэтому она и называется однолинейной. То есть, подводка питания к каждому из потребителей наносится на план в виде одинарной линии.

Условное обозначение численности фаз в графическом варианте отображается путем специально нанесенных засечек. Если засечка одна – питание однофазное, а если три – трехфазное.

Помимо одиночных линейных сетей, на схему наносится аппаратура для коммутации и защиты. Первая группа представлена контакторами, магнитными пускателями, разъединителями, а во вторую входят различные типы автоматов, высоковольтных выключателей, УЗО, предохранительных устройств, дифавтоматов и выключателей нагрузки.

Для отображения высоковольтных силовых выключателей на однолинейной схеме применяются небольшие квадраты. Прочая аппаратура защитного и коммутационного назначения наносится на схему в виде значков, отображающих контакты со специфическими разъясняющими надписями, соответствующими конкретно используемому прибору.

Монтажные чертежи (схемы) и контакторы

На монтажной рабочей схеме отображаются все типы соединений, подключений и расположение элементов. Она применяется в период непосредственного выполнения электромонтажных работ. Такие схемы относятся к категории рабочих чертежей, используемых во время монтажа и подключения установок и оборудования. По ним же осуществляется сборка некоторых видов электрических конструкций и устройств – щитов, шкафов, пультов управления и др.

Данный тип чертежей включает в себя графику, касающуюся всех кабельно-проводниковых связей между автоматами, пускателями и прочими приборами. Здесь же отображается связь электрических щитов и шкафов с другим электрооборудованием. С целью правильного подключения проводниковых линий, на монтажный план-схему наносятся изображения электрических клеммников, выводов приборов и устройств. Провода и кабели маркируются с указанием сечения, а отдельные линии проводников нумеруются и отмечаются буквенными символами.

Контакторы на монтажных схемах, в зависимости от серии и модели обозначаются как КН, КВ или КМ. Первый символ обозначает серию, а второй и третий – тип контактора – вакуумный и магнитный. На более подробной схеме отображается катушка и ее магнитный сердечник, связующее звено сердечника и силовых контактов. В случае необходимости обозначается корпус прибора в виде контура. При трехфазном подключении устройств общий принцип остается неизменным, за исключением дополнительных силовых контактов.

Иногда контактор и его обозначение на однолинейных схемах, можно нечаянно перепутать с магнитным пускателем. Во избежание подобных ошибок, необходимо учитывать следующие факторы:

• У контакторов обозначение контактов выполняется в форме полукруга или вообще без каких-либо дополнительных графических символов. У магнитных пускателей или расцепителей для обозначения механической связи используется контакт с кубиком, соответствующий рычагу автоматического выключателя.
• Различие в обозначениях корпусов обоих устройств. У контактора корпус наносится пунктиром с обязательным изображением электромагнита и силовых контактов, связанных с ним. У магнитных пускателей в большинстве случаев корпус вообще не отображается.

Преимущества.

• Расширенный ассортимент предложения малогабаритных контакторов серии КМИ по сравнению с аналогами отечественных производителей на российском рынке.
• Большой ассортимент дополнительных устройств, которые всегда имеются в наличии на складе (приставки контактные ПКИ, приставки выдержки времени ПВИ, реле электротепловое РТИ).
• Возможность установки на 35-мм DIN-рейку (другие отечественные производители предлагают подобное крепление только под заказ).
• Предусмотрена возможность получения реверсивного варианта с использованием механизмов блокировки МБ-09-32, МБ-40-95.

Особенности автоматов некоторых известных марок

Марки коммутаторных автоматов для домашней и хозяйственной электросети выпускают приборы с запоминающимися «фишками». Перед покупкой стоит уточнить особенности техники:

• Китайский бренд «Энергия» представляет 2 серии. 46-73 не имеет индикаторов и углублений, подходит для тока 6 кА. ВА 47-29 – с боковыми углублениями, двусторонней гребенкой, на 6 кА.
• Изготовитель EKF предлагает приборы линейки Proxima с заглушками под пломбы. Бюджетные автоматы 47-63 идут без них.
• Продукцию курской компании КЭАЗ легко отличить по месту выпуска. Российские ВМ-63 подходят под пломбы, гребенки, имеют индикацию контактов. Китайские ВА 47-29 рассчитаны на 4,5 кА, без индикаторов и отверстий под гребенку.
• Тяжелые венгерские GE рассчитаны на ток 6 кА, не имеют выемок по бокам. Зона гребенки с одной стороны.
• Польские переключатели Legrand TX под ток 6 кА с углублениями, но без индикаторов и гребенок.
• Опознать место производства Shneider Electric можно по мощности. Болгарские подходят для тока от 25 А, все что ниже – китайского производства. Серия Easy 9 – хорошие недорогие однополюсные модели.
• У товаров АВВ серии S (6 кА) есть индикатор, выемки, односторонняя гребенка. Переключатели SH (4,5 кА) идут без гребенок и индикаторов, но с углублениями.

Катушка на 220 вольт: схемы подключения

Для управления работой магнитного пускателя используется всего две кнопки – кнопка «Пуск» и кнопка «Стоп». Их исполнение может быть различным: в едином корпусе или в отдельных корпусах.

Кнопки могут быть в одном корпусе или в разных

У кнопок, выпускаемых в отдельных корпусах, имеется всего по 2 контакта, а у кнопок, выпускаемых в одном корпусе – по 2 пары контактов. Кроме контактов, может присутствовать клемма для подключения заземления, хотя современные кнопки выпускаются в защищенных корпусах, которые не проводят электрического тока. Выпускаются также кнопочные посты в металлическом корпусе для промышленных нужд, которые отличаются высокой ударопрочностью. Как правило, они заземляются.

Подключение к сети 220 V

Подключение магнитного пускателя к сети 220 V наиболее простое, поэтому имеет смысл начать ознакомление именно с этих схем, которых может быть несколько.

Напряжение 220 V подается непосредственно на катушку магнитного пускателя, которые обозначены, как А1 и А2 и, которые располагаются в верхней части корпуса, что видно из фото.

Подключение контактора с катушкой на 220 В

Когда к этим контактам подключается обычная вилка на 220 V с проводом, устройство начнет работать после того, как вилка будет включена в розетку 220 V.

С помощью силовых контактов допустимо включать/отключать электрическую цепь на любое напряжение, лишь бы оно не превышало допустимые параметры, которые указываются в паспорте изделия. Например, на контакты можно подать напряжение аккумулятора (12 V), с помощью которого будет управляться нагрузка с рабочим напряжением 12 V.

Следует отметить, что неважно, на какие контакты подается управляющее однофазное напряжение, в виде «нуля» и «фазы». В данном случае, провода с контактов А1 и А2 можно поменять местами, что никак не повлияет на работу всего устройства. Вполне естественно, что подобная схема включения используется крайне редко, поскольку требует прямой подачи напряжения на катушку магнитного пускателя

Вполне естественно, что подобная схема включения используется крайне редко, поскольку требует прямой подачи напряжения на катушку магнитного пускателя

При этом существует масса вариантов включения, с применением реле времени или сумеречного датчика, подключив к силовым контактам например, уличное освещение. Главное, чтобы «фаза» и «ноль» находились рядом

Вполне естественно, что подобная схема включения используется крайне редко, поскольку требует прямой подачи напряжения на катушку магнитного пускателя. При этом существует масса вариантов включения, с применением реле времени или сумеречного датчика, подключив к силовым контактам например, уличное освещение. Главное, чтобы «фаза» и «ноль» находились рядом.

Использование кнопок «Пуск» и «Стоп»

В основном, магнитные пускатели участвуют в процессе работы электродвигателей. Без наличия кнопок «Пуск» и «Стоп» такая работа связана с рядом трудностей. В первую очередь это связано с особенностями работы электродвигателей, которые зачастую находятся на значительном удалении. Кнопки включаются в цепь катушки последовательно, как на рисунке ниже.

Схема включения магнитного пускателя с кнопками

Подобный способ характеризуется тем, что магнитный пускатель окажется в рабочем состоянии до тех пор, пока будет нажата кнопка «Пуск», что очень неудобно. В связи с этим, в схему включаются дополнительные (БК) контакты магнитного пускателя, которые дублируют работу кнопки «Пуск». При включении магнитного пускателя они замыкаются, поэтому после отпускания кнопки «Пуск» цепь сохраняет свою работоспособность. Они обозначены на схеме, как NO (13) и NO (14).

Схема подключения магнитного пускателя с катушкой на 220 В и цепью самоподхвата

Отключить работающее оборудование можно только с помощью кнопки «Стоп», которая разрывает электрическую цепь питания магнитного пускателя и всей схемы. Если в схеме предусмотрена другая защита, например, тепловая, то в случае ее срабатывания схема также окажется не работоспособной.

Питание для двигателя берется с контактов Т, а подается питания на контакты магнитного пускателя, под обозначением L.

В этом видео подробно рассказывается и показывается, в какой последовательности подключаются все провода. В данном примере использована кнопка (кнопочный пост), выполненная в одном корпусе. В качестве нагрузки можно подключить измерительный прибор, обычную лампу накаливания, бытовой прибор и т.д., работающие от сети 220 V.

Как подключить магнитный пускатель. Схема подключения.

Watch this video on YouTube

Категории применения контакторов

Для начала предлагаю посмотреть, какие категории применения устанавливал общий ГОСТ для коммутационных аппаратов, принятый ещё во времена СССР — ГОСТ 12434-83 «Аппараты коммутационные низковольтные. Общие технические характеристики». Основные категории перечислены в таблице 2.

Категории можно разделить на несколько групп: АС-хх – коммутационные аппараты для цепей переменного тока, ДС-хх и DC-хх — для цепей постоянного тока, А и В — для постоянного и переменного тока. При этом категории А и В не относятся к контакторам или реле, они описывают работу автоматических выключателей.

Из таблицы уже понятно, что указанные на нашем контакторе категории говорят о том, что контактор может коммутировать активную нагрузку, типа ламп накаливания, ТЭНов и других резистивных нагревательных элементов током до 40А (категория АС-1), и электродвигатели с током до 25А (категория АС-3). При этом возможен прямой пуск, то есть без промежуточных ступеней разгона, подача сразу полного напряжения сетевого и отключение двигателей, без торможения противотоком.

Но ГОСТ 12434 не регламентирует всех возможных категорий применения, если посмотреть в ГОСТ 50030.4.1-2012 «Аппаратура распределения и управления низковольтная. Часть 4. Контакторы и пускатели. Раздел 1. Электромеханические контакторы и пускатели.», то в нём можно найти таблицу 1 (глава 5.4).

В этой таблице типичные области применения категорий расписаны подробнее. Так контакторы с упомянутой выше категорией АС-3 не должны применяться в схемах, где двигатели работают в повторно-кратковременном режиме, для этого есть категория АС-4…

Категории применения присваиваются коммутационным аппаратам не «просто так». Все токи, напряжения, коэффициенты мощности нагрузки, включающие и отключающие способности и друге параметры каждой категории регламентированы этим же ГОСТом и описаны в таблицах 7 и 10.

Что касается реального применения то (далее — цитата из главы 5.4.1 ГОСТ Р 50030.4.1):

· Все пускатели прямого действия относятся к одной или нескольким категориям применения: АС-3, АС-4, АС-7b, АС-8а и АС-8b.

· Все пускатели со схемой звезда-треугольник и двухступенчатые автотрансформаторные пускатели принадлежат к категории применения АС-3.

· Реостатные роторные пускатели принадлежат к категории применения АС-2.

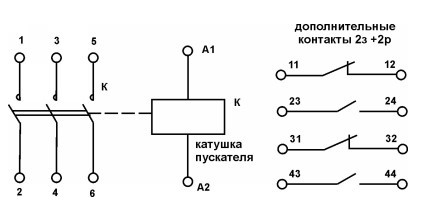

Нормально открытые и закрытые контакты

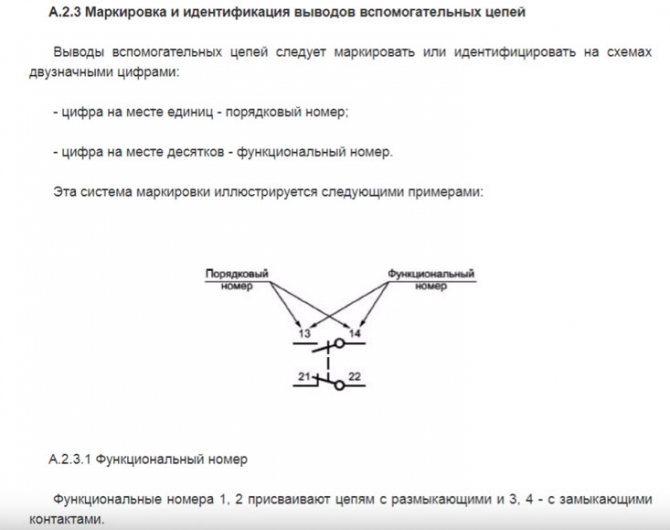

Первая цифра обозначения – это порядковый номер контакта. А вторая цифра – это функция контакта.

Например, сверху можно увидеть надписи 13-21. Снизу 14-22.

То есть, первые цифры 1-2 это порядковый номер контакта. Слева идет один вспомогательный контакт, справа второй.

А вторая цифра – это функция. Число 1-2 – это общий провод или часть нормально закрытого контакта цепи.

Число 3-4 это часть нормально открытого контакта. То есть по номерам, не раскручивая и не прозванивая механизм, не изучая его схему в паспорте, можно сразу понять, что 13-14 является нормально открытым контактом №1 (NO – normal open).

А 21-22 – нормально закрытый контакт №2 (NC – normal closed).

Все другие привычные нам электромагнитные реле, имеют такую же маркировку, облегчающую визуальное понимание функциональности устройства. Вот пример другого реле и обозначение его контактов.

Вам не нужно искать документацию на него, чтобы понять как здесь подключаться или какую функцию несет тот или иной винтовой зажим.

На корпусе также обязательно прописывается напряжение катушки, которая управляет пускателем.

Буква М7 (или другая) – это определение типа катушки в заказном номере.

Например, если у вас в контакторе марки LC1D25 сгорит катушка, вам достаточно будет при заказе указать напряжение и ее номер М7. Вы точно будете знать, что придет именно то изделие, и того размера, которое необходимо.

Еще один важный момент, на который стоит обратить внимание – это возможность использования разных типов проводов в клеммах. Если площадки будут медными, это означает, что применять алюминиевые провода недопустимо

Сечение и типы подключаемых проводов указываются в технической документации.

В чём разница между контактором и магнитным пускателем

Очень часто контакторы путают с магнитными пускателями и это обоснованно, так как по сути это одно и то же. Данные типы устройств конструктивно выполнены практически идентично. Отличие же этих устройств в назначении: если контактор это моноблочный прибор, является выключателем и в основном служит для коммутации цепей, то электромагнитное реле (пускатель) в том числе выполняет защитную функцию, например, экстренно размыкая цепь при перегреве, и имеет в своем составе несколько контакторов, защитные устройства и управляющие элементы.

Существует такой вид коммутирующего устройства, как промежуточное реле – это прибор небольшой мощности, который служит для коммутации в слаботочных цепях и может выдержать намного больше циклов размыкания, чем контактор.

Описание и назначение

Модульный фазный контактор – это устройство, которое используется для коммутации электрических цепей и их дистанционного управления. Его можно использовать как для постоянного, так и для переменного тока. В зависимости от марки и типа этого прибора его можно модернизировать по собственному усмотрению, дополняя реле, датчиками времени и другими приборами, управляющими электрическими проводниками.

Фото — ESB20-11

По типу работы существует несколько видов контакторов, но сейчас в основном используются электромагнитные модульные, т. к. они бесшумные при работе и не создают вибрация во время переключения режимов. Поэтому, в отличие от механических, их можно использовать в бытовых условиях, где большинство других коммутационных приспособлений восприимчивы к сильной вибрации.

Классификация модульных контакторов может производиться по количеству полюсов и техническим характеристикам. МК бывает:

1. Однополюсный (Siemens, Hager, Аско);
2. Двухполюсный (VS220 Elko, Legrand–Легранд, ТДМ);
3. Трехполюсный (Merlin Gerin multi ST-103, VCA 63);
4. Четырехполюсный (Eaton Moeller).

Также их можно различать по силе тока, износостойкости и области использования. Устройства предназначены для работы в условиях от 20 до 62 Ампер, выдерживают до нескольких миллионов циклов включения-отключения. Достоинства коммутационных модульных контакторов:

1. Прибор полностью бесшумный, поэтому его можно устанавливать даже в квартирном щитке, не беспокоясь о дискомфорте;
2. МК бывает однофазный и двухфазный, что позволяет подключить его к любой сети;
3. Устройство оборудовано встроенный диодным мостом, который выпрямляет переменный ток;
4. Простая инструкция по подключению и эксплуатации;

   Фото — схема подключения

5. Несмотря на небольшой амперметраж устройства, контактор можно использовать при высоких мощностях;
6. Может использоваться, чтобы подсоединить ПЛЕН, для коммутации ТЭНов и многих других электроприборов;
7. Небольшие размеры позволяют устанавливать его на din-рейку;
8. Специальная рабочая схема позволяет после включения гасить помехи, возникающие в переменном магнитном поле, которые могут негативно влиять на общую работу коммутатора.

МК или КМ (сокращенно от «модульный контактор»), состоит из контактной и дугогасительной систем, набора дополнительных контактов и управляющего электромагнита. Принцип работы коммутатора основан на замыкании рабочих контактов под воздействием магнитного поля сети. Во время включения катушка устройства начинает насыщаться напряжением, металлический магнитный якорь прижимается к сердечнику, благодаря чему в зависимости от исходного положения прибора, начинают открываться или закрываться контакты. Такой пускатель обязательно должен иметь дополнительные контакты, которые управляют катушкой и включают реверсивный ход.

КМ63/2-32

При этом дугогасительная система выступает в роли своеобразного ограничителя при резком обрыве электрической дуги или скачке напряжения.

Основные типы условных знаков по ГОСТу

Электрические схемы относятся к техническим чертежам и являются одной из их разновидностей. На них отображаются все составляющие тех или иных цепей, обозначенные специальными условными знаками. Они разделяются на несколько основных групп, включающих в себя разнообразные типы потребителей, источников тока, управляющих элементов и проводников.

На чертеж наносятся их графические отображения, с использованием линий разной толщины и обычных геометрических фигур. Они могут быть квадратными и прямоугольными, в виде окружности или дуги, треугольника, простой линии и пунктира т.д. Все эти символы включают в себя не одну лишь графику, но и символы, состоящие из букв и цифр. Нанесенные все вместе, они вступают во взаимодействие друг с другом по установленной системе и способны отобразить какую угодно аппаратуру и оборудование, связующие линии с механикой, электрические сети, всевозможные обмотки, средства коммутации и прочие аналогичные компоненты.

Состав принципиальных схем может дополняться специально разработанными УГО, разъясняющими специфику действия тех или иных составляющих. В качестве живого примера можно взять различные типы контактов, используемые для замыкания, размыкания и переключения. Общая символика, предусмотренная ГОСТом, соответствует лишь одному направлению работы этих устройств – замыканию-размыканию данной цепи. Все функциональные возможности, присутствующие дополнительно, указываются при помощи символов, которые наносятся на подвижную деталь контакта. С помощью этой символики на любой схеме легко определяется нужный элемент – реле, кнопки, контакторы, пускатели и т.д.

Некоторые виды деталей и компонентов могут отображаться в нескольких вариантах. Это касается трансформаторных обмоток, коммутационных контактов и прочих составляющих, нашедших применение в данных условиях. В случае, когда стандартном перечне отсутствует нужное обозначение, оно составляется самостоятельно, исходя из принципа работы данного элемента. В качестве основы применяются значки, которые используются для отображения аналогичной аппаратуры.

Огромное количество графических значков УГО и их комбинаций представляет собой подробную элементную базу, незаменимую при выполнении всевозможных электрических чертежей и схем. Изображения наносятся по установленным стандартам с соблюдением ширины линий, размеров и других параметров. Все типы схем разделяются на несколько составляющих. По своему назначению они бывают однолинейными, монтажного и принципиального типа.

Кнопки «пуск» и «стоп»

При запуске и выключении двигателя при помощи пускателя удобно подключение устройства с кнопками, включенными последовательно с прибором.

Чтобы по окончанию нажатия на кнопку «пуск» работа двигателя не прекратилась, в цепь вводят самоподхват за счет запараллеленных с «пуском» выводов. Благодаря им двигатель работает после того, как на «пуск» уже не нажимают, до того момента, пока не нажмут на кнопку остановки.

На двигатель подают напряжение через любой маркированный буквой L контакт, и снимают его с соответствующего контакта под литерой Т. Данная схема подключения справедлива для однофазной сети.

Графические обозначения на принципиальной схеме

Схема электрическая принципиальная – наиболее полная схема со всеми электрическими элементами, связями, буквенными обозначениями, техническими характеристиками аппаратов и оборудования. По принципиальной схеме выполняют другие электрические схемы (монтажные, однолинейные, схемы расположения оборудования и др.). На принципиальной схеме отображаются как цепи управления, так и силовая часть.

Цепи управления (оперативные цепи) – это кнопки, предохранители, катушки пускателей или контакторов, контакты промежуточных и других реле, контакты пускателей и контакторов, реле контроля фаз (напряжения) а также связи между этими и другими элементами.

На силовой части изображаются автоматические выключатели, силовые контакты пускателей и контакторов, электродвигатели и т.д.

Кроме самого графического изображения каждый элемент схемы снабжается буквенно-цифровым обозначением. Например, автоматический выключатель в силовой цепи обозначается QF. Если автоматов несколько, каждому присваивается свой номер: QF1, QF2, QF3 и т.д. Катушка (обмотка) пускателя и контактора обозначается KM. Если их несколько, нумерация аналогичная нумерации автоматов: KM1, KM2, KM3 и т.д.

В каждой принципиальной схеме, если есть какое-либо реле, то обязательно используется минимум один блокировочный контакт этого реле. Если в схеме присутствует промежуточное реле KL1, два контакта которого используются в оперативных цепях, то каждый контакт получает свой номер. Номер всегда начинается с номера самого реле, а далее идёт порядковый номер контакта. В данном случае получается KL1.1 и KL1.2. Точно также выполняются обозначения блок-контактов других реле, пускателей, контакторов, автоматов и т.д.

В схемах электрических принципиальных кроме электрических элементов очень часто используются и электронные обозначения. Это резисторы, конденсаторы, диоды, светодиоды, транзисторы, тиристоры и другие элементы. Каждый электронный элемент на схеме также имеет своё буквенное и цифровое обозначение. Например, резистор – это R (R1, R2, R3…). Конденсатор – C (C1, C2, C3…) и так по каждому элементу.

Кроме графического и буквенно-цифрового обозначения на некоторых электрических элементах указываются технические характеристики. Например, для автоматического выключателя это номинальный ток в амперах, ток срабатывания отсечки тоже в амперах. Для электродвигателя указывается мощность в киловаттах.

Для правильного и корректного составления электрических схем любого вида необходимо знать обозначения используемых элементов, государственные стандарты, правила оформления документации.

Главная » Электрика » Обозначение электрических элементов на схемах

Принципиальное устройство

Контактор состоит из нескольких узлов:

1. Энергетического.
2. Силового.
3. Коммутационного.

Энергетический узел обеспечивает формирование электромагнитного поля, достаточного для получения определенной однонаправленной силы. Это поле появляется как следствие протекания электрического тока через катушку с сердечником. Его форма делается либо П-, либо Ш-образной, в зависимости от конструкции этого коммутационного изделия.

Силовые линии магнитного поля наиболее сконцентрированы вблизи сердечника, и поэтому силовой узел выполнен так, чтобы воздействие на него со стороны энергетического узла получилось максимальным. Для более равномерного усилия, возникающего при протекании через катушку переменного тока, в ней делается короткозамкнутый виток. Он играет роль демпфера, который препятствует дребезгу контактов с частотой 50 Гц. Если катушка питается постоянным током, на ее сердечнике располагается диэлектрическая прокладка для предотвращения слипания намагнитившихся деталей.

Силовой узел содержит подвижный подпружиненный ферромагнитный элемент — якорь, который притягивается к неподвижному сердечнику катушки, передавая силу коммутационному узлу. В нем расположены контакты. Их число может быть различным, в зависимости от конструкции контактора. Для управления электродвигателями в трехфазных сетях контактов бывает три-четыре — одинаковых по своим характеристикам. Но могут быть и дополнительные маломощные контакты, используемые для управления вспомогательными элементами схемы.

Расположение дополнительных контактов определяют отличие контактора от магнитного пускателя. Они располагаются в группе с основными контактами, а не сбоку, как в магнитном пускателе.

Кроме контактов в коммутационном блоке расположены камеры для гашения электрической дуги.

Эскиз конструкции контактора

Графика и символика в схемах однолинейного типа

Главная функция однолинейных схематических изображений заключается в графике отображающей ту или иную систему электроснабжения данного объекта. В ней отображается подключение общего питания и последующая разводка по отдельным точкам. Данный чертеж выполняется в виде одной общей линии, поэтому она и называется однолинейной. То есть, подводка питания к каждому из потребителей наносится на план в виде одинарной линии.

Условное обозначение численности фаз в графическом варианте отображается путем специально нанесенных засечек. Если засечка одна – питание однофазное, а если три – трехфазное.

Помимо одиночных линейных сетей, на схему наносится аппаратура для коммутации и защиты. Первая группа представлена контакторами, магнитными пускателями, разъединителями, а во вторую входят различные типы автоматов, высоковольтных выключателей, УЗО, предохранительных устройств, дифавтоматов и выключателей нагрузки.

Для отображения высоковольтных силовых выключателей на однолинейной схеме применяются небольшие квадраты. Прочая аппаратура защитного и коммутационного назначения наносится на схему в виде значков, отображающих контакты со специфическими разъясняющими надписями, соответствующими конкретно используемому прибору.

Стандартный комплект отопления

В стандартный комплект греющего потолка включены инфракрасные электронагреватели (греющая пленка ТМ, ЗЕБРА ЭВО-300 и т.п.), контактные провода, электрический щит с коммутационной аппаратурой и терморегуляторы. Количество терморегуляторов зависит от наличия температурных зон в пределах помещения, которые обслуживает отопительная система.

Каждый термостат рассчитан на определенную мощность и силу тока, превышать которые недопустимо. Это влияет на долговечность системы, ее эффективность и безопасность. К примеру, термостат Cewal RQ30 мы рекомендуем напрямую подключать при мощности до 1,5 кВт (7 А).

Особенности схем

Из иллюстраций, на которых показано, как устроен контактор, очевидно, что в нем нет какой-либо защиты. Но эксплуатировать схемы, в которых нет хотя бы плавких предохранителей, недопустимо. Особенно при наличии несварных и неспаянных соединений проводов и кабелей. В соединениях, выполненных с использованием метизов, при ослаблении прилегания контактов лавинообразно увеличивается переходное сопротивление. И, как следствие этого, нагрев токопроводящей жилы, расплавление изоляции, короткое замыкание и, возможно, воспламенение чего-либо.

Подобное ухудшение контакта может быть в любом электротехническом изделии, в котором провод прижимается винтом. Если этим изделием будет автоматический выключатель, в котором имеется тепловая защита, он отключится из-за нагревания корпуса. Однако контактор или магнитный пускатель такой защиты не имеют. Поэтому регулярный периодический осмотр и плавкие предохранители — единственная мера противодействия таким неисправностям.

Схема с контакторами (магнитными пускателями) всегда дополняется защитными элементами. В электроприводах, в которых эти коммутаторы находят самое широкое применение, такими элементами являются тепловые реле. Пример схемы электропривода с использованием контактора и тепловых реле показан далее.

Схема включения-выключения с тепловой защитой трехфазного двигателя

1 — автоматический выключатель;

2 — кнопочная станция (альтернативное название «кнопочный пост»);

3 — дополнительные контакты (в данной схеме — магнитного пускателя);

4 — основные контакты (в данной схеме — магнитного пускателя);

5 — катушка магнитного пускателя;

6 — элементы термореле;

7 — трехфазный двигатель.

Селективность

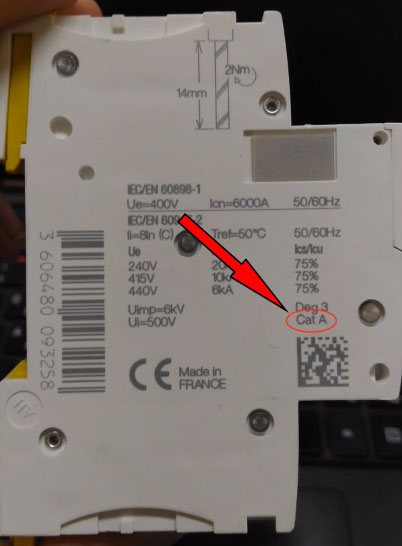

Cat A или Cat B — категория применения в отношении селективности.

Cat A — это обычный автомат. Cat B — это селективный выключатель, который ставится в разветвленных сетях для обеспечения селективности защит.

Грубо говоря, чтобы при КЗ отключался только автомат какой-то конкретной линии, а не главный ввод всей цепочки.

Например, у вас в квартире стоит вводной автоматический выключатель, плюс еще один установлен на лестничной площадке. Даже если номинал автомата в подъезде или лестничной клетке больше, то нет никаких гарантий, что в случае серьезного КЗ сработает тот аппарат, который смонтирован в квартирном щитке.

Чаще всего отрабатывают оба. А представьте, что второй аппарат смонтирован не сразу за дверью, а в щитовой подвала, да еще и под замком? Бывает и такое.

Поэтому в таких ситуациях для ответственных объектов не помешает раскошелиться и применить селективные аппараты.

Ну и конечно в обязательном порядке их нужно ставить в медицинских учреждениях. Дабы какая-нибудь уборщица тетя Глаша, замкнув мокрой тряпкой розетку в подсобке, случайно не обесточила полбольницы вместе с операционной.

Подключение контактора iEK КМИ23210

Подключение контактора iEK КМИ23210 — я правильно понимаю, что А1-А2 это фаза, а13 но-14н0- это ноль ? Непонятно, почему маркировка «но», ведь по идее управление идет по фазе, а ноль д.б. всегда замкнут И еще — если контактор трехфазный, а я буду подсоединять однофазную нагрузку, означает ли это что можно реально подсоединить трехкратную нагрузку по сравнению с номиналом ?

Всё не так. А1-A2 (катушка) подключение фазы и ноля. A13НО-A12НО Нормально Открытый допконтакт

Силовые контакты обозначены 1L1-2T1 3L2-4T2 3L3-6T3. p.s. сбоку нарисована схема контактора

Что-то Вы накрутили .

Вообще-то, маркировка «А1-А2» — это клеммы катушки контактора. К ним подводится оперативное питание 1НО+1НЗ — это клеммы блок контактов и используются в схеме управления или автоматики, где применяется контактор Силовые клеммы, если не ошибаюсь, обозначаются буквой «L» и маркируются — с одной стороны контактора в «комплекте» с нечетными цифрами и с другой стороны — четными.

Нет не означает.

Это мое мнение и его не навязываю

т.е. он по сути как три основных контакта ?

за картинку спасибо а зачем ноль через контактор пропускать ?

можете по-подробнее обосновать ? если ноль не разрывать — то есть три (а может четыре — см. выше) замыкаемых контакта.

Так не делается. Запараллелить контакты можно, но при этом номинальный ток одного контакта должен быть больше или равен номинальному току в цепи питания нагрузки. Иначе при неконтакте в одном или нескольких полюсах возможна авария.

Технически, т.е. замкнуться/разомкнуться — они похожи. Во всем же остальном — разные. А это,

• по назначению контактных групп
• по коммутационной возможности;
• по величине воздушного зазора между подвижными и неподвижными контактами
• по возможной установке дугогасительных камер (силовые контактны) и т.д.

Вам уже ответили:

Это мое мнение и его не навязываю

Цепи управления и сигнализации. Там нет толкового дугогашения, контакты более хлипкие, так как типовой ток вторички не более 5А. По русски — контакты сообщить на БЩУ что мол, что контактор не включен и его цепи разомкнуты или включить ламочку на щите. Такую неонку. Или кому то заблокировать цепи управления. Да еще 1000100101 применений.

а при подключении трехфазной нагрузки разве результат будет не тем же ?

Каким таким-же? При подключении движка, например, в цепь включается тепловое реле, которое срабатывает при пропадании одной фазы и обесточивает катушку контактора.

а в отсутствие теплового реле ? ведь оно не обязательно для применения с контактором, т.е. он д.б. безопасным при разных видах подключений

Оно обязательно при питании трехфазной нагрузки, там, где вылет фазы может привести к порче оборудования. Можете не спорить. Уже четко сказали — параллелить контакты и суммировать их ток нельзя. Хотя вы лично — подключайте как хотите.

он долж0н обеспечивать частые и многократные коммутации нагрузки, требующей 3-х фазной сети, ане некие » разные виды подключений«.

ну не хотите «тепловуху» — берите пускатель с катушкой на 380v. Это уже защита по 2-м фазам. На 3-ю навешиваете промреле (его катушку), через контакты которого запускаете транзитом любую фазу из двух первых. Недостатки : реле тоже может «залипнуть», и оно — постоянно включено. Можете на основе «искусственной нулевой точки» через кондёры защиту городить: при пропадании одной из фаз в ней появляется напряжение, включающее промреле, которое рвёт оперативную фазу катушки контактора. Недостатки — вероятны ложные срабатывания. Тахометрический контроль. реле контроля фаз, что есть по-сути «токовая защита». А «тепловуха» ?

не обязательна. Обязательно наличие защиты вообще .
