Магнитный пускатель: назначение, устройство, схемы подключения

Советы и хитрости установки

• Перед сборкой схемы надо освободить рабочий участок от тока и проконтролировать, чтобы напряжение отсутствовало тестером.
• Установить обозначение напряжения сердечника, которое упоминается на нем, а не на пускателе. Оно может быть 220 или 380 вольт. Если оно 220 В, на катушку идет фаза и ноль. Напряжение с обозначением 380 – значит разные фазы. Это является важным аспектом, ведь при неверном подсоединении сердечник может сгореть или не будет запускать полностью нужные контакторы.
• Кнопка на пускатель (красная)Нужно взять одну красную кнопку «Стоп» с замкнутыми контактами и одну черную либо зеленую кнопку с надписью «Пуск» с неизменно разомкнутыми контактами.
• Учтите, что силовые контакторы заставляют работать или останавливают только фазы, а нули, которые приходят и отходят, проводники с заземлением всегда объединяются на клеммнике в обход пускателя. Для подсоединения сердечника в 220 Вольт на дополнение с клеммника берется 0 в конструкцию организации пускателя.

А ещё вам понадобится полезный прибор — пробник электрика, который легко можно сделать самому.

В статье подробно рассказано о нескольких способах обновления BIOS на материнской плате Asus.

Теперь вы точно подберете идеальный ноутбук для работы или учебы!

Данная статья описывает преимущества SSD накопителей для приложений и игр. Также здесь выполняется сравнение между достоинств данного накопителя с устаревшим аналогом.

В статье речь идет о том, как отремонтировать пластмассовый китайский электрочайник.

Электронный микроконтроллерно управляемый блок с энкодером, для формирования нужного сопротивления путём переключаемых реле резисторов.

Времена, когда коммутация трехфазных асинхронных электродвигателей осуществлялась посредством ручных рубильников, давно миновали. Им на смену пришли более совершенные устройства — магнитные пускатели.

Данное устройство позволяет дистанционно управлять рабочими процессами электрооборудования, обеспечивая высокий уровень электробезопасности.

В последнее время пускатели все чаще используют для удаленного управления мощными потребителями электроэнергии: компрессорными установками, насосами, системами кондиционирования, вентиляции и т.п. Одно из новых применений — внедрение в системы управления освещением, сигнализацией.

Конструктивно современные магнитные пускатели состоят из двух частей:

1. Cтационарно закрепленной нижней части и блока контактов, который перемещается по полозьям.
2. На верхней части устройства имеется 4 контакта — 2 нормально замкнутых и 2 нормально разомкнутых.

При включении напряжения на катушку магнитного пускателя якорь моментально притягивается к сердечнику, замыкая тем самым силовые контакты и вспомогательные, которые подают в систему управления сигнал о запуске или отключении устройства.

Посредством возвратной пружины при снятии напряжения с катушки все контакты размыкаются (возвращаются в первоначальное положение). Пускатели можно использовать как на постоянном, так и на переменном напряжении. Самое главное, чтобы оно не превышало рекомендованных производителем параметров.

Классический вариант подключения магнитного пускателя предполагает использование двух кнопок управления: кнопки «Пуск» и кнопки «Стоп», которые последовательно включают в цепь подачи фазы на разъем магнитной катушки. Они могут быть размещены как в отдельных корпусах, так и в общем корпусе (так называемый кнопочный пост или кнопочная станция).

Вот так выглядит схема самого простого подключения:

Как видно из схемы подключения кнопок магнитного пускателя, при замыкании (нажатии) кнопки «Пуск» цепь замыкается, в результате чего через катушку начинает протекать ток, втягивая сердечник и замыкая тем самым силовые и вспомогательные контакты.

Для остановки управляемого устройства или оборудования достаточно нажать кнопку «Стоп», которая разомкнет цепь. Обе кнопки имеют схожее устройство и отличаются лишь тем, что в исходном положении кнопка Пуск всегда находится в разомкнутом состоянии.

Подключить магнитный пускатель с кнопками управления Пуск и Стоп своими руками достаточно просто. Сейчас расскажем, как это сделать.

ВИДЕО ОБЗОР ” alt=””>

Выключить весь свет одной кнопкой

У многих функция «отключение всего света одной кнопкой» плотно ассоциируется с умным домом, так как это самый понятный его элемент. Самый простой сценарий — это выключить весь свет сразу при уходе из дома. Для того, чтобы сделать себе такую возможность, система Умный Дом совершенно не нужна, всё можно сделать гораздо проще.

Для этого нужно в электрощиток поставить контактор, который по внешнему сигналу будет отключать свет квартиры или дома. При желании можно поставить контактор ещё и на отключаемые розетки (вот отдельная статья на эту тему).

Контактор, он же пускатель — элемент, который ставится на DIN рейку и позволяет по управляющему сигналу включать и выключать мощную нагрузку. Вот, например, контактор ABB EN20-20N-06.

Стоит порядка 2.5 тысяч рублей, управляет током до 20 ампер, чего, как правило, достаточно для света небольшой квартиры. Удобный плюс — наличие на нём переключателя для того, чтобы вручную его включить или выключить.

Вот вариант ABB EN25-40N-06 для трёхфазной сети, такой же контактор с четырьмя полюсами коммутации:

Максимальная мощность коммутации каждой из 4-х групп контактов 25 ампер. Такого контактора вполне достаточно в большинстве случаев, чтобы полностью отрубить весь свет квартиры или загородного дома с трёхфазным питанием.

На верхние контакты подаётся ввод питания, с нижних оно идёт на освещение

Можно наоборот, не важно. На контакты А1 и А2 надо подать управляющее напряжение

У контакторов ABB есть модели с управляющим напряжением 24, 48, 110, 230 и 400 вольт постоянного или переменного тока.

У всех других производителей вы тоже без труда найдёте аналогичные контакторы. Лучше искать с переключателем на корпусе: дороже, но удобнее.

При работе с промышленным контроллером, который обычно напряжение на выходах 24 вольта, лучше использовать контактор с управляющим напряжением 24 вольта. Если контроллера и какой-либо автоматики нет, то удобнее использовать питание 230В.

Кстати, большинство контакторов нормально-открыты, то есть, при отсутствии управляющего напряжения цепь разомкнута. Есть контакторы с нормально-замкнутыми контактами, на них надо подать напряжение, чтобы они разомкнулись, но они попадаются реже.

Ещё один вариант — импульсные реле, на которые надо подавать не управляющее напряжение, а короткий импульс (ABB E290). Можно использовать моностабильные клавишивы ключателя. Один раз нажали — включилось, ещё раз нажали — выключилось. Это даст нам возможность управления импульсными реле с нескольких мест.

Более интересный вопрос в том, как управлять функцией «выключить всё».

READ Как подключить радар без разрешения абонента

Области применения и плюсы мастер выключателей

Монтаж мастер кнопки актуален практически везде:

• В квартирах, частных домах – позволяет быть уверенным, что все бытовые электроприборы и ветки освещения отключены;
• В офисах, магазинах, других коммерческих объектах – облегчает задачи завхоза, обеспечивает гарантированную экономию электроэнергии;
• На промышленных, производственных предприятиях – экономит время сотрудников, отвечающих за закрытие цехов.

Мастер кнопка отвечает именно за те силовые линии, которые коммутируются контактором. Никто не хочет увидеть размороженным холодильник, вернувшись с работы домой. А если отключить общий автомат в щитке, то он выключит все электрические цепи на объекте. Мастер выключатель работает иначе – он отключает только подключенные к нему ветви питания. А такие важные приборы, как холодильник, электрические полы, которые должны прогреться к приходу владельца дома, или сигнализация, будут работать в обычном режиме.

В первую очередь это повышает уровень безопасности. Во-вторых, обеспечивает рациональное использование энергоресурсов. В-третьих, позволяет работникам коммерческих объектов концентрироваться на решении прямых обязанностей, а не на проверке всех помещений перед уходом. Еще один плюс – одним нажатием кнопки все подключенные к сети приборы вновь заработают – не нужно включать свет в каждом помещении по отдельности.

Мастер-выключатель или рубильник

Рубильники в электрощитке многоквартирного дома

Использование рубильника – это самый простой и распространенный вариант, который встречается повсеместно. Достоинства этого решения:

• Простота. Оборудование электрощитка рубильником осуществляется людьми с минимальными знаниями и навыками в области энергоснабжения.
• Надежность. Простота исполнения и минимум элементов в конструкции делают рубильник надежным вариантом.
• Компактность. Полезное пространство электрощитка никак не ограничивается.
• Стоимость. Цена установки рубильника ниже в сравнении с аналогичными вариантами.

В целом, рубильник представляет собой долговечное и надежное решение, которое не стесняет оборудование электрощита в отличие от установки мастера-выключателя на всю жилплощадь. При этом рубильник не так удобен в эксплуатации, ведь мастер-выключатель в квартире проще использовать в сравнении с рубильником, который устанавливается на сам щиток. Помимо этого, потребуется дополнительная установка освещения на неотключаемые линии по всему маршруту до электрощита.

Так как рубильник должен стоять внутри самого электрощитка, чтобы обеспечить простое отключение всех приборов, для регулирования подачи электроэнергии придется подходить к нему и выполнять все операции вручную. Помимо этого, нужно убедиться в том, что маршрут от помещения, внутри которого установлено устройство, является освещаемым, так как в противном случае придется добиться до рубильника в темноте, что создает дискомфорт.

Модульный контактор в электрическом щитке

Мастер-выключатель – это универсальный вариант, обеспечивающий все необходимое. Не обязательно пользоваться кнопкой, которая находится в квартире и сразу выключает свет в доме. Вместо нее встречаются варианты целостной системы контроля доступа, дистанционное отключение, карточный доступ и другие. Такое решение удобно, не требует дополнительной установки неотключаемого освещения к щитку, а также нет трудностей в оборудовании автомата, который будет срабатывать в нужное время.

В то же время, так как оборудование нормальной работы контактора предусматривает необходимость вовлечения целого ряда комплектующих, в итоге система становится ненадежной, ведь при выходе из строя любого компонента вся она перестает работать. Помимо этого, большое количество элементов приводит к увеличению стоимости и громоздкости такого решения, из-за чего оно занимает много места в щитке, но эта проблема частично решается установкой реле выбора фаз.

Как подсоединить проходной выключатель

В начале и конце цепи используется контактный разъем, а в середине цепи — перекрестный разъем. Другие решения также возможны, но встречаются реже.

Преимущества схем управления проходными выключателями: простота и надежность. Недостатки:

• Автоматизация системы управления освещением невозможна;
• Нет возможности изменить схему через определенный период времени;
• Высокое потребление кабеля.

Иногда реализуется схема управления 2 группами из N расположенных светильников на 2 кнопочных переключающих элементах. Однако такая схема громоздка и неудобна в повседневной жизни. Такие выключатели не имеют фиксированного положения «включено» и «выключено».

Назначение устройства

С помощью таких приборов осуществляют:

• Включение или отключение электродвигателей механических приводов в промышленном оборудовании;
• Управление системой наружного освещения населенных пунктов и подсветкой исторических и промышленных объектов;
• При использовании электрического отопления производится подключение и отключение ТЭНов нагревательных приборов;
• С их помощью производят коммутацию электродвигателей и других пусковых органов в цепях автоматики;
• Также средства коммутации широко применяются в бытовой аппаратуре.

Такие приборы выпускаются на однофазный или трехфазный пускатель.

Реверсивная схема подключения электродвигателя через пускатели

В некоторых случаях необходимо обеспечить вращение двигателя в обе стороны. Например, для работы лебедки, в некоторых других случаях. Изменение направления вращения происходят за счет переброса фаз — при подключении одного из пускателей две фазы надо поменять местами (например, фазы B и C). Схема состоит из двух одинаковых пускателей и кнопочного блока, который включает общую кнопку «Стоп» и две кнопки «Назад» и «Вперед».

Реверсивная схема подключения трехфазного двигателя через магнитные пускатели

Для повышения безопасности добавлено тепловое реле, через которое проходят две фазы, третья подается напрямую, так как защиты по двум более чем достаточно.

Пускатели могут быть с катушкой на 380 В или на 220 В (указано в характеристиках на крышке). В случае если это 220 В, на контакты катушки подается одна из фаз (любая), а на второй подается «ноль» со щитка. Если катушка на 380 В, на нее подаются две любые фазы.

Также обратите внимание, что провод от кнопки включения (вправо или влево) подается не сразу на катушку, а через постоянно замкнутые контакты другого пускателя. Рядом с катушкой пускателей изображены контакты KM1 и KM2

Таким образом реализуется электрическая блокировка, которая не дает одновременно подать питание на два контактора.

Магнитный пускатель с установленной на нем контактной приставкой

Так как нормально замкнутые контакты есть не во всех пускателях, можно их взять, установив дополнительный блок с контактами, который называют еще контактной приставкой. Эта приставка защелкивается в специальные держатели, ее контактные группы работают вместе с группами основного корпуса.

На следующем видео реализована схема подключения магнитного пускателя с реверсом на старом стенде с использованием старого оборудования, но общий порядок действий понятен.

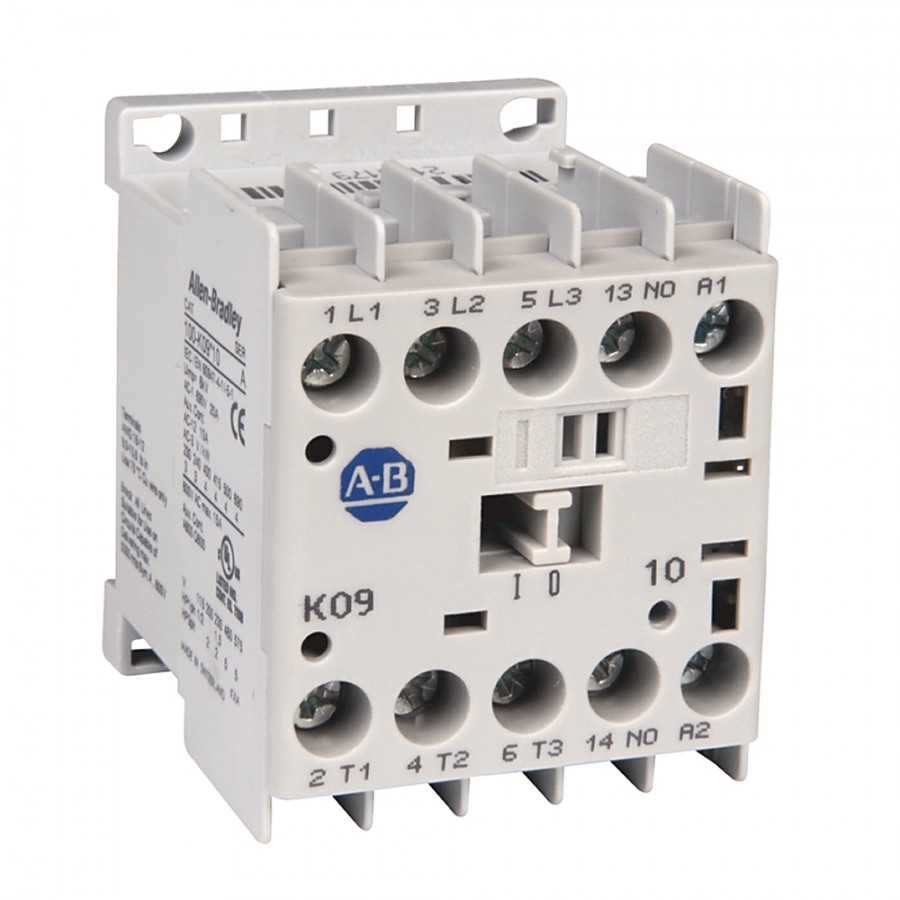

Контактор — это электромагнитный аппарат, предназначенный для коммутации, то есть включения и отключения, электрического оборудования. Он является двухпозиционным механизмом, который используется для частых коммутаций. Основными элементами его конструкции являются:

1. Силовая контактная группа, которая может быть двух и трёхполюсной в зависимости от напряжения необходимого для работы исполнительного механизма.
2. Дугогасительных камер, которые направлены на уменьшение дуги возникающей при разрыве электрического тока;
3. Электромагнитного привода. Он предназначен для движения подвижной части силового контакта. В зависимости от конструкции он может быть рассчитан на разные напряжения как постоянного, так и переменного тока. Выполняется из П-образного, или Ш-образного сердечника;
4. Системы блок-контактов, необходимой для сигнализации и управления оперативными цепями контактора. С помощью них можно подключить звуковую или световую сигнализацию показывающую позицию контактора, а также для цепи самоподхвата.

Отличительной особенностью конструкции электромагнита, работающего с переменным током, является наличие короткозамкнутого витка, который препятствует гудению его железа во время работы. Если электромагнит работает от постоянного тока, то между рассоединяемыми частями его, должна присутствовать неметаллическая прокладка, которая препятствует залипанию сердечника. Контактор отличается от магнитного пускателя или реле, только работой с более мощной нагрузкой, от величины её зависят и размеры самого аппарата

Очень важно выбрать нужный контактор соответствующий тому току, который он будет коммутировать

Современные устройства серии КМИ обладают неплохими показателями надёжности и предназначены для общепромышленного применения. Благодаря своей конструкции имеют лёгкий способ крепления и небольшие габариты.

Санузел

Первоначально концепция размещения выключателей света для санузлов снаружи была обусловлена соображениями безопасности. Окисление контактов из-за высокой влажности, возможность короткого замыкания и поражения током из-за наличия влаги делало размещение розеток и выключателей в санузле нежелательным. Однако с точки зрения удобства их все же лучше помещать внутри – хотя бы для того, чтобы кому-нибудь по ошибке или в шутку не вздумалось отключить свет в ванной, делая того, кто там моется, совершенно беспомощным.

Конструкции современных выключателей и розеток позволяют без всякого риска размещать их внутри санузла, что и рекомендуется делать для повышения комфорта. Еще удобнее использовать датчики движения, управляющие освещением и установленные на тайминг 4-7 минут. Этого вполне достаточно, чтобы помыть руки или почистить зубы.

Эстетично смотрится в санузле подсветка зеркала, светильники, которые освещают отдельные зоны – ниши в стенах, пространство пола или контура на уровне плеч.

Используемые в настоящее время электрические зубные щетки, ирригаторы, фены и пр. требуют наличия в санузле розеток. Но они обязательно должны быть защищены влагонепроницаемыми крышками, исключающими попадание воды в их гнезда.

Схема без проводов

А что делать, если у вас дома уже сделан ремонт и возле двери нет никакого отдельного выключателя? Не будете же вы штробить заново стены и срывать обои, чтобы протянуть туда провода.

Можно ли подключить мастер выключатель в этом случае? Да, можно. Для этого вам понадобится дистанционный выключатель на радиоуправлении.

Такие продаются во многих китайских магазинах на Али. Их даже используют как проходные.

Просто приклеиваете его на любую поверхность (хоть на стекло), а в щитке перед контактором устанавливаете силовой радиомодуль величиной со спичечный коробок.

Ошибка №10
Только опять же, не подключайте всю нагрузку через этот модуль напрямую.

Он на это не рассчитан. Его нужно ставить именно перед катушкой контактора, а не вместо него!

К одному такому модулю можно привязать даже не один, а несколько выключателей или вообще брелок для удаленного управления из машины. Подробнее

Схема расключения проводов с беспроводной дистанционной мастер-кнопкой приведена ниже:

https://youtube.com/watch?v=_jXiCUgEMb0%3F

Особенности монтажа

Как правило, установку теплового реле производят совместно с магнитным пускателем, который и осуществляет коммутацию и запуск электропривода. Однако существуют также и приборы с возможностью установки как отдельное устройство рядом на монтажной панели или DIN рейке, такие как ТРН и РТТ. Все зависит от наличия нужного номинала в ближайшем магазине, складе или в гараже в «стратегических запасах».

Наличие у теплового реле ТРН только двух входящих подключений не должно вас пугать, поскольку фазы три. Неподключенный провод фазы уходит с пускателя на двигатель, минуя реле. Ток в электродвигателе меняется пропорционально во всех трех фазах, поэтому контролировать достаточно любые две из них. Собранная конструкция, пускатель с теплушкой ТРН будет выгладить так: Или так с РТТ:

Рассмотрим схему из статьи в которой трехфазный двигатель вращается в одну сторону и управление включением осуществляется с одного места двумя кнопками СТОП И ПУСК.

Автомат включен и на верхние клеммы пускателя поступает напряжение. После нажатия на кнопку ПУСК, катушка пускателя А1 и А2 оказывается подключена к сети L2 и L3. В данной схеме используется пускатель с катушкой на 380 вольт, вариант подключения с однофазной катушкой 220 вольт ищите в нашей отдельной статье (ссылка выше).

Катушка включает пускатель и замыкаются дополнительные контакты No(13) и No(14), теперь можно отпустить ПУСК, контактор останется включенным. Данная схема называется «пуск с самоподхватом». Теперь для того чтобы отключить двигатель от сети необходимо обесточить катушку. Проследив по схеме путь тока, видим что это может произойти при нажатии СТОП или размыкании контактов теплового реле (выделен красным прямоугольником).

То есть, при возникновении внештатной ситуации, когда теплушка сработает, она разорвет цепь схемы и снимет пускатель с самоподхвата, обесточив двигатель от сети. При срабатывании данного устройства контроля тока, перед повторным запуском необходимо осмотреть механизм, для выяснения причины возникновения отключения, и не включать до ее устранения. Часто причиной срабатывания является высокая внешняя температура окружающего воздуха, данный момент необходимо учитывать при эксплуатации механизмов и их настройке.

Сфера применения в домашнем хозяйстве тепловых реле не ограничивается только самодельными станками и прочими механизмами. Правильно было бы использовать их в системе контроля тока насоса системы отопления. Специфика работы циркуляционного насоса в том, что на лопастях и улитке образуется известковый налет, который может стать причиной заклинивания мотора и выхода его из строя. Используя приведенные схемы подключения, можно собрать блок контроля и защиты насоса. Достаточно установить в цепи питания нужный номинал теплушки и подключить контакты.

Кроме того будет интересна схема подключения теплового реле через трансформаторы тока, для мощных двигателей, таких как насос системы водополива для дачных поселков или фермерских хозяйств. При установке трансформаторов в цепи питания, учитывается коэффициент трансформации, к примеру 60/5 это при токе через первичную обмотку в 60 ампер, на вторичной обмотке он будет равен 5А. Применение такой схемы позволяет сэкономить на комплектующих, при этом не потеряв в эксплуатационных характеристиках.

Как видно, красным цветом выделены трансформаторы тока, который подключены к реле контроля и амперметру для визуальной наглядности происходящих процессов. Трансформаторы подключены схемой звезда, с одной общей точкой. Такая схема не представляет из себя больших трудностей в реализации, поэтому вы можете самостоятельно ее собрать и подключить к сети.

Напоследок рекомендуем просмотреть видео, в котором наглядно показывается процесс подключения теплового реле к магнитному пускателю для защиты электродвигателя:

Вот и все, что вы должны знать о подключении теплового реле своими руками. Как вы видите, монтаж не представляет особой сложности, главное правильно составить схему подсоединения всех элементов в цепи!

Будет интересно прочитать:

Выбор контактора

Как правильно подобрать контактор или пускатель?

Современный модульный контактор это уже не то громоздкое оборудование, что раньше.

Он отличается компактностью (монтаж на din-рейку) и отсутствием раздражающего шума при работе.

При выборе в первую очередь обращайте внимание на номинальный ток. Самые ходовые — это на 20А, 40А, 63А

Контактор должен спокойно пропустить через себя не только всю подключенную через него нагрузку, но и не расплавиться при ее кратковременном превышении. Своей то защиты у него нет.

Ошибка №2
Поэтому нельзя, чтобы номинальный ток контактора был меньше, чем ток вводного автомата.

Желательно, чтобы он превышал на одну ступень его величину. Например, автомат 25А или 32А – контактор 40А; автомат 50А – контактор 63А и т.д.

Ток, на который рассчитаны контакты можно найти на корпусе оборудования.

Вот эта надпись обозначает, что устройство имеет два ряда контактов, рассчитанных на максимальный ток в 20А на каждой паре.

То есть, суммарно к нему можно подключить нагрузку в 40А или ~ 8кВт.

Ошибка №3
Но это вовсе не значит, что он подойдет при вводном автомате в 25А или 32А.

Еще обращайте внимание на другие надписи и обозначения. К примеру, буковка “S” говорит о том, что это оборудование пониженной шумности

У Hager есть такая серия. Для дома с щитовой внутри помещения желательно покупать именно бесшумные модели.

Что такое контактор, и зачем он нужен в схеме подключения мастер кнопки

У многих может возникнуть вопрос – зачем усложнять, ведь можно просто напрямую использовать общий выключатель или даже автомат. Проблема в том, что автомат, если и будет соответствовать по мощности нагрузке на управляемых ветках питания, не рассчитан на работу в режиме выключателя, и быстро выйдет из строя. Кроме того, он устанавливается в щитке, а значит, что каждый раз для обесточивания объекта придется направляться к нему.

Использовать напрямую обычный двухпозиционный выключатель тоже нельзя. Это обусловлено тем, что он не рассчитан на высокие нагрузки – максимум 10-16 Ампер. Если он постоянно будет работать в условиях повышенных нагрузок, то тоже быстро выйдет из строя или даже расплавится, что может привести к возгоранию.

Контактор – это специальное электромагнитное реле, которое предназначено для работы в силовых электрических цепях с высокими нагрузками. Его выбор – задача для опытного электрика, который правильно рассчитает общие нагрузки в цепи с учетом поправочных коэффициентов на пусковые токи. Таким образом, мастер кнопка – это выключатель без нагрузки, который управляет контактором, пропускающим ее через себя. Зачем это нужно?

контактор силовой

• Безопасность – отсутствие рисков перегрева, возгорания;
• Удобство – мастер выключатель можно установить в любом удобном месте, не нужно идти к щитку;
• Практичность – можно обесточить все управляемые ветви питания одним нажатием.
