Кримпер для обжима наконечников

Конструкция пресс клещей для опрессовки ПК-16 КВТ

Пресс-клещи для опрессовки гильз марки ПК-16 выпускают многие производители. Назначение данной модели – опрессовка наконечников и гильз, номинальное сечение которых 1,5 – 16 мм2. Гильзы с таким сечением наиболее распространены на мелких производствах. А также в быту.

Особенность обжима с использованием данной модели заключается в том, что вдавливание материала гильзы или наконечника в тело провода происходит точечно, что позволяет произвести эту процедуру до той глубины и по тому профилю, которые необходимы. Такой метод называется «опрессовка точкой».

Удобство пресс-клещей ПК-16 заключается в том, что они имеют храповой механизм, благодаря которому рукоятки не разжимаются, пока полный цикл обжима не подойдет к концу. После срабатывания собачки в конце цикла, включается инвертированный режим храпового механизма, благодаря чему нельзя сжать рукоятки до того, как губки клещей полностью не раскроются.

Храповой механизм снабжен боковым поворотным колесиком, с помощью которого блокировка может быть отключена на любом этапе работы с инструментом. Эта функция может быть полезна, если не получается прожать гильзу полностью из-за того, что ее размеры слишком большие.

Наличие профилированных рабочих зон на губках пресс-клещей ПК-16 позволяют оптимально работать с наконечниками (гильзами) различных стандартных сечений, которые обозначены с помощью желтого цвета возле рабочих зон. Корректный выбор рабочих зон контролируется наличием собственного номера (клейма). По завершении процесса опрессовки отпечаток клейма остается на корпусе гильзы.

Пресс-клещи ПК-16 не имеют особенного дизайна или уникальной конструкции. Эргономичность также невысока. Тем не менее, рукоятки достаточно удобны – за счет большой длины, благодаря чему при опрессовке нет необходимости прилагать излишние усилия. Я свободно обжимаю медные гильзы диаметром 4 мм одной рукой (для шестнадцатого сечения наверное нужно будет приложить вторую).

В целом можно говорить о максимальном упрощении конструкции пресс-клещей. Это, а также внешняя надежность говорят о том, что эта модель будет эксплуатироваться в течение долгих лет.

Пресс-клещи ПК-16 являются бюджетной моделью профессиональных клещей, невысокая стоимость которых объясняется не плохим качеством, а отсутствием излишних функций. Обжим гильз в рабочих зонах 1.5, 2.0, 6.0 можно легко выполнить одной рукой, в зонах 10 и 16 нужно работать двумя руками. В том случае, если регулярно требуется опрессовывать в максимально допустимых для пресс-клещей рабочих зонах, лучше приобрести пресс-клещи более крупных размеров.

Как работать пресс клещами

Всего пресс-клещи для опрессовки гильз данной модели имеют 5 рабочих зон, которые используются для гильз с сечением 1,5 мм2, 2 мм2, 6 мм2, 10 мм2 и 16 мм2. В качестве примера выполним опрессовку трех проводов из меди, имеющих сечение 2,5 мм2. Кроме проводов, понадобится гильза, имеющая сечение 6 мм2.

Прежде всего, необходимо зачистить изоляцию проводов (длина зачищенного участка должна равняться длине гильзы). Затем нужно вставить провода на всю длину в гильзу, после чего гильза отправляется в соответствующую рабочую зону инструмента.

Для обхвата гильзы рабочими губками придется либо максимально развести ручки пресс-клещей в стороны, либо воспользоваться колесиком, иначе храповой механизм заблокирует пресс-клещи.

Процесс опрессовки должен производиться плавно, нужно избегать рывков. При этом необходимо придерживать провода, чтобы они не выпали из гильзы до завершения опрессовки.

По завершении процесса произойдет автоматическая разблокировка храпового механизма (следует помнить, что в случае недостаточности обжима открыть клещи не получится). Итак, мы имеем опрессованную гильзу, с отпечатанным на ней рабочим номером рабочей зоны.

Общее впечатление от инструмента

В принципе покупкой доволен! Понравилась простота и практичность. Для таких работы как наращивание и соединение проводов в распределительных коробках подходят на «УРА». Думаю работая с самым ходовым размером гильз 2.5, 4, 6, мм2 ПК-16 на долгосрочную работу претендуют.

Обжим гильз размером 10, 16 мм2 производить не приходилось (в практике домашнего электромонтажа такое сечение не часто встречается). Но мне кажется, что при постоянном использовании их при таком сечении гильз (10, 16 мм2) со временем клещи начнут деформироваться. В общем, инструмент нормальный, можно работать.

А сейчас хочу представить вашему вниманию небольшой видео обзор данного инструмента. Видео взято из моего канала Ютуб.

Соединение провода и наконечника пайкой

Надежно зафиксировать провод в наконечнике без механических воздействий можно при помощи пайки. Такое соединение не является обжатием, но и не требует применения специального инструмента. Для работы потребуются флюс, припой, источник тепла (газовая горелка или строительный фен) и минимальные навыки пайки. Для нагрева в домашних условиях можно использовать газовую плиту.

Перед соединением зачищают гильзу с внутренней стороны и провод с запасом в 3-5 мм. Поверхность кабеля лудят (покрывают тонким слоем припоя), а внутреннюю полость наконечника заполняют примерно на треть. Удерживая последний плоскогубцами или зафиксировав в тисках, его нагревают до плавления олова и вставляют луженый проводник. Если между гильзой и проводом остается зазор, необходимо добавить еще припой, после остывания намотать несколько слоев изоленты.

Конструкция

В ассортименте крепежа пресс для обжатия проводов выделяется в отдельную категорию. Главное преимущество — воздух внутрь гильз проникать не будет. Метод гарантирует надежное соединение жил из разных материалов.

Последовательность действий при обжимке проводов будет полезна тем, кто готов выполнить оконечивание своими руками:

1. Необходимо провести обработку кабеля, снять изоляцию при помощи специального устройства, оставив запас 0,3 — 0,5 см. Если зачистка все же делалась ножом, следует убедиться, что жила не задета. При обнаружении повреждений участок придется удалить.
2. Надеть на провод кусок термоизоляционной оплетки. Открытую часть протереть спиртом, обезжирить и нанести на нее специальную пасту.
3. Установить в матрице нужный размер сечения и вид наконечника. Наконечник ввести до конца.
4. Жилы кабеля в расправленном состоянии следует до упора заложить в наконечник.
5. Нажать на ручки кримпера. После характерного щелчка обжатие можно считать завершенным. Рукоятки должны вернуться в исходное положение.
6. Отрезок оплетки вернуть в место соединения, прогреть его строительным феном.

Вам это будет интересно Особенности кембриков для проводов

Выбирая инструмент для обжима проводов — обжимник (или по-другому crimper), необходимо учитывать тип наконечников. В зависимости от назначения они бывают:

• цилиндрической формы;
• вилочными;
• петлевыми;
• соединительными;
• ножевыми.

Кроме того, важен диапазон опрессовки, который показывает максимальное и минимальное сечение кабеля. При работе с проводами диаметром от 0,25 до 16 мм используют ручные пресс-клещи. Они подходят для прокладки и ремонта компьютерных сетей, телефонных линий и других слаботочных систем. Монтаж подстанций выполняют с помощью инструмента с гидравлическим приводом.

При больших объемах целесообразно использовать электропассатижи, которые могут работать в автоматическом или полуавтоматическом режиме.

Помимо привода и типа наконечников при выборе инструмента для их обжима следует обращать внимание и на другие характеристики, среди которых можно выделить:

• Дополнительную изоляцию. Обычно для изготовления ручек клещей используют пластик, но у некоторых моделей есть вставки из резины. Она не проводит электричество и снижает вероятность поражения током.
• Лезвие на рабочей части инструмента. Оно позволяет отрезать кабель, а также обходиться без дополнительного оснащения.

Если необходимо выполнить опрессовку гильз неодинакового размера в большом количестве, лучше выбрать клещи с поворотными матрицами или регулируемым пуансоном. За счет особенностей конструкции они могут использоваться для работы с проводами разного сечения. Опрессовку наконечников небольшого диаметра проводят с помощью клещей с фигурными губками.

Некоторые считают, что обжать провод несложно и без специальных инструментов, используя обыкновенные плоскогубцы. В определенной степени это допустимо, но только для проводов небольшого сечения и при необходимости сделать временное соединение.

Плотное прилегание наконечников к жиле можно обеспечить только матрицей. Тогда исключается попадание воздуха, воды, окисление металла, соединение функционирует долго и надежно.

Выбор правильного инструмента для выполнения работ

Где используются обжимные клещи

Независимо от размера кримпера, у него есть только два основных способа применения – подготовка токоведущих жил для закрепления их в клеммах розеток, выключателей и прочих электроприборов, а также соединение нескольких проводов между собой.

В первом случае опрессовка оправдана, если используются многожильные провода. Если их зажать в клеммы контактов без подготовки, то со временем под действием электрического тока (он создает микровибрацию) жилки «утрясутся», между ними появится свободное пространство и контакт в целом ослабеет.

Также опрессовка используется при работе с кабелями большого сечения – она применялась даже задолго до появления «бытовых» устройств. Правда качественное соединение возможно получить только используя специальный пресс для обжима кабельных наконечников, который и сейчас далеко не карманных размеров. Чтобы создать необходимое усилие, в таких устройствах используется принцип домкрата или отдельный гидравлический привод – силы человека, даже приложенной через обычный рычаг, чтобы качественно обжать толстый кабель, недостаточно. Пример такого устройства на видео:

Полезной будет обжимка и при необходимости соединить два и больше проводов. В таком случае они собираются вместе, на них надевается втулка и обжимается. При этом провода могут быть вставляться во втулку как с одной, так и с двух сторон: в первом случае получается подобие скрутки, а во втором – муфты.

Преимущество такого вида крепления в том, что после опрессовки внутрь гильзы не проникает воздух – по сути получается герметичное соединение. Это позволяет соединять таким способом даже медные и алюминиевые провода, контакт между которыми в обычных условиях со временем окисляется.

Какой фитинг используется для соединения

При сооружении трубопроводов, применяются сцепляющие детали — фитинг. Это крепежные элементы: крестовины, тройники и заглушки. Они встречаются компрессионного и прессового типа.

Устанавливаются компрессионные с помощью гаечного ключа, а вот для монтажа второго вида без пресс-клещей не обойтись.

Они бывают:

1. Переходными — монтируются на участках, где соединяются полимерные и стальные трубы.
2. Цанговыми — предназначены для обжатия материала, имеющего форму цилиндра.
3. Пресс-фитинг — надёжная (выдерживает высокое давление) и практичная модель, при их применение, получается высококачественная конструкция, рекомендованы при сборке труб из металлопластика.

Плюсы фитинга при опрессовке:

• возможность скрытой укладки;
• соединительный узел нет необходимости постоянно контролировать и обслуживать;
• служат 50 лет и более.

Сегодня, жилые дома в большей части оборудованы пластиковыми трубами, как водопроводными, так и отопительными. Их положительные качества —  долговечность, и высокие гигиенические и эксплуатационные показатели.

А если использовать обжимной инструмент для пресс-фитингов на данных трубах, можно легко сделать разводку в самой сложной коммуникации.

Однако, стоит отметить, что цены на данные детали достаточно дорогие, но они обеспечат вам надёжность системы от протечки.

Клещи для обжима наконечников проводов

Клещи для обжима клемм используются для прочного и надежного соединения проводов между собой или с клеммами различной формы и размера. В данном случае применяется метод опрессовки, который считается предпочтительным, по сравнению с пайкой.

Это особенно актуально при использовании электрических схем открытого типа, которые применяются при сборке автомобилей. Также при соединении проводников с помощью клещей для обжима клемм необходимо помнить про эффект гальванической пары.

Представленные у нас в магазине клещи отличаются количеством поддерживаемых размеров клемм, наличием приспособлений для снятия изоляции, а также применением обычного механизма обжима или трещоточного, который позволяет добиться более равномерного усилия на всей поверхности.

Обжимка проводов

1. Для того чтобы качественно произвести обжим провода необходимо выполнить 3 главных правила:

Во-первых, правильно подобрать коннектор или наконечник, чтобы его размер соответствовал сечению прессуемого провода. Во-вторых, воспользоваться профессиональным инструментом. Это пресс клещи, оснащенные храповым механизмом, который позволит выполнить полный цикл опрессовки. И в-третьих, выбрать нужную матрицу. Ее геометрия и форма должны соответствовать обжимной части наконечника.

Обжиму изолированными наконечниками подлежат только многопроволочные провода. Моножильные должны использоваться под свой тип неизолированных наконечников.

При выборе обязательно обращайте внимание не только на диаметр и сечение, но и на форму контактной лопатки. Нельзя использовать вилочные наконечники на подвижных или подверженных вибрациям контактах!

Изоляция с жилы снимается ровно на длину прессуемой трубочки куда вставляется жила. В отличии от втулочных, здесь будет крайне неудобно откусить лишнее кабелерезом.

При обжатии наконечник вставляете в матрицу пресса так, чтобы шов хвостовика был сверху и строго по центру.

Соблюдайте цветовую маркировку на матрицах с цветами самих наконечников.

Обжимая пресс клещами изолированные наконечники, контролируйте чтобы каждый контур матрицы, обжимал свою часть жилы и изоляции, а также вставляйте наконечник в матрицы только с маркированной стороны.

Если матрицы не полностью сомкнулись в конце зажатия ручек, значит вы неправильно подобрали размер наконечника. Если изоляционная манжета при этом повредилась, требуется заменить наконечник.

В домашних условиях, на производстве мы часто сталкиваемся с необходимостью установить соединение в сети или устранить неполадки, касающиеся цепи переменного тока. В этом случае нам обязательно понадобится инструмент для обжима проводов.

Чем обжать наконечники для проводов: перечень подходящих инструментов

Для установки металлических соединителей на провода не допускается использование инструментов, которые не предназначены для этих целей. Существуют специальные обжимники наконечников для проводов. Каждый из них располагает уникальными возможностями, поэтому может применяться в определенных условиях. Сфера использования различных видов инструментов для обжима проводов наконечниками:

Чаще всего для обжима наконечников используют гидравлические или пресс-клещи

1. Пресс-клещи ПК2М и ПК2 – предназначены для обжима проводов, размер сечения которых не превышает 10 мм².
2. Пресс-клещи ПК1М и ПК1 – ручные клещи, которые гораздо мощнее предыдущего варианта.
3. Гидравлические клещи – рассчитаны на опрессовку кабелей, имеющих размер сечения до 10 мм².
4. Ручной пресс – используется в промышленном производстве на проводах размером до 240 мм².
5. Электроприводный гидравлический пресс – предназначен для опрессовки проводов сечением до 300 мм².

Инструмент, укомплектованный шарнирами, имеет увеличенную силу нажима. При этом человеку не придется прилагать много усилий, чтобы установить наконечник. Самыми удобными в работе считаются приспособления с храповым механизмом.

Технология обжимки наконечников для проводов: одинарных, двойных и силовых

Если сращивание проводов с помощью наконечника выполняется впервые, желательно потренироваться, прежде чем приступать к работе. Для этого можно использовать ненужный кусок кабеля. В противном случае мастер рискует испортить не только соединитель, но и весь провод.

Перед тем как проводить опрессовку впервые рекомендуется потренироваться на ненужном кабеле

Рекомендации по применению одинарных штыревых наконечников для проводов:

1. Чтобы предотвратить выпадение жил из гнезда, при размещении провода в отверстии инструмента его нужно зафиксировать.
2. Опрессовка с помощью клещей выполняется до того момента, когда подключается храповый механизм, который блокирует инструмент, предотвращая его разжим.
3. Если установка соединителя производится вручную, то степень ее качества можно определить, потянув наконечник рукой. Если все выполнено правильно, деталь будет сидеть плотно и не станет перемещаться.
4. Допускается использование инструмента двухконтурного обжима. В этом случае сжимаются изолятор и втулка в гнездах, имеющих разный диаметр.

Подключение к фазе двух проводов можно выполнить с помощью одного контакта. Если производится установка модульных автоматов, для соединения нужно применять специальные перемычки. В результате к одному контакту присоединяют два кабеля. В этом случае для обжима проводов наконечниками желательно использовать НШВИ.

Подобная процедура имеет свои особенности:

• в манжету одновременно вставляются два кабеля;
• для обжима предпочтительно применять пресс-клещи, имеющие размер матрицы 6 мм².

В остальном процесс установки двойного соединителя выполняется так же, как и одинарного.

Провода необходимо тщательно зафиксировать в гнезде, чтобы в дальнейшем они не выпадали

Для обжима наконечниками силового кабеля рекомендуется использовать медные изделия с луженым защитным покрытием. Иногда после отрезки провода его край распушивается и увеличивается в размере. Если такое случилось, нужно снять лишнее на краях с помощью точила. Провод необходимо разворачивать так, чтобы точильный круг срезал излишек вдоль жилок, но при этом ни в коем случае не загибал их.

Независимо от типа используемого наконечника, не допускается совмещение метода обжима с пайкой. Нельзя, чтобы контактная часть на проводах была выполнена из чистого олова. Наконечники, как правило, обжимаются 1-2 раза на расстоянии 1-2 мм, гильзы – от 2 до 4-х раз.

Перед установкой наконечника нужно убедиться, что все жилы на срезе имеют одинаковую длину. В противном случае соединение будет некачественным. Иногда жилы повреждаются или ломаются, поэтому проводку нельзя скручивать перед монтажом наконечника. Если это требование игнорировать, в процессе обжима они будут передавлены, нарушится передача тока.

В целом с опрессовкой кабелей в домашних условиях может справиться любой. Основной причиной ошибок является несоответствие размеров провода и наконечника. Не рекомендуется использовать в работе самодельные соединительные детали. Также не допускается разрезание гильзы на две части в целях экономии.

Основные разновидности

Современные производители предлагают различные модификации обжимных клещей, которые могут отличаться между собой как конструктивным исполнением, так и функциональными возможностями. Так, в зависимости от основного назначения различают два типа таких инструментов:

• пресс-клещи, предназначенные для снятия изоляции с электрических проводов и кабелей;
• инструмент для обжима наконечников и гильз.

Пресс-клещи для снятия изоляции с проводников

• ручной обжимник – достаточно простое по конструкции, но эффективное устройство, при помощи которого может выполняться опрессовка кабельных наконечников и гильз различного размера, а также монтаж контактных разъемов и клемм (отдельные модели оснащаются специальными лезвиями, устанавливаемыми в месте крепления ручек; наличие таких лезвий в конструкции клещей позволяет использовать их еще и для того, чтобы разрезать с их помощью электрические кабели и провода);
• электропассатижи – инструмент, предназначенный для преимущественно профессионального использования (возможно применение таких клещей универсальных не только для обжатия кабельных наконечников и соединительных гильз изолированного и неизолированного типа, но и для снятия изоляции с электрических проводников);
• кримперы – инструменты, при помощи которых можно выполнять монтаж коннекторов и обжимных наконечников для проводов, а также осуществлять опрессовку витой пары (оснащаются такие клещи двумя длинными ручками, из которых подвижными могут быть как обе, так и одна, массивной рабочей частью, состоящей из двух рабочих губок, между которыми располагаются гнезда для кабелей и проводов определенного диаметра; в конструкции отдельных моделей кримперов также могут присутствовать лезвия, используемые для резки электрических кабелей и проводов).

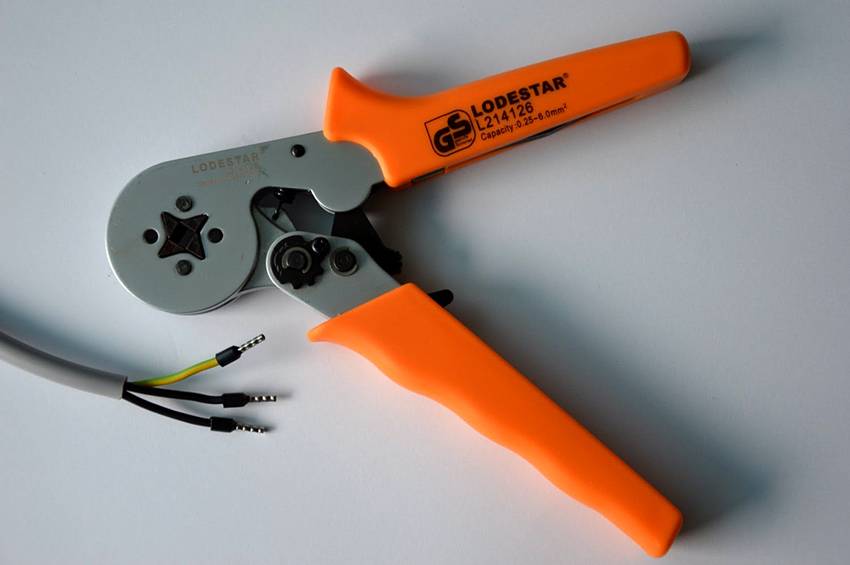

Кримпер для обжима наконечников с комплектом сменных плашек

Для выполнения опрессовки также могут использоваться гидравлический пресс ручного типа и оборудование с электроприводом.

Использование опрессовщика наконечников и гильз, рабочие гнезда которого оснащены такими фланцами, позволяет более качественно обжимать с его помощью многожильные проводники.

В зависимости от типа контактных элементов, для работы с которыми предназначены клещи, такой инструмент может относиться к одному из следующих типов:

1. пресс-клещи, предназначенные для обжатия гильз изолированного типа;
2. опрессовочный инструмент, при помощи которого выполняется обжатие соединительных трубок, не покрытых изоляцией.

Инструмент для стандартных неизолированных клемм

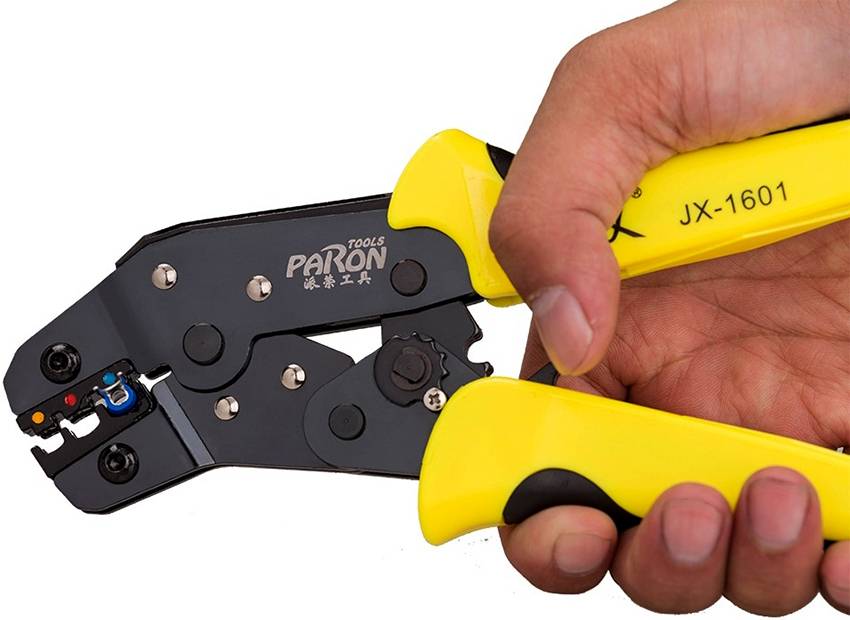

Кримпер для изолированных клемм имеет другой профиль губок для аккуратного обжима наконечника без повреждения ПВХ-трубки

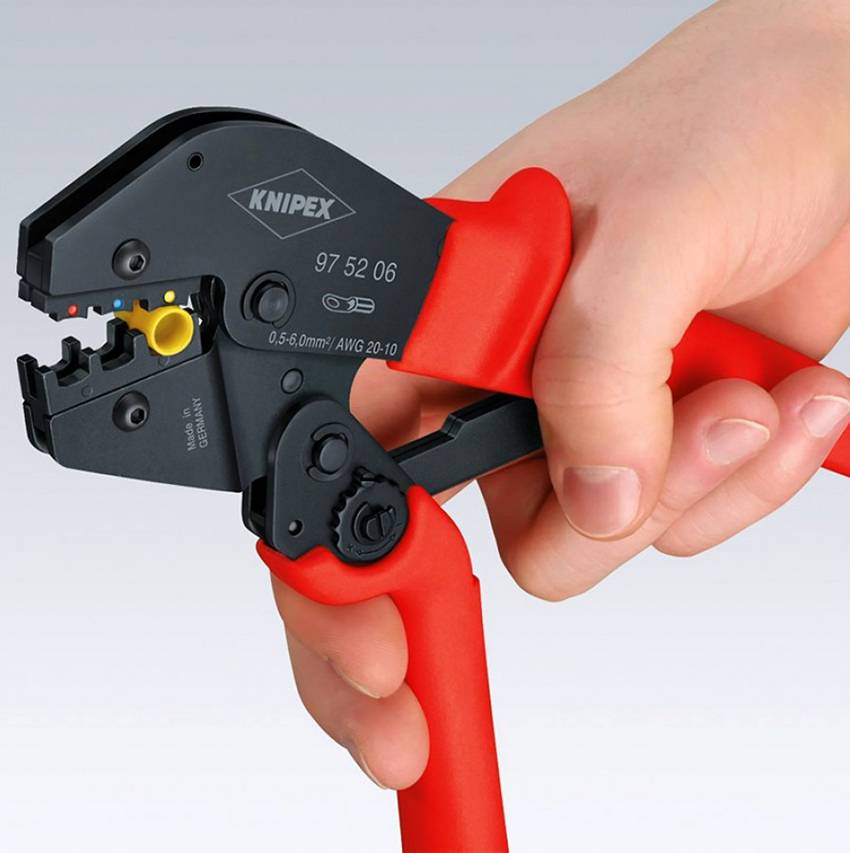

В конструкции обжимных клещей первого типа имеется три рабочих гнезда овальной формы, каждое из которых маркируется своим цветом – желтым, красным и синим. Изолированные гильзы, для обжатия которых используются клещи данного типа, производятся в таком же цветовом исполнении, поэтому подобрать для них соответствующее рабочее гнездо не составляет никаких сложностей. Чтобы при использовании таких обжимных клещей сформировать качественный и надежный контакт трубки и помещенного в нее электрического проводника, необходимо учитывать следующий нюанс: кромка стыка в процессе обжатия должна располагаться посередине верхнего профиля рабочих губок обжимных клещей.

В качестве пуансона обжимных клещей, предназначенных для работы с неизолированными гильзами, выступает металлический стержень, который в процессе выполнения опрессовки должен располагаться на разделительном стыке. Таким образом, обжатие соединительной трубки при использовании инструмента данного типа осуществляется в ее центральной части.

Зачем нужен обжим и опрессовка проводов

А можно ли вообще обойтись без гильзования и обжатия? Что плохого в простом креплении проводов к автоматам и другим приборам?

При простом зажиме пучок провода распушается и раздавливается в стороны. Некоторые отдельные проводники вообще могут быть повреждены. Такие жилы, разрушенные и отделенные от основного пучка, уже не принимают участия в контакте и пропуске через себя токовой нагрузки.

Все это приводит к тому, что оставшихся жил не хватает и происходит нагрев мест соединения. Кроме этого, оголенная медь из которой выполнены жилы проводов остается доступной для попадания влаги и кислорода. А это приводит к ее потемнению и окислению. Один раз обжав проводник наконечником или гильзой, вы избавите себя от всех этих проблем в дальнейшем.

Трудности выбора

В целях грамотного выбора клещей для обжима наконечников или специальных кримперов для выполнения соединения кабелей систем СКС, необходимо обратить внимание на следующие советы:

Выбор прибора начинается с четкого определения задач, для которых он будет использоваться. Именно из данного сформированного списка необходимо подобрать и функционал и размеры пресс-клещей. Если предстоит не разовая, а постоянная работа, то лучшим выбором станет универсальное оборудование.
Не последним критерием будет являться и цена, от которой будет зависеть производительность оборудования. Естественно, что всемирно известные бренды считаются залогом качества. Если же стоимость устройства невелика, то вряд ли придется рассчитывать на его долгий срок службы.
Во время покупки прибор должен быть обязательно проверен на наличие дефектов, одновременно, должно быть оценено общее качество сборки конструкции

Перво-наперво внимание необходимо обратить на наличие всевозможных вмятин и сколов, а также проверить точность соприкосновения губок и положения рукоятей.
Отдельного внимания требуется удостоить форму рукоятей. Если в них имеются специальные выемки, то они будут способствовать более надежному удержанию прибора в руках.
Также, будет не лишним просто подержать устройство в руке – все возможные неудобства, связанные с массой или формой, сразу проявятся.
