Наконечники для проводов и кабелей: виды, пресс-клещи для ншви

Как правильно работать обжимными клещами

Самостоятельное овладение опрессовочными клещами первоначально может сопровождаться созданием некачественного соединения гильзы или наконечника с проводом. Нередко бывает, что с виду надёжно выполненный обжим скрывает плохой контакт. Это может происходить по двум причинам.

Если не выдерживается форма клемм

Несовпадение размера наконечника или гильзы с проёмом между губками матриц может вызвать перекос сдавливаемого элемента. Прежде, чем приступить к обжимке, следует примерить наконечник к проёму в клещах

Также важно плотное вхождение оголённого конца провода в отверстия хвостовика или гильзы

Пучок проводков или одиночная жила должна входить в соединительный элемент с лёгкой натяжкой. Если возникают какие-либо сомнения в надёжности крепления, стоит потренироваться на отдельных отрезках кабеля. После обжима усилием рук нужно проверить прочность соединения. При малейшем люфте обжим следует забраковать и возобновить опрессовку с другим концевиком.

Чрезмерный зажим может повредить жилы внутри гильзы. В сопроводительной документации клещей для обжима обычно указывают размеры поперечного сечения наконечников непосредственно для каждого проёма клещей. Следует избегать применения разъёмов из мягких металлических сплавов. Со временем наконечник может потерять прочность, и контакт станет ненадёжным.

Скручивание многожильных проводов перед обжимом

Ошибка может совершиться по привычке скручивания жил, которую производят перед изолированием или пайкой ручных соединений. Так делать категорически нельзя.

Проверить пагубность скрутки можно простым способом. Стоит сжать плоскогубцами скрутку многожильных кабелей, чтобы убедиться в деформации и повреждении целостности проводков.

Если при снятии изоляции с монтажного участка кабеля обнаруживаются скрученные жилы, то их надо распрямить. Только после этого жилы вставляют в проём наконечника или гильзы.

Основные правила опрессовки

Руководствуйтесь несколькими правилами, которые упростят процесс опрессовки и повысят качество конечного результата при работе с кабельными наконечниками или гильзами:

наконечник должен быть подобран технически грамотно, с учетом всех нюансов;
не спеша зачистите жилы, удалив все следы изоляции;
выполняя работы, используйте только качественный инструмент;
найдите матрицу, которая подходит для опрессовки;
четко соблюдайте последовательность обжима кабеля.

Применяя инструмент, убедитесь в том, что вы правильно установили размеры отверстия, иначе можно повредить соединительные компоненты.

Штыревые изделия НШВИ

Штыревые втулочные наконечники (сокращенно – НШВИ) производятся из специальной электролитической меди, тыльная часть которой защищена изоляционным слоем. Материал обязательно обрабатывается гальваническим лужением. В бытовой и промышленной сферах НШВИ применяются для опрессовки кабеля сечением 0,2 кв. мм и выше.

Нюансы работы с НШВИ

НШВИ идеально подходят для опрессовки многожильного провода, но будут неуместны при работе с кабелем, состоящим из одной жилы. Процесс опрессовки осуществляется следующим образом:

Выберите сечение провода и кабельный наконечник нужной марки. Убедитесь в том, что жилы просовываются внутрь изделия со стороны «юбки».
Выбирая данный компонент, сделайте определенный запас. Например, провод, сечение которого составляет 1,25 кв. мм, должен опрессовываться наконечником с сечением 1,5 кв. мм и выше при размере «юбки» не более 2,5 кв. мм.

Необходимые инструменты

В процессе оконцовки одно- или многожильного кабеля используется специальный инструмент, позволяющий добиться нужного усилия и обеспечивающий надежность результата. Вы должны иметь под рукой:

пресс-клещи ПК2 и ПК2М подходят для опрессовки проводов, сечение жил которых не превышает 10 кв. мм;
ПК1 и ПК1М – инструмент с повышенной мощностью по сравнению с ручными клещами;
гидравлические клещи, как и ПК2, могут применяться для кабеля сечением не более 10 кв. мм;
на промышленных предприятиях применяют ручные прессы, подходящие для кабеля сечением до 250 кв. мм;
для жил, общее сечение которых еще больше, используется гидравлический пресс, оснащенный электрическим приводом.

Наличие храпового механизма в пресс-клещах повышает надежность выполнения работ: до их окончания инструмент не разожмется.

Гильзы для проводов под опрессовку

Далеко не всегда уместно использование стандартных кабельных наконечников, поэтому вместо опрессовки может выполняться оконцовка гильзами. Под медные кабели используют гильзы ГМЛ (медные луженые), под алюминиевые – ГАО (закрытая гильза из алюминия). Когда соединяются два элемента из разных материалов, то берется гильза, созданная из сплава алюминия и меди.

Подготовка к опрессовке

Перед тем как вставить жилу внутрь наконечника, нужно выполнить тщательную подготовку:

Удалите изоляцию с конца провода нужной длины (для этого воспользуйтесь специальным инструментом, позволяющим избежать повреждения жилы).
Вручную скрутите все жилы и затолкайте внутрь наконечника со стороны «юбки».

Почему именно опрессовка

Пайка многожильного провода не самая простая операция, ведь необходимо оголить все жилы, убедиться, что они чистые с точки зрения контакта и только после этого приступать к пайке. Любая жила в многожильном проводе имеет изоляцию, и это часто создаёт затруднения в работе по установлению надежного контакта.

Как раз опрессовка наконечников кабеля решает все эти задачи, ведь при помощи механического усилия (сжатия) не только разрушается изоляция отдельных жил, но и создаётся прочное соединение всего кабеля для лучшего контакта.

Здесь как раз возникает момент, как выбрать гильзы для опрессовки проводов правильно, ведь они изготавливаются из разных материалов и имеют очень точно прописанные характеристики токов.

Проблема в том, что размер этих гильз невелик, и маркировка непонятна для тех, кто не является специалистом. Но перед этим давайте определим разницу между гильзой и наконечником для опрессовки кабелей.

Ещё одним моментом, которого нет даже в маркировке, является момент затягивания гильзы или наконечника при обжиме. А они совершенно разные для разных типов наконечников, таких как:

кольцевые (НКИ).
вилочные (НВИ).
штыревые круглые (НШКИ).
плоские (штекерные) разъёмы (РПИ-П, РПИ-М, РШИ-П, РШИ-М и др.).
ответвители прокалывающего типа (ОВ).

Здесь необходимо вернуться к инструменту, которым обеспечивается опрессовка проводов, ведь на каждом инструменте указаны размеры при стандартной форме губок, а само усилие точно отмеряется диаметрами. Так что, если не ошиблись с диаметром, чрезмерного усилия приложить не сможете.

И, несмотря на то, что наконечники для проводов под опрессовку разные, при одинаковом диаметре и усилие, и стандарт инструмента будут одни и те же. Жаль, что этот параметр на маркировке не отражается. Видимо потому, что обычно такую работу делают профессионалы, а не домашние электрики.

Но как раз стандарты и позволяют домашним электрикам запасти универсальные обжимные клещи и без особых проблем заниматься опрессовкой наконечников кабеля в своих целях. Освоить эту процедуру довольно просто, а технологически она одинакова для обжима коннектора RG-45 и наконечника для трёхфазного автомата.

При опрессовке многожильного кабеля без специальных смазок не обойтись. Поэтому используйте гильзы и наконечники, которые уже имеют такую смазку внутри. В любом случае это одноразовая операция. Снять деталь, чтобы переставить в другое место не получится.

В итоге вы, освоив установку гильз и наконечников, получите возможность быстро восстановить нужное соединение, без проблем осуществить ремонт, а также соединение, которое, по сути, в ремонте не будет нуждаться много лет.

Маркировка

Основные критерии для классификации кабельных наконечников – конструкции и материалы изготовления. Независимо от этого в русскоязычных странах принята единая система маркировки изделий, благодаря которой знающий человек с легкостью поймет, из какого материала произведен предмет, и где его нужно использовать.

К основным буквенным обозначениям относятся:

А – материал изготовления – алюминий;
Л – латунь;
М – медь;
Т – металлический с трубчатым сечением;
У – угловой.

Нередко на элементах можно увидеть букву «О». Ее наличие указывает на то, что изделие дополнено специальным смотровым окошком, позволяющим в любой момент визуально убедиться в качестве соединения.

Рассмотрим более продвинутые аббревиатуры:

ТМЛ (О) – трубчатый медный луженый наконечник для проводов под опрессовку со смотровым окошком (или без него, если буква «О» отсутствует);
НШВИ – штыревой втулочный;
НИК – кольцевой.

К буквенным обозначениям добавляются числовые значения, которые указывают на площадь сечения или диаметр изделия.

Нюансы работы с НШВИ

Если используется многожильный кабель, то рекомендуется купить наконечник НШВИ. Этот вид не используется для оконцовки провода с одной жилой.

Опрессовка многожильного кабеля выполняется следующим образом:

необходимо выбрать сечение провода и марку наконечника. Жилы должны входить свободно со стороны юбки;
тип наконечника следует подобрать с некоторым запасом. Провод с сечением 1,25 мм опрессовывается наконечником от 1,5 кв. мм, а сечение юбки составляет до 2,5 кв. мм.

Вариант НШВИ

Необходимые инструменты

Опрессовка осуществляется специальным инструментом, который позволяет создать необходимое усилие. Пользуются популярностью следующие инструменты:

пресс клещи для опрессовки наконечников ПК2 и ПК2М применяются для оконцевания жил с сечением до 10 кв. мм;
инструмент марки ПК1 и ПК1М является более мощным вариантом ручных клещей;
гидравлические клещи позволяют выполнить опрессовку провода до 10 кв. мм;
в промышленном производстве используется ручной пресс. Он подходит для проводов до 240 кв. мм;
гидравлический пресс с электроприводом применяется для кабеля до 300 кв. мм.

Разновидности инструментов

Пресс-клещи с шарнирами усиливают нажим инструмента, что позволяет облегчить процесс ручного обжима. Особым удобством отличаются приспособления с храповым механизмом. Они предотвращают разжимание инструмента до завершения процедуры.

Как обжать провод без инструментов можно посмотреть в данном видеролике:

Гильзы для проводов под опрессовку

Не во всех устройствах или приборах применяются кабельные наконечники — существует еще оконцовка гильзой. Для кабелей с жилами из меди применяются гильзы с маркировкой ГМЛ, что означает медная луженая гильза. Для проводов из алюминия подходит марка ГАО. Это гильза закрытого типа из алюминия. Если требуется выполнить соединение с соединением элементов меди и алюминия, то применяется сплав.

Гильзы для опрессовки

Подготовка к опрессовке

Прежде чем наконечник надеть на жилу, необходимо выполнить определенную подготовку:

очистите необходимый промежуток провода от изоляции. Для этого можно использовать специальный инструмент;
жилы скрутите рукой и поместите их в наконечник со стороны юбки.

Важно правильно выбрать сечение жилы, что обеспечить легкий вход в гильзу наконечника

Зачистка проводов

Как обжать провод

После подбора подходящих наконечников и проводов понадобится специальный инструмент. Пресс-клещи напоминают пассатижи, в конце которых есть специальная матрица, куда устанавливаются наконечники и не изолированный участок кабеля

Это приспособление позволяет обеспечить давление наконечника равномерно со всех сторон. Особое внимание стоит уделить типу кабеля, который бывает многожильным или с монолитной жилой

Опрессовка многожильных проводов

Обжим одинарного наконечника

Чтобы сделать качественный обжим рекомендуется соблюдать следующие рекомендации:

чтобы жилы не выпали из гнезда, проводник следует фиксировать при размещении в матрице инструмента;
опрессовка выполняется клещами до тех пор, пока не подключится храп механизм, позволяющий блокировать инструмент от разжима;
если фиксация проводится ручным способом, то контроль производится потягиванием руки. Если обжим качественный, то установка будет плотной без перемещений;
можно применять инструмент двухконтурного обжима. Оконцовка выполняется с помощью сжимания изолятора и втулки в гнездах с разным диаметром;
в завершение нужно проверить прочность контакта, немного натягивая элементы.

Обжим одинарного провода

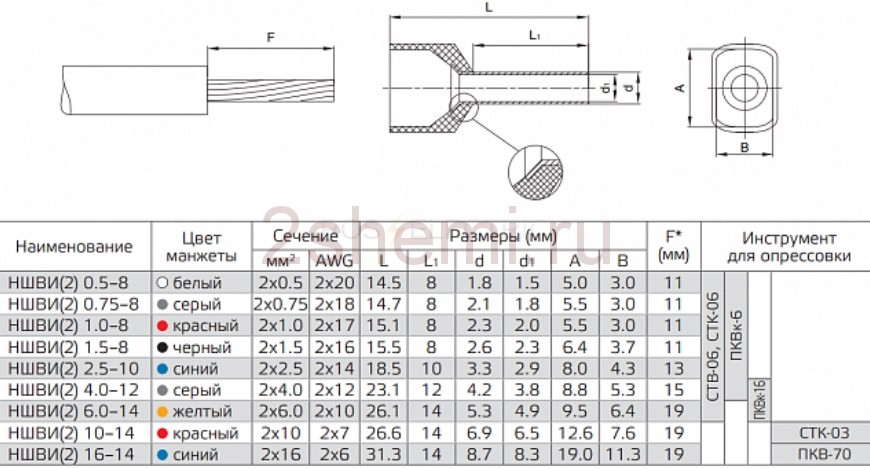

Обжим двойного наконечника

Подключение двух проводников фазе осуществляется на одном контакте. При установке модульных автоматов они соединяются при помощи специальных перемычек. На один контакт приходится пара кабелей.

В этом случае рекомендуется применять НШВИ для двух проводов. Вот некоторые особенности монтажа:

внутрь манжета устанавливается сразу два провода;
выполнять обжим лучше пресс-клещами. При опрессовке двойного наконечника лучше использовать матрицу с сечением 6 кв. мм.

Обжим наконечников силового кабеля

Для опрессовки силового кабеля рекомендуется использовать луженый медный наконечник, который защищен от окисления. При отрезке кабеля край может распушиться и станет больше, чем остальная жила. В этом случае край можно снять на точиле. Кабель следует разворачивать так, чтобы круг убирал лишнее вдоль жилок, но не загибал их.

Не стоит использовать для обжима метод пайки, так как на проводах нельзя применять контакт, выполненный только чистым оловом.

Обжим силового кабеля

Втулки изолированные штыревые

Наконечник штыревой втулочный изолированный для насадки на провода состоит из двух частей:

проводник — трубочка длиной в несколько десятков миллиметров. Именно эта часть будет обжата.
изоляция — пластиковый элемент в разном цвете и толщине, в зависимости от размера кабеля для которого предназначен наконечник.

Разумеется их можно купить в различных размерах, чтобы они идеально соответствовали поперечному сечению обжимаемого кабеля. Вот таблица основных характеристик:

Стоит объяснить, как описываются различные размеры изолированных наконечников. На примере меток на рисунке видно:

HI — Тип продукта в виде символа.
2,5 — клемма предназначенная для зажима одиночного провода с максимальным поперечным сечением 2,5 мм2.
2 X 2,5 — клемма предназначена для затягивания двух проводов, каждый из которых имеет максимальное поперечное сечение 2,5 мм2.
/ 8 — длина проводящего элемента в миллиметрах.

Значит если вы видите в магазине символ «HI 2 X 1.5 / 8», это означает, что в упаковке имеются изолированные наконечники, предназначенные для затягивания двух проводов, каждый с максимальным поперечным сечением 1,5 мм2 и длина проводящего элемента — 8 мм.

Гильзы для проводов под опрессовку и их разновидности

Чтобы получить идеальное соединение, необходимо верно подобрать гильзу или наконечник. В технических документах гильзы для опрессовки проводов имеют определенные обозначения. Итак, существуют следующие виды наконечников:

Медные.
Алюминиевые.
Комбинированные.
Изолированные наконечники.

Медные детали используются для работы сугубо с медными кабелями и проводниками. Они разделяются на два вида – ГМ и ГМЛ. Первые – это обыкновенные медные соединительные гильзы. Они никак не защищены, не имеют защитных покрытий, предварительно не обработаны. Внешний вид напоминает не что иное, как обыкновенную трубку. ГМЛ – это тоже медная гильза, но она луженая.

Поверхность такого наконечника покрыта слоем специального олово-висмутового сплава. Данный защитный слой препятствует окислительным и коррозионным процессам. Медь быстро окисляется, а защитный сплав позволяет избежать этого. После соединения с использованием ГМЛ провода из меди не вступают в реакции окисления. Некоторые специалисты используют медные луженые гильзы для проводов по опрессовку вместе с алюминиевыми проводниками. По мнению мастеров, оловянный слой не дает прямого контакта между проводником и медной гильзой. Но так делать не рекомендуется. В процессе деформации нарушается целостность защитного слоя, а коррозия – это только дело времени.

Как работать с НШВИ

НШВИ подходят только для многожильных проводов, на кабелях с одной жилой они не будут крепко держаться. Сечение хвостовика должно быть немного больше, чем сечение оголенных жил кабеля. Например, для провода 1,25 мм можно купить наконечник НШВИ 1,5 мм.

Инструменты для опрессовки

Выбор инструмента для обжима определяется сечением провода. Чем он больше, тем мощнее должно быть приспособление. Усилий человека недостаточно для создания плотного и равномерного прижима, даже в случае использования бытовых наконечников.

Опрессовка наконечников кабеля выполняется одним из нижеперечисленных инструментов:

Пресс-клещи марок ПК2 или ПК2М – для ручного использования, подходят для проводов, сечением до 10 кв.мм.
Гидравлические клещи – предназначены для оконцевания кабеля до 10 кв.мм.
Пресс-клещи для опрессовки наконечников, марок ПК1 или ПК1М – аналогичны первому инструменту, но усилены длинными рукоятками, за счет этого способны обжать провод до 50 кв.мм.

Более мощные устройства, такие как ручной и гидравлический пресс, используют на производстве. С их помощью можно опрессовать провода, сечением до 30 кв.мм.

Ручные пресс-клещи для домашнего использования

Подготовка к опрессовке

Для опрессовки при помощи кабельного наконечника нужно подготовить провод. Как это сделать смотрите в таблице ниже.

Фото	Действие
	Измерить глубину хвостовика, прибавить 5 мм и сделать отметку на кабеле
	Очистить жилы от изоляционного слоя, проверить, чтобы край был ровным
	Обезжирить провод и надеть на него наконечник, жилы должны плотно входить внутрь хвостовика

Как обжать провод: инструкция для одинарного и двойного НШВИ

Провод с наконечником необходимо установить в пресс-клещи в матрицу подходящего размера. В процессе опрессовки нужно следить, чтобы провод не сдвинулся внутри втулки. Первый обжим делают с отступом на 1÷2 мм от края, при необходимости, второй на таком же расстоянии от первого.

Рукоятку пресс-клещей сжимают до полного соприкосновения с поверхностью детали и соединения матрицы, затем передвигают втулку и делают вторую опрессовку. Если хвостовик длинный, работу продолжают до цветной юбки.

Схема опрессовки двойного наконечника практически не отличается. Нужно только вставить одновременно два провода в одно отверстие хвостовика.

Этапы опрессовки провода

Наглядная инструкция опрессовки провода наконечником НШВИ представлена на видео:

Watch this video on YouTube

Инструменты для опрессовки провода

Перед опрессовкой необходимо зачистить концы кабеля. Это можно сделать монтажным ножом, бокорезом или стриппером (клещами для зачистки проводов). Для быстрой зачистки кабеля с небольшим сечением можно воспользоваться открытым пламенем.

Для обжима кабеля используют один из трех типов инструментов:

Пресс-клещи.
Ручной пресс.
Гидравлический пресс.

Пресс-клещи – самый дешевый вариант, который подходит для бытового использования. Профессиональные монтеры используют его в качестве портативного походного решения.

Если вы постоянно работаете с кабелем, для обжима удобнее пользоваться механическим или гидравлическим прессом. Последний вариант самый простой в использовании, так как гидравлический усилитель позволяет опрессовывать провода практически без физических усилий.

Пресс комплектуется набором матриц, с помощью которых можно обжать провода с разным диаметром сечения.

Почему именно опрессовка

кольцевые (НКИ).
вилочные (НВИ).
штыревые круглые (НШКИ).
плоские (штекерные) разъёмы (РПИ-П, РПИ-М, РШИ-П, РШИ-М и др.).
ответвители прокалывающего типа (ОВ).

Как обжать наконечники для проводов без инструмента

С точки зрения техники строительства обжим проводов без соответствующего инструмента запрещен, исключение составляет лишь черновой монтаж для проверки выполненных работ. Однако при каких-либо бытовых работах с невысокотоковыми потребителями допускается работа без обжимающего инструмента.

Есть несколько методов оконцевания шнуров без инструмента:

пайка с использованием тугоплавких высокотемпературных припоев;
«нестандартный» обжим с использованием кернов, молотков, надрезом наконечника

Пайка наконечника

Для спайки вам, конечно, не потребуется серьезные и дорогостоящие пресс-клещи/кримперы, но в вашем арсенале должны присутствовать следующие «бытовые» ремонтные инструменты:

Паяльник (от 80 W)/паяльная лампа/газовая горелка.
Набор для пайки (флюсы/канифоль, припои различных видов).
Термоусадочная трубка и/или изолента.
Базовые знания и умения работы с паяльником.

Алгоритм действий следующий:

при наличии паяльника/паяльной лампы, разогреваем его до рабочей температуры, при его отсутствии включаем конфорку на кухонной плитке;
пока инструмент нагревается выполняем операции по снятию изоляции с нашего шнура (снимаем с запасом в 0.3–0.5 см), следим за тем, чтобы не повредить жилы;
надеваем термоизоляционную оплетку на шнур и сдвигаем её на безопасное расстояние, пока она нам не понадобится;
обезжириваем зачищенный участок;
обезжириваем наконечник;
наносим флюс во внутреннюю часть наконечника;
припой предварительно нарезаем небольшими кусочками, так, чтобы он, примерно, на половину-треть покрыл внутреннюю часть наконечника;
наносим паяльником флюс на зачищенную часть шнура, лудим её (если паяльник отсутствует, то пропускаем данный шаг);
аккуратно, удерживая наконечник пассатижами так, чтобы частички припоя не выпадали из него, кладем на кухонную плитку (при отсутствии паяльника) или греем паяльником/лампой/горелкой несколько минут пока припой внутри не станет пластичным и жидким;
как только припой будет готов быстро и аккуратно берем шнур за изоляцию и устанавливаем его в наконечник, при этом продолжаем разогревать наконечник, удерживая его пассатижами, если между наконечником остается незаполненное место, а припой не выходит наружу, то добавляем припой в эти места, пока он не начнет «вылезать» наружу;
после чего выключаем паяльник/горелку и даем несколько минут на то, чтобы припой окончательно застыл;
после застывания наматываем на соединение кабеля и наконечника 2-3 слоя изоленты, сдвигаем термическую оплетку, по краям фиксируя изолентой.

Обжим с использованием керна/молотка

Этот метод имеет множество недостатков, основным из которых является недостаточный прижим, что может быть чревато нагревом такого соединения. Однако он достаточно часто практикуется, в особенности в тех случаях, если соединение не будет работать с высокотоковыми приборами.

Для данного метода понадобится минимум инструментов:

Молоток.
Керн (не обязательно, но желательно).
Небольшой напильник по металлу.
Тиски (не обязательно, но желательно).
Токопроводящая паста (крайне желательно).
Изоляционная лента и/или термоусадка.

Для оконцевания данными инструментами поступаем так:

снимаем изоляцию со шнура (запас 0.3–0.5 см);
следим за тем, чтобы жилы не были повреждены;
распрямляем все жилы провода, слегка скручиваем (пол-оборота, не больше!);
берем наконечник делаем небольшой надрез напильником (примерно до 1/5 от всей длины наконечника) со стороны провода;
надеваем термоусадку, отодвигаем на 10–20 сантиметров, так чтобы она не мешала; обезжириваем шнур;
равномерно наносим токопроводящую пасту;
зажимаем наконечник в тисках или же кладем так, чтобы его можно было удобно удерживать одной рукой;
после чего до конца устанавливаем провод в наконечник;
берем керн и молоток и начинаем делать удары по центральной части наконечника, которая должна быть «обжата» (если керна нет, то можно использовать тонкую часть молотка);
делаем 4–5 точек фиксации;
переворачиваем наконечник, повторяем операцию;
проверяем соединение на прочность;
надеваем термоусадку на соединение, греем его;
готово, соединение обжато!

Порядок опрессовки наконечников и гильз

Для опрессовки толстостенных наконечников и гильз лучше всего использовать гидравлический пресс. В набор пресса изначально входят универсальные матрицы под любые наконечники и провода. Ни в коем случае не используйте не предназначенный для обжима инструмент (молоток, зубило и др.). Контакт опрессованный подобным образом не прослужит долго, особенно если будет постоянно испытывать большие нагрузки.

Следующий вопрос, который возникает у несведущего пользователя, а сколько раз, я должен обжать прессом наконечник? Один, два или три раза? Это зависит от 2-х параметров:

от длины наконечника
и ширины матрицы

В инструкции по эксплуатации пресса, которая идет в комплекте с инструментом есть табличка, где указывается требуемое количество обжимов, Учтите один момент, что данная таблица предназначена для наконечников и гильз сделанных по ГОСТ. Чем они отличаются от других марок можно узнать в статье Кабельные наконечники маркировка и виды.

Наконечник вставляйте в пресс так, чтобы маркировка сечения матрицы (35-50-70 и т.д.) отпечатывались на лицевой стороне наконечника, а не сбоку или снизу.

первую по счету опрессовку наконечника нужно делать ближе к лопатке (там куда вставляется болт)
следующие обжимы производите по порядку, двигаясь от лопатки к хвостовой части наконечника
для гильз действуют те же самые правила

Делать нужно именно в этой последовательности, потому что при каждом нажиме пресса наконечник имеет свойство удлиняться (иногда до десяти процентов!). И если вы начнете прессовать с конца (не от лопатки), при последнем обжиме, с большой вероятностью, у вас в конце гильзы образуется пустота. И вы не добьетесь того контакта, который был необходим.

В первую очередь это касается всех алюминиевых изделий. Для меди это еще не настолько критично.

При обжиме со стороны лопатки — наконечник будет как бы налазить на жилу, все более уплотняя соединение. Изолированные наконечники имеют даже специальную цифровую маркировку подсказывающую порядок прессования.

Опрессовка заканчивается в момент когда матрицы смыкаются между собой. Если вам необходимо выполнить две или три опрессовки, отступаете 2-3мм от предыдущего места обжима и продолжаете обжим.

При опрессовке допустимо образование небольшого облоя. Его можно убрать или сточить напильником. Очень распространенная ошибка — образование больших «ушей» на наконечнике. Это получается в результате не правильного выбора матрицы.

Если такие «уши» все же появились, не стоит их спиливать под ноль, до основания гильзы. Иначе может образоваться щель в наконечнике и прослабнет контакт обжима.

После того, как наконечник обжат, желательно заизолировать место между тем, где заканчивается хвостовик и оставшейся неизолированной частью жилы. Лучше всего для этого использовать термоусаживаемые трубки.

Соотношение сечения провода и наконечника

НВШИ можно проводить опрессовку только гибкого многожильного провода. Для одножильных проводов такие втулки использовать нельзя. Опрессовку жестких жил выполняют неизолированными втулками.

Используемый одинарный или двойной наконечник надо подбирать по сечению проводов. Вставляться жилы должны свободно, и хорошо сидеть в гнезде еще до его обжима. Это обеспечит наилучший контакт после опрессовки.

Если говорить о соотношении сечения, то втулки рассчитаны не на конкретный диаметр провода, а имеют небольшой разбег. Например, провод ПВ-3 1х2,5 мм2 можно обжать в наконечнике с сечением посадочного гнезда от 1,5 до 2,5 мм2.

Маркировка и подбор размера

В маркировке наконечников для проводов указывается его тип, как правило, это аббревиатура. Затем стоит диаметр провода, на который он рассчитан, а потом класс гибкости проводов, для которых он предназначен. Если классов гибкости несколько, они перечисляются через запятую.

Наконечники для проводов подбираются по площади поперечного сечения провода. В маркировке обязательно стоит сечение, под которое они подходят. Например, НШВИ 0,5-6. Расшифровывается как Наконечник Штыревой Втулочный Изолированный. Обозначает, что он подходит для проводов сечением 0,5 мм², шестого класса гибкости (самые гибкие с большим числом тонких проводков).

Пример маркировки с указанием размера

Как видите, все просто и теоретически с подбором размера проблем быть не должно. Если знаете сечение, легко выбрать нужный размер. В действительности не все так просто и гладко. Иногда оказывается, что вроде как подходящий по размеру наконечник, оказывается наполовину пуст. Провода все уложены, но остается слишком много пустого места. Есть две возможные причины. Первая — реальное сечение проводника значительно меньше чем заявленное. Такое, к сожалению, часто случается. Второй вариант — слишком широкая гильза, что тоже бывает. В обоих случаях придется экспериментировать. Можно пробовать использовать наконечник меньшего размера. Можно мудрить с установкой. Например, для обжимных кабельных наконечников можно применять сначала плашку «в размер», если видно, что обжим неплотный, ставим на размер меньше и недожимаем. Главное — добиться хорошего контакта, но и не пережать, так как тонкая трубка может треснуть и все придется переделывать.

Для качественной установки надо правильно выбрать длину зачищенного провода
