Как проштробить стену без пыли своими руками

Установка на болгарку

Монтируется пылеотвод на стандартный защитный кожух от УШМ. Причем весь процесс занимает буквально одну, две минуты. Сравните с процессом монтажа от Хилти:

Без разницы на какую болгарку вы будете его устанавливать. AirDuster подходит на самые популярные марки – Hilti, DeWalt, Bosch, Skil, Makita, Metabo, AEG.

Сверху и снизу у кожуха имеются своего рода подпятники.

Совмещаете стандартный защитный кожух УШМ (там где будет расположен диск) и обратную сторону Mechanic до этих ограничителей.

Разворачиваете два крепления с “барашками” так, чтобы они поджали и соединили всю конструкцию воедино. После чего просто затягиваете винты.

При этом нужно обращать внимание и контролировать симметричность насадки по отношению к кожуху УШМ. На этом все! Пылеудаление и болгарка готовы к работе

На этом все! Пылеудаление и болгарка готовы к работе.

Как сделать кабель канал в стене зубилом и молотком

Для создания небольшой штробы в стене понадобятся молоток и зубило. С кирпичной поверхностью работать сравнительно легко, но в бетонной плите проложить борозду таким способом тяжело.

Порядок проведения работ:

Наметка краев борозды. Делают это при помощи зубила, при этом ставится оно вдоль размеченной линии.
Создание канавки. Зубило поворачивают поперек борозды и постепенно удаляют из нее бетон или кирпич.
Углубление канавки. Если за раз не получилось добиться нужной глубины, то делают второй проход.

После создания штроб они очищаются от пыли, а затем грунтуются. Осталось проложить и закрепить кабель. На последнем этапе борозды шпаклюют и на стену наносят отделку.

Виды насадок для штробления

Ну, с основными правилами ознакомились, чертеж и план составлены. Желательно сфотографировать разметку, что бы потом не искать проводку. Теперь определяемся с насадками. В основном это бур и лопатка для прокладки кабеля и коронка для проемов под розетку. Следует учесть, что при этом виде работ будет много пыли, поэтому дверные проёмы нужно плотно завешивать влажной тканью. При работах нужно применять специальный строительный пылесос для очистки воздуха и помещения от бетонной пыли. Обыкновенный пылесос быстро выйдет из строя.

Начинать работу нужно с того, что дрелью и коронкой нужного размера сверлим отверстия для розеток и монтажных коробок.

Принцип прокладки канавок

Для начала прокладывания выемки под розетки используют насадку для штробления на перфоратор «штык», затем лопатку, затем коронку. Коронку обычно используют с удлинителем. Это насадка, имеет форму цилиндра с режущими зубцами. Закрепляется в патроне при помощи хвостовика. Можно использовать и такой метод: перфоратором сверлим с нажимом отверстие около 10 мм, затем коронкой расширяем его и углубляем. Коронку нужного размера используем для отверстий под монтажные коробки, где можно спрятать как электрические разъемы, так и для интернета и телефона, и под розетки.

Изготовление блок-каналов

Установка на болгарку

Сверху и снизу у кожуха имеются своего рода подпятники.

При этом нужно обращать внимание и контролировать симметричность насадки по отношению к кожуху УШМ. На этом все! Пылеудаление и болгарка готовы к работе. На этом все! Пылеудаление и болгарка готовы к работе

На этом все! Пылеудаление и болгарка готовы к работе.

Как устроена болгарка

Устройство углошлифовальной машинки достаточно простое, от электрической сети питается двигатель, который через угловой редуктор вращает вал, на котором крепится диск. Болгарки бывают профессиональные и бытовые, малой и большой мощности, с ручками или без них. Обычно для каждой модели разрабатывается свой кожух, созданный именно с учетом ее конструкции. Питается инструмент от сети с напряжением 220 или 380 Вольт. С помощью углошлифовальной машинки вы можете выполнять широкий спектр работ: нарезать материалы различной прочности, полировать неровные поверхности, штробить бетон под проводку и т. д. А если закрепить инструмент стационарно, вы можете использовать вращающееся лезвие для заточки сверл и другого режущего инструмента. Для разных типов работ предназначены диски различных размеров и формы, вы можете менять их в зависимости от актуальных в данных момент задач. Например, специальный диск для обработки дерева не подходит для шлифовки металла, а гибкий диск, предназначенный для полировки камня, нельзя использовать для работ по дереву.

Как избавиться от пыли?

Для борьбы с пылью в ходе штробления применяются различные способы:

Наиболее распространенным и доступным способом борьбы с пылью является смачивание поверхности, на которой предстоит сделать штробу.
Иногда для улавливания пыли при штроблении используют домашний пылесос.
Однако, наиболее эффективным способом борьбы с пылью является использование штробореза, к которому подключен специальный пылесос, тогда все работы проходят без пыли.

В этой статье мы рассмотрели основные способы и инструменты для штробления стен. Как видите процесс этот не очень сложный, главное соблюдать правила безопасности.

Правильное штробление стен: видео урок.

Причины образования пыли

Болгарка является универсальным инструментом. С ее помощью, используя различные насадки, можно резать металл, камень, керамогранит и плитку, обрабатывать древесину и прочие материалы. Но одним из недостатков является образование огромного количества пыли. Работы, вызывающие образование большого количества мелкого мусора:

Штробление пазов на стенах. Работы производятся по штукатурке, а цемент и песок имеют мелкую фракцию. Высота прохождения каналов находится на уровне полутора или двух метров. С такой высоты пыль равномерно оседает по всей площади помещения.
Шлифование деревянных конструкций. Перед окрашиванием или покрытием лаком деревянные изделия подлежат обязательному удалению волокон целлюлозы, которые образуются в процессе пиления. Целлюлоза тонкая, легкая и на протяжении длительного времени зависает в воздухе.
Удаление старого лакокрасочного покрытия. Перед нанесением свежей краски старую требуется удалить. Используется лепестковый наждачный круг. Снимаемая им краска получается мелкой.
Резка напольной и декоративной керамической плитки. Спеченная керамика имеет мелкозернистую структуру, и она проникает повсюду.
Циклевание паркета или деревянных полов. Выравнивание полов происходит за счет снятия верхнего слоя. Неровности имеют различную высоту и поэтому, кроме стружки, образуется много древесной пыли.

По окончании ремонта пыль приходится удалять из всех возможных щелей и полостей. Для защиты соседних помещений от строительной пыли, в дверных проемах устанавливаются защитные экраны из полиэтиленовой пленки или легкой ткани. Также используются специальные приспособления, которые можно изготовить самостоятельно.

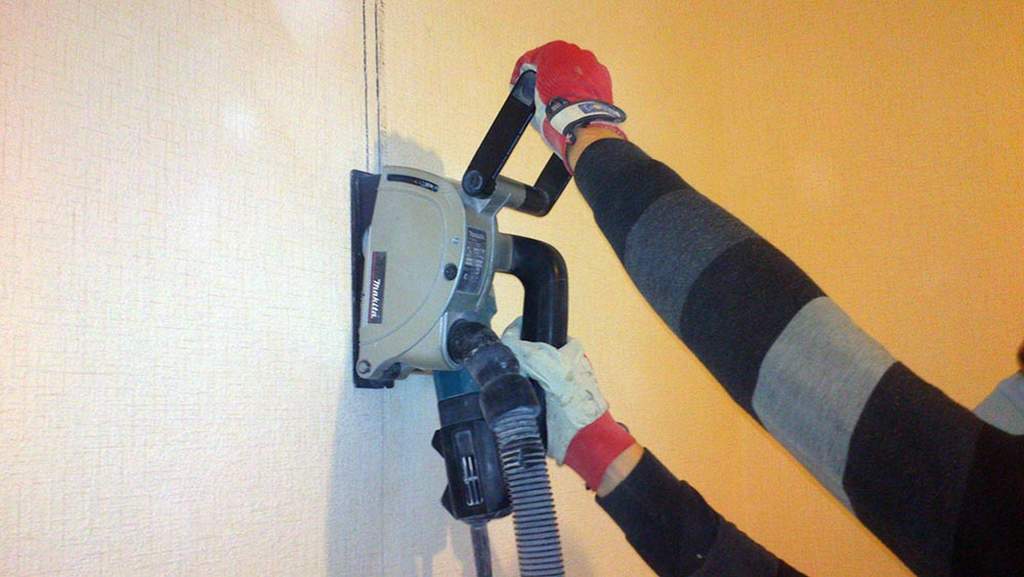

Использование штробореза для проведения работ

Электрический штроборез позволит быстро сделать борозды в стене. На ремонт не потребуется много времени, а кромки будут высокого качества. Этот прибор хорош тем, что после его применения не потребуется дополнительно снимать материал в промежутке между бороздами. Физических усилий прикладывать не нужно, но при работе прибора образуется большое количество пыли.

Работающие в строительной отрасли специалисты решают эту проблему путем использования в работе штробореза с промышленным пылесосом. Но стоимость устройства велика, поэтому при ремонте квартир он применяется редко.

Штробление стен под проводку может быть выполнено вручную. Но этот процесс отличается трудоемкостью и большими затратами труда. Для ускорения ремонтных работ лучше использовать оборудование.

Особенности выбора инструмента

Когда назрела необходимость в покупке такого инструмента, лучше следовать нехитрым инструкциям:

Выбрать необходимую мощность инструмента

Здесь важно руководствоваться предстоящим объемом работ. Маломощные штроборезы (до 1,3 кВт) подойдут для решения небольших бытовых задач

Инструменты средней мощности (1,3 кВт — 2 кВт) справятся со всеми бытовыми задачами, греются они намного меньше маломощных аналогов, да и ресурс работы значительно выше. Мощные модели свыше 2 кВт имеет смысл покупать только для регулярных и очень больших, объемных работ. Кроме того, чем мощнее инструмент, тем он тяжелее. Следует учитывать и эту особенность.
Определиться с такими характеристиками как необходимая максимальная глубина и ширина штробления, возможность реза штробы под углом, диапазон регулирования оборотов электродвигателя.
Наличие дополнительных опций: муфта скольжения, защита от перегрева и перегрузок, система контроля износа щеток, возможность использования в «режиме болгарки», наличие системы виброзащиты.

Самодельная замена стандартному штроборезу

Тот, кто делает ремонт самостоятельно, вряд ли станет покупать дорогое оборудование для непродолжительного использования. Поэтому можно попытаться сделать бороздодел своими руками. Проще всего переделать уже имеющийся инструмент. Некоторые конструкции штроборезов дают подсказку.

Привод инструмента очень сильно напоминает всем знакомую болгарку. Почему бы не приспособить ее для резания борозд? Для этого понадобится:

второй диск;
упорная площадка;
защитный кожух с пылеотсосом.

С диском вопрос решается установкой дополнительной разделительной шайбы. Расстояние между дисками, соответственно, и ширина штробы, ограничивается длиной шпинделя редуктора.

Так можно штробить стену под электрический кабель — для него не требуется делать канавку большой ширины. Штроба для труб гораздо шире, поэтому крепящую гайку придется доработать. На нее наваривается втулка с внешней резьбой на одном конце. По длине на втулку после первого диска надевают одну или несколько гаек, общий размер которых соответствует необходимой ширине резания. Второй диск крепится штатной гайкой от другой болгарки. Вся конструкция представлена на чертеже ниже.

Кожух можно купить готовый, иногда они встречаются в продаже.

При отсутствии товара в продаже болгарку придется переделать. Как видно, кожух для штробления не настолько сложен, чтобы не попытаться сделать его своими руками.

Как штробить в панельном доме бетонную стенку

При выборе способа штробления определитесь с объемом работ и финансовыми возможностями. Для удобства приведем краткие инструкции для разных инструментов.

Молоток и зубило

Применение этих девайсов оправдано в случае, когда вам необходимо сделать небольшую штробу (до 60 — 100 см).

Алгоритм действий имеет следующий вид:

Выполните небольшие углубления по бокам штробы.
Поместите зубило вдоль проема и бейте по нему так, чтобы оно углублялось внутрь.
Уберите верхнюю часть по отмеченной полосе.
Углубите канавку до нужного уровня в 25 мм.
Очистите сделанные углубления от пыли и нанесите грунтовку.
После высыхания грунтовки уложите проводку и залепите ее гипсовым составом или штукатуркой, а после заделайте шпаклевкой.

Перфоратор

Более привлекательно с позиции эффективности выглядит перфоратор. В случае его применения от зубила и молотка можно отказаться.

Ударная дрель позволяет штробить в самых разных поверхностях, а для решения задачи потребуется небольшой бур и лопатка.

Инструкция:

Выполните отверстия на 25 мм глубиной. Постарайтесь, чтобы между ними было расстояние в 10 мм.
С применением лопатки объедините все сделанные ранее углубления.
Пройдитесь по штробе несколько раз для очистки проема (при необходимости).

Применение перфоратора — оптимальное решение, когда необходимо штробить сравнительно небольшой участок.

Болгарка

Для получения ровной штробы и ускорения процесса рекомендуется применение угловой шлифмашинки. Она справиться с любой поверхностью, в том числе бетонной стеной.

Алгоритм действий такой:

Запаситесь алмазным диском, ведь с другим ничего не выйдет, а также распоротом и защитными очками.
Выполните пару надпилов по всей продолжительности штробы. Следите за тем, чтобы линии были параллельными. Оптимальные показатели составляют от 20 до 25 мм ширины/глубины.
Уберите центр с применением зубила и молотка. Если под рукой имеется ударная дрель, задействуйте ее.

Если все сделать правильно, итоговое углубление под проводку будет выглядеть почти идеально. С пылью, как отмечалось выше, легко справиться с применением пылесоса или увлажнения стены.

Штроборез

Применение штробореза — лучшее решение для выполнения работ любой сложности.

Устройство состоит из следующих элементов:

Мощный двигатель, надежно защищенный от перегрузок.
Кожух с возможностью регулировки положения.
Дополнительная ручка.
Нескользящие ролики.
Визирная метка.
Режущие диски.
Боковая ручка и т. д.

Процесс проходит следующим образом:

Сделайте отметку, где вы будете штробить (нанесите линию карандашом).
Закрепите два алмазных круга.
Отрегулируйте положение кожуха.
Пройдитесь по участку, где должны находиться провода.
Подчистите остатки перфоратором или зубилом.

Применение штробореза гарантирует максимальную скорость решения задачи. Единственным минусом является высокая цена оборудования.

Какие рекомендации и советы учитывать при штроблении

Приступать к процедуре подготовки канавок в помещении можно сразу после изготовления самоделки. При пробивании штробы нужно учитывать один важный нюанс — работы следует проводить в помещении, где предварительно известны места расположения электропроводки. Если на пути инструмента встречается провод под напряжением, то итог такой встречи может привести к летальному исходу для мастера.

Проводить работы штробления как обычным штроборезом, так и болгаркой необходимо с учетом следующих советов и рекомендаций:

Проводить процедуры можно в вертикальном или горизонтальном направлениях
Штробить под наклоном можно в крайне редких случаях, когда следует выполнить обход декоративного элемента или коммуникаций
Горизонтальное штробление необходимо выполнять исключительно на расстоянии до 15 см от плиты перекрытия
Вертикальные канавки должны располагаться на минимальном расстоянии от дверей и окон 10 см
При проведении работ немаловажно учитывать и глубину канавки. Выбирать глубину необходимо в зависимости от типа коммуникаций, которые планируется закладывать в канавку, а также по толщине самой стенки

Если эта стена несущая, и является наружной, то глубина канавки не должна быть более 3 см
Ширина канавки также выбирается в зависимости от технологической задачи, но не рекомендуется превышать допустимый предел в 2,5-3 см

После укладки коммуникаций следует заделать канавку при помощи цементного раствора. Место расположения канавки следует сровнять со штукатуркой стены. Работы по штроблению рекомендуется проводить на этапе строительства и ремонта до того, как будет выполнено оштукатуривание стен.

Штроборез по бетону из болгарки изготовить совсем не трудно, и если поставить себе такую цель, то достичь ее сможет каждый. Делая вывод о проделанной работе, нужно отметить, что при штроблении нужно делать перерывы, чтобы дать электроинструменту остыть. Если чехол не имеет соединителя для подключения пылесоса, то работы нужно проводить в респираторе. Очки необходимо надевать в любом случае, так как в глаз могут попасть различные мелкие частицы.

В зависимости от типа материала, который штробится, необходимо подбирать соответствующую скорость перемещения инструмента. Если на пути попадается арматура в бетонной стенке, то рекомендуется произвести ее распиливание абразивным кругом

Использовать штроборез по дереву необходимо с особой осторожностью, не забывая об обратном ударе

ШТРОБОРЕЗ ФИОЛЕНТ

Насадка для штробореза модели Б1-30 считается одной из наиболее удачных в линейке ручных бороздорезов торговой марки Фиолент. Одной из особенностей тридцатой модели считается точная и плотная посадка спаренного отрезного круга. Диаметр посадочной втулки 22,5, в штроборезе используются диски 125 мм.

Размеры защитного кожуха 130 мм, размеры штроба — 30х30 мм, этого более чем достаточно, чтобы уложить в стенах электрическую проводку в гофрах или водопроводную трубу в ¾ дюйма в теплоизоляции.

Насадка выполнена из штампованного алюминия. Разъемная конструкция позволяет снимать насадку и использовать штроборез в качестве обычной болгарки.

Как правильно делать штробы в стенах

Штробление представляет собой создание каналов для укладки электропровода. Кроме этого, проводится подготовка отверстий для установки розеток и выключателей. Работать можно ручным или электрическим инструментом.

Применение ручного инструмента — процесс, требующий больших физических усилий. Применение электрического инструмента упрощает и ускоряет этот процесс, но приводит к образованию большого количества пыли.

Перед началом штробления в панельном доме надо внимательно изучить план помещения и определить, где расположены несущие стены.

После этого берут лист бумаги и делают схему, на которой указываются места прокладки проводов и расположения выключателей, розеток. Существуют правила, которых надо предварительно изучить а потом придерживаться при проведении электропроводки. Лучше сразу изучить соответствующие ГОСТ, СНиП, ПУЭ и только потом приступать к работе.

Кожух для болгарки под пылесос – необходимое приспособление при ремонте в квартире

Помимо массы достоинств, у болгарки есть один существенный недостаток. При работе с камнем или деревом, она производит огромное количество мелкой пыли, которую затем приходится извлекать из всех щелей в доме. Резка металла, даже в квартире не представляет особых сложностей. Заводской защитный кожух от пыли на болгарку Самыми пыльными являются следующие виды работ, производимые в помещениях:

Штробление стен;

Вне зависимости от материала – мелкая пыль производится в огромном количестве. Процесс осложняется тем, что зачастую работы проводятся на высоте 1,5-2 метра. При этом летящая сверху пыль равномерно оседает по всему помещению.

Резка керамической плитки;

Самая распространенная пыльная работа. Причем керамическая пыль получается особенно мелкой и всюду проникающей.

Циклевание деревянных полов.

Процедура объемная, проводится на большой площади. Поэтому пыли и опилок на выходе достаточно много.

Для борьбы с пылеобразованием производители предлагают готовые варианты решения проблемы. Например – оснащают соответствующую технику пылесборником.

Но такой вариант больше подходит для строительных бригад. А что делать домашнему мастеру, который большинство работ выполняет одним инструментом, например – угловой шлифовальной машинкой (УШМ)? Можно приобрести в магазине кожух с пылеотводом, или сразу купить болгарку, оснащенную таким приспособлением. Но высокая стоимость подобных устройств делает покупку нецелесообразной для одноразового применения, дешевле нанять бригаду профильных рабочих. Тем не менее, выход есть.

Вариантов для творчества предостаточно. Встречаются даже экземпляры, изготовленные из прочной стали с помощью сварочного аппарата.

На самом деле, изготовить насадку на болгарку для пылесоса не так уж и сложно. Рассмотрим два типичных варианта, так сказать из подручных материалов:

кожух для пылесоса из имеющегося кожух УШМ или кастрюли

Чем штробят стены

Стандартное расположение светильников или розеток не всегда устраивает владельца квартиры. В этом случае встает вопрос об их переносе на другое место. Для этого необходимо проделать борозды или отверстия в стенах или потолочном перекрытии. В многоэтажных домах они выполнены из бетона или кирпича. Поэтому при необходимости штробить стены под проводку лучше заранее озаботиться тем, чтобы избежать большого количества пыли.

Проделать штробы в стене можно вручную, но при необходимости укладки кабеля большой длины это займет много времени. Поэтому лучше воспользоваться электроинструментом. Для работ такого рода используют:

перфоратор,
болгарку,
штроборез,
ударную дрель,
стаместку и молоток.

Использование перфоратора имеет целый ряд недостатков. Во-первых, инструмент производит много шума. Поэтому если работы ведутся в жилом помещении многоэтажки, придется договариваться с соседями. Процесс штробления перфоратором довольно трудоемкий и занимает много времени. К тому же полученные в результате углубления имеют неровный край. Традиционная «болгарка» с алмазным кругом дает отверстия с качественной кромкой, но сами углубления имеют неровную поверхность. Это создает риск повреждения проводки, к тому же в процессе образуется слишком много пыли.

Идеальным вариантом будет штроборез. С его помощью быстро и легко можно проделать отверстия и борозды под электрический кабель. Этот инструмент осуществляет резку двумя дисками. Они изолированы кожухом, который перекрывает место соприкосновения с поверхностью. Это дает возможность пробить борозды разной глубины. Штробы получаются гладкими внутри, а их края остаются ровными.

При отсутствии электроинструмента, сделать штробу можно и вручную. С этой целью используют стамеску и молоток. Такой приём не подойдет для твердых материалов вроде силикатного кирпича или бетона. При помощи стамески в стене пробивают бороздку, которую затем углубляют и расширяют. Инструмент при этом держат в правой руке, параллельно поверхности, и ударяют по нему молотком.

Универсальная насадка на болгарку для штробления стен — Mechanic Air Duster.

Такие насадки довольно эффективны и выпускаются разными известными производителями – Hilti, DeWalt и другие.

Только вот покупая такую насадку можно столкнуться с одной существенной проблемой – большинство из них подходит именно к своим родным маркам УШМ.

То есть насадку Hilti DC-EX вы сможете одеть только на болгарку Хилти, а Dewalt уже к ней не подойдет и т.д.

Чтобы решить эту проблему фирма Distar выпустила универсальный кожух, который можно одевать на 95% всех существующих болгарок, УШМ. Называется он Mechanic Air Duster.

Процесс пылеудаления в данном кожухе реализован в такой степени, что в некоторых случаях можно даже обойтись и без строительного пылесоса. Достаточно надеть на патрубок шланг. При этом пыль будет засасываться только благодаря потокам воздуха.

Забор воздуха происходит через радиальные прорези, образуя турбулентный направленный поток.

Конечно, если у вас есть в наличии промышленный пылесос, то применять AirDuster лучше в комплекте с ним. Причем мощность такого пылесоса может быть не более 1600Вт.

Этого будет вполне достаточно, чтобы комфортно работать и штробить стены. Сам пылеотвод в отличие от подобных изделий других производителей очень открытый.

Это в свою очередь дает возможность прекрасно видеть и контролировать зону реза и край штробы. Кроме того, из-за открытой зоны пылеотведения происходит более эффективное охлаждение алмазного диска.

Еще один плюс – малый вес и габариты. У того же Хилти, при нарезании штроб болгаркой и кожухом DC-EX230 приходится таскать вверх-вниз лишние килограммы. В конце рабочего дня, от такой работы ваши руки будут просто отваливаться от усталости. Ну и главное достоинство кожуха на болгарку Mechanic Air Duster это его цена – в районе 20 долларов. То есть он дешевле того же Hilti DC-EX230 в 7 раз!

Сверху и снизу у кожуха имеются своего рода подпятники.

При этом нужно обращать внимание и контролировать симметричность насадки по отношению к кожуху УШМ. Оба винта должны быть затянуты равномерно, а сама насадка плотно прижата

Оба винта должны быть затянуты равномерно, а сама насадка плотно прижата

Оба винта должны быть затянуты равномерно, а сама насадка плотно прижата.

На этом все! Пылеудаление и болгарка готовы к работе.

Данная насадка позволяет штробить стены под кабель проводки практически без образования пыли. Правда нужно сделать замечание, что пыль может появляться непосредственно в момент соприкосновения диска с поверхностью и началом зарезания в стену.

Как только диск полностью погрузится в материал, дальнейший процесс штробления идет без проблем.

В девайсе не возникает вопросов с подключением шланга от пылесоса к самому кожуху. У многих производителей размер байонета (тип крепления шланга) подбирается по конструкции и размерам своего же инструмента, а не инструмента конкурента.

Из-за этого возникают проблемы в поиске или изготовлении самодельных переходников. На насадке AirDuster все сделано просто. Здесь размер пылеотводящей трубки изготовлен под размер шланга строительного пылесоса.

Снимаете стандартный байонет со шланга и накручиваете его напрямую на пылеотводящую трубку. После чего болгарка с пылеудалением полностью готова к работе. Для более плотного соединения можно накрутить поверх вытяжной трубы изоленту или скотч.

Кожух Mechanic Air Duster от компании Дистар подойдет для болгарок с алмазными дисками диаметром 125мм и 230мм. Для 230-й УШМ вылет диска будет таким же как у стандартного кожуха – 60мм. Это более чем достаточно, чтобы сделать глубокую штробу.
