Бестраншейная прокладка труб: обзор технологии работ и разбор нюансов

Особенности метода

В связи с тем, что большинство работ производятся под землей, данный метод имеет ряд преимуществ:

дорожное покрытие не повреждается (экономия времени и денежных средств на его восстановление);
сохраняется ландшафт (зеленые насаждения не повреждаются);
нет необходимости сноса/переноса элементов благоустройства (наиболее актуально при прокладке труб во дворах жилых домов);
прокладка может осуществляться под уже существующими сетями, без их разрытия;
значительно легче согласовать работы с муниципальными органами;
прокладку можно осуществлять при любых погодных условиях и в любой сезон.

Преимущества современной технологии

Даже человек, род деятельности которого не связан с прокладкой трубопроводов, без труда может понять все достоинства бестраншейной технологии.

проходящие вблизи трубопровода коммуникации не подвергаются риску потери работоспособности, в то время, как при рытье траншей неоднократно фиксировались порывы соседствующих сетей.
необходимость в последующем ремонте асфальта или укладки тротуарной плитки отсутствует.
сохранность ландшафта, зелёных зон.
прокладывать и проводить ремонтные работы можно зимой.
быстрота проведения работ.
окружающей среде наносится минимальный вред.
аварийные ситуации практически не возникают.

Бестраншейный способ безопасен, он позволяет сохранить постройки, насаждения, асфальтовое покрытие дорог и тротуаров вблизи проведения работ

Кроме того, бестраншейный ремонт канализационных трубопроводов обладает ещё одним немаловажным преимуществом, заключающимся в отсутствии необходимости проведения специальных земляных подготовительных работ. Например, укладка труб из полиэтилена в траншею выполняется обычно с использованием экскаватора с последующим обустройством на дне амортизирующей подушки, представляющей собою смесь песка с гравием. На завершающей стадии производится обратная засыпка траншеи ветки магистрали, при этом грунт уплотняется и трамбуется. Закрытый способ прокладки коммуникации требует только грамотно составленного проекта работ, продуманного оптимального маршрута без поворотов и изгибов, соблюдения уклона трубопровода и глубины его залегания.

Как произвести прокол своими руками

В бытовых условиях, если необходимо проложить подземный водопровод или газовую линию малого диаметра в дом на небольшое расстояние, можно использовать промышленные техники прохода.

Одним из эффективных видов является гидропрокол отверстия в земле, для проведения следующих работ поступают таким образом:

Берут металлические трубы нужного диаметра в 1 м. (большая длина трубы потребует слишком объемного места проведения работ) на всю длину отверстия и нарезают на них с одного конца резьбу, к другому приваривают муфты с внутренней резьбой аналогичного сечения и шага.
Для подачи воды применяют погружной или поверхностный электронасос, используя переходную муфту, один конец который крепят к трубному торцу, а к другому присоединяют выходной патрубок насосного агрегата.
Выкапывают в земле приямок необходимой глубины и длиной, позволяющей удобно располагать в нем стальной метр трубы для проталкивания.

Рис. 8 Гидпропрокол своими руками – оборудование

Заранее производят расчет траектории скважины, подключает трубу к электронасосу, подают воду и начинают проталкивать ее в землю, контролируя направление и отклонение по вертикали строительным уровнем.
После углубления первой трубы отключают электронасос, отсоединяют его патрубок и прикручивают вторую трубу на резьбу, подключая с другого конца электронасос и подводя к ней воду.
Операцию периодически повторяют до полного прохода канала на нужную длину, по завершении работ трубопровод извлекают и демонтируют.
В канал вставляют водопроводную трубу ПНД, выводят в нужное место и на этом работа считается завершенной.

Для вертикальной прокладки шахты в доме используют самодельный бур, длина которого также зависит от глубины линии, его проворачивают с помощью дрели или перфоратора.

Самодельные буровые приспособления можно использовать и для горизонтальной проходки в быту, при этом вращение бура осуществляют с помощью электроинструмента, удлиняя его металлическими штангами с резьбовым соединением.

Рис. 9 Горизонтальное бурение своими руками

Бестраншейная прокладка трубопроводов является эффективным методом решения задач в случаях, когда выкапывание траншей невозможно или экономически нецелесообразно. При проведении работ используется широкий ряд промышленных способов с применением специального оборудования, некоторые технологии можно успешно применять в быту.

Расстояние

Трубы малого диаметра через изношенную магистраль лебёдкой вытягиваются на расстояние до 500 метров. Другие методы бестраншейной прокладки позволяют укладывать плеть на расстояние 40–80 метров. Работы по развитию этой технологии начали вестись не так давно, поэтому ресурсный потенциал разрабатываемых программ огромен.

Бестраншейная прокладка никогда не окупится в бытовом применении. Если появилась необходимость подключить к водопроводу частное жильё, то лучше всего прибегнуть к услугам экскаватора. Или, в крайнем случае, обычной лопаты. Это в конечном результате выйдет менее затратно.

Бестраншейная прокладка труб: технология

Бестраншейная прокладка труб – это наиболее простой и современный метод обустройства основных коммуникационных сетей. Суть метода заключается в отсутствии земляных работ, что позволяет сохранить в целостности ландшафт участка, посадки, дороги и иные сооружения. В чем преимущества данного способа прокладки труб? Какие методы используются при строительстве трубопроводов, читайте далее.

Сооружение канализации бестраншейным способом

Преимущества бестраншейного метода

Укладка трубопровода бестраншейным методом, то сравнению со стандартной траншейной технологией обладает следующими преимуществами:

сниженная стоимость работ. При выборе такого способа укладки не надо проводить дорогостоящие земляные работы;
оперативность прокладки трубопровода, достигаемая за счет сокращения выполняемого перечня работ;
отсутствие необходимости привлечения большого количества специалистов, что в определенной мере также снижает конечную стоимость трубопровода;
максимальная безопасность для окружающей среды, деревьев и иных насаждений;
универсальность, то есть возможность прокладки в любой местности и при любых условиях;

Прокладка трубопровода под естественным водоемом

возможность выполнения работ по прокладке трубопровода в любое время года, независимо от промерзания почвенного слоя;
безопасность метода.

Способы укладки труб

В настоящее время существует несколько различных способов прокладки трубопровода бестраншейным методом. К ним относятся:

санация;
продавливание;
прокол;
горизонтально-направленное бурение.

Рассмотрим каждую из методик более подробно.

Продавливание

Следующим способом бестраншейной прокладки является продавливание. Данная методика позволяет проложить трубопроводы диаметром до 2000 мм в любой местности: под дорогой, водоемом, зданием и так далее. Технология использования продавливания следующая:

на концах участка будущей системы выкапываются котлованы, необходимые для выполнения дальнейшей работы;
в котлованы устанавливаются опорные бетонные основания и специальные приспособления – домкраты;

Установка оборудования для выполнения продавливания

труба устанавливается на домкрат и при помощи этого приспособления вдавливается в землю в нужном направлении;
удаление грунта, собирающегося в трубе в ходе выполнения операции, осуществляется при помощи лопат и специализированного пмевмооборудования.

Методика выполнения продавливания

Прокол

Технология прокалывания преимущественно используется при прокладке труб канализации или водоснабжения, диаметр которых не превышает 600 мм. Основным требованием выполнения данного вида работ также является ограничение по максимальной длине трубопровода. Для труб диаметром в 600 мм максимальная длина должна составлять не более 60 м.

Прокол трубы осуществляется в следующем порядке:

обустраиваются котлованы для выполнения прокола;
в котлован помещается гидравлический домкрат;

Установка для выполнения прокола грунта

труба устанавливается в домкрат и на нее надевается металлический наконечник;

труба постепенно вводится домкратом в слой грунта.

Прокладка труб методом прокалывания

Преимуществом данного метола является полное отсутствие скоплений грунта в ходе выполнения прокладки трубопровода, так как земля не вытаскивается на поверхность, а просто уплотняется.

Горизонтально-направленное бурение

Технология горизонтально-направленного бурения (ГНБ) оптимально подходит для прокладки различных коммуникаций в любых условиях. Для выполнения работы потребуется специальная бурильная установка.

Технология прокладки данным способом следующая:

прокладка скважины для трубопровода, которая выполняется буровой головкой, изготовленной из высокопрочных материалов и оснащенной навигационным блоком для контролирования правильной траектории движения;
расширение скважины. Вместо буровой головки на установку надевается расширитель, который проходит по проложенной ранее трассе, увеличивая ее диаметр;
прокладка труб методом протягивания.

Последовательность выполнения работ при бурении

Технология выполнения направленного бурения подробно представлена на видео.

Благодаря разнообразию методик бестраншейной прокладки трубопроводов можно подобрать способ, который наиболее подходит для определенных условий и значительно снизить затраты и время на проведение различных коммуникаций.

Методы бестраншейной прокладки труб

Этот способ получил широкое распространение в Европе. Связано это со множеством преимуществ:

Экономичность. В отличие от классического проведения земельных работ, бестраншейная прокладка дешевле в несколько раз.
Скорость выполнения работ. По этом показателю классический способ проигрывает вдвое.
Глубина. Трубопровод можно проложить на глубине до 25 метров.
Использование этого способа не требует перекрытия дорог, не мешает жильцам свободно перемещаться по дворовой зоне, не разрушает микроклимат в почве.

Любой из способов также зависит от типа грунта, диаметра укладываемой трубы и того, до куда ее нужно уложить. Есть несколько основных вариантов выполнения подобных работ:

Прокол грунта. Когда трубы необходимо проложить на глинистой или суглинистой почве, выбирают этот способ. С его помощью можно укладывать трубопровод диаметром до 15 см.
Санация. Этот метод можно разделить на реновацию и релайнинг. Релайнинг, это способ установки новой пластиковой трубы в старую металлическую. Следовательно, полипропиленовая должна быть меньше диаметром, чем старая. Он используется в случаях незначительных повреждений трубопровода. Если же его определенный участок полностью вышел из строя, используется метод реновации. Он подразумевает полную замену узла или секции. Когда других решений, кроме замены части трубопровода, нет, выполняется реновация.
Продавливание почвы. Такой метод используют на песчаных и рыхлых грунтах. С его помощью можно проложить трубы большого диаметра.
Горизонтально-направленное бурение. Универсальный метод. Используется на любых типах почвы. Выполняется с помощью буровых машин.

Особенности проведения канализации в частном доме

Чтобы жизнь за городом была комфортной, необходимо снабдить его не только холодной водой, но и канализацией. При постройке нового дома прокладка труб под холодную воду и канализацию (как и другие инженерные сети) происходит еще на этапе возведения фундамента. Но если дом построен несколько лет назад, а возможность провести канализацию появилась только недавно, приходится задействовать специальную технику.

Прокладка труб в частном доме не представляет собой большой проблемы. Обычно для этого роется траншея, куда укладывается сама труба. Однако, если копка траншеи нежелательна (чтобы не разбивать цементный двор или не портить сад с дорогими и ценными растениями), используется метод прокладки труб без копки траншей.

При прокладке труб в загородном доме учитывайте температуру стоков и их ежедневный объем, от этого будет зависеть диаметр сечения трубы и материалы, из которых она должна быть изготовлена. Чаще всего на приусадебных участках используются канализационные трубы диаметром 110 мм из полипропилена (он выдерживает температуру канализационных вод до 80 градусов по Цельсию). При прокладке трубопровода по технологии прокола, например, под дорогой с оживленным движением, специалисты рекомендуют использовать двухслойные трубы с гофрированной поверхностью.

Трубопровод частного дома

Если есть возможность подключиться к магистральной канализационной системе, не забывайте учитывать глубину ее залегания. От этого будет зависеть не только глубина, на которой будет проходить канализация по участку, но также максимальная возможность ее уклона. Эту информацию, а также разрешение на подключение можно получить у организации, которая обслуживает данную магистраль. В противном случае придется вырыть выгребную яму, предварительно рассчитав ее глубину и размеры. Обычно при выходе канализационной трубы в септик она укладывается на метровой глубине.

Помните, что прокладка канализационной трубы без рытья траншеи потребует привлечения специальной техники, что может повлиять на окончательную стоимость работ по прокладке канализации в частном доме.

Что такое прокладка труб без траншей и как это работает

Сущность метода заключается в проведении магистрали под поверхностью земли в отличие от выкапывания поверхностных траншей, которые имеют следующие недостатки:

Снятие грунта приводит к разрушению верхнего плодородного слоя не только в траншее, но и специальной техникой, а также к загрязнению прилегающей территории, значительно увеличивающему масштабы ущерба.
При траншейном методе повреждаются насаждения (деревья, кустарники), которые не всегда удается восстановить.
При проведении работ на асфальтированных автомобильных и пешеходных дорогах разрушается асфальтовое покрытие, использование трасс становится невозможным и требуется дальнейший ремонт – это приносит неудобства и экономически невыгодно.

К достоинствам траншейного способа относят простоту технологии, доступную в бытовом хозяйстве, и распространенность используемой техники, также для выкапывания траншей не требуется высокая квалификация работников.

При использовании бестраншейного метода монтаж и прокладку трубопровода проводят с помощью бурового оборудования, проходных агрегатов, гидравлических и пневматических пробойников.

Это интересно: Виды и технические возможности обратного клапана для отопления — разъясняем досконально

Бестраншейная санация способом U-Liner

Данная технология была разработана специалистами всемирно известной немецкой компании REHAU. Её суть такова: свёрнутая специальным образом пластиковая труба вставляется в проблемный чугунный трубопровод, затем осуществляется её протяжка. Следующий этап – подготовка данного полимерного изделия к процессу трансформации сечения из U-образного, которое было получено при его свёртывании, в круглое.

С этой целью трубу с обеих сторон закрывают, а в её полость нагнетается горячий пар, вырабатываемый специальным агрегатом.

Необходимо отметить следующий момент. Несмотря на то, что такой бестраншейный ремонт канализационных трубопроводов рассчитан, преимущественно, на городские коммунальные предприятия и водоканалы, его можно с высокой степенью эффективности использовать также в частном секторе.

Разработка REHAU существенно выигрывает у традиционного траншейного способа. Это утверждение подкрепляется следующими цифрами: санация трубопроводов таким методом выполняется раз в 10-14 быстрее, а экономия с учётом конкретных условий объекта составляет 10-30 процентов.

Кроме того, монтаж и ремонт трубопроводов по технологии U-Liner, практически, не вызывает снижение пропускной способности магистрали. Обусловлено это тем, что коэффициент шероховатости внутренней поверхности полимерных труб приблизительно равен 0,01 мм. Таким образом, в полости инженерной коммуникации не образуются отложения, а трение рабочей среды о стенки минимально. Процесс восстановления трубопровода не зависит от степени его износа – он может быть даже в аварийном состоянии. Причина кроется в том, что элемент U-образной конфигурации, приняв округлую форму, становится самонесущей трубой, воспринимающей все рабочие нагрузки.

Несколько слов о типах рукавов. Наибольшее распространение получили следующие модели:

TUBETEX (Тюбтекс). Для изготовления такого рукава используются полиэфирные высокопрочные нити с круговым плетением. На одном из этапов производства на них наносится слой полиэтиленового покрытия. Минимальное растяжение – вот основное достоинство рукава с круговым плетением. Это свойство позволяет перекрыть внутри трубы все образовавшиеся во время её эксплуатации неровности.
COMBILINER (Комбилайнер). Применение рукава данного типа – отличное решение, кода требуется бестраншейная замена сильно изношенных труб большого диаметра. Комбилайнер объединяет привлекательные свойства фетрового и тканого рукава. Хорошо противостоит наружному и внутреннему давлению. А благодаря тому, что он становится самонесущей конструкцией, наружный трубопровод испытывает меньше деформирующих воздействий.

И в заключение одна из рекомендаций экспертов. В условиях мегаполиса отдавать предпочтение бестраншейным технологиям восстановления трубопроводов следует, когда подлежащие ремонту сети проложены ниже иных подземных сооружений.

Категории субъектов персональных данных

5.1. К категориям субъектов персональных данных, чьи персональные данные обрабатываются Оператором относятся:

5.1.1 физические лица, состоящие в трудовых и гражданско-правовых отношениях с Оператором

5.1.2. физические лица, состоящие в трудовых и гражданско-правовых отношениях с контрагентами Оператора;

5.1.3. субъекты персональных данных, пользующиеся формой обратной связи на интернет сайте Оператора — undergroundexpert.info

5.2. По всем категориям субъектов персональных данных, персональные данные обрабатываются Оператором в рамках правоотношений с Оператором, урегулированных действующим законодательством Российской Федерации.

5.3. По всем категориям субъектов персональных данных, персональные данные обрабатываются Оператором с согласия субъектов персональных данных, предоставляемого в письменной форме, а также без такового, если персональные данные сделаны общедоступными субъектом персональных данных, либо при совершении субъектом конклюдентных действий.

5.4. Оператор обрабатывает следующие персональные данные субъектов персональных данных:

5.4.1. Фамилия, имя, отчество;

5.4.2. Тип, серия и номер документа, удостоверяющего личность;

5.4.3. Дата выдачи документа, удостоверяющего личность, и информация о выдавшем его органе;

5.4.4. Год рождения;

5.4.5. Месяц рождения;

5.4.6. Дата рождения;

5.4.7. Место рождения;

5.4.8. Адрес;

5.4.9. Номер контактного телефона;

5.4.10. Адрес электронной почты;

5.4.11. Идентификационный номер налогоплательщика;

5.4.12. Номер страхового свидетельства государственного пенсионного страхования;

5.4.13. Семейное положение;

5.4.14. Должность.

5.5. Оператором могут обрабатываться иные персональные данные, непосредственно необходимые для выполнения целей обработки персональных данных, в том числе обезличенные статистические данные о посетителях сайта Оператора, содержащиеся в файлах Cookies веб-браузеров посетителей сайта Оператора.

Способы укладки труб

санация;
продавливание;
прокол;
горизонтально-направленное бурение.

Рассмотрим каждую из методик более подробно.

Санация

Данный способ применяется при необходимости замены уже существующей системы коммуникаций. Санация может быть произведена двумя методами:

Технология ремонта трубопровода методом протягивания

Релайнинг позволяется проводить только при наличии технической возможности установки труб меньшего диаметра.

1. реновация. Данный метод позволяет произвести полную замену труб, причем на трубы, как большего, так и меньшего диаметра. Суть методики заключается в прохождении следующих этапов:

- обустройство котлованов (смотровых колодцев) на концах участка, требующего замены;
- подбор труб по диаметру для существующей системы трубопровода;
- введение в котлован (колодец) режущих ножей, которые измельчают старые трубы;
- установка новой системы методом протягивания.

Полная замена отдельного участка трубопровода

При использовании реновации старые трубы не удаляются, а служат в качестве дополнительной защиты для новой системы.

Продавливание

на концах участка будущей системы выкапываются котлованы, необходимые для выполнения дальнейшей работы;
в котлованы устанавливаются опорные бетонные основания и специальные приспособления – домкраты;

Установка оборудования для выполнения продавливания

труба устанавливается на домкрат и при помощи этого приспособления вдавливается в землю в нужном направлении;
удаление грунта, собирающегося в трубе в ходе выполнения операции, осуществляется при помощи лопат и специализированного пмевмооборудования.

Методика выполнения продавливания

Прокол

Прокол трубы осуществляется в следующем порядке:

обустраиваются котлованы для выполнения прокола;
в котлован помещается гидравлический домкрат;

Установка для выполнения прокола грунта

труба устанавливается в домкрат и на нее надевается металлический наконечник;

Металлический наконечник позволяет увеличить скорость выполнения работ, но снижает точность сооружаемой трассы, так как при столкновении с камнями или иными посторонним предметами наконечник будет немного изменять направление хода.

труба постепенно вводится домкратом в слой грунта.

Прокладка труб методом прокалывания

Горизонтально-направленное бурение

Технология прокладки данным способом следующая:

прокладка скважины для трубопровода, которая выполняется буровой головкой, изготовленной из высокопрочных материалов и оснащенной навигационным блоком для контролирования правильной траектории движения;
расширение скважины. Вместо буровой головки на установку надевается расширитель, который проходит по проложенной ранее трассе, увеличивая ее диаметр;
прокладка труб методом протягивания.

Последовательность выполнения работ при бурении

Бурение используется для прокладки трубопроводов диаметром до 1,4 м и неограниченном расстоянии.

Технология выполнения направленного бурения подробно представлена на видео.

Релайнинг трубопроводов

Релайнинг – это метод санации, при котором новые трубы из полимерного материала затягиваются в существующий трубопровод. Релайнинг может проводиться как без разрушения, так и с разрушением старой трубы.

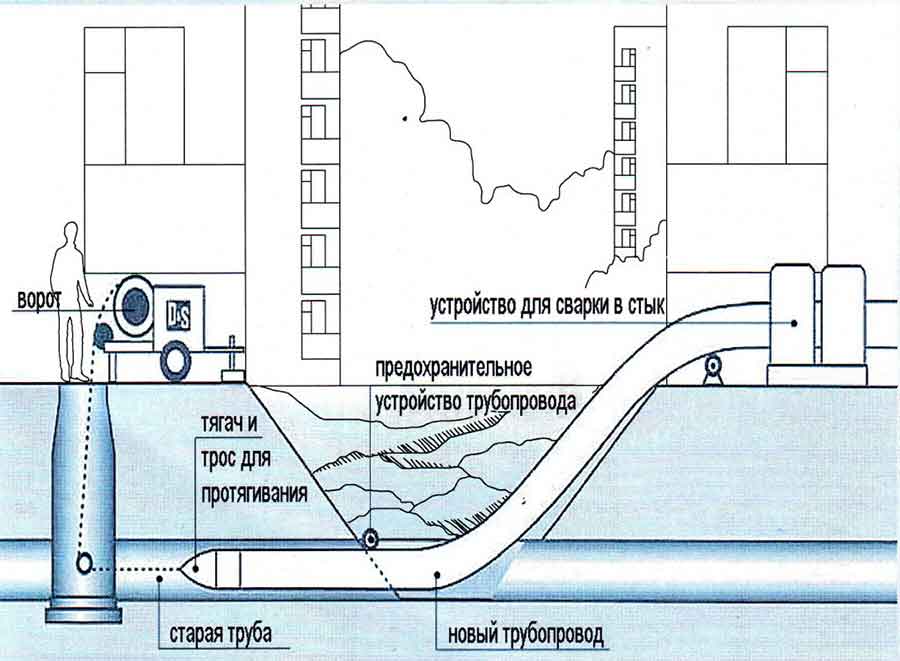

Схема релайнинга трубопроводов.
