Как сделать циркулярную пилу своими руками: чертежи, сборка конструкции

Изготовление настольного инструмента

Комфортная работа со станком заключается в установке дополнительных деталей, которые значительно упростят работу с циркулярной пилой. Этот этап включает в себя установку дополнительных инструментов и приспособлений.

На шкалу рабочей плиты следует нанести условное обозначение «0». Чтобы защитить себя от сколов и щепок, следует установить защитный экран из прозрачного пластика или аналогичного материала. Облегчить распил древесины можно с помощью установки дополнительных валиков или прижимного механизма. Упорная пластина поможет предотвратить срывы древесины во время работы.

Необходимые инструменты при сборе циркулярки

При изготовлении циркулярки потребуется иметь под рукой большое количество инструментов и подручных материалов. Поэтому следует всё заранее подготовить. Список инструментов зависит от типа циркулярки и функций, которыми будет она обладать.

Понадобится стандартный набор инструментов, который включает в себя молоток, пассатижи, рулетку, метр, керн, отвёртки, угольник, уровень и т. д. Следует подготовить сварочный аппарат, дрель с различными насадками, болгарку с отрезными кругами и расходный материал для этого оборудования. Нельзя забывать о материалах и деталях, которые станут основой при создании циркулярной минипилы своими руками. В некоторых случаях следует прибегнуть к помощи специалистов, которые помогут в работе со сварочным аппаратом или болгаркой.

Из дрели

Это не самый лучший вариант миниатюрной циркулярной пилы в плане выносливости и надежности. Если использовать ручную дрель без внесения дополнительных изменений в конструкцию, то можно предложить два варианта циркулярной пилы из дрели. Первый вариант будет использовать зажимной патрон, без каких бы то ни было изменений – полотно диска при этом необходимо будет насаживаться на болт и зажиматься в сверлильном патроне. Второй вариант будет заключаться в том, что сверлильный патрон будет необходимо снять и использовать шпиндель для крепления пилы. Но как бы там ни было, ручная дрель предназначена для краткосрочного режима работы, производители рекомендуют непрерывно использовать ее всего 2-3 минуты, после чего делать не меньше 5-7 минут перерыв. Этот инструмент рассчитан на работу со сверлами максимальным диаметром 10-13 мм, поэтому использовать циркулярный пильный диск диаметром даже 125 мм на такой пиле будет вряд ли разумно.

Элементы конструкции созданного своими руками распиловочного станка по дереву

Чтобы сделать в домашних условиях стационарный станок для распиловки материалов, прежде всего нужно знать, из каких конструкционных элементов он состоит. Будь то выполненный своими руками станок из ручной циркулярки, болгарки или инструмент, собранный из разрозненных элементов, – набор основных деталей одинаковый.

Поверхность стола необходимо сделать ровной, для более качественного изделия на выходе

Главными элементами стационарных циркулярных установок являются:

Стол для соединения и закрепления механизмов. Если циркулярка мощная и массивная, лучше применять металлический стол. Подойдут варианты из ДСП, древесины, фанеры, главное, чтобы поверхность была гладкой.
Вал. Наиболее ответственная деталь. При изготовлении ее отдельно пользуются токарным станком. Размеры следует вычислить точные, это позволит избежать биений.
Кожух. Данный элемент обеспечивает безопасное пользование циркулярной пилой.
Двигатель. При использовании болгарки или дисковой пилы он является частью электроинструмента.

В конструкции циркулярки обязательно должны быть подвижные части приводов, а в цепь электропитания нужно вмонтировать кнопку для остановки двигателя в аварийных ситуациях.

Циркулярки любого неподвижного типа состоят из основных частей

Конструкция и материалы для стационарной пилы

Самодельная циркулярная пила своими руками может быть изготовлена путем закрепления ручного инструмента на устойчивом основании. В простейшем варианте устройство устанавливается на деревянных козлах или на столе, смонтированном из фанеры и досок. Инструмент закрепляется снизу фанерного листа, для зубчатого диска делается пропил в столешнице.

Параметры конструкции станка зависят от размера обрабатываемого материала. В соответствии с ним подбирается мощность ручного инструмента (800-1200 Вт или более). Для выполнения чистого среза лучше установить модель с частотой вращения 3000-4000 оборотов.

Для изготовления станка потребуются материалы из древесины, крепежные средства и инструмент:

Инструменты для изготовления самодельной циркулярной пилы.

фанера толщиной от 20 мм;доска для ребер жесткости и ножек (50×100 мм);наждачная бумага, столярный клей и лак;болты, саморезы, струбцины;рулетка, карандаш, линейка;электролобзик, дрель, шуруповерт.

Высота стола подбирается по росту мастера и обычно составляет около 1 м, длина столешницы зависит от размера материалов, которые планируется обрабатывать.

Простая циркулярка из болгарки или дисковой пилы

Углошлифовальная машинка (болгарка) – один из самых востребованных инструментов домашнего мастера, с ее помощью несложно резать металл, зачищать сварные швы. Кроме того, используя вместо штатного абразивного диска диск для дерева, болгарку можно превратить в ручную дисковую пилу (ее называют также паркеткой), а изготовив станину со столиком – в стационарную циркулярку.

Необходимые принадлежности

Для работы понадобится:

многослойная фанера толщиной 10 мм и более;
выключатель и провод;
болты со шляпкой под потай;
шурупы;
деревянный брусок 40х40 мм.

Также надо подготовить дрель или шуруповерт, молоток, отвертку, плоскогубцы, линейку и карандаш. С помощью этих инструментов предстоит сделать своими руками циркулярку.

Конечно, надо не забыть саму болгарку или ручную дисковую пилу. На первом этапе она поможет раскроить материал, а после займет место в качестве рабочего органа циркулярки.

Последовательность действий

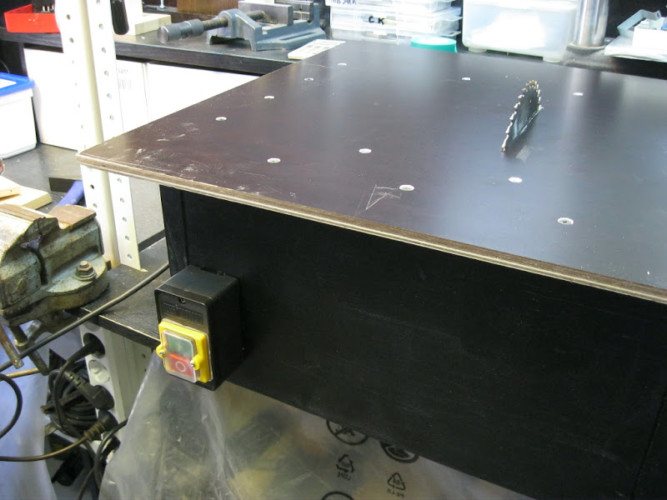

Первым делом изготавливается корпус циркулярки. Для этого отлично подойдет толстая фанера, можно использовать любые прессованные древесные плиты. Потребуется вырезать четыре прямоугольных листа, размер 40 х 80 см. Из них собирается короб с квадратом 80 х 80 см в основании. В углах для простоты сборки и надежности конструкции устанавливают четыре бруска.

Сверху полученный короб закрывается столешницей. Ее можно изготовить из той же фанеры, но лучше использовать какой-либо листовой материал с ламинированным покрытием. Это гарантирует долговечность станку, обеспечит удобство эксплуатации самодельной циркулярки.

В столешнице делают пропил для выхода диска, по бокам от него сверлят отверстия для крепления инструмента.

Болгарку необходимо надежно зафиксировать под столешницей. Конструкция фиксатора может быть самой разнообразной, все зависит от конфигурации самой машинки. Основное требование к креплению – оно должно надежно удерживать болгарку, не позволяя ей смещаться.

Простейшее крепление может выглядеть так: два металлических угольника, между ними стальным хомутом фиксируется болгарка.

Для дополнительной прочности рекомендуется задействовать резьбу боковой рукояти, в нее ввинчивается болт с подходящей резьбой.

В верхних полках угольников, удерживающих болгарку, сверлят по два отверстия. Конструкцию с помощью болтов с потайными головками крепят снизу к столешнице. Останется только заблокировать кнопку включения, подключить болгарку через внешний выключатель.

Таким же образом можно изготовить своими руками циркулярку из дисковой пилы. В данном случае работа заметно упрощается благодаря тому, что не нужно придумывать крепление. Достаточно сделать вырез под диск, просверлить отверстия по отверстиям плиты ручной дисковой пилы.

Как сделать подвижную каретку для циркулярки своими руками

Самый простой вариант салазок показан на следующем видео:

Пошаговая инструкция изготовления

Изготовление подобных простых вариантов проводится по следующей последовательности.

Расчет размеров

Они должны соответствовать размеру рабочего стола, с учетом размеров заготовок, которые будут пилиться. Для маленьких заготовок требуется небольшая площадь, и наоборот. На приведенном видео, салазки значительно шире рабочего стола, используются дополнительные опоры.

Выбор материала

Используется материал, который есть под рукой, либо в продаже по доступной цене.

Разметка листа для рабочего стола.
Распиловка материала на подвижный стол электролобзиком, ручной или электропилой, УШМ и т.д.
Замер направляющих брусков (уголков, профиля) на продольные и задний поперечный упоры.
Распиловка направляющих по длине.
Сборка. При этом главное, чтобы направляющие с обеих сторон были строго параллельно диску. Для этого выдерживается следующий порядок: Прикручивается одна направляющая, салазки ставят на место. Вторая направляющая прикручивается по фактическому расположению ползунка. Затем выполняется пропил рабочего стола салазок под диск самим пильным диском по дереву. При этом салазки просто передвигают навстречу работающему диску. Если стол из металла, его прорезают диском по металлу по разметке.
Установка заднего упорного бруска.

В варианте, показанном на видео, в качестве регулятора ширины пропила используется боковой упор – простой П-образный металлический профиль на струбцине.

На фото боковые направляющие выполнены другим способом.

Здесь они не прикреплены с боков неподвижного стола, а расположены снизу. На дне салазок прикреплены ползунки, на неподвижном рабочем столе под ползунки имеются пазы.

Такой вариант меньше склонен к перекосу и заклиниванию.

Самодельные салазки с заводскими линейными направляющими, имеющие подшипники скольжения, такого недостатка лишены совсем. Их устанавливают сбоку неподвижного стола, на специальной станине. Подвижный рабочий стол может проходить как сверху неподвижного, так и на одном уровне, как на станках заводского изготовления. При этом расстояние от подвижного стола до пильного диска должно быть минимальным.

Необходимые материалы и инструменты

Для изготовления простейших салазок, типа показанных на видео, требуется:

Листовой материал. Рабочий стол может быть выполнен из разных материалов:

фанера толщиной от 10 мм и выше;
алюминий толщиной от 5-10 мм;
черный металл толщиной от 3-5 мм (чем больше площадь, тем толще, чтобы не гнулся), но это тяжелый материал;
любые другие негибкие и не хрупкие, достаточно прочные материалы (текстолит, стеклотекстолит, пластики с подходящими свойствами, ОСБ и т.д.);
брусок для фиксации заготовки сверху стола;
упор для ограничения ширины заготовки (уголок на струбцине, брусок на саморезах и т.д.).

Направляющие могут быть выполнены из разных материалов: бруски из сухой твердой древесины, мебельного ДСП, металлические уголки, специальный профиль для направляющих заводского изготовления, в том числе и с подшипниками.

Инструмент для изготовления применяется разный, в зависимости от наличия его у мастера и материала. Например, пилить материал можно ручной ножовкой, пилкой по металлу, отрезным диском УШМ, дисковой электропилой, сабельной пилой, электролобзиком.

Закрутить саморезы можно шуруповертом, электродрелью с регулятором оборотов, ручной отверткой и т.д.

В принципе, конструкция довольная простая и не требует каких либо чересчур подробных пошаговых инструкций.

Преимущества самодельной техники

Самодельная циркулярка считается достаточно популярным инструментом. Отличается простотой изготовления и имеет высокую степень надежности.

Итак, циркулярная пила своими руками имеет такие плюсы:

универсальность;
простота изготовления;
экономия средств;
надежность.

Сегодня можно найти много чертежей, которые позволяют конструировать стационарные или передвижные пилы разных размеров. Для этого можно применять дрели, болгарки и другие инструменты.

Некоторые мастера сочетают циркулярку с фуганком, располагая их на одном основании. Эти приспособления могут функционировать от общего двигателя. С помощью такого станка удается добиться идеальной зачистки деревянной поверхности. Потому комбинация фуганка с циркуляркой считается очень функциональным решением.

Критерии выбора инструмента

Прежде чем приступать к изготовлению стационарного станка для распила древесины следует определиться с критериями выбора ручной дисковой пилы. К ним относятся:

мощность двигателя. Ее необходимо подбирать в зависимости от планируемых работ. Мощная пила отлично справится даже с самыми твердыми породами древесины, но будет иметь большой вес. Для бытового использования подойдут дисковые пилы с мощностью 1 – 1,6 КВт;
глубина распила. Напрямую влияет на производительность инструмента. Для нечастого бытового использования подойдет пила с глубиной распила 54 мм;
частота вращения диска. От этого критерия зависит чистота распила. Чем она выше, тем более чистый срез получается. Следует помнить, что с увеличением частоты вращения снижается скорость распила заготовок. Среднее количество оборотов пильного диска бытовой пилы составляет 4,5 – 5,5 мин-1;
дополнительные функции. Немаловажными факторами, влияющими на выбор ручной дисковой пилы, являются наличие системы плавного пуска, защиты от перегрузок и случайного включения, а также изменения угла распила.

Выбор вала и подшипников

Вал – один из тех узлов, которые самостоятельно делать нежелательно. В худшем случае нужно пойти на «железку» и купить б/у вал с посадочным местом под диск. В приоритете это должно быть новое изделие. Самое главное – полностью исключить биение, так как этот негативный фактор значительно усиливается во время работы диска под нагрузкой, что может привести к тому, что мини циркулярная пила, да и стационарная, будет разрушена. Что же касается подшипников, то лучше отдать предпочтение самоустанавливающимся шарикоподшипникам. Какой-либо самодельный вариант опять же не подойдет, так как подобное изделие долго не прослужит. Цапфу и подшипник желательно защищать кожухом, что предотвратит попадание пыли и стружки. В принципе, пила дисковая циркулярная почти готова, осталось собрать еще пару узлов.

Какие есть варианты изготовления

Существует несколько способов, позволяющих сделать циркулярную пилу в домашних условиях. Среди наиболее популярных методов стоит выделить:

установку ручной циркулярки на станок, изготовленный из бруса;
применение болгарки со стальным диском для выполнения функции привода;
установку двигателя старой стиральной машинки на деревянную поверхность.

Если мастер планирует использовать самоделку для распускания досок значительной толщины, необходимо оборудовать станок двигателем повышенной мощности. Только такой прибор сможет справиться с задачами достаточно быстро и не задержит мастера.

Чтобы распилить брус, длина которого превышает 2 м, нужно использовать подставку

Для чего нужна циркулярная пила

Перед началом работ, необходимо определить основные задачи распиловочного станка. Если вам нужно просто напилить дрова на зиму, или производить элементарные плотницкие работы вроде изготовления забора – достаточно крепкого стола с прорезью для диска пилы. Такие варианты популярны в сельской местности.

Циркулярка для работ с бревнами

В некоторых подобных «моделях» присутствует вал для закрепления ножей рубанка или фуганка. Как правило, из уголка или швеллера варится станина, на ней закрепляется электродвигатель от списанной заводской вентиляции, и при помощи шкива крутящий момент передается на диск. Подробно описывать технологию изготовления подобного станка не имеет смысла.

Другое дело, если вы хотите производить столярные работы. В этом случае необходим координатный стол с направляющими, которые фиксируются под разными углами.

Поскольку на такой стационарной пиле можно работать с заготовками малого размера – необходимо позаботиться о безопасности оператора. Желательно предусмотреть регулировку скорости вращения и возможность легкой смены дисков с разными диаметрами.

Циркулярка на моторе от стиральной машины

Не промахнешься при аварии

Простая циркулярка из дисковой пилы

Дисковая пила считается одним из наиболее востребованных инструментов домашних мастеров. С ее помощью можно выполнить торцевание деревянных заготовок, сделать распил бруса под углом, подравнять доски в процессе укладки пола и т. д. Воспользовавшись данным инструментом можно изготовить своими руками простую циркулярку.

Необходимые инструменты

В ходе работы над созданием малогабаритного инструмента, мастер пользуется шурупами, многослойной фанерой, толщина которой достигает 10 мм, болтами со шляпками под потай. Также потребуется заранее запастись:

проводами;
выключателем;
шуруповертом/дрелью;
молотком и отверткой;
плоскогубцами;
ручной дисковой пилой (допускается взять отечественный Интерскол либо другую);
линейкой и простым карандашом.

Используя перечисленные выше материалы и инструменты, можно создать своими руками простую циркулярку.

Последовательность действий

Ниже можно ознакомиться с информацией относительного того, как сделать циркулярку своими руками из ручной дисковой пилы.

Пошаговый процесс:

Для изготовления корпусной части циркулярки из фанеры вырезают прямоугольные листы, размер которых равен 40×80 см. Потребуется 4 одинаковых листа, из которых собирают короб (размерные характеристики квадрата в основании 80×80 см).
Короб накрывают столешницей, вырезанной из фанеры.

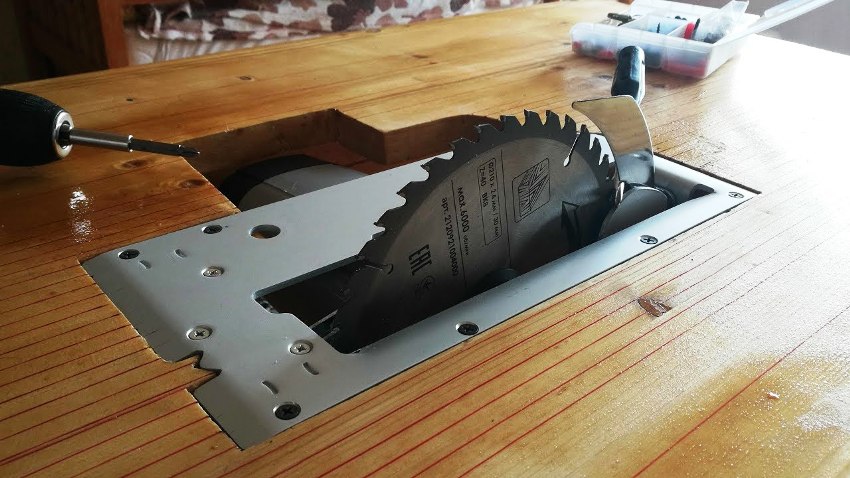

В столешнице потребуется сделать пропил, который необходим для того, чтобы диск имел возможность выходить.
По краям пропила просверливают отверстия для фиксации инструмента.
Конструкция фиксатора может быть любой. Главное чтобы дисковая пила не смещалась во время работы. При желании можно прикрепить пару металлических уголков и зафиксировать вставленным между ними хомутом инструмент.

Если ввинтить болт с резьбой в боковую рукоять, можно дополнительно зафиксировать инструмент. Это поможет повысить уровень безопасности.

Разнообразие пил

Существуют различные чертежи циркулярной пилы для решения узких задач и обладающих широким функционалом. В качестве примера можно привести:

Переносной столярный станок небольших размеров, оборудованный круглой пилой. Он применяется для обрезки деревянных брусков небольших размеров.

Переносной станок, который комплектуется круглой пилой и рубанком. Способен производить механическую обработку деревянных брусков. Используется при изготовлении мебели и поделок из дерева.

Каждый из вышеуказанных вариантов имеет свои особенности, отличается функционалом, мощностью электромоторов и величиной круглой пилы.

Какой инструмент выбрать?

Используются ручные циркулярки, которые уже есть у хозяина. Особенность самодельных торцовок в том, что на большинстве конструкций их легко можно снять и использовать по прямому назначению, как ручную пилу. Поэтому необходимость покупать вторую циркулярку возникает не всегда. Но в следующих случаях лучше купить новую или вторую циркулярку:

Пила старая, срок службы истекает, нет смысла делать станину под неё, ведь новая пила может не подойти.
Конструкция такова, что снимать и ставить пилу долго.
Операции постоянно чередуются, и по очереди приходится работать то торцовкой, то ручной пилой. Частый монтаж/демонтаж неудобен.
Работают двое, один на торцовке, второй ручной пилой.

Критерии выбора такие же, как и для ручной циркулярки. При торцовке двигатель циркулярки испытывает практически такие же, и даже меньшие нагрузки, как и при работе ручной пилой. Поэтому повышенной мощности на простой торцовке не требуется. Мощность не будет лишней на торцовке с протяжкой, так как она пилит габаритные заготовки.

Например, Makita HS7601, ее технические характеристики:

Мощность 1200 Вт
Глубина пропила 66 мм, под углом 46 мм.
Обороты диска 5 200 об/мин.
Диаметр диска 190 мм, посадочный диаметр 30 мм.
Цена около 10 тыс. руб. 2021 год.

Или Интерскол ДП-190/1600М с техническими характеристиками:

Мощность 1600 Вт.
Глубина пропила 63 мм под прямым углом.
Обороты диска 4800 об/мин.
Диаметр диска 190 мм, посадочный диаметр 20 мм.
Цена от 6000 руб., 2021 год.

Также, рекомендуем почитать интересные статьи о выборе циркулярной пилы для дома и про рейтинг 10 лучших дисковых пил, в ней дана вся самая необходимая информация, которая обязательно пригодится при выборе инструмента.

Интерскол ДП 190 — отличный вариант для самодельной торцовки

О технике безопасности

Деревообрабатывающие станки являются оборудованием, создающим повышенную опасность. Для изложения содержания томов ТУ и ТБ на них в популярной статье нет места, да и отвечает домашний мастер сам за себя. Поэтому вкратце покажем «от обратного»: каким не должен быть циркулярный станок, чтобы работа на нем была возможна без травматизма и увечий. Пример «произведения», нарушающего все непременные правила более-менее безопасного устройства распиловочно-фуговальных станков, показан на рис. (электрическая часть – тема отдельная).

Пример неправильного и опасного устройства циркулярного распиловочно-фуговального станка

Пояснения к нему:

А – пильный диск без защитного кожуха. Это общая болезнь едва ли всех самодельных циркулярок. Мол, держим пальцы подальше от пилы, пользуемся толкателем заготовки, и все OK. Так вот, к вашему сведению – сейчас в интернете можно запросто нарваться на пильный диск, изготовленный методами порошковой металлургии. Наткнувшись на гвоздик, очень даже охотно разлетается на мелкие острые осколки.
Б – выступ диска явно больше 1/3 диаметра. «Закусы» дергающейся в руках заготовки, лохматый ступенчатый рез – неизбежны. Травмы в работе – более чем вероятны.
В – силовая передача также не закрыта коржухом.
Г, Д – стол из разнородных некачественных материалов. Поперечный перекос заготовки и «увязание» пилы со всевозможным нехорошим последующим также вполне вероятны.

Как сделать деревообрабатывающий станок из циркулярной пилы

Собственно рабочая часть (то есть сам диск) остается на своем месте. Главный элемент полноценного станка – движущийся координатный стол. Оптимальный вариант – сделать одну половинку столешницы подвижной, чтобы она перемещалась относительно жестко закрепленной второй половины и дисковой пилы.

Для этого в магазине мебельной фурнитуры приобретаются мощные «салазки» для ящиков или сдвижных дверей. Нижняя часть салазок крепится к станине, а на подвижную верхнюю, крепится половинка стола.

Важно добиться параллельности половинок как по горизонтали, так и по вертикали. Никаких люфтов быть не должно, иначе произойдет заклинивание пилы. На подвижной столешнице устанавливается фиксирующее устройство для заготовок с разметкой по расстоянию от диска пилы и угла установки

На подвижной столешнице устанавливается фиксирующее устройство для заготовок с разметкой по расстоянию от диска пилы и угла установки.

Фиксатор должен иметь максимальную свободу для размещения обрабатываемой детали, в тоже время обеспечивать ее надежное крепление. Можно использовать струбцины.

Пример крепления детали

Заготовка крепится к подвижной столешнице под необходимым углом, каретка перемещается, диск отпиливает деталь под нужным углом.

Регулируя высоту заготовки, можно выпиливать даже проходные пазы.

В целях безопасности, крепление обрабатываемой детали должно исключать попадание рук оператора в рабочую зону пилы.

Также можно предусмотреть отклонение плоскости циркулярного диска от вертикали. Такое дополнение расширяет возможности станка и позволяет выполнять распилы сложной конфигурации.

Еще один вариант повышения универсальности стационарной циркулярной пилы – маятниковый подвес диска.

Иллюстрация маятникового подвеса диска

Двигатель, привод и диск крепятся на пространственной раме. Одна сторона на шарнирах крепится снизу стола, вторая сторона фиксируется винтовым регулятором высоты.

Диск может возвышаться над рабочим столом на заданную высоту, обеспечивая выбор толщины заготовки. В комплексе с регулировкой оборотов вращения, такой вариант дает возможность устанавливать на один вал диски разного диаметра.

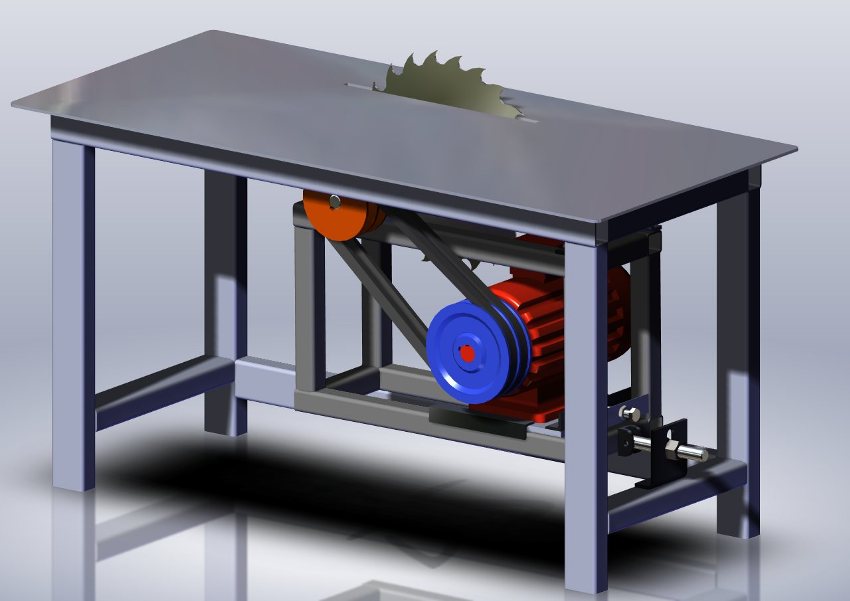

Стационарный станок

Тем, кто планирует серьезно заниматься деревообработкой, стоит задуматься об изготовлении полноценной стационарной циркулярной пилы. Это должен быть отдельный агрегат, установленный на верстак, оборудованный мощным двигателем, с возможностью быстрой замены диска. На изготовление своими руками такой циркулярки придется затратить время, но она точно себя окупит.

Несмотря на видимую простоту данного устройства, до начала работы стоит создать чертеж станка. Это позволит наглядно увидеть будущий агрегат, выбрать оптимальную его конфигурацию.

Станина

Основа любого станка – станина, рама, на которой монтируются все основные детали. Станина циркулярки должна быть устойчивой и надежной, поэтому она изготавливается из металла. Предпочтительнее использовать профильную трубу или толстостенный угольник. Для соединения деталей используется сварка. Если задумана разборная конструкция, подойдет соединение на болтах.

Купить подходящий материал не составит особого труда, в любом специализированном магазине металлопроката можно подобрать и трубы, и угольник. Желающим сэкономить можно порекомендовать обратиться к скупщикам металлолома. У них можно купить то же самое, только дешевле.

Столешница

Лучшим материалом для изготовления столешницы профессиональной циркулярки является металл. Отлично подходит сталь и сплавы на основе алюминия. Для бюджетного варианта можно ограничиться толстой многослойной фанерой, обитой листовым железом. В любом случае поверхность столешницы должна быть гладкой, стойкой к трению и не прогибаться под весом до 50 кг.

В столешнице делают паз под диск. Его можно проделать двумя способами. Можно сделать пропил в цельном листе, а можно собрать столешницу из двух половин. Второй способ предпочтителен для металлической столешницы, пропил в которой сложно проделать в домашних условиях.

На столешницу крепится параллельный упор. Лучший материал для этого, независимо от материала стола, – стальной уголок. Для его крепления делают пазы или используют мощные струбцины.

Мотор

Двигатель будущей циркулярки выбирается в зависимости от имеющегося диска. Если планируется работать с маленькими дисками, диаметром 150-170 мм, можно ограничиться электродвигателем мощностью около 0,5 кВт. Для дисков диаметром от 350 мм надо искать агрегат 1 кВт и более.

При желании можно изготовить распиловочный станок для работы вне мастерской, для этого достаточно предусмотреть возможность установки бензинового двигателя небольшой мощности, он может быть съемным.

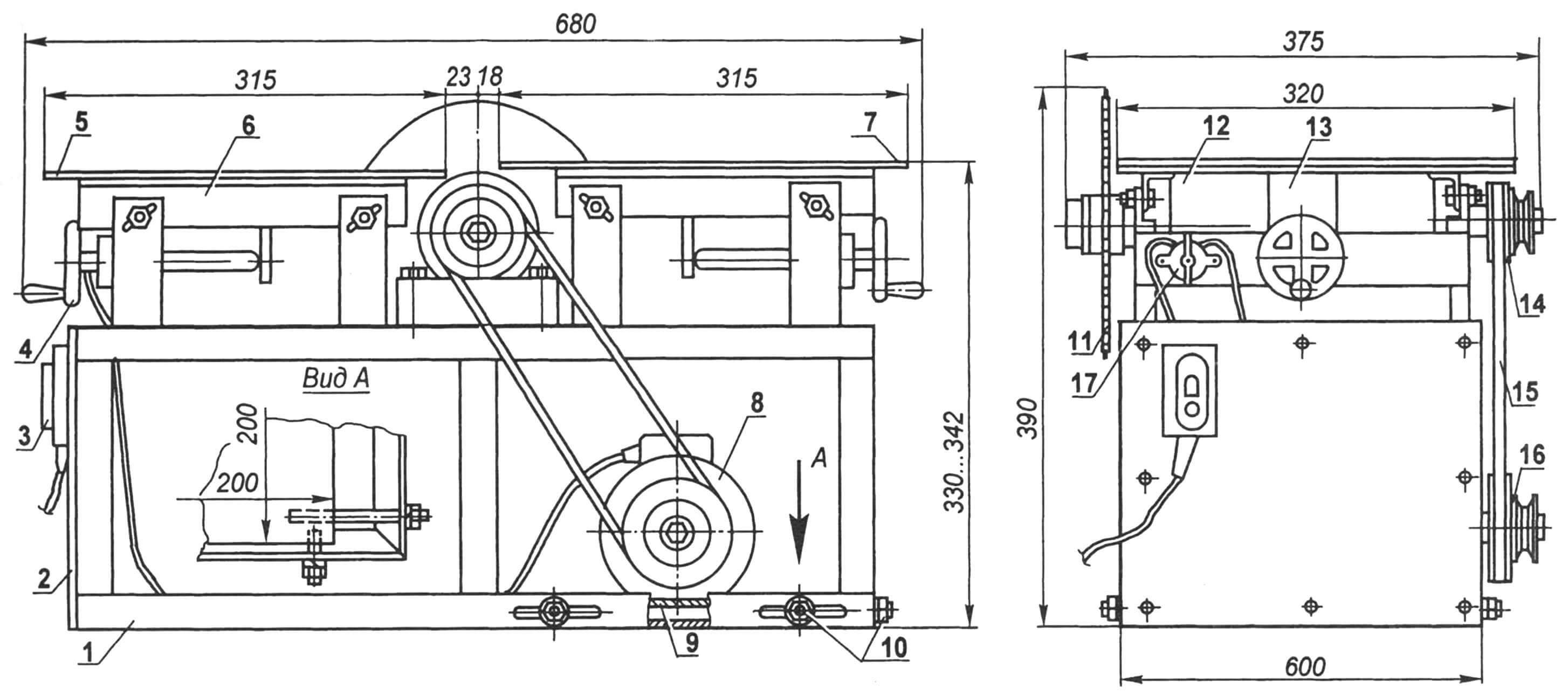

Передача вращения

Оптимальный привод циркулярки – клиноременная передача. Используются два шкива, один на двигателе, второй – на приводном вале. Это удобно и безопасно. Нет прямой связи между ротором двигателя и диском, в случае заклинивания инструмента ремень начнет проскальзывать, сигнализируя о необходимости отключить питание. Кроме того, используя шкивы с несколькими ручьями, разных диаметров, можно регулировать обороты пилы, выбирая оптимальный режим для различной древесины.

Вращение от ротора двигателя передается на вал. Это одна из самых ответственных деталей циркулярки. Изготовить вал самостоятельно вряд ли удастся, лучше купить готовый или заказать у токаря.

Вал устанавливается на подшипники. Они должны быть закрытого типа: циркулярка – место пильное и открытые долго не прослужат.

Андрей Сахаров

Рассказывая о Героях Социалистического Труда СССР, нужно обязательно упомянуть академика Сахарова. Он единственный из тех, кто был трижды обладателем этого звания, а затем лишен их. Сахаров — крупный отечественный физик-теоретик, один из главных создателей советской водородной бомбы.

Фактически трудился над этим проектом с 1948 по 1968 годы, параллельно проводил уникальные для того времени исследования по управляемой термоядерной реакции.

При этом не менее известен академик Сахаров благодаря своей правозащитной деятельности. Он автор проекта Конституции так называемого Союза Советских республик Европы и Азии. За его правозащитную деятельность в 1975 году Нобелевский комитет присудил Сахарову премию мира.

В 1980 году власти посчитали его деятельность антисоветской, выслали из Москвы и лишили всех наград. Вместе со своей женой Сахаров жил в Нижнем Новгороде, пока Михаил Горбачев в 1986 году не разрешил ему вернуться из ссылки.

Академика не стало в 1989 году, он умер в возрасте 68 лет.

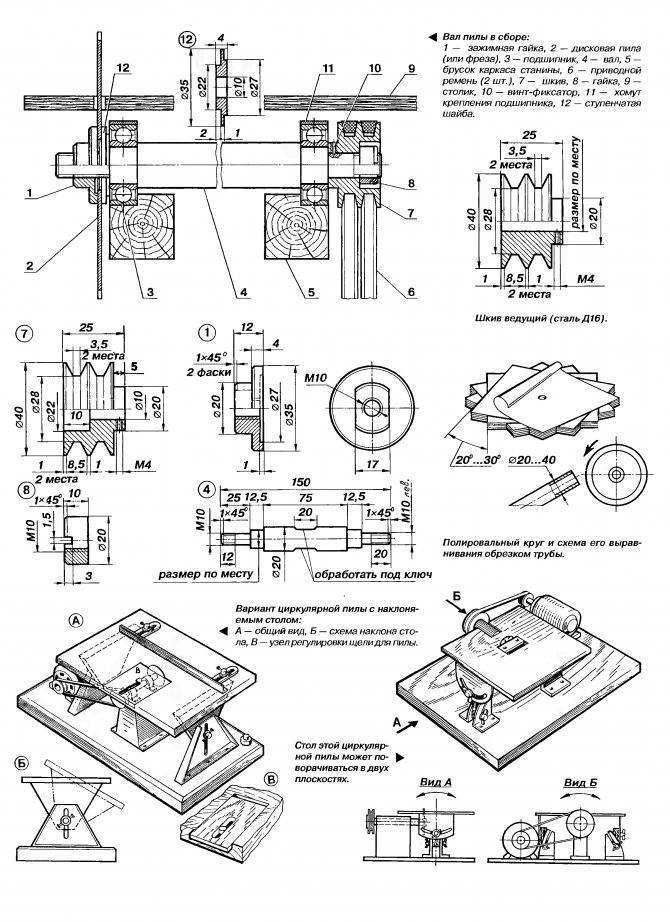

Варианты изготовления вала и подшипникового узла для него, с фуганком и без

Вариантов изготовления валов для циркулярной пилы существует огромное множество. Все они различаются по стоимости, надежности и практичности. Основными вариантами изготовления такого узла являются:

вал с открытой подшипниковой парой. Наиболее простой и часто используемый вариант. Он отличается относительно невысокой стоимостью, простотой обслуживания и возможностью легкой и быстрой смены деталей. Недостатком такой модели является необходимость постоянной очистки и обслуживания вследствие загрязнения подшипников опилками;

вал с закрытой подшипниковой группой. Применяется в промышленных станках. Это обусловлено сложностью в обслуживании и ремонте, а также более высокой стоимостью. Несмотря на это такая модель является износостойкой и крайне надежной;

вал со столярным оборудованием. Особенностью его конструкции является наличие нескольких ножей закрепленных на оси вала. Кроме привода пильного диска он может быть использован для строгания досок в качестве рубанка или фуганка.

Технология изготовления

Используя 20-мм фанеру, вы должны выполнить заготовку для столешницы, руководствоваться при этом необходимо выбранными размерами. Полотно размечается с помощью маркера и линейки, а после распиливается электрическим лобзиком. Кромки необходимо обработать фрезером. Материал зашкуривается.

С нижней стороны столешницы необходимо выполнить разметку для пилы. Для этого полотно переворачивается, а пилу следует установить без диска на предполагаемое место размещения. Так вы сможете разметить параметры подошвы. С помощью фрезера в столешнице делается углубление в пределах от 8 до 10 мм, при этом необходимо следовать посадочному месту, которое было размечено заранее.

Детали

Чаще всего используются полированные валы, которые отличаются невысокой ценой. Покупка этих элементов труда не составит. Они подлежат монтировке и обработке. Чаще всего изготавливаются из прочной стали.

После этого верхние слои подлежат закаливанию индукцией, что благотворно влияет на период использования и показатель износа. Идеальная гладкость дает возможность перемещаться каретке по полированному слою предельно удачно. С обеих оконечностей валы можно крепить двумя руками без лишних проблем.

Но также на рынке имеется немало поддельных элементов из низкокачественного металла, так как вероятность точной проверки на месте равна нулю.

Основание не фиксируется. Вал можно поддерживать только на основании двух крепежных устройств. Это дает возможность значительно облегчить инсталляцию собственноручно, но при этом в независимости от настольной опоры. Из-за этого повышается возможность допущения дефектов во время обработки изделия. По истечении времени направляющие для каретки токарного станка скатываются и искривляются.
Имеются провисания на длинных промежутках. Из-за провисов вал с длиной более 100 см не используют при обработке для станка. Имеют также значение толщины и длины валовой поверхности. Наилучший вариант – это 0, 05, а еще выгодней 0,06 – 0,1.

Изготовление стационарного станка из фанеры

Существует множество способов изготовления стационарного стенда для распила дерева, мы рассмотрим один из популярных. Самым недорогим и простым в изготовлении является станок с деревянным столом. Приведем общий алгоритм изготовления, но, стоит учитывать то, что каждый мастер изготавливает его для своих нужд с учетом своих потребностей. Чтобы сделать такой стенд, необходимо выполнить следующие действия:

На одном из концов деревянного бруса нанести разметку для скругления углов. Также необходимо разметить отверстия для осей на концах и в центре бруска.
По выполненной ранее разметке в центре бруска, с противоположных сторон, коронкой для резки дерева сделать углубления для установки подшипников. Образовавшиеся пазы соединить сквозной перемычкой.
В торце и на краю бруса просверлить отверстия по сделанной разметке.
В подготовленные пазы запрессовать подшипники качения. Для этого необходимо установить подшипник в посадочное гнездо и через деревянную планку смонтировать их на место.
Определить центр крепежной шпильки, которая будет выполнять роль оси.
Смонтировать шпильку в посадочное отверстие, точно выставляя ее в центральное положение. Зафиксировать ее положение при помощи гаек и контргаек. Со стороны установки пильного диска установить две профильные шайбы и зафиксировать их положение гайкой.
Подготовить небольшой деревянный брус. В одном из его торцов просверлить глухое отверстие.
Из листа OSB / фанеры (зависит от того, что вы выбрали) вырезать две прямоугольные заготовки. На угол одной из них, просверленным отверстием внутрь установить брусок. Зафиксировать его положение при помощи шурупов.
С помощью метизов соединить между собой подготовленные листы OSB / фанеры.
Соединить между собой подвижный брусок с брусом на торцевой стенке будущего стенда.
В листе OSB / фанеры, который будет выполнять роль другой торцевой стенки наметить положение продольного паза. Его центр должен совпадать с центром отверстия в торце подвижного бруса.
Электролобзиком или другим инструментом вырезать паз.
Соединить между собой основание станка и подготовленный лист OSB / фанеры с пазом.
После этого, в отверстие в торце подвижного бруса вкрутить шпильку. На выступающий конец накрутить гайку. Для удобства лучше использовать гайку-барашек.
Снизу подвижного бруска, симметрично центру установить и зафиксировать прямоугольную панель, вырезанную из листа OSB / фанеры.
На край установленной панели смонтировать металлический полухомут. Он необходим для фиксации дрели, которая будет использоваться в качестве привода циркулярки.
Из листа OSB / фанеры вырезать рабочую поверхность станка. На одну из внутренних сторон, для облегчения доступа к пильному диску необходимо установить дверные петли.
Установить пильный диск на приводной вал.
Включить дрель. Медленно опустить рабочую поверхность в горизонтальное положение. При этом вращающийся пильный диск прорежет в плите отверстие, необходимое для работы.

После завершающего этапа можно приступать к работе. С помощью выступающей шпильки можно регулировать глубину распила заготовок.
