Самодельная приточная вентиляция с обогревом

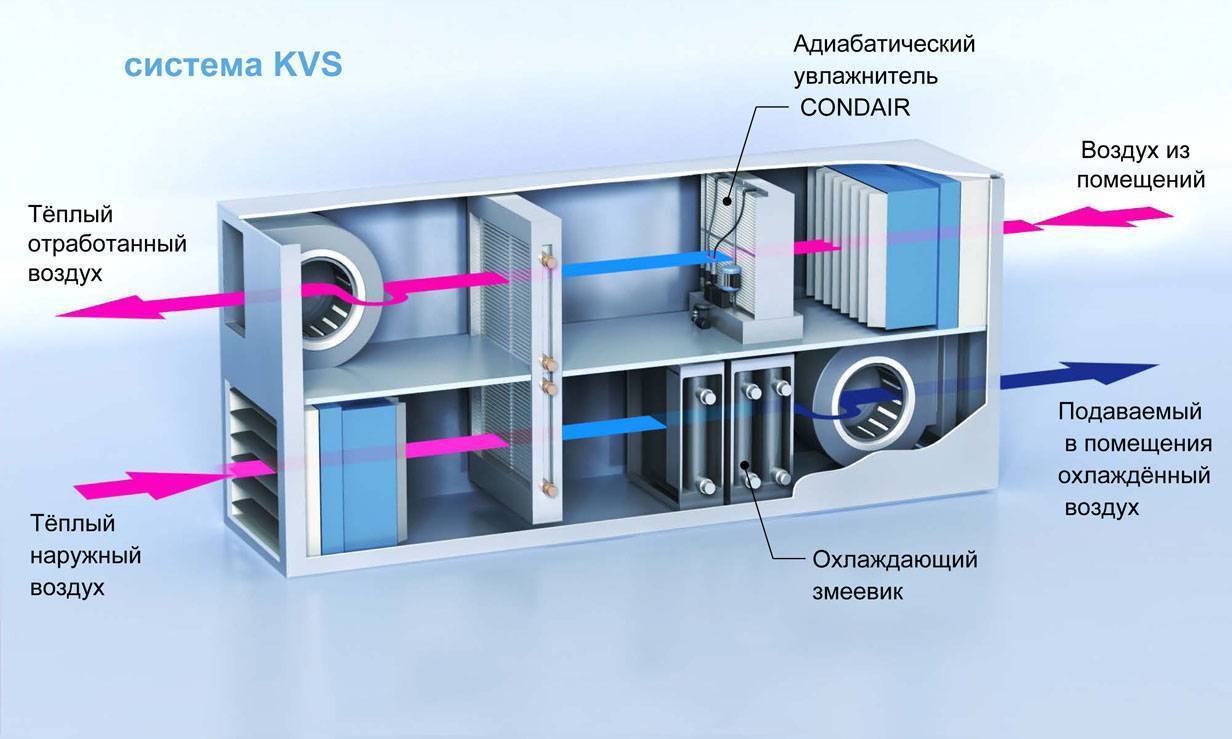

Устройство приточной вентиляции с подогревом

Вентиляция с подогревом приточного воздуха может состоять из различных конструктивных элементов, но самая простая схема устройства для воздушной циркуляции включает в себя компоненты, которые мы рассмотрим ниже.

• Приточный вентилятор – используется для нагнетания воздуха в помещения. В зависимости от модели, может использоваться один или несколько вентиляторов.
• Нагревательный элемент – поднимает температуру входящего воздуха, в зависимости от схемы может работать за счет электроэнергии или использовать водяные трубы. Представляет из себя радиатор и характеризуется высокой степенью теплоотдачи.
• Фильтр – осуществляет фильтрацию притока воздуха, не дает проникнуть в квартиру с воздушным потоком частицам пыли, грязи и другому мелкому мусору. Приточная вентиляция в квартире с фильтрацией придется по вкусу людям, страдающим от аллергии. В некоторых моделях может быть установлено специальное оборудование для фильтрации, подразумевающее ультрафиолетовую или химическую очистку воздуха, а также его увлажнение.

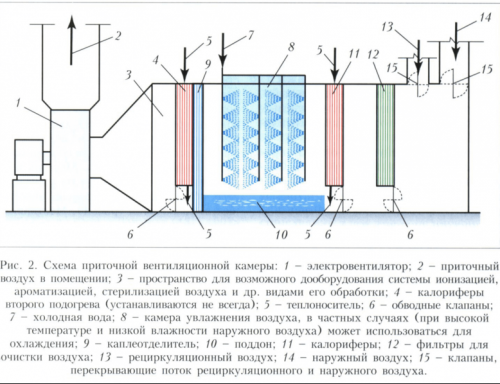

При любой схеме вентиляционного оборудования принцип работы системы остается неизменным. Воздушные массы в вентиляционную систему нагнетаются при помощи электродвигателя, который оснащен вентилятором.

После этого воздух проходит через теплообменник, то есть водяную или электрическую систему нагрева. Затем через специальный клапан нагретый воздух выходит напрямую в помещение или же распределяется по системе каналов.

Принцип работы вентиляции с подогревом

Специфика самостоятельного монтажа

Сегодня существует немало компаний, готовых разработать и провести на объекте воздушное отопление. Впрочем, его можно соорудить и своими силами. Весь процесс начинается с выбора ключевого оборудования — источника тепла, теплообменников и набора компонентов для воздуховодов. С ролью источника успешно справится газовый теплогенератор. Чтобы определиться с выбором конкретного прибора, необходимо учитывать предстоящий расход топливных ресурсов, а также площадь дома или помещения.

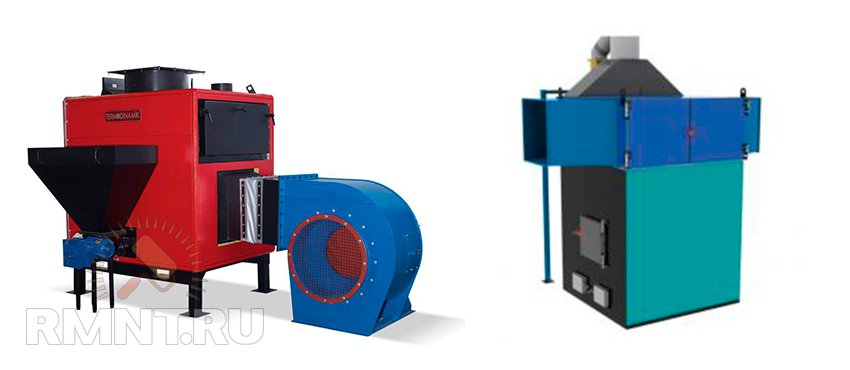

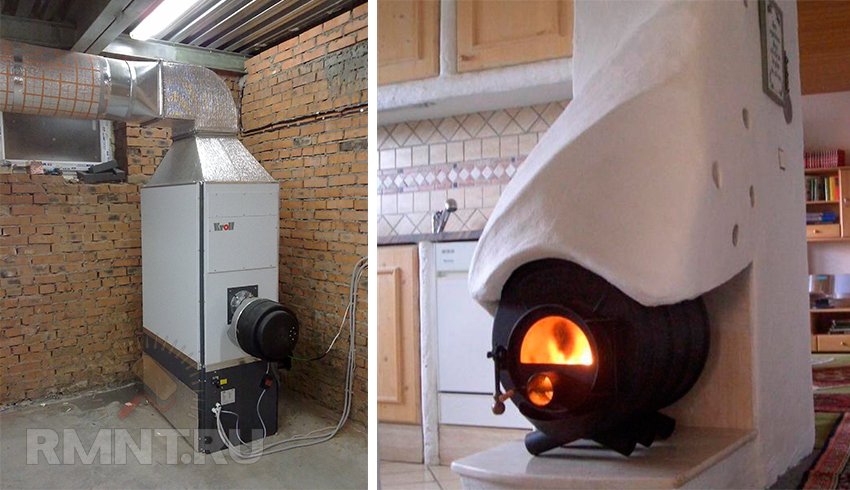

Эффективно используется в качестве теплогенератора газовый котёл, однако куда эффектнее и практичнее будет смотреться твердотопливный котёл типа «Булерьян», гармонично вписанный в интерьер дома

Нужно сказать, что без схемы и проведения подробных расчётов не обойтись. Малейшая допущенная ошибка грозит поломкой теплонагревателя, появлением сквозняков и шума работающих агрегатов

Важно подобрать сечения воздуховодов так, чтобы воздух распределялся равномерно и без перекосов между отдельными ветками и каналами. Рассчитывается объём и кратность воздухообмена, соотношение рециркуляции с притоком и вытяжкой.

В качестве воздуховодов могут применяться:

• каналы квадратного или круглого сечения из оцинкованной стали;
• гибкие гофрированные воздуховоды;
• ПВХ трубы.

Для минимизации теплопотерь воздуховоды снабжаются теплоизоляцией, которая одновременно снижает уровень шума как от работы компонентов системы отопления, так и распределение звука между помещениями.

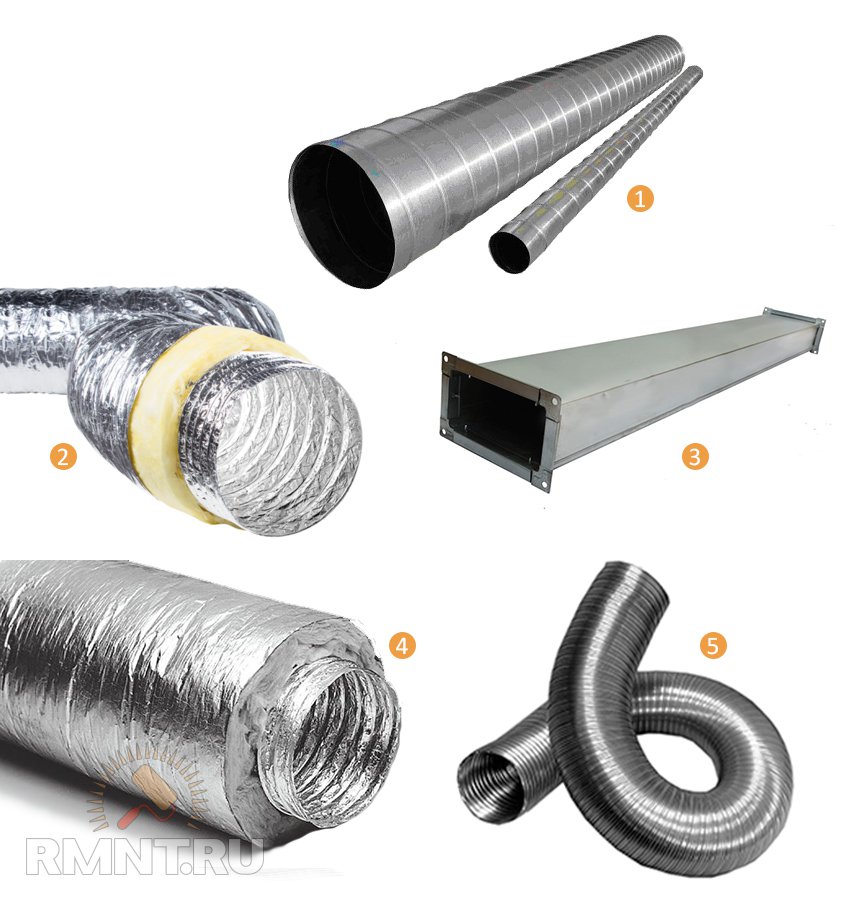

1. Воздуховод оцинкованной стали круглого сечения. 2. Воздуховод гибкий гофрированный с утеплением 3. Воздуховод прямоугольного сечения. 4. Воздуховод жёсткий с утеплением. 5. Гибкий воздуховод

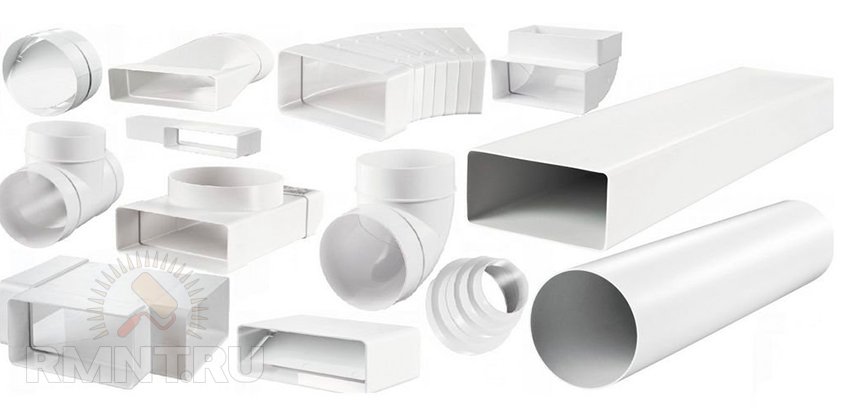

Комплект воздуховодов и соединителей из поливинилхлорида

В каждой комнате монтируются воздуховоды с решётками для распределения воздуха или полноценные внутренние блоки, с помощью которых можно задавать индивидуальный режим обогрева. Оптимально, если все работы по проектированию и установке системы производятся на стадии возведения дома. Воздуховоды в этом случае можно поместить в специальные ниши в стенах. Но если дом уже возведён, то для воздуховодов придётся соорудить фальшстены, подвесные потолки или иные конструкции, скрывающие элементы.

Определение и серьезность проблемы

Под вентиляцией понимают специально организованное движение воздушных масс. Оно необходимо для создания комфортных и здоровых условий жизнедеятельности человека. Вообще, система очень сложная в расчете. Стандартных решений, которые подходят всем или хотя-бы некоторой группе пользователей, просто нет. Каждый проект индивидуален. Играет роль даже расположение одной решетки, вентилятора. Очень многое зависит от положения дома относительно розы ветров и еще много мелочей. Чтобы спроектированная своими руками вентиляция работала хорошо, нужно серьезно разбираться.

Вентиляция — организованный обмен воздушных масс, в процессе которого отработанный воздух заменяется свежим

Чтобы вы поняли, насколько это серьезно

По санитарным нормам один человек с состоянии покоя перерабатывает» за час около 30 кубометров воздуха. Если воздух не обновляется, кислорода становится все меньше, углекислого газа и других продуктов жизнедеятельности — все больше. По мере уменьшения количества кислорода, ухудшается самочувствие. Длительная нехватка кислорода провоцирует развитие болезней.

Немного цифр, физиологов, отображающих влияние уровня углекислого газа CO2 на состояние человека:

• Воздух высокого качества — до 800 ppm, бодрость, идеальное самочувствие.
• Воздух среднего качества — 800 — 1000 ppm. На верхней границе половина людей ощущает сонливость, вялость, снижение концентрации и ухудшение качества и скорости обработки информации.

  Уровень углекислого газа влияет на самочувствие

• Воздух низкого качества — 1000-1400 ppm. Вялость, заторможенность, проблемы с обработкой информации, ощущение «духоты».
• Непригодный для жизнедеятельности воздух — ppm выше 1400. Неспособность сосредоточиться, сильная сонливость, усталость, проблемы со сном, сухость слизистых.

Физиологи считают содержание углекислого газа в воздухе на уровне 1400 ppm — самой низкой точкой для относительно нормального функционирования человека. Все показатели с большим количеством углекислого газа — это уже за гранью.

Наглядный пример

Чтобы оценить тяжесть ситуации без проветривания, приведем график, уровня CO2. Он снят в качестве эксперимента. Чтобы оценить насколько необходима вентиляция в современном доме/квартире с пластиковыми окнами и принятыми мерами по теплоизоляции.

Условия эксперимента. Спальня 13 квадратов (37 кубов), один человек и одна собака среднего размера. В доме вытяжная вентиляция, стояк на кухне и в котельной. В котельной установлен вытяжной вентилятор, который по таймеру работает пол ночи и пол дня. Приточки нет, доступ свежего воздуха через окна, которые имеют функцию проветривания и микропроветривания.

График уровня концентрации углекислого газа в спальне с закрытым окном и закрытыми дверьми

Информация для пояснения графика:

• Точка 1. С 20 часов — работа за компьютером, двери приоткрыты, окно закрыто.
• Точка 2. Окно открыли, двери приоткрыты, все покинули комнату.
• Между 1-2 в комнату возвращались, окно закрыли, потом открыли. Все это можно отследить по колебаниям уровня CO2.
• Точка 3. В 3-35 закрыты двери и окно, человек и собака спят.
• Точка 4. 9-20 утра, человек проснулся. Уровень CO2 — 2600 ppm, что значительно ниже крайней нормы. Окно открыли, уровень углекислого газа менее чем за час вернулся к норме (Точка 5).

Как видно из графика, большая часть ночи проходит при очень высокой концентрации углекислого газа. Это может быть причиной усталости, плохого самочувствия утром. В общем, все понятно. При желании, можете провести подобный эксперимент самостоятельно. Требуется лишь метеостанция с возможностью измерения уровня углекислого газа (с памятью). Глядя на результаты эксперимента, значение системы вентиляции переоценить сложно. Давайте разбираться как она работает.

В ванной комнате

Лучшим вариантом улучшения пропускной способности вытяжных отверстий в санузлах считается бытовой вентилятор. Убедиться в его необходимости несложно – достаточно поднести к вентиляционной решетке полоску газетной бумаги. Если она пристанет к ней, значит, интенсивность газообмена может считаться достаточной. Когда полоска бумаги не прилипает или отклоняется лишь немного, следует подумать о покупке бытового вентилятора.

В отличие от других помещений санитарные комнаты являются зоной повышенного риска образования плесени. Качественное проветривание ванной комнаты, туалета или совмещенного санузла – основа комфорта и экологической безопасности помещения. Влажная среда плюс застоявшийся воздух – идеальные условия для развития болезнетворных бактерий

Поэтому очень важно обеспечить хорошее проветривание таких зон

Иногда даже покупка бытового вентилятора не помогает достичь необходимого уровня проветривания санитарных помещений. Причиной этого могут стать плотные двери. Воздух не удаляется из помещения из-за того, что новому неоткуда взяться. Вентилятор удаляет газ, создается область пониженного давления. А возникающая разница давления выравнивается за счет воздуха, который выходит в вентканал из других квартир. Исправить эту ситуацию могут отверстия в дверях или создание негерметичного дверного проема, не препятствующего попаданию внутрь ванной комнаты воздуха из квартиры.

Выбор оптимального бытового вентилятора для ванной комнаты сделать несложно, опираясь на следующие рекомендации:

• Производительность устройства должна составлять не меньше 90 м3/ч.
• Вентилятор обязательно должен быть влагоустойчивым.
• Система с таймером включения-отключения устройства лучше прибора, который работает только при включенной лампочке.
• Бытовой вентилятор с обратным клапаном заметно надежнее вытяжных устройств без него.

Используя эти советы, можно выбрать качественный прибор для использования на кухнях, санузлах, ванных комнатах или других зонах с повышенной влажностью.

Приточное вентиляционное устройство

Вентиляция – это способ проветривания замкнутого пространства, который помогает:

1. наполнить помещение свежим воздухом;
2. создать особый микроклимат;
3. предотвратить появление плесени, грибка на стенах и потолке.

Приточная вентиляция со встроенным нагревательным элементом – это система, которая наполняет помещение свежим воздухом, прогретым до комфортной температуры, обогревает комнаты в холода (о приточной вентиляции подробно рассказано здесь). Современные вентиляционные устройства оснащены рядом полезных функций:

• регулировка температурного режима;
• регулировка мощности притока воздуха и т. д.

Вентиляционные устройства компактны и вписываются в жилой интерьер. Вентиляционные устройства с подогревом состоят из нагревательного элемента, решётки-фильтра, которая очищает поступающие воздушные массы от мусора, грязи, пыли, и дополнительных элементов, которыми оснащены не все системы (увлажнители, антибактериальные фильтры).

Внимание
Качественная система вентиляции регулярно наполняет помещение свежим, тёплым, очищенным, увлажнённым воздухом.

Можно ли отопить помещение встроенным в систему приточной вентиляции нагревателем?

Часто клиенты задают вопрос: можно ли отапливаться приточной вентиляцией, в ней же стоит водяной или электрический калорифер? Разберем эту ситуацию подробнее. В системе вентиляции всегда стоит нагреватель (водяной или электрический) на входе, для того, чтобы воздух с температурой -22С° догреть до +22С° и устранить разницу температур, составляющую 44 градуса (речь идет о предельном случае и очень холодном дне среди зимы).

Таким образом, назначение калорифера (водяного или электрического):

1. не дать холодному воздуху, который шел бы по воздуховодам, конденсироваться;
2. не дать холодному воздуху попасть в жилое помещение вообще, так как это будет не комфортно для жильцов. К тому же помещение сразу потеряет все тепло.

Если мы будем использовать нагреватель системы вентиляции для отопления помещения, то при глубоких минусовых температурах ему придется бороться с перепадом температур в 44 градуса, что повлечет за собой очень высокие затраты на электроэнергию либо на подогрев другим теплоносителем (водой). Система отопления устроена по-другому, в ней воздух циркулирует по кругу, и система отопления служит для поддержания температуры воздуха в помещении. Условно, для его подогрева от +15С° до +22С°. Перепад, как видим, довольно таки небольшой, как и нагрузка на систему отопления.Таким образом, использовать нагреватель приточной системы вентиляции для отопления не рационально. Исключение может составить только тот случай, когда в такой системе вентиляции стоит смесительная камера, которая позволяет переключать забор воздуха на систему вентиляции с забора с улицы на забор из помещения. Таким образом, воздух в системе отопления будет циркулировать по кругу и расходы на поддержание температуры соответственно будут минимальными также, как и в системе отопления. Летом смесительная камера будет работать в режиме прямотока, то есть забора воздуха с улицы, а зимой переключаться на режим полной или частичной рециркуляции. Что мы рекомендуем: использовать каждую систему по назначению. Система вентиляции с рекуперацией тепла – для притока воздуха, который попадает в помещение. А систему отопления – для поддержания оптимальных и комфортных для проживания температур в помещении.

Выполняем полный комплекс работ по вентиляции, кондиционированию, отоплению и водоснабжению в Киеве и области. Закажите консультацию или звоните по тел. (044) 221-93-35, (067) 939-29-29.

Пошаговая инструкция

Схемы и картинки

Перед монтажом мастера рекомендуют сделать набросок будущей вентиляционной системы на бумаге. Чертёж должен быть со всеми размерами и направлениями, чтобы было удобнее устанавливать готовую систему и делать расчёты. На клапанах отмечаются решётки и заслонки.

В любой схеме учитывают:

1. Воздушный поток должен идти от чистых помещений к загрязнённым: от спальни, детской, прихожей к кухне и санузлу (как установить вентиляцию в кухне и в санузле?).
2. Клапан приточной вентиляции с подогревом должен располагаться во всех комнатах и помещениях, не оборудованных вытяжкой (как установить вытяжку?).
3. Каналы вытяжки должны быть везде одинакового размера, без расширений или сужений.

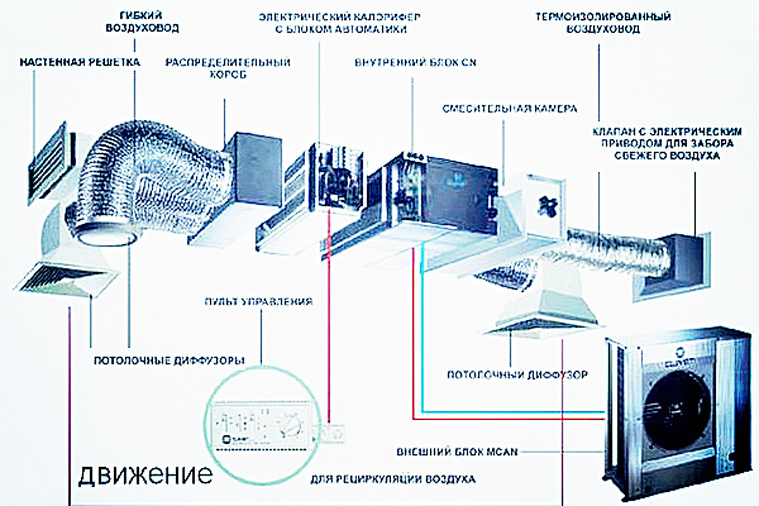

Схема воздуховодов вентиляции с подогревом в частном доме: Приточная вентиляция на стену с подогревом и приточным клапаном в разрезе: Простой чертеж вентиляции с обратными клапанами на воздуховодах: Чертеж расположения воздуховодов в квартире:

Расчёты

Чтобы система исправно работала, необходимо как можно точнее рассчитать её мощность. Для этого понадобятся все параметры помещения, через которые будет двигаться поток. Учитывают:

• количество этажей в доме;
• площадь комнат;
• планировку помещений;
• количество проживающих на общей площади людей;
• наличие бытовой техники (компьютеров, телевизоров, станков).

Расчёт системы вентиляции начинается с определения производительности по воздуху, измеряемой в кубометрах в час. Для расчётов нужен план дома или квартиры, где указаны комнаты и их площади.

Для каждой определяется количество подаваемого воздуха.

ВажноРасчёт обычно ведётся согласно требованиям СНиП. Например:

Например:

Например:

• для жилых помещений, где окна не открывают, расход должен составлять не менее 60 м³/ч на человека;
• для спальни — не менее 30 м³/ч на человека.

При расчёте учитываются только те люди, которые находятся в помещении регулярно (постоянные жильцы или работники).

Следующий этап — это расчёт воздухообмена по кратности. Этот параметр показывает, сколько раз в течение одного часа в помещении происходит полная смена воздуха

Важно обеспечить не менее одного воздухообмена

Монтаж

Для монтажа оборудования потребуются следующие инструменты:

• Перфоратор или алмазный бур.
• Молоток или кувалда, отвёртка или шуруповёрт.
• Гаечные ключи разных размеров и трещоточный ключ.

Этапы:

1. Подготовить плоскость для сквозного отверстия.
2. Выбрать его размеры, разметить пространство.
3. Пробурить сквозную дыру алмазным буром или перфоратором. Стенки отверстия загрунтовать.
4. В сквозное отверстие вставить трубу воздуховода. К ней монтируется корпус, вентилятор.
5. После установки воздуховода все щели вокруг трубы залить герметиком.
6. Проложить каналы под проводку для автоматизации работы устройства.
7. Установить все оставшиеся детали: фильтры, шумопоглотители, датчики температуры, решётку.
8. Систему проверить на работоспособность.

Подробнее об этапах установки вентиляционной конструкции в разных типах помещений, о существенных и значимых нюансах работ по монтажу вентиляции рассказано в отдельной публикации.

Приточную вентиляцию с функцией нагрева воздуха можно сделать самостоятельно своими руками, даже если нет опыта работы с вентиляционными устройствами. Главное — это действовать поэтапно, тщательно подготовиться к работе, начертив необходимые схемы и сделав правильные расчёты.

Системы вентиляции, обеспечивающие приток и обработку воздушных масс, поступающих непосредственно с улицы, как правило, используются исключительно в хозяйственно-промышленной сфере . Для бытовых условий такого рода системы не предусмотрены по умолчанию. Это одна из причин, заставляющая простых пользователей задуматься о том, чтобы собрать что-то похожее для домашнего использования. Но возможно ли это и каким образом можно решить эту задачу?

По большому счёту, возможно практически всё. Однако всегда есть ряд нюансов, которые следует учитывать. И об этом мы будем говорить в нашей статье – рассмотрим, что представляет из себя приточная вентиляция с подогревом своими руками и из каких основных узлов состоит. Обсудим вопрос домашней «приточки» с подогревом с точки зрения возможных решений этого вопроса, дополнив статью наглядными фото и тематическими видеороликами.

Виды систем

Вентиляция с подогревом бывает нескольких типов, их классифицируют по разным признакам: способ подогрева, место крепления, конструкция и пр.

Центральная и индивидуальная вентиляция

Все виды вентиляции можно разделить на 2 основных типа: центральная и индивидуальная (компактная, или бризер).

Центральная вентиляция используется в том случае, если необходимо снабжение чистым воздухом большого помещения. Она имеет высокую производительность.

Ее используют на производствах, ставят на общедомовые вентиляционные системы. Воздух нагревается от водяного или электрического калорифера, реже используется рекуператор. Стоит такое оборудование дорого.

Для индивидуальной вентиляции используют бризеры. Это компактные устройства, которые монтируют в квартирах и частных домах. Их обычно размещают на стене.

Монтаж осуществляется быстро, занимает не более часа. Поставить такое оборудование можно в любом жилище. Прибор имеет множество настроек, функцию климат-контроля, многоступенчатую систему очистки.

Активная и пассивная вентиляция

В этом случае используется разделение по возможности регулирования подачи свежего воздуха.

В пассивных конструкциях эта возможность отсутствует. Воздушные массы поступают за счет разницы давления между помещением и улицей.

Количество подаваемого воздуха зависит от скорости его движения, разницы температуры и уровня влажности. Чаще всего устройство монтируется на стену, оно представляет собой небольшой короб.

Активные вентиляционные системы позволяют управлять подачей воздуха. Внешне они похожи на пассивные, но блок управления позволяет регулировать не только температуру, но и интенсивность подачи потока.

По типу подогрева

Приточная вентиляция может отличаться по способу подогрева воздуха.

Выделяют следующие типы приборов:

• с рекуперацией. В этом случае поступающий воздух нагревается от выходящего. Используется в пассивных вентсистемах. Подходит для регионов с теплой зимой, т. к. при больших перепадах температур малоэффективна;
• с водяным подогревом. В этом случае для подогрева используется центральное отопление или бойлер. Позволяет значительно экономить на электричестве;
• электрические. В вентиляции используется ТЭН, который работает от электричества. Он нагревает  проходящий воздух до нужной температуры.

Другие типы

Также устройства подразделяются по способу нагнетания воздушных масс на естественные и принудительные. Во втором случае для их подачи используются вентиляторы.

Разделяют устройства и по типу управления. Есть автоматические устройства, управление которыми осуществляется с пульта ДУ или через приложение на смартфоне. Второй тип – ручные, настройки работы которых выставляются на стационарном блоке управления.

По конструкции выделяют моноблочные и монтажные. Первые состоят из одного блока, устанавливаемого на входе в вентканал. Их используют при монтаже приточки в стене или в оконной раме.

Приборы имеют малую производительность, подходят для малогабаритных комнат. Монтажные приборы состоят из множества элементов.

Их используют при обустройстве центральной вентиляции. Их мощности хватает, чтобы снабдить свежим воздухом многоэтажные здания, производственные цеха.

Как сделать самостоятельно?

Нормы расчёта

Все нормы рассчитываются на основе количества находящихся в помещении человек.

• кухни с электроплитами – более 60 кв. м;
• кухни с газовым оборудованием – более 80 кв. м;
• санузел – не менее 25 кв. м.

Оборудование и материалы

Для оборудования приточной вентиляции понадобятся:

• кувалда;
• несколько гаечных ключей;
• слесарный молоток;
• перфоратор;
• шуруповёрт;
• трещеточный ключ;
• струбцины.

Клапан прикладывается к окну с внутренней стороны стены. Фломастером отмечается место подачи воздуха на встраиваемом клапане. Проделывается отверстие размером 60 мм. Канал делается под уклоном 5–7 градусов по направлению к улице. Нужны утеплитель и воздуховодная труба. Пустоты вокруг трубы заделываются теплоизоляционным материалом

Важно Если под рукой нет утеплителя, то подойдёт монтажная пена. Для правильной работы клапана устанавливается шумопоглотитель (он может также присутствовать уже в комплекте). Внимательно изучайте составные элементы приобретённых материалов

Внимательно изучайте составные элементы приобретённых материалов.

Вентиляционную установку нужно укомплектовать фильтрами. Можно дополнительно установить обеззараживатели, увлажнители, другие подобные элементы. Для герметичности система вентиляции укомплектовывается фланцами и уплотнителями.

Что делать при нарушениях?

Если вы увидите что-то не так, вы можете сказать вашему работодателю. Необходимо сообщить об этом в письменном виде руководителю. Если реакция отсутствует и не ожидается положительных изменений (например, ремонт/улучшение вентиляции, установка увлажнителя воздуха), Вы можете пожаловаться в Роспотребнадзор или в Инспекцию по труду.

Заявление должно содержать личную информацию, быть подписано и лаконично изложено суть проблемы, избегая излишней информации, которая может ввести в заблуждение. О других требованиях к офисным помещениям Вы можете узнать в отдельных материалах у наших специалистов. Ознакомьтесь со стандартами освещения на рабочем месте, пожарной безопасностью и минимальными требованиями к площади в расчете на одного человека.

Руководитель должен поддерживать оптимальные условия влажности и воздухообмена, чтобы не нарушать права офисных работников. Несоблюдение требований и нарушения могут иметь последствия, начиная от штрафов и заканчивая временным прекращением деятельности.

Опыт эксплуатации

Наблюдения за расходом электричества:

• ноябрь 2012 — 613 кВт/ч (теплый месяц был)
• декабрь 2012 — 1208 кВт/ч
• январь 2013 — 1128 кВт/ч (не полный месяц — на новый год уезжали)

По расходу воздуха — держал все время на минимуме примерно 150-200 м3/час на всю квартиру. В целом результатом доволен.

Шума из решеток нет — то есть вообще нет.

Чтобы не сомневаться что вентиляция работает — наклеил на решетки новогодний дождик (на радость кошке).

Была жаркая неделя май 2013 — начал активно использовать кондиционер в режиме охлаждения.

• В режиме приточки расход порядка 300 м3/час (по 100 м3/час на комнату). Скорость на выходе из решеток — 1,2 м/с
• При включении канального кондиционера на максимальную скорость — расход — 600 м3/час, из них 300 м3/час с приточки и порядка 300 м3/час — рециркуляция. Скорость на выходе из решеток — около 3 м/с.

Субъективные наблюдения при работе кондиционера:

• Температура на выходе из решеток около 11 °C.
• Быстро охладить квартиру таким кондиционером (около 3,5 Квт по холоду) не получается. Но если он постоянно работает на минимальной скорости, то в квартире вполне комфортно (воздух на улице + 28).
• Основной комфорт, по моему мнению, достигается не за счет снижения температуры (не превышает 2-3 градусов), а за счет снижения влажности.
• Шум из приточных решеток не напрягает даже ночью. Решетки отлично регулируют воздушный поток, можно сделать так, чтобы не направлять на кровати детей.
• При скорости на выходе 2-3 м/с поток холодного воздуха проходит под потолком через всю комнату и нет сквозняка.

Из недостатков:

• Так как забор рециркуляционного воздуха сделан возле кондиционера, то в комнатах наблюдается существенный переток воздуха под дверью. При открытых межкомнатных дверях это не заметно, а вот если дверь закрыть — то чувствуется ощутимо.
• Нельзя регулировать температуру в отдельных комнатах. Вечером в восточной комнате хорошо, а вот западную хотелось бы еще охладить.

Циркуляция воздуха в помещении с естественной вентиляцией

Естественная циркуляция воздуха базируется на разности давлений между атмосферой внутри комнаты и за его пределами. Интенсивность обмена возрастает, при увеличении разности температур в комнате и вне нее. В основе этого процесса – физические законы – холодные потоки остаются внизу, а теплые концентрируется в верхней части комнаты.

Чистые массы поступают через открытые окна, форточки и щели. А вот использованный отводится через небольшие вентиляционные отверстия. Если система разработана и организована по правилам, то в доме воцарится мягкий и комфортный микроклимат.

Естественная вентиляции на кухне и в ванной

Для многоквартирных домов, где воздуховоды в ванной и на кухнях соединены вертикальной шахтой. Качество тяги напрямую зависит от высоты – она выше там, где длиннее шахта.

Если в комнате регулярно появляются неприятные запахи, а окна запотевают – это весомый повод для проверки работы вентиляционной работы

При готовке еды обеспечить эффективную циркуляцию воздуха на кухне очень просто. Достаточно закрыть форточку на кухне, а в самой отдаленной комнате дома открыть ее. За счет этого обеспечивается естественная тяга. Испарения и частички жира отводятся из комнат в небольшую сетчатую отдушину у потолка.

Если открыть форточку на кухне, то вытяжка не сможет функционировать. Все испарения устремятся в подъезд. Этим и объяснятся тот факт, что во многих подъездах присутствуют всевозможные запахи, готовящейся пищи.

Схема и особенности движения воздуха в жилых комнатах

В жилых комнатах с качественными стеклопакетами приток воздуха обеспечивается открытием окна. Но с приходом холодов, это довольно проблематично, поскольку помещение охлаждается практически за пару минут.

В столь безвыходной ситуации на помощь жильцам пришли инженеры-конструкторы. Они порекомендовали монтировать в стене (около окна) небольшие клапаны, напоминающие дыру с решеткой. Конструкция клапанов состоит из нескольких блоков. В некоторых моделях они монтируются прямо в оконные рамы.

После монтажа клапана, исключается необходимость в постоянном открывании окон. Чистый кислород оперативно наполнить жилую комнату. Главное – полная автоматизация процесса.

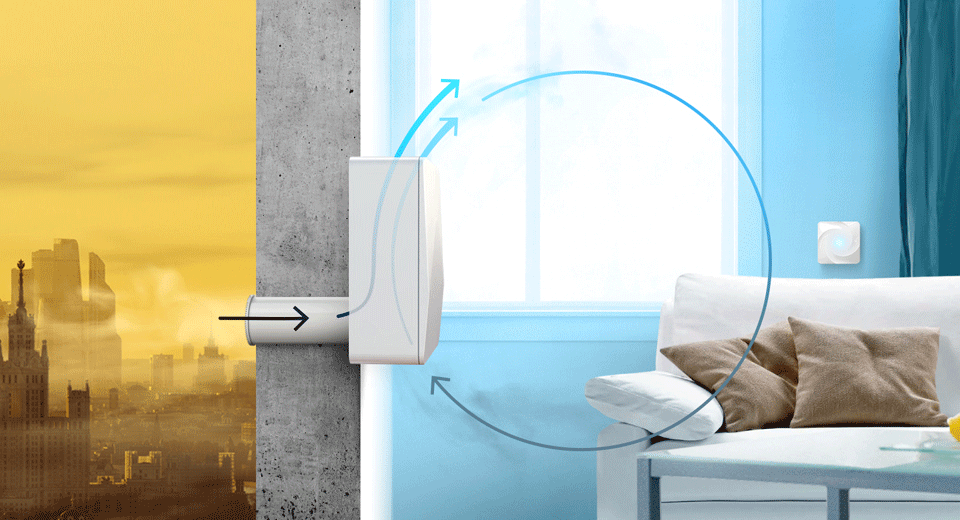

Принцип работы и место установки приточного клапана

Для воздухообмена важно оборудовать под дверью маленькую щель. При ее отсутствии, можно проделать несколько маленьких отверстий прямо в дверном полотне

А для сохранения дизайнерской привлекательности, щели аккуратно декорируют.
