Вентиляция для газового котла: как сделать приток воздуха, нормы и требования

Где лучше установить?

Расчет вентиляции котельной начинается с того, в какой части жилища находится отопительное устройство.

Расчет вентиляции в котельной зависит от того, где именно находится отопительное устройство

в отдельно стоящем здании;
на мансарде;
в пристроенной части дома;
в отдельной комнате, отведенной под такое оборудование.

Котлы, которые работают на сгорании сжиженного газа, запрещено располагать в подвальных помещениях. Удельный вес самого газа намного выше обычного воздух, поэтому если произойдет протечка, то его распространение по подвалу может привести к возгоранию. Для частных домов современные газовые отопительные системы требуют трехкратного воздухообмена, который будет максимально быстро и эффективно удалять переработанный газ из пространства жилища.

В соответствии с нормами приточная вентиляция в котельной с газовым оборудованием является необходимостью. При мощности более чем 30 кВт рассматривать необходимость монтажа котлов в жилой части дома запрещено. Котел мощностью менее 30 кВт может располагаться на кухне.

Решив установить такой котел, следует убедиться, что все требования соблюдены: площадь комнаты должна быть не меньше 15 квадратных метров, а высота потолка – 2 метра. В кухне или в другой комнате должны быть окна, площадь которых равна минимум 3 кв. см на 1 куб. м пространства.

Вентиляция газовой котельной обязана обеспечивать комфорт и безопасность

Поэтому важно следить над организацией процесса качественного притока чистого воздуха. При расположении котла на кухне, межкомнатная дверь располагается с зазором между полом (не менее 1 см)

А само отопительное оборудование должно устанавливаться рядом со стеной, защищенной от воспламенения. Минимальный зазор между устройством и простенком – 1 см.

Вентиляция кухни с газовой плитой

Очень часто на кухнях с естественной вентиляцией воздух не очищается должным образом. Это не сложно проверить. Просто выкурите одну сигарету и оставьте комнату закрытой на 15 минут. Если остаются следы дыма, это означает, что вентиляция не контролируется своей функцией. Причин может быть много: ошибка в проектировании здания, недобросовестная воля строителей, отсутствие должного ухода за установкой. Необходимо принять меры.

Требования СНиП 42-01 для газовых печей следующие:

потолки высотой не менее 220 см;
наличие вентиляционного проема или окна с вентилятором;
зазор между дверью и полом (или проемом) составляет не менее 0,25 квадратных метров.

Требования к вентиляции кухни с газовой плитой

Для обеспечения достаточного воздухообмена газовая плита должна отвечать следующим требованиям к вентиляции газовой плиты SNiP 42-01:

впотолка более 2 м 20 см;
наличие вентиляционного канала или окна с вентиляционным отверстием в верхней части;
под или в нижней части двери находится прорезь или отверстия общей площадью 25 квадратных дюймов и более.

Отток воздуха

Наиболее распространенным способом нормализации вентиляции над газовой плитой является установка вытяжки. Вентилятор удаляет воздух, плавающий над варочной панелью, запахи пищи и угарный газ. А широкий зонтик вытяжки направит дымы непосредственно в вентиляционные каналы. Таким образом, вытяжка обеспечивает принудительную вытяжку на кухне с газовой варочной панелью. Стоимость вытяжек варьируется в широких пределах и зависит от мощности, дополнительных функций, дизайна и производителя.

Есть два типа капюшонов:

с фильтрацией и рециркуляцией воздуха;
с выходом воздуха наружу.

Первый тип вытяжки нельзя назвать частью системы вентиляции, так как он никоим образом не участвует в воздухообмене. Однако последние полностью обеспечивают удаление паров. На месте которого с улицы подымается свежий воздух. Однако, если на кухне с газовой плитой есть пластиковые окна, необходимо дополнительно проветрить подачу.

Мощность навеса выбирается в соответствии с формулой:

M=O * 10

O – это объем воздуха на кухне, рассчитанный следующим образом:

O=H * L * S

H – высота помещения, L – длина помещения, S – ширина помещения.

Согласно правилам, разрешается устанавливать механическую вентиляцию для газового котла приточно-вытяжной системы в квартирах жилых домов, не нарушая при этом общую вентиляцию здания. Другими словами, нельзя выводить дымовой газопровод в шахту, полностью заблокировав вентиляционную решетку. В противном случае вентиляция в газовой котельной или кухне не будет работать при выключенном вытяжном вентиляторе.

Все секреты связи с капюшоном на видео:

Приток воздуха

Приток свежего воздуха, необходимого для нормальной работы газовых приборов и благополучия людей, обеспечивается воздухозаборными устройствами.

На рынке имеются следующие типы вентиляционных отверстий для вентиляции газовой печи в частном доме или квартире:

оконный впускной клапан. Клапан устанавливается в пластиковую оконную створку и работает автоматически или в ручном режиме. Во время особо сильных морозов он склонен к обледенению;
настенный впускной клапан. Требуется отверстие во внешней стене для установки. Есть модели с фильтрацией воздуха, могут быть автоматическими;
вентилятор. Навешивается на нижнюю створку пластиковой двери, питающейся от электросети. Не только фильтрует поступающий воздух, но и нагревает его.

В соответствии с нашими рекомендациями Вы можете самостоятельно установить любую из перечисленных воздухозаборных вентиляционных установок для кухонь с газовой плитой или котлом.

Организация вентиляции котельной коттеджа

Поскольку отопительное помещение представляет собой зону повышенного риска, для него не подойдет естественная схема вентиляции дома, когда вытяжные окошки находятся только в санузле и кухне. Для котельной либо обустраивают обособленную систему воздухообмена, либо подключают комнату к общедомовой. Существуют четкие правила организации проветривания отопительного помещения:

для бесперебойной работы котла воздух должен поступать в помещение в троекратном объеме;
оптимальная высота постройки — 6 м. Если на практике это реализовать невозможно, то при понижении потолка постройки на 1 м, кратность воздуха увеличивают на 25%;
чистый воздух подается через вентиляционную шахту, или отверстия внизу двери. При заборе с улицы их площадь рассчитывается в соотношении 8 см²/1 кВт мощности отопительного агрегата, с помещения — 30 см²;
дымоход в котельной должен иметь 2 отверстия — верхнее (для вывода продуктов горения из котла) и нижнее (для очистки конструкции от накопившегося мусора). Минимальное расстояние между ними — 25 см. Приточный канал должен располагаться в нижней части помещения (в зоне работы котла), а вытяжной — в верхней.

Котельня

Расчет системы воздухообмена в котельной

Чтобы вентилирование отопительного помещения было эффективным, его следует предварительно рассчитать. При этом учитываются:

габариты котельной (объем);
скорость, с которой воздух перемещается по вентиляционным каналам (минимум 1 м/с);
соотношение высоты потолка в помещении к коэффициенту кратности воздухообмена.

Произведем расчет естественной вентиляции для котельной габаритами 3х4м, где высота потолка составляет 2,8 м. Объем комнаты составит: 3х4х2,8=33,6 м3.

Рассчитаем воздухообмен: (6 (оптимальная высота потолка) -2,8 (реальная высота потолка) х 0,25+3 (увеличение кратности воздуха на каждый метр опускания потолка)=3,8.

Вычисляем показатель циркуляции воздуха в помещении: 33,6 м3 х 3,8=127,68 м3

На основе этих данных, по таблице определяется диаметр труб, необходимых для прокладки вентиляционных магистралей котельной — не менее 200 мм.

Диаметр труб

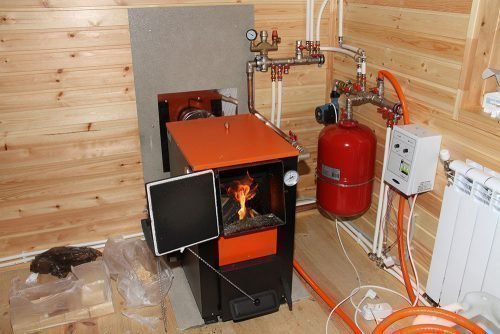

Требования к котельной (топочной) для твердотопливного котла (на дровах ,угле, пеллетах)

При проектировании и монтаже отопительного оборудования необходимо строго руководствоваться требованиями строительных норм и правил к помещениям котельных и топочных. От этого зависит ваше спокойствие или даже жизнь. Строительные нормы для котельной готовились не один год методом проб и ошибок, пожаров и заливов. Все котлы на твердом топливе (твёрдотопливные), можно устанавливать только в отдельных технических помещениях – топочных (для котлов большой мощности — в котельных). Ещё до устройства системы отопления на дровах или угле нужно позаботиться о том, как построить котельную (топочную) для дома. Требования к котельной для котлов на твердом топливе (твёрдотопливных котлов) влияют на строительные решения ещё до проектирования системы отопления, во время постройки дома, вот некоторые из них:

Объем котельной от 15 м 3 + 0,2 м 3 на каждый 1 кВт мощности котла, но не менее 7 м².
Естественно, что помещение для котельной должно быть нежилым и отдельное с одним входом.
Необходимо окно для естественного освещения из расчета 0,03 м 2 остекления на 1 м 3 котельной или топочной.

Если нельзя сделать естественное освещение, котельная должна иметь электрическое освещение с освещенностью по СНиП II-4-79 «Естественное и искусственное освещение». Дополнительно должно быть аварийное электрическое освещение.

Пристройка котельной должна размещаться у глухой части стены здания с расстоянием по горизонтали и вертикали от оконных и дверных проемов не менее 1 м.
Стена пристройки не должна быть связана со стеной жилого здания, эти стены должны иметь разные фундаменты.
Стены и пол котельной должны быть достаточно огнестойкими. Котельная отделяется от соседних помещений несгораемыми перекрытиями и стенами с пределом огнестойкости не менее 0,75 ч, а значит, стены оставляют кирпичными, или облицовывают керамической плиткой, в крайнем случае, покрывают слоем минеральной штукатурки.
Если котельная на первом, в цокольном или подвальном этаже она должна иметь выход непосредственно наружу при этом двери не должны иметь запоров и не запираться во время работы котельной. Ширина дверей входа в котельную должна быть не менее 80 см. Обязательно установить противопожарную металлическую дверь с пределом огнестойкости 0,6 ч, если дополнительный вход в котельную ведёт в дом. Дверь из котельной в дом должна быть на пружине и открываться в котельную. Стены и двери газонепроницаемы (герметичны). Дверь должна открываться наружу.
Высота потолка в котельной для твердотопливных котлов, должна быть не менее 2,5 м.
Устройство помещений и чердачных перекрытий над котлами в жилом доме не допускается.
Минимальное расстояние от передней части котла (от места закладки дров) до стены 2 м.
Естественно, что должно оставаться свободное место вокруг котла для свободного доступа, осмотра и очистки камеры сгорания и дымовых каналов от золы и сажи. Ширина прохода между котлами, или между котлом и стеной котельной – более 1 м. Ширина прохода между выступающими частями котлов и выступающими частями здания – более 0,7 м.
Также обязательно учесть требования выдержки расстояний до котла от производителя этих котлов (производитель обычно учитывает также удобство монтажа,чистки, эксплуатации и ремонта своих котлов.
Периодически остатки сгорания топлива (дров, угля, пеллет, топливных брекетов) — золу и шлак, выгребают из топки, заливают водой и выносят из котельной.
Обычно котёл отбирает воздух из помещения, а не с улицы, поэтому воздух в котельной предназначен для горения, и не должен содержать пыль, химически активные или горючие материалы с сильным запахом (пары растворителей, лаков, красок). В работающей котельной недопустимо появление пыли. Пыль приводит к отложению сажи в теплообменнике и снижает КПД твёрдотопливного котла.

Котельная в частном доме в отдельном помещении (встроенном или пристроенном)

Отдельные помещения-бойлерные для установки газовых котлов мощностью до 200 кВт должны быть отделены от остальных помещений негорючей стеной с пределом огнестойкости не менее 0,75 часа. Таким требованиям отвечает кирпич, шлакоблок, бетон (легкий и тяжелый). Требования к отдельным топочным во встроенном или пристроенном помещении следующие:

Минимальный объем — 15 кубометров. Высота потолков : при мощности от 30 кВт — 2,5 м; до 30 кВт — от 2,2 м. Должно быть окно с фрамугой или форточкой, площадь стекла не меньше 0,03 квадрата на каждый кубометр объема. Вентиляция должна обеспечивать не менее чем трехкратный обмен воздуха за один час.

В случае если котельная организована в подвальном или цокольном этаже, минимальный размер котельной будет больше: к обязательным 15 кубам добавляется 0,2 м2 на каждый киловатт мощности, которая идет на отопление. Также добавляется требование к стенам и перекрытиям, смежным с другими помещениями: они должны быть паро- газо- непроницаемыми. И еще одна особенность: топочная в подвальном или цокольном этаже при установке оборудования мощностью от 150 кВт до 350 кВт должна иметь отдельный выход на улицу. Допускается выход в коридор, ведущий на улицу.

Нормируется не площадь котельной, а ее объем, задается также минимальная высота потолков

Вообще, размер котельной в частном доме целесообразно выбирать исходя из удобства обслуживания, что, обычно, намного превосходит нормативы.

Особые требования к пристроенным котельным

Их не очень много. К пунктам, изложенным выше добавляются три новых требования:

Пристройка должна располагаться на сплошном участке стены, до ближайших окон или дверей расстояние должно быть не менее 1 метра. Выполнена она должна быть из негорючего материала с пределом огнестойкости не менее 0,75 часа (бетон, кирпич, шлакоблок). Стены пристройки не должны быть связаны со стенами основного здания. Это значит, что фундамент надо делать отдельным, несвязным и строить не три стены, а все четыре. Пристройка делается из негорючего строительного материала

Что надо иметь в виду. Если вы собираетесь устроить котельную в частном доме, а помещения подходящего объема нет или высота потолков немного ниже требований, вам могут пойти на встречу и потребовать взамен увечить площадь остекления. Если же вы планируете строительство дома, то надо выдерживать все требования, иначе проект вам никогда не согласуют. Также жестко подходят и к строительству пристроенных котельных: все должно соответствовать нормам и никак иначе.

Основные виды вентиляции для работы газовых котлов отопления

Существует два вида вентиляции, устраиваемой для эффективного и безопасного функционирования отопительных газовых котлов:

естественная;
принудительная.

Для наглядности действие этих двух видов вентиляции можно изобразить схематично.

Рассмотрим вкратце устройство и применение этих систем вентилирования помещений.

Естественная вентиляция

Средняя площадь частного дома 80-100 м2, поэтому для нормальной работы автономного отопления вполне достаточно естественной тяги. Для котла мощностью до 30 кВт необходимо иметь продушину диаметром в 15 см. Вентиляционный канал оснащается пластиковым патрубком и снаружи закрывается металлической сеткой, закрывающей доступ грызунам и препятствующей попаданию мусора.

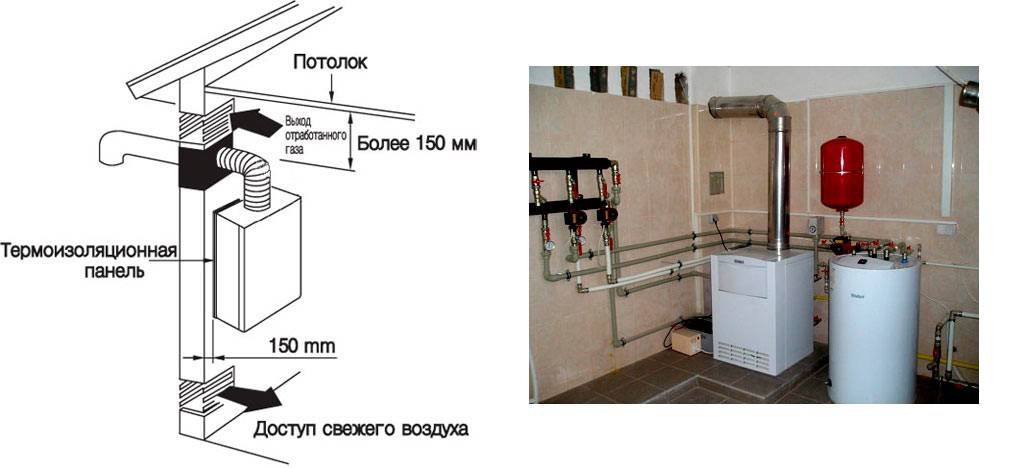

Вентиляция для газового котла в частном доме монтируется следующим образом. Верхний край вытяжной трубы закрывается «зонтиком», защищающим вытяжной канал от атмосферных осадков. С внутренней стороны на трубе устанавливается обратный клапан, который препятствует произвольному выходу воздуха наружу.

Вытяжка ставится непосредственно над отопительным котлом, тогда как воздуховод монтируется за топливной камерой.

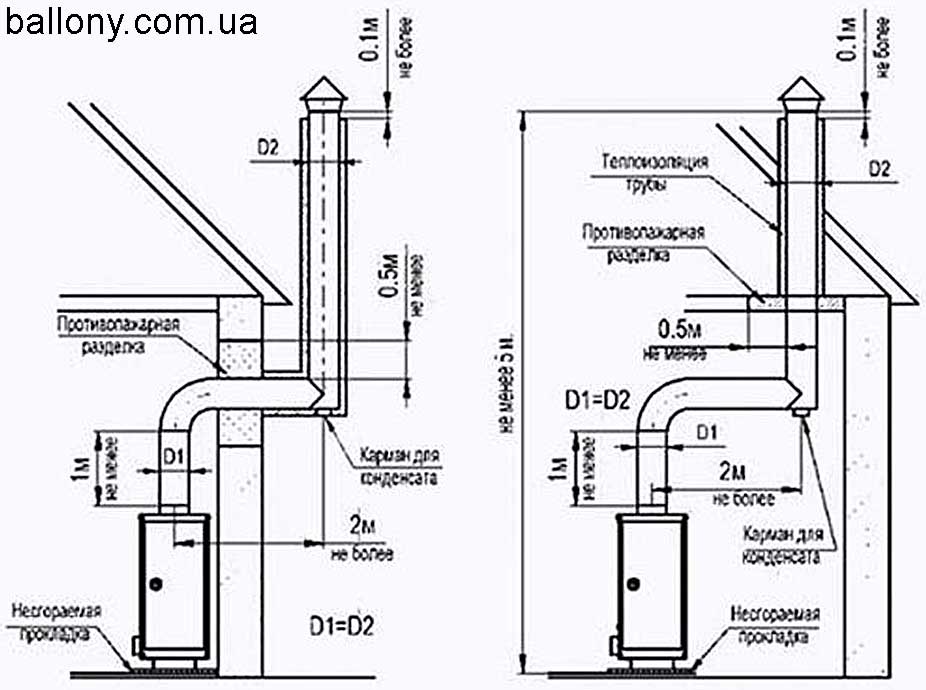

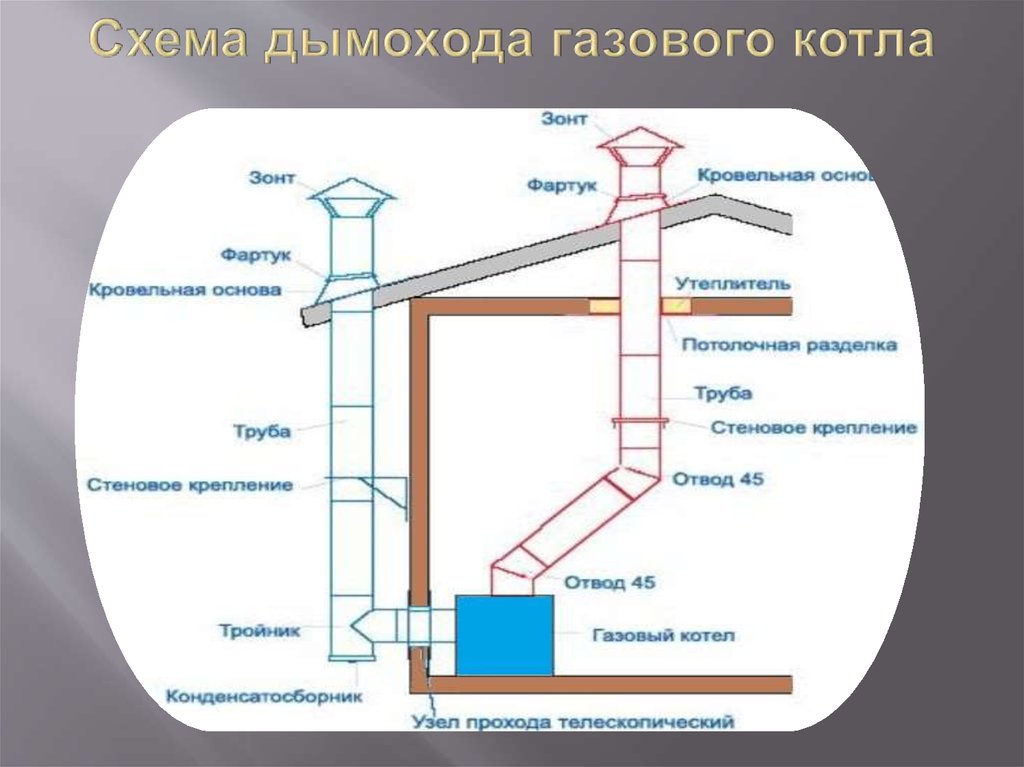

Эффективность вытяжки зависит от устройства дымохода, а требования к дымоходам закреплены в соответствующих СНиПах — диаметр дымохода определяется мощностью котла.

Пример: для котла мощностью в 24 кВт достаточно иметь дымоход диаметром 120 мм. При увеличении мощности котла диаметр дымовой трубы увеличивается. Газовые котлы мощностью свыше 100 кВт оснащаются дымоходами, диаметр которых составляет 230 мм. Важную роль играет протяжённость и степень возвышения верхней точки дымохода над коньком крыши — труба должна возвышаться над коньком не менее, чем на 0,5 м. В противном случае возможен подсос воздуха внутрь помещения.

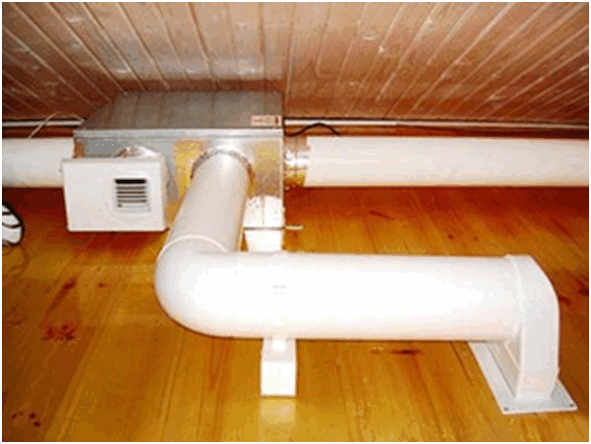

Принудительная вентиляция

Если параметры естественной вытяжки не удовлетворяют требования, указанные в инструкции по эксплуатации котла, можно воспользоваться оборудованием, оснащенным нагнетательным вентилятором. В большинстве случаев на газовые котлы устанавливаются канальные вентиляторы. Поступление воздуха в камеру сгорания осуществляется посредством работы вентилятора. Работающий нагнетатель создает область низкого давления, за счет чего воздух всасывается внутрь помещения.

Для котлов большой мощности с высокой интенсивностью горения и образованием большого объёма вредных веществ, необходимо устройство принудительной вентиляции. Рассчитать производительность принудительной вентиляции газового котла, устанавливаемого в частном доме, достаточно просто. Рассмотрим конкретный пример.

Габариты помещения котельной:

длина – 3,0 м;
ширина – 2,0 м;
высота – 2,2 м.

Перемножением параметров определяем объём помещения:

3м х м2 х 2,2м = 13,2 м куб. Округляем вверх до целых единиц, получаем 14,0 м куб.

За час воздух в котельной должен смениться трижды, поэтому:

14,0 х 3 = 42 м куб. То есть, вытяжной вентилятор в идеальных условиях должен быть мощностью 42 м куб/час. Но часть мощности будет затрачена на преодоление сопротивления при прохождении дымохода, поэтому к полученной величине следует добавить 40%:

42 х 1,4 = 58,8 (м куб/час).

Округляем значение вверх до десятков и получаем окончательную величину в 60 м куб/час.

Следует знать, что интенсивность приточной вентиляции

Устройство котельной

Отопительная система в частном доме включает в себя не только котел и трубы, но и другие, не менее важные для ее эффективного функционирования приборы и коммуникации, располагающиеся в котельной в частном доме по определенной, предварительно рассчитанной и заданной схеме.

Система отопления состоит из:

отопительного котла, являющимся генератором тепла. Благодаря сгорающему в камере сгорания котла топливу теплоноситель нагревается, и тепло от труб и радиаторов поступает из котельной в частном доме в помещение.
бака-водонагревателя. Предназначение бойлера – обеспечение обитателей частного дома горячей водой. По трубке, проходящей внутри бака-водонагревателя, циркулирует нагретый теплоноситель, за счет которого и нагревается вода в бойлере.
распределительного коллектора, состоящего из циркуляционного насоса, гидравлического распределителя и гребенки. Главное предназначение распределительного коллектора — максимально удобное распределение и циркуляция теплоносителя во всех аппаратах системы отопления. а также поддержание температуры теплоносителя.
расширительного бака, необходимого для компенсации повышения давления в отопительной системе вследствие нагрева теплоносителя.
группы безопасности, обеспечивающей защиту отопительного контура от избыточного давления и удаляющей излишки воздуха. В эту группу входят: манометр, воздухоотводчик и предохранительный клапан.
дымохода. От правильности расчета и установки дымохода в котельной в частном доме, монтаж которого выполняется по определенной схеме, в немалой степени зависит безопасность и коэффициент полезного действия отопительной системы.
трубопроводов, запорной арматуры, применяемой для перекрытия потока среды
системы подпитки, осуществляющей контроль снижения давления теплоносителя в отопительной системе при испарении или же различных других утечках.
автоматики, представляющей собой электронное устройство, благодаря которому осуществляется полное управление газовой котельной в частном доме.

Еще по этой теме на нашем сайте:

Монтаж котельного оборудования в деревянном доме Произведение многих работ, связанных с отопительной системой — это, как правило, ряд взаимосвязанных ответственных мероприятий, направленных непосредственно на достижение конечного успеха — безусловно, эффект состоит.

Правильный проект котельной – площадь и вентиляция При строительстве частных домов особое значение имеет устройство котельной, поскольку она должна полностью соответствовать разнообразным строительным нормам и правилам.
Оборудуем котельную в частном доме своими руками

Те, кто строит частный дом, обязательно сталкиваются с такой архиважной задачей, как оборудование котельной. Для того чтобы грамотно с ней справиться, а также избежать распространенных

ЦСП плита — применение для пола в частном доме Деревянный пол создает дополнительный комфорт в комнатах и благоприятную экологическую обстановку. Благодаря крепкому и ровному покрытию, которое создается при помощи цементно-стружечных плит, вы получаете в.

Обязательно ли нужна вентиляция котельной в частном доме, и почему?

Да, в котельных частных домов обязательно нужно организовать вентиляцию, которая соответствует стандартам СНиП.

В этом помещении вентсистема будет выполнять такие функции:

Обеспечивать приток кислорода для нормального горения. Если кислорода не хватает — любое топливо будет сгорать не полностью. Как результат — выделяется меньше тепла, тратится больше топлива для поддержания нужной температуры в жилых помещениях, ускоряется износ котла, внутри дымохода накапливается гарь.
Удалять угарный газ. Не все продукты сгорания могут удаляться через дымоход — в небольшом количестве они могут проникать в помещение. Если вентиляция не обеспечивает достаточный воздухообмен — концентрация угарного газа может повышаться до критических показателей, и проникать в другие комнаты.
Удалять газ при возможном пропуске. Со временем газовая линия до котла может утратить герметичность, и газ может накапливаться в помещении. Если этого не заметить — возможен взрыв или отравление.

То есть правильно обустроенная вентиляция топочной дает такой эффект:

уменьшается вероятность пожара или взрыва;
уменьшается вероятность отравления природным или угарным газом;
котел работает с полной отдачей, без превышения нагрузок (а значит может прослужить дольше без ремонта);
температура в доме поддерживается без избыточной нагрузки на котел и без превышения расхода топлива.

Главные правила и требования к вентиляции котельной согласно СНиП (+видео)

Нужна ли вентсистема — выяснили. Теперь про главные правила и требования ее обустройства.

Упрощенная схема вентиляции котельной

Котельная может обустраиваться в таких помещениях:

Отдельно стоящее строение или блочный модуль.
Пристройка.
Помещение внутри дома.
Кухня (допустимо, если мощность котла не превышает 30 кВт).
Чердак.

При строительстве частных домов топочные обычно обустраивают в отдельной комнате на первом этаже, по соседству с гаражом или другим помещением.

Требования и нормы обустройства котельных в частных домах регламентированы в СНиП 42-02-2002.

Из основных требований:

Требования к помещению, если котел ставится в отдельной комнате: объем — от 7.5 м³, площадь — от 6 м², высота потолков — от 2.5 м.
Котлы мощностью 30+ кВт — должны устанавливаться только в отдельном помещении. Котлы с меньшей мощностью — можно ставить на кухне.
При установке котла на кухне ее площадь должна быть более 15 м²
Помещение котельной должно иметь отдельную дверь на улицу.
Площадь сечения отверстий для притока: с улицы — от 8 см² на каждый 1 кВт мощности котла, из соседнего помещения (к примеру — из кухни, через стену) — от 30 см² на каждый 1 кВт мощности.

Расчет воздухообмена с формулой и примером (+видео с более подробными объяснениями)

Выбирать сечения вентиляционных каналов и мощность вытяжного вентилятора нужно исходя из нужного воздухообмена.

Чтобы рассчитать нужное количество воздуха, нужно знать:

Кратность воздухообмена. Согласно СНиП — для котельных составляет 3 (то есть за 1 час в помещении котельной воздух должен полностью обновиться 3 раза).
Объем помещения. Для измерения нужно высоту умножить на ширину и умножить на длину (все величины берутся в метрах).
Сколько воздуха нужно котлу для горения

Для газовых котлов (не важно — с открытой или закрытой камерой сгорания) в частных домах большая точность не обязательна, поэтому можно брать для расчетов 10 «кубов» воздуха на 1 «куб» газа. Для дизтоплива — 12.

Приведем пример — выполним расчет вентсистемы для котельной в отдельном помещении, пристроенном к дому:

Вычисляем объем помещения. Для примера возьмем размеры 2.5 х 3.5 х 2.5 = 21.875 м³. Для более точного расчета можно отнять от «общего» объема объем (размер) самого котла.
Смотрим в характеристиках своего котла, сколько газа максимум он сможет сжечь за 1 час. К примеру, у нас модель Viessmann Vitodens 100 (35 кВт), с максимальным расходом 3.5 «кубов». Значит, для нормального горения при максимальной нагрузке котлу нужно 3.5 х 10 = 35 м³/ч воздуха. На эту характеристику не распространяется норма про трехкратность, поэтому ее просто добавляем к результату.

Теперь выполняем расчет, используя все показатели:

21.875 х 3 (трехкратный воздухообмен) + 35 = 100 м³/ч

На всякий случай нужно сделать запас — в среднем до +20-30% от получившейся величины:

100 + 30% = 130 м³/ч (с округлением в большую сторону) должна подавать и удалять вентиляционная система в котельной при максимальной нагрузке на котел. Для примера мы взяли максимальный запас (30%), по факту можно ограничиться и 15-20%.
