Как самостоятельно демонтировать внутренний блок кондиционера

Чтобы снять со стены внутренний модуль, необходимо отсоединить от него все коммуникации — кабель, трубки для фреона и конденсата. Место скрутки трубопроводов находится, как правило, в нише корпуса, устроенной в нижней части. В зависимости от модели сплит-системы, применяется 2 способа добраться до этой ниши:

Разблокировать 3—4 пластмассовых защёлки, фиксирующих нижнюю часть блока к монтажной пластине. Отклонить низ корпуса от стены и вставить между ними любой стержень, извлечь из ниши жгут коммуникаций.
Если на вашей модели «сплита» защёлок нет, то нужно снять лицевую пластиковую панель, предварительно демонтировав жалюзи и дополнительные крышки (когда они есть).

Состав внутреннего блока сплит-системы

Когда вы добрались до жгута, сделайте на нём продольный разрез канцелярским ножом, что позволит отодвинуть утеплитель и ухватиться ключами за гайки. Не делайте слишком длинный разрез, иначе потом придётся менять теплоизоляционный материал. Дальнейшие операции выполняйте в таком порядке:

Двумя рожковыми ключами раскрутите стыки магистралей. Важный момент: сгон, припаянный к короткой трубке самого блока, нельзя вращать, его нужно удерживать ключом на месте, откручивая накидную гайку.
Концы трубопроводов замотайте изолентой или скотчем, дабы защитить от попадания грязи.
Найдите стык дренажного патрубка с выводящим трубопроводом и разъедините его. Не стоит резать гофру где попало, чтобы потом было удобнее её стыковать обратно.
Снимите крышку электрического отсека (находится справа на торце корпуса либо под лицевой панелью), сделайте с помощью маркера и скотча пометки, после чего открутите винты и отключите жилы кабеля. Винты затяните обратно и прикрутите крышку.
Когда все коммуникации отключены, возьмитесь за корпус с двух сторон и снимите с монтажной пластины, приподняв немного вверх. Передайте блок помощнику.
Демонтируйте монтажную пластину, открутив все дюбели.

Перед снятием блока крышку электрического отсека надо прикрутить на место

После снятия внутренней секции со стены поставьте на неё все открученные детали, затяните винты и наденьте монтажную пластину. Торчащие патрубки уложите в нишу, зафиксировав малярным скотчем. Этим же материалом закрепите открывающуюся переднюю панель, чтобы она не болталась при перевозке.

Если жгут коммуникаций короткий, то его можно снять вместе с блоком

Последний шаг — демонтаж коммуникаций, проложенных по стене либо внутри её. Здесь нет никаких сложностей, главное, — не перегнуть медные трубки под малым радиусом. От подобного обращения в месте изгиба уменьшается проходное сечение, а выровнять трубку с овальным профилем достаточно сложно. Из наружной стены жгут вытаскивайте аккуратно, чтобы не повредить утеплитель. Если отверстие было заделано монтажной пеной, то её необходимо вырезать по частям. По окончании жгут сверните в кольцо и скрепите скотчем.

10 важных нюансов при демонтаже кондиционера

Грамотный мастер при демонтаже может выполнить следующее:

проверить работоспособность сплит-системы;
снять блоки кондиционера без потери фреона;
проверить герметичность кранов;
«запечатать» трубки (скотчем или изолентой заматываются концы трубок во избежание попадания в них пыли);
собрать все детали (часто забывают пластину, кронштейны и пульт);
решить, отсоединять «трассу» от внутреннего блока или нет. В последующем она может пригодиться (вероятно, снизится стоимость монтажа). «Скрутить» и постараться не повредить имеющиеся материалы (трубки, кабель, дренаж и прочее);
проверить состояние кондиционера (требуется чистка или нет);
дать рекомендации по транспортировке (внешний блок транспортировать вертикально, внутренний блок желательно запаковать, пульт не потерять);
дать гарантии на работы;
в последующем установить снятый кондиционер (возможно, со скидкой из-за сохранения «трассы»).

Оставляйте ваши и подписывайтесь на новые статьи!

Post Views:
764

Снимаем кондиционер своими руками

Необходимые инструменты

Перед демонтажем климатического оборудования нужно приготовить инструменты:

Набор шестигранных ключей;
Разводной ключ (альтернативный вариант — газовый ключ);
Комплект рожковых и торцевых ключей;
Отвёртка;
Манометр;
Труборез.

Помимо инструментов, понадобится материал, который послужит для создания заглушек.

Перечисленными предметами пользуются при демонтаже кондиционера в квартире, на балконе или даче. Но чтобы снять бытовую технику, прикреплённую к стене многоэтажного здания, потребуется найти оборудование для выполнения работ на большой высоте.

Внешний блок

Демонтаж кондиционера начинают со снятия внешнего модуля — компрессорно-конденсаторного блока:

Процесс требует осторожности

На торце внешнего блока с помощью разводного ключа открывают заглушки вентилей;
Применяя шестигранный ключ, завинчивают жидкостной кран;
На полминутки включают кондиционер, установив режим охлаждения (для перетекания фреона во внешний модуль). В тот момент, когда компрессор начнёт работать лишь на втягивание воздуха, к вентилю от газового трубопровода прикрепляют манометр. После этого ожидают обнуления значений и немедленно перекрывают вентиль обратного забора хладагента;
Отсоединяют кондиционер от электросети. После этого нужно убедиться в отсутствии тока — вставить индикаторную отвёртку в клемму с фазой;
С помощью трубореза режут магистраль фреона и закрывают оставшиеся от неё края изолентой, чтобы через них в конструкцию не попал мусор, и не просочилась влага;
Срезают соединительные трубки, отступив от штуцеров примерно 20 см;

Отсоединяют дренажный трубопровод и провода, которые связывают между собой блоки. Конец каждого провода, а также дренажную трубку, обматывают защитной материей;
Откручивают от кондиционера болтики и гайки, используя при этом торцевой (можно рожковый) ключ. Эту работу обязательно проделывают вдвоём;
Взяв торцевую головку, снимают защитную арматуру и кронштейны со стены на балконе или здании.

Снимать кондиционер с фасада здания нужно со страховкой

Демонтированный кондиционер убирают в надёжную коробку, накрывая его со всех сторон пенопластом и упаковочной плёнкой. Чтобы во время перевозки оборудования не случилось поломки, его нужно ставить в автомобиль только вертикально.

Как снять внутренний модуль?

Сняв со своего места наружный блок, переходят к демонтажу внутреннего модуля. Эта работа тоже проводится пошагово:

С каркаса кондиционера снимают защитное покрытие;
Откручивают крепёжные детали;
Отсоединяют климатическое оборудование от сети и убирают связующие элементы, то есть магистраль фреона, кабеля между блоками и дренажную трубку;

Процесс осуществляется при помощи отвёртки

Раскрывают защёлки креплений и вынимают блок из пластины;

Чтобы блок было легче снять со стены, его подпирают плоскогубцами

Края медных трубок фреона закрывают специальным материалом, действуя так же, как при запечатывании трубок внешнего модуля.

Модуль кондиционера, снятый со стены в комнате, нужно поставить в картонную коробку, подложив со всех сторон пенопласт. После этого оборудование надо покрыть мягкой пузырчатой плёнкой. К перевозке внутреннего блока особых требований нет.

Видео-подсказки

Естественно, чтобы снимать кондиционер, нужно иметь представление об устройстве конкретной модели климатического оборудования. Если браться за это дело «вслепую», можно наделать кучу ошибок и сломать кондиционер.

Знания о том, как снять кондиционер со стены своими руками могут понадобиться в нескольких случаях:

если планируется переезд;
если необходимо провести ремонтно-восстановительные работы;
если планируется замена кондиционера на новый и нет желания платить за демонтаж старого.

Для начала при смене места расположения стоит разобраться с отсоединением кондиционера со стены полностью, то есть обоих блоков

В данном случае важно не только произвести качественный демонтаж, но и соблюсти правила транспортировки модулей сплит-системы

1 Можно ли демонтировать кондиционер

Демонтаж кондиционера с сохранением фреона можно осуществить своими руками в связи с переездом, заменой старой технику на аналогичную, переносом кондиционера в другое место, ремонтом, капитальной перестройкой и перепланировкой помещения. В последнем случае демонтаж нужно производить при превращении помещения в склад.

Достаточно купить специальный инструмент и знать о существовании некоторых технических тонкостей. Тогда появляется вопрос о необходимости затраты времени и сил при возможности вызова специалистов, которые могут произвести работы в течение короткого времени.

Это возможно сделать, но имеются несколько первопричин, по которым демонтировать кондиционер с профессиональной помощью не нужно:

цена является самым важным аспектом. Средняя цена на демонтаж сплита равна 4 тысячам рублей. Это касается небольших квартирных моделей. При наличии солидных габаритов у модели, то цена возрастет на 10 тысяч рублей. Достаточно много для бюджета.
вероятность попадания на монтажников, которые работают непрофессионально и некачественно. Желание некоторыми людьми иметь собственный бизнес приводит к тому, что они нанимают людей, которые не разбираются в своем деле. Они нанимают людей, которые не умеют осуществлять монтаж и демонтаж кондиционерного оборудования. По этой причине повышается шанс некачественного выполнения процедуры.

Но нужно понимать, что не всегда ручное снятие сплита может окончиться успешно. Часто проблема заключается в полной утечке фреона, который является достаточно дорогим. Цена нового фреона – не меньше 1500 рублей. По этой причине во время кондиционерного снятия всю работу нужно производить незамедлительно.

1.1 С сохранением фреона

Демонтировать сплит систему можно тремя способами. Традиционный метод заключается в закрытии во время сплита крана на выходе со внешним блоком. Через пару минут происходит перекрытие второго крана и выключения сплита. Для отключения системы следует позвать на помощь.

Шаги выполнения работ:

Открутить на краниках заглушки. Подсоединить измерительные системы в виде манометров. Следует быть аккуратным при этих процедурах во избежание получения ожога и использования перчаток.
Запустить кондиционер на охлаждение. Настроить самый низкий температурный режим.
Шестигранным ключом закрыть кран тонкой трубочки. По часовой стрелке закрутить гайку. Понизить давление на манометре.
Спустя двадцать секунд закрыть кран с трубкой. Немедленно отсоединить кондиционер из сети.

Второй способ заключается в отсутствии манометров. Последовательность такая же, как и в предыдущем случае, только без пропуска первого пункта. На четвертом этапе подождать.

Третий метод следует использовать при отсутствии другого понимания. К примеру, при отрицательной температуре на улице или отсутствии возможности дождаться мастера. При таком способе закрыть несколько кранов. Фреонный остаток убрать и открутить гайки.

Сохранение фреона

Климатическую технику можно снять тремя методами:

С хладагентом и сохранением давления в холодильном контуре. Для проведения работы требуется манометрическая станция которая есть в наличии у наших мастеров. Метод подходит для исправной техники, не требующей дозаправки охлаждающей жидкости.
С хладагентом без контроля по давлению. Способ используют, если после демонтажа внутреннего блока планируется замена фреона.
Без сохранения фреона. Если оборудование полностью вышло из строя или планируются серьезные работы, охлаждающая жидкость выпускается в воздух. Это нерациональный метод, к нему прибегают редко.

1.2 Без его сохранения

Без фреона рабочего внешнего блока демонтировать кондиционер можно, но потом его придется выкинуть. Причиной будет служить поломка компрессорного вакуумного насоса.

Как производится спуск фреона

Снять рабочий кондиционер можно несколькими способами.

Используется обыкновенная манометрическая станция. С ее помощью откачивается весь фреон.
Использование специальной станции, подключенной к баллону с двумя вентилями. Такое устройство выкачивает жидкий и газообразный фреон.

Первый вариант считается более простым. Однако для этого необходимо запускать кондиционер. А делать это можно, только если на улице не слишком холодно.

Второй вариант сложнее, но использовать его практически в любых ситуациях, даже когда холодно, и включать кондиционер запрещается. Кроме того, данный способ обладает ещё одним преимуществом: из конденсатора будет полностью откачан фреон. Благодаря этому допускается транспортировать кондиционер с места на место.

Использование такой станции позволяет провести демонтаж зимой

Факторы риска

Как и при любой другой работе с техническими приборами, следует строго придерживаться правил безопасности. Какие неприятности могут подстерегать мастера, принявшего решение о самостоятельном демонтаже кондиционера, рассмотрим ниже.

Итак, чего опасаться:

Прежде всего, следует помнить о возможности попадания пыли и влаги в камеру испарения – это не должно произойти ни в коем случае
Кондиционеры, заполненные хладагентом, транспортировке не подлежат, поскольку в процессе перевозки наружный заполненный фреоном блок может просто-напросто взорваться
Конструкционный насос, к сожалению, не рассчитан на длительную беспрерывную работу – так, противодавление через достаточно короткий промежуток времени может превысить допустимые показатели, и агрегат будет сломан
Нельзя ни в коем случае самостоятельно отвинчивать накидные гайки со штуцеров – обратное станет причиной покупки нового кондиционера
В процессе осуществления транспортировочной процедуры необходимо внимательно относиться к торчащим концам труб – снова же, их поломка приведет к необратимым для прибора негативным техническим последствиям
Если вы пользуетесь каким-либо самодельным инструментом, работая с защелками, сломать их очень просто, а также существует вероятность непроизвольно нанести вред испарителю

Самый лучший кондиционер теоретически может работать на протяжении не более 10 лет. По факту, на практике оказалось, что полный износ наступает уже на шестом году его эксплуатации. Возможно, в случае переезда либо продажи помещения оставить охлаждающую систему его новому владельцу, а самому приобрести новый агрегат – и возни с демонтажом меньше, и стимул приобрести новый более технически совершенный прибор появляется.

Инструкция по демонтажу кондиционера своими руками

Переходим непосредственно к деинсталляции.

Наружный блок

Отсоединяем фреонопроводы. Это можно сделать путём отвинчивания гаек, которыми магистрали прикручены к штуцерам наружного блока. К такому способу прибегают в том случае, если длина трубок позволяет использовать их на новом месте. Открытые штуцеры нужно надёжно заклеить изолентой или скотчем — это предотвратит их засорение.

Демонтаж наружного блока

Но в большинстве случаев фреонопроводы повторно не используют, тем более что их наращивание не допускается. Тогда трубки просто обрезают труборезом на расстоянии в 150–200 мм от штуцеров, сразу же зачеканивая их концы слесарными тисками.

Зачеканенные магистрали

Совет. Если известно, что кондиционер будет храниться в разобранном виде достаточно долго, трубки можно заполнить азотом и плотно закупорить. В отличие от воздуха, точнее, содержащегося в нём кислорода, азот не приводит к окислению материала.

После всех манипуляций с наружной части фреонопроводов необходимо снять теплоизоляцию.

Убедившись, что прибор отключён от сети, снимаем защитную крышку над местом присоединения электрокабеля. Его клеммы необходимо каким-либо образом пометить, чтобы избежать путаницы при подключении на новом месте. После этого нужно открутить зажимы, при помощи которых жилы прикручены к контактам наружного блока. Освободившийся конец кабеля прикручивают к фреонопроводам, которые после этого вручную выпрямляют, чтобы иметь возможность вытащить их через отверстие в стене.

Теперь откручиваем гайки, удерживающие наружный блок на кронштейнах, и вместе с помощником снимаем его, а затем и сами кронштейны.

Обратите внимание! Во время хранения и перевозки наружный блок должен быть в вертикальном положении

При транспортировке очень важно избежать тряски и ударов — для этого лучше поместить блок в коробку с предварительно уложенным в неё пенопластом

Отсоединение компрессора

Если демонтаж кондиционера производится с целью ремонта компрессора, последний нужно правильно отсоединить. Делается это так:

С наружного блока снимаются крышки.
После этого можно будет отсоединить от компрессора трубки всаса и нагнетания.
Отключаем провода, питающие компрессор и вентилятор.
Откручиваем крепления, удерживающие вентили и конденсатор.
Снимаем конденсатор, получая доступ к креплениям компрессора.
Снимаем компрессор.

Действуя таким образом, вы исключите риск повреждения трубопроводов обвязки. Ещё один плюс: появляется возможность вести ремонт нескольких элементов наружного блока одновременно, что позволит справиться с задачей быстрее.

Чтобы с компрессором можно было работать, нужно вылить имеющееся в нём масло.

В случае с поршневой моделью оно без проблем сливается через всасывающий патрубок. У спиральных и роторных моделей приходится просверливать днище (диаметр отверстия — 5–6 мм). Насквозь сверлить нельзя, иначе внутрь попадёт стружка. Оставляют тонкую перегородку, которую затем протыкают пробойником.

Как снять внутренний блок

Чтобы получить доступ к фиксаторам внутреннего блока, необходимо снять с него лицевую панель. Затем отсоединяют фреонопроводы, электропровода, отщёлкивают фиксаторы и снимают блок с направляющих.

Демонтаж внутреннего блока

Обратите внимание! На этом этапе обыватель сталкивается с некоторыми трудностями: при неосторожных действиях легко можно повредить защёлки испарителя

Соблюдать осторожность следует и при отщёлкивании фиксаторов, удерживающих блок на направляющих. Если их повредить, прибор не удастся прочно зафиксировать на новом месте и он быстро выйдет из строя из-за вибраций

Если их повредить, прибор не удастся прочно зафиксировать на новом месте и он быстро выйдет из строя из-за вибраций

Соблюдайте осторожность с защелками!

Сняв внутренний блок, откручивают монтажную пластину, извлекают из стены фреонопроводы с питающим кабелем и откручивают декоративный короб, уложенный вдоль наружной стены.

Демонтаж своими руками

Зная, как снять кондиционер самостоятельно, можно приступать к делу. Необходимо будет выполнить следующие шаги:

провести демонтаж наружного блока;
отсоединить и вынуть компрессор;
снять внутренний блок.

В инструкции, где рассказывается, как правильно демонтировать кондиционер, указывается необходимый инструмент. Состоит он из следующих вещей:

наборов откидных и рожковых ключей;
отвертки;
труборезов;
бокорезов;
тисков;
пассатижей.

Снятие наружного блока

Снятие кондиционера своими руками начинается с демонтажа наружного блока. Это делается в случае перестановки всего устройства на новое место. Если же производится ремонт оборудования, то внешний блок снимать не нужно.

Работы проводятся в следующем порядке:

Откручивается шланг манометра, по которому подается хладагент. На это место ставится заглушка.
Отворачиваются гайки, которыми медные трубки крепятся к штуцерам. Все они отгибаются в сторону. Используя изоляционную ленту, закрываются отверстия, чтобы в них не попала пыль и грязь.
Отсоединяется кабель. Для этого аппарат обесточивается, снимается над фреоновыми вентилями защитная крышка. Под ней располагаются клеммы. Прежде чем вынимать провода, на них следует наклеить скотч и подписать расположение. Затем они отключаются и убираются вместе с кабелем.
Внешний блок крепится к кронштейну четырьмя гайками. Их необходимо открутить. Корпус блока обвязывается веревкой и с помощью двух человек снимается.
После этого идет демонтаж кронштейна. Для этого откручиваются четыре анкерных болта. Предварительно внутрь помещения затягиваются все выровненные трубки.

Человеку, у которого есть опыт такой работы, не требуется откручивание медных трубок от штуцеров. Они просто откусываются у основания крепления. При этом концы пережимаются и автоматически герметизируются. Во время обратного монтажа идет их развальцовка и прижатие разведенного конца гайками.

Изъятие компрессора

В случае ремонта кондиционера после снятия блока, расположенного снаружи помещения, требуется отсоединить и вынуть компрессор. Делается это по следующей инструкции:

Со снятого блока снимается крышка.
Убираются от компрессора все трубки: всасывающая и нагнетающая.
Отключается электропроводка.
Дальше необходимо снять крепления, которые прихватывают конденсатор и вентили.
После снятия конденсатора появляется возможность изъятия компрессора.

Для дальнейшего его ремонта требуется слить масло. Если это поршневая модель, то оно убирается через патрубок. Сложнее обстоит дело со спиральными и роторными изделиями. У них в днище сверлится отверстие. При его изготовлении сверление ведется не на сквозную, чтобы внутрь не попала грязь. Оставляется незначительная перегородка, которая потом протыкается тонким штырем.

Со снятым компрессором появляется возможность ведения других ремонтных работ, поскольку открывается доступ до внутреннего пространства оборудования.

Отсоединение внутренней части

Согласно инструкции, чтобы снять внутренний блок кондиционера, нужно от него отсоединить кабель и трубки. Для этого необходимо добраться до ниши, где расположены все места скрутки трубопроводов.

Это делается двумя способами:

Нижняя часть блока крепится к монтажной пластине при помощи пластмассовых защелок. Они снимаются. После этого корпус откланяется от стены помещения, в зазор вставляется какой-нибудь предмет и жгут вынимается.
При отсутствии защелок демонтируются жалюзи, а затем лицевая панель.

Добравшись до жгута, на утеплителе делается небольшой разрез, чтобы появились гайки. Затем работа ведется в следующем порядке:

При помощи двух ключей осуществляется раскручивание гаек. Сгон трубы блока не вращается, а удерживается ключом.
Все отверстия заматываются изоляционной лентой, чтобы через них не попадала грязь.
Разъединяются выводящий и дренажный патрубки.
Откручивается проводка, которая находится под крышкой специального отсека.
Открутив все коммуникации, верхний блок снимается с монтажной пластины.
Сама пластина держится на дюбелях, которые тоже откручиваются.

Чтобы трубки и провода не болтались, они собираются и прикрепляются скотчем. К блоку крепится монтажная пластина.

Порядок демонтажа сплит-системы

Вакуумирование фреонового контура

На внешнем блоке кондиционера открутить все заглушки на двухходовом и трехходовом клапанах.
Подключить манометрический коллектор к заправочному штуцеру трехходового клапана (он обычно больше по размеру двухходового, а трубопровод толще). Необходимо помнить, в штуцере имеется ниппель, через который при подключении шланга может выходить газ и компрессорное масло.
Включить кондиционер в режим охлаждения.
Задать на пульте управления кондиционером минимальную температуру.

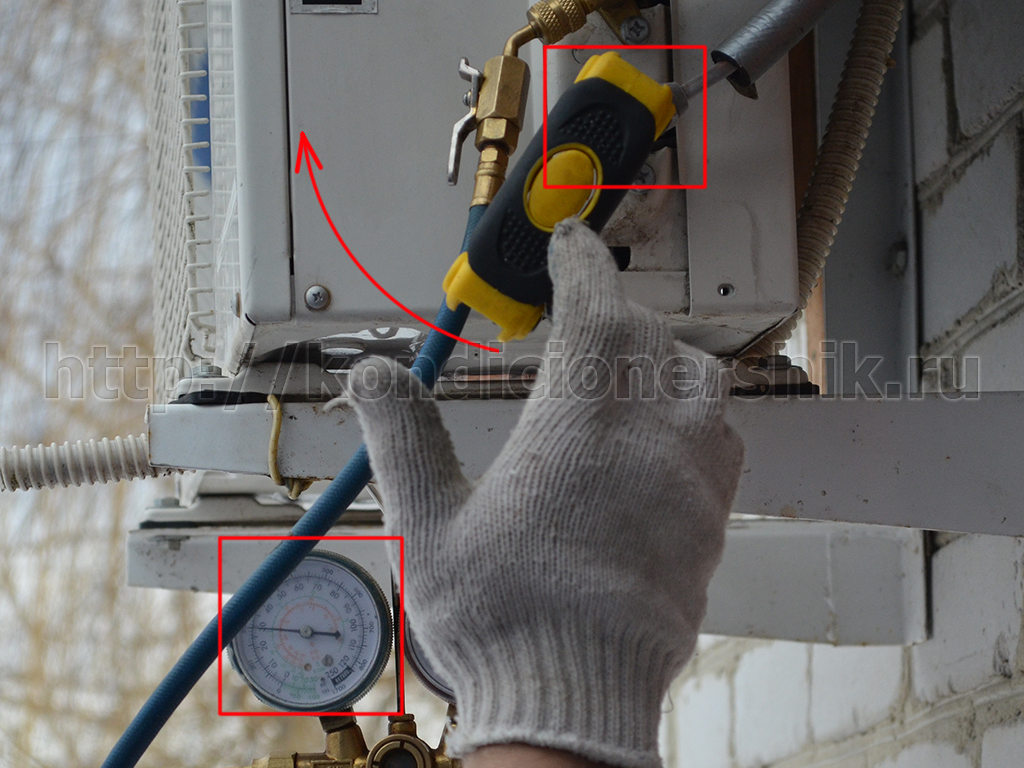

Перекрыть шестигранным ключом подходящего размера двухходовой клапан (меньший по размеру).
Контролировать по манометру уменьшение давления во фреоновом контуре.
При падении давления в газовом контуре ниже нуля (фреон полностью перекачен во внешний блок и в трубопроводах вакуум) перекрыть шестигранным ключом трехходовой клапан.
Как только трехходовой клапан будет полностью закрыт, необходимо сразу выключить кондиционер.
Закрутить на свои места все заглушки.

Демонтаж внешнего блока

После того, как в трубопроводах не осталось фреона можно приступать к демонтажу сплит-системы.

Открутить (если не предусматривается демонтаж трубопроводов) или перекусить бокорезами трубопроводы, отсоединив их таким образом от клапанов внешнего блока. При повторном монтаже сплит-системы, для качественной герметизации соединения трубопроводов с клапанами, потребуется заново вальцевать медные трубки. Поэтому для защиты медных трубопроводов и клапанов внешнего блока от попадания грязи и влаги целесообразней их перекусить и зачеканить.
Если гайки с трубопроводов просто откручивались, то на их место необходимо установить заглушки или защитить от попадания мусора и влаги в полости клапанов другим способом (изолентой).
Отсоединить провода от внешнего блока и при необходимости промаркировать.
Отсоединить наружный блок от кронштейна.
Снять наружный блок соблюдая правила техники безопасности (можно использовать веревку или фал).
Снять со стены кронштейны (при необходимости).
Упаковать наружный блок.

Демонтаж внутреннего блока

Демонтаж внутреннего блока необходимо выполнять аккуратно, чтобы не повредить корпус блока, и не деформировать трубки испарителя припаянные к теплообменнику в самом блоке.

Изучить по инструкции порядок расположения и конструкцию креплений и защелок внутреннего блока. Отщелкнуть нижние защелки корпуса блока от монтажной пластины. Если в конструкции корпуса внешнего блока не предусмотрена фиксация его в открытом положении, то зафиксировать его подручными средствами или обратиться к помощи товарища. Вскрыть термоизолятор трубопроводов внутреннего блока. Открутить или перекусить (отступив расстояние 5-7 см от гайки со стороны внешнего блока) бокорезами медные трубки фреонопровода

При откручивании гаек необходимо использовать два ключа и действовать осторожно, чтобы не деформировать трубки. Зачеканить обрезанные концы трубок или закрыть полости защитными заглушками

Отсоединить (или обрезать строительным ножом) дренажный патрубок. Необходимо иметь ввиду, что в трубке может находиться оставшаяся вода. Открыть крышку электрической магистрали внутреннего блока и отсоединить электрические провода (при необходимости подписать или пометить их). Снять внутренний блок с монтажной пластины. Обычно верхняя часть корпуса внутреннего блока висит на креплениях, расположенных в верхней части монтажной пластины и снять его просто. Снять монтажную пластину. Упаковать внутренний блок.

Обычно верхняя часть корпуса внутреннего блока висит на креплениях, расположенных в верхней части монтажной пластины и снять его просто. Снять монтажную пластину. Упаковать внутренний блок.

Демонтаж трубопроводов, дренажа и электрических коммуникаций

Если трубопроводы, дренажный шланг и электрическая магистраль наглухо замурованы в стену, то не остается ничего другого, как просто обрезать все коммуникации в местах их входа в помещение и выхода из него.

Если существует возможность их удаления не нарушая целостности, то необходимо вытянуть сначала наиболее поддающуюся часть трассы, а затем остальную. Перед извлечением трубопроводов необходимо снять гайки, обрезав трубку с использованием трубореза или бокорезов. Концы всех коммуникаций выпрямить и надежно замотать изолентой, чтобы ничего не мешало извлечению и не попала грязь и влага в полости.

После извлечения трассы необходимо аккуратно, чтобы не переломить и не деформировать медные трубки, смотать трубопровод, кабели, дренажный шланг и упаковать.

Теперь демонтаж сплит-системы можно считать выполненным полностью.

Демонтаж

Прежде чем осуществлять демонтаж внешнего блока, надо отсоединить медные трубки, но на практике их повторно не используют, т. к. наращивание их категорически запрещено. Надо отрезать их на расстоянии около 200 мм от штуцера и зачеканить срезы для полной герметизации.

Наружный блок

Инструкция гласит: после работы с медными трубками надо удалить теплоизоляцию, как правило, все мастера работают вдвоем, один внутри помещения, а второй снаружи. Таким образом, демонтаж производится быстрее: напарник отключил электроэнергию и теперь можно отсоединять провода в месте их подключения, предварительно пометив клеммы.

Трубки выпрямляются вручную, чтобы они без помех прошли через отверстия в стене, к ним прикручивают и конец кабеля для его удаления вовнутрь помещения.

После этого откручиваем гайки, которые удерживают наружный блок на специальных кронштейнах, вдвоем с помощником аккуратно снимаем блок и перемещаем его вовнутрь квартиры. В последнюю очередь снимаются кронштейны со стены здания.

Компрессор

Иногда производится демонтаж только наружного блока, например, если необходимо отремонтировать только компрессор, а внутренний блок кондиционера остается на месте. Во время аналогичных операций внутренний блок сплит-системы также не трогают.

Главное условие — правильно демонтировать компрессор:

снимаем крышку с наружного блока;
затем отсоединяются трубки всасывания и нагнетания;
отключается вся электрическая проводка;
откручивается крепеж конденсатора и вентилятора;
удаляем из корпуса блока конденсатор;
доступ к компрессору открыт — удаляем крепления и демонтируем его.

При таких действиях исключается риск нанести повреждения трубопроводам и появляется реальная возможность произвести ремонт других элементов, расположенных в корпусе наружного блока, при необходимости.

Внутренний блок

Демонтаж внутреннего блока кондиционера имеет свои весьма специфические нюансы, без знания которых все ваши усилия будут бесполезны, а в некоторых случаях неосторожные действия могут привести к поломке довольно нежных креплений, например, защелок испарителя или фиксаторов, удерживающих блок на направляющих.

Снять внутренний блок системы кондиционирования получится только после удаления лицевой панели, потом еще требуется отсоединить всю электропроводку, подводящие и отводящие трубки фреона

Разбирать сплетение проводов надо осторожно и без суеты. Но и это еще не все испытания — производители надежно закрыли доступ к защелкам испарителя, чтобы демонтаж проводили только специально обученные люди

Доступ закрывает крышка, фиксаторы которой довольно плотно прижаты к стене — к ним можно подобраться, используя две отвертки с очень тонким жалом. Ваш напарник должен придерживать во время этого трудоемкого процесса весь блок.

Сняв испаритель, можно открутить монтажную пластину, которая закрывает доступ к питающим изделие электропроводам и трубкам фреонопроводки, скрытых в специальном желобе внутри стены. Последним откручивают декоративный короб, который идет вдоль наружной стены до самого наружного блока.

Отсоединенные провода аккуратно скручиваются и складываются в отдельную коробку для транспортировки. В помощь домашним умельцам есть видео, как демонтировать кондиционер своими силами, не обращаясь к специалистам:

https://youtube.com/watch?v=vUIOsod1aKE

Демонтаж наружного блока

Демонтаж сплит системы своими руками осуществляется несколько трудней, нежели аналогичный процесс с моноблочными кондиционерами вроде оконного или мобильного. В таких случаях требуется всего лишь перекрыть каналы подачи хладагента, включить девайс и подождать, пока вещество его покинет, чтобы не навредить окружающему помещению

Затем кондиционер выключают из сети, отсоединяют слив, осторожно снимают с креплений и отсоединяют патрубки, чтобы можно было окончательно снять девайс – абсолютно ничего сложного

Люди, думающие, как снять сплит систему, должны понимать, что первым делом осуществляется демонтаж наружного блока системы кондиционирования. Изначально нужно хотя бы вкратце ознакомиться с архитектурой девайса. На наружном блоке находятся два штуцера, поверх которых закручены крышечки. Визуально хорошо заметно отличие между этими патрубками: трубка, подсоединенная к первому, толще – это подводящий, или паровой, трубопровод; второй патрубок относится к отводящему, или жидкостному. Под крышечками находятся гайки, регулирующие подачу или отвод хладагента. Возле подводящего штуцера находится ниппель, благодаря которому стравливают фреон из кондиционера.

Согласно инструкции, отображающей, как правильно демонтировать сплит систему, снятие наружного блока осуществляется посредством следующих этапов:

С обоих патрубков снимают разводным ключом крышки, чтобы получить доступ к вентилям подводящего и отводящего трубопроводов.
К ниппелю парового штуцера подсоединяют манометрический коллектор.
Включают систему на всю мощность в режиме «охлаждение».
Затем, когда из внутреннего блока начал идти поток холодного воздуха, шестигранным торцевым ключом перекрывают вентиль жидкостного патрубка и внимательно следят за давлением хладагента в газообразном агрегатном состоянии благодаря манометрическому коллектору. Отдельные специалисты отмечают, что подключить манометр можно и после запуска системы, так как, по их заявлениям, таким образом можно избежать лишней течке компрессорного масла из сплит системы.
Когда давление падает ниже отметки нуля, вентиль парового патрубка перекрывают торцевым шестигранником и быстро выключают систему кондиционирования. Выполнив эти условия, весь хладагент будет находиться в конденсаторе наружного блока.
На этом этапе уже можно отсоединять трубопроводы от системы. Жидкостный парубок обычно откручивается без особых усилий, а вот с паровым всё не так просто. Дело в том, что, отсоединяя её, можно что-то оборвать или чему-то повредить, злоупотребив силой. Поэтому рекомендуется при откручивании гайки разводным ключом придержать вентиль, накрутив на него крышку, чтобы не повредить резьбу. В таком случае, когда все трубопроводы отсоединены, нужно быстро вентили закрыть крышечками или, если таковые отсутствуют, заглушить изолентой. Это предотвратит попадание в систему различных загрязнителей и обезопасит её. Другой способ отсоединить трубопроводы, который тоже обычно практикуется – обрезать медные трубки на расстоянии около двадцати сантиметров от парубков труборезом

Затем незамедлительно нужно их осторожно сдавить и согнуть под углом в 180°, чтобы внутрь ничего не попало. Ни в коем случае нельзя этим пренебрегать

Все трубы должны быть закрыты.
Работа с наружным блоком подходит к концу. Остаётся отсоединить электрические коммуникации с помощью крестовой отвертки.
И вот последний этап – необходимо отсоединить внешний блок системы от укреплений. Обычно он прикручен к ним четырьмя болтами М8, но могут также встречаться М6 и М10. Открутив всё, блок аккуратно ставят на устойчивую поверхность (можно на землю) и разбирают крепления – всё-таки могут пригодиться для установки системы в дальнейшем.

Если кондиционер демонтируют временно, чтобы отвезти в ремонт, нет никакой необходимости снимать кронштейны, разобрать всегда успеется.

Демонтаж наружного блока может оказаться довольно сложным мероприятием
