Бюджетное видеонаблюдение на даче через телефон с удаленным доступом через интернет

Настройка ПК

Чтобы оборудование работало правильно, его нужно настроить и установить соответствующее программное обеспечение. Зачастую производителю включают программные софты в комплект. Помимо них существует множество аналогичных решений, функционал которых может оказаться не менее привлекательным.

Проводные аппараты, работающие при помощи видеорегистратора, а также беспроводные камеры, функционирующие при помощи роутера, настраиваются следующим образом:

подготавливается программа DVR-клиент;
вводится пароль и название пользователя;
открывается опция «Настройки» и в поле для ввода текста выбирается значение «Добавить зону»;
далее в предложенных значениях выбирается вариант «Найти устройство» – после программа самостоятельно отыскивает присоединённый к компьютеру регистратор и отображает устройства, которые к нему подсоединены;
для просмотра изображений, выделяются устройства, и нажимается клавиша «Добавить»;
формат записи устанавливается в меню «Настройки».

Как подключить видеонаблюдение от Ростелеком

На главной странице http://rt.ru в верхнем меню кликните по разделу «Видеонаблюдение».
Ознакомьтесь с тарифными планами и выберите интересующий.
Нажмите на оранжевую кнопку «Купить».
Система предупредит вас, что рассрочка является актуальной услугой исключительно для действующих клиентов Ростелекома, которые пользуются домашним интернетом.
Если вы пользуетесь им, выбираете соответствующий пункт. Если нет — «Добавить интернет Ростелекома».
Откроется окно с заявкой на подключение услуг/услуги. Требуется указать ФИО, адрес проживания, контактные данные, электронную почту, удобное время для звонка и так далее. Вы также видите стоимость подключения, размер единовременной платы и цену на абонентское обслуживание.
После заполнения всех данных пролистайте страницу вниз и кликните «Настроить». Здесь вы видите, что входит в заказываемую услугу. Это доступ к облачному хранилищу и техника для записи видео.

Теперь вам остается только нажать на кнопку «Оформить заявку».
Дождитесь звонка представителя Ростелеком, который сообщит о необходимых дальнейших действиях.

Какие нужны программы

Наиболее популярными считаются камеры IP, работающие по локальной сети через роутер. Программное обеспечение подбирается с учётом вида камеры, которая устанавливается к системе.

Большинство изготовителей включают в комплект специализированное программное обеспечение, выполняющее множество полезных возможностей:

транслируют видео с устройств непосредственно в сеть;
активизируют режим записи во время включения датчика движения;
записывают видео в установленные временные промежутки и многое другое.

Помимо программного софта, к комплекту, включающему в себя более 10 камер, специалисты рекомендуют использовать вспомогательные элементы и дополнительные приборы, а именно:

бесперебойники;
анти грозовую защиту;
запоминающее устройство для сохранения информации.

Настройка удаленного доступа к регистратору через интернет с помощью DDNS сервисов

Итак, начнем с того, что такое проброс портов. Мы задали в видеорегистраторе статический IP для локальной сети. Теперь его нужно указать нашему роутеру, что по этому адресу находится именно регистратор, чтобы при обращении к нему извне мы попадали именно на наше устройство.

Я буду показывать на роутере Zyxel Keenetic, но как вы знаете, везде интерфейс примерно идентичен.

Заходим в Домашняя сеть > Серверы (он еще может обозначаться как проброс портов, переадресация портов…)
Ставим галочку в пункте «Перенаправление портов».
Теперь прописываем следующие значения:
- В пункте «Порт» — веб-порт для нашего регистратора, т.е. 80
- В пункте IP — соответственно его ай пи, т.е. 192.168.1.10
- Описание — Задаем любое название нашему перенаправление
Будет выглядеть примерно так:
И делаем то же самое еще раз для порта 9000 (медиа-порт в регистраторе). Если вы используете видеорегистратор фирмы Polyvision, то дополнительно потребуется сделать то же самое с 8000 и 90.

На этом можно было б остановиться, если б был выделенный IP для нашего интернет-соединения. Но его нет, поэтому продолжаем дальше.

Теперь нам необходимо присвоить нашему динамическому внешнему IP определенный домен в интернете. Мы зарегистрируемся в бесплатном сервисе, предоставляющем данную услугу. Получится, что роутер, подключившись к интернету и получив внешний IP, запоминается этим сервисом и назначает ему зарегистрированный нами интернет-адрес, по которому мы будем заходить, чтобы посмотреть видеотрансляцию с камер.

Переходим по адресу no-ip.com, заводим учетную запись и добавляем свой бесплатный домен, например на servegame.com. Я дам название myvideoreg.servegame.com

В разделе «Host Type» поставьте галочку на «Port 80 Redirect» и в качестве порта укажите то число, которое задали для нашего регистратора, то есть у меня это то значение, которое я вводил для HTML-порт — «38078».

Если в качестве веб-порта в вашем регистраторе используется стандартный порт для веб-соединений «80», то можно вообще в no-ip никакого порта не прописывать, а оставить флажок на пункте «DNS Host (A)», который был активен по умолчанию.

Теперь возвращаемся обратно в админку роутера. Находим в разделе «Интернет» подпункт для настройки динамического адреса, или DynDNS (DDNS).

Выбираем из выпадающего списка NO-IP и вводим сюда только что зарегистрированный домен, логин и пароль, после чего сохраняем настройки.

После этого ждем, пока роутер сконнектится с сервисом.

Теперь внимание — барабанная дробь……………………………………………

Заходим в браузере по адресу http://myvideoreg.servegame.com

и наслаждаемся прямым эфиром трансляции видеонаблюдения через интернет за вашим домом.

Компоненты GSM камер видеонаблюдения

Сама камера системы GSM видеонаблюдения не отличается по структуре от обычных аналоговых и цифровых камер. Имеется только дополнительный GSM модуль – слот для SIM карточки. Такой тип видеонаблюдения может быть организован двумя различными способами:

Несколько обычных видеокамер подключаются при помощи проводов к блоку передачи сигнала, оснащенному сим-картой. Такое видеонаблюдение не является полнофункциональной GSM системой. В большинстве случаев, она используется, как удаленная сигнализация, присылая MMS/ SMS сообщения на выбранный номер о несанкционированном проникновении на охраняемую территорию. В качестве дополнительных устройств могут выступать:

детектор движения;
картиридер для карт памяти;
ИК подсветка;
микрофон.

При выборе конкретной модели GSM видеокамеры особое внимание необходимо обратить внимание на следующие показатели:

Чувствительность;
Соотношение сигнал/шум;
Вертикальный и горизонтальный углы обзора;
Разрешение.

Эти параметры характеризуют качество передаваемого изображения.

Эффективного функционирования системы GSM видеонаблюдение необходимо несколько дополнительных составляющих:

Мобильный телефон;
Специализированное программное обеспечение;
Видеосервер.

Телефон, КПК, планшет или ПК, ноутбук. Любое другое устройство для просмотра видеоизображения и осуществления доступа к настройкам камеры. Практически любая модель современного мобильного телефона, имеющая экран более 2 дюймов, может использоваться в качестве точки доступа к системе GSM видеонаблюдение. Любой ПК с операционной системой не менее Windows XP, Vista, 7 может использоваться в качестве видеосервера при условии выделения достаточного объема памяти на жестком диске для хранения получаемой информации.

Программное обеспечение. Для просмотра GSM видеокамер необходимо иметь предустановленные поддержку java-апплета и браузер (Internet Explorer, Mozilla Firefox, опера, Google Chrome). Существует ряд специализированных программ, имеющих более широкие функциональные возможности. Программа MICON Panorama является клиент-серверным приложением, которая может работать под Windows Mobile, Android, iOS, Linux.

Сервер. Использование персонального компьютера в качестве сервера для системы GSM видеонаблюдения не является оптимальным. Так как сервер обычно функционирует круглосуточно применение обычного, бытового, ПК в таком режиме приведет к быстрому износу и выходу из строя оборудования.

Более пристальный взгляд на проводные камеры

Сами камеры могут быть разными

Самый проводной стартовые комплекты камеры безопасности предоставит вам несколько одинаковых камер, но важно сопоставить различные типы камер со средой, в которой они будут работать

Например, если вы собираетесь использовать камеру на открытом воздухе, вам непременно следует искать модель, предназначенную для работы в дождь, мокрый снег, снег и другие опасные факторы окружающей среды.

То же самое и в условиях низкой освещенности. В таких случаях вам нужны камеры, которые хорошо видят при нехватке света. Некоторые камеры продаются как имеющие «ночное видение», что обычно означает, что они чувствительны к инфракрасному свету.

Камеры могут иметь разные поля зрения и фокусные расстояния. Так что вы также должны помнить об этом, выбирая, какие камеры использовать для различных точек наблюдения.

Что такое mesh-сеть?¶

Основа технологии Z-Wave — mesh-сеть, в которой каждое устройство может принимать и передавать управляющие сигналы другим устройствам сети. Такой способ связи обеспечивает стабильную работу сети. Например, при возникновении преграды или мертвой зоны между двумя ближайшими устройствами в сети, сигнал пойдет через другие устройства, находящиеся в радиусе действия.

Передаточные функции mesh-сети могут выполнять только устройства, постоянно подключенные к сети 220В, например, лампы, реле, розетки, диммеры и пр. Устройства на батарейках могут быть лишь конечными звеньями mesh-сети.

Процесс настройки проброса камеры в интернет

Перенаправление портов обеспечивает эксклюзивный доступ к локальной сети. Например, можно получить данные из обычного веб-браузера вдали от объекта. Для удаленного доступа к локальной сети без использования дополнительных облачных сервисов или прокси IP-адрес не должен изменяться между сеансами. Маршрутизатор нужно настроить в соответствии с инструкциями производителя.

Маршрутизация должна быть настроена для отправки данных из внешней сети во внутреннюю сеть через необходимые порты. Все, что нужно сделать, это прописать несколько строк, представляющих IP-адрес, и соответствующие номера, представляющие порты.

Удаленный мониторинг имеет множество преимуществ

Плюсы и минусы проводных камер

Самый большой недостаток проводной системы безопасности камеры — это, несомненно, то, насколько сложно ее установить. После того, как вы его установите, вы обнаружите, что это самое надежное и надежное решение.

Поскольку все камеры получают питание от видеоприемника, легко поддерживать работу системы в случае отключения электроэнергии, особенно преднамеренного. Все, что вам нужно сделать, это подключить основную систему к подходящему источнику бесперебойного питания.

Одним из недостатков использования проводной системы камер является то, что гнусный преступник может просто отрезать провод от конкретной камеры. Это означает, что вам действительно нужно хорошо поработать при прокладке кабелей, чтобы они не были очевидны. Их необходимо установить таким образом, чтобы они были защищены от обнаружения и взлома. Особенно если речь идет о внешних камерах.

Системы проводных камер также могут стать помехой, когда что-то идет не так с кабелями. Если озорная крыса решит перекусить один из ваших кабелей, может быть сложно найти разрыв или получить к нему доступ для ремонта.

Наконец, еще одним большим преимуществом такой проводной системы является то, что вы можете полностью отключить ее от сети, если хотите. При условии, что вы не против потерять удаленный доступ к ленте. Это означает, что вам не нужно беспокоиться о том, что кто-то взломает ваши камеры, что является серьезной проблемой для камер, подключенных к Интернету.

Используемые камеры для МТС видеонаблюдения

Если решили установить МТС видеонаблюдение, то камеры будут предоставлены по акционным ценам, но также можно приобрести их самостоятельно. Подключить в тандем для организации видеоконтроля можно несколько видов устройств:

LTV CNQ 310 CL;
Axis m1054;
Axis m1004 W.

LTV CNQ 310 C1

LTV CNQ 310 C1 – надежная IP-камера с высоким разрешением и высокой четкостью изображения. Оснащена фиксированным объективом, поэтому возможен только цифровой зум. Видеокамера для МТС видеонаблюдения оснащена слотом под SD-карту и Wi-Fi для передачи данных в пределах действия беспроводной сети.

Передатчик предоставляется в качестве опции за дополнительную цену. Для обеспечения съемки в ночное время имеется ИК механического типа, позволяющий фиксировать все происходящее на расстоянии до 10 м. Матрица 2/8 дюйма с прогрессивной разверткой обеспечивает качество Full HD. Имеет технологию PoE.

Axis m1054

Axis m1054 – это настольная портативная камера с плоской матрицей ¼ дюйма. Выполняет съемку с разрешением до 1 Мп. Имеет стандартный угол обзора − 84°.

Передача данных осуществляется по проводному интерфейсу. Имеет монофокальный статический объектив. Предназначена исключительно для внутреннего применения.

Axis m1004 W

Axis m1004 W – небольшая настольная камера с CMOS ¼-дюймовой матрицей. Устройство снимает с разрешением 1 Мп со скоростью 30 кадров в секунду. Оснащена WiFi и проводным интерфейсом, позволяющим подключать устройства видео-захвата при любых условиях. Обладает привлекательным внешним видом и оптимальным качеством съемки. Можно использовать для дома и офиса.

Как организовать систему видеонаблюдения с помощью МТС

Оператор сотовой связи сделал все максимально просто для своих клиентов, поэтому с подключением МТС видеонаблюдения через интернет выполняется быстро и просто. Сначала необходимо заявить о желании приобрести комплект камер для организации видеоконтроля. Если уже имеются в наличии IP-камеры, то можно самостоятельно их установить. Подходит широкий перечень устройств от разных производителей.

После установки камер необходимо подключить их. Это делается всего за 5 минут на портале сервиса video.mgts. Когда камеры будут подключены, можно самостоятельно настроить события, при которых будет активироваться видеосъемка.

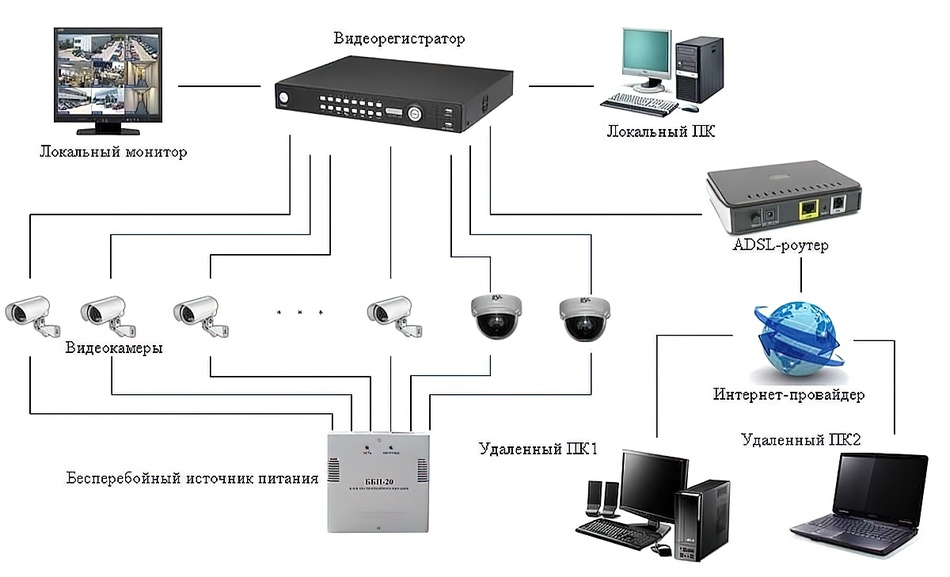

Необходимые составляющие системы удаленного видеонаблюдения

Перед тем, как посмотреть видеокамеры на домах через интернет, нужно осуществить правильную настройку оборудования. Следующие функциональные элементы необходимы для выполнения наблюдения через интернет (в зависимости от размера системы и требований пользователя):

IP- или веб-камера;
видеорегистратор;
жесткий диск;
роутер;
соответствующее программное обеспечение;
необходимое количество сетевого кабеля UTP.

При создании простой системы с IP-камерами достаточно статического IP-адреса, если нет необходимости хранить архив на жестком диске, а нужно только удаленно контролировать происходящее.

Если требуется узнать, как подключить видеонаблюдение к интернету без использования облачного сервера, следует понимать, что понадобится статический айпи.

Можно получить его у своего поставщика услуг или воспользоваться службой DynDNS.

Подключение через интернет необходимо для удаленного доступа к видео

НАСТРОЙКА УДАЛЕННОГО ВИДЕОНАБЛЮДЕНИЯ

Поскольку чаще всего применяется удаленное видеонаблюдение через интернет, то вопросы его настройки для пользователя являются наиболее актуальными. Доступ к камере наблюдения при этом может осуществляться несколькими способами:

с помощью облачных сервисов;
через компьютер или видеорегистратор;
с использованием мобильного интернета.

Настройка удаленного доступа через «облако» требует минимальных усилий. После подключения камеры видеонаблюдения к регистратору или компьютеру на устройство, с которого будет осуществляться видеоконтроль устанавливается клиентская часть специальной программы, предоставляемой сервисом.

После этого настройка осуществляется в соответствии с прилагаемой к ПО инструкцией. Стоит заметить, что этот способ удаленного доступа возможен как для проводного, так и мобильного интернета.

Посмотреть что из себя представляет облачное видеонаблюдение можно здесь.

Если у вас уже имеется готовая система видеоконтроля с регистратором, то можете посмотреть материал как настроить видеонаблюдение через интернет. Следует помнить, что для удаленного доступа здесь также можно использовать как проводные, так и беспроводные подключения.

Первый вариант предпочтительней за счет возможности передавать большие видео потоки. Для одной же видеокамеры беспроводной вариант тоже вполне приемлем.

Последнее время набирает популярность видеонаблюдение через мобильные устройства: телефоны, планшеты и пр. При этом существует два варианта организации удаленного просмотра:

настройка доступа через WIFI роутер;
получение доступа непосредственно к камере видеонаблюдения.

Второй способ, естественно значительно мобильнее, но он требует применения специализированных камер и соответствующего программного обеспечение.

Про такой способ работы через интернет написано в материале про Р2Р видеонаблюдение. Возможно вам также может оказаться полезной статья про подключение камеры видеонаблюдения, в том числе и через интернет.

* * *

Проверка

Проверить правильность настройки возможно при помощи таких внешних ресурсов, как portscan.ru. Если порты незакрыты и проброшены в виртуальном WEB-сервере роутера, то софт выдаст удачное соединение.

На удалённом ПК также разрешено использовать ActiveX. Для этого в адресной строке браузера указывается IP адрес роутера, но добавляется порт 81. Если при настраивании у регистратора возникают проблемы с интернет-соединением, можно привязать DNS адрес роутера к камере. Из-за того, что провайдеры могут время от времени блокировать часть портов, мастеру необходимо точно протестировать систему.

Запись на жесткий диск

Жесткий диск считывает и записывает информацию с камер. Для видеонаблюдения используются особые устройства, которым не страшны перепады напряжения и температур. Жесткий диск может вместить 1-6 Тб информации. Чтобы понять, какой объем HDD нужен, нужно знать:

сколько камер будут подключены к системе;
какой срок хранения данных нужен;
качество съемки;
режим работы камеры — дневной, ночной, детектор движения;
скорость видеосъемки.

Чем выше качество записи, тем больше места файлы займут на диске в зависимости от выставленного. Современное оборудование позволяет архивировать данные на флешки, внешние HDD для предоставления как доказательство того или иного фактора. По сроку хранения жесткий диск на 1Тб на 2 камеры будет хранить данные 3 недели, а на 1Тб с подключением к 4 камерам — 2 недели. Затраты на объем памяти напрямую зависят от количества HDD в видеорегистраторе, объемы можно спрогнозировать по «битрейт» с каждой камеры или поставить ограничения.

Жесткие диски какого бренда лучше? Команда VideoLine рекомендует выбирать жесткие диски Toshiba и WD Purpul. У нас на сайте есть варианты с объемом памяти до 6 Тб. Если выбираете другие HDD, ищите модели с такими же надежными, как у Toshiba, контактами, которые не окисляются и не подвержены коррозии.

Как выбрать видеорегистратор?

Видеорегистратор — это устройство, которое записывает съемку с камер и хранит видео, может передавать аудиосигнал. Конструктивно состоит из контроллера, платы и места под жесткий диск. Перед началом работы нужно сделать разметку жесткого диска. Видеорегистратор запросит разрешение на форматирование диска при первом включении или сделает это автоматически. Кабель SATA и кабель питания жесткого диска входит в комплектацию устройства, а вот жесткий диск нужно приобрести отдельно. Ключевые вопросы при выборе видеорегистратора:

Разрешение регистратора. С камерами какого типа будет работать устройство, так как разрешение регистраторов равное от 1080N до 8 Mp;
Датчик движения встроен во многие современные видеорегистраторы

Важно решить, нужна постоянная съемка или только при движении на объекте;
Скорость кадров в секунду для записи объектов, которые в постоянном движении;
Количество камер со звуковым входом. Видеорегистратор может иметь от 1 до 4-6 аудиовход.

Видеорегистраторы бывают трех типов — аналоговые, сетевые, гибридные:

К аналоговым DVR видеорегистраторам камеры подключаются через коаксиальный кабель. Они записывают видео с разрешением до 5Mp.
IP-видеорегистраторы записывают видео с высоким разрешением — до 12 Мп.
Гибридные устройства HDVR (Hybrid DVR) могут взаимодействовать с несколькими видами камер одновременно, в том числе и со старыми форматами. Такие модели поддерживают: AHD/TVI/IP/CVBS/CVI.

Видеорегистраторы могут быть установлены: просто на рабочий стол, поставить на подвесную полку или в специальный ящик.

Услуга Видеонаблюдение от Ростелеком

Обеспечение безопасности и максимальная экономия – именно эти параметры учитывались при разработке единой системы видеонаблюдения Ростелекома. Аналитический центр оператора произвел анализ рынка и выявил наиболее актуальные технические и программные разработки, которые были применены при создании услуги. В распоряжении корпоративного клиента:

возможность подбора индивидуального подбора тарифа;
уникальный список оборудования, способный удовлетворить конкретные потребности;
услуги квалифицированного специалиста, который поможет подключить и настроить компоненты;
личный кабинет и собственное программное обеспечение, доступное для установки на компьютеры с ОС Windows, а также мобильные устройства на базе Android и iOS.

Как и любые другие аналогичные разработки, здесь также присутствуют нюансы, которые необходимо учитывать при организации видеоконтроля.

Плюсы и минусы

Видеонаблюдение Ростелеком онлайн недавно появилось на рынке услуг, но уже получило ряд положительных отзывов. Здесь можно отметить:

цена в месяц зависит от конкретного случая и порядка ниже альтернативных вариантов от других операторов;
для передачи данных может быть использован интернет-канал любого провайдера;
расширенный функционал бесплатного мобильного приложения позволяет уловить все необходимые моменты на записи и организует комфортные условия для просмотра;
данные хранятся на облачном хранилище, что позволяет получить к ним доступ с любого места;
возможность настройки автоматического сохранения определенных моментов и оповещения пользователя при помощи Push-уведомлений;
отсутствие необходимости приобретения и установки дополнительного контроллера;
повышение уровня безопасности, благодаря уникальным технологиям. Квалифицированные специалисты произведут предварительную консультацию по поводу оформления услуги и помогут наиболее эффективно настроить систему для конкретного случая.

В списке минусов числиться возможность подключить ip камеру только от Ростелекома, делая невозможной работу со сторонними разработками. Жалоба на обязательное наличие WiFi-сигнала обусловлена особенностями технологии обеспечения передачи данных. Альтернативные варианты требуют подключения разнообразных кабелей и не могут функционировать дистанционно.

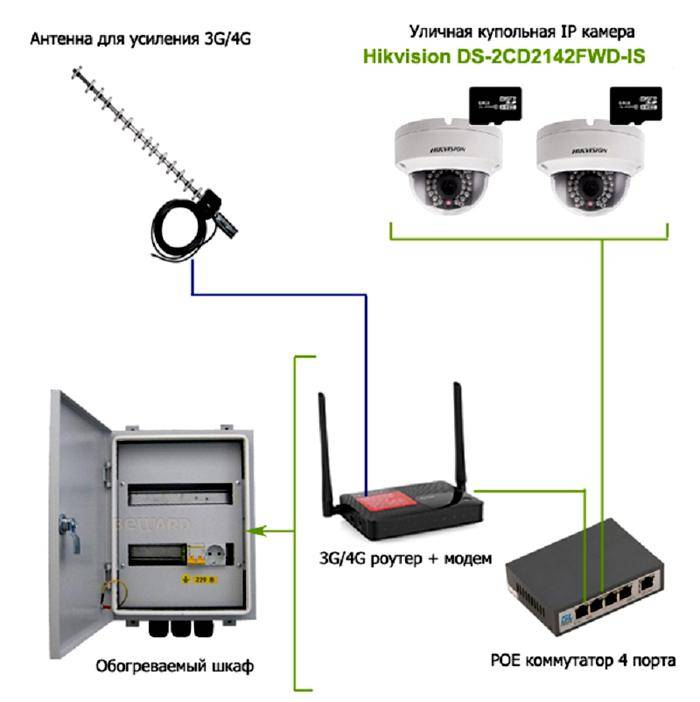

GSM и 3G ВИДЕОНАБЛЮДЕНИЕ

До сих пор мы подразумевали что имеем проводной интернет канал, но иногда требуется организовать удаленный доступ к видео в беспроводном варианте. Начнем с того, что ранее рассмотренные способы работают и здесь. Действительно, какая разница как тянуть сигнал.

С технической точки зрения все реализуется просто:

приобретаем модем;
подключаем 3G, 4G, LTE интернет (кому как повезет) и пользуемся.

Только существует одно но – скорость передачи данных. Возьму за основу видеокамеру разрешением 1 Мпк. Ее поток при скорости 25 кадров/секунду составляет около 8 мБит/с. Дальше просто оцените скорость беспроводного интернета в месте предполагаемой установки камеры. Учтите, нужно брать скорость исходящего соединения, поскольку телекамера будет работать на передачу.

Я пишу эту статью за городом, сидя в 3G интернете. Отвлекся на минуту, сделал замеры и получил: 13.19 Мбит/с входящей и меньше 1 Мбит/с исходящей скорости.

Это значит, что я могу, установив здесь телекамеру:

просматривать видеонаблюдение разрешением 1 мегапиксель со скоростью 3 кадра/ сек.;
организовать полноценное online наблюдение в формате CIF (352*288 px).

Кстати, термин «онлайн» может означать многое. В контексте данной статьи я его применяю как возможность просмотра в режиме реального времени со скоростью 24-25 кадров в секунду.

Таким образом 3G видеонаблюдение может обмануть ваши ожидания. Но, если вас интересует просмотр свершившихся событий, то не все мрачно. Например, приобретаете камеру с встроенным детектором движения и записью.

При наличии в зоне обзора движения камера будет записывать информацию на встроенный носитель. Поскольку устанавливать ее придется не на Бродвее, то времени на передачу информации в «облако» или на другой носитель окажется достаточно даже при медленном интернете.

Про особенности выбора камеры для наблюдения через интернет можно посмотреть здесь.

Не забывайте – скорость беспроводного интернета определяется провайдером и местными условиями. От того что вы приобретете 4G модем сеть быстрее не станет.

Что касается GSM видеонаблюдения, то оно чаще применяется совместно с системами сигнализации для удаленного контроля состояния охраняемого объекта.

* * *

Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и официальных документов

Преимущества и недостатки

МТС видеонаблюдение имеет несравненные преимущества по отношению к классическим вариантам подобных систем. К ним относится конфиденциальность данных, архивация и сохранность видео на протяжении 30 календарных дней. Также она позволяет контролировать обстановку в доме или на рабочем месте, находясь в любой точке планеты, где имеется высокоскоростной доступ в интернет.

Что касается недостатков, то они также имеются, и это относительно высокая стоимость тарифов за данную услугу. Все же компания будет совершенствовать их, поэтому цена вскоре будет более лояльной, а услуга − доступной.

Проверка

https://youtube.com/watch?v=kqXuoOJIoiA

Как организовать подключение видеосигнала

Для подключения оптово-волоконного кабеля к коммутатору необходимы соответствующие модули. Есть модели устройств, в которых изначально предусмотрены порты для данного соединения. Но чаще коммутаторы имеют слоты SFP для установки такого входа. Такое решение вполне оправдано, поскольку позволяет формировать, как 1-портные, так и многопортные структуры. На некоторых моделях устанавливаются слоты SFP, рассчитанные на медные пары. Эти элементы классифицируются на три типа по режиму передачи по оптике:

Duplex Rx Tx на 2 волокна;
Simplex на 1 волокно;
Duplex BiDi на одно волокно.

Варианты схем подключения системы видеонаблюдения, протяженностью до 1000 км

Наиболее надежным, максимально защищенным вариантом системы является подведение оптико-волоконного кабеля к каждой камере, но это очень дорогое по исполнению решение. Вам потребуется сваривать кроссы и устанавливать медиаконверторы для каждой камеры, а в ядре системы использовать многопортовый коммутатор. Для упрощения и удешевления системы видеонаблюдения по оптоволокну схема предполагает другую конфигурацию. Типовая структура такова: к объектовым коммутаторам подсоединяются ближайшие камеры по медной паре, а по оптике – центральный коммутатор. Соединение ОК и ЦК может кольцевым и радиальным.

Кольцевое подключение

В этом случае с центрального коммутатора выходит кабель, который заходит в первый шкаф, где подключается через SFP-модуль. С аналогичного разъема выходит точно такой же кабель и идет на следующий шкаф по кольцу. Проходя все точки коммуникаций, оптика возвращается в центральный коммутатор, так система закольцовывается. Преимущества технологии в том, что при обрыве линии сегменты не выйдут из строя и продолжат работу. Выбирая эту схему, вы минимизируете расходы на покупку оборудования и монтаж. Но следует понимать, что слишком большое кольцо будет снижать скорость передачи информации, пропуская транзитом весь трафик.

Радиальное подключение

Это классическая схема для простых систем. В этой структуре к каждому коммутатору на объекте от центрального модуля идет пара кабелей. Система формируется либо выделенной линии, либо многожильным оптико-волоконным кабелям, в этом случае ответвления выполняются с помощью муфт. Второй вариант – наиболее популярный, поскольку позволяет формировать более простые кабельные структуры. Эта схема обеспечивает надежную доставку информации, позволяет использовать имеющуюся сеть и недорогие устройства. Но при обрыве линии, теряется связь с некоторыми узлами.

Запись видео c IP-камеры

Если предполагается круглосуточная работа IP-камеры, для того чтобы не записывать ненужные часы «пустого» видео, включите функцию отслеживания движения. Тогда камера будет включать запись только тогда, когда в помещении что-то происходит.

Камеры могут осуществлять запись на карту памяти либо на внешний источник. Можно использовать для этих целей подключенный к роутеру видеорегистратор, жёсткий диск или флешку. Неудобство такого способа хранения данных в том, что носитель информации находится в одном помещении с камерой, поэтому данные могут быть удалены злоумышленником, который туда проник. Для того, чтобы обезопасить информацию, рекомендуется использовать для хранения данных облачные сервисы. Ваши данные будут в зашифрованном виде передаваться на удалённый сервер и храниться там.
