Швеллеры и уголки: изготовление лестничного каркаса

Лестницы из металла

Глядя на невероятное разнообразие предлагаемых лестниц из металла можно понять, что их сможет своими руками делать даже тот человек, который не обладает опытом в таких воплощениях

Самое важное – сделать выбор в пользу той конструкцию, которую сможет начертить, подготовить и монтировать в пространстве помещения или за пределами

Достоинства

1. Лестницы из металла, которые ведут на второй этаж, способы придумать их в разных дизайнерских решениях.
2. Они могут быть окрашены разными цветами, и потому есть шанс выбирать идеально подходящий под основную интерьерную картину.
3. Материал не подвергается коррозионному воздействию при грамотной обработке, что дает возможность монтировать такие конструкции в разных условиях влажности, а еще при любых условиях климата.
4. Структура изделия надежная и долговечная в плане безопасности. Применение косоуров из металла делает конструкцию куда прочнее.
5. Лестницы могут быть и по простой схеме, и замысловатой.
6. Монтаж изделия весьма простая, и потому ее можно осуществлять даже вдвоем.

Недостатки

1. Основным минусом является громоздкость перил и сходней. Но за счет умения современных разработчиков, вы сможете с легкостью выбрать схему, которая будет по максимуму соответствовать по нагрузку для того или иного помещения.
2. Определенные элементы декора и изгибы сложно воплощать в жизнь без особых навыков.

Если основываться на приоритетах и минусах материала и конструкции в общем, можно делать выбор в пользу или даже против этого решения.

Как монтировать лестницу из швеллера своими руками

Процесс изготовления лестницы из швеллера и уголка является трудоемким, но осуществить его своими руками возможно, имея необходимый запас знаний и умений. Построенная лестница из металла будет отличаться не только долговечностью и надежностью, но и экономичностью при выборе материалов.

Изготовление маршевой лестницы является простым процессом. Основными материалами выступают уголки и швеллер, который служит для сварки рамы, имеющей боковые грани, на которые привариваются уголки. Крепление ступеней производится двумя способами:

1. Обычной укладкой ступени на уголок, который должен полностью оказаться под ступенью.
2. С помощью приваривания двух отрезков уголка к тем уголкам, которые уже прикреплены к швеллеру, создают раму, в которую помещают все ступени.

Изготовление наклонных элементов проводится из швеллера либо с применением балок. С учетом значительных усилий, связанных с прогибом, использование швеллера в процессе строительства лестниц в зданиях предполагает повышенную нагрузку на лестничную конструкцию. Ее ступени выполняются с использованием металлического уголка. Здесь может применяться и швеллер, типоразмер которого чуть меньше.

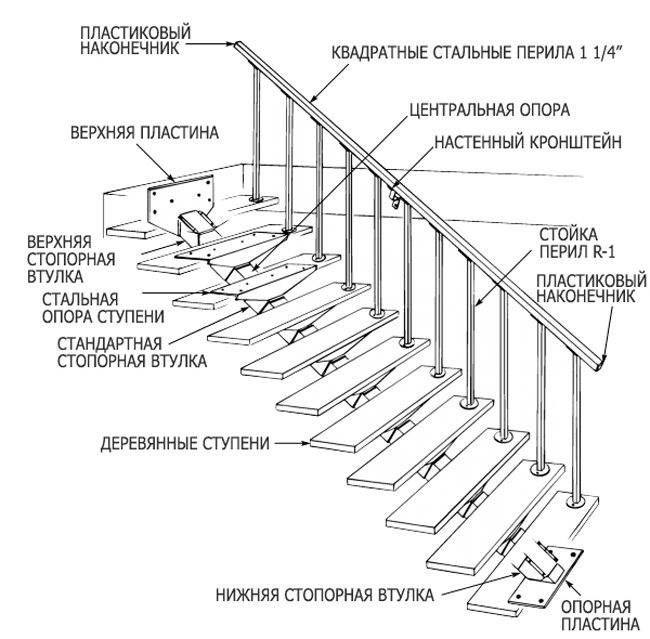

Схема крепления балясин к поручням.

Балки для площадок делают из двутавра или швеллера. В коротышах, которые наваривают на балки, стыкуемые с косоурами из уголка, просверливают монтажные отверстия для болтов. После установки балок в стенные ниши лестничной клетки их выравнивают на уровне высоты проектной отметки. Балки, расклеенные в нишах, не должны выворачиваться из плоскостей их установки или падать на бок. Нет необходимости заранее замоноличивать балки в стену, так как возможно, что их необходимо будет переставлять.

https://youtube.com/watch?v=F1p5oibjBSo

Монтируют косоуры с использованием подъемного крана либо вручную. Устройство вручную производится при достаточной численности рабочих. Первоначально устраивают нижнюю часть косоура, которую прикрепляют с помощью болта к площадочной балке. Потом производят крепление болтами верхней части. Если существует необходимость, то производят закрепление предплощадочных балок в нишах стен. Затем их окончательно необходимо замонолитить.

С помощью болтов косоуры закрепляют только на время, чтобы правильно выверить размеры конструкции лестницы. При этом можно сделать все необходимые поправки неточностей, сделанных при первоначальной установке деталей и элементов лестницы. Окончательно закрепляют косоур к площадочной балке с помощью электросварки. При использовании подъемного крана и сварочного аппарата болты можно не применять, а выполнять все работы с помощью сварочных «прихваток».

https://youtube.com/watch?v=fdqTr_yRZKU

Косоур отцепляют от каждой из монтажных строп после его надежного закрепления. Косоур и балки сваривают окончательно по всему периметру монтажного уголка. При этом длина сварного шва и надежность узлового соединения возрастают.

Обшивка ступеней, изготовление перил и ограждений

На уличных лестницах устанавливаются ступени из металла толщиной не меньше 3 мм, желательно с рифленой поверхностью. Для защиты от скольжения также применяют накладки из листовой резины, абразивную ленту, алюминиевый отделочный профиль. Чтобы на ступенях не скапливался снег, их сваривают из арматурных прутьев с зазорами 1 — 2 см, через которые он будет проваливаться.

Для обшивки ступеней внутренних лестниц традиционно используется дерево, закрепляемое саморезами или клеем. Возможна отделка плиткой с шероховатой поверхностью. Стильно выглядят лестницы со ступеньками из стекла или прочного пластика.

Ограждение лестницы (перила), защищающее человека от падения, собирается из следующих элементов:

1. Балясин — стоек, закрепленных на несущих балках или ступенях.
2. Заполнения. В простом варианте выполняется из металлических прутьев (ригелей), установленных параллельно поручню. Также возможно применение стеклянных или пластиковых листов, либо кованых элементов.
3. Поручней, закрепленных на балясинах или стене.

Перила изготовляются из алюминия, железа, нержавеющей стали, отливаются из чугуна. Независимо от материала ограждение должно изготавливаться в соответствии с требованиями СНИП:

• высота 0,9 — 1,0 м;
• стойки устанавливаются с шагом не более 0,6 м;
• при креплении с помощью кронштейнов поручня к стене между ними оставляется зазор 7 — 10 см;
• накладка шириной 5 см на перила делается гладкой и непрерывной;
• закругленные концы поручней должны выходить на 30 см за линию крайних ступеней.

Так как сваривать лестницу из металла своими руками довольно сложно, особенно винтовую конструкцию без центральной опоры, можно купить комплект модулей. По прилагаемой инструкции даже новичок в строительном деле справится со сборкой, поскольку она осуществляется без сварки. Опытным мастерам при самостоятельном изготовлении не помешает предварительно посоветоваться со специалистом.

Разновидности лестниц

Профилированная труба – это материал, обладающий легкостью и прочностью, имеет эстетичный вид и прекрасно сочетается другими видами строительных и отделочных материалов. Из профтрубы можно изготовить не только лестничные конструкции для дома и улицы, но и различные хозяйственные сооружения.

Каркас металлической лестницы, представляет из себя наличие косоура или тетивы на которые крепятся будущие ступеньки. В качестве опорной системы, или, другими словами, направляющей, как правило применяется швеллер.

Направляющие различаются по виду:

• Прямолинейная. Используется цельный материал, на который сверху закрепляются ступени.
• Ломаная. Такой вид собирается из отдельных кусков трубы. Поверх нее и производится монтаж ступенчатых перекрытий.

В зависимости от конфигурации, лестница из профиля, может быть маршевой, винтовой или стремянка. Добавление перил и балюстрад, считается необходимыми элементами безопасности и придают эстетичный вид.

Маршевая

Каркас маршевой лестницы, считается эталоном удобства при спуске и подъеме. К тому же она довольно проста в монтаже и при создании проекта. Именно по этим причинам ее чаще всего используют в частных строениях.

Сооружение из металлопрофиля, может состоять из одного или нескольких маршевых пролетов. Если имеется достаточное пространство, то используется одномаршевая лестница. В случае, если необходимо сэкономить пространство, потому как его не хватает, она строится с несколькими маршами. Пролеты располагаются параллельно друг к другу, а между ними монтируются площадки.

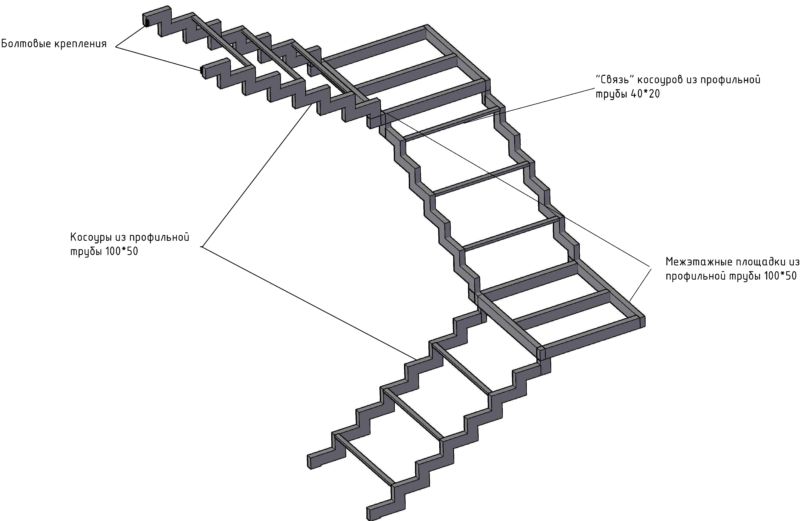

Маршевая лестница из профильной трубы 60 на 40

Использование площадки забирает большое количество свободного пространства. Для того, чтобы сэкономить место, изготавливают забежные ступени. Для того, чтобы повысить надежность сооружения, его располагают вдоль стены, повороты же организовывают между двух стен, если такое возможно.

Винтовая

Имеет эстетичный вид и экономит значительное пространство

Это немаловажно в небольших помещениях. Но потому что монтаж винтовой металлической модели не прост и требует знаний геометрии, а значит не каждому под силу, используется не так часто, как первый вариант. В качестве направляющих используются центральная опора и винтовой косоур

Внутренней частью, ступень закрепляется к трубе, а снаружи ложится на косоур

В качестве направляющих используются центральная опора и винтовой косоур. Внутренней частью, ступень закрепляется к трубе, а снаружи ложится на косоур.

Винтовая лестница, может легко стать украшением любого жилища из-за своего оригинального вида, но к сожалению, в практическом отношении, она почти бесполезна. Подъем по такому сооружению нелегок, а чтобы пройти по ней с какой-либо ношей, можно считать нерешаемой задачей.

Винтовая

Некоторые сообразительные хозяева, оставляют такую модель из металла лишь для придания помещению эстетической красоты, а со стороны улицы, устанавливают маршевую лестницу.

Стремянка

В хозяйстве почти у каждого владельца частного дома, имеется мобильная лестница – стремянка. Как первый, так и второй вариант можно найти в строительных магазинах.

В таких заводских изделиях используется алюминий, что делает лестницу не совсем прочной и имеет она не продолжительный срок службы. Если обладать небольшими навыками в сварочных работах, то можно самостоятельно собрать железную стремянку из профилированной трубы.

Стремянка

Она представляет из себя две направляющие трубы, к которым враспор привариваются ступени. Облокотив такую лестницу, можно забираться на чердаки или спускаться в погреб. А если вверху труб наварить углом дополнительные элементы, то можно разместить изделие на коньке и проводить ремонтные работы кровли.

В разложенном виде напоминает букву «Л». Она состоит из двух лесенок, оборудованных ступеньками. Достаточно устойчивая. Для того, чтобы ножки лестницы случайно не разъехались, в области шарнира, устанавливается стопор, он поможет зафиксировать в необходимом положении.

Может дополняться элементами:

• На верхних ступеньках устанавливается откидная площадка. Благодаря ей, можно устойчиво встать на самый верх.
• В некоторых случаях, устанавливается дополнительный фиксатор, примерно посередине. Он не позволит ножкам разойтись.

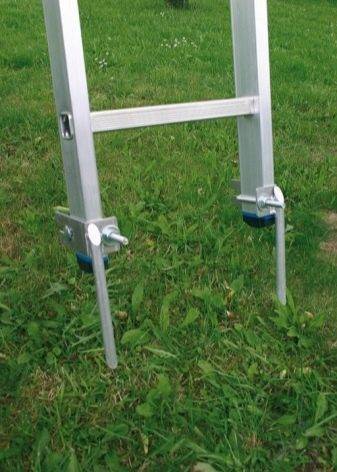

• Чтобы ножки не врезались в рыхлую поверхность почвы, стремянка оборудуется пластмассовыми «башмачками».

Делаем каркас своими руками

Лестницы с каркасом из металла простых конструкций не так уж и сложно изготовить своими руками, если у вас есть навыки работы со сварочным аппаратом. Давайте узнаем, в чем заключаются основными этапы работы по изготовлению каркаса из металла для наиболее распространенных типов конструкций.

Маршевая лестница

Для того, чтобы самому сделать маршевую лестницу, а точнее, ее каркас, потребуется швеллер или металлический профиль прямоугольной формы, а также уголки для того, чтобы сделать косынки под ступени. В зависимости от того, какой вы выбрали материал для изготовления (швеллера или металлический профиль) сварите раму, а сверху на боковую грань швеллера приварите уголки для установки ступеней.

Кстати, закрепить ступени можно при помощи двух способов:

1. Прямая укладка на уголки, способ прикрепления при помощи болтов (в этом случае – насквозь) или же шурупов, которые будут закручены с внутренней стороны через специальные отверстия уголка в проступи.
2. Доварите к закрепленным уголкам добавочные полосы требуемой длины из того же уголка, чтобы у вас в итоге получилась рамка прямоугольного типа, на которую в будущем будут уложены и закреплены ступени.

Следующим шагом будет выполнение зачистки сварного шва, для этого можно использовать напильник или же ускорить процесс и использовать насадку со шлифовальным диском на дрели. Перед началом окрашивания металлическую конструкцию следует обязательно обработать защитным раствором, чтобы было предотвращено образование ржавчины.

Каркас для винтовой лестницы

Для создания каркаса именно винтовой лестницы собственноручно, вам нужны будут две трубы:

1. Потребуется для центрального несущего столба и ее делают из трубы с необходимыми параметрами в виде длины и диаметра.
2. Потребуется для закрепления ступеней – труба с аналогичной длиной, но чуть большим диаметром.

Труба, которая предназначена для закрепления ступеней, должны быть нарезана на равные отрезки (гильзы), длина которых варьирует от 0.23 до 0.26 метра. Для экономии, вы можете использовать как вариант и остатки труб, если у вас есть таковые, главное, чтобы у них был одинаковый диаметр.

Нарезанные отрезки обязательно должны садиться на центральный столб плотно, без малейшего люфта или перекосов. Если при установке не удается насаживать отрезки плотно, используйте специальные уплотнительные кольца, которые тоже можно сделать самому из прута с требуемым диаметром. Для получения требуемого размера уплотнительного кольца, накручивайте прут на несущий столб.

Получившиеся кольца можно приваривать в отрезки для надежности фиксации и обрабатывать при помощи насадки со шлифовальным диском для дрели от неровностей. Еще можно и сразу приварить ступени к центральной балки, но в этом случае процесс правильного закрепления будет усложнен, а при помощи отрезков намного легче выставлять ступени на требуемый шаг и угол наклона. Для того, чтобы было проще делать ступени одинакового размера, используйте специальный шаблон. Для этого вам потребуется кусочек фанеры и деревянные рейки (хватит нескольких штук). Их следует закрепить на фанере, чтобы получить ступени нужной формы.

Для каркаса лестницы из металла изготовьте необходимое количество будущих ступеней, установите уголки или профильные трубы в созданный шаблон и сварите все между собой с гильзами из второй трубы. Когда сборка будет окончена, подготовленные ступени зачистите по швам сварки от заусенцев и неровностей. Когда все описанные выше работы будут выполнены, приступайте к самой установки винтовой лестницы, а уже готовые ступени, к которым прикреплены отрезки, можно одеть на центральную трубу и установить готовую конструкцию на место монтажа. Для большей надежности нижнюю часть центрального столба следует забетонировать в пол.

Когда установка будет завершена, выставьте ступени по спирали на нужный шаг и угол, а для того, чтобы конструкция была прочной и надежно зафиксирована, сварите ее между собой при помощи перемычек. Проступи следует установить и закреплять после грунтовки и окрашивания всех элементов лестничной конструкции из металла.

Как сделать антикоррозийную обработку

Чтобы обеспечить для своей лестницы долговечность и большой срок эксплуатации, следует правильно ее обработать.

Антикоррозийная обработка будет состоять из таких этапов:

• Конструкцию следует обезжирить.
• При помощи преобразователя обработать ржавчину.
• Загрунтовать все.

Преимущества приставной металлической лестницы

Приставная лестница, изготовленная из металла, прослужит Вам долгие сроки. Вы можете производить ряд работ дома, на даче или в гараже, используя ее. Такие лестницы способны выдержать большой вес. Покрасить потолок, достать предметы с верхних полок шкафа, сменить лампу в люстре, – все это можно осуществить за считанные минуты, имея в хозяйстве такой предмет.

Преимущества приставной лестницы из металла:

• Многофункциональный предмет;
• Незаменимая вещь в быту и при проведении профессиональных работ;
• Имеют простую конструкцию и небольшой вес;
• Прочность конструкции;
• Можно сделать ее самостоятельно.

Конструктивные требования

Для сварки лестницы требуется детальный чертеж с указанием используемых материалов и способов соединения всех элементов. Для его изготовления необходимо воспользоваться чертежами на дом или самому по месту произвести замеры с помощью рулетки.

Очень удобно использовать струганые доски для создания перед сваркой макета лестницы в натуральную величину. Это позволяет быстро и наглядно убедиться в правильности принимаемых решений, упрощает дальнейшие работы с металлом.

В частных домах ширина лестницы должна быть более 90 см без учета перил. Высота ступеней должна находиться в пределах 15-18 см, а их ширина превышать 27 см. Любая преграда над ступенью должна находиться на расстоянии не менее 2 м. Угол наклона не должен превышать 45 °. Оптимальный наклон равен 30 °.

Перила должны выдерживать боковую нагрузку более 100 кг, а сама лестница 300 кг/м2.

При расчете количества ступеней необходимо учитывать расстояние между полами этажей в чистовой отделке. Это наиболее частая ошибка, которая приводит к тому, что появляется разница высот между первой и последней ступеньками и всеми остальными.

Площадка перед подъемом на лестницу и выходом с нее должна быть не менее 80 см.

Если в семье есть маленькие дети, расстояние между балясинами надо сделать не более 12-15 см или изнутри затянуть перила защитной сеткой.

Выбор конструкции

Прежде чем сварить лестницу. Надо понимать, что именно вам нужно. По типу основного несущего элемента они бывают:

Лестница на косоурах представляет собой конструкцию в виде одной или двух наклонных балок, к которым приваривают ступени. Балки называются косоурами или тетивой.

Больцы – это специальный крепеж, который позволяет крепить ступени к стене без косоуров. Несущим элементом становится стена.

Иногда, в дополнение к стене применяют балясины, чтобы уменьшить нагрузку на свободном конце ступени. В этом случае, балясины крепятся дополнительно к полу или потолку.

Винтовые лестницы представляют конструкцию, в которой ступени идут по спирали вокруг вертикального столба. Но часто они бывают и на косоурах или больцах, если лестничная клетка круглого сечения. То есть, лестницы нередко совмещают несколько типов одновременно.

Складные изделия используют в основном для подъема на чердак. Они представляют несколько соединенных между собой секций, которые при открывании чердачного люка, раскладываются, похожи на обычные приставные лестницы.

В отличие от них имеют небольшие ступени, которые принимают горизонтальное положение при полном открытии люка и раскладывании лестницы.

По сравнению с винтовыми и больцевыми самыми простыми в изготовлении являются лестницы на косоурах, а среди них одномаршевые изделия. При наличии небольших навыков, любой человек сможет сварить простую лестницу из металла за день.

Одномаршевые изделия используются довольно редко из-за того, что под нее требуется длинная в сечении лестничная клетка. Это связано с тем, что оптимальным наклоном считается угол в 30 градусов.

При высоте потолков 3 м, ее длина составит более 6 м с учетом лестничной площадки. Поэтому лестницу на второй этаж в основном делают двухмаршевую с промежуточной площадкой.

Металлическая лестница на второй этаж своими руками в частном доме: Пошаговая инструкция +Видео

Некоторые люди не хотят строить одноэтажный дом и строят многоэтажный, а передвигаться по дому без лестниц будет невозможно. Лестницы бывают разных форм и изготовленные из разных материалов. Лестницы, которые находятся между этажами, делают деревянными, металлическими и бетонными.

Металлическая лестница на второй этаж своими руками

В статье мы расскажем о лестнице из металла, которая будет расположена между этажами. Но свойства, которые имеет металл, дают возможность изготовления лестниц любых конструкций и при этом крепких, нетяжеловесных, красивых, даже воздушных лестниц.

Сооружение простой лестницы на другой этаж с одним маршем дело не сложное, при наличии некоторых навыков. А вот лестницу с несколькими маршами, изготовить сложнее, но можно же всему научиться, было бы желание.

• Лестницы бывают деревянные, металлические или бетонные .
• Проект и расчёты для лестниц находящихся между этажами из любых материалов, ни чем не отличаются.
• Для них существуют обычные требования:

• В частном доме самая небольшая ширина лестницы составляет 900 сантиметров.
• Нормальная высота ступенек является 160 — 180 миллиметров.
• Минимально допустимая глубина ступеней составляет 270 миллиметров.
• Перила на лестнице боковой напор должны выдерживать примерно в сто килограмм.
• Расстояние между стойками перил должно составлять 150 миллиметров и, если в семье дети необходимо сделать это расстояние в 120 миллиметров.
• Лестницы изготавливают кованными и сварными.

Лестницы  существуют следующих типов:

• На косоурах. На одном косоуре, то есть на двутавре или швеллере. Они играют роль опоры, их размещают посередине конструкции и прикрепляют ступени. Данные лестницы выглядят воздушными, лёгкими, но нагрузку выдерживают с достоинством.
• На тетиве.
• На больцах.
• Винтовые.

Существуют лестницы:

• одномаршевые и двухпролётные;
• прямые и с поворотом.

 Если вы не обладаете особыми навыками по возведению лестниц, то начните с простого варианта, то есть с одномаршевой конструкции.

Необходимые расчёты

В организациях, которые занимаются разработкой проектов, используют специальные компьютерные программы, при помощи этих программ проектируют 3D модели конструкций. В 3D модели, очень легко изменить параметры разных деталей.

После утверждения финишного варианта, компьютерная программа подготавливает спецификацию и чертежи лестницы из металла.

Но в нашем случае, расчёты придётся делать без помощи компьютерной программы. Мы рассмотрим простой вариант прямой одномаршевой конструкции.

Основные требования к глубине и высоте ступеней уже известны. Необходимо сделать замеры между точками, то есть от начала до конца лестницы от пола первого этажа и высоту между полом первого и второго этажей. Теперь определяем длину лестницы, нужно помнить, что средний угол наклона является от тридцати до сорока пяти градусов.

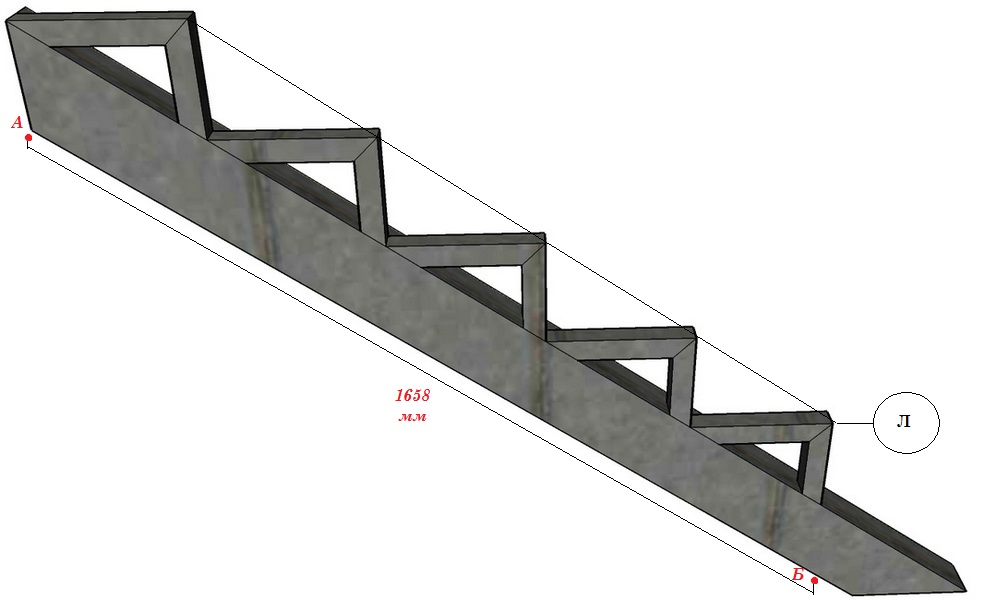

Чтобы посчитать длину лестницы необходимо вспомнить геометрию, то есть про прямоугольный треугольник. Ведь в прямоугольном треугольнике квадрат гипотенузы равен сумме двух квадратов катетов.

1. Производим расчёт имеющихся параметров и извлекаем квадратный корень и получаем длину лестницы.
2. Дальше необходимо рассчитать подходящее количество ступеней.

Необходимые для работы материалы, инструменты

Для сооружения межэтажной металлической лестницы нам чтобы возвести межэтажную металлическую лестницу понадобятся следующие инструменты и материалы.

Инструменты:

1. сварочный аппарат;
2. лестница;
3. болгарка;
4. маска для сварки, рукавицы и специальные очки;
5. дрель со свёрлами по металлу;
6. шлифовальные диски;
7. устойчивый стол из металла;
8. тиски;
9. струбцина;
10. карандаш;
11. рулетка и угольник;

Декоративная облицовка лестниц из швеллера

Для придания лестничной конструкции эстетичного внешнего вида можно ее облицевать различными отделочными материалами:

• деревом,
• коваными изделиями,
• камнем,
• стеклом,
• гипсокартонном,
• плиткой,
• ковролином,
• обычным окрашиванием.

Это позволяет реализовывать интересные и экономически эффективные дизайнерские решения путем комбинации дешевой и надежной металлической основы с дорогостоящими элементами отделки. Кроме того, такой подход обеспечивает простую ремонтопригодность лестницы – необходимо лишь демонтировать поврежденный отделочный элемент от металлокаркаса и установить новый.

Классификация

Металлические лестницы используют постоянно или временно. Согласно назначению их классифицируют:

• на основные, служащие для общего пользования;
• вспомогательные — служебные, запасные, кровельные;
• внутриквартирные — для перемещения людей в границах частного дома или квартиры;
• парадные;
• пожарные;
• садовые.

Лестницы для постоянного использования — стационарные, для временного — складные, раздвижные, приставные.

Конфигурация пролетов разнообразна:

• одномаршевая прямая;
• двухмаршевая поворотная;
• Г-, П-, Т-образная;
• винтовая;
• спиральная;
• S-образная;
• пирамидальная.

Между маршами размещаются лестничные площадки или забежные ступени. Конструкции с подступенком называются закрытыми, без них — открытыми.

При прямых пролетах проступи имеют прямоугольную форму, при изогнутых или винтовых — клиновидную или угловую. Интересна компоновка марша по типу «гусиный шаг» или «самба».  Каждая ступень разделена на две половины, предназначенных для шага определенной ногой.

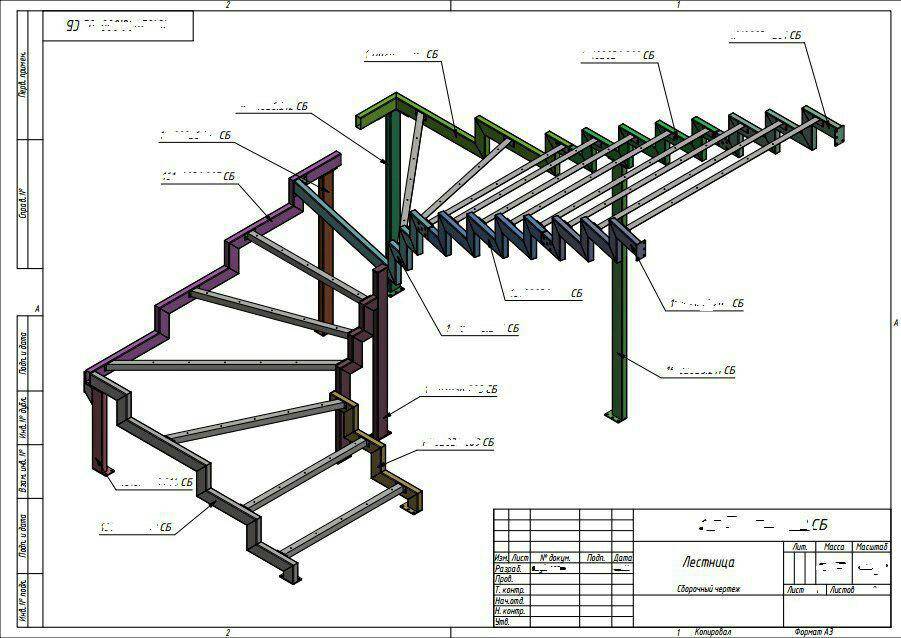

Как сделать каркас металлической лестницы из профильной трубы своими руками чертежи, расчет

Когда необходимо сделать надежное и долговечное изделие всегда идёт речь о металле.

Несмотря на то, что прочность металла зависит от его толщины, создавая и собирая лестницу, стоит знать, что чересчур большие размеры могут навредить конструкции.

При использовании очень толстого металла лестница получится громоздкой и не подъёмной с большими углами.

Тогда придётся потратить немалую сумму дополнительных средств, на приведение лестницы в изящную и прочную конструкцию.

Чтобы конструкция получилась красивой, и не пришлось тратить лишние деньги и силы, нужно знать какой профиль лучше всего подходит для лестницы и как произвести монтаж.

Правила эксплуатации

Приставная лестница является устройством, требующим повышенной внимательности в процессе эксплуатации. Опора для верхней ее точки должна быть устойчивой и прочной. Нижняя точка лестницы устанавливается только на твердые и ровные поверхности. Не допускается применение на мягкой, скользкой, песчаной земле.

Угол между основанием лестницы и точкой ее верхней опоры должен быть оптимальным. Конструкция не должна опрокидываться назад под весом человека, а ее нижняя часть отъезжать от опоры. Недопустимо вставать на последние 3 ступеньки приставной лестницы, если ее конструкция не предусматривает упора для ног, постановочной площадки или других фиксирующих креплений.

О том, как сделать приставную лестницу, можно посмотреть в следующем видео.
