Способы регулировки температуры теплого водяного пола

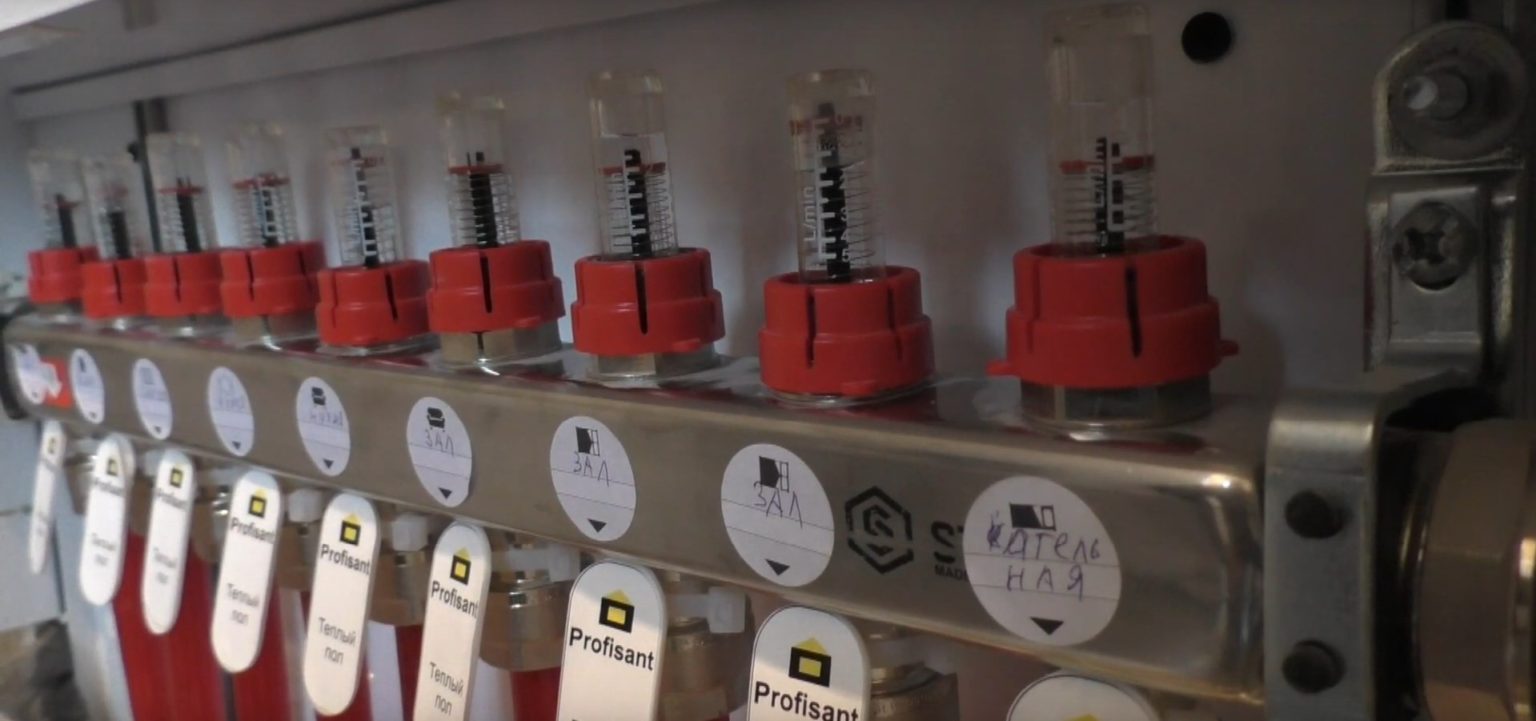

Регулировка ротаметра поэтапно

Процедуру уместно назвать балансировкой теплого пола, так как котел имеет ограниченные возможности и целью является создать наиболее эффективный баланс распределения его ресурса между контурами отопления.

Суть простая: каждый ротаметр перекрывает поступление воды по принципу обычного крана, чем меньший поток он создает, перекрывая своим клапаном вход жидкости на контур, тем меньшая температура, и наоборот. Суть регулировки элементарная — ограничение напора, объема поступающего теплоносителя.

Регулировка расходомеров теплого пола, процедура их установки на коллектор отапливаемого водяного пола почти всегда прописывается в инструкции изделия.

Рассмотрим монтаж и как отрегулировать (произвести балансировку) для распространенного типоразмера поплавкового расходомера с двумя шайбами-кольцами для регулирования внизу на корпусе:

1. Вставить ротаметр в посадочное место на гребенке коллектора.
2. Снять защитную гильзу и предохранительную чеку или подобное приспособление, обычно оно в виде кольца. У разных моделей первая есть почти всегда, второй может не быть;
3. Вкрутить изделие, затянув ключом с небольшим разумным усилием. Эту процедуру можно также произвести без инструмента, вручную, так как не требуется особо сильного закручивания, главное, чтобы прибор сидел в гнезде плотно. Есть также типоразмеры с фиксирующей накидной гайкой;
4. Поворачивать против ч. с. верхнее регулировочное кольцо, клапан откроется полностью. Такой манипуляцией устройство приводится в готовность, в исходное состояние. Указатель расхода переместиться на отметку «0».
5. Запустить систему.
6. Далее, тем же верхним кольцом устанавливают нужное значение, определенное по расчету пользователя.
7. Чтобы выставленный параметр не сбивался, производят фиксацию поворотом нижней шайбы до упора.
8. По завершению процедуры не забыть накрыть регулировочный узел той же защитной гильзой. Это предотвратит механические повреждения, сдвиги от случайных влияний.
9. Последний этап — проверить, как происходит нагрев настроенного оборудования, некоторое время понаблюдать за интенсивностью, скоростью достижения нужной температуры.

Настраивать надо плавно, так как уменьшение потока на одном приборе повышает его интенсивность на других контурах. Юстировка, то есть выставленный напор, будет обозначаться местом указателя напротив градаций шкалы.

Для моделей ротаметров без интегрированного вентиля с сегментом со шкалой оборотов надо устанавливать такой клапан отдельно. При балансировке теплого пола с расходомерами данного типа эти затворы переводят на полностью открытое состояние, а дальше запускают систему и юстировка выполняется их регулировкой. То есть в своей основе процесс подобный описанному.

Комплексный и индивидуальный режимы управления

Комплексная регулировка заключается в том, что в отопительной системе все процессы контролируют приборы первой и второй групп. Блок управления занимается всеми задачами, которые невозможно решить в единичном порядке. Такая схема достаточно легка в исполнении, но при поломках любого элемента приходится проводить наладку уже подручными средствами.

Важно
Нельзя пренебрегать автоматикой и пытаться настроить систему вручную, если это не предусмотрено инструкцией к отопительной системе. При вмешательстве может произойти сбой в работе и разбалансировка водяных контуров, приборов и агрегатов.. Блок управления, однако, неэффективен при решении отдельных задач

Обогрев части комнаты невозможно отрегулировать без настройки параметров вручную. Термостаты исполняют узкий круг задач, обходя температурные вычисления. Индивидуально выполнить настройку можно по следующим схемам:

Блок управления, однако, неэффективен при решении отдельных задач. Обогрев части комнаты невозможно отрегулировать без настройки параметров вручную. Термостаты исполняют узкий круг задач, обходя температурные вычисления. Индивидуально выполнить настройку можно по следующим схемам:

1. расходомерный клапан имеет корпус, который при регулировке нужно выкручивать согласно расположению технического отверстия в коллекторе;
2. при этом нельзя трогать колбу из пластика, где есть отметка в виде шкалы;
3. регулировку выполняют с учётом показаний поплавка, который визуально показывает полученный во время обогрева расход жидкости.

Опрессовка труб теплого пола

Перед тем, как запустить систему обогрева первый раз или после долгого периода бездействия (6-12 месяцев), нужно выпустить скопившийся в трубах воздух. Это первый шаг в регулировке теплого водяного пола, который проводится вручную независимо от принципа, по которому он функционирует.

В случае когда трубы теплого пола заливаются бетонной стяжкой, разрешено выполнять пуск системы только когда она высохнет.

Опрессовка водяного теплого пола Вопрос настройки полов актуален с началом каждого отопительного сезона. Процесс заполнения системы выполняется вручную, несмотря на возможное наличие встроенных датчиков. Перед запуском следует убедиться, что все петли пола перекрыты, проверить краны на распределительном коллекторе.

В первую очередь заполняется основная система обогрева. Затем открываются вентили подачи и обратки на одной из петель и вводится в работу циркуляционный насос. Обороты минимальные. Контур должен постепенно заполниться. В это время включается котел с предустановленной температурой в диапазоне 30-40⁰С.

Температурные режимы и их особенности в различных системах

В инструкции к тёплым полам представлена подробная информация, где чётко прописано, какой наибольший уровень нагрева допустим. Однако стоит учесть ещё некоторые важные нюансы:

• Нагревательные маты нельзя применять как единственный способ обогрева жилища, потому что их мощность ниже, чем у кабеля, монтаж которого выполнен в цементную стяжку.
• Выбирая систему тёплый пол по мощности, принимайте в расчёт тепловые потери комнаты. Если тёплый пол укладывается, например, на холодном балконе, тогда придется приобретать более мощную систему обогрева.

Мощность нагревательной системы

• В комнатах, в которых преобладает повышенный влажностный режим, обогрев пола поможет избавиться от лишней влаги. Поэтому в ванной комнате можно выставить температурный режим в 30 градусов.
• Многие напольные покрытия боятся сильного нагрева, поэтому для тёплого пола в качестве финишного настила лучше выбирать кафель, он быстро нагревается и остывает, а главное, такой пол выдержит даже сильный прогрев.
• Температура пола под ламинированные доски, паркет, ковролин и тому подобные напольные покрытия не должна превышать 26 градусов. Под эти покрытия самая большая мощность тёплого пола должна быть не больше 100 ватт на 1 кв. м площади.

Значение комфортной температуры пола При монтаже обогрева водяного или электрического типа следует предусмотреть качественную систему, позволяющую выполнять регулирование степени нагрева. Состоит такая система из двух элементов: датчик и термостат. Без них невозможно контролировать температуру пола.

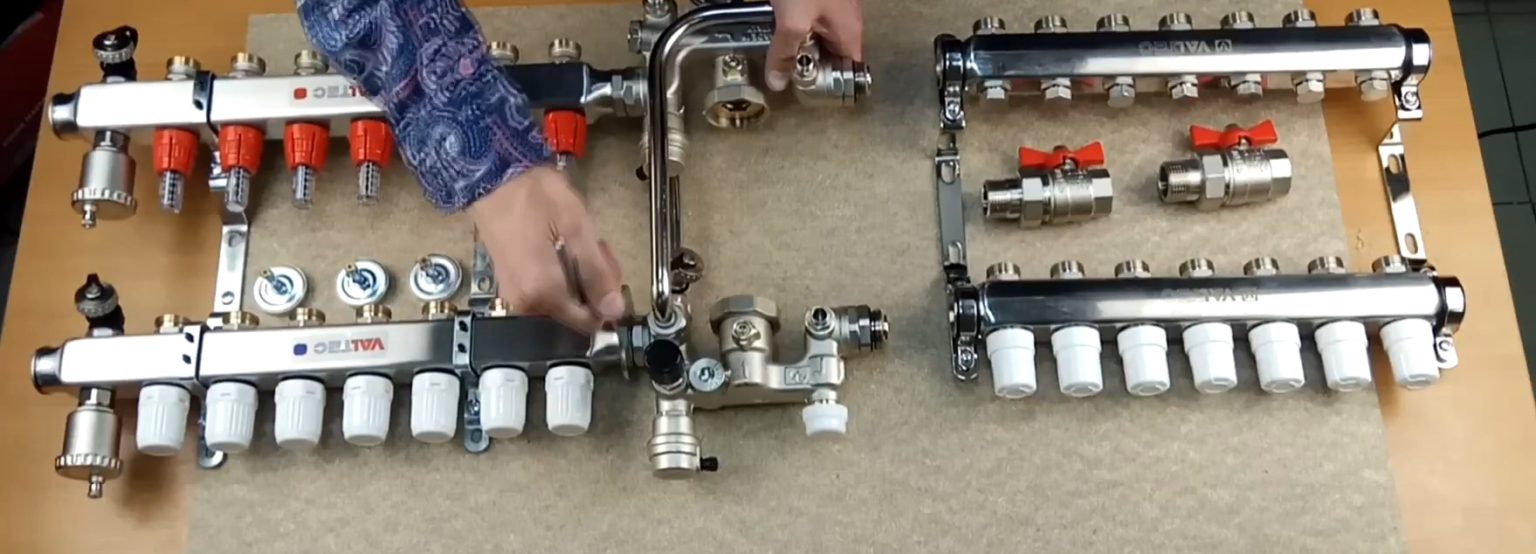

Типовые схемы подключения

Водяной тёплый пол достаточно редко используется как единственный источник обогрева. Отопление лишь за счёт подогрева пола допустимо только в регионах с мягким климатом, либо в помещениях с большой площадью, где съём тепла не ограничивается мебелью, предметами интерьера или же низкой теплопроводностью напольного покрытия.

Практически всегда приходится объединять в одной системе отопления радиаторные контуры, приборы подготовки ГВС и петли тёплого пола.

Типовая схема комбинированной системы отопления с подключением радиаторов и контуров тёплого пола. Это наиболее технологичный и легко настраиваемый вариант, но при этом требующий значительных начальных вложений. 1 — котёл отопления; 2 — группа безопасности, циркуляционный насос, расширительный бак; 3 — коллектор для раздельного двухтрубного подключения радиаторов по схеме «звезда»; 4 — радиаторы отопления; 5 — коллектор тёплого пола, включает в себя: байпас, трёхходовой клапан, термостатическую головку, циркуляционный насос, гребёнки для подключения контуров теплого пола с редукторами и расходомерами; 6 — контуры тёплого пола

Имеется довольно большое число вариаций исполнения обвязки котельной, при этом в каждом отдельном случае действуют свои принципы работы гидравлической системы. Однако если не учитывать крайне специфические варианты, то способов согласовать работу нагревательных приборов различного типа остается всего пять:

1. Параллельная привязка коллектора тёплого пола к магистрали теплового узла. Место врезки в магистраль обязательно выполняется до точки подключения радиаторной сети, подачу теплоносителя обеспечивает дополнительный циркуляционный насос.
2. Объединение по типу первичных и вторичных колец. Магистраль, завёрнутая в кольцо, имеет несколько расходных врезок в подающей части, расход теплоносителя в подключенных цепях снижается по мере удаления от источника нагрева. Балансировка расхода выполняется подбором подачи насосов и ограничением протока регуляторами.
3. Подключение в крайнюю точку компланарного коллектора. Движение теплоносителя в петлях тёплого пола обеспечивается общим насосом, расположенным в генераторной части, при этом система балансируется по принципу приоритетного расхода.
4. Подключение через гидравлический разделитель оптимально подходит при большом количестве нагревательных приборов, существенной разнице расходов в контурах и значительной протяжённости петель тёплого пола. В этом варианте также используется компланарный коллектор, гидрострелка же необходима для устранения перепада давления, мешающего корректной работе циркуляционных насосов.
5. Локальное параллельное включение петли через унибокс. Этот вариант хорошо подходит для присоединения петли тёплого пола небольшой протяжённости, например при необходимости обогреть пол только в санузле.

Самый простой вариант включения контура тёплого пола к радиаторной системе отопления с температурой теплоносителя 70-80 °С. 1 — магистраль с подачей и обраткой высокотемпературного контура; 2 — контур тёплого пола; 3 — унибокс.

Нужно помнить, что характер работы тёплого пола может также меняться в зависимости от схемы укладки змеевика. Оптимальной считается схема «улитка», при которой трубки прокладываются парно, а значит, вся площадь обогревается почти равномерно. Если же тёплый пол устроен «змейкой» или «лабиринтом», то практически гарантировано образование более холодных и тёплых зон. Устранить этот недостаток можно, в том числе и за счёт правильной настройки.

Выберите город

А
Абакан
Адлер
Азов
Александров
Алексин
Альметьевск
Анапа
Ангарск
Анжеро-Судженск
Апатиты
Арзамас
Армавир
Арсеньев
Артем
Архангельск
Асбест
Астрахань
Ачинск

Б
Балаково
Балахна
Балашиха
Балашов
Барнаул
Батайск
Белгород
Белово
Белогорск
Белорецк
Белореченск
Бердск
Березники
Берёзовский
Бийск
Благовещенск
Бор
Борисоглебск
Братск
Брянск
Бугульма
Будённовск
Бузулук

В
Великие Луки
Великий Новгород
Верхняя Пышма
Видное
Владивосток
Владикавказ
Владимир
Волгоград
Волгодонск
Волжск
Волжский
Вологда
Вольск
Воркута
Воронеж
Воскресенск
Воткинск
Всеволожск
Выборг
Выкса
Вязьма

Г
Гатчина
Геленджик
Георгиевск
Глазов
Гойты
Горно-Алтайск
Грозный
Губкин
Гудермес
Гусь-Хрустальный

Д
Дзержинск
Димитровград
Дмитров
Долгопрудный
Домодедово
Донской
Дубна

Е
Евпатория
Егорьевск
Ейск
Екатеринбург
Елабуга
Елец
Ессентуки

Ж
Железногорск
Жигулёвск
Жуковский

З
Заречный
Заринск
Зеленодольск
Златоуст

И
Иваново
Ивантеевка
Ижевск
Иркутск
Искитим
Ишим
Ишимбай

Й
Йошкар-Ола

К
Казань
Калининград
Калуга
Каменск-Уральский
Каменск-Шахтинский
Камышин
Канск
Кемерово
Керчь
Кимры
Кинешма
Киров
Кирово-Чепецк
Кисловодск
Клин
Клинцы
Ковров
Когалым
Коломна
Комсомольск-на-Амуре
Копейск
Королёв
Кострома
Краснодар
Краснокамск
Краснотурьинск
Красноярск
Кропоткин
Крымск
Кстово
Кузнецк
Кумертау
Кунгур
Курган
Курск

Л
Лабинск
Лениногорск
Ленинск-Кузнецкий
Липецк
Лиски
Лобня
Лысьва
Лыткарино
Люберцы

М
Магнитогорск
Майкоп
Махачкала
Междуреченск
Мелеуз
Миасс
Минеральные Воды
Минусинск
Михайловка
Мичуринск
Москва
Мурманск
Муром
Мытищи

Н
Набережные Челны
Назарово
Назрань
Нальчик
Наро-Фоминск
Находка
Невинномысск
Нерюнгри
Нефтекамск
Нефтеюганск
Нижневартовск
Нижнекамск
Нижнеудинск
Нижний Новгород
Нижний Тагил
Новоалтайск
Новокузнецк
Новокуйбышевск
Новомосковск
Новороссийск
Новосибирск
Новотроицк
Новоуральск
Новочебоксарск
Новочеркасск
Новошахтинск
Новый Уренгой
Ногинск
Норильск
Ноябрьск
Нягань

О
Обнинск
Одинцово
Озерск
Октябрьский
Омск
Орел
Оренбург
Орехово-Зуево
Орск

П
Павлово
Павловский Посад
Пенза
Первоуральск
Пермь
Петрозаводск
Петропавловск-Камчатский
Подольск
Полевской
Прокопьевск
Псков
Пушкино
Пятигорск

Р
Раменское
Ревда
Реутов
Ржев
Ростов-на-Дону
Рубцовск
Рыбинск
Рязань

С
Салават
Салехард
Самара
Санкт-Петербург
Саранск
Сарапул
Саратов
Саров
Севастополь
Северодвинск
Северск
Сергиев Посад
Серов
Серпухов
Сертолово
Сибай
Симферополь
Славянск-на-Кубани
Смоленск
Соликамск
Солнечногорск
Сосновый Бор
Сочи
Ставрополь
Старый Оскол
Стерлитамак
Ступино
Сургут
Сызрань
Сыктывкар

Т
Таганрог
Тайшет
Тамбов
Тверь
Тимашевск
Тихорецк
Тобольск
Тольятти
Томск
Троицк
Туапсе
Туймазы
Тула
Тулун
Тюмень

У
Узловая
Улан-Удэ
Ульяновск
Усолье-Сибирское
Уссурийск
Усть-Илимск
Усть-Кут
Уфа
Ухта

Ф
Феодосия
Фрязино

Х
Хабаровск
Ханты-Мансийск
Химки

Ч
Чайковский
Чапаевск
Чебоксары
Челябинск
Черемхово
Череповец
Черкесск
Черногорск
Чехов
Чистополь
Чита

Ш
Шадринск
Шахты
Шуя

Щ
Щёлково

Э
Электросталь
Элиста
Энгельс

Ю
Южно-Сахалинск
Юрга

Я
Якутск
Ялта
Ярославль

Водяной теплый пол: регулировка температуры

Управление температурным режимом собранного водяного пола зависит от того, какое оборудование было использовано в помещении при установке системы обогрева. Способов регулирования бывает несколько. К главным же причисляют:

• ручное регулирование;
• индивидуальное;
• групповое;
• комплексное.

Ниже более подробно рассмотрим каждый из них.

Ручная регулировка

Весь процесс, при таком способе обогрева пола, происходит в ручном режиме. При этом, итоговые заключения о температуре делаются только на основе собственных ощущений. Разумеется, что при таких измерениях, неточные данные – не исключение. По этой причине процедура регулирования теплого пола должна осуществляться по следующему перечню:

• При эксплуатации такого пола с паркетным или ламинатным типом покрытия применяют специальные термоголовки, которые устанавливаются на 2 трубопровода: и подающий, и обратный. Регулировку проводят вручную: подачу либо увеличивают, либо же, наоборот – уменьшают.
• Настройка температуры пола производится только тогда, когда каждая петля системы будет заполнена водой (нужно следить, чтобы во время заполнения не было воздуха).
• В процессе того, как наполняются трубопроводы, необходимо контролировать, чтобы вода была во всей остальной отопительной системе. Это делается путем открытия: кранов, которые дают доступ тепловому носителю ко всей системе, и вентиля обратного коллектора. И лишь только после этих действий можно открыть трубы (прямую и обратную) одной петли для полного их наполнения. При этом следует проверять и не допускать попадания воздуха (путем выпускания его в воздухоотвод).
• Далее для движения воды в трубопроводе проводят запуск насоса. Рукой на ощупь определяют степень нагревания и при теплых трубах закрывают петлю.
• Когда все петли заполнятся, нужно вентили повернуть на открытие. Затем подачу воды в каждую петлю можно отрегулировать, определив температуру вручную.
• На температурные показатели воды в трубах влияет их длина. В связи с этим, целесообразно устанавливать их одинакового размера.

Важно учитывать, что при таком варианте температурной регулировки водяного пола, все ее этапы необходимо осуществлять с обязательным 2-часовым перерывом, чтобы хорошо понимать эффективность каждого действия. Так, как в этом случае приходится ориентироваться только на личные ощущения, то такой способ температурного регулирования пола удобным назвать нельзя

Так, как в этом случае приходится ориентироваться только на личные ощущения, то такой способ температурного регулирования пола удобным назвать нельзя.

Индивидуальная регулировка

Корректирование температуры теплых полов в индивидуальном режиме реализуется с помощью специальных датчиков, которые расположены в каждой комнате. Индивидуальное регулирование отличается от группового. При первом способе климат по желанию устанавливается для каждого помещения отдельно, а при втором – для всей системы действует общий температурный режим.

Групповая регулировка

Данный способ практичен своей точностью показаний. В его основе лежит автоматическое осуществление понижения или повышения температуры пола, а также уменьшения и увеличения подачи воды (носителя тепла). В таком варианте регулирования применяются схемы климат и констант. При второй схеме работы используются клапаны с наличием термоголовок.

Если же требуется изменить температурный показатель, то система сузит или же расширит капиллярную трубку, которая отвечает за регулировку отверстия клапана. Длиться это будет до тех пор, пока не настроится удовлетворяющий режим.

Корректировка происходит в автоматическом режиме. Автоматика системы, в зависимости от того, на сколько градусов прогрет в помещении воздух, определяет ту температуру, которой необходимо достичь. Затем она подает сигналы на открытие либо закрытие клапана.

Комплексная регулировка

Комплексный способ регулировки водяного теплоносителя пола соединяет в себе 2 режима:

1. индивидуальный,
2. групповой.

Он позволяет осуществлять коррекцию температурных показателей как сразу во всем доме, так и в каждой его комнате отдельно.

Монтаж и регулировка

Согласно указаниям производителей подключение ротаметра осуществляется на обратный коллектор, но существует вариант установки прибора на подачу.

Основным требованием к монтажу устройства является вертикальное его расположение. Такая установка позволяет определять точное значение уровня жидкости в колбе.  Поэтому гребенка должна размещаться строго горизонтально по уровню.

Ротаметр подсоединяется посредством вкручивания в соответствующее гнездо на коллекторе. В комплектацию к прибору входит уплотнительное кольцо и накидная гайка. Дополнительно уплотнять устройство герметиком или другими материалами не нужно.

Рабочий процесс коллектора соединенной цепи – коллектор и расходомер должен быть полностью автоматизированный. Поэтому к системе дополнительно подключается термодатчик. При такой схеме система при достижении заданного температурного режима теплоносителя перекрывает его полный или частичный доступ к контурам.

Весь монтажный процесс и регулировка ротаметра для теплого пола выполняется в такой последовательности:

1. Расходомер нужно вкрутить в специально предназначенное на коллекторе технологическое отверстие. Прибор устанавливается с помощью ключ строго в вертикальном положении.
2. Провернуть против часовой стрелки и снять прозрачную колбу, расположенную в верхней части корпуса расходомера. После этого необходимо снять кольцо, которое установлено для защиты производителем. Затем одеть колпачок с разметками обратно.
3. За часовой стрелкой выполнить повороты корпуса до необходимого показателя уровня напора. Такое действие представляет собой балансировку скорости потока теплоносителя. При этом заданная величина должна отобразиться на шкале.

После таких действий требуется проверка рабочего процесса всей системы обогрева половых покрытий. Во время эксплуатации теплого пола не следует закрывать колбу на расходомере. Шкала должна быть постоянно на виду, так как иногда возникает необходимость балансировки в ходе работы отопительного оборудования.

Для защиты от внешнего воздействия коллекторную группу вместе с расходомером рекомендуется поместить в специальный шкафчик или сделать нишу в стене с закрывающейся дверкой.

Согласно техническим правилам следует проводить идентичную укладку нескольких контуров, включая их протяжность. Иначе даже использование коллектора с ротаметром не даст положительного результата, и система будет функционировать некорректно.

Правила заправки системы

Настройку работы тёплого пола невозможно выполнить, если расход теплоносителя в петлях будет меняться самопроизвольно. Такое явление характерно при наличии воздушных пробок, поэтому система отопления должна быть не только должным образом организована технически, но также правильно заправлена.

Чтобы полноценно заполнить систему, на обеих ветках коллектора теплого пола должны быть установлены автоматические воздухоотводчики. Если петли расположены по уровню выше коллектора, подключение подачи к последнему должно быть выполнено через деаэратор. Заправка системы тёплого пола производится отдельно от прочих нагревательных контуров, то есть обвязка генераторной части и радиаторная сеть должны быть заполнены заранее, а отсекающие краны на входах коллектора — перекрыты.

Для заливки теплоносителя в систему к дренажному отводу подающей ветки коллектора подключается шланг от системы водоснабжения или насоса. Соответственно к аналогичному отводу возвратной ветки нужно подключить шланг для стравливания воздуха, обратный конец которого либо выводится на улицу, либо опускается в ёмкость объёмом 30–40 л.

Первым в системе тёплого пола заполняется коллектор и его обвязка. При этом расходомеры на подающей ветке должны быть полностью открыты, а регуляторы на обратной ветке — закрыты. Далее нужно последовательно заполнить каждую петлю теплоносителем до тех пор, пока из стравливающего шланга не будет поступать чистый теплоноситель без пузырьков воздуха. Заполнение тёплого пола производится при минимальном потоке для равномерного выдавливания воздуха из системы. Когда все петли тёплого пола заправлены, можно выполнять ввод системы отопления в работу и проводить её балансировку.

Температурный режим

Прежде чем приступить к регулировке тёплого пола, крайне важно установить чёткое представление о том, с какой целью она выполняется. По принципу действия водяной тёплый пол кардинально отличается от прочих нагревательных приборов

Основным отличием служит рабочая температура теплоносителя

Если в радиаторную сеть подача осуществляется при температуре до 80 °С, то нагрев теплоносителя, поступающего в змеевик тёплого пола, ограничивается 40–42 °С. Такая необходимость вызвана соображениями комфорта и безопасности. В нормальном режиме температура на поверхности пола колеблется в диапазоне 22–26 °С, более сильный нагрев вызывает неприятные ощущения

Основным отличием служит рабочая температура теплоносителя. Если в радиаторную сеть подача осуществляется при температуре до 80 °С, то нагрев теплоносителя, поступающего в змеевик тёплого пола, ограничивается 40–42 °С. Такая необходимость вызвана соображениями комфорта и безопасности. В нормальном режиме температура на поверхности пола колеблется в диапазоне 22–26 °С, более сильный нагрев вызывает неприятные ощущения.

Существует два способа регулирования температуры нагрева жидкостного тёплого пола. Первый из них подразумевает контроль температуры на подающей ветке коллектора за счёт подмешивания порции остывшего теплоносителя из обратки. Технически это решение реализуется установкой трехходового клапана с термостатирующей головкой RTL нажимного действия. Отличие такой головки от радиаторной заключается в том, что она опирается в работе на температуру теплоносителя, а не воздуха. При таком способе регулирования расход в петлях сохраняется постоянным, с небольшой амплитудой меняется лишь температура теплоносителя.

Второй способ регулировки подразумевает ограничение расхода горячего теплоносителя в контуре. В этом случае также устанавливается термостатирующая головка, однако она расположена на двухходовом клапане, который прерывает цепь возвратного потока. При таком способе регулирования подача и обратка связываются байпасной цепью, проток через которую регулируется ограничительным клапаном с заранее откалиброванной пропускной способностью. Принцип такого регулирования основывается на высокой инерционности системы тёплого пола. В процессе работы теплоноситель подается в петли при номинальной температуре теплового узла, периодически изменяется только суммарный расход. Таким образом, нагрев стяжки происходит циклически, то есть требуется существенная теплоёмкость аккумулирующего слоя для сглаживания перепадов температуры.

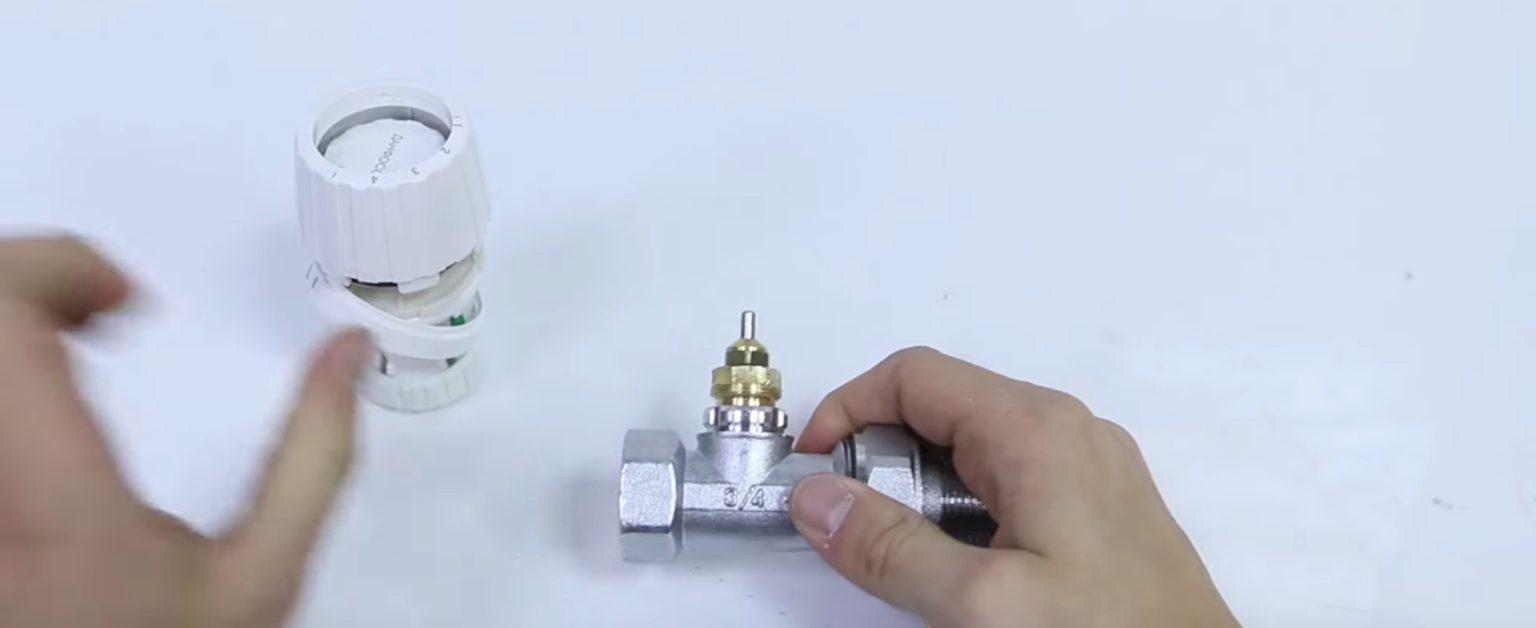

В обоих случаях действует одно важное правило: термостатирующая арматура в обязательном порядке опирается на температуру обратного потока петли или коллектора. Устройство может иметь механический или электронный принцип действия, это может быть даже обычный термометр

Необходимость правильного расположения связана с тем, что по значению температуры теплоносителя на подаче практически невозможно судить об эффективности регулировки, ведь протяжённость петель может существенно отличаться

Необходимость правильного расположения связана с тем, что по значению температуры теплоносителя на подаче практически невозможно судить об эффективности регулировки, ведь протяжённость петель может существенно отличаться.

Правила первого пуска системы

Настройка теплого водяного пола начинается с самого момента его первого пуска после монтажа. Это важный и ответственный этап, во многом определяющий надежность и долговечность уложенного «пирога». Таким образом, происходит «настройка» не только непосредственно элементов отопительной системы, но и самого пола (стяжки, напольного покрытия), контактирующего с теплом от труб.

Первый пуск водяного теплого пола осуществляется до укладки декоративного напольного покрытия с целью просушки бетонного пирога.

Основные рекомендации следующие:

Первый пуск системы осуществляется при сухой бетонной стяжке (обычное время застывания цементно-бетонных смесей составляет от 17 до 28 суток).
Если время не терпит, ремонт затянулся, а холода уже наступили, допускается постепенный запуск системы с повышением температуры теплоносителя не более чем на 1⁰С в сутки. При этом от заливки стяжки до включения пола на постепенный прогрев должно пройти не менее 2 недель

Так удастся просушить чистовую стяжку быстрее, исключив риск теплового шока, возникновения напряжений и растрескивание цемента.
Крайне важно хорошо просушить стяжку перед настилом декоративного покрытия, особенно чувствительного к влаге (паркет, ламинат и пр.).

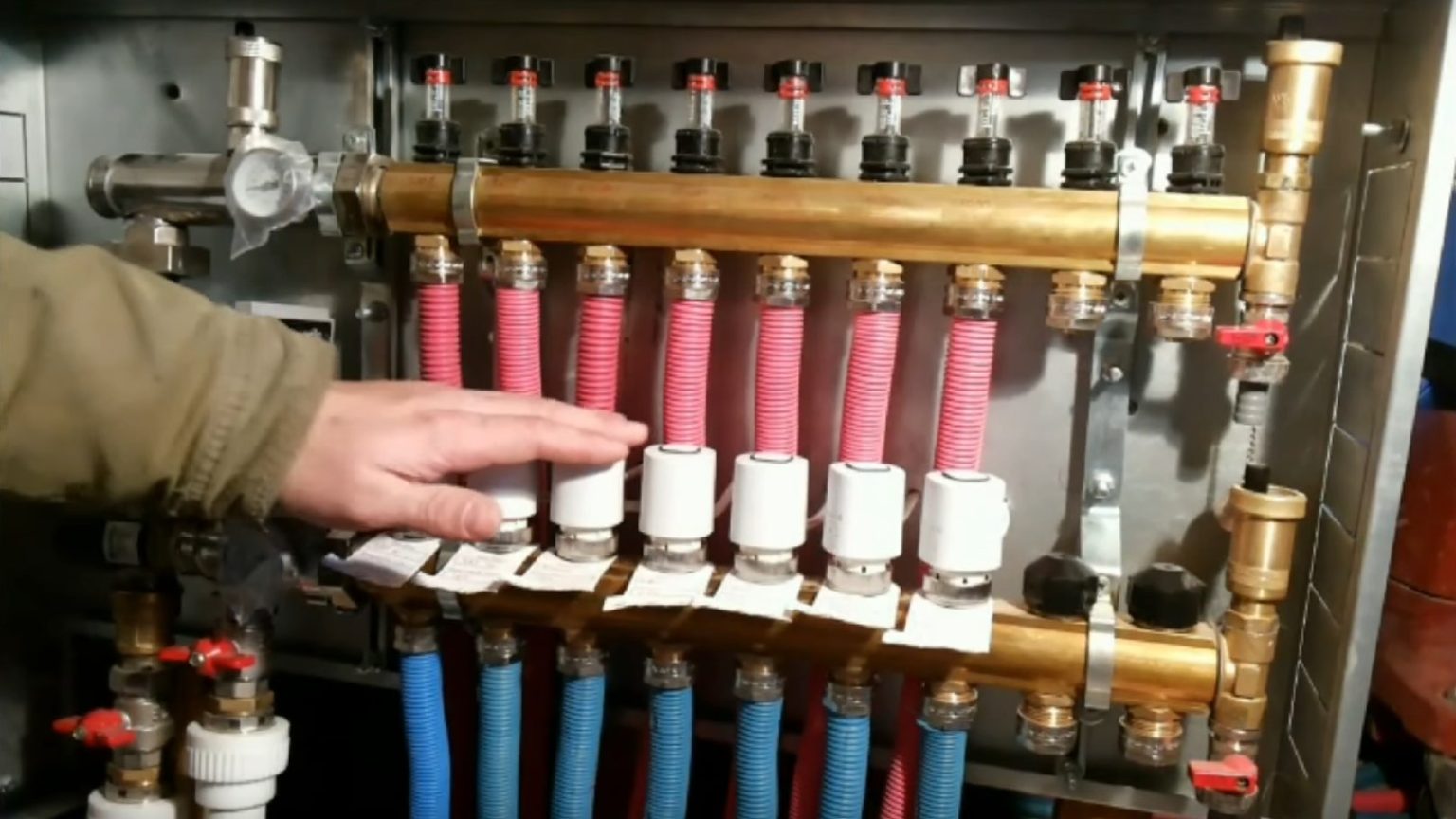

Сервоприводы для систем теплого пола

Не существует способа, как отрегулировать теплые полы в автоматическом режиме без сервопривода (другое название сервомотор). Это электротермическое устройство, основное назначение которого заключается в открытии и закрытии подачи горячего теплоносителя.

Основной элемент сервопривода – эластичный сильфон, который имеет форму герметичного цилиндра. Он наполнен веществом, способным изменять объем в зависимости от температуры.

Вокруг сильфона имеется электрический нагревательный элемент, на который подается питание после поступления с термостата сигнала. Когда он включился в работу, вещество, находящееся в цилиндре, начинает нагреваться и расширяться. Сильфон, который увеличился в размерах, оказывает давление на шток, расположенный ниже, а тот перекрывает подачу теплоносителя. Поскольку в работе данных приборов используется только тепловая энергия и электричество, их принято называть термоэлектрическими.

Бывают сервоприводы нормально закрытыми и нормально открытыми. Их название говорит о положении клапана во время отсутствия электропитания. В первом случае клапан в обычном положении открыт, а после получения сигнала закрывается. Во втором случае все происходит наоборот, сначала он закрывается, а потом открывается.
