Биогазовая установка: принцип работы, из чего получают газ

Технология получения биогаза

Сначала идет подготовка исходного субстрата (смешивание, измельчение, добавление химических и биологических добавок) и подача в герметичные резервуары.
Переработку жидкой субстанции проводят метановые бактерии, способные обходится без поступления воздуха и кислорода. Для продуктивной работы микроорганизмов необходимо обеспечить нужный температурный режим. Главным продуктом их жизнедеятельности в приготовленной среде будет горючий газ метан. Он поднимается вверх и отводится по специальным трубам, не допускающим попадания воздуха в емкости с биомассой.
Для сбора выходящего газа используются газгольдеры из эластичного материала, способного растягиваться без потери прочности. Отработанный субстрат навоза (дигестат) периодически извлекается из реактора и применяется как удобрение на полях.

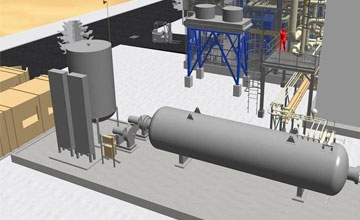

Крупное производство биогаза в Германии

Технологии производства биогаза отличаются друг от друга видом и качеством перерабатываемого сырья, одно- или двухступенчатым процессом сбраживания, составом продуктов на выходе, применением различных инноваций и другими факторами.

Необходимый температурный режим

Производство биогаза из навоза требует поддержания внутри реактора постоянной температуры 41-43 градуса и создания мезофильного процесса ферментации биомассы. Внутри метантанка монтируются трубчатые нагреватели. Для предотвращения температурных потерь стены и трубопроводы укрываются эффективными теплоизолирующими материалами.

Подготовка сырья

Переработка навоза в биогаз начинается с подготовки исходного субстрата. Это позволяет ускорить разложение сырья и увеличить скорость генерации газа. Нужные бактерии и микроорганизмы уже содержатся в экскрементах и обогащение ими биомассы не требуется. При наличии нескольких субстанций их предварительная обработка (измельчение, гомогенизация, подогрев) проходит раздельно. Затем они смешиваются перед отправкой в биореакторы или подаются в рабочую зону отдельными потоками.

Исходная смесь должна содержать нужное количество сухих органических веществ и в то же время быть достаточно текучей, чтобы транспортироваться по трубам с помощью насосов.

Норматив влажности раствора не менее 90%, поэтому перед заполнением емкостей сухие фекалии животных смешивают с водой. Консистенция навоза должна быть однородной, для этого смесь гомогенизируют. Постоянно размешивают внутри ферментера, предотвращая образование сухих корок.

Создание кислой среды для активности анаэробных бактерий лучше всего обеспечивает навоз КРС или свиней.

Загрузка и обслуживание реактора

Обогащенным навозным раствором заполняют резервуары, устанавливаемые поблизости от метантанков. В них готовая смесь подогревается и перемешивается для равномерного распределения тепла по всему объему. В устройствах для подачи твердого сырья могут накапливаться твердые компоненты. Подача компоста в ферментатор проходит по определенному регламенту.

Биогазовая установка предусматривает два способа загрузки реактора:

включается насос для перекачки жидкой субстанции и одновременно подается твердая масса;
жидкая фракция добавляется к твердой субстанции, обе перемешиваются и одним потоком отправляются в биореактор.

Время подачи контролируется и не бывает продолжительным.

Излишек органики в резервуаре может нарушить равновесие процесса брожения.

Очистка газа от примесей

Каждая примесь удаляется с помощью присущего только ей способа и оборудования. Сероводородные включения адсорбируются изоляционными материалами на отводящих трубах. Удаление углекислого газа основано на его способности вступать в реакцию с водой, образуя угольную кислоту. Биогаз под высоким давлением пропускают через емкости с водой. Параллельно с влагой уходят и другие сопутствующие соединения. Правильная технология очистки увеличивает концентрацию метана до показателя 90- 98 процентов. Получаемый газ становится конкурентоспособным топливом. Высокая степень очистки биогаза требуется только для использования в газопоршневых агрегатах небольших ТЭЦ по выработке тепла и электроэнергии.

Уменьшение содержания влаги

Для удаления избытка влаги применяют конденсационный метод. Полученный горячий газ пропускают через холодный трубопровод. Пары воды оседают каплями на его стенках и отводятся по трубкам в предусмотренные для этого места.

В технологии получения биогаза используется гидравлический затвор для избавления не только от примесей, но и от излишка влаги.

Преимущества биогаза

Биогаз экологичен

Биогаз является возобновляемым, а также чистым источником энергии. Газ, получаемый в результате биоразложения, не загрязняет окружающую среду; это фактически уменьшает выбросы парниковых газов (то есть уменьшает парниковый эффект).

В процессе не происходит сгорания, что означает отсутствие выброса парниковых газов в атмосферу; поэтому использование газа из отходов как формы энергии на самом деле является отличным способом борьбы с глобальным потеплением.

Неудивительно, что забота об окружающей среде является основной причиной, по которой использование биогаза стало более распространенным. Биогазовые установки значительно сдерживают парниковый эффект: заводы снижают выбросы метана, улавливая этот вредный газ и используя его в качестве топлива.

Производство биогаза помогает снизить зависимость от использования ископаемого топлива, такого как нефть и уголь.

Другое преимущество биогаза состоит в том, что, в отличие от других видов возобновляемых источников энергии, этот процесс является естественным и не требует энергии для процесса генерации.

Кроме того, сырье, используемое в производстве биогаза, является возобновляемым, поскольку деревья и сельскохозяйственные культуры будут продолжать расти. Навоз, пищевые отходы и растительные остатки – это сырье, которое всегда будет в наличии, что делает его весьма устойчивым вариантом.

Выработка биогаза снижает загрязнение почвы и воды

Переполненные свалки не только распространяют неприятные запахи – они также позволяют токсичным жидкостям стекать в подземные источники воды. Следовательно, еще одно преимущество биогаза заключается в том, что производство биогаза может улучшить качество воды. Кроме того, анаэробное пищеварение дезактивирует патогены и паразитов; таким образом, он также довольно эффективен в снижении заболеваемости болезнями, передаваемыми через воду. Аналогичным образом, сбор и утилизация отходов значительно улучшаются в районах с биогазовыми установками. Это, в свою очередь, приводит к улучшению состояния окружающей среды, санитарии и гигиены.

Биореакор производит органические удобрения

Побочным продуктом процесса генерации биогаза является обогащенный органический (дигестат), который является идеальным дополнением или заменой химических удобрений.

Выброс удобрений из биогазовой установки может ускорить рост растений и устойчивость к болезням, тогда как коммерческие удобрения содержат химические вещества, которые оказывают токсическое воздействие и могут вызывать пищевое отравление, среди прочего.

Это простая и недорогая технология, которая способствует циркулярной экономике

Технология производства биогаза довольно дешевая. Онв проств в настройке и не требует больших вложений в небольших масштабах. Небольшие биодегустаторы можно использовать прямо дома, используя кухонные отходы и навоз.

Бытовая система окупается через некоторое время, а материалы, используемые для генерации газа, абсолютно бесплатны. Проявленный газ может быть использован непосредственно для приготовления пищи и выработки электроэнергии.

Это то, что позволяет себестоимости производства биогаза быть относительно низким.

Фермы могут использовать биогазовые установки и отходы, производимые их домашним скотом каждый день. Отходы одной коровы могут дать достаточно энергии для питания лампочки на целый день.

На больших станциях биогаз также может быть сжат для достижения качества природного газа и использован для питания автомобилей. Строительство таких заводов требует относительно небольших капиталовложений и создает экологичные рабочие места. Например, в Индии было создано 10 миллионов рабочих мест, в основном в сельской местности, на заводах и в сборе органических отходов.

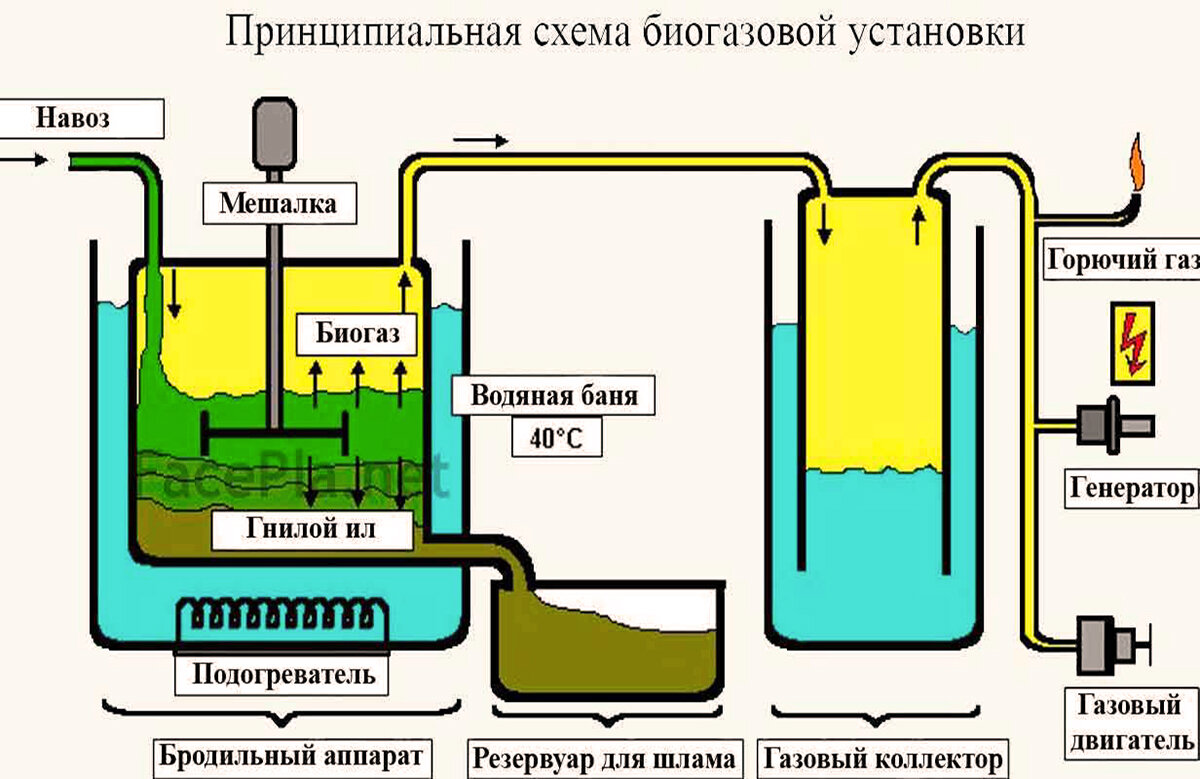

Конструкция типичной биогазовой установки

В личном хозяйстве такая система для переработки считается незаменимым элементом. А что если такую конструкцию можно изготовить самостоятельно? Это действительно возможно и все не так сложно, как кажется.

Первый этап – создание реактора. Следует приготовить емкость и подсоединить к ней трубку для отвода газа, далее подготавливаем люк, через который будет удаляться переработанные отходы. На трубке должен быть установлен прибор, для контроля давления газа. Вместо сепаратора можно создать емкость с сеткой и присоединить ее к остальной конструкции.

Можно присоединить дополнительные устройства:

прибор для перемешивания;
насос;
транспортер;

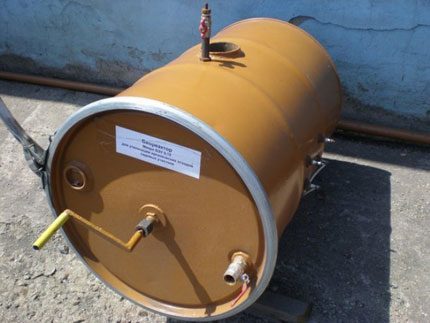

Реактор

Как уже и говорилось ранее, реактор основная часть биогазовой установки. Предусмотрен этот элемент для приготовления биомассы. Именно здесь происходит процесс брожения. Различают несколько видов реактора в зависимости от объема емкости: 100 л, 200л, 500 литров и так далее.

Система подачи биомассы

Такой элемент установки состоит из трубы для подачи жидкости, насоса и приемного отверстия. Чаще всего, подача органических остатков происходит через приемное отверстие, снабженное специальным клапаном. Все отверстия не должны пропускать воздух, поэтому их тщательно обрабатывают герметиками. Также система подачи может быть оснащена люком, но этот фактор уже на усмотрение покупателя.

Мешалки

Без соблюдения такого условия, процесс брожения будет нарушен, как и сам процесс развития микроорганизмов

Миксер позволяет перемешать жидкую и газовую часть субстрата в этом и заключается его функция и такое действие также важно, как и поддерживание температуры в емкости

Автоматизированная система подогрева

Температура для совершения процесса брожения и нормализации жизнедеятельности бактерий должна составлять +40 градусов. Чтобы обеспечить такой температурный оптимум, используют автоматизированную систему подогрева. В состав этого элемента будет входить электрически отопительный элемент, который и будет осуществлять теплообразующую функцию в емкости.

Газгольдер

Газгольдер — устройство позволяющее производить автономную газификацию. Представляет собой резервуар или емкость для газообразных веществ, которую заполняют природным газом. То есть газгольдер – это часть биогазовой установки, накапливающая газ

Важно приобретать газгольдер из прочного, качественного металла, чтобы не произошла утечка

Сепаратор

Это резервуар для сушки органических остатков и основная его функция – получение удобрений. Первый его элемент – сито, которое отделяет остатки твердые по консистенции от жидкого сырья. После чего твердый компонент направляется в камеру сепаратора, где происходит его сушка. Удобрения используют для улучшения состояния почвы и повышения ее плодородия.

Монтируем установку

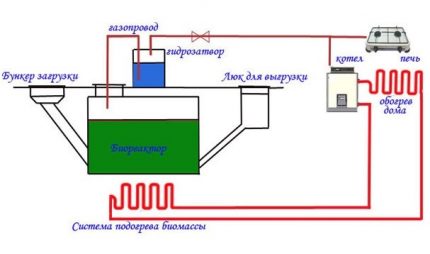

Схема биогазовой установки с ручной загрузкой

На первом этапе нужно определиться с количеством возможного сырья, какой объем отходов жизнедеятельности животных накапливается каждый день, сколько травы или жмыха можете позволить себе расходовать на нужды обогрева. Определите объем реакционной коробки, в которой планируете вырабатывать газ, и выберите место под установку. Это самый ответственный момент. Оборудование стоит установить в отдельном помещении во избежание аварийных ситуаций (все-таки имеем дело с опасным газом метаном) и с учетом неприятного запаха, выделяемого при работе. Завершающий этап: монтируем трубы для загрузки и выгрузки материала. Подготавливаем яму необходимого размера для оборудования.

Итак, резервуар для реактора помещен в подготовленную яму или у стены отдельного помещения, трубы подведены, приступаем к монтажу загрузочного отделения и системы газоотвода.

Устанавливаем крышку на входное отверстие, которая будет служить дверцей для загрузки сырья в топку. Проверяем герметичность. Помните, что кислород не должен поступать в систему. Производим теплоизоляцию. Биогазовая установка сделана своими руками и готова к работе. Поздравляем!

С ручной загрузкой без подогрева или с естественным/пневматическим подогревом – это самая функционально простая энергоустановка. Для ее изготовления понадобятся реактор, бак для загрузки сырья, прибор для отбора и использования полученного газа и устройство для выгрузки перебродившего материала. По указанной схеме сделать установку способен любой хозяин.

Более подробно посмотреть на процесс установки по выработке биологического газа вы можете на видео:

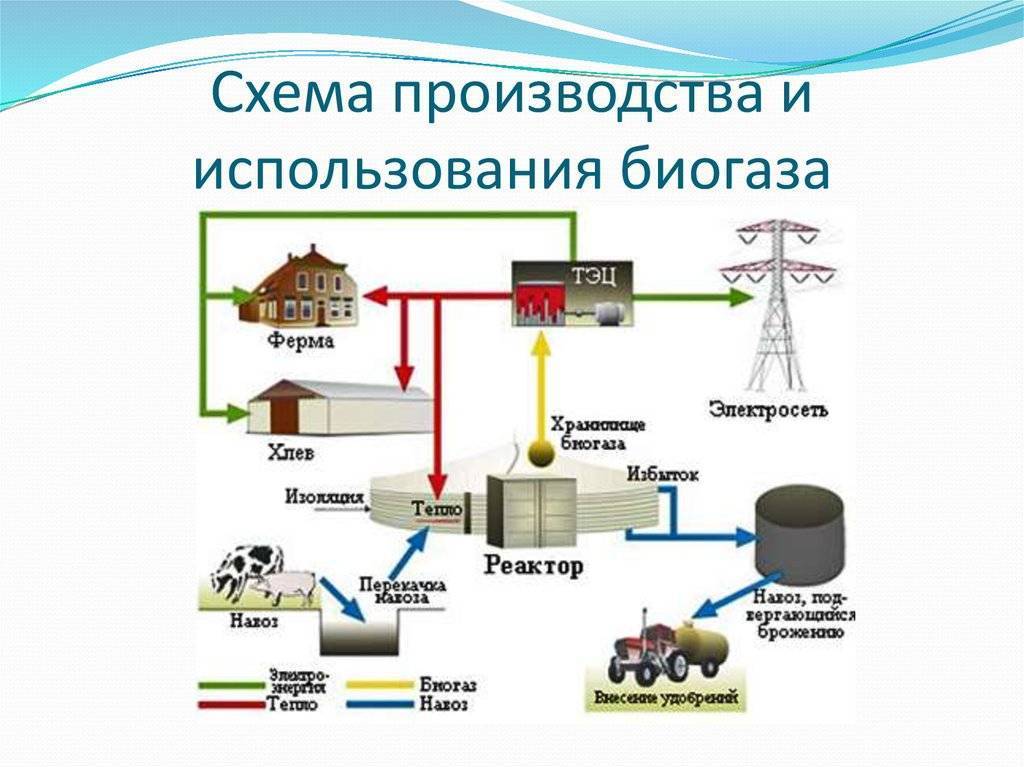

Представление о сооружении

Биогазовые установки для дома, возможно, когда-то полностью заменят сельскому жителю дорогостоящие источники энергии. Экономические катаклизмы, требуют от разработчиков оборудования для сельского хозяйства, производить аналоги природных ресурсов в виде подручного сырья для снижения затрат на обслуживание частного подворья, фермерства.

Цели фермеров различные – одни получают дешевую энергию другим важно с помощью небольшой мини установки переработать отходы жизнедеятельности:

крупнорогатого скота
свинарника
домашней птицы

В результате работы получают биоудобрения и собственный энергетический источник. К тому же в хозяйствах приходится избавляться от различного скопления бытового мусора в этом им помогает удобное, универсальное сооружение, которое отдает вместо ненужных полезные продукты.

Определение местоположения

Чтобы минимизировать затраты на организацию процесса, имеет смысл расположить биогазовую установку неподалеку от источника отходов — возле построек, где содержится птица или животные. Разработать конструкцию желательно так, чтобы загрузка происходила самотеком. Из коровника или свинарника можно проложить под уклоном трубопровод, по которому навоз будет самотеком поступать в бункер. Это существенно облегчает задачу по обслуживанию реактора, да и уборку навоза тоже.

Наиболее целесообразно расположить биогазовую установку так, чтобы отходы с фермы могли поступать самотеком

Обычно строения с животными находятся на некотором отдалении от жилого дома. Потому выработанный газ нужно будет передавать к потребителям. Но протянуть одну газовую трубу дешевле и проще, чем организовывать линию по транспортировке и загрузке навоза.

Используемое сырьё

Разложение любых остатков животного или растительного происхождения выделяет горючий газ в различной степени. Хорошо подходят для сырья смеси различного состава: навоз, солома, трава, разные отходы и т.д. Для химической реакции требуется влажность в 70%, поэтому сырьё необходимо разбавлять водой. Неприемлемо наличие в органической биомассе очистительных средств, хлора, стиральных порошков, так как они препятствуют химическим реакциям и могут повредить реактор. Также не подходит для реактора сырьё с опилками хвойных деревьев (содержащие смолы), с высокой долей лигнина и с превышением порога влажности в 94%.

Растительное. Растительное сырьё великолепно подходит для производства биогаза. Максимальный выход топлива даёт свежая трава – из тонны сырья получается около 250 м3 газа с долей метана в 70%. Кукурузный силос немногим меньше – 220 м3. Ботва от свеклы – 180 м3.

Можно использовать в качестве биомассы практически любые растения, сено или водоросли. Недостаток применения заключается в длительности производственного цикла. Процесс получения биогаза занимает до двух месяцев. Сырьё должно обязательно быть мелко измельчено.

Животное. Отходы перерабатывающих, молочных предприятий, со скотобоен и т.д. пригодны для биогазовой установки. Максимальный выход топлива дают животные жиры – 1500 м3 биогаза с долей метана в 87%. Основной недостаток – дефицит. Животное сырьё также должно быть измельчено.

Экскременты. Главное достоинство навоза его дешевизна и легкодоступность. Недостаток – количество и качество биогаза ниже, чем от других видов сырья. Лошадиные и коровьи экскременты можно перерабатывать сразу. Производственный цикл займёт приблизительно две недели и даст выход объемом 60 м3 с 60% содержанием метана.

Куриный помёт и свиной навоз напрямую применять нельзя, потому что они токсичны. Чтобы запустить процесс ферментации их надо смешать с силосом. Продукт жизнедеятельности человека также можно использовать, но канализационные стоки не подойдут, так как содержание фекалий мало.

Что можно перерабатывать

Биогазовая установка по сути всеядна — перерабатываться может любая органика. Подходит любой навоз и моча, растительные остатки. Негативно влияют на процесс моющие вещества, антибиотики, химия. Их поступление желательно минимизировать, так как они убивают флору, которая занимается переработкой.

Сколько можно получить биогаза из различных отходов

Идеальным считается навоз КРС, так как в нем содержатся микроорганизмы в большом количестве. Если в хозяйстве нет коров, при загрузке биореактора желательно добавить некоторую часть помета, для заселения субстрата требуемой микрофлорой. Растительные остатки предварительно измельчаются, разводятся с водой. В биореакторе смешиваются растительное сырье и экскременты. Такая «заправка» перерабатывается дольше, но на выходе при правильном режиме, имеем наибольший выход продукта.

Как в Украине уже замещают природный газ биометаном

Заместитель главы правления агрохолдинга МХП Александр Домбровский, который также является президентом , говорит, что компания эксплуатирует два биогазовых комплекса.

В 2013 году был запущен «Орель-Лидер» мощностью 5,5 мВт, а в декабре 2019-го МХП ввел в эксплуатацию биогазовый комплекс «Биогаз Ладыжин» мощностью 12 мВт. В настоящее время МХП производит электро- и тепловую энергию из отходов птицеводства.

Однако после того как в компании научились производить биогаз, в МХП пришли к пониманию, что могут делать и биометан, который по своим характеристикам не уступает природному газу.

Также компания заинтересована в развитии технологии биологической метанизации зеленого водорода, которая позволит повысить эффективность биогазовых установок, а также существенно увеличить объемы производства чистой энергии.

«Общий потенциал замещения импортного природного газа украинским биометаном составляет около 8 млрд куб. м в год. Но если говорить о биометане, зеленом водороде, синтезе технологий, то эта цифра увеличится. В 2022 году мы импортировали энергетических ресурсов (уголь, нефть, дизтопливо, бензин, ядерное топливо) на $15 млрд. Эти деньги взяты из украинской экономики и фактически инвестированы в экономики других стран. Представьте, что мы стали энергетически независимыми и нам не нужно платить эти миллиарды. Уже сегодня многие компании в Европе готовы покупать украинский биометан по достаточно высокой цене, чтобы сокращать выбросы CO2 и получать экологическую выгоду. Это уже становится мощным экспортным ресурсом и не влияет на повышение цен на энергоресурсы на внутреннем рынке Украины», — говорит Домбровский.

Полезные советы

Напоследок приведём список полезной информации, которая поможет вам избежать дополнительных проблем при создании биогазовой установки:

Практика говорит, что для обогрева жилого помещения площадью 50 м2 необходимо затратить газа объёмом 3,5 м3 в час.
Нежелательно применять биогаз напрямую для приготовления пищи, потому что могут измениться вкусовые качества.
Необходимо избегать попадания в сырьё твёрдых предметов (гаек, болтов и т.п.), потому что оборудование может испортиться.

Чтобы биогаз стабильно горел, он должен соответствовать определённым стандартам:

содержание метана минимум 65% (оптимальное содержание от 90 до 95%);
должны отсутствовать водяные пары, водород и углекислый газ;
нормальное давление при подаче газа 12,5 бар;

В случае, если при скачке давления или по другим причинам газ потухнет, а его подача будет продолжаться, может привести к трагическим последствиям. Поэтому следует использовать современное оборудование с датчиками газового контроля.

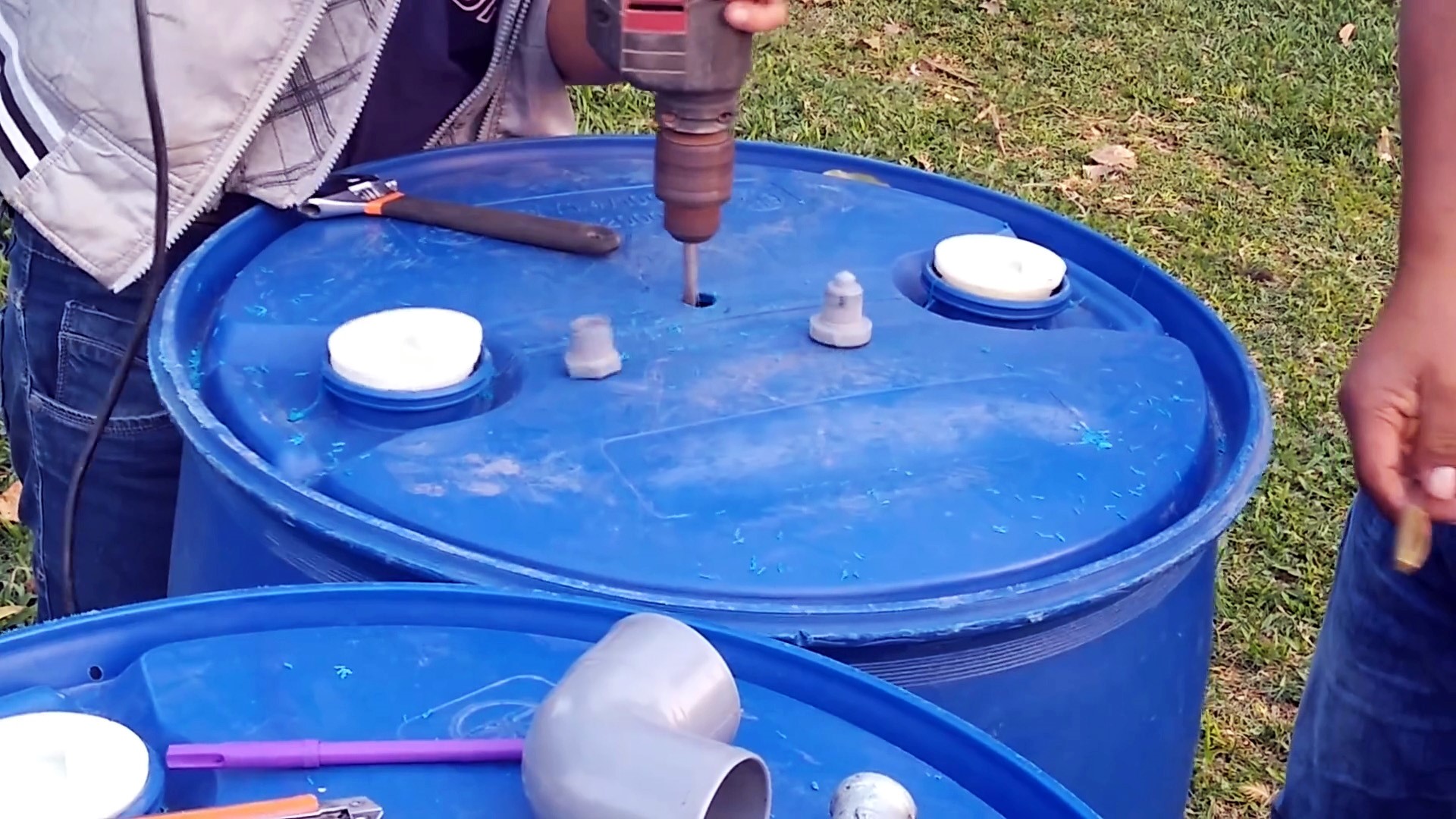

Инструкция по самостоятельному строительству

Если нет опыта в сборке сложных систем, имеет смысл подобрать в сети или разработать самый простой чертеж биогазовой установки для частного дома.

Чем проще конструкция, тем она надежнее и долговечнее. Позже, когда появятся навыки строительства и обращения с системой, можно будет переделать оборудование или смонтировать дополнительную установку.

В дорогих конструкциях промышленного производства предусмотрены системы перемешивания биомассы, автоматического подогрева, очистки газа и т.д. Бытовое оборудование не так сложно. Лучше собрать простую установку, а потом добавить элементы, в которых возникнет необходимость

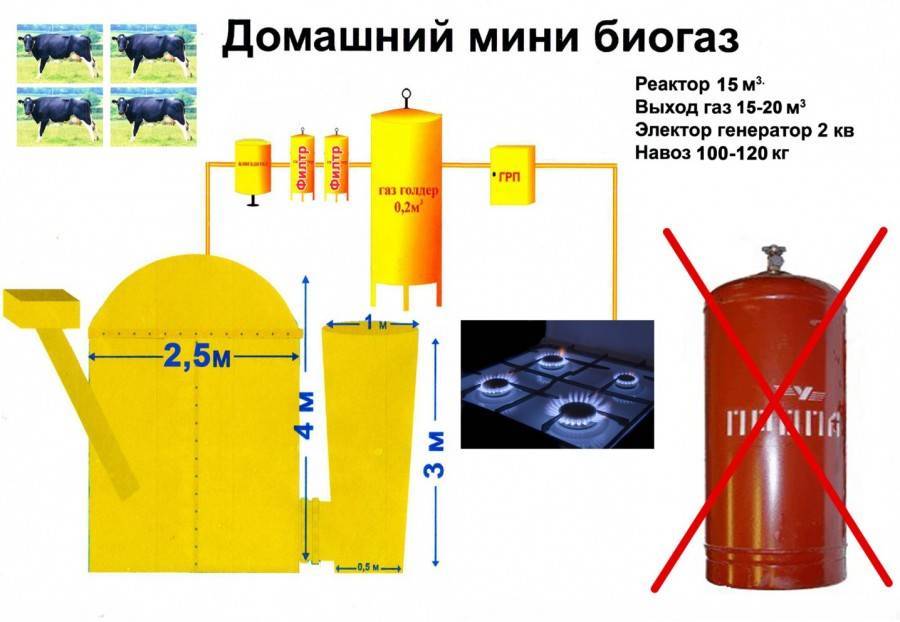

При расчете объема ферментатора стоит ориентироваться на 5 м.куб. Такая установка позволяет получить количество газа, необходимое для обогрева частного дома площадью 50 м.кв., если в качестве источника тепла используют газовый котел или печь.

Это усредненный показатель, т.к. калорийность биогаза обычно не выше 6000 ккал/м.куб.

Чтобы процесс ферментации протекал более-менее стабильно, нужно добиться правильного температурного режима. Для этого биореактор устанавливают в земляной яме или заранее продумывают надежную теплоизоляцию. Постоянный подогрев субстрата можно обеспечить, если под основание ферментатора подвести трубу водяного отопления

Строительство биогазовой установки можно разделить на несколько этапов.

Этап 1 – подготовка ямы под биореактор

Практически вся биогазовая установка находится под землей, поэтому многое зависит от того, как была вырыта и отделана яма. Есть несколько вариантов укрепления стенок и герметизации ямы – пластик, бетон, полимерные кольца.

Оптимальное решение – покупка готовых полимерных колец с глухим дном. Они обойдутся дороже подручных материалов, зато не потребуется дополнительная герметизация. Полимеры чувствительны к механическим нагрузкам, зато не боятся влаги и химически агрессивных веществ. Они не подлежат ремонту, но при необходимости их легко будет заменить.

От подготовки стен и днища биореактора зависит интенсивность брожения субстрата и выход газа, поэтому яму тщательно укрепляют, утепляют и герметизируют. Это самый сложный и трудоемкий этап работ

Этап 2 – обустройство газового дренажа

Покупка и монтаж специальных мешалок для биогазовых установок – дорогое удовольствие. Систему можно удешевить, обустроив газовый дренаж. Он представляет собой вертикально установленные полимерные канализационные трубы, в которых проделано множество отверстий.

При расчете длины труб дренажа следует ориентироваться на запланированную глубину заполнения биореактора. Верхние части труб должны быть выше этого уровня.

Для газового дренажа можно выбрать металлические или полимерные трубы. Первые прочнее, а вторые устойчивее к химическим воздействиям. Лучше отдать предпочтение полимерам, т.к. металл быстро проржавеет и сгниет

В готовый биореактор можно сразу загрузить субстрат. Его накрывают пленкой, чтобы выделяющийся в процессе ферментации газ находился под небольшим давлением. Когда будет готов купол, это обеспечит нормальную подачу биометана по отводящей трубе.

Этап 3 – монтаж купола и труб

Завершающий этап сборки простейшей биогазовой установки – это монтаж купольной верхней части. В самой высокой точке купола устанавливают газоотводящую трубу и протягивают ее к газгольдеру, без которого не обойтись.

Емкость биореактора закрывают плотной крышкой. Чтобы предотвратить смешивание биометана с воздухом, обустраивают гидрозатвор. Также он служит для очистки газа. Нужно предусмотреть спусковой клапан, который сработает, если давление в ферментаторе будет слишком высоким.

Более подробно отом, как сделать биогаз из навоза читайте в этом материале.

Свободное пространство биореактора в какой-то мере выполняет функции хранилища газа, однако этого недостаточно для безопасной работы установки. Газ должен потребляться постоянно, иначе возможен взрыв от избыточного давления под куполом

Варианты для перемешивания

Самый простой способ перемешать биомассу — сделать механическую мешалку. Если мускульной силы для большой емкости недостаточно, то устройство снабжают электродвигателем, который включается в работу таймером.

Другой вариант — использование произведенного газа. Чтобы устроить такую мешалку, на выходе из резервуара монтируют тройник. Благодаря новому ответвлению часть газа отправляется обратно, а выходит через небольшие отверстия, проделанные в трубе, опущенной в биомассу. Газ, «сделавший свое дело», не расходуется напрасно: потом он отправляется в газгольдер.

Последний способ — применение фекальных насосов, которые забирают субстрат снизу, а потом выливают сверху. Недостаток у этой идеи один — зависимость от электроэнергии.

Типы биогазовых установок

По способу брожения биореакторы подразделяются на два типа: биотермические и анаэробные (бескислородные).

Биотермические станции (БТС) имеют упрощенную конструкцию и легки в обслуживании. Брожение биомассы происходит при свободном доступе воздуха. В результате выделяется большое количество тепла, но при этом водород в биомассе преобразуется (окисляется) в воду, а углерод — в углекислый газ. Большинство резервуаров БТС изнутри оснащают секциями водогрейных труб, способных нагревать воду до 50 градусов. Реактор домашней установки выделяет биогаз из навоза и другой органики в незначительном количестве. Поэтому мини биогазовые установки хороши только для отопления дач, домов фермерских хозяйств, подачи горячей воды.

Анаэробные биогазовые станции (БЭС) обладают более усложненной конструкцией, чем мини БТС. Бродильный процесс протекает в герметичной цистерне без доступа свежего воздуха. При этом до 70 % углерода в биомассе преобразуется в метан. Оставшиеся 30% углерода создают водород, углекислоту и азот. Полученная газовая смесь после естественной очистки является превосходным топливом, которым можно подогревать пищу либо преобразовывать в другие виды энергии (тепло, электричество).

Дополнительное оборудование

К дополнительному оборудованию, без которого невозможна работа биореактора, относят:

измельчающее устройство;
источник тепловой энергии;
систему сброса технической воды;
хранилище сапропеля;
очистную установку;
основной газгольдер;
установку сжижения газа;
газгольдер для сжиженного газа;
управляющую систему.

Измельчающее устройство

Измельчающее устройство принимает навозную/пометную жижу

Кроме того, измельчающее устройство смешивает измельченную массу с водой, чтобы обеспечить необходимый уровень влажности, причем во время смешивания происходит доизмельчение материала.

Такой измельченный и разведенный водой материал называют субстратом.

После подготовки субстрат по трубам поступает в метантенк и смешивается с находящимся в нем веществом.

Источник тепловой энергии

Чаще всего роль такого источника исполняет адаптированный для работы на метане газовый котел, который в зимнее время также снабжает теплом систему отопления.

При этом необходимо постоянно отслеживать температуру внутри биореактора, чтобы она все время находилась в оптимальных пределах и, при необходимости, увеличивать или снижать подачу газа, для чего внутри емкости устанавливают датчики температуры.

Система сброса технической воды

Сливаемая с биореактора техническая вода содержит немного органических и неорганических веществ, но в ней нет ни возбудителей болезней, ни яиц или личинок глистов, а также семян сорняков. Поэтому ее можно использовать для полива, а также для разведения составов, используемых для подкормки.

Для реализации всех этих возможностей система, помимо периодически открываемого сливного клапана, должна содержать емкость для технической воды и средства доставки к месту использования.

Хранилище сапропеля

Он является хорошим удобрением, сопоставимым с перегноем, однако менее качественно разрыхляющим почву.

Тем не менее, сапропель эффективно заменяет многие комплексные удобрения, ведь содержит широкий спектр органических и неорганических веществ.

После заполнения хранилище открывают и извлекают из него собранный материал, который затем вносят в почву.

Очистное устройство

Биогаз состоит из метана (50–60%) и других газов, поэтому в неочищенном состоянии обладает малой теплотворной способностью.

Такой очищенный биогаз по своей теплотворной способности сопоставим с природным и сжиженным газом, поэтому его можно использовать в качестве топлива для любых устройств, изначально работающих на указанных видах топлива.

Основной газгольдер

Это оборудование необходимо для сглаживания перепадов давления газа во время подключения или отключения потребителей. Газгольдер изготавливают из стали, благодаря чему он выдерживает давление в десятки или сотни атмосфер.

Вместе с газгольдером работает и насос, закачивающий в него газ под необходимым давлением.

Аппарат сжижения газа и газгольдер для его хранения

Эта установка позволяет запасать газ в те периоды, когда потребление меньше производства. Дело в том, что сжиженный газ занимает гораздо меньше места, поэтому при одинаковом объеме хранилища его можно запасти заметно больше.

Аппарат сжижает газ с помощью охлаждения

Газгольдер для сжиженного газа изготавливают из высокопрочной стали, а также тщательно утепляют, ведь давление внутри газгольдера зависит не только от количества сжиженного метана, но и от его температуры.

Такой газгольдер позволяет в летние месяцы делать запас сжиженного метана, который зимой можно будет использовать для отопления или других нужд, компенсируя им недостаточную выработку биогаза.
Кроме того, сжиженный газ из газгольдера хорошо подходит для заправки автомобилей и иной техники, работающей на таком виде топлива.

Управляющая система

Для обеспечения максимальной выработки биогаза, а также для увеличения доли метана в нем необходимо не только поддерживать оптимальную температуру, но и своевременно выполнять все необходимые действия, то есть:

подавать субстрат;
отводить воду;
удалять сапропель;
регулировать работу очистной и сжижающей установок.

Кроме того, к ней подключены датчики, отслеживающие состояние и работоспособность всех входящих в нее устройств.

Инструкция по самостоятельному строительству

Это усредненный показатель, т.к. калорийность биогаза обычно не выше 6000 ккал/м.куб.

Строительство биогазовой установки можно разделить на несколько этапов.

Этап 1 – подготовка ямы под биореактор

Этап 2 – обустройство газового дренажа

Этап 3 – монтаж купола и труб

Более подробно отом, как сделать биогаз из навоза читайте в этом материале.

Ценность навоза

Навоз является конечным продуктом процесса пищеварения животных и птиц (в последнем случае вещество называется пометом). Фермеры и садоводы прибегают к внедрению в грунт лошадиных, коровьих и др. экскрементов для обогащения почвенного состава полезными элементами. Лошадиные отходы по своим свойствам ценятся больше, но встречаются в меньших объемах из-за сокращения лошадиных ферм и их обитателей.

Важно утилизировать и переработать навоз в удобрение. В результате внесения подкормки почвенный слой земли становится рыхлым и проницаемым для влаги и воздуха, температура повышается, а кислотность уменьшается. Семена лучше всходят, взрослое растение отличается обильным цветением и приносит много качественных, крупных плодов

Семена лучше всходят, взрослое растение отличается обильным цветением и приносит много качественных, крупных плодов.

В состав навоза входят фосфор, азот, молибден, кальций, калий, медь, магний и другие элементы. Они обеспечивают благоприятную среду для здорового роста и развития растений, влияют на качество процессов бутонизации и плодоношения.
