Какой должна быть толщина стяжки над водяным теплым полом

Для чего нужна демпферная лента и деформационный шов?

Рантовая (демпферная) лента изготавливается из вспененного полиэтилена на самоклеющейся платформе. В среднем толщина материала составляет 6-8 мм, а ширина – 120-180 мм. Лента нужна для компенсации температурных расширений стяжки в сезон отопления, также за счет нее удается избежать образования теплового моста между слоем бетонного покрытия и стенами.

Монтаж демпферного материала осуществляется по всему периметру помещения внизу стен, которые уже доведены до состояния чистовой отделки. Лента оснащена специальным фартуком из ПЭТ-пленки, им закрывается стык между демпфером и теплоизоляцией, чтобы во время заливки раствор не затекал в этот промежуток.

При организации бетонного покрытия для гидравлического обогрева нельзя упускать из вида такой важный момент, как деформационный шов. Обычно его делают:

• в помещениях со сложной конфигурацией;
• когда длина стены превышает 8 м или отношение ширины помещения к его длине составляет менее 1:4;
• под порогом в проемах дверей.

Высота шва зависит от того, какая планируется толщина стяжки теплого водяного пола, при этом следует учитывать, что верхняя граница шва должна находиться на уровне финишного покрытия. Армирующая сетка, которая укладывается на трубы, обязательно прерывается в местах разделительных швов.

Допустимо использование эластичного материала для шва, толщина которого составляет не менее 10 мм. Альтернативное решение: воспользоваться демпферной лентой, склеив два ее отрезка.

Устройство стяжки

На рисунке показано устройство «пирога» кабельного теплого пола

Стяжка является бетонным слоем, который наносится на основание для его выравнивания или сокрытия других элементов перед финишной отделкой. Нужно отметить, что она может быть выполнена не только из цементного раствора, но и при помощи специальных смесей.

Стандартное устройство «пирога» является таким:

1. Гидроизоляционный слой.
2. Тепловая изоляция.
3. Армирующая сетка.
4. Теплый пол.
5. Стяжка.

https://youtube.com/watch?v=TRuPMZCgOyo

В зависимости от того, какой конструкцией обладает ваш теплый пол, устройство «пирога» может меняться. Например, первый слой наносится на черновой пол, для того чтобы его выровнять. Следующая стяжка наливается на утеплитель. Последний слой уже монтируется на теплый пол. Сделать работу своими руками несложно, нужно только соблюдать технологию заливки.

Толщина и горизонтальность стяжки

Одним из важнейших параметров стяжки для теплых полов, вызывающим наибольшее количество вопросов при выполнении работ своими руками, является ее толщина. К ней предъявляются определенные требования:

1. Стяжка должна иметь одинаковую толщину по всей площади помещения. Только при соблюдении этого условия возможен равномерный прогрев материала и качественная теплоотдача. Поэтому недопустимо начинать работы при наличии неровностей и перепадов на черновом полу – в этом случае он предварительно выравнивается.
2. Покрытие не должно быть слишком тонким, потому что в этом случае нагрев будет неравномерным и будут прогреваться только отдельные зоны. Тонкий слой не будет накапливать тепло и будет быстро остывать. Слишком маленькая толщина может привести к образованию трещин.
3. Слой нельзя делать слишком толстым, иначе он будет удерживать тепло внутри, не выпуская его наружу.

Для теплого водяного пола стандартная толщина стяжки – 6,5–7 сантиметров, из которых над трубами находится слой толщиной 3–5 сантиметров.

Для электрического теплого пола с использованием кабелей толщина должна быть равна 2,5–3 сантиметра, для пленочного типа нагревателя – 1–1,5 сантиметра.

Горизонтальность поверхности имеет критическое значение для водяной системы обогрева, при использовании электрических нагревательных элементов небольшой уклон допустим.

Ошибки при монтаже водяного теплого пола. Мифы.

Самый распространенный миф, что невозможно отопить здание только теплыми полами – обязательно нужно ставить радиаторы. Потому что теплые полы не способны прогреть здание.

Ошибка номер 1.

На мой взгляд, самая грубая ошибка при монтаже любой системы отопления — это отсутствие расчета тепловых потерь здания. Когда не считают тепловые потери, то можно сказать система отопления делается на глаз.

На глаз подбираются радиаторы, обычно их подбирают по размеру окна или из расчета 1 секция на 10 квадратных метров, если используются секционные радиаторы. На глаз делаются теплые полы. Или лепят радиаторы в помещениях с теплыми полами «на всякий случай».

Если общаетесь с таким монтажником — гоните его в шею. На выходе получите либо не рабочую систему, либо потратите лишние деньги на строительстве системы отопления. Потому что монтажник за ваши деньги подстраховался и напихал лишних тепловых приборов.

Или наоборот — установил тепловые приборы малой мощности. В любом случае — это потери.

Критерий выбора линолеума на теплый пол

Для грамотного подхода к покупке линолеума нужно иметь
представление о его видах.

Классификация линолеума

С учетом условий и области применения линолеум
классифицируется по видам и степени износостойкости.

Классификация по назначению линолеума

Бытовой — для отделки помещений с небольшими по
интенсивности движения нагрузками.

Полукоммерческий — как правило, применяется в учреждениях,
офисах, гостиницах со средней проходимостью.

Коммерческий — может использоваться на производстве в
помещениях с повышенной нагрузкой на настил.

По типу основания линолеум бывает:

1. Натуральный.
2. Поливинилхлоридный.
3. Нитроцеллюлозный (коллоксилиновый).
4. Глифталевый (алкидный).
5. Резиновый (релин).

Все эти покрытия имеют специфику по структуре и химическому
составу.

Химический состав, структура линолеума

Лучше по своим характеристикам для отделки теплого основания
подходят натуральные
(мармолеум) или ПВХ (виниловые) покрытия.

Натуральный
«мармолеум»

Мармолеум содержит не
менее 97% натуральных компонентов.

Композиционный состав мармолеума

Основой мармолеума
служит полотно «джут» — разновидность текстиля, получаемого из одноименного
растения. Волокна ткани расположены перекрестно, создавая эластичную и прочную
сетку.

Связующими
компонентами для основы являются:

• полученное
  путем отжима масло из семян льна (не менее 30% по евростандарту);
• живица —
  смолы хвойных, преимущественно сосновых, деревьев;
• древесная
  мука из коры пробкового дерева;
• порошкообразный
  известняк.

Для расцветки используются композиции натуральных экологичных красителей, не содержащих тяжелые химические элементы. Такой линолеум соответствует премиум-классу.

Более подробно о мармолеуме можно узнать вот тут

Виниловый линолеум (ПВХ)

Связывающим материалом
линолеума этого типа является термопластичный полимер.

Линолеум на вспененной основе ПВХ

Добавочные компоненты:

1. Пластификаторы.
   Они придают материалу полезную гибкость (пластичность). Как правило, это эфиры
   фталевой кислоты.
2. Наполнители
   — добавляют необходимую прочность и, уменьшая расход ПВХ, удешевляют затраты.
   Наибольшее применение в качестве наполнителей, находят карбонаты кальция (мел,
   микромрамор).
3. Модифицирующие
   полифункциональные добавки, повышающие срок службы материала.
4. Технологические
   добавки (антистатики, антипирены, порообразователи).
5. Красители,
   разбавители.

По количеству слоев, ПВХ
покрытие делится на два подвида:

1. Гомогенное
   — однослойное, с рисунком по всей глубине слоя. Толщина такого покрытия — до 2
   мм.
2. Гетерогенное
   — от 2 до 6 слоев, с общей толщиной материала до 0,6 см.

Под «теплые системы»
используется более универсальный второй вид линолеума.

Структура гетерогенного линолеума

В качестве основы могут применяться вспененный ПВХ, джутовая
или войлочная ткань, полиэстер. Некоторые производители используют в структуре
гетерогенного покрытия дополнительные защитные слои.

Виды линолеума

К наиболее распространенным видам линолеума можно отнести:

• мармолеум. Также можно встретить определение «натуральный линолеум». Это действительно натуральный, экологически чистый материал. Он долговечный, огнеупорный и надежный,
• виниловый или ПВХ. Наиболее распространенный, относительно недорогой вариант. Благодаря тканевому основанию имеет низкую теплопроводность. При нагревании может излучать специфический запах. Со временем может подвергнуться деформации, особенно при регулярном нагревании,
• нитроцеллюлозный или коллоксилиновый — это гомогенный линолеум, т. е. покрытие, состоящее из одного слоя. Его отличительная черта — легкая воспламеняемость,
• релин или просто резиновый линолеум. Состоит из двух слоев. В его состав входит каучук, битум и резина. Не рекомендован для использования в жилом пространстве, для теплых полов не предназначен.

Как мы видим, для теплого пола оптимально подойдет первый (мармолеум ) и отчасти второй (виниловый ) вариант. Нитроцеллюлозный и релин для теплого пола не подойдут, впрочем, как и для жилого помещения в целом. Поэтому мы сейчас рассмотрим натуральный линолеум и ПВХ более подробно.

Мармолеум («натуральный»)

В состав данного материала входит льняное масло, известняковый порошок, сосновая смола, измельченная пробка и красители из натуральных компонентов. Поэтому мармолеум не может выделять токсичные вещества в окружающую среду при нагревании.

Материал не деформируется, полностью сохраняя первоначальную форму. Не является легковоспламеняемым, так что с точки зрения пожарной безопасности это самый целесообразный выбор. С течением времени натуральный линолеум не меняет свой цвет.

Виниловый (ПВХ)

Обойдется вам несколько дешевле, чем «натуральный линолеум». Для теплого пола оптимальным решением будет полукоммерческий линолеум. Коммерческий не предназначен для использования в квартирах, а бытовой недостаточно прочен.

Если все же решили использовать бытовой, выбирайте «бытовой усиленный», защитный слой которого составляет 0,3 мм. А вот полукоммерческий с 0,4–0,6 мм защитного слоя подойдет оптимально.

Для теплого пола не следует выбирать покрытие на войлочном основании, т. к. войлок обладает низкой теплопроводимостью, он будет частично блокировать тепло, исходящее от пола. Выберите материал на вспененном основании.

Будьте готовы к тому, что первое время при нагревании линолеум будет излучать специфический запах, но со временем это пройдет. Главное — это не превышать допустимый температурный показатель.

А вот если вы заметили, что материал в рулоне имеет резкий специфический запах, это означает, что напольное покрытие низкого качества, даже если его защитный слой составляет от 0,4 мм и выше.

В магазине можете обратить внимание на продукцию фирм Tarkett, Синтерос и IVC, хотя последняя, как правило, представлена не так широко, как первые две. Цена на эту продукцию может быть выше, чем на аналогичные товары других брендов, но этим компаниям можно верить

При правильной укладке напольное покрытие прослужит вам не менее 15 лет.

Для того чтобы узнать можно ли под конкретный линолеум положить нагревательную систему, не нужно обладать знаниями специалиста. Благодаря маркировке вы узнаете максимальную температуру, на которую рассчитано конкретное напольное покрытие. Мармолеум, как правило, выдерживает примерно 27–28°C. Если этот показатель будет превышен, материал может размягчиться и деформироваться.

ПВХ обычно рассчитан максимум на 29–30°C. В общем, показатели примерно одни и те же. Чтобы контролировать температуру нагрева, необходимо иметь качественный регулятор, поддерживающий заданный режим автоматически. Но до максимального уровня все-таки лучше не доводить. Теперь поговорим непосредственно о нагревательных системах для пола.

Вычисление оптимальной толщины слоя

Для наиболее экономичного и при этом функционального основания требуется рассчитать желаемую толщину заливки. Для этого необходимо:

• с помощью лазерного нивелира (построителя плоскостей) или строительного уровня определить верхнюю и нижнюю точку существующего пола;
• определить горизонт заливки (необходимый уровень подъема плоскости по отношению к существующей поверхности). При этом следует помнить, что минимально допустимое расстояние между верхней точкой текущей поверхности и горизонтом заливки должно составлять не менее 5 мм;
• выяснить «биение» (перепад высот), учитывая при этом минимальное, максимальное и среднее значение с процентным отношением. Пример: на площади 50% от существующей перепад высот составляет 1…3 мм, на 20% — 5…12 мм, на остальных 30% около 7 мм;
• с учетом усредненного значения выбирается подходящая смесь для выравнивания. Расхождение в 1..5 мм устраняется финишными смесями, 5…20 мм – смесями для предварительного выравнивания, более 20 мм – черновыми.

При выборе типа и состава выравнивающего материала важно понимать: предъявление повышенных требований к прочности, химической или механической стойкости, декоративности пола подразумевает выбор более дорогостоящих смесей со специальными свойствами.

С учетом сферы применения и особенностей эксплуатации, ниже представлена таблица с данными по оптимальному применению наливных полов и ровнителей разной толщины.

Какой вид теплого пола лучше подходит под линолеум?

К выбору системы теплого пола, которую вы собираетесь покрывать линолеумом, также нужно отнестись ответственно. Теплый пол может быть:

Водяной теплый пол– это система трубок, по которым проходит теплоноситель – вода. Этот вариант редко используется в городских квартирах, обогреваемых за счет центрального отопления. Кроме того, водяные полы потребуют обязательного наличия стяжки между трубами и линолеумом, что нежелательно для помещений с низкими потолками.

В электрической системе теплого полаглавным элементом является нагревательный кабель, который также укладывается в толще цементной стяжки.

Электрический теплый пол выполняется проще, чем водяной, кроме того характеризуется более равномерным нагревом по всей своей площади, что очень важно для сохранения размеров уложенного сверху линолеума. Однако электрический пол быстро нагревается, значит, линолеум на его поверхности может легко деформироваться

Поэтому специалисты не рекомендуют этот вид нагревательных систем для покрытия линолеумом.

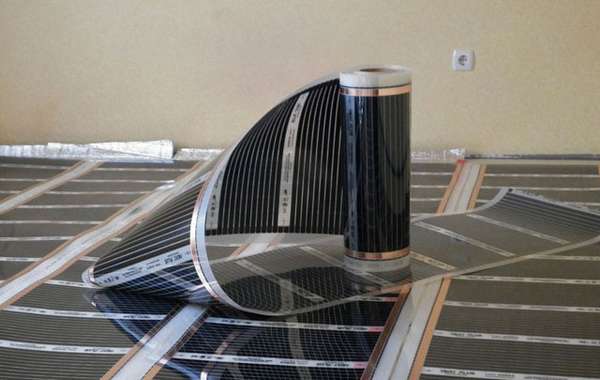

Последний тип теплых полов – инфракрасный, который представляет собой тонкую пленку с графитовыми полосами-нагревателями. При подключении к электросети полотно системы начинает равномерно и постепенно прогреваться, что исключает деформации линолеума, возможные при резких температурных перепадах.

Инфракрасные полы могут иметь мощность 60 Вт/м2— 400 Вт/м2. Если вы решили воспользоваться линолеумом, то используйте полотно с мощностью от 60 Вт/м2до 150 Вт/м2. Этого достаточно, чтобы прогреть линолеум до 27-30°C и при этом сохранить первоначальные свойства материала.

Таким образом, в тандеме с линолеумом лучше всего себя проявляет инфракрасный теплый пол. Его можно применить для щадящего, равномерного прогревания, не изменяющего внешний вид и эксплуатационные характеристики любого вида линолеума. А напоследок хотим вам представить инструкцию из двух видео, о том, как правильно выбрать такую инфракрасную систему обогрева:

Как стелить линолеум на деревянный пол своими руками

Вопрос о целесообразности укладки линолеума на деревянные полы остается открытым для многих владельцев, поскольку деревянный настил имеет множество преимуществ, которые вряд ли сможет перебить линолеум.

Процедура укладки линолеума

Сегодняшний линолеум очень многобразен, однако не все его виды разрешается комбинировать с системами пола с подогревом.

На пол с подогревом можно тоже класть мармолеум — покрытие, выполненное только из натуральных материалов. Это чистое покрытие в экологическом плане, которое при нагревании не выделяет никаких опасных веществ. Однако на рынке мармолеум считается сравнительно новым материалом, а стоимость на него очень большая. Самая большая рекомендованная температура нагрева мармолеума — 27 градусов.

Перед укладыванием линолеум следует расстелить на плоской поверхности, к примеру, в комнате, где предполагается монтаж. Потом покрытие прогревают, включив систему пола с подогревом

Процедура укладки линолеума на пол с подогревом практически не выделяется от монтажного процесса на простое основание. Чтобы это сделать нужно:

• Расстелить линолеум в помещении для жилья и оставить приблизительно на день.
• Приготовить основу — удалить с его поверхности пыль и остальные потенциальные загрязнения.
• Перед укладыванием включить систему пола с подогревом и прогреть незакрепленный линолеум на протяжении нескольких дней, чтобы покрытие стало максимально ровным.
• Расстелить линолеум в помещении.
• Срезать покрытие наравне со стенками.
• Зафиксировать линолеум на основании при помощи специализированной мастики.

Если стенки в комнате достаточно ровные, то линолеум можно уложить встык с такой стеной, тогда будет необходимо срезать меньше материала. Просвет между поверхностью стены и краем покрытия обязан быть одинаковым и составлять примерно 3-5 мм.

Если в помещении есть внешний, т.е. выступающий угол, начинать обрезку следует собственно с него. Не рекомендуется фиксировать линолеум над полом с подогревом при помощи скотча, так как он хуже пропускает тепло, чем мастика.

Какой толщины должна быть стяжка пола

Толщина стяжки над теплыми полами — немаловажный момент при обустройстве инженерных коммуникаций. Чтобы получить максимальную отдачу от подогрева и обеспечить оптимальную прочность при внешних механических нагрузках, параметры основы нужно рассчитать правильно.

Санитарные нормы указывают толщину слоя раствора для формирования обычного пола — это 40 мм. При низкой проходимости допустимо уменьшение высоты заливки. Но при обустройстве конструкций с подогревом востребованы современные материалы, собираются сложные схемы, поэтому значения рассчитываются индивидуально.

Стяжку пола, толщина которой мала, легко повредить: слишком быстрый нагрев и резкое остывание способствуют образованию «паутинки». А нагрузка от постоянных перемещений, давления мебели ускорит процесс разрушения покрытия.

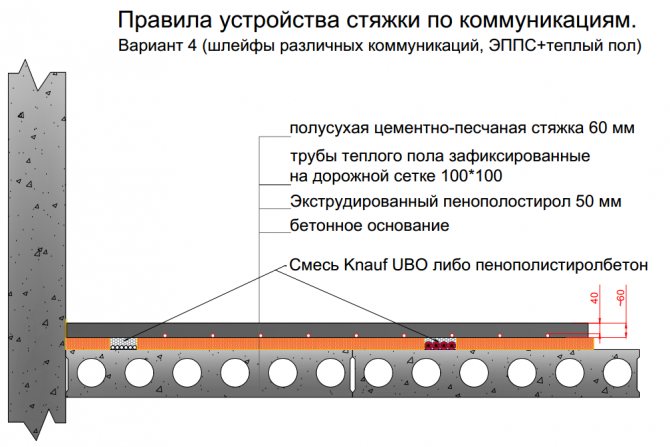

Для оборудования стяжки теплого пола монтируется несколько предварительных прослоек:

• Черновая стяжка по очищенной поверхности (ее может заменить прочная плита перекрытия).
• Утеплитель (его примерная толщина — 1 см).
• Для упрочнения можно использовать арматурную сетку толщиной до 10 мм.
• Далее прокладывается металлопластиковая труба. Или устанавливается электросистема.

Окончательный слой возможен из любого уместного материала толщиной от 30 до 70 мм. Сверху укладывается декоративное чистовое покрытие. Определение нужных величин дается сложно каждому начинающему умельцу.

Минимальная толщина

Нет официально утвержденной величины, которая однозначно указывает какой должна быть минимальная толщина предполагаемой стяжки пола. Госнормы отталкиваются от начальных 20 мм, не учитывая применение металлоцемента. Если не предусмотрено армирование, профессионалы указывают высоту не менее 40 мм при стандартном диаметре труб. Ячеистость укрепляющей сетки — 100х100 мм, 150х150 мм. В таких размерах для стяжки для пола материал окажется пригодным для упрочения конструкции.

Минимум не приемлем в местах с усиленной нагрузкой (например, в технических помещениях, общих коридорах, гаражах). СНиП 3.04.01-87 (рассматривается жилой сектор) при организации отопительных разводок труб нижним порогом называет общий слой в границах 500-650 мм.

Поскольку стяжка под теплый пол незначительно расширяется при линейном нагреве, то потребуется компенсатор — по периметру комнат несколько выше предполагаемой линии покрытия проклеивается демпферная (или кромочная термоусадочная) лента, принимающая на себя излишнее давление. Ширина такого вспомогательного материала 10-15 см. Лента — это дополнительная изоляция от примыкающих охлажденных стен.

Над нагревательной разводкой пол должен возвышаться примерно на 3-4 см — это ответ мастеров тем, кто впервые работает самостоятельно и выясняет какую минимальную толщину стяжки пола нужно монтировать. Так тепло отлично распределится по поверхности, сооружение останется прочным, а помещение не уменьшится.

Максимальная толщина

Наибольшая величина стяжки для теплого пола определяется по нагрузке, в среднем поверхность должна выдерживать 200-300 кгс/м2.  Максимальная толщина не указана в нормативных документах и определяется путем инженерных расчетов. Чем массивнее слой, тем дольше будет длиться нагрев, ждать теплоотдачи от инерционной системы можно сутки и более.

Рекомендованные наибольшие параметры:

• Для квартир, частных коттеджей — 95-100 мм.
• Для общественных помещений — до 200 мм.
• Для производства — 300 мм.

Высота пола должна быть не меньше 30 мм, чтобы слой оставался прочным, и не более 100 мм в жилых зданиях по принципу целесообразности. Организация пола по грунту требует добавочного утепления.

Каким должен быть состав раствора для стяжки теплого пола?

Цементно-песчаный раствор – это традиционная смесь для отапливаемых поверхностей. Если есть возможность, то можно приобрести готовую смесь, которую обычно развозят в миксерах. Для данного случая нужен бетон, марка которого находится в пределах 150-300. Выбор должен соответствовать предполагаемым нагрузкам, например, М300 подходит для промышленных построек, а М200 – для жилищного строительства (таблицу марок и классов бетона см. здесь).

В случае, когда решено изготовить смесь самостоятельно, то классический вариант представляет собой такие пропорции компонентов:

• цемента М300 – 1 часть;
• песка фракции 0,8 мм – 3 части;
• вода – примерно 0,8 частей (до получения жидкой консистенции раствора).

Чтобы стяжка для теплого пола и ее состав имели эластичную структуру, что важно при нагревании поверхности, весьма желательно использование пластификаторов. Иногда в их качестве народные умельцы прибегают к применению таких материалов, как:

• клей ПВА из расчета 1 кг на мешок цемента;
• жидкое мыло – 150 г на мешок цемента.

Свойства перечисленных компонентов весьма спорны, их использование было оправдано лет 15-20 назад. Сегодняшние специальные пластификаторы – это сложные химические растворы по составу, которые обеспечивают не только эластичность бетонного покрытия, но и способствуют оптимизации цикла затвердевания.

Для заливки больших площадей рекомендуется применение фибры (волокна полипропилена). Она хорошо перемешивается и распределяется по всему объему смеси, расход составляет 1 пакет (3 дм³) на 20 м².

Монтаж теплого пола

Весь процесс делится на этапы.

Этап №1: определение схемы

Работы начинаются с планировки схемы пола. Для этого размечается укладка труб по всему периметру помещения. Рекомендуемое расстояние между каждой трубой — 30 см. А что касается отступа от несущих и внутренних стен, то он делается в 10 см. Благодаря такой системе вы сможете по всему периметру комнаты выполнить монтаж плинтуса, расположив там провод от телефона, электрические кабели и похожие коммуникации. На фото видно, какие это могут быть схемы.

Есть еще некоторые плавила, которые следует учитывать при планировании:

• недопустимо размещение большого количества труб в одном месте. Прогрев будет неравномерный, расходы больше, а система может быстро выйти из строя;
• монтаж труб выполняется по принципу спирали (улитки) или змейки;
• для рационального использования обогрева, не стоит монтировать трубы там, где установлены шкафы, кровати, другая мебель или бытовая техника. Но, это не является правилом.

Некоторые сведения о том, какие существуют схемы монтажа теплого пола их преимущества и недостатки, есть в этом видео:

Этап №2: подготовка основания

Немаловажно подготовить основание для дальнейших работ. Так как укладка пола выполняется с бетонной стяжкой, которая имеет некоторую высоту, то старое напольное покрытие удаляется

Сама поверхность нуждается в выравнивании и очистке. Все дефекты и трещины заделываются. После работы проверьте все уровнем. При каком-либо уклоне, требуется выравнивание.

Если уж работ по устранению дефектов и выравниванию очень много, рациональней залить стяжку бетона заново. После выравнивания или заливки требуется снова очистить поверхность. Дело в том, что  дальше по технологии нужно будет уложить теплоизоляционный материал. А грязь и остатки могут стать причиной повреждения.

Этап №3: монтаж утеплителя и демпферной ленты

Первым делом по всему периметру комнаты укладывается демпферная лента. Она нужна для компенсации теплового расширения и будущего сжатия всех материалов при работе отопительной системы. Укладка ленты обязательна. А за счет того, что сейчас изготавливаются ленты с клеевым слоем, их монтаж выполнить довольно просто. При отсутствии такового, фиксация происходит путем саморезов.

Вот здесь и будет проверена ровность прилегающих к полу стен и самого пола. Если уложить утеплитель, он не должен гулять под ногами и смещаться. При таком явлении теплоизоляция убирается, а работы по выравниванию выполняются повторно. Что касается самого теплоизоляционного материала, то для этих целей чаще всего используется экструдированный пенополистирол. Иногда прибегают к пенопласту.

После укладки, утеплитель накрывается пароизоляционной пленкой. Но ее нужно не просто расстелить, но заправить края за эти плиты. Так поверхность будет натянутой и гладкой. Благодаря этому в процессе монтажа она не сместится.

Обязательно придерживайтесь последовательности:

• укладка ленты;
• монтаж плит;
• пароизоляционный слой.

Этап №4: установка труб

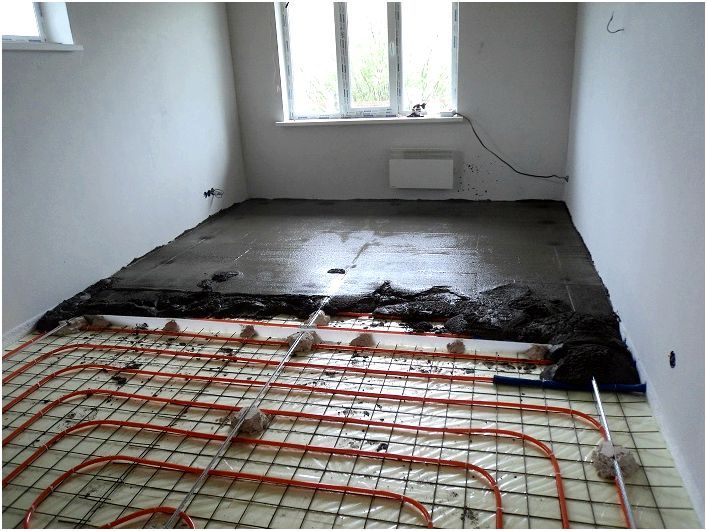

Теперь можно заниматься трубами, которые устанавливают согласно заранее сделанному плану. Если маты не используются, то на пленку кладут армирующую сетку, которая служит разметкой. К ней и крепятся трубы. Хотя есть и другой вариант: использование особой пленки с нанесенной разметкой. На фото вы можете увидеть варианты фиксации труб.

Если говорить о самих трубах, то используются металлопластиковые изделия или сшитый полиэтилен. Оптимальный диаметр — 16 мм. Трубы теплого пола подводятся к коллектору и внедряются в систему. Их этого видео вы узнаете, как монтировать трубы:

Этап №5: создание стяжки

Прежде чем заняться заливкой, система водяного теплого пола проверяется на протечки. Нужно в систему подать воду под давлением. При отсутствии протечек и огрехов, работу можно продолжать. Сливать воду в трубах необязательно.

На трубы устанавливается армирующая сетка. Для усиления стяжка армирование выполняется два раза: под трубы и на них. Иногда делают только один слой. В случае когда система проложена непосредственно на пленку, сетка необходима. Стяжка делается аккуратно, ведь она служит не только защитой труб от повреждений, но и служит проводником тепла для линолеума (будет его нагревать). Поэтому пользуйтесь специальной сухой строительной смесью, у которой повышена теплопроводность.

Процесс монтажа теплого водяного пола под линолеум вы увидите из видео:

Устройство стяжки под водяной теплый пол

Опытные отделочники для организации теплого пола предпочитают использовать традиционную заливку стяжки бетоном. Технология полусухой стяжки позволяет существенно уменьшить срок сдачи основания под финишную отделку, что является плюсом, но такой тип выравнивания пола имеет и существенные минусы по сравнению с обычным бетонированием:

• Даже при самом тщательном уплотнении сухой смеси в толще слоя остаются воздушные пробки, которые являются препятствием для прохождения тепловых волн от нагревателя. В итоге эффективность теплых полов резко падает;
• Особенно заметны потери, если полусухую стяжку выполняют на первом этаже. В этом случае коэффициент полезного действия равен 0,5.

Более плотная структура бетонного основания позволяет без помех проходить тепловым волнам, соответственно, для получения заданных параметров нагрева воздуха в помещении понадобиться гораздо меньше энергии, чем при функционировании в полусухой стяжке.

Необходимые материалы и инструменты

Прежде чем приступить к укладке теплого водяного пола в стяжку своими руками, потребуется приобрести следующие материалы:

• трубы сечением 16-25 мм из пластика, металлокерамики или меди;
• коллектор под расчетное число выходов;
• пенополистирольную подкладку с нанесенной на нее разметкой для монтажа;
• полиэтиленовую пленку;
• соединительные фитинги;
• армирующую сетку из стекловолокна, рекомендуемый размер ячеек — 3 мм;
• хомуты для крепления труб к основанию;
• демпферную ленту;
• цемент, лучше всего выбирать марку М500;
• песок карьерный;
• направляющие для маяков;
• фиброволокно;
• пластификатор для бетона.

Для работы потребуются следующие инструменты:

• емкость для приготовления смеси;
• ручной миксер;
• лазерный уровень;
• правило;
• строительный нож;
• измерительная рулетка;
• плоскогубцы;
• клей ПВА;
• мастерок.

Инструкция по устройству мокрой стяжки

При выполнении работ следует придерживаться определенной технологии:

• До начала работ необходимо освободить поверхность от пыли и грязи.
• В целях обеспечения гидроизоляции пола, поверхность застилается полиэтиленовой пленкой. Пленка укладывается внахлест, стыки проклеивают скотчем, у стен пленка поднимается на 150 мм.

Демпферная лента устанавливается на клей ПВА по нижней части стен. Используя лазерный уровень, на поверхности стен наносят горизонтальную отметку на высоте 1200 мм от пола. После чего находят точку максимума. Расчет слоев пола ведут от данной отметки, необходимо учесть толщину пенополистирольной основы или фольгированной подложки, сечение труб, высоту армирующей сетки и минимальную толщину заливки. Таким образом определяется высота стяжки над водяным теплым полом.

Линия стяжки.

• На поверхность укладывается утеплитель, который не позволит уходить теплу в толщу плиты перекрытия.
• Следом укладывается сетка, которая выполняет армирующие функции для стяжки.

• На расстоянии 50 мм от стены монтируют первый ряд труб, далее спираль раскручивают с зазором между соседними трубами не менее 120 мм.
• Хомутами трубы крепят в сетке.

Устанавливают направляющие для заливки раствора.

• Заливать раствор на готовое основание следует разом, без перерывов, поэтому для приготовления раствора потребуется большая емкость или несколько человек, которые будут постоянно готовить новые порции. Для стяжки рекомендуется использовать цемент и песок в пропорции 1 к 3, на каждый кубометр раствора необходимо добавлять 800-900 грамм фиброволокна, которое засыпается в смесь небольшими порциями. Объем воды равен примерно объему цемента, но оптимальное количество подбирается исходя из пластичности готовой смеси.
• Раствор готов, можно заливать основание. Работу начинают с дальнего угла и постепенно, разравнивая поверхность правилом по маякам, доходят до дверного проема.

• В течение двух недель необходимо ежедневно сбрызгивать свежую стяжку водой, чтобы не допустить растрескивания поверхности. После смачивания на пол укладывают полиэтиленовую пленку.
• Когда основание затвердеет, следует срезать со стены излишки полиэтиленовой пленки и демпферной ленты. Тогда же необходимо удалить маяки, заделать выемки раствором.

К настилу финишного покрытия приступают спустя 28 суток после заливки.

Настильная схема устройства теплого пола.

Технология заливки

Подготовка к работе

Перед тем как начать заливку своими руками, необходимо подготовить помещение. Учтите, что температура воздуха в квартире во время проведения работ должна колебаться в пределах от + 5 до + 25 градусов Цельсия. Естественно, основание нужно очистить от мусора и пыли. В противном случае раствор может лечь неравномерно, и у него будет плохая адгезия с поверхностью. Постарайтесь устранить все щели в основании. В случае надобности произведите черновую завивку основания.

Заливать раствор нужно только после того, как все контуры теплого пола будут уложены и проверена его работоспособность.

Во время подготовки нужно учитывать возможность расширения бетонной смеси под воздействием перепада температуры. Чтобы избежать растрескивания раствора после высыхания, необходимо обустроить деформационные швы. Для этого вы можете применить специальную демпферную ленту или жесткий утеплитель, толщина которого составляет не менее 1 см. Такой компенсационный шов следует сделать на всю глубину стяжки.

На фото показана укладка демпферной ленты перед стяжкой. Деформационные швы устраиваются также и в проходах между комнатами

Заливка теплого пола должна производиться только после тщательной подготовки основания. Перед использованием состава не забудьте проверить систему на работоспособность и отсутствие дефектов.

Что необходимо для обустройства стяжки?

Для работы вам понадобятся такие материалы:

• Цементный раствор или сухая смесь.
• Армирующая сетка или укрепляющий состав.
• Гидроизоляция.
• Утеплитель.
• Крепежные элементы.
• Емкость для размешивания раствора.
• Строительный миксер или дрель со специальной насадкой.
• Шпатель для разравнивания смеси.
• Плитка или другой отделочный материал для финишной обработки поверхности.

Армирующая сетка не должна иметь слишком маленькие ячейки. Плитка под теплый пол используется чаще всего. Естественно, выбирать этот материал тоже необходимо правильно. Укладывать его можно своими руками, соблюдая технологию выполнения работ.

Особенности заливки

Теплая стяжка обустраивается в несколько этапов:

1. 1. Укладка гидроизоляционной пленки, толщина которой обычно составляет 250 микрон. Стелятся полотна внахлест (20 см) друг на друга, а также с припуском на стену. Все стыки зафиксируйте армирующим скотчем.
   2. Монтаж утеплителя. Это тоже делается своими руками. Лучше использовать специальный материал с алюминиевым отражателем, который будет направлять тепло вверх.
   3. Закрепление демпферной ленты. Она фиксируется по краям, а также разделяет большую площадь на части.
   4. Укладка монтажной сетки. Именно на ней монтируются элементы теплого пола.
   5. Установка уровневых маяков. Они позволят налить раствор правильно и ровно.

1. Приготовление и заливка смеси. Состав нужно разводить так, как указано в инструкции на упаковке. В противном случае он может получиться слишком жидким или чересчур густым.
2. При надобности, слой можно укрепить армирующей сеткой. Она предотвращает повреждение стяжки после высыхания. Сетка обязательна, если слой имеет большую толщину.
3. Через сутки подсохший состав нужно будет накрыть полиэтиленом и оставить на 7 дней.

Если вы заливаете водяной теплый пол, то в трубах в этот момент должно быть давление.

Через пару недель после заливки раствора вы сможете укладывать плитку.
