Как вывести трубу вентиляции через кровлю

Что собой представляет вентиляция чердака

Важность вентиляции чердака Свободный воздухообмен между подкровельным пространством и улицей осуществляется посредством зазоров и отверстий. Эффективнее всего работают отверстия в коньках и под свесом кровли

Расположенные таким образом, они используют напоры ветра и тепла, исходящего от потолка дома.

Если вентиляция холодного чердака в частном доме оборудована правильно, за один час воздух дважды огибает всю крышу изнутри. Движение потоков направлено снизу из продухов под карнизами вверх к приконьковым пластинам со специальными отверстиями. Если крыша утеплена, для свободного прохождения воздуха между кровельным материалом и изоляцией оставляется зазор до 5 см шириной.

Наилучшая вытяжка обеспечивается сочетанием продухов в коньке и скатными элементами, вмонтированными возле конька. Для черепичных кровель изготавливаются плитки с продухами для воздухообмена.

И еще один способ вентиляции чердаков в частных домах – это установка дефлекторов (турбин для вентиляции), обеспечивающих механическую тягу. Метод хорош для вентиляции утепленного чердака над мансардой.

Воздушные потоки через чердак Наиболее древний способ вентиляции – это вентиляционное окно на чердаке. Чтобы обеспечить отличный воздухообмен на холодном чердаке вполне довольно сочетания продухов под карнизом, в коньке и слуховых окон.

Вентиляция холодного чердака домов с вальмовой крышей отличается тем, что у дома нет фронтонов. Поэтому вентиляционные окна на чердаке установить некуда. Таким образом, холодные чердаки под вальмовыми крышами вентилируются с помощью коньковых и карнизных продухов.

Сложнее обустраивается вентиляция чердака над мансардой. Здесь продухи обеспечиваются щелями в кровельном пироге и механическими средствами тяги. Вывод вентиляции на чердак скрывается в колоннах.

https://youtube.com/watch?v=mB4Bby5mV_o

Нюансы оборудования системы воздухообмена

В организации вентилирования крыш используют один или несколько способов организации. Воздухообмен напрямую зависит от особенностей чердачного помещения, его площади, формы, типа кровли и используемых строительных материалов.

При монтаже системы необходимо учитывать характерное для региона количество осадков. Если есть риск засыпания снегом коньковых и вальмовых хребтов, обычные продухи лучше дополнить турбинными аэраторами, превышающими высоту снежных заносов

Специфика устройства вентиляции крыши заключается в том, что обеспечить нужно два опосредованно связанных друг с другом направления, это:

• Вентиляция кровельного пирога. Она нужна для просушивания системы под кровельным покрытием: уложенного по скатам утеплителя, стропилин, обрешетки. Обеспечивается продухами и аэраторами.
• Вывод излишка влаги из чердачного пространства. Он требуется для осушения чердака или мансарды, формирования в нем микроклимата, благоприятного для продления срока службы конструкции и пребывания хозяев. Обеспечивается вентиляционными фронтонными окнами, отверстиями, люками.

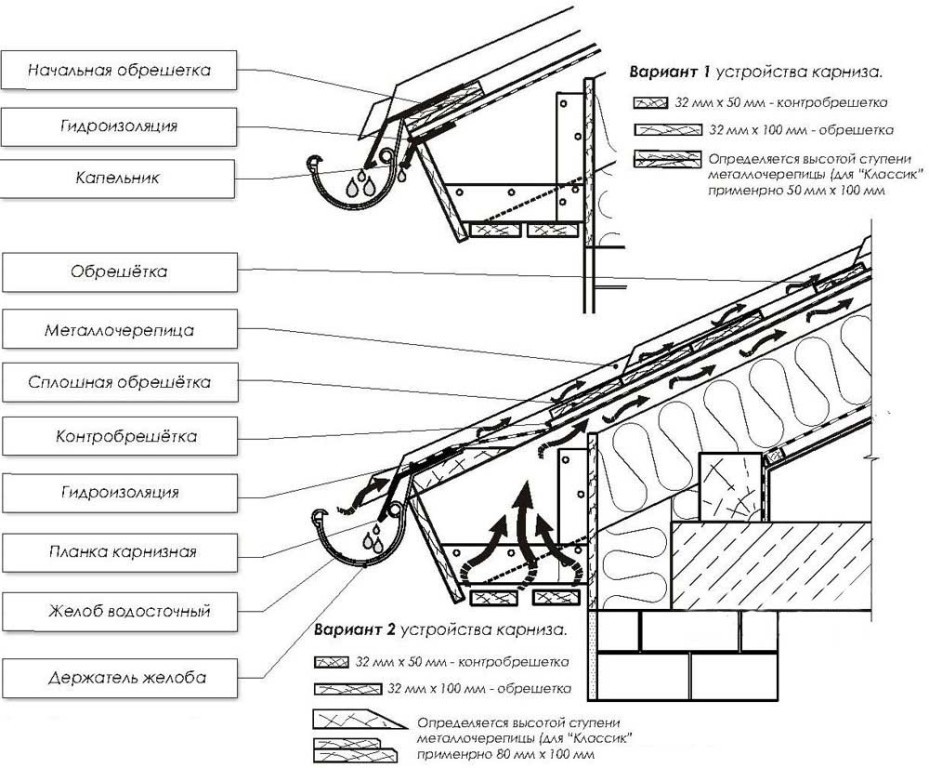

Кровельный пирог вентилируется продухами – продольными каналами, проложенными от карнизного свеса до конькового хребта. Продухи формируются во время укладки обрешетки и контрообрешетки на стропильные ноги.

В сформированных обрешеткой вентиляционных каналах – продухах – воздух движется снизу вверх. Затягивается в районе карнизов и выводится наружу в зоне конька сбоку или сверху

Созданная таким методом дистанция позволяет воздушному потоку войти в зоне карниза и выйти в области конька, прихватив с собой конденсат и осевшую под кровлей влагу.

Для кровли из ондулина, битумной, полимер-песчаной и натуральной черепицы дополнительно используют аэраторы, повторяющие форму кровельного материала. Если они не отличаются цветом, то буквально сливаются с кровлей. Встроенная в них решетка позволяет воздуху свободно перемещаться в необходимом для просушивания направлении.

Аэраторы для черепичной кровли могут практически “сливаться” с покрытием. Их используют преимущественно на вальмовых, полувальмовых и шатровых крышах, у которых коньковое ребро укорочено или его нет вообще

В случае кровли крыши гофрированной сталью, металлочерепицей и профнастилом, при устройстве системы вентилирования кровельного пирога ее несколько усложняют. Монтаж обрешетки следует выполнять с разрывами, т.е. с дополнительными поперечными каналами.

Если разрыв в обрешетке изначально не соблюден, то в решетинах под стальную профилированную кровлю сверлят боковые отверстия. Их располагают примерно через 30 см. В итоге увеличивается площадь осушающего утеплитель воздушного потока за счет движения воздуха не только вверх, но и вбок.

Обрешетка с разрывом в укладке или с просверленными поперечными отверстиями увеличивает площадь, охватываемую воздушным потоком. Так утеплитель кровельного пирога омывается потоками воздуха, движущимися как вдоль скатов, так и поперек

Воздухообмен в домах с плоской крышей отличается отсутствием фронтонов, в которых можно установить чердачные окна. И хотя чердак в грамотно устроенных плоских и низкоскатных крышах все-таки есть, проветривают их через вентиляционные отверстия.

Кровельный пирог плоской крыши вентилируют системой аэраторов, шаг установки которых зависит от толщины утеплителя и обрабатываемой площади

Пространство в больших вальмовых крышах вентилируется через слуховые вентиляционные окна, в небольших – через вентиляционные отдушины.

Несмотря на то, что наклонные ребра вальм обустраиваются по принципу коньковых, они не могут обеспечить достаточный отток. Чтобы снять и исключить возможное напряжение, ставят аэраторы.

Для вентиляции чердачных пространств и мансардных помещений вальмовых и шатровых крыш устраивают слуховые окна. Они могут быть с раскрывающимися створками или со стационарной решеткой

Воздухообмен в чердачном пространстве двускатной крыши зачастую организовывают путем устройства вентиляционных отверстий с решетками, а также через вентиляционные или слуховые окна. Для естественной циркуляции воздушного потока как отверстия, так и оконные проемы следует располагать с двух сторон.

Важность вентиляции

Кровля – критический модуль здания, который непрерывно подвергается различным воздействиям, происходит оно с постоянством. Следствием такого воздействия становится:

• появление конденсата;
• распространение плесени и грибка;
• разрушение стропильной системы;
• коррозия кровельного материала;
• появление деформации кровельного материала;
• разрушение строительного материала;
• повышенная теплоотдача кровли.

Виновником всего происходящего является неправильный подход к вентилированию вальмовой кровли. В процессе жизнедеятельности человек выделяет пар или теплый воздух с повышенной влажностью. Такой же процесс происходит и с приборами, на которых производится готовка или нагрев жидкостей. В силу физических законов теплые пары поднимаются. На своем пути они встречают различные преграды, доходя до кровельного настила. Последний одной стороной контактирует с холодным воздухом снаружи. Как только теплый воздух доходит до кровли и резко охлаждается, он становится конденсатом, который оседает на стропильной системе и кровельном настиле. Из-за постоянного наличия влаги и происходят процессы, о которых говорилось выше.

Решением проблемы является своевременное удаление излишка влаги из-под кровли. Обычно для этих целей сооружается холодный чердак. Даже в зданиях, где используется плоская кровля, присутствует небольшой зазор, который и выполняет роль вентиляционного, чтобы своевременно удалять влагу. Конденсат может образоваться не только вследствие подъема теплого воздуха. При наличии повреждения кровли или при сильном колом ветре при осадках, часть воды может попадать под кровлю. Если своевременно не высушить конструкцию, то придется расплачиваться дорогостоящим ремонтом.

Металлическая кровля чаще всего имеет защитное покрытие от коррозионного воздействия. Но мягкая кровля наиболее подвержена воздействию влаги. Чаще всего это проявляется в расслоении и потере герметичности. Влага попросту скапливается под мягким кровельным настилом. Как только происходит нагрев от солнечных лучей, влага под настилом начинает расширяться и появляются вздутия. Это портит внешний вид, а также приведет к растрескиванию при охлаждении. В некоторых случаях фрагментарным ремонтом не обойтись и приходится делать капитальный.

Если подкровельное пространство имеет утепление минеральной ватой или другим материалом, то повышение влажности приводит к ухудшению изоляционных свойств. При этом тепло из-под кровли отводится в несколько раз быстрее. Следствием этого становится увеличение расхода топлива для отопления и расходов на него. Если своевременно ничего не предпринять, то при резком понижении температуры произойдет обледенение и возникнет вероятность обрушения всей конструкции. Все это говорит о необходимости реализации вентиляции для вальмовой кровли.

Расчет вентиляции крыши из металлочерепицы

Пример схемы расчета

Правильность подбора, расчета и монтажа вентиляционного выхода зависит от нескольких факторов, среди которых площадь и форма кровельного перекрытия, производительность аэратора, угол наклона скатов.

Наиболее подверженной воздействию влаги и паров является кровля из металла. Для максимального продления срока ее службы необходимо позаботиться о качественной защите, достигающейся при помощи системы принудительной вентиляции. Добиться выравнивания температуры снаружи и в подкровельном пространстве можно посредством беспрепятственной циркуляции воздуха.

На сегодняшний день государство не регламентирует минимальное и максимальное количество аэраторов, размещенных на крышах скатного типа. Это приводит к разногласиям среди специалистов, оборудующих вентиляционные системы. Число дефлекторов варьируется от 1 на 40 м кв. до 80 м кв. Шаг начинается от пунктира с расстоянием 50 см до установки в каждом листе черепицы.

Монтаж кровельного перекрытия регламентируется основным нормативным документом – СП 17.13330.2011. Приложение «В» включает несколько рекомендаций, позволяющих грамотно рассчитать необходимое количество устройств для вентиляции. Описанные в акте нормативы и примеры имеют исключительно ознакомительную направленность и относятся к плоским перекрытиям.

Для крыш скатного типа, выполненных из металлических материалов, указан параметр соотношения площади аэрационных выходов к площади проекции крыши – 1/300. Учитывая угол наклона крыши, приводится таблица рекомендованной высоты труб.

Вот так работает коньковый аэратор

Стоит отметить, что окончательное решение по количеству устройств остается за специалистом-кровельщиком, способным грамотно рассчитать КПД труб для отвода воздуха.

Документ содержит несколько примечаний:

• входные отверстия вентиляционного канала должны иметь размеры не менее 200 кв. см/м;
• размер выходных отверстий вентиляционного канала, расположенных на коньке, должен составлять 100 кв. см/м;
• высота канала рассчитывается, исходя из длины ската, не превышающей 10 м. В зависимости от увеличения длины ската, высота трубы увеличивается на 10 % на каждом последующем метре. Допускается замена удлинения трубы на монтаж дополнительных аэрационных патрубков.

На практике это выглядит следующим образом: расчет системы вентиляции напрямую зависит от размера площади горизонтальной проекции. В качестве ориентировочных параметров можно отталкиваться от габаритов пола чердачного помещения.

Обустройство кровли следует доверить профессионалам, которые в своей работе учитывают ландшафт и климатические особенности, преобладающие погодные условия, среднестатистический уровень низких и высоких температур. Кроме этого, рекомендуется изучить инструкцию производителя, в которой указываются все технические характеристики материалов.

Наиболее действенным методом контроля оказывается способ наблюдения за состоянием крыши в процессе эксплуатации. Лучше всего производить оценку в межсезонье, при появлении холодных воздушных потоков. Чрезмерное образование конденсата свидетельствует о необходимости обустройства дополнительных каналов, способствующих выводу избыточной влаги, паров.

Установка аэраторов возможна в любой сезон, независимо от внешней температуры. Данный метод не распространяется на утепленные крыши, конструкция которых не позволяет оценить состояние внутренней поверхности материалов.

Какие проблемы решает вентиляция чердака?

Начнем с того, что чердак в жилом доме служит некой буферной зоной между открытым небом и жилыми комнатами, а потому регулирует тепловлажностные колебания и создает комфортные условия проживания. И здесь многое решает грамотная вентиляция чердака и утепление его перекрытий. Если вывод тепла и пара не был продуман, тогда жильцам придется столкнуться с несколькими минусами такой организации кровли. Посмотрите, например, что со временем происходит с чердаком, в котором не было вентиляции вообще:

Именно качественная вентиляция помогает избавиться от такой серьезной проблемы, как наледь и сосульки:

Тепловой баланс крыши определяется тем количеством тепла, которое проходит через чердачное перекрытие. Причем не только через слой теплоизоляции, но и через такие более тонкие конструкции, как люк, двери (в зависимости от того, что ведет на чердак), а также технические элементы.

Эффективное вентилирование чердачного пространства действительно помогает зимой в борьбе с наледью и сосульками и уменьшает количество талых вод по весне. Но в те дни, когда днем тепло, а ночью мороз, проблема останется. И для ее решения сегодня выпускаются специальные обогреватели для карнизов.

А в жаркие дни тепловой баланс особенно ценится:

Для хорошей вентиляции чердака крайне важно, чтобы его объем был достаточно большим, а внутри не было перегородок, которые бы мешали потоку воздуха. Дело в том, что какой бы надежной ни была пароизоляция, все равно через потолок проникает пар из жилых помещений

Единственная стопроцентная пароизоляция – это алюминиевый лист. Пленки обладают защитой 95-97%. Вот почему важно, чтобы поверх утеплителя была гидроизоляционная мембрана с паропропускной способностью для вывода наружу лишних испарений. Этот верхний слой изоляции нужен для того, чтобы защитить утеплитель от попадания влаги снаружи, от случайных протечек с крыши. При этом важно не перепутать: пароизоляция монтируется снизу, со стороны потолка, гидроизоляция – сверху.

И, наконец, вентиляция избавляет чердак от грибка, который так любит застоявшийся воздух. Кстати, немало людей полагают, что чердачная вентиляция нужна только летом. На самом деле, перепады температур происходят круглый год, и именно вентиляция будет сглаживать эту разницу.

Выбираем материал для трубы вентиляции

Труба для вентиляции делается из самых разных материалов. Так как она будет эксплуатироваться в неблагоприятных условиях улицы, существует ряд требований к материалу. Например, он должен быть влагоустойчивым и устойчивым к коррозии. Снег, дождь и повышенная влажность – обычные явления на улице. Материал не должен портиться под воздействием перепадов температур, ультрафиолета и ветра.

Есть еще ряд важных показателей, которые учитывают перед покупкой:

1. Тонкие стенки, благодаря которым возможна высокая проникающая способность.
2. Для снижения сопротивления и увеличения пропускной способности нужна гладкая поверхность трубы.
3. Изделие не должно иметь много стыков и шероховатости.
4. Чтобы упросить сам процесс монтажа системы и эксплуатацию, желательно выбирать легкие трубы.

Что касается выбора материала, то самым дешевым является оцинкованная сталь. Но, еще трубы для вентиляции могут делаться из таких материалов:

• нержавеющая сталь;
• ПВХ трубы (пластиковые);
• изделия из полиэфира;
• алюминий.

Очень часто используют ПВХ трубы. Они практичны, дешевы и просты в монтаже. Алюминий более дорогостоящий, хотя прочный и долговечный. Выбор зависит от собственных предпочтений и от финансовых возможностей.

Теперь, когда мы узнали, какие трубы нужны на крыше вентиляции, можно приступать к их монтажу. Стоит отметить, что вывод трубы через крышу делают только после того, как была спроектирована и сделана вентиляция внутри дома.

Рекомендации современных кровельщиков для вентиляции чердака

Чтобы правильно сделать вентиляцию на чердаке своими руками придерживайтесь следующих советов опытных кровельщиков:

• на любом участке крыши площадь каналов для вентиляции должна составлять 400-500 см2/м. Этот как раз соответствует высоте зазора в 40-50 мм;
• пыль, которая задувается в вентиляционный зазор, обладает определенной гигроскопичностью, что может послужить причиной увлажнения утеплителя;

• вентиляционные продухи на ендовах, коньках, карнизе и хребтах должны быть защищены от попадания в них листвы, насекомых и птиц. С этим позволяют бороться специальные вентиляционные элементы, которые есть в ассортименте кровельных производителей;

• сужение вентилируемых каналов или конструктивные препятствия могут способствовать недостаточному проветриванию и образованию конденсата;
• если длина покрытия кровли превышает 10 м, то рекомендуется использование вспомогательных элементов для усиления качества вентиляции;
• значительное увеличение высоты зазора не улучшает проветривание. Скорее, наоборот, ввиду возникающей турбулентности растет сопротивление для воздушного потока, что приводит к уменьшению воздухообмена под кровлей.

В заключение отметим, что вентиляция чердачного пространства один из важнейших и ключевых факторов. При ее обустройстве своими руками отнеситесь со всей серьезностью, чтобы избежать типовых ошибок и промахов.

Рекомендации при установке

Установить вентиляционный выход на крышу своими руками несложно. Необходимо иметь соответствующие инструменты и материалы, а работу выполнять согласно заранее продуманной схеме и в определенной последовательности.

Выбор места для трубы

Установку выхода трубы на крышу нужно продумать таким образом, чтобы у нее был минимальный наклон или изгиб.

В идеале труба должна устанавливаться строго над внутренним стояком вентиляционной шахты. Если это невозможно по какой-либо причине, желательно использовать гибкую гофрированную трубу для соединения узлов.

Высота трубы

Размер трубы, располагающейся над кровлей, указывается СНиП:

• При установке вентиляционного выхода рядом с дымоходом ее высота должна быть равной ему.
• На плоской кровле высоту трубы необходимо выбрать с учетом ее диаметра, но в пределах 50 см.
• Для скатной кровли имеет значение удаленность выхода вентиляции от конька: если труба Расположена дальше, чем на полтора метра, то ее высота должна быть от 50 см и больше.
• При значительной удаленности вентиляционного узла от конька крыши (от 3 метров и дальше) необходимо провести воображаемую линию от верхней точки крыши вдоль кровли вниз. Верхушка трубы должна касаться условной линии пересечения от конька до горизонта.

Дополнительные устройства

Для повышения эффективности вентиляции на крыше устанавливаются дополнительные элементы. Они служат для создания области низкого давления, а также защиты от осадков и атмосферной влаги:

• Капельники – специальные металлические или пластиковые насадки, служащие для предотвращения попадания дождевой и талой воды внутрь трубы.
• Аэраторы – служат для улучшения циркуляции воздуха между слоем теплоизоляции кровли и наружным покрытием.
• Дефлекторы – специальные насадки, разрежающие воздух в наружной части трубы за счет действия ветра. Благодаря им создается область низкого давления, усиливающая тягу.

Рекомендуем ознакомиться: Назначение и использование гофрированных труб

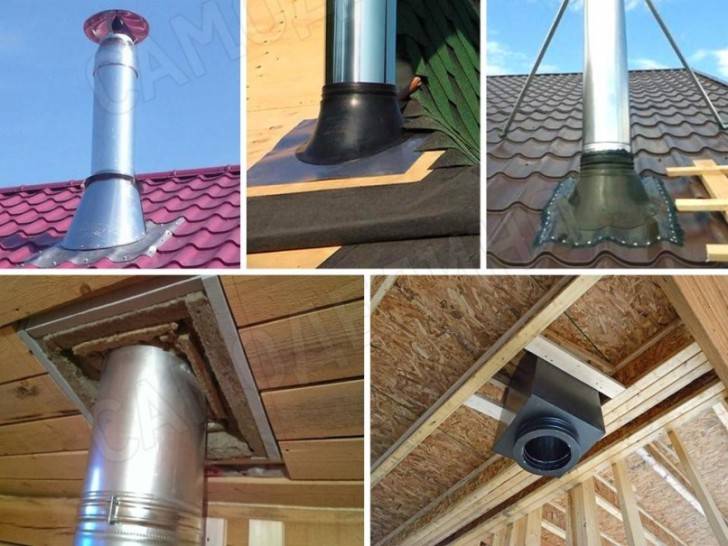

Как правильно монтировать вентиляционный выход

Установка вентиляционного выхода требует вырезания отверстия в кровле в соответствии с заранее разработанной схемой расположения выходов. Последовательность действий на примере скатной кровли из профнастила с установкой выходов вентиляции рядом с коньком:

1. На месте предполагаемого выхода трубы делается разметка, соответствующая диаметру выходного отверстия.
2. Специальным инструментом в кровле вырезается отверстие, сначала во внешнем покрытии, затем в слое изоляции и утеплителя.
3. Крепится уплотнительная прокладка с применением жидкого герметика.

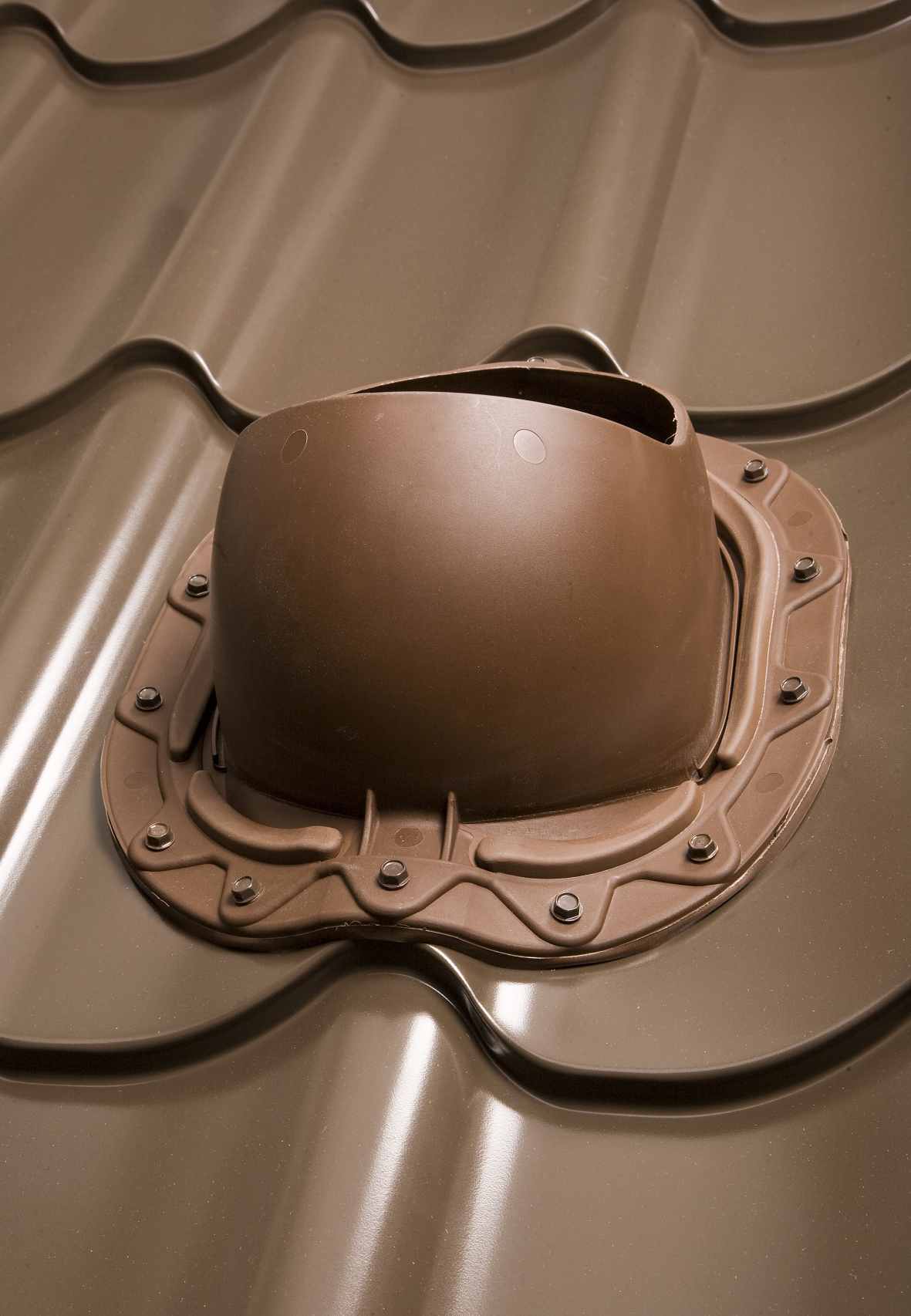

4. На прокладку сверху устанавливается проходной элемент, который крепится к кровле с помощью саморезов.
5. После установки проходного элемента устанавливается труба воздуховода, фиксируемая шурупами.

При возведении частных построек с небольшой этажностью важно заранее составить проект всех инженерных систем и узлов, обеспечивающих функциональность и долговечность объекта. В обязательном порядке необходимо продумать, где будет находиться вентиляционный выход на крышу, т

к. без этой составляющей здание не будет соответствовать регламентированным санитарно-гигиеническим требованиям.

Если планируется сооружение частного дома или коттеджа под ключ «с нуля», нужно определить оптимальное место, где можно будет установить вентиляционный выход. Такой тип естественной вентиляции не требует приобретения дорогих приборов и систем, при этом внутри помещения всегда будет комфортный микроклимат, обогащенный свежим воздухом.

Кроме этого, можно оснастить конструкцию небольшим вентилятором, работающим по принципу принудительной вытяжки. Но если правильно установить грибок на кровельной конструкции, то покупать дополнительные устройства просто не придется.

Очень часто проектировщики недостаточно качественно составляют проект монтажа стояков и подбирают высоту вентиляционной шахты над кровельной конструкцией. В связи с этим в дальнейшем могут возникать различные проблемы. В их числе:

1. 1. Проникновение неприятных запахов из санузла и кухни в спальню, гостиную и другие жилые комнаты в помещении. Объясняется такое явление неправильным объединением вентиляционных каналов в одном общем коробе.
2. 2. Низкая эффективность вытяжного оборудования. Проблема связана с недостаточной длиной вентиляционной трубы.
3. 3. Появление обратного эффекта в работе вытяжки из-за неправильного выбора места для монтажа шахты.
4. 4. Возможное замерзание каналов и труб вентиляции в холодную пору.

При неправильном монтаже вентиляционной трубы на кровельной конструкции могут деформироваться стропила и обрешетка. Более того, в местах монтажа крышки шахты появятся зазоры, что повысит риск проникновения дождевой воды в помещение. Поэтому, чтобы избежать таких последствий и сохранить кровлю в нормальном состоянии, необходимо ответственно подойти к вопросам обустройства выхода вентиляции на кровлю.

Ни один жилой дом не можно представить без системы вентиляции. Каждый знает, насколько важен приток чистого воздуха в помещение. Он влияет на здоровье и самочувствие человека. Система вентиляции состоит из многих частей. Одна из них – вентиляционная труба. Благодаря ей, отработанный и застоявшийся воздух, неприятный запах будут удалены из помещения. А за счет тяги, в помещение через входное отверстие обеспечивается приток свежего воздуха.

Из этой статьи вы узнаете, как можно вывести вентиляционную трубу через крышу. К тому же мы рассмотрим, почему вентиляция настолько важна, какие материалы использовать для трубы, а также узнаем пошаговую инструкцию работ.

Элементы для улучшения вентиляции

Естественной тяги, основанной на разности высоты и давления воздушного столба, часто бывает недостаточно для обеспечения нормальной циркуляции воздуха в подкровельном пространстве или в доме.

Недостаточность циркуляции приводит к таким последствиям, как:

• скопление конденсата и появление плесени;
• ржавление металлических частей и конструкций кровли;
• крошение бетонных конструктивных элементов
• гниение и рассыхание древесины;
• промокание теплоизоляции, ее порча и неэффективность.

Все это в скором времени приведет к нарушению целостности гидроизоляции и появлению протечек в крыше. Это значит, что кровлю придется ремонтировать или менять, поэтому намного эффективнее сразу установить хорошую вентиляционную систему.

Для усиления тяги используют специальные элементы:

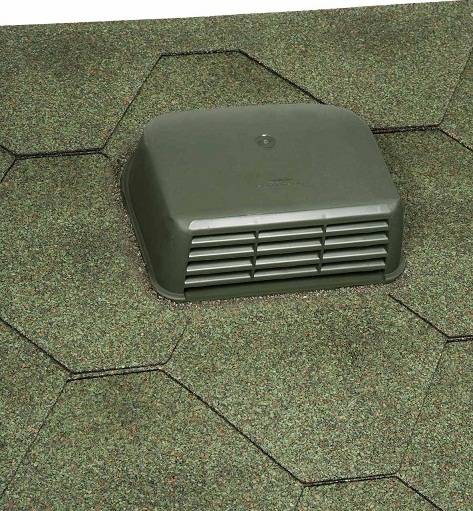

1. Аэраторы выглядят как плоские пластины- накладки. В этом приборе постоянно поддерживается низкое давление, воздух в аэраторе разрежается. Благодаря этому легко создается разница давлений – из подкровельного пространство отработанный воздух выводится быстро и легко. Элементы могут отличаться по размеру, так же, для разных типов крыш их понадобится различное количество. Правило установки аэраторов на крышу– шаг между приборами не должен превышать 12 метров. Монтаж производится на самые высокие точки крыши, лучше для этого выбирать места стыков утеплителя.
2. Коньковые аэраторы необходимы для скатных крыш. Эти элементы монтируются вдоль коньковой линии, обеспечивая усиление естественной вентиляции подкровельного пространства. Коньковые аэраторы сочетаются с любыми кровельными материалами, особенно важны они для крыш, покрытых гибкой черепицей. А вот уклон скатов должен быть определенным – от 15 до 45 градусов. На таких крышах изначально предполагается оборудование коньковых продух, в эти пазы и вставляются аэраторы. На этапе ремонта крыши можно вырезать участок под аэратор лобзиком или другим элементом. Обязательно нужно следить за герметичностью конькового аэратора, ведь он устанавливается по центру крыши – неправильный монтаж приведет к протечкам.
3. Дефлекторы работают по принципу конвекции – влажный воздух и пар с помощью этих приборов выводится из кровельного пирога, обеспечивая его просушку и вентиляцию. Согласно строительным нормам, на каждые 100 квадратов кровли должен устанавливаться хотя бы один дефлектор.

Чтобы вывести вентиляционные каналы на крышу, необходимо сделать предварительный расчет.

Внимание! Часто все вентиляционные ходы, ведущие из разных частей дома, объединяют в одну шахту. Как показывает практика, такой способ будет эффективным только при очень грамотном расчете и монтаже всех элементов системы. Делая все своими руками, лучше вывести на крышу три отдельных вентиляционных канала

Делая все своими руками, лучше вывести на крышу три отдельных вентиляционных канала.

Ошибка расчетов или монтажа приведет к тому, что по дому распространятся кухонные запахи, «ароматы» канализации, нарушится микроклимат и циркуляция потоков в подкровельном пространстве.

Точки вентиляции в кровле

Чтобы воздушные потоки могли беспрепятственно заходить и выходить из кровельного пространства, делают различные отверстия. Устанавливают эти элементы не хаотично, а в строго предусмотренных для этого местах.

Карнизная вентиляция (карнизные продухи) устанавливается в местах, где крыша отходит от стены, образуя свес. На карнизные продухи в обязательном порядке устанавливаются решетки из пластика или металла, это позволяет сделать кровельное пространство недоступным для птиц и крупных насекомых. Способ монтажа обычно выбирается в зависимости от обшивки фасада здания. У деревянных построек карнизы подшиваются досками, у домов, обшитых сайдингом, используются специальные элементы – софиты. Они представляют собой пластины с перфорацией.

Софиты с перфорацией для подшивки карнизов.

Про особенности софитов подробнее читайте в статье «Софиты для подшивки карнизного свеса: особенности и монтаж».

Слуховые окна – разновидность оконных проемов, которые прорезаются в кровле. В некоторых постройках слуховые окна могут использоваться еще и для освещения чердачного помещения. Если в слуховых окнах используются не стекла, а решетки, то они не могут использоваться для отапливаемого помещения, так как не будет обеспечиваться необходимая теплоизоляция.

Слуховое окно, используемое для вентиляции чердачного помещения.

Коньковый аэратор часто применяется для вентиляции кровель, покрытых мягкой черепицей. Аэратор имеет сложную структуру, которая позволяет ему выпускать воздух вместе с конденсатом, но не допускать внутрь кровельного «пирога» влагу с улицы. Воздушный поток циркулирует естественным образом, заходя через карнизные продухи (софиты) и выходя через конек. Сверху аэратор покрывается материалом, которым покрыта остальная часть крыши, это позволяет элементу не выпадать из общего облика здания.

Коньковый аэратор для мягкой черепицы покрывается теми же гонтами, что и остальная часть крыши.

Коньково-точечная вентиляция (КТВ) – вентиляционный элемент, который врезается в поверхность крыши и обеспечивает отвод воздуха вместе с конденсатом. Элемент устанавливается из расчета 1 на 60 м.кв. На КТВ ставятся решетки, чтобы защитить кровельный пирог от птиц и мусора.

Вентиляционный элемент КТВ.

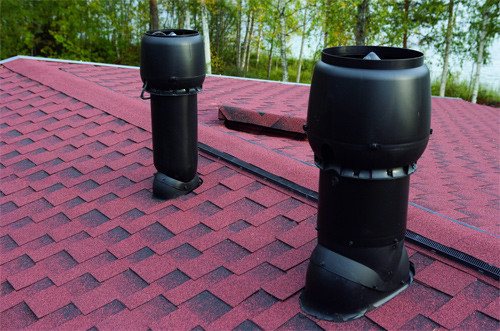

Вентиляционные трубы – элемент по принципу действия схож с КТВ. При этом он может подключаться к внутренней вентиляционной системе дома и обеспечивать выход влаги и отработанного воздуха не только из кровельного «пирога», но и из мансарды, канализационных стоков, печей и каминов, ванных комнат и других помещений. На трубу устанавливается сетчатый фильтр и защитный зонтик, которые предохраняют этот элемент от попадания мусора. В основание укладывается фартук, который обеспечивает герметичное примыкание к поверхности крыши.

Вентиляционная труба для кровли.

Вентиляционные трубы бывают изолированными и неизолированными. Первый вариант применяется при использовании в качестве печной вытяжки. В этом случае кожух дополнительно утепляется, чтобы предотвратить образование конденсата под ним.

Внутрь вентиляционной трубы можно установить вентилятор, который будет создавать принудительную тягу.

Особенности вентиляции

Чтобы не допустить ошибок при проектировании вентиляции своими руками следует придерживаться следующих рекомендаций:

1. При проектировании циркуляции воздуха в теплом чердаке следует произвести расчет жесткости конструкции: сможет ли вентиляция справиться с напором ветра и перепадами температуры.
2. Софиты под карнизы следует выбирать пластиковые или алюминиевые. Эти материалы не подвергаются коррозии, поэтому прослужат долгие годы.
3. Если в вытяжке присутствует вентилятор, то приточное оборудование должно быть выведено на расстояние не менее 8 метров от него.
4. Чтобы избежать появления конденсата необходимо регулировать температуру воздуха при помощи рекуператора.
5. Рекомендуется пару недель понаблюдать, с какой стороны чаще всего дуют ветра. В данном направлении следует обязательно вывести вентиляцию. Иногда такого единственного направления бывает достаточно.

Очень важно правильно подобрать место под вентиляционные отверстия. Они должны располагаться в самой чистой зоне чердака, потому что они не должны засоряться, иначе это приведет к блокировке воздухообмена

Очень важно понимать, что вентиляция требуется в любое время года. В летнее время предотвращает сильное нагревание жилого помещения, а в зимний период не позволит образоваться сырости

Поэтому, если правильно спроектировать вентиляцию, то в доме будет находиться удобно и комфортно.
