Система вентиляции в многоквартирном жилом доме

Распространенные проблемы

Наиболее часто встречающиеся проблемы в вентиляционной системе многоквартирных домов возникают из-за образовавшихся засоров. Это приводит к невозможности естественной циркуляции воздуха, что в свою очередь вызывает духоту, повышенную влажность и т.д. В квартире без вентиляции просто-напросто невозможно вести нормальный образ жизни.

Основные признаки плохой работы вентиляции в доме выглядят следующим образом:

• в процессе готовки еды ее запахи не выветриваются;
• на окнах скапливается большое количество конденсата;
• возникновение плесени;
• в ванной комнате и уборной наблюдается повышенная влажность;
• из вентиляции в квартиру поступает неприятный запах;
• сырое белье сохнет очень долго;
• в комнатах квартире душно и т.д.

Любой из вышеописанных параметров, свидетельствует о возникновении проблем в работе вентиляционной системы. Их необходимо исправлять в кратчайшие сроки.

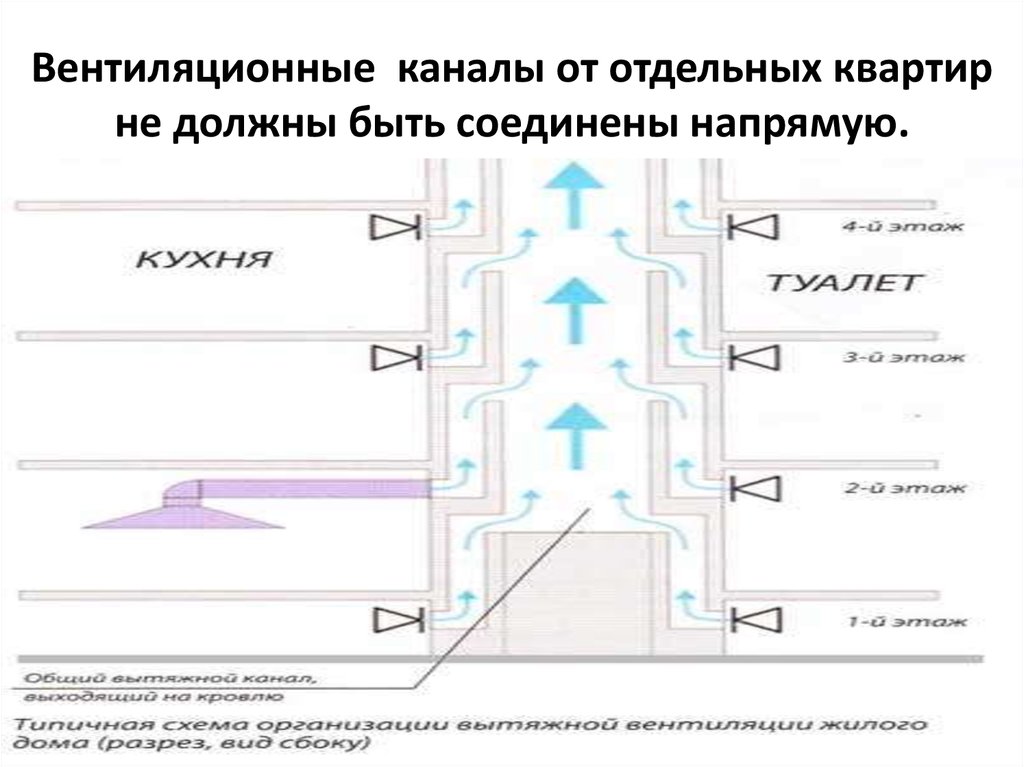

Как устроена вентиляция в панельных домах?

Большинство граждан стран СНГ проживают в многоэтажных домах, построенных во времена советского союза, хотя за последние годы некоторая часть населения переместилась в квартиры новостроек. Но большинство новых зданий по уровню комфорта ненамного лучше советских. Соответственно, и воздухообмен в них организован по бюджетному принципу.

В более дорогих новостройках отопление и вентиляция устроены по современным стандартам и с учетом использования новых материалов и конструкций. На данный момент можно встретить следующие виды вентиляции в жилых домах:

• с естественным притоком и вытяжкой;
• с принудительным движением воздуха посредством вентиляционных установок.

Если вести речь о жилье панельного типа, то в нем используется только естественный воздухообмен. То же относится и к кирпичным жилым домам советской эпохи, а также современным малобюджетным зданиям. Приток в помещения должен осуществляться через неплотности притворов деревянных окон либо специальные каналы и клапаны, сделанные в металлопластиковых стеклопакетах.

Соответственно, вытяжка происходит благодаря природной тяге, возникающей внутри вертикальной шахты, выходящей над кровлей или на чердак. Свежий воздух, попадая в комнаты через окна, под воздействием тяги в шахте устремляется к ее выходу на кухне или в ванной. Таким образом, он проходит через всю квартиру, постепенно загрязняясь, после чего удаляется наружу через вентканалы. Как это происходит, хорошо отражает схема системы вентиляции квартиры:

Если перекрыть путь этому потоку в любом месте, то обновление воздуха в квартире прекратится. Это и делают многие жильцы в процессе ремонтных работ, ошибочно полагая, что вытяжка сможет работать без притока. Вот перечень типичных ошибок, приводящих к нарушению воздухообмена:

• установка глухих стеклопакетов из металлопластика;
• устранение просвета между дверным полотном и полами при замене межкомнатных дверей;
• монтаж периодически работающих осевых вентиляторов в туалете.

Чтобы работа вентиляции с естественным побуждением не нарушалась, нельзя перекрывать путь приточному воздуху. В новые окна надо врезать специальные клапаны или организовать подачу с улицы отдельно. В полотна межкомнатных дверей ставятся переточные решетки, а вентилятор не должен перекрывать сечение всего вытяжного канала.

Монтаж приточной вентиляции в квартире

Простой вариант проветривания — встроить вентиляцию в стену квартиры приточным клапаном. Установка такого прибора позволит регулировать поступление наружного воздуха в комнату и защитит жильё от пыли без всякого шума. Клапан пассивной вентиляции представляет собой трубу Ø60―150 мм в зависимости от необходимой пропускной способности устройства. Наружный конец прикрывается решёткой с прикреплённой к ней противомоскитной сеткой. Со стороны комнаты встроена заслонка для регулирования притока, и оканчивается труба корпусом воздушного фильтра.

Корректирование объёма, проходящего через клапан воздуха, выполняется лепестковым или диафрагменным регулятором (последний стоит дешевле). При необходимости поток перекрывается заслонкой на сто процентов. Порядок самостоятельного монтажа следующий:

1. Просверлить наружную стену квартиры — самая трудоёмкая операция. Если дом панельный или из монолитного бетона, потребуется алмазное бурение специальным инструментом. Кирпичную кладку осилит обычная дрель. Отверстие сверлят с уклоном наружу.
2. Вставить воздуховод и выполнить изоляцию пространства между стеной и трубой посредством минеральной ваты и монтажной пены. Если этого не предпринять, зимой канал будет обмерзать.
3. Приложить корпус клапана к отверстию на стене и сделать разметку крепления. Засверлить дырки под шурупы, установить прибор и закрепить его.
4. Поставить с улицы защитную решётку. Клапан готов к эксплуатации.

Определяя место для размещения вентиляционного отверстия, учитывают доступность монтажа наружной части устройства и дизайн прибора в интерьере комнаты, возможность подогрева входящего воздуха от установленных отопителей. Часто для этой цели используют пространство между подоконником и батареей. Впоследствии клапан дооснащают вентилятором, преобразуя его таким образом в проветриватель.

Проверить качество проветривания комнаты можно своими силами. Установить вентиляционные устройства несколько сложнее, но многие поставщики климатического оборудования предоставляют при покупке прибора услугу по монтажу и сервисному сопровождению.

Особенности строительства дымохода

Правильное обустройство вентиляционной системы в котельной с газовым оборудованием не может происходить без дымохода. Он должен отвечать таким требованиям:

1. Дымоход должен защищать пространство комнаты от пыли, гари и грязи. Следует позаботиться о максимальной герметичности самой трубы. С этой целью применяют двухслойную технологию дымохода из металлического короба и асбестоцементной трубы.
2. Высота уличной части дымохода должна располагаться выше максимальной точки кровли. Минимальное расстояние от конька кровли – 2 м.
3. Диаметр вентиляционной шахты дома делают большим, чем размер вытяжной трубы самого котла. Для каждого типа оборудования существуют собственные стандарты расчетов.

Особенно это касается нужного диаметра вытяжной системы. Для газовых котлов, мощность которых не превышает 30 кВт, целесообразно использовать трубу до 130 мм. Если котел 40 кВт – 175 мм, а при 55 кВт – 195 мм

Если же мощность оборудования превышает показатель в 80 кВт, важно установить трубу с диаметром 230 мм

Для строительства вентиляции своими руками важны и другие особенности. При выборе конструкции для дымохода лучшим вариантом будет листовая сталь. Подойдут листы из нержавейки или оцинковки. Сама конструкция должна быть простой без препятствий, ее толщина должна быть равная в любом ее участке, а со стороны котельной делается ревизионное окно.

Руководство для правильного обустройства вентсистемы

Приточный вентиляционный клапан

Простейшую вентиляционную систему можно обустроить даже самостоятельно. Она состоит:

• из приточного канала;
• из вытяжного вентилятора.

Хозяева квартир, что обретут навыки, смогут смонтировать и более сложные системы воздухообменных комплексов.

Как монтировать приточный вентиляционный клапан

Принято устанавливать клапаны над отопительными батареями, а именно на высоте до подоконника. Вот схема работы клапана, она предельно простая.

Через трубу в клапан с улицы входит воздух. Клапан располагается к поставщику тепла близко, так что воздух, проходя возле батареи, будет нагреваться до приемлемой температуры.

Клапан имеет конструкцию, не допускающую попадания в квартиру загрязненного пылью воздуха. Подаются уже очищенные воздушные массы.

В каком порядке обустраивают приточный клапан

Монтаж приточного клапана

Этап первый. В стене бурится отверстие примерно 60-70 см. Следует сверлить таким образом, чтобы отверстие получилось с незначительным уклоном вниз. Иначе в помещение станет проникать наружная влага.

Начиная работать, нужно открыть окно. Если этого не сделать, тогда только что созданное отверстие станет проходом для втягивания пыли.

Этап второй. В готовое отверстие вставляется труба, подходящая по размеру. Внешний конец трубы должен располагаться заподлицо (вровень) с наружной поверхностью стены. Внутри комнаты следует оставить выступ трубы примерно 10 мм.

Этап третий. Между трубой и пробоиной в стене не должно оставаться свободных мест. Зазоры заполняют монтажной пеной.

Этап четвертый. К стене крепится короб, входящий в общую конструкцию комплекса. Фиксируется он дюбелями.

Этап пятый. В коробку вставляется шумопоглощающий материал, что предназначается для данного комплекса.

Этап шестой. Установленный клапан закрывается лицевой крышкой.

Достаточно произвести простой расчет, и тогда станет ясно, сколько воздуха должно поступать в квартиру с определенным числом жильцов.

Монтирование вытяжного вентилятора

Вентиляционная система может функционировать с максимальной эффективностью, если установить в кухне и в санузле современные вентиляционные системы. Сейчас легко подобрать в специализированном магазине именно такое устройство, характеристики которого идеально подходят для заданных условий.

Монтаж вытяжного вентилятора

Определение нужной мощности вытяжного вентилятора

Первое условие – расчет мощности вентилятора для санузла. Объём помещения умножается на цифру 7.

Второе условие – расчет мощности вентилятора для кухни. Объём кухонной комнаты умножается на цифру 10.

Стоимость решений обустройства вентиляции

Как правило, большинство домовладельцев в стремлении обеспечить жилище надежной и качественной вентсистемой, доверяют всю работу «под ключ» опытным профессионалам. Данное мероприятие позволит не только рассчитывать на качество системы, но и на ее долговечность.

Большинство фирм предлагают обустройство вентиляционных систем, как в квартирах, так и в частных домах. При этом спектр стоимости варьируется и зависит от ряда параметров, а также конкретных решений обустройства. Далее мы рассмотрим механизм формирования цен.

Какая средняя цена за оборудование для вентиляции в квартире и частном доме

Вопрос о цене интересует всех владельцев квартир и коттеджей. В первую очередь стоимость вентиляционной системы будет зависеть от ее мощности, функциональности, набора приборов и принадлежностей, а также прочих технических и инженерных характеристик.

Большинство фирм предлагает осуществить выбор конкретного опциона и набора элементов по каталогам, разработанным для осуществления бюджетных и более дорогих вариантов.

Стоимость бюджетных моделей компактной вентиляции

Очевидно, что бюджетные варианты рассчитываются для владельцев, не желающих тратить крупные средства на обустройство. При этом даже в этом сегменте можно подобрать эффективное оборудование. В частности, для подачи чистого и свежего воздуха внутрь помещения применяются приточные клапаны.

Клапаны покрыты слоем шумовой и тепловой изоляции для того, чтобы уменьшить промерзание помещения через клапан, а также проникновение посторонних шумов в помещение. Кроме того, проходное сечение клапана или затвор оснащается фильтром очистки воздуха. Дешевые модели приточных клапанов обеспечивают только приток воздуха.

Стоимость среднего сегмента моделей компактной вентиляции

Средней сегмент обустройства вентиляционных систем подразумевает более расширенный функционал, но модели оборудования для оснащения максимально просты и имеют сравнительно недорогую стоимостью. Чаще всего востребованы бризеры и проветриватели для осуществления принудительного притока в помещение. Бризеры имеют в своей конструкции систему фильтрации воздуха, отделяя его от пыли и прочих мелкодисперсных загрязнений. К среднему сегменту относят приборы с дополнительным функционалом.

Стоимость оборудования из премиум сегмента компактной вентиляции

Приборы данного сегмента более сложны и функциональны, цена соответственно тоже выше. Примером является вентиляционная система с приточно-вытяжной циркуляцией воздуха и его рекуперацией. Такие системы не просто осуществляют воздухообмен, но также производят прогрев воздуха теплом отработанной воздушной массы, выводимой за помещение.

Важно! Существуют модели дорогих бризеров, которые также способны осуществлять рекуперацию воздуха при его циркуляции внутрь сооружения.

От чего зависит цена вентиляции в квартире и частном доме «под ключ»

На формирование стоимости возведения вентиляционной системы влияет множество факторов. Расчет производится, исходя не только из стоимости оборудования, но также и сложности его монтажа.

Кроме того, необходимо учесть:

• Затруднения, которые могут возникнуть при самостоятельной разработке проекта и технической документации, возможно придется потратить средства на специалиста-проектировщика. Аналогичные затруднения могут возникнуть и при расчете необходимой производительности.
• Дополнительные работы, связанные с демонтажом старой системы, электропроводки и т.п.
• Особенности конкретной выбранной вентиляционной модели.
• Комплект и количество единиц вентиляционного оборудования.
• расчет производительности системы вентиляции для полноценного воздухообмена;
• Инженерно-архитектурные особенности помещения под обустройство.

Как уже было сказано, возведение вентиляционной системы начинается с разработки подробного и точного проекта. Это касается всех видов систем. После составления проекта составляется расчетная смета.

Важно! Проект можно не составлять только в том случае, если в помещении монтируется какой-либо один вид устройств точечно.

Разновидности вентиляционных систем в одноэтажном, двухэтажных домах

Если говорить об основной классификации систем вентилирования, то стоит выделить: осуществляемую естественным образом и ту, которая сопровождается механическими устройствами.

Окна за счет сеток способны помешать проникнуть внутрь шмелям и мухам, комарам и листьям. Но они не защитят от пылинок и растительных аллергенов.

Наиболее простой и позволяющей сэкономить на затратах на электричестве является именно та, которая реализуется естественными методами. Формируется простыми воздуховодными каналами. Габаритные параметры и расположение которых могут создавать более или менее интенсивную тягу, а, соответственно, и вентилирование.

Для распределения воздуха применяют решетки, на 1 дом может приходиться иногда свыше 10 решеток.

Сопровождение вентилирования различными приборами и устройствами применяется в тех случаях, когда естественный способ вентилирования остается неэффективным. Могут использоваться самые разнообразные фильтры, клапанные устройства, нагреватели и охладители, вентиляторные конструкции.

Естественная (простая)

Естественная вентиляция в частном доме является максимально простой, с точки зрения конструирования. В основе ее работы лежат базовые физические процессы, которые основываются на разнице давления, температуры и смешению воздушных потоков с постепенным и регулярным их замещением.

Тяга позволяет в этом случае осуществить постоянный процесс смены воздушных масс.

Уже в момент строительства любое здание, в том числе и частный дом, надо оборудовать устройствами натуральной вентиляции.

Иногда может наблюдаться негативный эффект образования сквозняков. Для того, чтобы избавиться от них достаточно всего лишь оборудовать отверстия специальными типами клапанов. Они не перекрывают ход воздушных масс, но все же отсекают интенсивный воздушный поток, который может вызвать ощущение движущейся струи воздуха.

При естественном типе, выходящие трубы должны возвышаться над верхней точкой крыши приблизительно на 0,7 м. Верхнее отверстие покрывают специальным зонтиком, защищающим от попадания осадков, животных или птиц.

Это базовый минимум, без которого нормальная среда в помещениях не может быть обеспечена.

Принудительная

Принудительная при проектировке требует учесть тот факт, что должны быть установлены специальные вентиляторы, осуществляющих нагнетание воздуха. Используют проветриватели, бризеры, рекуператоры.

Грамотно установленная система вентиляции – залог комфортного проживания в доме.

Приточная

Этот вариант вентилирования дает возможность получить постоянный приток кислорода, поставляемого с улицы.

Оборудуется такой способ вентилирования следующими элементами (с учетом индивидуальных пожеланий): нагревательным элементом, вентилятором, фильтром, системой автоматизированного контроля, специальными воздухоотводами.

Приточная вентиляция в частном доме – подает воздух с улицы в помещение.

Приточная вентиляция может быть выполнена, как отверстие в стене, тогда она является бесканальной. Или спроектированной с использованием специальных воздуховодов, тогда это будет канальный тип.

Вытяжная

Устанавливается не только в квартире, но и в частном коттедже. Данная система представляет из себя комбинацию труб, один из концов которых располагается в наиболее загрязненных помещениях, например, на кухне. Его конец отгораживается решеткой. Тогда как второй выходит наружу. Данная конструкция позволяет избавить такие помещения, как санузлы и кухни от излишков влаги и загрязнений.

В частном доме можно вывести вытяжную вентиляцию через стену на улицу.

Приточно-вытяжная

Данная разновидность может быть спроектирована, как в виде принудительной, так и естественной.

У принудительной, обмен воздухом осуществляется за счет специальных воздуховодов, которые могут быть дополнены фильтрами для очистки, насыщением ионами, охлаждением или нагревом воздуха, увеличением уровня влажности.

Если делается приточно-вытяжная вентиляция, то для нее требуется прокладывать два раздельных вентиляционных канала.

У естественной приточно-вытяжной суть заключается в том, что основными направляющими для движения воздушных масс являются сами коридоры помещений. В этом случае организовать можно вентиляцию даже в помещениях, имеющих нестандартную планировку.

Наиболее рациональные схемы вентиляции через стену

Здесь надо учитывать два момента:

1. Есть ли в доме вентиляционные стояки или шахты. В каком они состоянии. Ведь может возникнуть такая ситуация, что горизонтальная вентиляция через стену организована, а вертикальный стояк забит мусором. То есть, от его наличия пользы никакой. Поэтому в первую очередь необходимо определить – будет ли тянуть отработанный воздух вентиляционный канал.
2. Если в доме вентиляция вообще отсутствовала, то надо будет продумать системы и притока, и вытяжки воздуха.

Поэтому, говоря о рациональной вентиляции, надо в первую очередь определить наличие или отсутствие таковой в целом.

Что касается вентиляции, которую решено провести через стену, то здесь можно использовать стандартные решения: естественный воздухообмен или принудительный. Разница между ними соответственно – отсутствие или наличие вентиляторов.

С естественной тягой

По сути, все делается очень просто. Для этого необходимо внутри каждой комнаты установить по два отверстия в стене: одно у потолка, другое у пола. При этом отверстия должны располагаться на противоположных стенах помещения. То есть, должно получиться движения воздушных масс по диагонали комнаты от пола к потолку, что дает возможность захватить в оборот большую часть пространства.

Воздушный поток в этом случае перемещается по физическим законам: теплый воздух старается покинуть комнату через верхнее отверстие на улицу, создавая внутри помещения разряжение. Последнее затягивает холодный воздух с улицы, выравнивая давление внутри комнаты с уличным.

Это самый простой вариант, для чего надо всего лишь сделать с помощью перфоратора и коронки отверстия в стенах. В них устанавливаются воздушные клапаны. О них чуть ниже.

Есть другой вариант – он более сложен в исполнении. Для этого вытяжное отверстие делается не на стене, а на потолке с проходом через перекрытие и кровлю на улицу. В этом месте устанавливается обычная труба (пластиковая или металлическая) с выходом на крышу и установкой козырька от атмосферных осадков.

С принудительной вентиляцией

В принципе, здесь все то же самое, только вместо клапанов устанавливаются вентиляторы. Можно воспользоваться двумя их видами:

1. Настенный – это конструкция, которую крепят к стене на месте просверленного сквозного отверстия. В само отверстие вставляется пластиковая труба, которая снаружи закрывается решеткой от проникновения птиц и мелких животных.
2. Канальный. Это прибор в виде трубы, внутрь которого установлен вентилятор. Его просто вставляют в стену, а с двух сторон монтируют решетки. В качестве крепления используют герметик или монтажную пену, которые наносят в зазор между трубой и стеной.

Необходимо обозначить, что вентиляторы можно устанавливать по отдельности или на приточные отверстия, или на вытяжные. При больших помещениях рекомендуется их установка на двух отверстиях сразу, то есть, таким способом получить приточно-вытяжную вентиляцию.

Добавим, что механическая вентиляция – это более эффективный способ решения проблем, связанных с воздухооборотом внутри дома. Это первое. При создании данного виды вентиляционной системы можно использовать отверстия меньшего диаметра по сравнению с естественным способом.

Комбинированные системы

Говорить о каких-то комбинированных системах, наверное, нет смысла. Ведь само название обозначает, что в системе вентиляции дома должны быть отверстия в стене без вентиляторов и с вентиляторами. Если они установлены внизу, то это приточная схема, если вверху, то вытяжная. То есть, у них свои собственные названия.

Скорее всего, под этим термином (комбинированные) заключается установка разных систем в разных помещениях. К примеру, на кухне принудительная, в спальне естественная. Это будет и понятно, потому что воздухообмен на кухне должен быть не меньше 60 м³/час, а в спальне 15-20. Поэтому в последней естественная вентиляция спокойно справится, а вот на кухне может и нет.

Как сделать своими руками: описание, схема, фото

тут

Устройство системы

Устройство вентсистемы выглядит следующим образом

1. Внутри квартиры многоквартирного здания поступление воздуха происходит через приоткрытые окна или путем проникновения через приточный клапан (о том. что такое приточная вентиляция, как сделать вытяжку с приточным клапаном, читайте тут). Его отвод осуществляется через шахту для вентиляции, которая обязательно имеет выходы в санузлах и на кухне. Попавший через форточки поток воздуха свободно перемещается в помещении через двери, если они открыты. Если же двери заперты, его путь лежит сквозь щели под ними, либо специально установленные решетки для перетока.
2. В частном доме система вентиляции естественного типа имеет несколько иное устройство. Организация притока воздуха аналогична описанной выше. Отличия касаются способов удаления воздуха во внешнюю среду, поскольку при строительстве коттеджей монтаж вентиляционных шахт производится редко. Отвод может производиться через:
   • Дымоход – при наличии камина или печи в здании.
   • Трубу для вытяжки, обустроенную в санузле и помещении кухни (как обустроить вентиляцию на кухне и в санузле?). Зачастую ее выводят горизонтально сквозь стену дома и далее вертикально на крышу (как сделать вентиляцию в стене дома?).

В частном доме

При собственноручном монтаже системы вентиляции следует придерживаться следующих рекомендаций

Прокладку шахты для вентилирования лучше осуществлять между стен здания. Это позволит минимизировать перепад температур в зимний период, что благотворно скажется на силе тяги.
Если канал для вытяжки обустроен со стороны улицы, необходимо качественно утеплить его.
Внутреннее пространство шахты для вентиляции должно быть как можно более гладким, чтобы не создавать препятствий движению воздушных масс.
Следует избегать значительных перепадов диаметра труб или монтировать между ними плавные переходы под небольшим углом.
Поверх труб для вытяжки рекомендуется установить дефлектор. Устройство защищает воздушный канал от осадков, мусора и немного увеличивает уровень тяги

При наличии в помещениях герметичных окон из пластика важно не забывать о периодическом проветривании, которое необходимо для нормальной циркуляции воздушных масс. Если это по каким-то причинам неприемлемо, следует установить специальные приточные клапаны

Вытяжную точку канала вентиляции нужно расположить как можно выше, ближе к потолку.

другой статье

В деревянном доме

Для построек из дерева правильная вентиляция очень важна
Важно
В комнатах нужно обеспечить наличие щелей под дверьми, через которые воздух будет циркулировать внутри жилища. Выход отработанных газов происходит через вытяжные отверстия, расположенные в потолочной зоне комнат

Выходы каналов для вытяжки нужно обустраивать над крышей.

Специфика работы наклонной вытяжки

Приточно-вытяжные установки наклонного типа предназначены для использования в режиме разветвления. Поэтому при установке вытяжка подводится к вентиляционной шахте кухни. Данный режим подразумевает вывод о последствиях термической обработки продуктов без фильтрации. В режиме рециркуляции устройство нормально работает при отсутствии подключения к вентиляционному каналу.

В таких случаях воздух подвергается закрытой циркуляции. Отходы через воздухозаборник поступают к фильтрам, проходят постепенную очистку и снова сбрасываются в кухонное пространство. Максимальная рециркуляция обеспечивается за счет двухфазной фильтрации с использованием угольных и жирных вставок. Такая конструкция способствует полному избавлению от паров, жирных взвесей, запахов.

Выводы и полезное видео по теме

Для улучшения вентиляции собственными силами необходимо посоветоваться с профессионалами и выбрать наиболее экономичный и действенный способ.

Экспертные мнения специалистов:

О равномерной работе двух и более вентиляционных каналов:

Для чего нужны турбодефлекторы:

Как установить приточный клапан:

Естественный режим вентиляции, характерный для многоквартирных домов, не всегда оправдывает себя в полной мере. Если в здании не предусмотрена принудительная централизованная сеть, то организовать приток/отток воздуха можно самостоятельно, с помощью бытовых устройств.

Вы проживаете в квартире многоэтажки? Поделитесь своим опытом обустройства системы вентиляции, расскажите, какие приборы вы используете для обеспечения полноценного и своевременного воздухообмена во всех помещениях квартиры. Оставляйте свои под нашей статьей – ваши советы могут быть полезными многим владельцам квартир.
