Выбивает узо: причины, возможные поломки, способы устранения неисправности

Инструкция по установке

Перед установкой сначала нужно выбрать место для монтажа. Для монтажных работ используют металлический или пластмассовый шкаф. Они бывают разных размеров, необходимо заранее посчитать количество устройств, чтобы выбрать нужный размер.

Некоторые модели снабжены смотровыми окнами для снятия показаний счетчика.

Как правильно подключить УЗО и автоматы самостоятельно, основные правила:

1. Любые работы начинаем после отключения электропитания.
2. При монтаже проводки и защитных устройств, строго соблюдайте выбранную схему, лучше ее держать перед собой.
3. Подключать провода строго цветной маркировке. Зачистить концы проводов на 0,5 см и зафиксировать винтами.
4. Все защитные устройства, автоматы, реле напряжения крепятся на ДИН-рейке. Для их фиксации зацепитесь верхним зажимом, отверткой отогните нижний зажим и надавите на устройство, когда оно станет на место, отпустите нижний зажим.
5. Подписывайте все защитные устройства в щитке, чтобы знать, какие приборы через них подключены.
6. Первым к входным проводам подключается автомат, только после него монтируются все остальные устройства.
7. При выборе входного УЗО рассчитываем его параметры в зависимости от протекающего тока в сети. Например, для тока в 20-25 ампер, следует брать защитное устройство отключения на 32А.

Если случается ложное выключение или устройство наоборот не срабатывает, причина может быть в следующем:

• фазный и нулевой провода соединены после УЗО;
• проверьте, закреплен ли нулевой провод;
• нулевой провод и заземление соединены в розетке;

Типы УЗО АС, А, В

В зависимости от типа, УЗО обязано отключаться от разного вида утечек тока, есть УЗО, которые отключают только переменный ток, есть УЗО которые переменный и пульсирующий ток:

УЗО тип АС реагирует на мгновенный переменный дифференциальный ток утечки, т.е. это обычные потребители: освещение,  теплые полы, холодильники, конвекторы и др. Тип УЗО АС обозначается на панели, это либо буквы АС, либо специальный символ (пиктограмма) или и то и другое вместе.

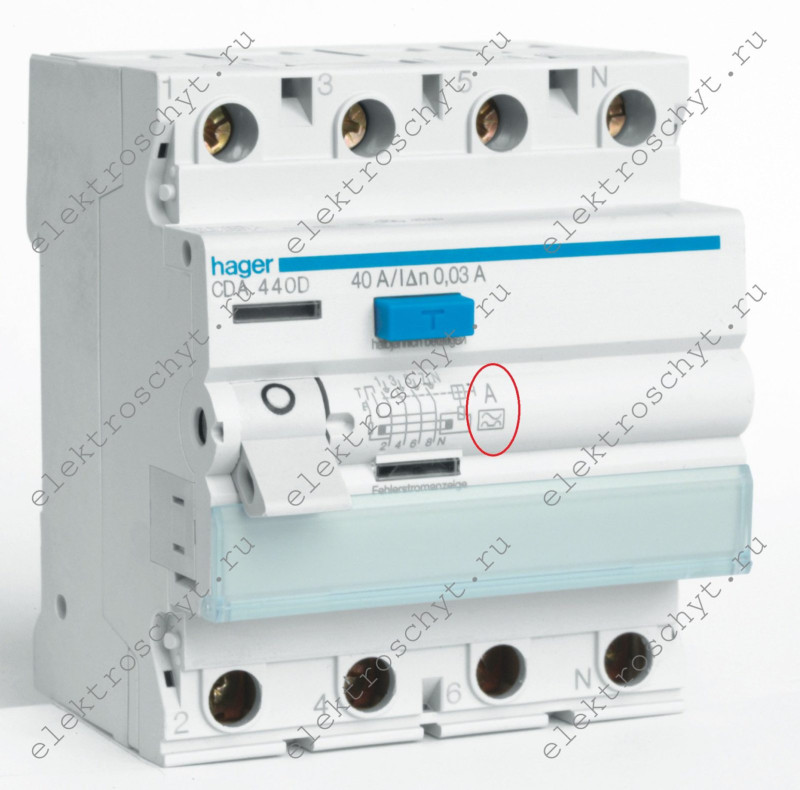

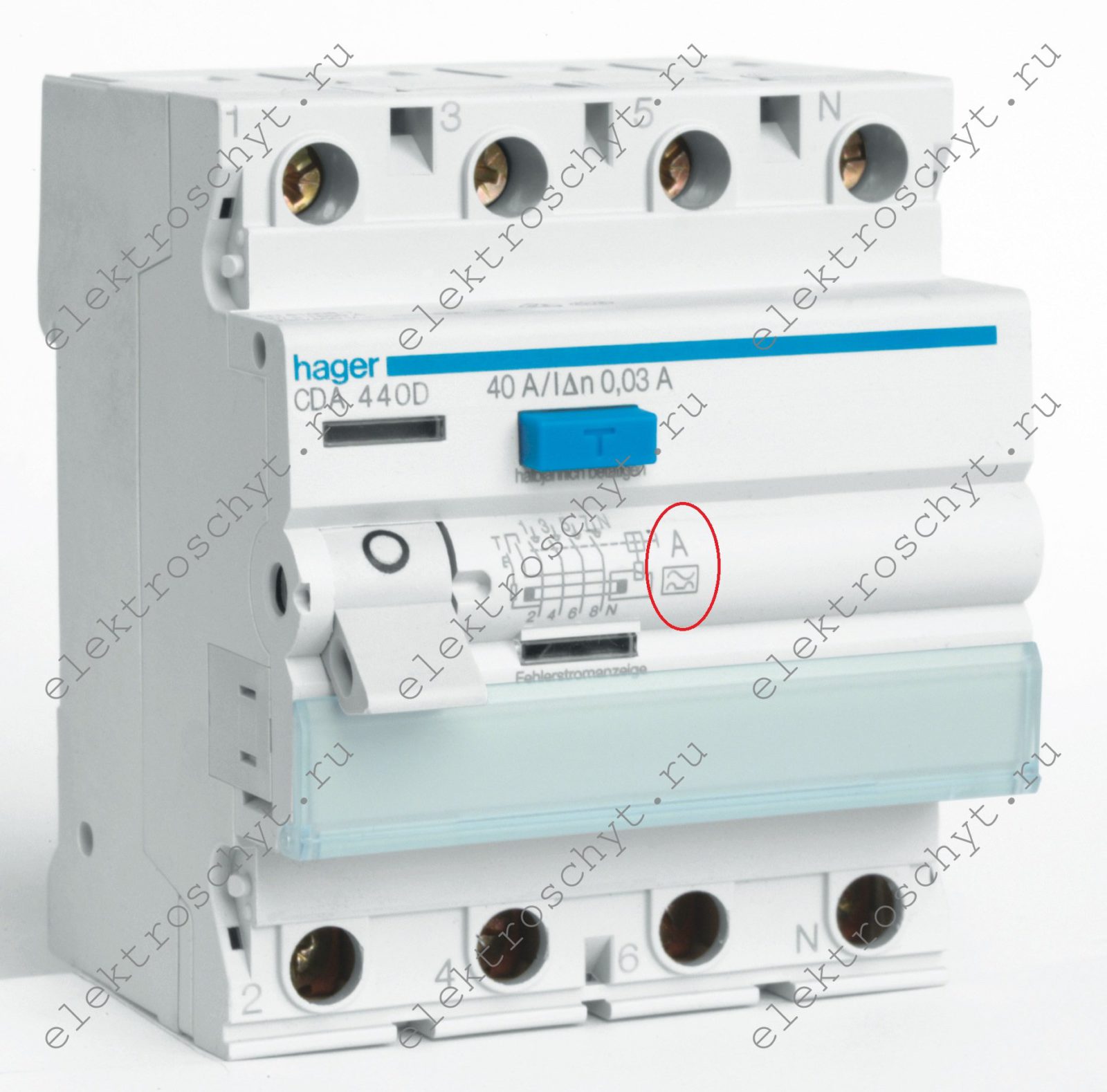

УЗО тип А реагирует, как на переменный, так и на пульсирующий ток утечки, который может медленно нарастать или возникать внезапно. Это приборы, в которых используются выпрямители и импульсные блоки питания: компьютеры, стиральные машинки, телевизоры, посудомойки, микроволновки, т.е. там, где всем управляет электроника. В некоторых инструкциях на современные электроприборы отдельно указывается, что необходима установка УЗО типа А. Пиктограмма для УЗО тип А выглядит следующим образом

УЗО тип А дороже, чем УЗО тип АС, т.к. «охватывает» бОльшую зону защиты. Но следует отметить, что уровень защиты с УЗО типа АС выше, чем если бы УЗО не было бы вообще.

ПУЭ 7.1.78. В зданиях могут применяться УЗО типа “А”, реагирующие как на переменные, так и на пульсирующие токи повреждений, или “АС”, реагирующие только на переменные токи утечки. Источником пульсирующего тока являются, например, стиральные машины с регуляторами скорости, регулируемые источники света, телевизоры, видеомагнитофоны, персональные компьютеры и др.

Часто у читателей возникает вопрос: “Какое УЗО поставить на холодильник, стиральную машинку, посудомойку, варочную панель и т.д.?”. Самый правильный ответ, вы найдете в инструкциях на бытовую технику.

Но, например, в Европе разрешено устанавливать УЗО только тип А. УЗО тип АС запрещены.

УЗО тип В – редкость в России, их применяют в промышленности, где помимо прочих видов утечек, есть утечки выпрямленного тока, в быту УЗО тип В не применяют.

Устройство и характеристики

Как уже было сказано дифавтомат состоит из УЗО и автоматического выключателя, это изображено на схеме, которую приводят на лицевой стороне таких устройств. Это помогает определить, что установлено в электрощите при его обслуживании. Ниже мы расскажем, как отличить УЗО, автомат и дифавтомат.

Устройство и характеристики дифференциальных автоматических выключателей

На рисунке подписаны составляющие функциональные узлы дифавтомата.

Электромагнитный расцепитель нужен для того чтобы мгновенно разорвать цепь при коротком замыкании, то есть, когда токи внезапно возрастают в десятки и тысячи раз свыше номинальных.

Тепловой расцепитель – работает медленнее. Это биметаллическая пластина, которая под действием повышенной нагрузки (больше номинальной на 10%, например) изгибается и также разрывает силовые контакты.

Дифференциальный трансформатор сравнивает токи между проводами (фазой и нулем), и, если есть утечка – силовые контакты размыкаются.

Кнопка тест просто замыкает через сопротивление фазу до дифтрансформатора на ноль – после него. Возникает большая разница токов и контакты разрываются. Нужна для безопасной проверки срабатывания дифференциальной части устройства.

Что внутри дифавтомата? Такой вопрос часто задают те, кто впервые столкнулся с этим видом коммутационных аппаратов.

О фильтрах

Один из главных источников сбоя в работе УЗО — помехи от бытовой техники. И бороться с ними помогают ферритовые поглощающие фильтры.

Важно: Ферритовые кольца для таких фильтров продаются в отделах радиоэлектроники. На одном кольце фильтр вставляется в «шумящую» установку, поближе к сетевому вводу

Но выполнить это качественно по силам только квалифицированному специалисту. Заниматься самодеятельностью в этом вопросе не стоит

На одном кольце фильтр вставляется в «шумящую» установку, поближе к сетевому вводу. Но выполнить это качественно по силам только квалифицированному специалисту. Заниматься самодеятельностью в этом вопросе не стоит.

Все, что можно сделать своими руками, это надеть несколько колец на сетевой шнур. А чтобы не резать для этого фирменный литой кабель, достаточно будет приобрести вилку и гнездовую колодку, а также взять небольшой отрезок провода на три жилы. Или купить готовый сетевой шнур, оснащенный ферритовыми насадками, поглощающими помехи. Будет дороже, но надежнее.

Устройство защитного отключения (УЗО) – описание

Многие люди слышали о том, что существует устройство защитного отключения – УЗО, но, что такое УЗО, для чего оно нужно в электрике, какие функции должно выполнять и можно ли вообще его не использовать в сети, знает не так много человек.

Для того, чтобы получить полное представление о том, что такое узо в электрике, о его функциях, устройстве, принципе работы нужно работать в области электрики, иметь диплом, но общие принципы действия и описание этого устройства сможет понять любой человек.

В большинстве квартир и домов не применяется и не применялось раньше УЗО, поэтому многие и не знают для чего его устанавливать, как оно работает.

Если говорить языком, принятым среди электриков, то УЗО, или устройство защитного отключения, представляет собой механический коммутационный прибор, служащий для автоматического прерывания цепи при превышении тока небаланса заданного значения, возникающего при определенных условиях.

Разные модели УЗО уже довольно давно продаются на рынке, многие профессионалы отлично знакомы с принципом их устройства, работы и активно применяют их при построении электрической проводки. Но многие электрики, хозяева домов и квартир, которые сами занимаются монтажом электрической системы не зная о преимуществах применения УЗО пренебрегают этим мощным средством предназначенным для защиты.

УЗО отлично защищает людей от поражения электричеством в случаях когда произошло нарушение изоляции, при случайных прикосновениях к токопроводящим неизолированным частям различного вида электрического оборудования и защищает имущество от теплового воздействия тока.

Самым вероятным местом поражения током в доме или квартире является кухня и ванная, где установлено очень большое количество электрических приборов, есть естественные заземлители – газовые, водопроводные трубы, мало свободного места и повышенная влажность воздуха.

Что понимается под выражением «утечка тока»? Под этим выражением понимается любой ток проходящий мимо электропроводки или мимо подключенных в сеть приборов. Вот как раз на эту утечку тока и реагирует УЗО, если ток пошел мимо электропроводки или электроприбора УЗО срабатывает и отключает сеть.

Токи утечки обычно имеют малые значения, поэтому защита от короткого замыкания и от перегрузки, которую обеспечивают обычные автоматические выключатели, на токи утечки не реагируют. Как видим, УЗО защищает от пожара, возникающего при замыкании при воспламенении тлеющей изоляции, и от поражения током людей.

Практически каждый человек за свою жизнь подвергался удару током в домашней сети напряжением 220 вольт. Этот ток составляет примерно 4-5 миллиампера, а если бы сила тока была большей, то опасность для здоровья и жизни значительно увеличилась.

Чтобы человека ударило током не обязательно нужно ковыряться в розетке или лезть в распределительный щит, достаточно просто дотронуться до стиральной машинки или холодильника, плойки и других приборов. Но почему так происходит?

Ответ простой – в том случае если в любом электрическом приборе нарушается изоляция токоведущих проводов, они начнут пропускать ток на корпус. То есть корпус прибора окажется под напряжением, а это все равно, что прикоснутся к оголенному проводу.

При прикосновении к такому прибору возникает ток замыкания с землей и если прибор не имеет заземления, то током ударит человека.

В большей части домов и квартир нет возможности заземлить корпуса электрических приборов, это не предусмотрено конструкцией, схемой проводки. От такого удара не сможет защитить никакой супер автоматический выключатель, установленный в щитке.

Гарантию от поражения током в таких случаях дает только применение более надежного и совершенного прибора, каким и является УЗО.

УЗО – это прибор, защищающий от токов утечки путем отключения сети в случае их появления. В случае, когда произойдет выше описанная ситуация с повреждением изоляции какого-либо прибора, то по телу человека, который замыкает цепь фаза-земля ударит током.

Но поскольку сила тока утечки не очень большая, в сравнении с номинальным током, то обычные автоматы этого не чувствуют и не отключатся. А человек в тоже время может и погибнуть при определенных условиях. УЗО, в отличии от автоматов, сразу среагирует на возникновение тока утечки и моментально разорвет цепь.

Что такое узо в электрике

Выбор УЗО

Как же правильно подобрать устройство для своего щита? Здесь нужно учитывать множество критериев. Если откинуть хотя бы один из них «особенно если он важный», можно получить вышеописанные последствия

На что же нужно обращать внимание? Сейчас мы об этом и расскажем

Номинальный ток нагрузки

Любой автомат и УЗО рассчитаны на определённый номинальный ток. Выбирать по этому критерию устройство несложно: нужно просто посмотреть значение на автомате и подобрать защиту с большим. Так, для автомата на 16 А нужно УЗО на 25 А. Устанавливать оба аппарата с одним и тем же значением не стоит: в этом случае отключение произойдёт не сразу, а за это время может произойти что угодно.

Дифференциальный ток

Вот здесь нужно ненадолго вернуться к предыдущему пункту. Дело в том, что если установить на большой номинальный ток устройство с большей чувствительностью, оно может часто срабатывать. Но здесь есть одно «но». Дело в том, что для дома нельзя выбирать УЗО с уставкой тока утечки больше, чем 30 мА, поскольку большее напряжение может нанести вред здоровью.

Поэтому дифференциальный показатель должен быть больше номинального только в том случае, если он не превышает 30 мА. Для ванных комнат значение должно быть не больше 10 мА, поскольку здесь присутствует высокая влажность.

А как же устройства с большим значением, спросите Вы. Дело в том, что они предназначены не только для защиты человека и бытовых приборов. Если уставка выше, чем 30 мА «например, 100», то такие аппараты предназначаются для предотвращения возникновения пожаров из-за утечки «например, на производстве».

Тип защитного устройства

Как выбрать УЗО и автомат по мощности, мы разобрались. Теперь узнаем, как изделия разделяются по типу. Правда, он также разделяется на два подвида по двум признакам. Один из них — разновидность тока утечки. По нему УЗО бывают:

• для переменного тока «тип «АС». Такие устройства стоят дешевле всего. Раньше их можно было выбирать бытовым потребителям, но сегодня лучше не обращать внимания на такое изделие, поскольку многие приборы «например, стиральная машина или компьютер» переменный ток не используют;
• для переменного и постоянно пульсирующего токов «тип «А». Это УЗО подходят для домов и квартир как нельзя лучше. Да, они дороже предыдущих, но уже не бесполезны;
• для переменного, постоянно пульсирующего и выпрямленного токов «тип «В». Его тоже можно использовать дома, только незачем: выпрямленный ток в квартирах не используется, то есть, от его утечки защищать не нужно, а стоимость такой защиты выльется в кругленькую сумму. Этот вид устанавливается, опять-таки, на производстве, где используются все виды токов.

С первым признаком закончили. Перейдём ко второму — времени срабатывания. Как правило, для квартир выбирают обычные УЗО, которые отключают домашнюю сеть через 20-40 мс. Кроме них есть ещё два типа с отложенным отключением:

• тип «S». Срабатывает через 150-500 мс, используется на вводе;
• тип «G». «Выключает» дом через 60-80 мс, ставится на отдельный прибор.

Зачем нужно такое УЗО? Ведь за это время можно получить удар током! Дело в том, что обычное устройство может выйти из строя и не сработать вовсе. Поэтому их ставят на определённую группу автоматов. Если они не срабатывают, через какое-то время «входит в игру» обычное.

Почему важно не допускать ошибки при подключении УЗО

Достаточно широко распространены ситуации, когда защитное устройство начинает работать неправильно. Например, периодически происходят отключения, которые ничем не обоснованы, то есть утечек тока нет и нагрузка не превышает допустимые параметры.

При этом основная масса людей предпочитает купить новое УЗО и не задумывается о причинах столь некорректной работы устройства этого вида.

А между тем зачастую проблема обусловливается неправильным монтажом, что и является причиной сбоев в работе. Работа электромонтажников, которые осуществляют установку УЗО, по некоторым причинам может быть произведена с ошибками, влияющими на эффективность защиты.

Исходя из этого, надо знать нюансы функционирования УЗО, чтобы ошибки при подключении узо не перешли в разряд неразрешимых проблем.

Чем грозит ошибочное подключение УЗО? Если подключение было произведено не правильно, УЗО не будет выполнять своих прямых функций, т.е. не будет реагировать на ток утечки, а также возможно присутствие ложных срабатываний при отсутствии каких, либо повреждений в сети.

В данной статье хотел бы показать наиболее часто встречающиеся ошибки при подключении УЗО.

Типовые схемы подключения УЗО в однофазной сети

На схемах фазный проводник обозначается L, а ноль – N. Также обозначаются и соответствующие клеммы на корпусе УЗО. Для нормального функционирования устройства фазу и ноль необходимо подключать строго по маркировке. После ВД для защиты от тока короткого замыкания устанавливают автоматический выключатель требуемого типа и номинала.

По требованиям ПУЭ к розеткам должна подводиться отдельная заземляющая жила. Но на постсоветском пространстве еще работают схемы без заземления.

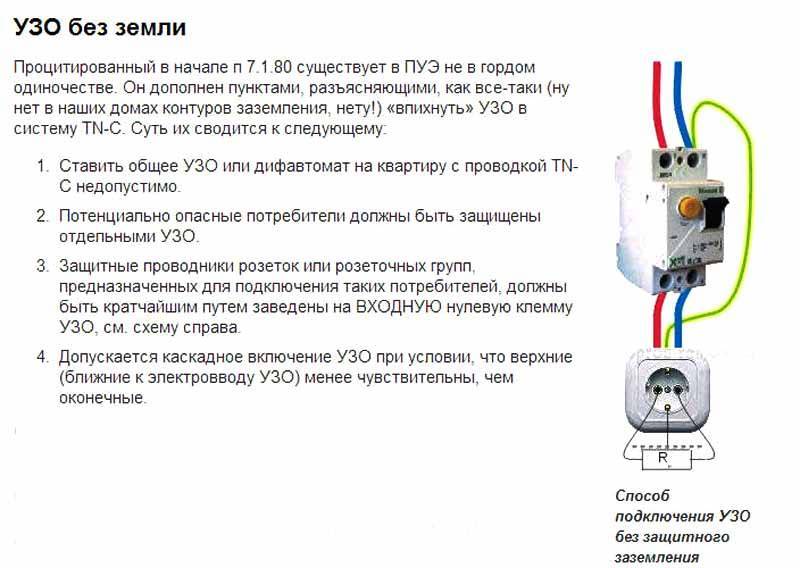

Схема подключения УЗО без применения заземления

В схемах без использования заземляющей шины может устанавливаться одно вводное УДТ или группа по линиям. Первый вариант подходит для небольшого числа потребителей, например, в маленькой квартире. Он представлен на схеме ниже.

Групповые ВД выбирают по току срабатывания в зависимости от условий влажности и запыленности в помещении, где расположены подключенные электроприборы.

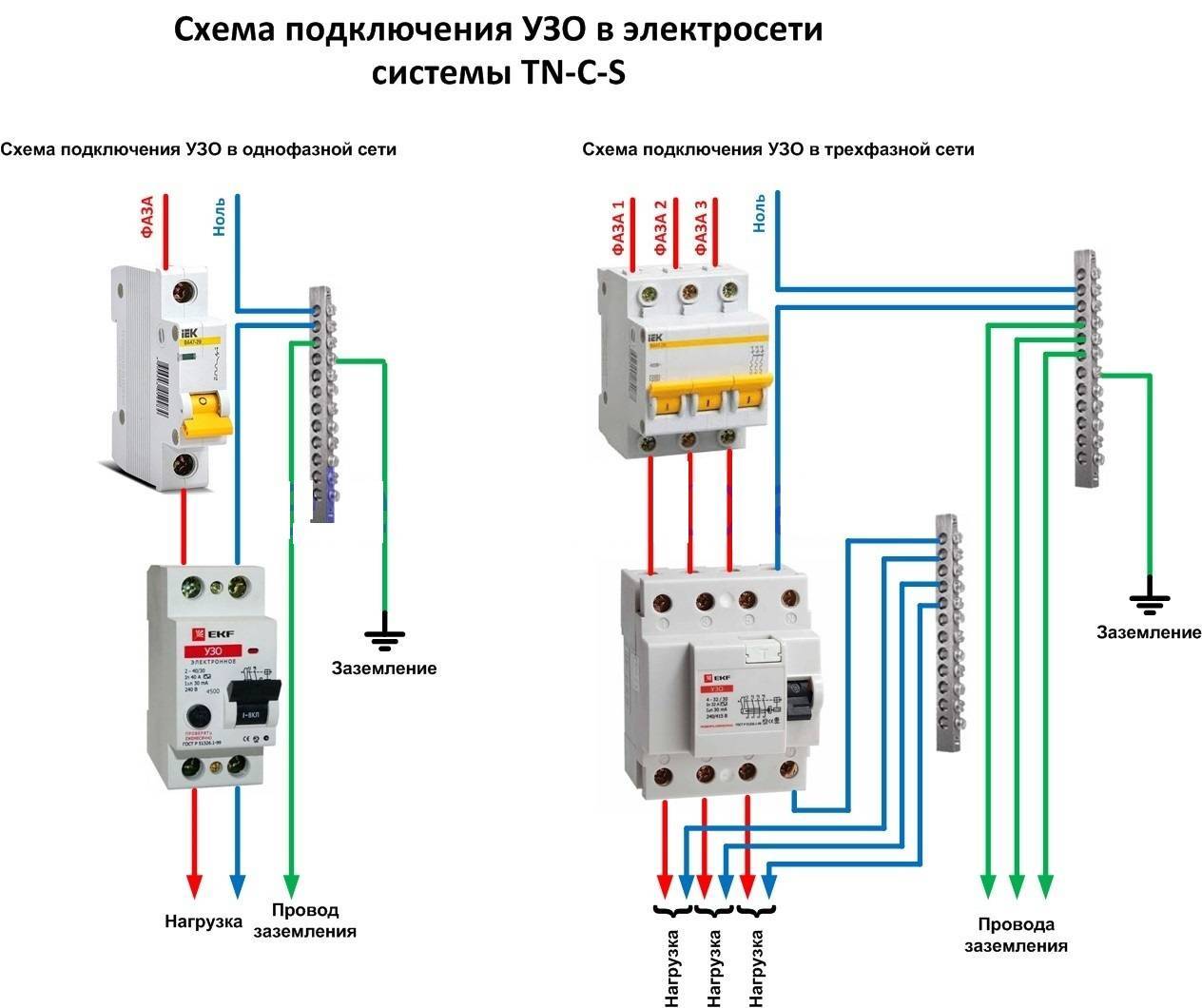

Схема подключения УЗО с наличием заземления

Наличие заземления (желто-зеленый провод) обеспечивает большую безопасность при эксплуатации электрооборудования. В таких схемах при появлении утечки на металлические корпуса электрических приборов произойдет отключение линии от питающей сети.

В схемах с заземлением номиналы тока утечки нужно выбирать точно, так как ВД чувствительно к потерям на землю. Желательно использовать разбитие на группы, чтобы проще было определять поврежденные линии.

Схема подключения с общим вводным УЗО

Общее УДТ монтируется между вводным автоматическим выключателем и групповыми автоматами. Схема подходит для использования в квартирах или домах при хорошей электропроводке и небольшом числе потребителей.

Схема с одним вводным ВД позволяет сэкономить на устройствах защиты, более проста в практической реализации. Но при срабатывании УДТ отключится весь дом или квартира. Трудно будет определиться с локализацией проблемы, особенно при ложном срабатывании.

Схема подключения общего УЗО и однофазного счетчика

Подвод электроэнергии в дом и квартиру осуществляется через счетчик электроэнергии. На нем есть схема подключений:

• с клеммы № 2 выходит фаза;
• с вывода № 4 отходит нулевой проводник.

Нулевая жила после ВД подсоединяется к нейтральной шине в щитке (N). Отходящая фаза подключается к автоматам.

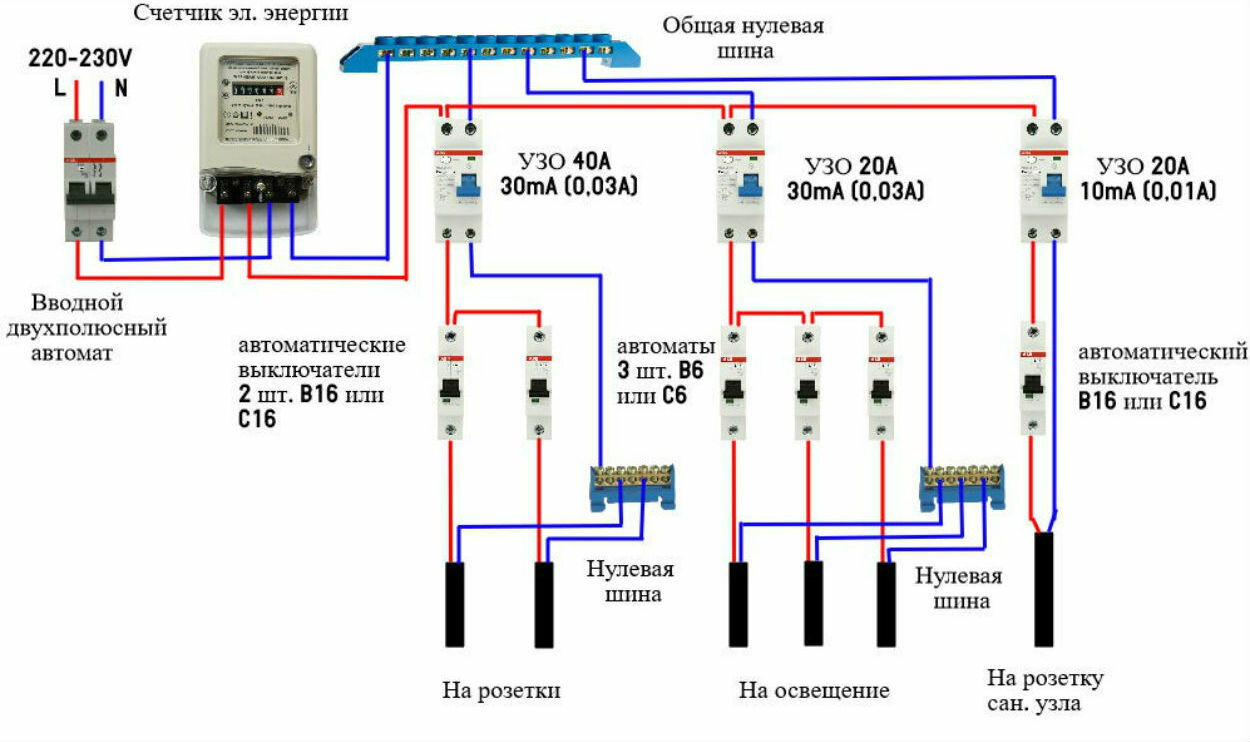

Схема совместного монтажа вводного и групповых УЗО, прибора учета электроэнергии

Этот вариант сборки щита – расширенная версия предшествующей схемы. Особенность ее состоит в том, что после вводного УДТ фазный провод подключается к автоматам. С них фаза поступает на отдельные УЗО по линиям. Рабочие нули присоединяются к нулевой шине.

Достоинство такой схемы заключается в том, что отключается только проблемная линия, а не весь дом: можно реализовать селективную защиту. Но из-за увеличения числа используемых устройств возрастают расходы на их покупку и монтаж. Также под защищаемое помещение нужно уметь подбирать подходящую по току утечки модель ВД.

Реализация схемы ниже позволяет сэкономить на вводном устройстве. В ней между вводным автоматом и групповыми УЗО нужно еще предусмотреть и счетчик.

Схема подключения с групповыми УЗО

Принцип работы

Чтобы понять, каким образом защитная конструкция выполняет свои предохранительные функции, нужно разобраться в принципе работы УЗО и схеме подключения. Установлено, что ток из сети проходит по фазному проводнику сквозь нагрузку, а затем возвращается через нейтральный провод. На этой закономерности и формируется работа устройства.

Вам это будет интересно Самодельный токопроводящий клей

Важно! Принцип функционирования УЗО строится на сравнении значений величин электротока на выходе и входе объекта, который состоит под защитой. Если Iвх = Iвых, то прибор не отвечает

Как только Iвх > Iвых, защитная конструкция чувствует утечку и в результате реагирует

Если Iвх = Iвых, то прибор не отвечает. Как только Iвх > Iвых, защитная конструкция чувствует утечку и в результате реагирует.

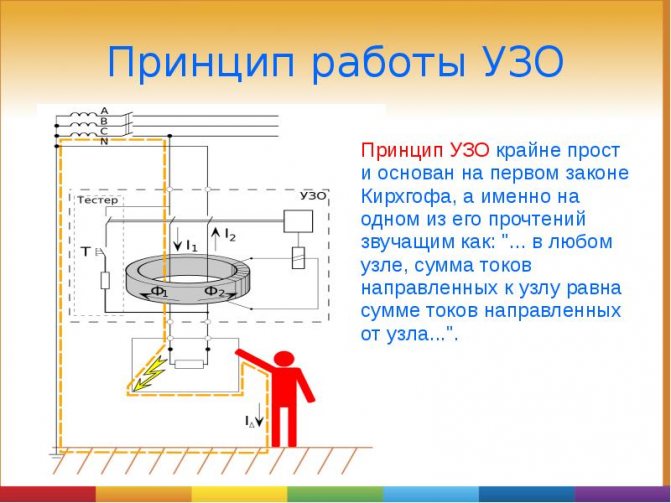

Принцип работы УЗО

Иными словами, проходящие по фазному и нейтральному проводу токи должны быть одинаковы (для однофазной сети). Когда сеть трехфазная, то значение в нейтрали равно сумме электротоков, протекающих в фазах. Неравенство электротоков свидетельствует об утечке, на что реагирует прибор.

Схемы подключения УЗО в трехфазной сети

Монтаж схем с трехфазными УЗО практически ничем не отличается от работы с однофазными. Такие варианты подходят, если в дом или квартиру заведены три фазы.

Выполняя подключения необходимо ориентироваться на маркировку жил и схему подключений. Российское и международное обозначение жил представлены в таблице далее.

Российская маркировка жил	Международная маркировка
А	желтая	L1	коричневая
В	зеленая	L2	черная
С	красная	L3	серая
N (нулевой провод)	синяя или голубая	N	синяя
Заземляющая жила		РЕ	желто-зеленая

Вводное трехфазное и отдельные групповые УЗО

В такой схеме общее УЗО монтируют после трехфазного вводного автомата. Отходящие от УДТ фазные проводники распределяют по групповым автоматическим выключателям. От них питание подается на ВД отдельных линий.

Вводное УЗО и трехфазный счетчик

Эта схема отличается от предшествующего варианта добавлением трехфазного электрического счетчика. У него для коммутации имеются 8 клемм: четыре на вход (три фазы и нулевой провод) и четыре на выход (3 фазы и нуль).

Питание на счетчик подводится с выхода вводного автомата, а уходит на вход трехфазного УЗО. Затем происходит распределение нагрузки по однополюсным автоматическим выключателям и УДТ.

Как выбрать и не ошибиться

Независимо от назначения устройства подбираются по следующим параметрам:

По количеству подключаемых фаз делятся на двухполюсные и четырехполюсные. Однополюсные для сети 220 В, трехполюсные для 380 В. В домах и частных домовладениях, по причине использования однофазной сети, используют однополюсные УЗО.

Для выбора устройства защиты необходимо определить его назначение. По назначению можно разделить на следующие типы:

1. Бытовые – это однополюсные УЗО невысокой чувствительности с током нагрузки не более 50 А. Такие требования обусловлены большим количеством бытовых приборов и связанными с этим большими точками естественной утечки. Очень чувствительные будут постоянно ложно срабатывать. Нагрузочный ток в 50 А определяется параметрами счетчиков электроэнергии, устанавливаемыми в жилых помещениях, не превышающим этот номинал.
2. Для промышленного применения – чувствительные четырехполюсные УЗО с большими номиналами тока. Эти требования обусловлены большими токами потребления промышленным оборудованием, использованием трехфазной сети и повышенными требованиями к его защите по причине его повышенной опасности и большой стоимости.
3. Специализированные. К специализированным относятся противопожарные типа В. Они обладают высокой чувствительностью не только к утечкам переменного тока, но и к незначительным пульсациям постоянного тока.

Как выбрать УЗО для дома

Защитное устройство можно устанавливать на вводе, для отдельной группы автоматов, только для защиты одной линии. Но предварительно при любом варианте монтажа нужно определиться с плановой нагрузкой в коммутируемой цепи. Это позволит подобрать подходящий автомат к ВД. Если УЗО предназначено для одной линии (обслуживает отдельное помещение), то следует учитывать уровень влажности в комнате.

Выбирается УДТ для дома по эксплуатационным характеристикам. Основные рекомендации в этом плане следующие:

1. Вводной ВД должен быть при трехфазном вводе четырехполюсным на напряжение 380 В. Если подведена одна фаза, то устанавливают однофазное УДТ на 220 В.
2. Коммутируемая величина тока нагрузки УЗО выбирается из стандартного ряда (например, 16, 20, 25, 32, 40 А) на один номинал выше, чем у совместно используемого автомата. Например, если установлен автомат на 20 А, то понадобится УДТ на 25 А.
3. Для домашней сети подходят модели типа А и АС. Но из-за изменения характера нагрузки в электросети (оказывает влияние на форму колебаний тока) оптимальным для использования является первый вариант.
4. На линиях ванных комнат и кухонь следует устанавливать УДТ с током утечки (отключения) 6 или 10 мА. Для невлажных помещений нужно использовать модели на 30 мА. На вводе ставят ВД на 100 или 200 мА, но его функцией является в большей степени уже пожарная безопасность, а не защита человека.

УЗО для разных комнат

Суммарный дифференциальный ток утечки регламентируется пунктом 7.1.83 ПУЭ. Эта величина не должна при нормальной работе сети превышать 1/3 номинального показателя УЗО.

Бывает необходимо, чтобы УЗО срабатывало с некоторой временной задержкой. В таких случаях следует приобретать модели с маркировкой S.

Электромеханические модели можно отнести к более надежному варианту. Например, при обрыве нуля до УЗО в случае опасной ситуации ряд моделей электронных ВДТ не способен выполнять отключение

На такую особенность устройств следует обращать внимание.

Что касается цены изделий, то в этом плане на первое место выходят личные покупательские возможности. Но лучше приобретать продукцию известных фирм, хорошо зарекомендовавших себя.

Устройство электромеханического УДТ

Электромеханические УЗО состоят из следующих основных деталей:

• корпуса;
• контактной системы состоящей из клемм, к которым подключаются питающие провода, подвижных и неподвижных контактов, которыми осуществляется коммутация;
• измерительного трансформатора и выпрямителя;
• поляризованного реле;
• системы механического отключения (расцепителя);
• системы гашения электрической дуги;
• тестовой кнопки и резистора.

Поляризованное реле

Исполнительным органом в электромеханических устройствах дифференциального тока является поляризованное реле. Поляризованное реле относится к классу бистабильных реле постоянного тока. Оно может находиться как в отключенном, так и во включенном состоянии в отсутствие напряжения на его обмотке. В УЗО на обмотку поляризованного реле поступает выпрямленное напряжение от измерительного трансформатора. При достижении порогового значения происходит переключение реле, которое механически связано с расцепителем. В результате происходит отключение УДТ.

Кнопка «ТЕСТ»

В отличие от автоматических выключателей и других аппаратов защиты, в УЗО имеется возможность выполнения проверки работоспособности устройства. Проверка выполняется нажатием кнопки «Тест». Эта кнопка вместе со специально подобранным резистором образует цепочку, которая имитирует возникновение тока утечки. Концы цепочки соединяются с нулевым и фазным проводом. Проводники цепочки не проходят через кольцевой сердечник дифференциального трансформатора. Поэтому при проведении теста нарушается баланс магнитных потоков в измерительной системе. Номинал резистора выбирают таким образом, чтобы ток искусственной утечки был равен номинальному току срабатывания дифференциальной защиты.

В чём необходимость монтажа УЗО?

Рассмотрим этот вопрос на простом примере. Предположим, в ванной комнате стоит стиральная машина. Электрическая квартирная проводка выполнена только нулевым и фазным проводами, защитного заземления нет, и УЗО не смонтировано.

Представляем ситуацию дальше. Внутри машинки повредился изоляционный слой, в результате чего фаза стала соприкасаться с металлическим корпусом. Появился какой-то потенциал, то есть корпус стиральной машинки теперь под напряжением. Если к ней подойдёт человек и прикоснётся, то будет играть роль проводника, по которому потечёт электрический ток. Действие тока продолжится до тех пор, пока человек не отдёрнет руку от стиральной машинки, потому что повреждённый участок никаким устройством не отключится. К сожалению, под воздействием тока мышцы человека парализуются, и самому отдёрнуть руку не всегда получится.

Здесь есть два варианта – либо человек теряет сознание и подает, либо кто-то посторонний оказывает ему помощь путём отключения вводного автомата на помещение.

Если бы в рассмотренном примере в распределительном щитке стояло УЗО, оно отреагировало бы на появление тока утечки, отключилось и обезопасило человеческую жизнь. Именно по этой причине в квартире, оснащённой большим количеством мощной бытовой техники, просто необходима установка УЗО.

Принцип работы УЗО

Второе противоречивое мнение о целесообразности использования УЗО без заземления вытекает из его устройства и принципа работы.

Внутри устройства защитного отключения находится трансформатор тока, выполненный на тороидальном ферромагнитном сердечнике с тремя обмотками (двумя первичными и одной обмоткой управления). Первая первичная обмотка, в которой протекает ток к нагрузке, образована фазным проводом. Во второй обмотке (нулевой провод) протекает обратный ток от нагрузки.

Прежде чем перейти к дальнейшему объяснению принципа работы УЗО (УДТ) рассмотрим наглядную схему. И стоит отметить, что в ней зелеными штрихами указан путь движения тока утечки при схеме подключения с заземлением (занулением). Красные же штрихи иллюстрируют ситуацию, когда заземление отсутствует.

Схема узо без заземления (с заземлением):

Действие УЗО основано на сравнении токов, которые протекают через устройство. В штатном режиме токи, протекающие в первичных обмотках равны по значению, но противоположно направлены. Они наводят в сердечнике трансформатора тока встречно направленные и компенсирующие друг друга магнитные потоки. В этом случае суммарный магнитный поток (ΣФ) равен нулю и на вторичной обмотке не возникает ток для срабатывания электромагнитного реле.

Теперь перейдем к аварийным режимам с применением УЗО. И в первую очередь рассмотрим проводку с заземлением (или занулением), где произошел пробой фазы на корпус электроприбора (зеленые штрихи на схеме):

• Токи в фазном и нулевом проводах будут различны, так как появится дифференциальный ток утечки IΔ.
• Разные по значению токи в первичных обмотках будут наводить в сердечнике разные по значению магнитные потоки.
• Результирующий магнитный поток (ΣФ) будет отличен от нуля, что приведет к наводке электрического тока в обмотке управления. Если этот ток достигнет значения, достаточного для срабатывания электромагнитного реле, то оно сработает и приведет в движение расцепитель.
• Силовые контакты УЗО разомкнутся и электроустановка будет обесточена.

Вторая ситуация (красные штрихи на схеме) — человек касается оголенного фазного провода (не зависит, есть заземление или нет) или к корпусу электроприбора, на который произошел пробой изоляции (когда нет заземления или зануления). В этом случае также возникает ток утечки, который течет через тело человека на землю. В трансформаторе создается магнитный поток, который вызывает напряжение на вторичной обмотке. Через выпрямитель напряжение подается на поляризованное (электромагнитное) реле, которое в случае превышения предельного значения тока утечки сработает, и цепь разомкнется.

Способы проверки УЗО и ДИФ автомата на работоспособность

Собирая электрощит для дачи я озаботился тем, что УЗО или ДИФ автомат могут быть бракованными или просто выйти из строй со времением. На этапе сборки электрощита мне необходима была гарантия того, что применяемые мною УЗО работоспособны.

Как же проверить УЗО / ДИФ автомат на исправность? Есть несколько способов такой проверки.

— Стандартный — кнопкой «ТЕСТ» на корпусе устройства. — Батарейкой — Проверка по току утечки — Магнитом

1Стандартный — кнопкой «ТЕСТ» на корпусе устройства. Данным способом проверяется работоспособность УЗО или ДИФ автомата встроенными средствами — создается утечка тока по которой происходит срабатывание. Иногда бывают случаи, когда кнопкой «Тест» не происходит срабатывания, но само УЗО работоспособно. В таком случае все же лучше поменять такое УЗО. Проверку работоспособности УЗО / ДИФ автомата посредством нажатия на кнопку «Тест» на корпусе устройства необходимо осуществлять 1 раз в месяц.

2Батарейкой Батарейкой можно проверить УЗО / ДИФ автомат на номинал 10 — 30 mA. Берете батарейку на 1,5 — 9 вольт. Присоединяете к ней проводки к каждому полюсу. Один проводок от батарейки подключаете к контакту фазного входа, а второй — к фазному выходу — исправное УЗО / ДИФ автомат должны сработать. УЗО / ДИФ автомат должны также сработать и при подключении батарейки к нулевому входу и к нулевому выходу. Если тестируется УЗО на 10 — 30 mA, то такой способ проверки будет действенный — так можно по быстрому проверить на работоспособность устройства в магазине.

Еще нюанс:

УЗО с характеристикойА можно проверить батарейкой подключаемой любой полярностью. УЗО с характеристикойАС сработает только в одном случае — т.е. если при проверке такого устройства оно не сработало, то просто поменяйте полярность подключаемых контактов.

3Проверка по току утечки (есть варианты с использованием земляного провода и без земляного провода) Для этого используется сопротивление нагрузки — резистор. Один конец резистора подключается на выход фазного провода УЗО, а второй — ко входу нулевого провода. Для такой проверки необходимо знать конкретное сопротивление для конкретного тока утечки — это легко вычисляется с помощью закона Ома:

I

— сила токаU — напряжениеR — сопротивление

Отсюда мы при необходимости можем также узнать напряжение и сопротивление:

Сопротивление нагрузки для проверки срабатывания подключается одной стороной к фазному выходу проверяемого УЗО, а второй стороной к нулевому входу.

Следует заметить, что проверяемое УЗО / ДИФ автомат могут и не сработать при таких сопротивлениях нагрузки, поскольку по ГОСТу допускается разброс значений. Здесь можно посмотреть на приборчик собранный для проверки УЗО и ДИФ автоматов по токам удечки.

4Магнитом Магнитом можно проверить какое УЗО у вас в руках — электромагнитное или электромеханическое. Лучше всего использовать электромеханическое УЗО.

Если вы возьмете проверяемое взведенное (включенное) УЗО и поводите каким нибудь магнитом по его боковой стороне (с одной и с другой стороны), то электромагнитное УЗО сработает, а электромеханическое — нет. Это быстрый способ проверки устройства в магазине / на рынке.

Конечно же подобные устройства лучше всего приобретать ТОЛЬКО у официальных дилеров чтобы не нарваться на подделку.

Шаг №6 Номинальный ток

Под номинальным током подразумевается максимальная величина тока, который узо может выдержать длительное время без оплавления или повреждения своих контактов и других составляющих элементов.

Грубо говоря, будет работать как ни в чем не бывало, сохраняя все свои защитные функции.

Не путайте, при превышении этой величины УЗО не отключится! За него это должен сделать автоматический выключатель.

Главное правило здесь – номинальный ток УЗО должен быть равен или быть на одну ступень выше тока автомата, защищающего данный участок цепи. То есть, автомата, который стоит после УЗО.

Прошу обратить внимание, что у многих производителей попросту нет узо на 32А. В основном такой номинал встречается только у китайских товарищей

Поэтому выбор в табличке Iном=40А обусловлен именно этим.

Если ваше УЗО стоит на вводе, то его ток должен быть на ступень больше или равен току вводного автоматического выключателя.

Когда же на одно УЗО в группе подключено сразу несколько потребителей с разными автоматами, здесь уже ориентируйтесь на сумму их токов.

А что делать, если эта сумма получается даже больше, чем ток вводного выключателя? Тогда берите в расчет именно вводной автомат.

Если вы окончательно запутались в этих расчетах, можете воспользоваться удобной мнемосхемой подбора УЗО от KonstArtStudio.

Просто ответьте на пару вопросов в навигационных блоках и вы получите нужный результат.
