Охранно-пожарные системы: современные решения интеграции устройств

Принцип работы

Принцип работы комплексов сигнализации состоит в следующем. В качестве чувствительных элементов, позволяющих реагировать на состояние окружающей среды и факт проникновения на объект, являются датчики.

Они передают полезную информацию на контрольный пульт, в котором данные обрабатываются, а затем преобразуются в удобный для восприятия вид.

По результатам её обработки системой управления вырабатываются сигналы, воздействующие на защитные исполнительные механизмы охраняемого объекта.

К ним могут быть отнесены замки и турникеты закрытых помещений, а также эвакуационные проходы и ограждения, обеспечивающие беспрепятственного вывода людей из опасной зоны.

При наличии в опциях функции автоматического тушения – его включение должно осуществляться незамедлительно, то есть сразу же после получения сигнала о пожаре.

Одновременно с этим должны срабатывать установки удаления дыма, а также блокироваться штатное электропитание. При обнаружении несанкционированного доступа на объект запускается соответствующая программа его защиты.

Архивы

Выберите месяц Сентябрь 2018 Август 2018 Июль 2018 Июнь 2018 Май 2018 Апрель 2018 Март 2018 Декабрь 2017 Сентябрь 2017 Август 2017 Июль 2017 Май 2017 Апрель 2017 Февраль 2017 Январь 2017 Декабрь 2016 Ноябрь 2016 Октябрь 2016 Сентябрь 2016 Август 2016 Июль 2016 Июнь 2016 Май 2016 Апрель 2016 Март 2016 Февраль 2016 Январь 2016 Декабрь 2015 Ноябрь 2015 Октябрь 2015 Сентябрь 2015 Август 2015 Июль 2015 Июнь 2015 Май 2015 Апрель 2015 Март 2015 Февраль 2015 Январь 2015 Декабрь 2014 Ноябрь 2014 Октябрь 2014 Сентябрь 2014 Август 2014 Июль 2014 Июнь 2014 Май 2014 Апрель 2014 Март 2014 Февраль 2014 Декабрь 2013 Октябрь 2013 Август 2013 Июнь 2013 Май 2013 Февраль 2013 Январь 2013 Октябрь 2012 Апрель 2012 Сентябрь 2011 Январь 2011 Ноябрь 2010

ВЭРС-LEON.

Прибор приемно-контрольный охранно-пожарный ВЭРС-LEON является самодостаточным устройством и имеет на борту: 16 шлейфов сигнализации, возможность подключить до 180 адресных извещателей LEONARDO, 3 выхода типа «сухой контакт», 3 контролируемых выхода типа «открытый коллектор», вход Touch Memory, RS-485, напряжение питания 220 В, под аккумулятор 12В/7Ач.

ВЭРС-LEON Прибор приемно-контрольный охранно-пожарный	13809
ИП 212-60А Leonardo Извещатель пожарный дымовой + B401L Монтажная основа.	730+220
ИПР-ЛЕО Извещатель ручной.	1100
ВЭРС-БМК Блок мониторинга и контроля на 24 элемента	2925
ВЭРС-БРУ На 4 реле.	2300
ВЭРС-БРУ На 24 реле.	3750
ВЭРС-БК Блок ключей на 3 выхода.	1850
ВЭРС-LAN Сетевой преобразователь.	3100

ПО ВЭРС-LAN + Приложение Android бесплатно.

Поддержка открытого протокола работы RS-485 позволяет использовать ВЭРС-БРУ Версии 3.1 в системах АСУ ТП и SCADA в качестве внешнего релейного массива путем передачи на ВЭРС-БРУ Версия 3.1 прямых команд управления реле.

Работа в система IP-ОПС ВЭРС-LAN при установке платы сетевого преобразователя ВЭРС-LAN.

Я не знаю зачем нужна эта адресная система. Может быть как дополнение к весьма развитым системам многозонного пожаротушения и системам дымоудаления этого производителя.

1 Назначение сигнализации

Способы извещения об экстренных ситуациях существуют с древних времён. Ещё много веков назад люди передавали информацию на расстоянии при помощи костров, световых сигналов, звона колоколов или других далеко разносящихся звуков.

В современном мире такую роль выполняют различные виды сигнализаций. Принцип работы пожарного оповещения заключается в фиксации данных о состоянии помещения при помощи многочисленных датчиков. Если какие-то показания отличаются от нормы, они передаются в дежурную службу, которая в кратчайшие сроки прибывает на место и тушит огонь.

В число дополнительных функций ОПС (охранно-пожарной сигнализации) могут входить:

• включение расположенных в месте возгорания огнетушителей, начинающих свою работу после сигнала о пожаре;
• автоматическая разблокировка дверей, необходимых для спасения людей из здания;
• запирание дверей, ограничивающих место возгорания, чтобы огонь не распространился дальше;
• вызов дополнительных диспетчерских и спасательных служб в случае необходимости;
• запуск системы охлаждения;
• включение приборов для удаления дыма;
• контроль за работой противопожарных клапанов в системе вентиляции и другие действия.

Состав и средства охранно-пожарной сигнализации

Технические средства охранно-пожарной сигнализации достаточно разнообразны. В состав современной ОПС входят следующие средства и компоненты.

• Датчики и тревожные извещатели, предназначение которых состоит в реакции (автоматическом срабатывании) на заданное тревожное событие. Они бывают инфракрасные, вибрационные, оптические, вибрационные и т.д.
• Линии связи – проводные и беспроводные, в том числе через сеть Интернет;
• Приемные и контрольные устройства (ПКП, «контроллеры») – предназначение этого средства ОПС состоит в получении и обработке по заданным алгоритмам работы сигналов, поступающих от датчиков и управление исполнительными устройствами, то есть включение и выключение датчиков, если они сработали ложно, включение оповещения и т.д.
• Исполнительные устройства – их предназначение выполнить заданную работу. Это означает – подать сигнал, произвести дозвон по телефонам спасения, активировать другие системы, например, пожаротушение или дымоудаление.

Разновидности систем охранно-пожарной сигнализации

Разновидностей ОПС в настоящий момент применяется также довольно много. По принципу действия их можно разделить на 3 основные категории:

• Неадресные (аналоговые) системы охранно-пожарной сигнализации, сегодня применяются в основном на небольших объектах, сигнал при срабатывании одного датчика подается по всему кабелю;
• Адресные ОПС позволяют определить места возгорания или нарушения периметра по протоколам коммуникации, бывают опросными и не опросными;
• Комбинированные системы ОПС – наиболее распространенные благодаря универсальности цены средств и компонентов.

Сотрудники ООО «Гефест-Аларм» имеют большой опыт в деле проектирования и установки систем и средств охранно-пожарной сигнализации, можем внедрить и поможем согласовать в контролирующих органах любые ОПС на различных по масштабу объектах. Все необходимые для проведения таких работ допуски, предлагаем гарантийное и послегарантийное обслуживание.

Для получения дополнительной информации звоните по указанным на странице телефонам + 7 495 142-24-03 или + 7 901 763-62-73, напишите на почту [email protected] .

Что выбрать для дома

Для частных домовладений чаще выбирают:

• автономные датчики на аккумуляторах с ревунами, системой из которых можно охватить все здание. Такие ИП можно не подключать к панели управления, а ограничиться лишь местными тревожными сигналами;
• компактная АПС. Есть простые, но эффективные комплекты для самостоятельной установки, состоящие из блока управления (панель пожарной сигнализации), к которому идут шлейфы с извещателями. Связь также может быть по радиосвязи. Датчики могут быть полностью автономными;
• отдельно надо выделить чрезвычайно удобные модели с беспроводной связью, с принципом аналогичным GSM сигнализациям, отсылающие сообщение на мобильный телефон пользователя.

Типы ИП по способу действия и по виду опасных факторов для дома

Для дома чаще выбирают датчики точечные тепловые и дымовые или комбинированные для нескольких факторов опасности. Популярные ИП с оптико-электронным принципом, реагирующие в автоматическом режиме. Принцип работы такого дымового ИП: фиксируются изменения в излучении в разном спектре (свет видимый, инфракрасный, ультрафиолет), создаваемые дымовыми продуктами, пламенем. Измеряется удельная оптическая плотность газовоздушного объема. Прибор вычисляет отношение этого параметра к длине его луча. Подобный метод у обнаружителей пламени.

Если рассматривать типы ИП, то для недорогой, несложной в обустройстве самой простой, но результативной системы частного дома популярностью пользуются автономные варианты. Такое устройство являет собой самодостаточный цельный корпус со своими источниками питания, датчиками (всем необходимым для обнаружения пожара), тревожной сигнализацией. Ревун или индикация у некоторых моделей может быть отдельно. Прибор независим от сетевого питания проводов, шлейфов, но одновременно может иметь возможность подключения к ним.

Состав АПС

Пожарная сигнализация – это комплексная система, в состав которой входят различные приборы, а также программное обеспечение, осуществляющее общий контроль и управление оборудованием. АПС может функционировать самостоятельно или входить в состав других систем:

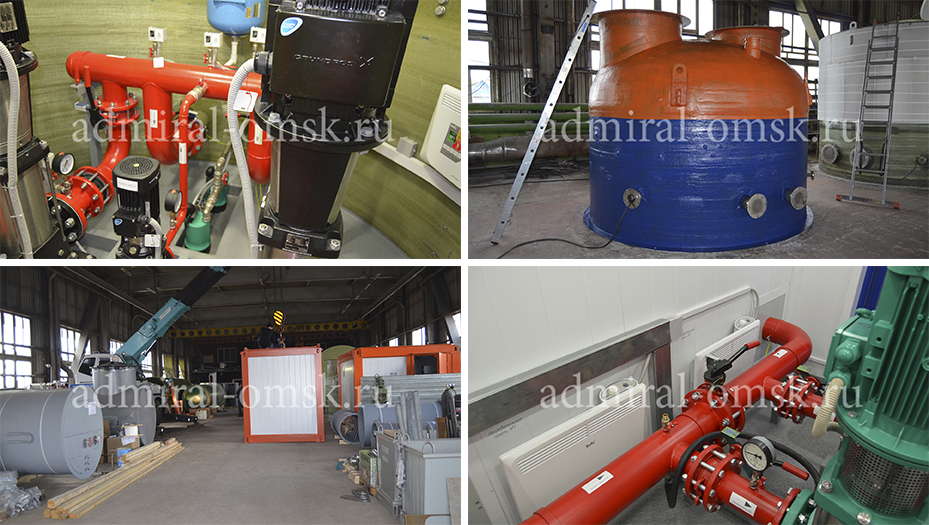

• АУПТ – автоматические установки пожаротушения;
• СОТС – охранная и тревожная сигнализация;
• СКУД – система контроля управления доступом.

ПКП пожарной сигнализации модель ENERTELФОТО: c.allegroimg.com

Приёмно-контрольный прибор – основное устройство управления АПС. Бывает как аналоговым, так и цифровым. Выполняет функцию сбора информации (интерпретации аналогового сигнала), передачи данных другим системам или на диспетчерский пульт. Цифровые модели осуществляют сравнение полученных данных с пороговыми или дискретными значениями, заложенными в память, и самостоятельно принимают решение о срабатывании АПС. Главный параметр КПК – информационная ёмкость. Это количество шлейфов и периферийных приборов, которые можно к нему подключить. Кроме того, цифровые КПК могут управлять следующими функциями сопряжённых систем:

• СОУЭ (система оповещения и управление эвакуацией при пожаре);
• АУПТ;
• контролем работы дополнительного периферийного оборудования (разблокировкой закрытых дверей, остановкой лифтов, отключением принудительной вентиляции, включением системы дымоудаления и т.п.).

Дымовой пожарный извещатель, модель ИП 212-63МФОТО: cdn2.static1-sima-land.com

Пожарные извещатели

Относятся к периферийным устройствам, осуществляющим контроль параметров внешней среды на объекте. Классификация осуществляется по следующим критериям:

• типу отслеживаемого параметра: тепло, дым, наличие газа, лучистая энергия пламени;
• принципу срабатывания: пороговое, дифференцированное или комбинированное;
• способу передачи сигнала по шлейфу: нормально разомкнутый или замкнутый (аналоговые системы), информационный (цифровые).

Пожарный извещатель тепловой пороговый, модель ИП-103-5/1-А3ФОТО: sb-arsenal.ru

Пожарные оповещатели

К таким приборам относятся различные световые таблички, указатели, сирены и громкоговорители. Практически, все они входят в структуру СОУЭ. Активируются либо отдельным приёмно-контрольным прибором этой системы, либо получают команды непосредственно от ПКП АПС.

Эвакуационная табличка «Выход» с подсветкойФОТО: electro-trader.ru

Шлейф

Шлейф — это совокупность кабельной трассы, подключенной к ПКП, и присоединённого к ним оборудования: оповещателей, извещателей и др.

Процесс подключения шлейфа к ПКП АПСФОТО: 01service.spb.ru

Также к шлейфам может быть подключено дополнительное периферийное оборудование. В зависимости от требуемой функциональности, система АПС может доукомплектовываться следующими устройствами:

• пультом удалённого управления: активации, блокировки или контроля работоспособности;
• прибором контроля КЗ и целостности изоляции;
• реле управления – осуществляют управление любым типом электрифицированного оборудования.

Ручной извещатель – устройство активации пожарной тревогиФОТО: alertok.ru

Неадресные системы

Данные системы являются пороговыми, они реагируют на определенные события, которые задаются при установке с помощью оконечных сопротивлений различных номиналов. В неадресной системе ПКП идентифицирует только событие и шлейф на котором оно произошло, но не может локализовать извещатель, передавший сигнал. Поэтому имеется естественное ограничение на количество устройств в шлейфе. Теоретически, оно может быть любым, при условии достаточности мощности блока питания, но для облегчения локализации события оператором, при проектировании их количество ограничивают исходя из соображений логики.

Основное достоинство данной системы – низкая стоимость извещателей и простой принцип действия. Неадресные системы – хорошее решение для небольших объектов — одноэтажных помещений (кафе, бутиков, квартир).

Классификация систем пожарной сигнализации по ГОСТ Р 53325–2012

Типы и виды систем пожарной сигнализации, а так же их классификация представлена в ГОСТ Р 53325–2012 «Техника пожарная. Технические средства пожарной автоматики. Общие технические требования и методы испытаний».

Адресные и неадресные системы мы уже рассмотрели выше. Тут можно добавить, что первые позволяют устанавливать неадресные пожарные извещатели, через специальные расширители. На один адрес можно подключить до восьми датчиков.

По виду передаваемой информацией от ППКП до датчиков делятся на:

• аналоговые;
• пороговые;
• комбинированные.

По общей информационной ёмкости, т.е. общему количеству подключаемых устройств и шлейфов делятся на приборы:

• малой информационной ёмкости (до 5 ШС);
• средней информационной ёмкости (от 5до 20 ШС);
• большой информационной ёмкости (более 20 ШС).

По информативности, иначе по возможному количеству выдаваемых извещений (пожар, неисправность, запыленность и прочие) делятся на приборы:

• малой информативности (до 3х извещений);
• средней информативности (от 3х до 5х извещений);
• большой информативности (от 3х до 5х извещений);

Кроме этих параметров системы классифицируются по:

• Физической реализации линий связи: радиоканальные, проводные, комбинированные и оптиковолоконные;
• По составу и функциональности: без применением средств вычислительной техники, с применением СВТ и возможностью её применения;
• Объекту управления. Управление различными установками пожаротушения, средствами дымоудаления, средствами оповещения и комбинированными;
• Возможностям расширения. Нерасширяемые или расширяемые, допускающие монтаж в корпусе или отдельное подключение дополнительных компонентов.

Виды аналоговых извещателей

Извещатели адресно-аналоговые дымовые по тому, каким образом они распознают частички сажи, гари, копоти в воздушных массах, аэрозоли, которые появляются в результате возгорания разнообразных видов пожарной нагрузки, делятся на такие группы:

1. линейные и точечные дымовые датчики оптико-электронного плана. Это самые распространенные разновидности извещателей дымового типа, которые работают на основе измерения плотности (с точки зрения оптики) воздушных масс на определенной территории как небольшой, так и значительной. В случае выявления задымления, хоть и незначительного, они приходят в рабочее состояние, формируют и передают сигнал тревоги при уменьшении плотности до установленного критического уровня;
2. пожарные извещатели электроиндукционного или ионизационно-радиоизотопного типа. Они обладают значительно большей чувствительностью, по сравнению с предыдущим вариантом извещателей. Они начинают реагировать даже при самых незначительных изменениях в плотности воздушных масс на объектах, где они установлены. По своей чувствительности их можно сравнить разве что с аспирационными или газовыми пожарными оповещателями. Но в связи с тем, что у них очень сложная конструкция, радиоизотопные модели могут излучать радиоактивные элементы, их стоимость достаточно большая, их применяют намного реже, нежели оптико — электронные датчики.

АДРЕСНАЯ ПОЖАРНАЯ СИГНАЛИЗАЦИЯ

Здесь необходимость менять конфигурацию возникает достаточно редко, разве что при подключении к действующей пожарной сигнализации новых помещений или установке дополнительного инженерно — технического оборудования, которое должно управляться противопожарной системой.

Вместе с тем, при использовании адресных пожарных датчиков мы имеем:

• ту же самую экономию на монтаже проводных шлейфов;
• возможность в большинстве случаев обойтись одним извещателем вместо двух;
• более простую реализацию индикации состояния системы сигнализации.

2010-2023 г.г.. Все права защищены.
Материалы, представленные на сайте, имеют ознакомительно-информационный характер и не могут использоваться в качестве руководящих документов

Устройство и принцип работы пожарной сигнализации

Чтобы разобраться, как работает пожарная сигнализация, нужно рассмотреть какие элементы входят в ее состав. Стандартный набор пожарно-охранного комплекса включает в свой состав:

• специальные датчики в виде извещателей, которые могут передавать сигнал на центральный пульт управления;
• каналы передачи данных от извещателей к электронному блоку – они могут быть как проводными, так и радиоканалами;
• электронных модулей, которыми управляется пожарная сигнализация – принцип их работы основан на приеме и обработке сигналов от датчиков с последующей отправкой тревожных сигналов на пульты пожарной службы.

Работа сигнализации заключается в непрерывном считывании информации с пожарных извещателей, которые располагаются в нескольких зонах помещения. При выявлении одного из факторов начала пожара – рост температуры, появление дыма или огня, произойдет срабатывание одного или нескольких извещателей, которые передадут сигнал на центральный пульт сигнализации. Он, в свою очередь, осуществит передачу сигнала тревоги на пульт пожарной службы, а также на мобильные устройства владельцев охраняемой недвижимости.

Схема работы пожарной сигнализации

На что срабатывает пожарная сигнализация?

Чтобы гарантировать высокий уровень безопасности на объекте, нужно знать на что срабатывает пожарная сигнализация и, исходя из этого, располагать требуемые датчики-извещатели.

На что срабатывает пожарная сигнализация

В зависимости от используемого сенсора и конструкционного решения извещателя он может реагировать:

• на наличие дыма в помещении;
• на повышение температуры воздуха выше граничного значения;
• на электромагнитные волны в инфракрасном, ультрафиолетовом или оптическом диапазоне.

Компоненты, которые входят в пожарную сигнализацию

Принцип работы пожарной сигнализации в квартире или на другом объекте основан на использовании специальных извещателей, которыми владеет любая противопожарная сигнализация – как работает каждый из компонентов сигнализации будет рассмотрено ниже.

Датчики определения наличия дыма

Функционирование таких извещателей основано на срабатывании оптической системы при попадании дыма в рабочую область датчика. В состав функциональной схемы входит светодиод, генерирующий направленный луч света, а также фотоэлемент. При появлении дыма, свет от светодиода рассеивается и попадает на фотоэлемент, что приводит к генерированию в нем тока и срабатыванию датчика.

Датчик дыма для пожарной сигнализации

Тепловые извещатели

Рост температуры является одним из факторов, на что реагирует пожарная сигнализация. Внутри датчика располагаются специальные контакты, которые в разведенном состоянии удерживаются с помощью элементов из сплава Вуда. При увеличении температуры выше 68 ºС происходит расплавление этого сплава, что приводит к замыканию пружинных контактов.

Тепловой извещатель для сигнализации

Интегральные извещатели

Это еще один тип пожарных датчиков, которые позволяют разобраться, как устроена пожарная сигнализация. В конструкции такого типа извещателей имеются специальные металлические элементы, сопротивление которых возрастает при увеличении температуры. Вследствие этого изменяется и величина тока, проходящего в функциональной схеме датчика, что приводит к его срабатыванию.

Извещатели пламени

Устройство охранно пожарной сигнализации предусматривает возможность использования еще одного типа извещателей – реагирующих на открытое пламя или на тлеющие очаги. Этот тип датчиков позволяет фиксировать один из спектров электромагнитных волн, которые возникают при появлении пламени в помещении.

Извещатели пламени

Все перечисленные извещатели связаны с электронными блоками сигнализации, на которые они передают тревожный сигнал при срабатывании. Для этого используется проводной или радиоканал. После получения сигнала от датчика электронным блоком будет передана информация на пожарные пульты соответствующих служб.

Заключение

Благодаря широкому спектру различных извещателей состав и устройство пожарной сигнализации может варьироваться, позволяя создавать охранные конфигурации, которые наиболее оптимально будут подходить под конкретный объект. Различные функциональные возможности датчиков позволяют выявлять возгорание на самой начальной стадии, что позволяет своевременно среагировать и предупредить большую беду.

Комбинированные

Исполнительными устройствами пожарной, охранной системы могут быть приборы для комплексного обнаружения очага возгорания. Диапазон достоверности возрастает при использовании одновременно нескольких способов определения, при этом процент ложных срабатываний значительно сокращается. Сюда относится вариант, сочетающий возможности дымового, теплового приборов с дополнительной опцией обнаружения пламени.

Оснащаются тепловым, оптическим, инфракрасным сенсорами. Устройство и работа приборов могут быть основаны как на отдельном срабатывании каждого из сенсоров, так и на одновременном. Кроме того, производят четырехкомпанентные приборы (дополнительно сенсор угарного газа), применяемые для важных промышленных предприятий.

Договор ОПС

Договор ОПС расшифровывается, как договор обязательного пенсионного страхования. Он представляет собой юридический документ между страховщиком и застрахованным лицом, в результате подписания которого одна сторона передает свою накопительную пенсию в управление другой стороне. Данный договор – это свидетельство того, что гражданин, участник системы ОПС, становится клиентом негосударственного пенсионного фонда (НПФ).

Кто имеет право заключить договор ОПС?

Все граждане, которые официально трудоустроены на территории РФ, в счет которых производятся страховые взносы, подходят по установленному законом возрасту (моложе 1966 года рождения), имеют право подписать договор ОПС с любым НПФ, который включен в реестр АСВ.

После заключения договора ОПС (иногда его еще называют свидетельство ОПС), ПФР передает все накопленные средства в управление выбранного человеком НПФ. Негосударственный пенсионный фонд при этом берет на себя право инвестировать пенсионные накопления своего клиента и в последующем приносить ему доход от инвестиционной деятельности. Заниматься инвестированием в системе ОПС могут только те НПФ, которые прошли проверку ЦБ и вошли в систему гарантирования прав застрахованных лиц. По новым законодательным условиям все пенсионные фонды являются акционерными обществами и могут инвестировать пенсионные средства только в те финансовые инструменты, которые строго регламентированы законом.

Чтобы обеспечить высокий уровень безопасности на объектах недвижимости, используются специальные электронные системы. К ним относится охранная и пожарная сигнализация.

Чтобы не устанавливать две независимые сигнализации, что потребует больших финансовых затрат, была разработана интегрированная система ОПС, что это такое и как ее используют, будет рассмотрено ниже.

ОПС – это пожарная и охранная сигнализация, которые объединены в одной многофункциональной системе.

Преимуществом такого рода комплексов является то, что они имеют единый программно-аппаратный модуль, который управляет работой всех охранных и пожарных датчиков, а также внешними системами и устройствами, поддерживающими безопасность на объекте.

Современные охранно-пожарные сигнализации могут входить в состав:

1. автоматических систем пожаротушения;
2. противодымных защит;
3. комплексных систем безопасности;
4. систем контроля управления доступом.

Как учитываются взносы на ОПС

В Пенсионном фонде РФ на всех граждан заведены индивидуальные счета. Каждый счет имеет номер СНИЛС (страховой номер индивидуального лицевого счета). Уплаченные работодателем страховые взносы учитываются на этом счете. На основании этой информации в дальнейшем будет исчисляться размер пенсии.

Как выглядит СНИЛС? Это карточка зеленого либо желтого (для документов, выданных до 2002 года) цвета. На карточке СНИЛС есть уникальный идентификационный номер формата ХХХ-ХХХ-ХХХ-ХХ. Помимо него, там указаны Ф. И. О. застрахованного лица, на следующей строке – дата и место рождения, а также пол гражданина. Сегодня СНИЛС выдается при первом обращении в ПФР либо при начале трудовой деятельности.
