МОДУЛИ ПОРОШКОВОГО ПОЖАРОТУШЕНИЯ

Модуль порошкового пожаротушения основной элемент системы. В его конструкции предусмотрено хранение огнетушащего вещества и возможность срабатывания. Цифры в маркировке модуля обозначают тип корпуса, вместимость, время действия, способ хранения газа в корпусе, климатическое исполнение.

По конструкции модули отличаются способом получения газа. Газ либо закачивается в модуль заранее либо генерируется в момент срабатывания.

Среди модулей наиболее часто используемыми являются «Буран» и «Тунгус». Оба эти модуля выпускаются с газогенерирующим элементом.

Модуль пожаротушения «Буран» имеет сферический корпус с фланцами. Внутри корпуса находится порошок и газогенерирующий элемент с устройством запуска. «Буран» может работать как в составе системы противопожарной безопасности так и автономно.

Модели в ряду модулей «Буран» отличаются по количеству огнетушащего порошка, по времени срабатывания, по времени непрерывного действия. Выпускаются модули для помещений с разной высотой потолка, разными объёмами. Модули «Буран» выпускаются с потолочной и настенной системой крепления. Специальную конструкцию имеют модули во взрывоопасном исполнении.

Например модуль МПП(р)-8СВ-И-ГЭ-УХЛ ”БУРАН-8СВ”, где:

• МПП (р) — модуль порошкового пожаротушения (с частично разрушаемым корпусом);
• 8СВ — объемом 8 литров, средневысотный;
• И — импульсного действия; ГЭ — с газогенерирующим элементом.

Модули «Буран» применяются в основном в складах, торговых помещениях, предприятиях горюче-смазочных материалов, автопредприятиях и электростанциях.

Модуль порошкового пожаротушения «Тунгус» так же может выпускаться с электронным узлом запуска, при использовании которого он может работать автономно.

Модули «Тунгус» так же имеют разное количество порошка. Время срабатывания и время непрерывного действия зависят от типа устройства. Предусмотрена возможность настенного и потолочного крепления.

Особенностью модулей «Тунгус» является отсутствие давления внутри корпуса во время пассивной эксплуатации. Давление внутри корпуса возникает только во время срабатывания. Это делает устройство более долговечным.

В качестве дополнительного наполнителя в модуле «Тунгус» используется белая сажа, которая позволяет уменьшить влажность и позволяет избежать слипания материалов и максимально сохранить оборудование.

Модули «Тунгус» применяются в объектах культурного и гражданского назначения, в школах, больницах, в ЦОД, а также на предприятиях нефтяной, газовой и горнорудной промышленности.

Количество порошка в модулях «Буран» варьируется от 0,8 до 50 кг. В модулях «Тунгус» содержится от 0,65 до 24 кг огнетушащего вещества.

Перезарядка

Буран 2 5 2с модуль порошкового пожаротушения не требует серьезных работ по обслуживанию. Необходимо единожды в три месяца проверять прибор на наличие дефектов. Проверяется термочувствительный элемент. При наличии неисправностей он меняется. Также менять элемент нужно по истечении пяти лет. Элемент заказывается и приобретается отдельно у изготовителя. Алгоритм замены элемента таков:

• обесточиваем электролинию;
• отсоединяем модуль и снимаем его;
• выкручиваем элемент;
• на место старого вставляем новый;
• закручиваем, затягиваем при помощи гаечного ключа;
• вешаем модуль, закрепляем и подключаем к электролинии.

Перезарядку огнетушащего порошка в моделях с соплами можно производить после срабатывания или по истечении срока эксплуатации, десяти лет. Но не все модели можно перезарядить. Взрывозащищенные модификации огнетушащих порошковых устройств перезарядке не подлежат. Также МПП 2.5 — модель с частично разрушаемым корпусом.

Порошковые модули доступны к покупке, работают безотказно, не требуют установки дорогой пожарной сигнализации, имеют долгий срок эксплуатации и уверенно занимают свою нишу в ликвидации возгораний.

АВТОМАТИЧЕСКИЕ УСТАНОВКИ ПОРОШКОВОГО ПОЖАРОТУШЕНИЯ

Технические средства, использующие огнетушащий порошок , устанавливаются, как правило, помещениях, где использование воды при ликвидации возгорания не допускается. При этом распыление порошка начинается по сигналу, полученному с диспетчерского пункта или от устройства автоматической сигнализации.

Как правило, такие установки конструктивно выполнены в виде отдельных модулей. Огнетушащий порошок хранится в специальных капсулах (баллонах), которые расположены в местах предполагаемого применения.

Конструктивно его выброс происходит под воздействием:

• газа, который генерируется под воздействием газогенерирующего устройства при получении управляющего сигнала;
• сжиженного газа или сжатого воздуха, который закачивают в модуль заранее.

Монтаж автоматических установок, модули которых заполнены порошковым составом осуществляют в организациях и на предприятиях различных производственных направлений с учетом специфики их деятельности.

При этом, кроме локализации возгорания в начальный момент его возникновения, установки должны обеспечивать автоматическое оповещение персонала о возникновении возгорания.

Для этого их оснащают системами автоматической пожарной сигнализации. Установка и монтаж каждой такой установки должен осуществляться в строгом соответствии с разработанной и согласованной с МЧС проектной документацией, который должен полностью соответствовать государственной системе стандартизации.

Применение огнегасящих порошков представляет собой надежный и достаточно дешевый способ ликвидации пожаров. Как и любой другой метод, он имеет ряд достоинств, но не свободен и от недостатков.

Плюсы и минусы автоматического порошкового пожаротушения.

Такие системы достаточно универсальны и используются при тушении возгораний твердых, жидких и газообразных веществ, а также электрооборудования и электроустановок (классы А Е согласно статье 8 Федерального закона от 22.07.2008 №123 ФЗ).

По сравнению с другими установками для пожаротушения они обладают рядом достоинств, например:

• простота конструкции, монтажа и технического обслуживания;
• возможность длительного хранения порошка;
• универсальность применения;
• при использовании порошка герметичность помещения не требуется.

Среди недостатков порошковых установок специалисты отмечают:

• неэффективность при тушении веществ, горящих без притока кислорода;
• химическая активность порошковых составов, требующая незамедлительного удаления его с поверхности оборудования после ликвидации пожара;
• трудности с перекачиванием порошка по трубопроводам, что ограничивает применение установок централизованного типа;
• при неправильной эксплуатации установки могут представлять опасность для человека.

Системы порошкового пожаротушения

Системы порошкового пожаротушения модульного типа предназначены для автоматического обнаружения пожара, передачи сообщения о пожаре дежурному персоналу, автоматической локализации и тушения пожара. Применяются для ликвидации пожаров A,B,C и D – электрооборудования (электроустановок под напряжением).

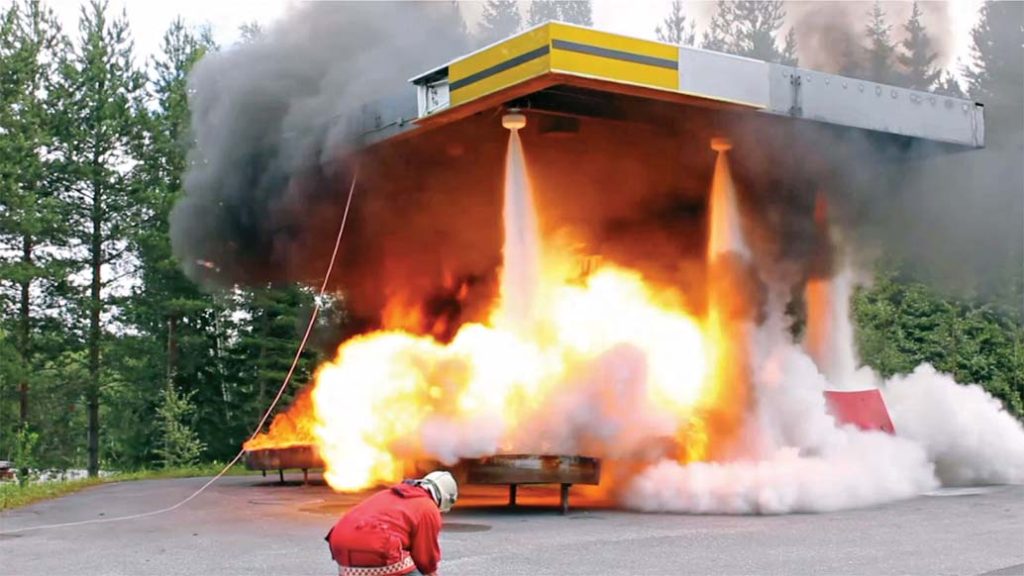

Принцип действия – подача в зону горения мелкодисперсного порошкового состава.

Рис. 7. Системы порошкового пожаротушения

Системы порошкового пожаротушения имеют широкое применение – ими оборудуются масляные подвалы, компрессорные, насосные станции, металлообрабатывающие и сталепрокатные заводы, самолетные ангары, нефтеперегонные станции, котельные, лаборатории.

Системы модульного пожаротушения состоят, как правило, из технологической и электротехнической части.

В настоящее время существуют радиоканальные модульные системы порошкового пожаротушения, для монтажа которых не требуется прокладка кабельных линий, что облегчает установку системы на эксплуатируемом объекте или там где закончена чистовая отделка.

Недостатки порошковых систем пожаротушения: обладают прямым ингаляционным воздействием на человека, запрещена работа автоматических установок порошкового пожаротушения в помещениях с системами противодымной вентиляции.

Модули порошкового пожаротушения «Бизон-П55» применяются в автоматических установках порошкового пожаротушения и предназначены для хранения и подачи огнетушащего порошка. В зависимости от марки используемого огнетушащего порошка модули применяются при тушении или локализации пожаров классов А (горение твёрдых веществ), В (горение жидких веществ), С (горение газообразных веществ), а также электрооборудования, находящегося под напряжением.

Важным преимуществом «Бизона» и отличием его от других автоматических средств пожаротушения является то, что он не требует разводки трубопровода – при установке огнетушащего средства в помещении достаточно укрепить его на стене. Особенности внутреннего устройства модуля обеспечивают равномерное распределение порошка по всему защищаемому объёму.

Отсутствие химически активных компонентов позволяет использовать «Бизон» в картинных галереях, музеях и архивах, модуль экологически безопасен для окружающей среды.

Защищаемый объем:

• 45 м3 – при температуре от +5оС до +50оС,
• 25 м3 – при температуре от –20оС до +5оС,
• 70 м3 – при пожаре класса А;
• продолжительность подачи огнетушащего порошка – не более 15с;
• инерционность срабатывания – не более 1с;
• диапазон рабочих температур – от –20оС до +50оС;
• масса огнетушащего порошка – 5 кг;
• тип огнетушащего порошока – «Феникс АВС–70»;
• рабочее давление в емкости с порошком – 0,7МПа;
• габаритные размеры – 205х750х305мм.;
• масса – 31 кг;
• ток срабатывания пиропатрона – 2А.

Специалистами отдела НИОКР компании Каланча был разработан новый принцип автоматического пожаротушения – технология комбинированного газопорошкового автоматического пожаротушения. Газопорошковый модуль объёмного пожаротушения «BiZone» – сочетает в себе эффективность газовых и экономичность порошковых систем автоматического пожаротушения. Возможны различные варианты исполнения модуля: объёмный и площадной, с разводкой трубопровода и без разводки.

Огнетушащая смесь равномерно распределяется по всему защищаемому объему и эффективно подавляет очаги возгорания в любой точке защищаемого объема. У модуля есть и другие преимущества:

• эффективно тушит очаги класса А (твердые вещества) и подавляет процессы горения тлеющих материалов;
• температура огнетушащего вещества «BiZone» менее 20ºС, что исключает возможность модуля стать источником вторичного возгорания;
• модуль органично вписывается в любую штатную систему пожарной автоматики и является основным её элементом;
• в основе огнетушащей смеси – углекислый газ и минеральный порошок, что делает это средство пожаротушения экологически безопасным для окружающей среды;
• огнетушащая смесь сохраняет имущество;
• после процесса пожаротушения остатки порошка легко удаляются пылесосом;
• модули автоматического пожаротушения «BiZone» имеют возможность многоразового использования – они могут перезаряжаться.

Нельзя тушить этим модулем горючие материалы, склонные к самовозгоранию и тлению внутри объема вещества (древесные опилки, хлопок, травяная мука и др.); химические вещества и их смеси, пирофорные и полимерные материалы, склонные к тлению и горению без доступа воздуха; возгорания металлов, сплавов, металлоорганических соединений.

Модуль порошкового пожаротушения: принцип работы и устройство

Изделие является самостоятельным узлом автоматических комплексов пожаротушения, срабатывание МПП происходит при поступлении сигнального импульса на узел управления аппарата. Устройства модульного типа отличаются относительно небольшими размерами и высокой степенью автономности. Для использования модуля не требуется создания развитой системы трубопроводов и дополнительных механизмов. В таблице ниже указаны различия между двумя вариантами исполнения автоматической системы пожаротушения.

✎ Конструкция МПП

Установки делятся на обычные и взрывозащищенные. Основным отличием систем является оснащение модуля прочным защитным корпусом. Существует и третий тип МПП, имеющий высокую степень термостойкости и виброустойчивости. Каждый тип установок используется применительно к условиям объекта, на котором он размещается.Существует различие и по способу монтажа:

• напольное размещение;
• крепление на вертикальной поверхности;
• потолочная установка.

Конструкция МПП в самом распространенном исполнении состоит из следующих частей и агрегатов:

• рабочая емкость с ОТВ, имеющая несколько модификаций;
• сифонная трубка, расположенная в корпусе устройства;
• клапан-предохранитель;
• запорно-пусковой механизм в сборе с побудительной частью и вспомогательными элементами;
• сигнальные устройства (датчики, сенсоры, термочувствительная деталь, оповещатель);
• набор распылителей;
• трубопроводы, доставляющие ОТВ;
• терморубашка;
• электроконтактный узел.

Конструкция МПП взрывозащищенного типа имеет в своем составе дополнительную защиту. В качестве защитного элемента применяется специальный корпус, оснащенный термостойкими комплектующими и предохраняющими кожухами. В остальном взрывозащищенное устройство конструктивно соответствует обычной версии.

✎ Время (продолжительность) действия модуля

В зависимости от конструкции установки время огнетушащего воздействия может колебаться:

• от 1 до 15 и более секунд у МПП кратковременного тушения;
• до 1 секунды у агрегата импульсного действия.

Время активации устройства порошкового пожаротушения составляет от 1 до 30 секунд.

✎ Срок службы МПП

Нормативный срок эксплуатации установки определяет противопожарный ГОСТ 2009 года. В соответствии с документом срок работы перезаряжаемого МПП составляет от 10 лет. Устройство должно проходить обязательное техническое обслуживание и осмотр материальной части. Для конструкции не перезаряжаемого типа срок эксплуатации указывается в техническом паспорте.

Устройство и конструктивные особенности

Конструкция ММП включает в себя следующие элементы:

• Металлический корпус;
• Огнетушащее вещество (порошок);
• Газогенерирующий элемент или капсула с закачанным газом;
• Устройство запуска;
• Термочувствительный детектор.

Принцип работы заключается в выдавливании пожаротушащего вещества и его распылении. Работа происходит в несколько этапов:

1. Срабатывают датчики обнаружения возгорания и сигнализации;
2. В корпус начинает поступать сжиженный газ, который необходим для обеспечения давления;
3. Под образованным давлением, вещество направляется к раструбу и происходит его распыление.

Газ может поступать как из отдельного баллона, так и быть, закачанным в модуль изначально. При последнем варианте срабатывание установки происходит быстрее.

Тушение может быть различным и зависит от конструктивных особенностей. Выделяют три варианта:

• Поверхностное – распыление вещества происходит только на поверхность оборудования;
• Объемное тушение – порошок заполняет все помещение;
• Локальное – тушение производится в определенной области помещения.

Датчики срабатывания могут быть тепловыми, инфракрасными и дымовыми. В зависимости от типа, различается принцип их действия.

Корпус МПП может быть стандартным или взрывозащищенным. В случае взрыва второй вариант сохраняет работоспособность. Модели МПП имеют максимальную высоту применения – 12 метров.

Принцип действия

Как в общем плане работают порошковые системы огнетушения?

Само устройство и порядок действия при возгорании напоминает таковые у газовой или дренчерной АУПТ.

Алгоритм работы такой.

1. При срабатывании извещателей системы сигнализации на ПКП посылается тревожный сигнал.
2. Затем прибор управления подает пусковой импульс для активации трубопроводной сети с распылителями или запуска группы модулей, в случае с установкой модульного типа.
3. В зону пожара начинается подача огнетушащего порошка.

При всех преимуществах порошковых устройств добавим и то,

что срок службы этого оборудования намного выше, чем у водной АУПТ.

Помещение и материальные ценности остаются неповрежденными после срабатывания установки,

металлические предметы не подвергаются коррозии.

Огнетушащий состав абсолютно не токсичен и не наносит вреда организму человека.

Использование порошка для борьбы с огнем выгодно во многих отношениях.

2 Особенности установки модулей

По типу установки модули делятся на следующие виды:

• 1. Потолочные. Устройство имеет наиболее эффективное расположение и охватывает максимальную площадь помещения.
• 2. Настенные. Модули фиксируются на специальных кронштейнах. Предназначены для направленного пожаротушения определенных объектов.
• 3. Напольные. Данный вариант монтажа подходит только для установки специально предназначенных для этого моделей конструкции.

Внимание! Установкой систем пожаротушения любого типа, в том числе автоматических, занимаются специализированные пожарные компании. Принцип работы и сферы применения модулей пожаротушения тонкораспыленной водой

Принцип работы и сферы применения модулей пожаротушения тонкораспыленной водой

2.1

Проведение осмотра и замеров

На начальном этапе подготовительных работ для монтажа модулей порошкового пожаротушения необходимо произвести осмотр помещения и сделать определенные замеры. Для этого специалисты пожарной компании выезжают на объект.

На основании проведенных замеров и осмотра помещения определяется возможный вариант установки порошковых конструкций. Например, согласно нормам потолочные модули запрещено устанавливать на объектах, имеющих высоту более 12 метров. Наибольший эффект достигается на высоте 7 метров.

Объемное тушение обеспечивается путем установки модулей на потолке. Но если высота помещения превышает 7 метров, конструкции размещаются на стенах.

Существуют следующие требования к помещению:

• окна и двери должны быть оборудованы доводчиками;
• воздуховоды следует оснастить противопожарными клапанами;
• над выходами для эвакуации нужно разместить световые табло для сообщения о необходимости покинуть помещение.

Для корректной работы модулей при их монтаже должны быть учтены все температуры, которые могут присутствовать в помещении.

Обзор самосрабатывающих модулей порошкового пожаротушения: состав, преимущества и характеристики

2.2

Составление проекта и схема подключения

На основании результатов осмотра помещения и данных произведенных замеров специалисты пожарной компании составляют проект будущей системы пожаротушения. Он включает пояснительную записку и рабочие чертежи.

Пояснительная записка содержит следующую информацию:

• общие сведения об объекте;
• технические и электротехнические решения;
• обоснования выбора типа установки в соответствии с НБП;
• расчет системы;
• описание противопожарной установки, в т.ч. принцип работы датчиков, их размещение и т.д.;
• правила техники безопасности.

Рабочие чертежи включают план расположения всех компонентов системы, электрические схемы подключения и т.д.

Внимание! Проект в обязательном порядке подлежит согласованию с пожарной охраной МЧС. Цель проектирования заключается в обдуманном выборе системы, сокращении затрат и сроков монтажа, исключении возможных ошибок, которые могут привести к выходу системы из строя

Цель проектирования заключается в обдуманном выборе системы, сокращении затрат и сроков монтажа, исключении возможных ошибок, которые могут привести к выходу системы из строя.

Основной нюанс, который необходимо учесть при составлении проекта — это возможность неравномерного распределения порошка

Поэтому важно верно определить достаточное количество модулей и правильно их разместить по всей площади помещения

2.3

Этапы непосредственного монтажа

После составления и согласования проекта со службой МЧС можно приступать непосредственно к монтажу модулей. Процесс состоит из следующих этапов:

• 1. Доставка на объект модулей, соответствующих требованиям рабочего проекта. Осмотр и тестирование их работоспособности.
• 2. Прокладка линий кабеля для создания взаимосвязи модулей с пожарными извещателями. Исключением являются радиоканальные системы.
• 3. Установка конструкций, согласно чертежам проекта.
• 4. Интеграция модулей с инженерными системами объекта.

2.4

Наладка и запуск

Завершающим этапом монтажных работ является наладка и запуск системы. Испытанию подлежат как отдельные элементы, так и вся установка в целом. По результатам запуска составляется исполнительная документация. Выполненная работа сдается органам Госпожнадзора, а затем заказчику. После этого система полностью готова к эксплуатации.

Проектирование и монтаж модульной установки пожаротушения

Перед началом монтажных работ составляется план размещения модулей пожаротушения. В зависимости от площади объекта, модули могут дополнительно соединяться распределительным трубопроводом. В зависимости от требований может делаться ручной и автоматический пуск.

Устройства устанавливаются с учетом их особенностей так, чтобы вся площадь объекта была под защитой. При этом модули не должны мешать работе или становиться препятствием для перемещения и эвакуации людей.

Установки модульные газового типа

Модули газового пожаротушения

Газовые модули пожаротушения получили большую популярность. Они выпускаются в баллонах, внутри которых находится огнетушащее вещество. Имеют различное исполнение и могут различаться по рабочему давлению, вместимости, диаметру запорно-пускового устройства, типу затвора.

При возникновении пожара установка автоматически открывает баллон и выпускает тушащее вещество. Оно смешивается с кислородом и вытесняет его, замедляя реакцию горения. Благодаря структуре газа возможен доступ даже в труднодоступные места. Наиболее распространенный газовый модуль содержит смесь аргона, азота и диоксида углерода.

Установки модульные порошкового типа

Принцип действия порошковых систем схож с газовыми модулями, но в качестве огнетушащего вещества выступает порошок. При появлении сигнала тревоги в ручном или автоматическом режиме выпускается смесь для тушения пламени. Она создает облако, которое блокирует доступ кислорода к очагу возгорания. Такие системы не содержат вредных веществ и не наносят вреда здоровью, имеют высокую эффективность при небольшой стоимости.
