Выбираем извещатель пламени от нескольких производителей

Недостатки

Недостатки извещателей зависят от типа устройства. Много нареканий вызывают ультрафиолетовые детекторы. Это:

низкий показатель фоновой освещенности (т. е. величины освещенности от искусственных источников, которая не создает помех);
небольшой срок службы;
повышенная чувствительность устройства к ионизирующим излучениям (космические лучи, гамма-излучение, излучение от электронных приборов и полезных ископаемых, рентгеновские лучи, излучение, возникающее при разряде молнии, электродуговой сварке);
невозможность обнаружения низкотемпературных очагов, так как исходящее от них излучение не попадает в диапазон 185-280 нм, воспринимаемый УФ-детекторами.

Недостатки присутствуют и у устройств ИК-типа, их большая часть относится к одноканальным моделям:

ИК-извещатель этого типа, возможно, использовать только в помещениях, где отсутствуют лучи солнечного света (прямые или отраженные) попадающие на оптическую систему устройства;
у таких инфракрасных извещателей могут наблюдаться ложные тревоги из-за включенного оборудования, вырабатывающего достаточное количество тепла.
из-за высокого потенциального риска ложных тревог, чувствительность и дальность извещателей пламени ИК-типа ограничена;
инфракрасные извещатели пламени не оснащены средствами, оповещающими о загрязнении окна, поэтому их работоспособность между плановым осмотрами не контролируется.

С целью взаимно компенсировать недостатки инфракрасных и ультрафиолетовых моделей были разработаны гибридные варианты, которые надежнее, но стоят дороже.

Виды датчиков пламени

Датчики пламени отличаются чувствительностью на электромагнитное излучение открытого огня. Любое излучение в природе можно классифицировать как один из видов излучения:

ультрафиолетовое (диапазон длины волны 0,1 — 0,4 мкм).
видимое (диапазон — от 0,4 до 0,75 мкм).
инфракрасное (диапазон — от 0,75 до 1000 мкм),

Реакция датчиков прибора зависит от спектра электромагнитного излучения пламени, возникающего при возгорании различных материалов, и диапазона спектральной чувствительности пожарного извещателя. Все параметры и характеристики представлены в техдокументации на продукцию.

Первые модели детектора пламени появились в конце XX века. С тех пор изделия постоянно модернизируются, становятся более функциональными и надежными, благодаря новейшей электронике. Улучшается степень защиты высокотехнологичного оборудования.

Конкретному очагу горения присуща определенная спектральная характеристика со своими особенностями. Датчики пламени безошибочно находят очаги горение жидкостей, древесины, бумаги и полимеров. При определении тлеющих очагов могут возникнуть проблемы, поэтому детекторы пламени комбинируются с датчиками другого типа.

Классификация очагов тестовых пожаров (ГОСТ Р 50898):

открытое горение древесины — ТП-1;
пиролизное тление (сухая перегонка) древесины — ТП-2;
тление хлопка со свечением— ТП-3;
горение полимеров — ТП-4;
горение с дымом легковоспламеняющейся жидкости — ТП 5;
горение без дыма легковоспламеняющейся жидкости — ТП 6.

Детекторы пламени разрабатывают и испытывают на нахождение реальных очагов пламени, стандартных и нестандартных. Технические характеристики, декларируемые производителем прибора, проверяются по ТП-5 и ТП-6, что позволяет дать верную оценку работы датчиков на реальных объектах.

Конструктивные особенности датчиков

Что представляет собой этот прибор? Рассмотрим на примере индикатора дыма.

Его схема включает в себя:

Генератор
Формирователь коротких импульсов
Усилитель
Излучатель
Компаратор
Ключ на транзисторе
Камера в датчике пожарной сигнализации

Каждый элемент выполняет свои функции, но их совместная работа приводит к обнаружению пожара и передаче сигнала на пульт или срабатыванию сирены.

Принцип действия прибора состоит в следующем. При фиксации дыма в рабочей зоне датчика происходит ослабления прохождения ИК-импульсов. Если несколько из них не смогли пройти, то прибор срабатывает, что приводит к появлению импульсов тока в соединительной линии. Они выделяются схемой контроля.

Данное устройство может работать в двух режимах:

Рабочем
Дежурном

При комбинировании работы датчиков пожарной сигнализации с другими устройствами они дополнительно оснащаются цифровыми индикаторами для отслеживания текущих значений.

Что выбрать – советы специалистов

Приобретаемое оборудования для пожарных приборов должно удовлетворять определенным требованиям. Поэтому выбирая тип системы следует руководствоваться следующими данными:

Назначением объекта на котором она будет установлена
Его общей площадью, с учетом всех помещений
Финансовыми возможностями потребителя
Соблюдением требований нормативных документов

Стоит учитывать и наличие системы автоматического пожаротушения, а также сменность работы объекта.

После того как тип датчика будет выбран, в соответствии со всеми требованиями, останется определить место его установки. В данном случае приходится учитывать такие параметры, как категорию производства и специфику технологического процесса.

От этих факторов зависит не только вид прибора, но и количество единиц на контролируемое помещение, а также схема их расположения и подключения.

Это позволит купить и установить оптимальный вариант сигнализации, которая сможет на 100 % обеспечить безопасность людей и сохранность имущества.

Не забываем о техническом обслуживании

Роль датчиков переоценить очень сложно. От их бесперебойной работы зависит скорость обнаружения и устранения пожара. А значит они должны проходить периодические проверки и корректировки в настройках, осуществление которых на должном уровне доступно только профессионалам.

Но в то же время надеяться только на них было бы неправильно. Нужно не только регулярно проводить обслуживание, но и соблюдать правила эксплуатации сигнализации. Это поможет избежать не только ложных срабатываний, но и уберечь имущество от огня.

ОБЗОР ПОПУЛЯРНЫХ МОДЕЛЕЙ И БРЕНДОВ

Извещатель пламени Спектрон.

Модельный ряд продукции НПО «Спектрон» представлен моделями различного исполнения в нескольких сериях:

однодиапазонные и многодиапазонные ИК;
ультрафиолетовые;
многоспектральные – (ИК+УФ).

Умеренная ценовая политика позволяет выбрать модель практически для любых целей.

Извещатель пламени Тюльпан.

НПФ «Полисервис» имеет ассортимент несколько меньше, однако предлагает как односпектральные, так и многоспектральные исполнения, работающие в инфракрасном и ультрафиолетовом диапазонах.

Можно выбрать как обычное, так и взрывозащищенное исполнение. Бюджетные цены обеспечивают популярность изделий этого производителя.

Извещатель пожарный пламени «Пульсар».

Проектно производственное предприятие «КБ Прибор» производит модели от бюджетных (Пульсар 1-01Н) до профессиональных исполнений (Пульсар 3-015), обладающих высокой степенью защиты от помех и имеющих взрывозащищенное исполнение.

Все производители предлагают базовые характеристики:

ширина зоны обнаружения;
дальность действия;
энергопотребление,

достаточные для решения всех задач при построении системы пожарной сигнализации.

Различия в дополнительных опциях, способах подключения следует выбирать исходя из принятых проектных решений.

Каждый их рассмотренных брендов обладает хорошей репутацией и выбор того или иного модельного ряда дело, скорее, вкуса и личных предпочтений, чем явных технических преимуществ (или недостатков) продукции.

* * *

Разнообразие извещателей

Разновидностей пожарных детекторов существует очень много, но, в общем, их можно сгруппировать таким образом:

Аналоговая разновидность;
Адресная разновидность;
Автономная разновидность;
Извещатель пожарный ручной.

Исходя из названия, происходит и классификация пожарных извещателей по принципу работы, а главное по способу передачи тревожного сигнала о начале возгорания.

Рассмотрим каждый класс приборов более детально.

Аналоговый

Это наиболее известный тип датчиков, так как их применение началось очень давно. Их основная задача отправить на ПКП информацию по определенному набору характерных признаков пожара:

температурному;
дыму и тому подобное.

Работают по кольцевой схеме, когда все детекторы объединены в единый кольцевой проводной шлейф.

Такая схема дает возможность:

найти зоны обрыва шлейфа;
не реагировать на ложные сигналы;
различать и находить дефектные места шлейфа;
посылать как тревожные, так и информационные сигналы.

Может также устанавливаться пороговый датчик, который может сигнализировать о наличии определенного условия пожара, например, такого как температура.

На крышку прибора выведена пара светодиодов, каждый их которых подключен к своему шлейфу. Если горит зеленый светодиод — ситуация штатная и реакции датчика нет.

Если горит красный — произошел пожар или есть неполадка в цепи.

Есть и определенные недостатки:

Если от такого датчика поступил сигнал на пульт — непонятно, в каком месте возгорание и что именно случилось. Понятно только одно — тревога! А есть ли пожар?

Подобный датчик пожарной сигнализации монтируют в квартире или в небольших по площади помещениях. Если такие детекторы использовать в промышленных масштабах, то для того чтобы определить место возгорания и есть ли оно потребуется увеличить количество шлейфов.

Адресный

Пожарный адресный извещатель более точно указывает проблемную зону и имеет обратную связь с ПКП. Контрольный прибор благодаря тому, что у каждого датчика есть свой личный id-адрес, более достоверно определяет от какого детектора пошел тревожный сигнал.

Но и это еще не всё.

Он может определить тип опасности — задымление или огонь. Видна будет и температура в тревожной зоне. Может и определить свойства самого извещателя (год выпуска, серийный номер и прочее).

Понятно, что если есть такая подробная информация, то можно уточнить степень угрозы и принять необходимые меры.

Такие адресные датчики находят применение на объектах большой площади, где очень важно вовремя оценить уровень опасности и точность определения очага возгорания. Но есть и определённые неудобства у таких устройств

Но есть и определённые неудобства у таких устройств.

На этапе проектирования противопожарной системы адресного типа необходимо более детальное описание раздела пусконаладочных работ. И скорее всего, забивать в систему id-адрес каждого устройства придется вручную, так как не все модели поддерживают автоматическое получение номера в противопожарной системе.

Автономный

Беспроводной автономный пожарный датчик в отличие от других устройств может работать:

Без монтажа к общему шлейфу;
Без подсоединения к наружному питанию.

В его наборе есть:

собственный аккумулятор;
звуковая сирена, которая подается примерно 4 минуты;
световая индикация;
тепловые пожарные специфические датчики, реагирующие на пожар.

Беспроводной датчик дыма автономного типа малогабаритный, округлой формы. Реагирует на образование дыма в охраняемой зоне.

Электроснабжение на батарейках, работы которой хватает примерно на год активного применения. Если заряд батарейки снизился, об этом сообщит мигающий светодиод на корпусе детектора.

Есть на рынке модификации, у которых электропитание происходит от несъемного аккумулятора. Они могут работать непрерывно в течение 10 лет.

Такой датчик определения дыма для квартиры обладает рядом преимуществ:

Отпадает необходимость подключения к центральному пульту;
Не нужен внешний источник электропитания;
Легко меняется дислокация;
Есть оповещение о низком заряде батареи;
Простота монтажа;
Громкий звук.

Недостатки:

Датчики дыма со временем неизбежно собирают внутри корпуса пыль и там могут накапливаться насекомые, что вызывает ложные сработки;
Если применяется несъемная батарея, то при истечении её срока действия необходимо менять весь линейный пожарный извещатель целиком.

Технические характеристики пожарных датчиков

При выборе датчика пламени следует обратить внимание на следующие характеристики:

Дальность обнаружения очага возгорания;
Время срабатывания;
Период восстановления;
Угол сектора сканирования;
Рабочее напряжение;
Потребление тока в дежурном и тревожном режимах;
Устойчивость сенсора к лучам прямого солнечного света;
Габаритные размеры, материал и параметры исполнения корпуса в IP;
Диапазон рабочих температур;
Ток активной загрузки;
Напряжение, получаемое с релейного выхода.

Одной из основных характеристик, влияющей на настройку работы извещателя пламени, является способ формирования диаграммы направленности. Фактически при использовании прибора в конкретной ситуации не всегда требуется максимально широкий угол сканирования. Нередко необходим контроль небольшой площади с одновременной блокировкой наводящих сигналов с других, близкорасположенных участков. Для реализации таких эксплуатационных особенностей используются сменные линзы Френеля, которые формируют необходимую диаграмму направленности с одновременным увеличением дальности зоны обнаружения прибора.

К примеру: для устройства Пульсар 1-010 при угле сканирования 60° дальность обнаружения составляет 17 м. при замене линзы Френеля и формировании 12° сектора сканирования дальность обнаружения возрастет до 60 м.

Правила установки извещателя пламени

Хотя ИПП, в соответствующем среде нормальном/взрывозащищенном исполнении – в корпусе с защитой от атмосферных осадков, пыли, устойчивостью к низким/высоким температурам; можно устанавливать на открытом воздухе для защиты технологических установок, аппаратов, узлов управления транспортных систем, резервуаров хранения, автомобильных/железнодорожных эстакад налива ЛВЖ/ГЖ; АЗС, газовых станциях; но также их успешно применяют в закрытом объеме.

Это участки, цеха промышленных предприятий, пожарные отсеки , взрывопожароопасные зоны внутри производственных зданий; где перерабатываются, обращаются, хранятся, транспортируются в ходе технологического процесса вещества, материалы, характеризующиеся открытым пламенем при горении как с выделением дымовых частиц/аэрозолей, так и без этого.

Из-за особенностей ИПП, их устанавливают, учитывая следующие моменты:

Правила размещения дымовых и тепловых извещателей

Чтобы не попадали прямые лучи солнца, а также интенсивное освещение помещений/территории лампами – люминесцентными/накаливания, т.к. это приводит к ложным срабатываниям.
Следует учитывать класс устанавливаемого ИПП, характеризующийся дальностью обнаружения открытого огня – от 8 м (4-й) до 25 м (1 класс).
УФ-извещатели практически нечувствительны к тепловому воздействию, инфракрасному излучению нагретых до высокой температуры поверхностей корпусов оборудования, осветительных приборов.

Конструктивно большинство ИПП оборудованы кронштейнами для удобства установки, выбора удобного положения, угла обзора; а также имеют возможность регулировки чувствительности в зависимости от условий предстоящей эксплуатации.

Принцип действия

Принцип действия этого прибора основан на обнаружении электромагнитного излучения, которое генерирует очаг открытого или тлеющего пламени.

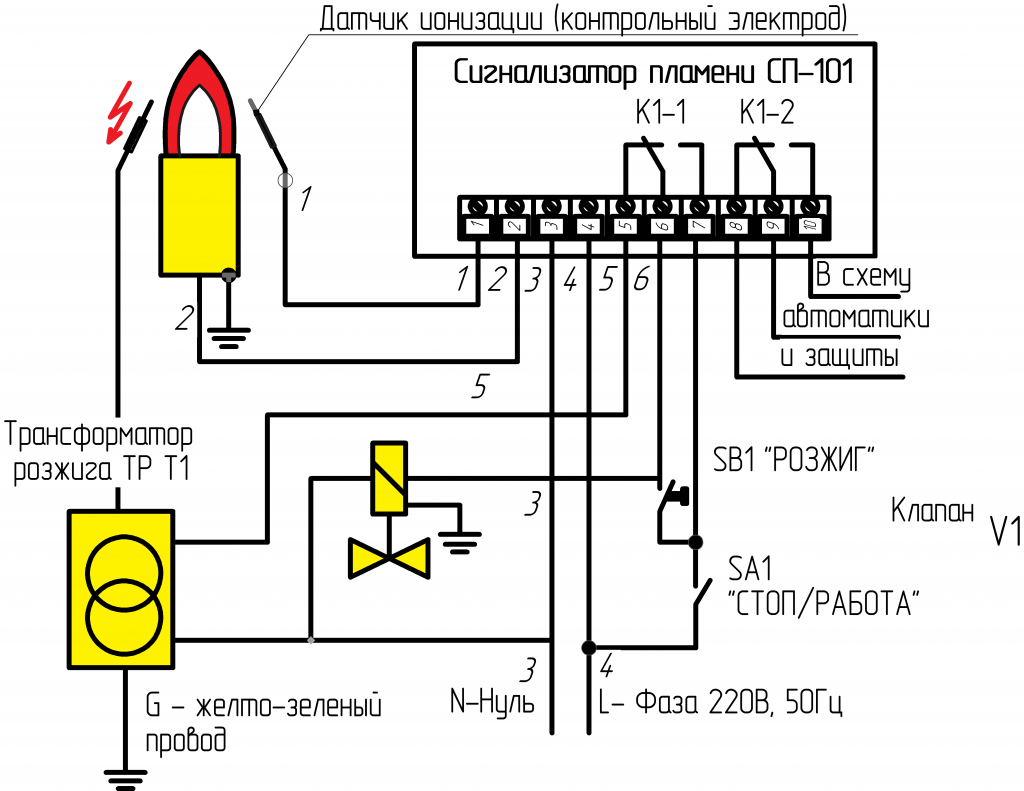

Сигнализатор пламени СП-101

В современных детекторах пламени широко используются несколько способов обнаружения очага возгорания:

Реакция пульсирующего инфракрасного излучения характерная для процесса тления;
Реакция на постоянное (возрастающее) электромагнитное излучение характерное для возникновения огня в зоне возгорания;
Активное сканирование широкого диапазона ИК излучения.

Устройства реагирующие на эффект мерцания должны иметь чувствительный сенсор который в состоянии идентифицировать пламя по низкочастотным колебаниям в диапазоне 2-20 Гц. Как правило, это пироприемник, фотодиод или фоторезистор. Использование устройств на базе пироприемников предпочтительней, так как они имеют более широкий диапазон обнаружения электромагнитных частот.

Типы извещателей

Извещатели пожарные – это устройства, входящие в состав автоматической системы обнаружения и сигнализации о пожаре. По принципу действия классифицируют их как дымовые извещатели, тепловые датчики, извещатели пламени и газоанализаторы. Первые обладают реакцией на задымление помещения, вторые запускают систему при достижении критической температуры воздуха на защищаемом участке, третьи сработают при обнаружении видимого инфракрасного излучения от пламени, газоанализаторы распознают побочные продукты горения, например, окись углерода. От правильности выбора извещателя зависит время, за которое будет обнаружено возгорание, и последующая эффективность борьбы с огнем.

Это интересно: Комбинированные пожарные извещатели: виды, типы, плюсы и минусы

Принцип работы инфракрасного датчика пламени

Физические тела при нагревании начинают излучать инфракрасную энергию. Длина волны электромагнитного излучения находится в зависимости с температурой нагрева. С ростом температуры возрастает и интенсивность излучения, а длина волны становится короче. ИК-излучение составляет 80% спектра электромагнитных волн.

Высокочувствительный фотоэлемент пожарного ИК-извещателя превращает электромагнитное инфракрасное излучение в электрический сигнал. Обнаружив признаки возгорания, оптический датчик пламени фиксирует первые огневые всплески и подает сигнал тревоги. При снятии напряжения на 2 секунды прибор возвращается в первоначальное состояние.

Инфракрасный извещатель позволяет быстро обнаружить очаг возгорания при катастрофах и авариях, в том числе, на нефтяных производствах, в цехах, где используются транспортеры и сложные автоматизированные агрегаты, в ремонтных мастерских, на складах, в гаражах. Поскольку инфракрасный спектр электромагнитного излучения пылью практически не поглощается, ИК-извещатели, в отличие от УФ-приборов, способны функционировать в сильно запыленных помещениях.

Классификация ИК-извещателей пламени по принципу действия:

Приборы, чувствительные к мерцанию огня (пульсация пламени).
Извещатели, датчики которых фиксируют постоянную составляющую пламени.
Приборы, фиксирующие излучение в трех диапазонах инфракрасного спектра.

Пожарные извещали, работающие в одном диапазоне инфракрасного спектра, прекрасно функционируют в зонах, где нет яркого солнечного света, мерцающих световых источников и прочих оптических помех. Роль привода для автоматической противопожарной системы могут играть извещатели с чувствительностью к постоянной составляющей пламени. Эти приборы отличаются невосприимчивостью к солнцу и другим световым источникам, не относящимся к горению.

На объектах нефтегазовой отрасли устанавливают многоспектральные датчики наивысшей степени защиты, которые чувствительны к инфракрасному и ультрафиолетовому спектрам. Детектор переходит в режим оповещения о пожаре только при получении сигналов по двум диапазонам.

Для качественной работы в сложных условиях разработаны помехоустойчивые многодиапазонные датчики с опцией самоконтроля. При малейшем сбое извещатель моментально передает информацию о собственной неисправности, параллельно включается световая индикация. Приборы для наружного монтажа имеют высокую степень защиты оболочки, способны работать в широком температурном диапазоне и при аномальной погоде.

ИК-извещатели нового поколения способны срабатывать в рекордно короткое время после возникновения очага возгорания, до 0,1 секунды. Ультрасовременное оборудование используется для создания автоматических быстродействующих систем пожаротушения на пороховых/химических производствах и складах.
