Объемный радиоволновой однопозиционный извещатель фон-3

Минусы прибора

Их выявляют отзывы потребителей. Судя по ним, минусов у микроволновых датчиков не так много, но в глазах пользователей они существенные. Среди них:

• Высокая стоимость. На рынке аналогичной продукции есть много моделей со схожими функциями, но значительно дешевле. Этот минус можно понять, так как преимущества делают СВЧ-устройства весьма привлекательными. Но использовать их лучше всего на промышленных или стратегических объектах, где они оправданы. Для экономии света в рамках квартиры они действительно могут показаться дорогими.
• Пользователи отмечают, что часто сенсоры этих приборов срабатывают при фиксировании движения вне зоны обхвата их действия, посылая при этом ложные сигналы о нарушении охраняемого периметра.
• Также многие считают, что СВЧ очень вредны для человеческого организма. Это действительно так, но для бытовых нужд производители выпускают устройства с безопасным уровнем волн в пределах 1 мВт/кв. см при условии беспрерывной его работы.

Учитывая все плюсы и минусы, проводя сравнение с аналогичными устройствами на рынке, микроволновые датчики выигрывают, так как обладают более расширенным функционалом и лучшими техническими параметрами. Просто при выборе прибора нужно определиться с областью его применения.

Так, для охраны частных владений микроволновый датчик подойдет идеально, поскольку его даже не обязательно монтировать в доме

Для установки в пределах обычной квартиры следует обращать внимание на показатели уровня волн. Если он безопасный, значит, устройство можно использовать в жилых помещениях, что очень удобно, ведь не придется включать свет рукой

Принцип действия

Действие радиоволновых излучателей основано на эффекте Доплера. Волна, излучаемая устройством, отражается от движущегося объекта и меняет частоту и длину. Отраженная волна фиксируется приемником, полученная информация сравнивается с пороговым значением в соответствии с заложенными алгоритмами обработки сигнала. Затем сигнал либо игнорируется (если полученные изменения не соответствуют заданным параметрам объекта нарушителя), либо происходит срабатывание сигнализации.

Читайте так же:
  Принцип действия оптико-электронного извещателя, область использования пассивных и активных устройств

У современных моделей имеется сложный алгоритм обработки сигнала, который защищает устройство от подачи ложного сигнала тревоги. К примеру, защита от нахождения в зоне контроля домашних животных.

Достоинства и недостатки

Основным преимуществом радиоволнового устройства, над наиболее распространенными ИК детекторами движения, является его полная нечувствительность к тепловым конвекционным потокам, свету, сквознякам. Однако радиоволновые извещатели имеют и ряд существенных недостатков, ограничивающих их широкое применение:

• Волны, генерируемые прибором, проходят через некоторые материалы – стекло, дерево, гипсокартон, частично тонкие простенки из кирпича, гипсоблоков. Поэтому при неправильном расчете зоны обнаружения ее поле может выйти за границы охраняемого периметра. Срабатывание произойдет от объекта находящегося вне охраняемого помещения.
• Работа радиоволновых извещателей может создавать помехи для других радиоэлектронных приборов или для приема радиоволн в смежных диапазонах;
• Использование нескольких радиоволновых извещателей в одной системе должно быть точно рассчитано, так как их поля могут взаимно перекрываться, создавая помехи;
• Длительное нахождение рядом с активным устройством может принести вред здоровью человека.

Как выбрать сигнализацию для дома и дачи

Недвижимость требует защиты от воров, особенно если располагается в сельской местности. Потратив немалые деньги на строительства дома или дачи, жаль будет потерять все это, сэкономив на устройстве охранно-пожарной сигнализации. Найти подходящий комплект довольно сложно, если не воспользоваться некоторым критериями выбора подобного оборудования.

Назначение

Охранная сигнализация определяет взлом, проникновение или движение злоумышленника (отличает человека от животного), после чего посылает сигналы владельцу и на пульт подразделения. Одновременно включается громкая сирена (110 дБ).

Охранно — пожарная сигнализация объединяет функции полиции и МЧС, Ее задача —  вовремя среагировать на несанкционированное проникновение на охраняемую территорию через двери, окна, а также – своевременное обнаружения дыма или повышения температуры воздуха в помещении при возгорании.  Разница между двумя типами только в количестве и назначении датчиков. Выбирать лучше комплекс с более широким функционалом, т.е. охранно-пожарный.

Комплектация

Основу комплекта составляет центральная панель управления и несколько датчиков. Обычно это инфракрасный сенсор движения, магнитоконтактный, срабатывающий на открывание окна или двери, вибрационный, срабатывающий на разбитое стекло. В базовом комплекте их немного, по одному каждого типа. Дополняет комплект обычно два брелока с кнопками – дистанционные пульты. Необходимое количество для большого объекта можно докупить и интегрировать в систему самостоятельно. Сигнализация для дома с камерой может отправить не только SMS, но и видеосообщение о проникновении неустановленного лица на объект.

Связь периферийного оборудования с центральной панелью может осуществляться по проводам или радиоканалу. Предпочтение отдается последнему варианту. Беспроводной комплект не требует особых затрат на монтаж и не дает сбоев на расстоянии до 100 м между сенсорами и ЦП. Датчики питаются от собственных батарей, и легко настраиваются. Некоторые модели настраиваются на заводе и готовы к эксплуатации сразу после распаковки.

В комплектах охранно-пожарной сигнализации обязательно присутствуют сенсоры задымления и температуры. Кроме проникновения и взлома они реагируют на признаки возгорания, о чем сигнализируют владельцу и в подразделение МЧС.

Управление

Комплекс может управляться в ручном режиме, с пульта дистанционного управления и с удаленного доступа. Используя беспроводные каналы цифровой мобильной радиосвязи и возможности сети Wi-Fi пользователь может поставить объект под охрану или отменить ее, используя специальное приложение смартфона.

Выбирая лучшие комплекты, лучше отдавать предпочтение моделям с сенсорной панелью центрального пульта и дисплеем. На экране постоянно отслеживается информация по дате и текущем времени, информация о событиях в охраняемой зоне. Некоторые ЦП можно использовать как телефон, набрать номер подразделения охраны и сообщить о снятии наблюдения с объекта или наоборот, о постановке его под охрану.

Многие охранные системы интегрируются с «Умным домом» и могут совмещать охранные функции с управлением бытовыми электроприборами в автоматическом режиме или с удаленного доступа (смартфона). Комплекс способен определить утечку газа или водопроводной воды и перекрыть нужный кран, после чего отправить сообщение пользователю. В офисах и на складах охранно-пожарная сигнализация, не только отправит сообщение о возгорании, но и задействует автоматическое пожаротушение.

Лучшие денежные ящики

Допустимый уровень плотности потока энергии

Следующее ограничение по допустимому уровню плотности потока энергии накладывают документы [] и []. Для увеличения дальности действия ЛРВСО с частотным диапазоном от 24,05 до 24,25 ГГц производители применяют антенны с высоким коэффициентом направленности диаграммы (более 50), что приводит к определенным проблемам с выполнением требований документа [] по плотности потока энергии на расстоянии 2 м от ПРД, а в некоторых случаях и норм документа [] при длительном пребывании в зоне облучения.

Поэтому потребителю при выборе того или иного технического средства следует обязательно обращать внимание на указанные выше параметры (частотный диапазон, максимальная эквивалентная изотропно излучаемая мощность, уровень плотности потока энергии). Производители, имея на руках решение ГКРЧ о выделении частот для разработки и производства, не всегда информируют в своей технической документации потребителя о соответствии этих параметров нормативным ограничениям

Примером служит отсутствие на сайтах производителей этой информации, что является отрицательной стороной отсутствия требований по обязательной сертификации технических средств охраны.

Рубежи СОТС

Важным понятием при проектировании СОС и СОТС является рубеж охраны. Рубеж охраны – группа извещателей, которая подаёт сигнал тревоги на различных этапах (рубежах) проникновения к охраняемому объекту.

Различают три рубежа охраны (определяется документами РД 78. 36.003-2002 и РД 78.36.006-2005):

• Первый. На этом этапе обеспечивается защита окон и дверей, мест входов коммуникаций и аварийных выходов
• Второй. Этим рубежом при помощи оптико-электронных извещателей защищается объем помещения.
• Третий. Здесь осуществляется защита сейфов и отдельных предметов, например, экспонатов в музеях.

Можно выделить и четвертый рубеж – кнопки тревожной сигнализации применяемые сотрудниками в случае нештатной ситуации, например, угрозе жизни.

Нумерация и число рубежей может быть изменено, т.к. данный параметр зависит от объекта и от задач, возлагаемых на охранную систему.

Разновидности оконных детекторов

Ранее охрана осуществлялась проводными устройствами, но сейчас беспроводной вариант позволяет оборудовать площадь с любыми параметрами за счет более свободного расположения датчиков.

Беспроводные датчики, устанавливаемые на окнах, осуществляют функцию охраны и оповещения. Сигнал дает известить собственника и защитить от взлома. Кроме обычного оповещения и звукового сигнала данные с устройств могут передаваться сразу на пульт охраны. Есть ряд способов оповещения, но часто извещатель открывания комбинируют с охранными элементами, что увеличивает безопасность дома.

Виды защиты окон

Способы защиты разнообразны, но часть из них получила большее распространение. Основные виды:

механический. Сюда включают укрепление проема конструкцией с металлической рамой, набором укрепленных крепежей или шпингалетов. Могут использоваться решетки из металла. Наиболее часто такой способ защиты используют на нижних этажах (к ним также относятся оконные замки для защиты детей от выпадения из окон);

спаттерный (бронированная пленка), основанный на применении специальной пленки, которую наслаивают на поверхность. Этот метод увеличивает прочность стекла и устойчивость к повреждениям механического типа, то есть разбить полотно сложнее;

охранная сигнализация на окна устанавливается для оповещения владельца о незаконном проникновении посторонних в его собственность, а также имеет звуковое сопровождение, которое отпугивает нарушителя. Частым случаем будет магнитный механизм, состоящий из двух контактов, которые расходятся при открывании, что способствует быстрой передачи данных на пульт управления и срабатывании тревожного сигнала.

Последний способ обладает надежностью и популярностью.

Какое оборудование используется в оконных сигнализациях?

Чтобы оконная сигнализация могла обеспечить должный уровень защиты помещения, она оснащается некоторыми элементами (чаще всего датчиками). В большинстве случае такими элементами являются:

• Датчики, защищающие стекло от разбиения;
• Датчики, которые предупреждают об открытии окна.

Каждый может догадаться, что наиболее простым способом попасть внутрь чужого помещения через окно является разбиение его стекольного покрытия. Чтобы стекло дома не разбили злоумышленники, применяются защитные датчики, которые бывают 3-х видов:

1. Акустические;
2. Линейные;
3. Вибрационные.

Акустический датчик

К плюсам акустических датчиков в первую очередь относят их высокую эффективность, а также то, что они устанавливаются не на стекле, а на оконной раме или подоконнике. Это позволяет сохранить внешний вид окна неизменным, а также упростить процесс монтажа охранного устройства. Недостатком акустических датчиков является их бездействие в ситуациях, когда оконная рама полностью вынимается. Чаще всего целиком злоумышленниками достаются лишь деревянные рамы, так как проделать такую процедуру с пластиковой конструкцией достаточно сложно.

Выше представленным недостатком не обладают линейные датчики, которые по внешнему виду напоминают ленту из фольги. Такая лента крепится по периметру стекла – при этом некоторые её частей выходят на оконную раму. В таком случае достать оконную раму без повреждения ленты будет невозможно. Среди недостатков таких датчиков можно отметить сложность монтажа и ухудшение внешнего вида окна.

Если речь идёт о вибрационных датчиках, то сразу стоит отметить, что они ухудшают дизайн окна, так как они обязательно должны крепиться на стекло. Такие устройства принято использовать для защиты больших поверхностей, в состав которых входят стеклянные элементы (например, веранда). При попытке взлома или разбития стекла пойдёт вибрация, после чего датчик отправит сигнал электронному блоку, который управляет всей охранной системой.

Вибрационный датчик

Для выявления попыток открывания окна используются специальные датчики открытия. Такие устройства представляют собой два магнитных приспособления. Одно из них крепится непосредственно на само стекло, а второе на раму. При разделении двух блоков сработает сигнализация (обычно в виде сирены).

В зависимости от материала конструкции, на которую будет устанавливаться устройство, датчики открытия делятся на датчики для пластиковых, металлических и деревянных поверхностей. Также датчики могут быть открытого и скрытого типа – это зависит от способа монтажа устройства.

Применение супергетеродинного приема

Совсем по-иному обстоит дело при супергетеродинном приеме, который позволяет:

• получить высокую избирательность и узкую полосу приемного устройства (современные цифровые супергетеродинные приемники позволяют реализовывать полосу частот до 1 МГц);
• надежно обрабатывать сигналы при ограниченном потоке мощности в диапазоне частот от 24,05 до 24,25 ГГц;
• реализовать многопозиционную сетку частот на основе высокостабильных генераторов;
• иметь практическую возможность установки ЛРВСО с перекрытием «мертвых» зон.

В заключение необходимо отметить, что наиболее перспективным направлением в развитии ЛРВСО является применение современных передовых технологий, таких как цифровой супергетеродинный прием и высокостабильные передатчики на базе цифровых синтезаторов частот в диапазоне от 24,05 до 24,25 ГГц. Только с применением данных технологий качество продукции может отвечать современным требованиям, в том числе и требованиям, перечисленным в нормативных документах.
Потребителям продукции при выборе того или иного технического средства охраны необходимо более детально изучать технические характеристики (мощность излучения, уровень плотности потока энергии), требовать от производителей официальных документов, которые подтверждают возможность эксплуатации ЛРВСО без регистрации в Федеральной службе по надзору в сфере связи, информационных технологий и массовых коммуникаций.

Наиболее распространённые виды сигнализации

В нашей стране на данный момент периметральная охранная сигнализация представлена тремя комплексами.

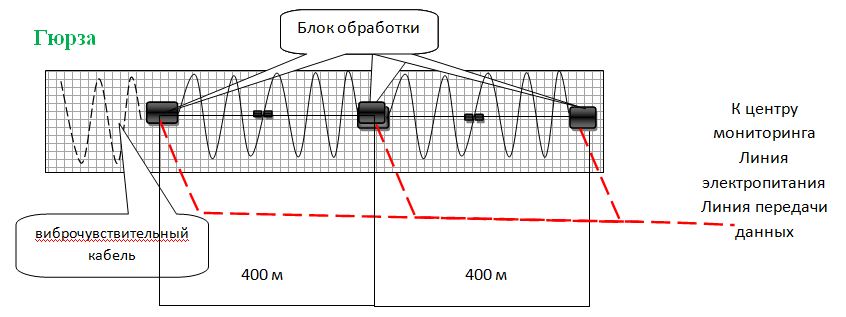

В системе вибрационных типов представлена «Гюрза». Она, главным образом, устанавливается на лёгких металлических ограждений из сетки, колючей проволоки, профнастила. Обеспечивает защиту по периметру до 1000 м. и состоит из двух участков по 500 м. Так достигается наилучший вариант по охране объекта. На ограду монтируется трибоэлектрический кабель с высокой чувствительностью к вибрациям. Как только кто-то попытается пролезть через забор, сработает сигнализация.

Сигнализация типа «Болид» работает с помощью вибрационного принципа. Для охраны территории используют сенсорный кабель. Таким образом, сигнализация защищает не только от перелезания через изгородь, но и от подкопов и других попыток по разрушению изгороди. Данная система сигнализации из всех типов самая дешёвая. А компания «Болид» среди другой продукции выпускает и контролёр для датчиков по периметру С2000-Периметр. Эта система позволяет подключить одновременно до 32 различного типа датчиков и может обеспечивать охрану периметра до 1500 м. Сам контролёр преобразовывает все полученные сигналы от различных датчиков в один. А это в свою очередь даёт возможность контролировать территорию различными датчиками и не покупать на каждый отдельный свой контроллер. Поэтому, эта система пользуется спросом, среди охранных фирм.

3. Лучевая оптическая система «Рубеж» состоит из передатчика инфракрасного излучения и его приёмника. С помощью охранной системы «Рубеж-3М»  можно организовывать либо охрану одной территории при помощи параллельных разведённых лучей на расстоянии 300 м., либо два участка с одним лазерным лучом на каждом с тем же расстоянием в 300 м. Главные помехи могут создавать животные, птицы, а также непогода (сильный ветер, туман). Поэтому, при охране больших территорий рекомендуется применять данный вид сигнализации в сочетании с видеонаблюдением.

Монтаж датчика на улице

Чтобы микроволновый датчик эффективно работал на открытом пространстве, нужно его правильно установить. Для этого следует:

Убедиться, что в выбранном месте прибор не будет находиться под прямыми солнечными лучами или подвергаться осадкам

Это важно, так как яркое солнце может повлиять на восприятие линзой устройства окружающего пространства, как и заливающий ее дождь.
Выбрать зону покрытия, в которой нет растительности. Это также очень важно, поскольку кусты, трава и деревья качаются даже при самом слабом ветре, что создает движение, фиксируемое сенсорами прибора

Чтобы он не подавал ложные сигналы, следует откорректировать направление его линзы.
Убедиться, что в месте установки датчика достаточно освещения в ночное время, иначе сенсоры не смогут реагировать на движение объекта.
Установить контрольную зону устройства, чтобы оно не захватывало дополнительное пространство, из-за чего может подавать ложные сигналы.
Прочищать линзу датчика по мере ее загрязнения.

Это основные условия для правильного монтажа микроволнового датчика на улице.

ВИДЫ И ТИПЫ РАДИОВОЛНОВЫХ ИЗВЕЩАТЕЛЕЙ

Основной принцип классификации – тип охранной зоны:

• объемная;
• линейная.

Внешний вид диаграммы направленности радиоволнового извещателя: эллипсоид вращения. В первом случае его размеры по горизонтали и поперечнике различаются незначительно. Во втором – внешний вид приближается к лучу.

Возможен вариант исполнения объемных извещателей с несколькими узкими подзонами, образующими веер. При наличии у прибора соответствующего функционала это позволяет в некоторых пределах изменять конфигурацию зоны обнаружения за счет отключения и (или) изменения чувствительности отдельных подзон.

Такие возможности реализованы, например, в приборах модельного ряда «Зебра» производства ЗАО «Охранная техника».

Питание в зависимости от исполнения может осуществляться от отдельного блока или по шлейфу сигнализации (ШС).

В первом случае сигнал тревоги формируется отдельным реле – соответственно требуется четырехпроводное подключение. Во втором случае достаточно двух проводов, поскольку при срабатывании извещатель увеличивает потребление тока в ШС, что фиксируется приемно контрольным прибором.

Объемные радиоволновые извещатели.

Используются для охраны помещений и открытых территорий, зачастую значительной площади, например, прибор «Фон» контролирует зону размером 30х20 метров. Существуют изделия и с большей дальностью действия – до 60 метров.

При установке в непосредственной близости друг от друга радиочастотные датчики могут влиять друг на друга за счет прима сигнала от своих «соседей». Для предотвращения этого выпускаются устройства с разными частотными литерами (рабочими частотами).

Извещатель радиоволновой линейный.

Охранные извещатели этого типа подразделяются на:

• однопозиционные;
• двухпозиционные.

Однопозиционные – это извещатели у которых передатчик и приемник совмещены в одной корпусе. Двухпозиционные, соответственно имеют двухблочную конструкцию.

Первые проще в установке и настройке, вторые имеют большую дальность действия. Что касается возможности дополнительных настроек и опций, то сравнение одно- и двух- блочных исполнение будет некорректно. Все зависит от модели и производителя. То же самое касается цен на приборы.

Радиоволновые изввещатели с линейной зоной обнаружения идеально подходят для организации охраны внешних периметров. В числе прочего это определяется высокой устойчивостью к таким погодным проявлениям как туман и осадки. Могут использоваться как для огороженных так и не огороженных периметров.

К недостаткам (или неудобствам) эксплуатации следует отнести:

• необходимость создания зоны отчуждения, свободную от растительности;
• возможность охраны прямолинейных участков с ровным горизонтальным рельефом.

Проводные радиоволновые извещатели.

Представляют собой блоки обработки сигнала (приемный и передающий), к которым подключается чувствительный кабель, реагирующий на приближение к нему посторонних объектов. Возможно применение на неподготовленной пересеченной местности (приземная установка), а также для защиты полотна ограждающих конструкций (пролом) или их верхней части (перелаз).

Помимо этого следует отметить такие достоинства как:

• возможность блокирования любых по конфигурации периметров, имеющих многочисленные изгибы,повороты и перепады рельефа;
• одинаковый размер зоны обнаружения на всей протяженности чувствительного кабеля (при условии их равноудаленности от других объектов и конструкций;
• устойчивость к всевозможным погодным явлениям, влаги и пыли;
• универсальность применения: ограждения, стены, крыши и пр.

Протяженность зоны обнаружения таких извещателей достигает нескольких сотен метров.

Типы и виды

В большинстве случаев конструкция этого вида ИП, независимо от производителя состоит из трех элементов, объединенных в одном корпусе:

• Блок извещателя (датчик тепловой/дымовой/пламени) – это функциональная часть изделия, отвечающая за определение появления признаков пожара или ручной ИП для сообщения о визуальном обнаружении огня, дыма.
• Модуль радиоканала, отвечающий за связь с приемопередающей аппаратурой установки/системы АПС/ОПС, предназначенный в т.ч. для передачи тревожного сигнала. Кроме того, эта адресная система, т.е. каждому ИП присваивается свой адрес, постоянно идет обмен с центральным блоком контроля/управления текущей информацией о техническом состоянии, степени запыленности, разряда аккумулятора и другой служебной информацией.
• Блок батарейного электропитания, обеспечивающий автономную работу радиоканального ИП продолжительное время – минимум 1 год.

Простейшая схема построения радиоканальной установки ОПС – это набор пожарных/охранных извещателей и приемно-контрольный прибор (ППК).

Более сложный вариант, например, полный набор системы безопасности «Стрелец-Интеграл» может включать в себя по 16 радиорасширителей/маршрутизаторов, создающих с центральным блоком подобие микросотовой связи, накрывающей территорию охраняемого/защищаемого объекта с возможностью установки в его помещениях, отдельных зданиях/сооружениях до 512 охранных/пожарных извещателей, 256 исполнительных устройств – световых, звуковых оповещателей, пультов/брелоков доступа.

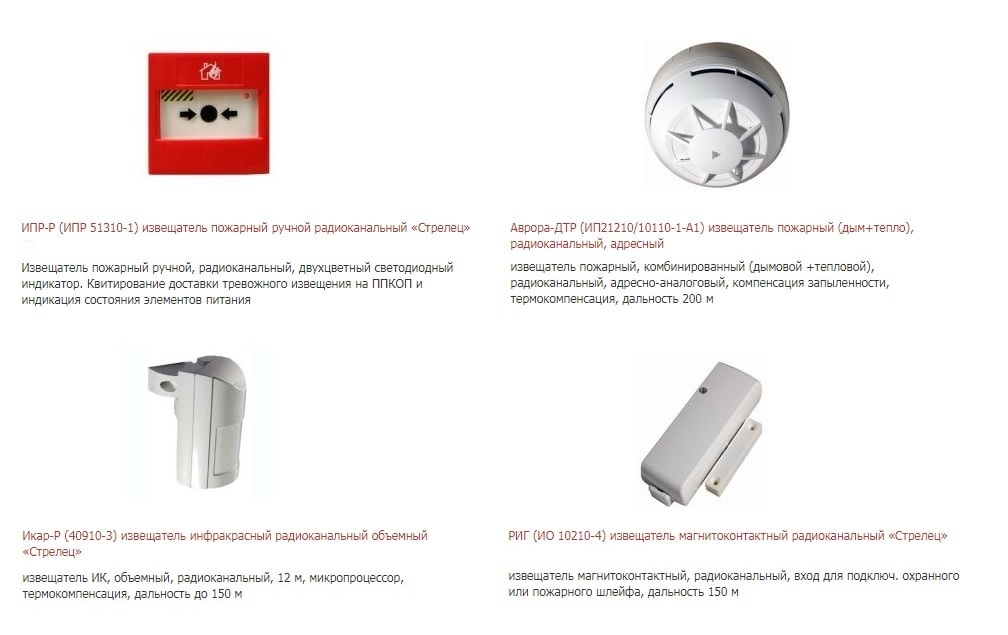

Типы радиоканальных извещателей

Для решения большинства задач по построению надежной системы АПС для защиты объекта выбираются следующие три вида радиоканальных ИП:

• Извещатель пожарный дымовой оптико-электронный радиоканальный. Как и все другие датчики дыма, он используется для установки в помещениях с пребыванием людей, где пожарная нагрузка – отделка интерьера, мебель, другая обстановка, товароматериальные ценности, имущество могут гореть в начальной стадии с выделением летучих продуктов пиролиза. Примечательно, что по статистике в 4/5 случаев специалистами проектных организаций в проектной документации выбор падает на извещатель пожарный дымовой радиоканальный адресный, как на надежное устройство, хорошо зарекомендовавшее себя на практике.
• Извещатель пожарный тепловой радиоканальный. Как правило, тепловые извещатели используются для защиты помещений, строений, где пожар, минуя стадию тления, дымообразования быстро развивается, характеризуясь выделением большого количества тепловой энергии.
• Извещатель пожарный ручной радиоканальный. Согласно требованию норм/правил ПБ автоматическое обнаружение, информирование о возникшем возгорании должно быть продублировано ручным способом, т.е. на объекте защиты обязательно устанавливаются ручные пожарные извещатели, помощью которых может быть передан тревожный сигнал.

Гораздо реже используются другие пожарные/охранные датчики, например, такие:

• Извещатель пожарный пламени радиоканальный. Такие извещатели пламени необходимы для обнаружения открытого огня, если горение веществ/материалов, обращающихся/хранящихся в корпусах, трубопроводах технологических аппаратов/колонн, других установок промышленных предприятий нефтедобычи, переработки углеводородного сырья, химического/органического синтеза, сопровождается появлением открытого огня, минуя стадию тления. Это относится как к оборудованию, установленному внутри цехов, технологических сооружений, так и на открытых площадках.
• Извещатель охранный радиоканальный звуковой предназначен для моментальной фиксации разрушения наружных стеклянных поверхностей, поэтому востребован для защиты окон, витрин, обзорных панорамных конструкций в магазинах, торговых, выставочных центрах.

Существуют и другие охранные радиоканальные извещатели, например, для защиты объема помещений от проникновения или дверей на несанкционированное открытие.

Заключение

Подводя итоги, можно сделать следующие выводы:

• Микроволновые датчики движения — качественные и эффективные устройства, применяемые как в бытовых, так и промышленных, охранных условиях эксплуатации.
• Лучшее их применение для регулирования света — это установка в общественных местах с большим количеством зон. В качестве части охранной системы они хорошо проявляют свои свойства на больших территориях.
• Эти устройства безвредны, их можно монтировать и настраивать самостоятельно.

Именно поэтому микроволновые датчики востребованы как у обычных пользователей, так и фирм, устанавливающих охранные системы.
