Провод и кабель для домофона — как выбрать

Домофон — это устройство, позволяющее разрешить, либо запретить вход для посетителей, без необходимости прямого контакта.

Домофонная система состоит из аудиотрубки, вызывной панели, запирающего устройства и коммутатора, в случае видеодомофона эта система дополняется камерой видеонаблюдения и экраном на который выводится изображение с камеры.

Провод или кабель используемый для подключения домофона очень важен, так как именно от него напрямую зависит качество передаваемого сигнала и надежность всей системы. Необходимо внимательно подобрать нужный проводник, учитывая условия прокладки, погодные факторы, возможность возникновения электромагнитных помех и удаленность узлов системы друг от друга.

Инструменты

  • блок питания;
  • монитор с управлением;
  • вызывная панель;
  • считыватель ключей;
  • кабель для домофона;
  • электромагнитный или электромеханический замок;
  • контроллер;
  • инструменты: дрель, перфоратор, молоток и тд.

Схема во время установки видеодомофона очень важна! Именно она поможет вам не запутаться.

  1. Сделайте небольшое углубление в месте, где собираетесь установить вызывную панель. Вырежьте отверстия, через них будет удобно провести провода. Устанавливайте примерно на уровне 160 см от пола.
  2. Устанавливаем связь: монитор-вызывная панель. Понадобиться три проводника разных цветов: для питания и передавать звук и изображение. Используйте коаксиальный кабель, в случае превышения расстояния 40 метров.
  3. Подключите замок и блок питания к схеме. Соединяйте замок, блок питания и домофон двухжильным кабелем с сечением не менее 0,75 кв.мм.

Выше приведены моменты, на которые стоит обратить внимание при самостоятельной установке домофона. Удачи!

Требования к кабелю

Наличие коммутаций, которые обеспечивают работу домофонной аппаратуры, ведут к выполнению определённых требований к системе монтажа и коммутирующих элементов:

  1. Мощные источники магнитных полей, находящиеся рядом, способствуют искажению сигнала. Поэтому использование коаксиального провода в трубе, поможет избежать этого.
  2. Шлейф сопротивления линии в 20 Ом, обеспечит нормальную работоспособность длинных линий связи.
  3. Нельзя использовать провод с повреждённой изоляцией.
  4. Напряжение внешнего блока и электрозамка, должно быть, 24 В.
  5. Повышенная влажность помещения, считается предпосылкой для короткого замыкания. Размещать аппаратуру в таких условиях не рекомендуется.
  6. Если существуют резкие перепады напряжений в сети, запрещена эксплуатация домофонной системы.
  7. Электромагнитный замок оснащается дополнительным запитывающим проводом.

Совместимые КВК виды соединений

Честно говоря, современный рынок не сильно-то и может побаловать потребителя совместимыми образцами. Однако, абсолютно все из них используются в равной степени широко, будь то система наружного/внутреннего видеонаблюдения или охранно-пожарная сигнализация.

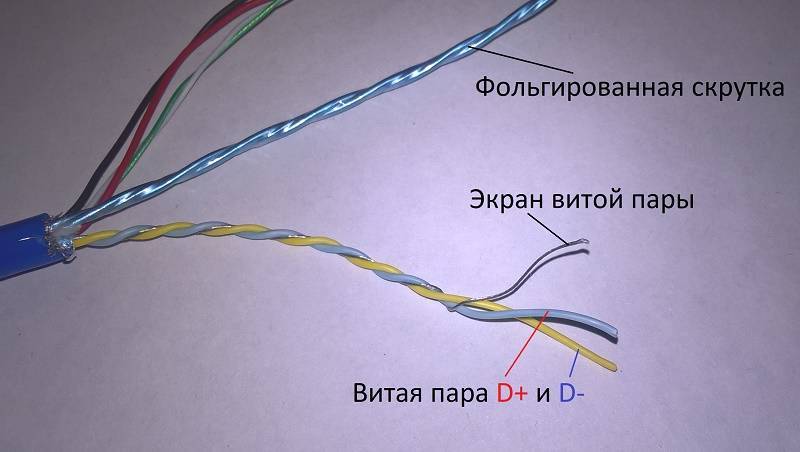

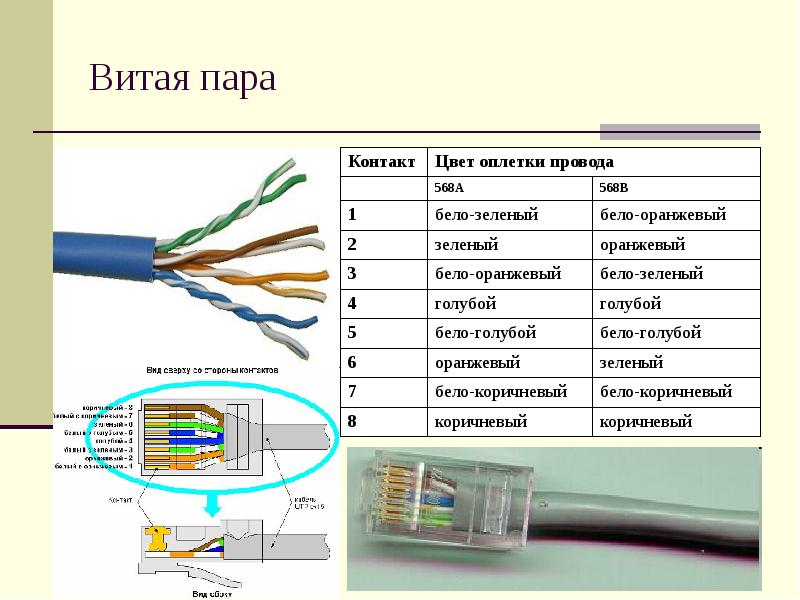

Витая пара

Этот тип проще всех интегрируются в компьютерную сеть при создании локальных сетевых систем. На ВП можно соединить между собой несколько самых различных электронных приборов – от датчиков до цифровых видеокамер. Соединение осуществляется посредством 8-ми изолированных проводников, которые завязаны между собой попарно и сокрыты общей защитной оболочкой. Для данного типа совместимых витых пар выделяют следующие стандарты:

  • STP – обладает оплеткой из фольги для каждой пары, имеет общий внешний экран, выполненный из меди;
  • FTP – внешний общий экран изготовлен из фольги;
  • UTP – проводники не обладают экраном и какой-либо защитой.

Достоинства данного совместимого типа заключается в его расширенном функционале, что позволяет одновременную передачу и аудио, и видео, и энергопитания по одному проводу. Даже если построить на витой паре отрезок с очень большим расстоянием (около 3000 метров), по нему все равно можно передать картинку и звук, однако, их качество будет оставлять желать лучшего. При этом, ВП имеет маленькую сложность монтажа и низкую себестоимость. Все же, указанную комбинацию желательно снабдить на каждом участке дополнительными усилителями активного/пассивного типа.

Многожильные

Они очень хорошо подойдут для выполнения патч-кордов при соединении различных цифровых устройств для поддержания связи, где подключение будет осуществляться посредством информационной розетки. Многожильные образцы легко монтировать и прокладывать в условиях стесненного пространства, ибо они имеют повышенную гибкость и чрезмерное перекручивание и изгибы слабо влияют на качество их работы. Причина тому – наличие множества жил в проводе, кои могут компенсировать работу друг друга.

Комбинированный коаксиал с энергопитанием для видеокамеры

Он представляет собой провод для соединения оборудования, часто используемый как при организации коммуникационного поля и в аналоговых и в цифровых в системах видеонаблюдения. Может передавать ТВ-сигнал в реальном времени с надлежащей четкостью и одновременно запитывать камеру. Стоит отметить, что основными задачами для него являются:

  • Электроснабжение камеры;
  • Синхронизация ее с центром управления;
  • Передача на камеру управляющих сигналов (от смены ZOOM’a до механического разворота объектива).

Конструктивно такой провод имеет 3 или 4 опциональных проводника, которые отвечают за передачу команд и энергопитание. Они защищены единым ПВХ-покрытием.

Особенности кабеля


Кабель подбирают в зависимости от типа домофона и места монтажа Любой провод состоит из 2 элементов:

  • Токопроводящая жила – из медной или алюминиевой проволоки, она передает электрический ток.
  • Изоляция – оболочка. Не допускает механического повреждения жилы, защищает от попадания влаги и действия солнечных лучей, предупреждает влияние внешних помех, экранирует токопроводящую жилу.

Изоляция определяется типом домофона и способом монтажа. Если провода прокладывают внутри здания, тем более в частном доме, к ним предъявляют только одно требование: надежно защищать потребителя от поражения током. Но если кабель устанавливают на улице, выбирают вариант с оболочкой из полиэтилена.

Помехозащищенность, обеспечивает металлическая оплетка жилы – экран.

Типовые схемы подключения домофонов

Ниже мы приведем несколько типовых схем подключения домофонов. Но сначала заметим, что для самостоятельного подключения СКУД необходимо иметь хотя бы небольшие познания в электротехнике. Слепое копирование типовых схем может привести к порче оборудования.

Совет! Перед установкой любого компонента внимательно ознакомьтесь с инструкцией прилагаемой изготовителем.

Один из вариантов соединения аудиодомофонной трубки с вызывным устройством и электромеханическим замком выглядит следующим образом:

Обратите внимание! В этом варианте нормально разомкнутый контакт управления замком встроен в разговорную трубку. Выходное напряжение и мощность блока питания должны соответствовать параметрам замка

Выходное напряжение и мощность блока питания должны соответствовать параметрам замка.

На следующем рисунке показана схема подключения видеодомофона, в которой контакт управления замком встроен в вызывную панель.

Для размещения блока питания замка требуется место, к нему нужно прокладывать кабель 220В. Чтобы избавиться от этих проблем, вместо БП часто устанавливают БУЗ о котором рассказывалось выше. На следующем рисунке показана схема с блоком управления замком.

БУЗ имеет небольшие габариты, и многие мастера, осуществляющие монтаж, размещают накопитель энергии внутри замка.

Внимание! Приведенная выше схема будет работать корректно только в том случае, если напряжение питания вызывного блока будет соответствовать напряжению питания замка. Напоследок приводим схему подключения домофона со считывателем электронных ключей и контроллером управления электромагнитным замком

Напоследок приводим схему подключения домофона со считывателем электронных ключей и контроллером управления электромагнитным замком.

Основные требования к кабелю для видеодомофона

Прокладка провода для видеомагнитофона – одна из строительных работ, поэтому требования жестко регламентированы:

  • так как электромагнитное поле, создаваемое проводом, влияет на работу приборов, для системы берут только экранированные кабели;
  • чем больше расстояние между общей вызывающей панелью и абонентской, тем больше должно быть сечение;
  • изоляция должна быть целой. Участки с поврежденной оболочкой нужно немедленно заменить;
  • чем хуже погодные условия в районе, тем выше должен быть уровень защиты.

Кабель для видеодомофона с электромеханическим замком

Составляющие системы домофона с электромеханическим замком К видеодомофону можно подключить электромеханический или электромагнитный замок. Первый надежнее: при отсутствии электричества дверь остается закрытой. Электромагнитный замок требует постоянного питания и при отключении тока перестает работать.

Если электронный замок подключают к домофону, необходимо обеспечить его током, так как обычной батареи из абонентского блока будет недостаточно. В качестве кабеля для бытового видеодомофона с электромеханическим замком используют один и тот же провод – типа UTP. Лучше выбрать вариант, в котором провода, по которым подается ток, были из двух скрученных жил.

Для питания электрозамка нужно напряжение не более 24 В.

Кабель для видеодомофона 4-жильный

Экранированный 4-жильный кабель для домофона Для такого устройства требуется только 4-жильный вариант: 2 проводника обеспечивают передачу звука, 2 – изображения. Если провод укладывают в доме, можно использовать кабель с фольгированным экраном. Если линию прокладывают на улице, нужен коаксиальный.

Кабель включает 4 токопроводящие жилы и экранирующую оболочку. Она расположена соосно проводнику и разделена изолирующим полимером – полиэтиленом или полипропиленом. Строение сложное: медная или стальная жила изолирована слоем полиэтилена, покрыта фольгой и оплеткой из меди или алюминия. Последний слой – резиновая или пластиковая изоляция.

Кабель для подключения видеодомофона и вызывной панели

Каким кабелем подключить панель и видеодомофон, зависит от расстояния. Чем больше дистанция, тем выше должна быть проводящая способность. Общие рекомендации:

  • Для небольших расстояний – до 20 м, берут витую пару. Она представляет собой 2 проводника, скрученных вместе и изолированных полиэтиленовой оболочкой.
  • При дистанции до 40 м удобно использовать комбинированный проводник.
  • При расстоянии до 50 м подойдут коаксиальные.
  • Если дистанция больше, коаксиальный комбинируют с отдельным питающим проводом.

Кабели от известных производителей предпочтительнее.

Полезные советы по установке

Рекомендуется обратить внимание на рекомендации специалистов, занимающихся монтажом систем видеонаблюдения:

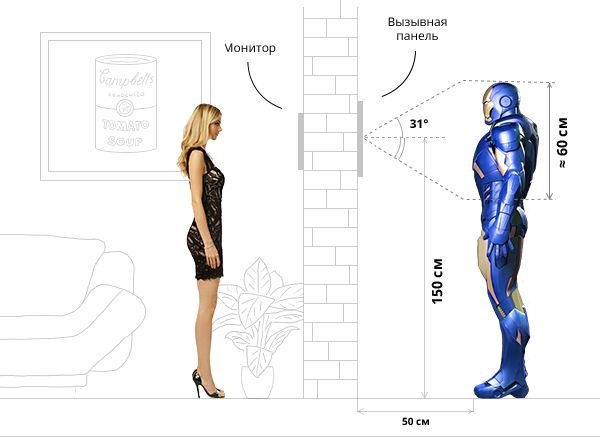

Лучшую картинку обеспечивают камеры с углом обзора в пределах 30–60 градусов.

  • Нормальное изображение в темное время суток обеспечит только видеодомофон с ИК-подсветкой.
  • Не стоит устанавливать вызывную панель на дверях или входной калитке. При открывании соединительные провода быстро выходят из строя.
  • Больше всего служат видеодомофоны с вызывной панелью в антивандальном исполнении.

Если у вас нет опыта в монтаже и подключении устройств такого класса, то комплектацию и установку стоит доверить квалифицированному мастеру.

Источники

  • https://future2day.ru/podklyuchenie-videodomofona/
  • https://bezopasnik.info/%D1%81%D1%85%D0%B5%D0%BC%D0%B0-%D0%BF%D0%BE%D0%B4%D0%BA%D0%BB%D1%8E%D1%87%D0%B5%D0%BD%D0%B8%D1%8F-%D0%B2%D0%B8%D0%B4%D0%B5%D0%BE%D0%B4%D0%BE%D0%BC%D0%BE%D1%84%D0%BE%D0%BD%D0%B0-%D1%81%D0%B0%D0%BC/
  • https://StrojDvor.ru/umnyj-dom/kabel-dlya-videodomofona/
  • https://kachestvolife.club/umnyj-dom/videonablyudenie/kabel-dlya-podklyucheniya-videodomofona
  • https://vidsyst.ru/domofon/videodomofon/kakoj-kabel.html
  • https://hqsignal.ru/camera/oborudovanie/kabel-domofona.html
  • https://domikelectrica.ru/sxema-podklyucheniya-videodomofona-vyzyvnoj-paneli-i-elektromexanicheskogo-zamka/

Основные требования к кабелю для видеодомофона

Прокладка провода для видеомагнитофона – одна из строительных работ, поэтому требования жестко регламентированы:

  • так как электромагнитное поле, создаваемое проводом, влияет на работу приборов, для системы берут только экранированные кабели;
  • чем больше расстояние между общей вызывающей панелью и абонентской, тем больше должно быть сечение;
  • изоляция должна быть целой. Участки с поврежденной оболочкой нужно немедленно заменить;
  • чем хуже погодные условия в районе, тем выше должен быть уровень защиты.

Кабель для видеодомофона с электромеханическим замком


Составляющие системы домофона с электромеханическим замком К видеодомофону можно подключить электромеханический или электромагнитный замок. Первый надежнее: при отсутствии электричества дверь остается закрытой. Электромагнитный замок требует постоянного питания и при отключении тока перестает работать.

Если электронный замок подключают к домофону, необходимо обеспечить его током, так как обычной батареи из абонентского блока будет недостаточно. В качестве кабеля для бытового видеодомофона с электромеханическим замком используют один и тот же провод – типа UTP. Лучше выбрать вариант, в котором провода, по которым подается ток, были из двух скрученных жил.

Для питания электрозамка нужно напряжение не более 24 В.

Кабель для видеодомофона 4-жильный


Экранированный 4-жильный кабель для домофона Для такого устройства требуется только 4-жильный вариант: 2 проводника обеспечивают передачу звука, 2 – изображения. Если провод укладывают в доме, можно использовать кабель с фольгированным экраном. Если линию прокладывают на улице, нужен коаксиальный.

Кабель включает 4 токопроводящие жилы и экранирующую оболочку. Она расположена соосно проводнику и разделена изолирующим полимером – полиэтиленом или полипропиленом. Строение сложное: медная или стальная жила изолирована слоем полиэтилена, покрыта фольгой и оплеткой из меди или алюминия. Последний слой – резиновая или пластиковая изоляция.

Кабель для подключения видеодомофона и вызывной панели


Каким кабелем подключить панель и видеодомофон, зависит от расстояния. Чем больше дистанция, тем выше должна быть проводящая способность. Общие рекомендации:

  • Для небольших расстояний – до 20 м, берут витую пару. Она представляет собой 2 проводника, скрученных вместе и изолированных полиэтиленовой оболочкой.
  • При дистанции до 40 м удобно использовать комбинированный проводник.
  • При расстоянии до 50 м подойдут коаксиальные.
  • Если дистанция больше, коаксиальный комбинируют с отдельным питающим проводом.

Кабели от известных производителей предпочтительнее.

УСТРОЙСТВО И СОСТАВ ОБОРУДОВАНИЯ

Большинство моделей современных видеодомофонов состоит из следующих элементов:

Вызывная панель.

Устройство в состав, которого входят:

  • видеокамера;
  • источник инфракрасного света;
  • микрофон;
  • кнопочная панель для вызова абонента;
  • приемник сигнала для считывания электронного ключа touch memory.

Устройство, как правило, выполнено в антивандальном варианте, имеет прочный металлический корпус покрытый негорючей краской стойкой к механическим воздействиям. Объектив камеры либо расположен в глубине корпуса (тип pin-hole), либо закрыт толстым бронированным стеклом. В обоих случаях угол обзора видеокамеры довольно ограничен, поэтому многие модели производятся с возможностью подключения дополнительных камер.

Подробнее про вызывные панели можно почитать на этой странице.

Внутренний модуль.

Является абонентским блоком управления. Обычно состоит из дисплея, кнопочной клавиатуры для управления электронным замком и функциями устройства, динамика для подачи сигнала вызова, телефонной трубки. Блок питания может быть размещен внутри устройства или быть внешним (сетевой адаптер).

Замок.

Чаще всего в комплектах видеодомофонов используется электромеханический или электромагнитный замок. Оба они управляются с абонентской панели, открываются изнутри при нажатии на клавишу. Извне электромеханический открывается обычным ключом, а электромагнитный ключом Touch Memory, электромагнитной картой или кодом, набираемым на вызывной панели.

Использование электромеханических замков предпочтительней, так как при исчезновении напряжения в питающей сети они остаются закрытыми, в то время как электромагнитные разблокируют дверь.

Блок сопряжения.

Это устройство используется в многоабонентных видеодомофонах, позволяет подключить индивидуальную абонентскую панель к общей видеодомофонной системе. К его выбору следует подойти крайне ответственно, так как многие производители выпускают модели видеодомофонов, которые не поддерживают данное устройство.

Различают два типа блоков сопряжения – для аналоговых и цифровых видеодомофонов. Как показывает опыт инсталляторов домофонных систем, к наиболее распространенным цифровым видеодомофонам, поддерживающим блок сопряжения, относятся:

  • Raikmann (модели CD 1803, 1903, 2000, 2250, 3000);
  • Rainmann (CD2000, Lascomex AO3000);
  • Filman, Proel, Keyman, Маршал (модель CD700, 2255).

К координатно-матричным видеодомофонам поддерживающим блоки сопряжения относят:

  • Eltis (модели серий 300, 303, 400, 420);
  • Cifral (Интел и CCD2094);
  • Vizit (модели серий 100, 200, 400);
  • Маршал (Модели СD 3099, 3159, 3255).

С моделями итальянских производителей Farfisa и Urmel, представленных на российском рынке, блоки сопряжения не совместимы.

Для конечного пользователя существенных эксплуатационных преимуществ, которые дают цифровые или аналоговые видеодомофоны нет. Основное отличие заключается в особенностях адресации квартир и как следствие, различном количестве прокладываемых кабелей.

В координатно-матричных домофонах от каждой квартиры прокладывается пара кобелей, один из которых отвечает за единицы, второй за десятки.

Поэтому для подключения абонентской панели видеодомофона необходимо использовать блок сопряжения с гальванической развязкой. В цифровых блоках сопряжения настройка номера квартиры осуществляется перекидкой джамперов (контактных перемычек).

В зависимости от особенности конструкции осуществляют следующую классификацию видеодомофонов:

По типу абонентской панели:

  • черно-белые или цветные;
  • с вызывной трубкой или hands-free;
  • с кнопочной клавиатурой или сенсорные;

По способу подключения:

  • многоабонентный или одно абонентный;
  • проводные или беспроводные;
  • координатно-матричный (аналоговый) или цифровой.

В большинстве случаев для пользователей важна классификация по внешним признакам, однако более важным является разделение на аналоговые и цифровые устройства, от которого зависит функциональность и совместимость всей системы.

На что обратить внимание при выборе домофона или видеодомофона

При выборе домофона стоит обратить внимание на следующие характеристики устройства:

  1. Тип подключения – проводной или беспроводной. Первый вариант лучше походит для установки в квартирах. Он позволяет обойтись без просверливания кабель-каналов в стенах – достаточно просто установить два модуля, приемник и передатчик. Но радиус их действия ограничен. Для частных домов лучше использовать проводные домофоны, которые обеспечивают устойчивую связь внутреннего и внешнего модулей независимо от погоды;
  2. Тип связи – голосовой или видеодомофон. Первый вариант обеспечивает самую элементарную защиту от несанкционированного проникновения. Второй – более надежную: можно не только услышать, но и разглядеть посетителя. Это необходимо, если в дом или офис часто звонят курьеры, доставщики и подобные специалисты;
  3. Наличие модуля GSM . Позволяет отслеживать визитеров, даже если хозяев нет дома (или в офисе). В некоторых случаях вполне может быть полезно;
  4. Наличие записи и детектора движения . Эти две функции превращают домофон в полноценную охранную систему. Позволяют отследить визитеров, даже если хозяина нет дома – и внимательно рассмотреть их намерения;
  5. Тип – частный или многоквартирный . Первый предназначен для защиты одного жилища. Второй – для организации пропускного контроля в многоквартирном доме.

Стоит учесть, что многоквартирные домофоны обычно устанавливают представители управляющих компаний или других организаций, которые следят за состоянием дома.
