Инструкция к сигнализации пандора dxl3000 по применению и установке

Характеристика сигнализации Pandora DXL 3210

Сигнализация DXL 3210 предоставляет возможность быстрой интеграции в автомобиль посредством CAN шины поддерживающей большинство отечественных и зарубежных автомобилей. Значительно расширяет возможности этой охранной системы для автомобиля и mini USB разъем, который расположен в базовом блоке. Посредством USB разъёма можно не только своевременно обновлять ПО сигнализации с сайта производителя, но и выполнять различные настройки охранной системы, программировать её, а также просматривать историю событий связанных с работой автосигнализации.

Заслуживает отдельного внимания и установленная в Pandora DXL 3210 усовершенствованная авторизация с надёжным шифрованием в 128 бит. Это делает передачу команд на управление охранной системой максимально защищёнными, в первую очередь от сканирования грабберами и от перехвата кода. Наличие встроенных интеллектуальных датчиков против несанкционированного наклона и движения транспортного средства, выполненных на трёхкоординатном акселераторе, позволяет надёжно защитить автомобиль от противоправных действий.

Также, к основным особенностям Pandora DXL 3210 относятся:

Наличие современного 32-х разрядного контролёра из весьма популярного семейства ARM-32;
Потоковая обработка командной и статусной информации, а также поддержка большинства известных протоколов (около 200) для быстрой интеграции охранной системы в транспортное средство;
Наличие «своей» встроенной памяти, позволяет автовладельцу просматривать все события, связаны с работой автосигнализации;
Встроенные в базовый блок легко программируемые 10А-реле;
Установленный miniUSB-разъем для быстрой настройки и обновления ПО

Также, что не менее важно, посредством USB разъёма в охранную систему данной модели могут быть добавлены дополнительные CAN-протоколы, что значительно расширяет возможности подключения DXL 3210 практически к любому транспортному средству;
Возможность быстрого программирования основных функций защиты охранной системы посредством имеющихся DIP-переключателей расположенных сзади базового блока. Всё это позволяет за минимально короткий промежуток времени произвести установку Pandora DXL 3210 на автомобиль;
Низкое токопотребление, срок работы батарей составляет не менее шести месяцев.

Как установить

У Pandora 3000 инструкция по установке дает понятные рекомендации, позволяющие правильно подключить компоненты системы.

Требования к установке

При установке охранной системы нужно соблюдать следующие правила:

• процессорный и антенный блоки должны размещаться в салоне (то же касается датчиков, питающихся от головного модуля);
• все детали надежно закреплять, что обеспечивает высокую точность работы;
• перед началом установки бортовую сеть обесточить;
• сирену размещать в месте, защищенном от влаги и незаметном для преступников;
• провода рекомендуется соединять методом скрутки (стыки запаивают оловянно-свинцовым составом);
• при соединении компонентов системы правильно выбирать сечения проводов;
• места соединений не должны подвергаться воздействию влаги и механических факторов;
• проделываемые в кузове отверстия не должны иметь зазубрин, повреждающих изоляцию.

Процесс установки узлов и проводки

Монтаж основных компонентов системы осуществляют таким образом:

• головной блок размещают за приборной панелью и закрепляют саморезами;
• антенный модуль устанавливают в верхней части лобового стекла, фиксируют деталь с помощью входящей в комплект наклейки;
• кабель антенны протягивают возле кузовных панелей и заводят под обшивку потолка;
• светодиодный элемент устанавливают в доступном для обзора месте и фиксируют клеем;
• провод диода подводят к головному блоку;
• сервисную кнопку устанавливают в незаметном для потенциальных преступников месте;
• датчик температуры размещают в салоне, провода протягивают в сторону процессорного модуля;
• датчик температуры двигателя монтируют на верхней части блока цилиндров;
• на металлической или пластиковой поверхности устанавливают контактор для ключей;
• провода от датчиков и контактора прокладывают к головному устройству;

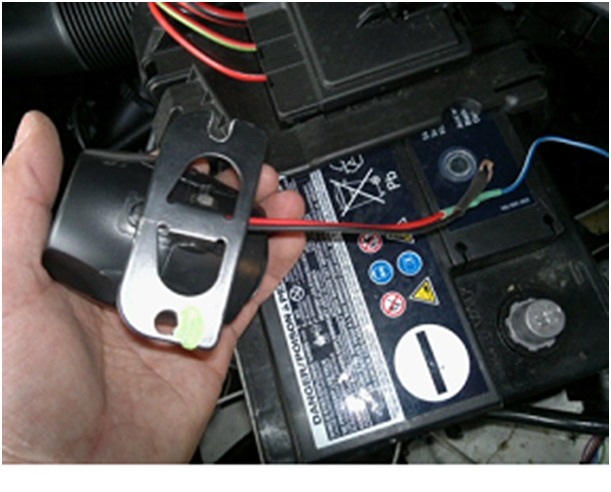

• устанавливают сирену, повернув ее раструбом вниз.

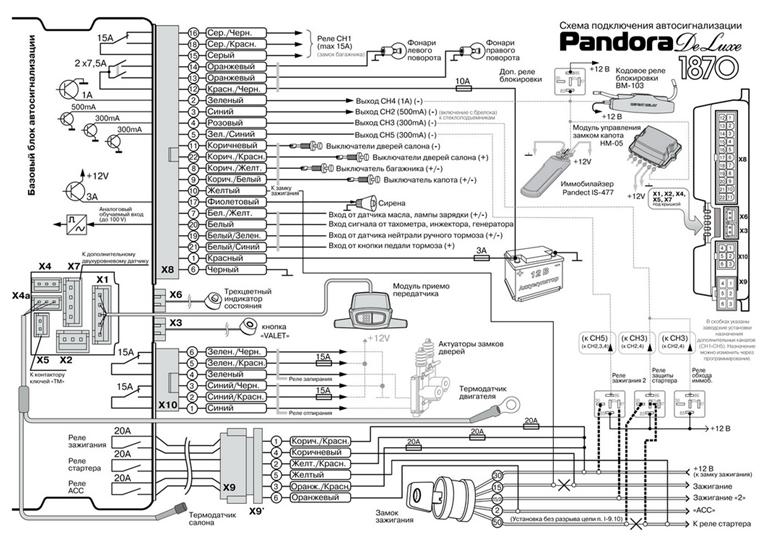

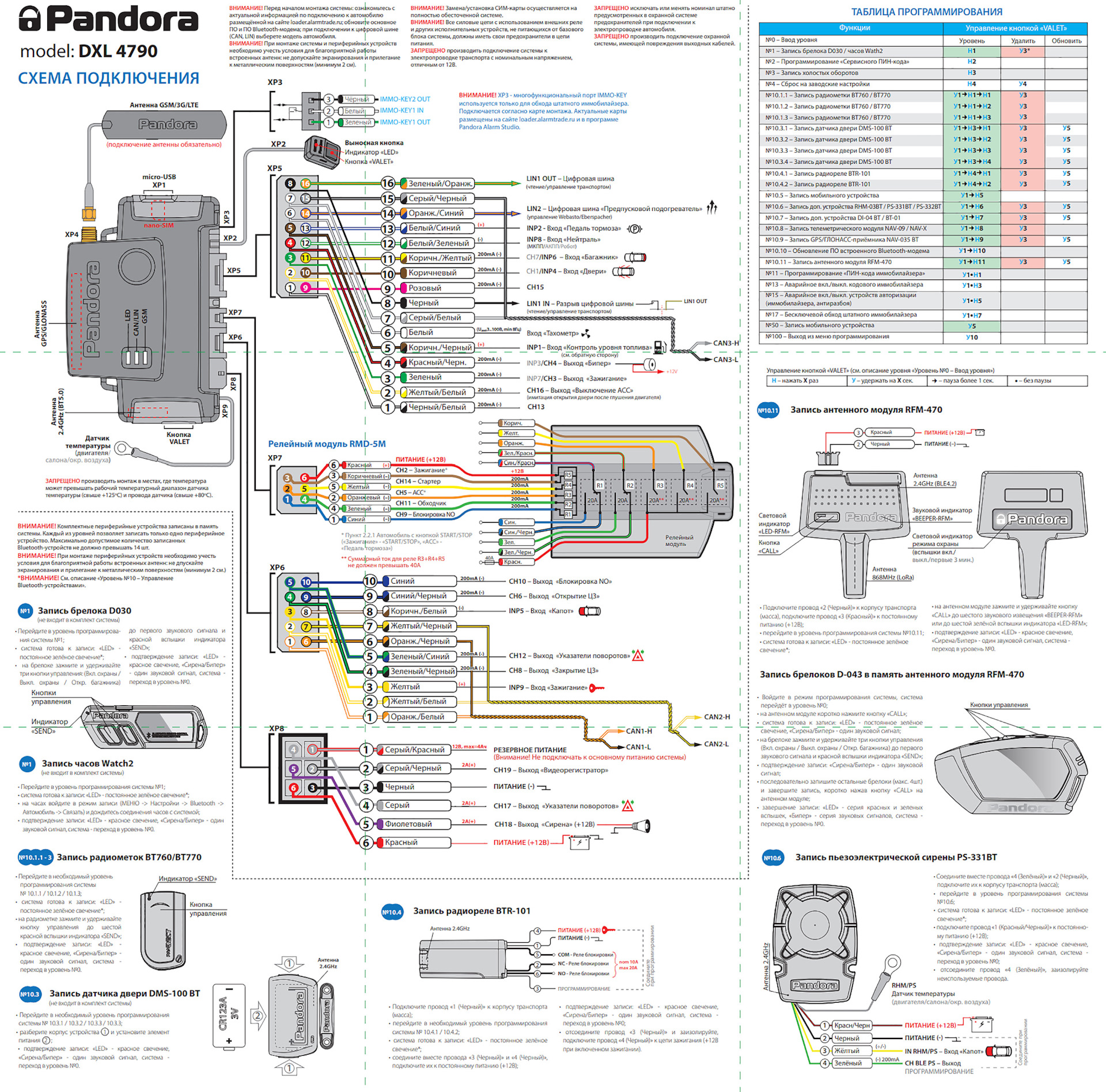

Схема подключения

Согласно содержащейся в инструкции схемы подключения, подсоединение компонентов системы к головному блоку осуществляется так:

• кабель световых индикаторов подключают к разъему Х8 (цепь оснащают отдельным предохранителем);
• положительный кабель концевого переключателя дверей соединяют с 12 пином;
• провод концевого переключателя капота подключают к 9 контакту, сигнализатора багажника — к 8 клемме;
• кабель датчика давления подсоединяют к пину 7 (полярность датчика при установке можно изменить);
• сигнальный кабель тахометра подключают к контакту 20 (импульсы должны подаваться бесперебойно, поэтому нужно внимательно отнестись к поиску места подсоединения);
• сигнальный провод концевого переключателя стояночного тормоза соединяют с контактом 19.

Плюсы и минусы

На основе отзывов покупателей комплекс ДХЛ 3000 имеет следующие достоинства:

• возможность регулировки температуры автозапуска с шагом 1ºС;
• наличие режима “тихой охраны” – уведомление поступает только на брелок;
• радиус действия около 100-150 м (в условиях плотной застройки в крупных городах – Москва, Санкт-Петербург);
• программная защита от ложных включений тревоги;
• набор датчиков, определяющих попытки буксировки или эвакуации автомобиля;
• штатный журнал событий, рассчитанный на 10 последних тревог или циклов снятия-постановки на охрану;
• стабильная работа в широком диапазоне температур.

Недостатки Pandora DXL 3000:

• встречаются бракованные брелоки, которые теряют связь с сигнализацией;
• имеются нарекания на силовой вход, который требует релейной развязки;
• высокое потребление электроэнергии брелоком (срок эксплуатации батареек ААА не превосходит 3-4 недель);
• завышенная цена (недостаток касался систем, поставлявшихся в 2010-11 гг. за 20-24 тыс. рублей).

ОСОБЕННОСТИ СИСТЕМЫ Pandora 3000

Базовый блок

• Диалоговый код повышенной секретности.
• Персональный ключ шифрования длиной 80-бит для каждого изделия, возможность его замены
самим пользователем.
• Высокая секретность ПИН-кода системы (четыре цифры) для изменения параметров системы.
• Отдельный индивидуальный ПИН-код для снятия системы с охраны.
• Ведение протокола событий в базовом блоке с записью события и точного времени в период
отсутствия связи с брелоком с ЖКИ для последующей передачи на брелок.
• Возможность использования однопроводного цифрового реле скрытой блокировки BM-103(M).
• Возможность подключения ключей «Touch Memory (ТМ)» или «iButton» для организации
дополнительных блокировок и управления сервисными режимами системы.
• Встроенный интегральный акселерометр для распознавания движения и ударов с адаптивными
алгоритмами обработки и регулировкой чувствительности с брелока.
• Возможность подключения дополнительного двухуровневого датчика.
• Контроль напряжения бортовой сети.
• Раздельные входы датчиков капота и багажника с возможностью изменения полярности.
• Улучшенный метод опроса датчиков, исключающий ложные срабатывания.
• Возможность высокоточного измерения температуры двигателя и салона с последующей
индикацией на дисплее брелока.
• Интеллектуальная функция «Поддержка зажигания».
• Интеллектуальный режим «Турботаймер» для охлаждения турбины автомобилей, ею
оборудованных.
• Возможность дистанционного запуска и прогрева двигателя по команде с брелока.
• Возможность автоматического запуска двигателя по суточному таймеру.
• Возможность автоматического запуска/останова двигателя по температуре двигателя.
• Возможность автоматического циклического запуска двигателя для прогрева через временные
промежутки.
• Предупреждения о скором останове автоматически и дистанционно заведённого двигателя,
возможность оперативного изменения времени прогрева с брелока.
• Десять таймерных каналов с гибким алгоритмом настройки включения и выключения по
событиям системы. Встроенные в базовый блок реле, слаботочные выходы и внешний релейный
модуль позволяют легко реализовать различные сервисные функции (дистанционное отпирание
багажника, поддержку зажигания, управление стеклоподъемниками, блокировкой и т.д.).
• Возможность гибкой организации блокировок с помощью таймерных каналов как НЗ, так и НР
контактов реле.
• Двухшаговое отключение охраны.
• Двухшаговое отпирание дверей.
• Режим охраны с работающим двигателем.
• Отложенная постановка на охрану.
• Автоматическая постановка на охрану.
• Учет задержки салонного освещения при постановке на охрану.
• Возможность реализации режима «Свободные руки» для постановки/снятия с охраны без
использования брелока (необходим иммобилайзер Pandect IS-471/475/477/577).
• Возможность программирования настроек системы посредством персонального компьютера
(необходим модуль USB RMP-01 и специальный кабель для подключения).
• Трехцветный индикатор состояния системы.
• Возможность программирования до четырех двусторонних брелоков.

..

Pandect X-3000

• Способ управления :
  • Бесконтактная метка
  • Брелок с ЖК дисплеем
  • Мобильное приложение
  • Мобильный телефон (GSM)
  • Штатный ключ от автомобиля (Slave)
• Автозапуск — Есть
• GSM — Есть

• GPS и ГЛОНАСС — Опция
• CAN интерфейс — Есть
• Брелок с ЖК дисплем — Есть (брелок LCD 705 для X-2010/2050/3000, DXL 3945 Pro)

Все характеристики

Реализация функции автоматического и дистанционного запуска двигателя от 2000 руб.

Охранная система Pandect X-3000, входящая в линейку микросигнализаций Pandora, имеет миниатюрный базовый блок специальной формы, интерфейсы 2CAN, GSM, 2,4 ГГц, LIN, а также функции автозапуска и дистанционного запуска двигателя.

Pandect X-3000 использует фирменный алгоритм Pandora, позволяющий обходить штатный иммобилайзер автомобиля без использования штатного ключа или его дубликата на большинстве современных автомобилей, представленных на российском рынке.

Для управления системой используется ЖК-брелок, а также специально разработанное приложение для операционной системы Android — Pandect Info. Кроме того, Pandect X-3000 может работать в упрощенном режиме с интернет-сервисом pro.p-on.ru.

Надежную противоугонную защиту обеспечивает противоугонная метка IS-850: только при наличии метки в радиусе приема система отключает блокировку двигателя и позволяет эксплуатировать автомобиль.

В системе используется тот же 2,4 ГГц-радиотракт, что и во флагманах — Pandora DXL 5000 PRO и Pandora DXL 3970 PRO — это гарантирует не только высочайшую надежность и защищенность, но и совместимость с новинками периферийного оборудования: RНM-6, NAV-035, а также часами Pandora RW.

В Pandect X-3000 присутствует сложный алгоритм распознавания аварии — обрабатывая сигналы с датчиков особым образом, система точно распознает ДТП и отправляет оповещения с указанием координат на заранее заданные номера телефонов.

Комплектация:

• Основной блок X2010 – 1 шт.
• Брелок LCD DXL705 black – 1 шт.
• Брелок IS-850 black – 1 шт.
• ЗИП крепежа X1000 – 1 шт.
• Основной кабель X2000 – 1 шт.
• Силовой кабель X2000 – 1 шт.
• Реле TRV4-L-12V-H-F – 1 шт.
• Микрофон MIC-33 – 1 шт.
• Кнопка BS2 – 1 шт.
• Релейный модуль RMD-8 – 1 шт.
• Печатная продукция
• Упаковка

Технические храктеристикии и параметры Pandect X-3000

• Способ управления :
  • Бесконтактная метка
  • Брелок с ЖК дисплеем
  • Мобильное приложение
  • Мобильный телефон (GSM)
  • Штатный ключ от автомобиля (Slave)
• Автозапуск — Есть
• GSM — Есть
• GPS и ГЛОНАСС — Опция
• CAN интерфейс — Есть
• Брелок с ЖК дисплем — Есть (брелок LCD 705 для X-2010/2050/3000, DXL 3945 Pro)
• Метка — Есть (IS-850 метка)
• Управление через веб-сайт и приложения для Android и iOS — Да
• Турботаймер — Есть
• Управление предпусковыми подогревателями — Есть

• SLAVE-режим — Есть
• SLAVE-режим с доп. защитой — Есть
• Радиореле блокировки — Опция RR-100, RHM-02
• Датчик удара/наклона/движения — Есть
• Цифровое реле блокировки — Опция BM-105
• Диалоговый код — Есть
• mini или micro-USB порт — Есть
• Релейный модуль запуска — Есть (RMD-8 модуль расширения)
• Поддержка Pandora CLONE — Есть
• Тип GSM-модуля — 2G

Программы и инструкции для Pandect X-3000

• Прошивка X-3000 (файл pld), версия 2.07 от 14.11.2016.zip
• Инструкция по эксплуатации.pdf
• Таблица Статусов и Команд от 29.03.2017.pdf
• Pandora Alarm Studio
• Pandora DXL Loader

Вопросы и ответы по Pandect X-3000

В этом разделе мы помогаем Вам подобрать сигнализацию к Вашему автомобилю. Технические консультации в данном разделе не предоставляются. Для консультации по техническим вопросам обращайтесь в техподдержку по бесплатному номеру 8-800-700-17-18.

Часто задаваемые вопросы и полезные статьи:

• Что будет с гарантией на мой автомобиль?
• Зачем разбирать штатный ключ для подключения автозапуска?
• Будет ли бесключевой обход средствами Pandora, Pandora CLONE?
• Сколько денег уходит в месяц на GSM-связь с сигнализацией?
• В чем отличие между различными охранными системами Pandora?

Прошивка пейджера

Для исключения записи дополнительных брелков злоумышленниками требуется замена пин-кода. Такая перепрошивка проводится с помощью кнопки «валет» и пульта сигнализации.

Все действия выполняются в режиме без охраны.

1. Вводим старый пин-код – по очереди нажимаем «валет» нужное количество раз, следующую цифру набираем только после подтверждающего красного сигнала. В конце лампа загорится зелено-красным цветом.
2. Для смены кода выходим на 11 подуровень – нажимаем «валет» 11 раз.
3. Проверяем правильность действий – при каждом нажатии на клавишу брелка «Valet» будет заиграться красным.
4. Меняем пин – нажимаем ещё раз «валет», затем вводим код клавишей брелка, каждой цифре соответствует определённое количество раз (1, 2, 3 и т.д.). При нажатии диод будет загораться красным, подтверждение тоже отмечается сигналом лампочки.
5. Нажимаем «Valet» и повторяем пин-код.
6. Пароль введён – кликаем «валет» и наблюдаем зелено-красный сигнал.

ПОКАЗАНИЯ ТРЕХЦВЕТНОГО СВЕТОДИОДНОГО ИНДИКАТОРА СОСТОЯНИЯ

• Одиночные короткие красные вспышки – система в режиме охраны;
• непрерывно светится красным – система готовится к автопостановке на охрану, пассивной
постановке на охрану, включен режим «Свободные руки», включен режим «Паника»;
• поочередно мигает красным и зеленым – система снята с охраны, но иммобилайзер включен;
• погашен – система снята с охраны, иммобилайзер отключен или система в режиме технического
обслуживания (при выключенном зажигании);
• непрерывно светится зеленым при включенном зажигании – система в режиме технического
обслуживания;
• одна зеленая вспышка – включение таймерных каналов;
• одна оранжевая вспышка – нажатие кнопки «VALET» ;
• две красные вспышки при снятии с охраны*– было срабатывание тревоги от датчика открывания
двери;
• три красные вспышки при снятии с охраны* – было срабатывание тревоги от включения
зажигания или от датчика движения;
• две зеленые вспышки при снятии с охраны* – было срабатывание тревоги от датчика удара;
• три зеленые вспышки при снятии с охраны*– было срабатывание тревоги от дополнительного
датчика;
• две оранжевые вспышки при снятии с охраны* – было срабатывание тревоги от датчика
открывания капота или багажника;
• три оранжевые вспышки при снятии с охраны* – было падение напряжения бортовой сети
автомобиля ниже критического уровня;
• одиночные зеленые вспышки – система в режиме «Anti-Hi-Jack».

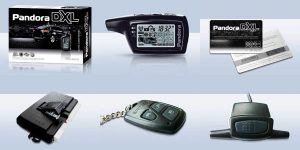

КОМПЛЕКТНОСТЬ ПОСТАВКИ

1. Базовый блок 1шт.
2. RF-модуль с кабелем 1шт.
3. Основной брелок дистанционного управления c ЖК-дисплеем 1шт.
4. Кожаный чехол для брелока с ЖК-дисплеем 1шт.
5. Дополнительный брелок дистанционного управления (трехкнопочный) 1шт.
6. Основной кабель 1шт.
7. Кабель центрального замка 1шт.
8. Датчики температуры двигателя и салона с кабелем 1шт.
9. Кабель с трехцветным светодиодным индикатором состояния1шт.
10. Кабель с кнопкой «VALET» 1шт.
11. Провод реле блокировки 2шт.
12. Разъем контактора ТМ-ключа с проводом 1шт.
13. Разъем дополнительного датчика с проводом (опционально) 1шт.
14. Концевой выключатель 2шт.
15. Провод концевого выключателя 2шт.
16. Винт-саморез O 4,2х13 5шт.
17. Пластиковая стяжка 120 — 150 мм 2шт.
18. Контакт заземления 3шт.
19. Руководство по эксплуатации 1шт.
20. Руководство по монтажу 1шт.
21. Краткое руководство 1шт.
22. Пластиковая карточка с индивидуальным секретным кодом 1шт.
23. Упаковка 1шт.

Функции

Противоугонная система Пандора имеет следующие функциональные возможности:

• активация и отключение охранных функций с помощью отдельных кнопок брелока;
• автозапуск двигателя по команде пользователя;
• автоматическое включение мотора по заданному времени и температуре двигателя;
• автозапуск двигателя через равные промежутки времени;
• турботаймер, используемый для равномерного охлаждения корпуса турбины;
• поддержка работы системы зажигания при отсутствии ключа в замке;
• возможность включения охранного режима с работающим силовым агрегатом;
• двухэтапное отключение защитного режима и отпирание дверных замков;
• автоматическое возобновление охранных функций после случайного отключения;
• возможность выбора разных мелодий для оповещений;
• возможность установки дополнительных модулей, выпускаемых компанией Пандора.

Преимущества и недостатки

К преимуществам рассматриваемой системы относятся такие качества:

• возможность тонкой настройки температуры автозапуска;
• наличие функции бесшумной охраны (без срабатывания сирены);
• увеличенный радиус действия брелока;
• интеллектуальная защита от ложных срабатываний;
• наличие датчиков, реагирующих на попытку эвакуации машины;
• корректная работа в условиях высоких и низких температур.

К недостаткам сигнализации пользователи относят такие моменты:

• частые перебои в работе брелоков;
• необходимость оснащения силового входа дополнительными реле;
• повышенное потребление энергии брелоками;
• высокая цена.

Как обновить прошивку?

Алгоритм заливки новой версии прошивки Pandora DXL 3000:

1. Осуществить подключение базового блока через шнур (другим способом прошивка не меняется). Вставить в гнезда индикаторный диод и кнопку Valet.
2. Запустить предустановленную на компьютер программу Pandora DXL Loader.
3. Войти в режим программирования, введя Pin-код (по умолчанию 1111). Ввод осуществляется нажатиями на клавишу сервиса, между цифрами следует давать паузу более 1 секунды.
4. Дождаться определения типа сигнализации и версии программного обеспечения, которые отобразятся в правом верхнем углу диалогового окна.
5. Скачать свежую версию софта с сайта производителя.
6. Нажать кнопку “Загрузить”, во всплывшем окне выбрать опцию “Загрузка прошивки”.
7. Подобрать сохраненный дистрибутив прошивки, файл имеет расширение *. pld.
8. После этого откроется дополнительное окно, в котором требуется дать разрешение на замену программного обеспечения. В процессе “заливки” нового софта категорически запрещено отключать блок или компьютер. Обновление длится до 15-20 минут.
9. После успешного завершения процедуры требуется закрыть информационное окно.
10. Отключить на несколько секунд кабель от базового блока, программу закрывать не следует. Снова установить на место кабель и приступить к изменению параметров сигнализации, поскольку они возвращены на заводские установки.

Пошаговая визуализация обновления прошивки Pandora DXL 3000 приведена на серии фото:

Подключение к персональному компьютеру и программирование

Как и для любого другого внешнего устройства, для подключения нашей системы к компьютеру нужен mini USB кабель. Подключение к блоку питания осуществляется посредством светодиодного индикатора и кнопки «Valet». При этом, при подключении базового блока, подключения внешнего питания автосигнализация Пандора dxl 3000 не требует.

После успешного подключения светодиодный индикатор начинает светиться красно – зеленым цветом. Затем необходимо запустить установочный файл, который называется «Pandora dxl loader». При включении запрашивается сервисный пин-код. Пин-код установлен по умолчанию.

Отдельно следует обратить внимание на процедуру введения пин-кода. Чтобы ввести цифры пин-кода, используется кнопка «Valet»

Для каждой из цифр необходимо нажимать данную кнопку ровно столько раз, сколько составляет указанная цифра, и паузы при нажатии не должны превышать секунду. В противном случае автосигнализация Pandora 3000 будет расценивать это как переход к другой цифре, и ввод пин-кода будет неверным. По окончании ввода цифры появится красная вспышка, после чего можно переходить к вводу следующей цифры. После ввода последней цифры сначала появиться красная вспышка, что значит ввод цифры закончен, а потом зеленая, что значит пин-код введен. После ввода пин-кода система начинает программирование. После установки и запуска в верхнем правом углу можно будет увидеть версию прошивки для блока.

Обновление прошивки

Если у Вас установлена старая версия прошивки, рекомендуется ее обновить. Последние версии прошивки можно скачать с любого сайта, но лучше использовать проверенный, такой как

Это процесс несложный, просто нажимаете кнопку «Загрузить», после чего в открывшемся окне выбираете пункт «Загрузка прошивки». Файл настройки автосигнализация Pandora dxl 3000 имеет расширение .pld. После скачивания в программе «Pandora dxl loader» выбираем этот файл и нажимаем кнопку «Загрузить», после чего установка обновлений начнется автоматически

Процесс установки обновлений не должен прерываться, поэтому важно не отключать от компьютера наш блок. После установки обновления можно закрыть информационное окно, но основное необходимо оставить открытым

Чтобы выйти из режима смены программного обеспечения, вынимаем на несколько секунд кабель, после чего вставляем обратно. Обновление прошивки не является обязательным моментом, поэтому без него можно обойтись и сразу приступать к настройке системы после подключения блока.

Основные моменты установки автосигнализации

Компания Pandora Trade является ведущим разработчиком автомобильных систем безопасности в России. Представитель нового поколения таких систем — автосигнализация Pandora dxl 3000, отличается уменьшенным основным блоком, автозапуском и считается системой премиум-уровня. Имеет десять независимых каналов с различными условиями программирования. Управление системой происходит с помощью компактного ЖК брелока с двухсторонней связью и установленным RF – модулем измененного типа, благодаря чему дальность связи увеличивается в несколько раз.

Система обладает повышенными условиями безопасности благодаря возможности аварийного отключения и перепрограммирования системы и двум секретным пин-кодам, которые хранятся на защищенной пластиковой карте, покрытой специальной пленкой. Также автосигнализация Пандора 3000 имеет и другие преимущества: используется многоступенчатая диалоговая авторизация с собственными уникальными ключами шифрования. Таким образом, система полностью защищена от взлома путем извлечения электронного кода при помощи программы взлома граббер.

Как самостоятельно установить сигнализацию

Подготовка к монтажу

Для установки сигнализации не потребуется множество каких-то дополнительных инструментов, а только лишь стандартные:

• Набор отверток с различными типами наконечников
• Нож
• Ножницы
• Проволока
• Паяльник
• Дрель.

Если не желаете снимать приборную панель, то установить систему можно в моторном отсеке под шумоизоляцией, в области педального узла

Очень важно для этого поместить реле блокировки где-нибудь возле замка, а датчик удара, который имеет автосигнализация Пандора dxl 3000 в своей штатной комплектации, прикрепить к рулевой колонке при помощи пластиковых хомутов

Если разборка приборной панели для установки сигнализации не представляет сложностей, то для начала ее необходимо аккуратно снять, после чего блок прикручивается к стенкам моторного отсека, а реле блокировки размещается между двумя воздуховодными отростками. Для более оптимальной установки всех составляющих системы используется другой способ, при котором снимаются все панели. В таком случае сигнализация может располагаться в любом месте как салона, так и кузова. При этом сирена должна помещаться под аккумуляторной площадкой, для чего необходимо концевик багажника поместить рядом с замком, а с правой стороны от указателя капота расположить концевик капота, при этом концевики капота и багажника лучше развести друг напротив друга для удобства установки.

Далее автосигнализация Pandora 3000 требует тщательного и внимательного отношения к монтажу электрооборудования. Необходимо развести проводку, после чего с помощью изоленты все провода этого сектора объединяются со штатной проводкой.

Также необходимо подобрать подходящее место, где будет располагаться блок. Лучше всего отдать предпочтение труднодоступному месту подальше от прочей электроники.

На последнем шаге установки сигнализации необходимо установить датчик удара. Важным моментом при установки является то, что выключатель от сигнализации должен быть незаметен со стороны, и в то же время легкодоступен, поэтому необходимо детально продумать, где Вы будете его прятать. Лучше всего прятать выключатель там, где не будет другой электроники, чтобы она не заглушала прием сигнала

Самостоятельная установка сигнализации не такое уж сложное дело, но важно не забыть отключить аккумулятор

Также следует уделить внимание фарам, так как при попытке угона автосигнализация Pandora dxl 3000 подает сигнал фарами. Сначала определите полярность, после чего проводится проводка к потребителям, и уже потом подключаются концевики багажника и капота, как было указано ранее

Установка RF – модуля и индикатора состояния системы

Внимательно отнеситесь к установке RF – модуля, поскольку от этого зависит качество и дальность связи.

Модуль следует монтировать в таком месте, чтобы удаление его от металлических частей было наибольшим. Рекомендуемое специалистами место – лобовое стекло.

Рядом с модулем не должны располагаться элементы обогрева стекла!

Проводка укладывается под элементами обшивки салона.

Индикатор состояния охранной системы представляет собой светодиод и световыми сигналами разного цвета реагирует на команды охранной сигнализации. Его рекомендуют установить таким образом, чтобы он был хорошо заметен водителю и при поездке и снаружи автомобиля, когда автосигнализация Пандора 3000 включена на охрану.

Наиболее удобным местом для этого считается приборная панель, в которой делают небольшое отверстие.

После окончания монтажа, сигнализация должна быть запрограммирована.

Установка автосигнализации с алгоритмом работ

Устанавливать Пандору нужно в такой последовательности:

1. Салон автомобиля подготавливается к монтажу. Снимается обшивка стоек и панель приборов. Бортовая сеть отключается от аккумулятора.
2. Блок управления фиксируется за «приборкой» с помощью шурупов. Их необходимо качественно затянуть, чтобы избежать дребезжания и преждевременного выхода из строя элемента.
3. Радиомодуль закрепляется на зеркале заднего вида, а проводка прокладывается за обшивкой. При возможности ее желательно закрепить с помощью стяжек или специальных фиксаторов.
4. Кнопка «Валет» выводится в отсек с предохранителями.
5. Монтируются основные датчики и остальное навесное оборудование. Сирена крепится саморезами под капотом, а температурный сенсор размещается на двигателе. Если поместить его в другом месте, то контроллер будет получать искаженные данные.
6. Выполняется подключение сигнализации к центральному замку (ЦЗ). Если он не установлен на автомобиль, то его нужно докупить. Без ЦЗ (центрального замка) невозможно настроить правильную работу оборудования.
7. Устанавливаются концевые выключатели на двери, багажник и капот.

Какими ещё полезными функциями оснастили разработчики радиопередатчик для управления «Пандорой»

Ещё большая часть пользователей может отыскать в модели нового типа те характеристики, которые были присущи устройствам, выпускаемым ранее. Этим детали являются просто неотъемлемыми для любой двусторонней системы ряда систем защиты «Пандора». Например, в новой конструкции остались на месте индикаторы светодиодного типа, регулирующие состояние охраны – это вполне разумное решение со стороны создателей автосигнализации. Пользователем может быть без малейшего промедления оценено то, как функционирует автоконтроль канала, с которым связана обратная связь: в том случае если возникают вспышки зелёного светодиода, то это означает, что активирован режим охраны, радиопередатчик связан с основным блоком, попыток посягнуть на машину не зафиксировано. Индикатор, светящийся красным светов, способен предоставлять информацию для хозяина авто о возникновении ситуации нештатного характера. Допустим, с транспортным средством была разорвана связь, была пропущена тревожная ситуация, когда авто находилось под надёжной защитой. Также индикатор может оказаться напоминанием того, что транспортное средство необходимо обезопасить, приведя в активность защитный режим.

Большое количество изменений коснулось функционирования самого брелока. Они предназначались для повышения эргономики в процессе эксплуатации. Были внесены поправки для того, чтобы избавиться от нелогичных схем пропуска к функциям быстрого доступа. Изменился алгоритм вызова каждой функции меню пользователя. Ещё разработчики добавили в DXL индикацию отсутствия радиосвязи пульта дистанционного управления с главной базой, которая выводится на жидкокристаллический индикатор: на этот раз, когда связь пропадает, активируется не один лишь светодиод красного цвета, но сам жидкокристаллический экран будет оповещать пользователя, показывая мерцающие небольшого размера изображение антенны.

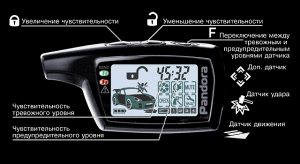

Двусторонний брелок с жидкокристаллическим дисплеем с возможностью отображения в режиме реального времени всех событий:

• Включение и выключение режима охраны разными кнопками. • Контроль состояния 11 независимых зон охраны. • Встроенный в брелок виброзвонок. • 16 мелодий звуковых оповещений. • Автоматическая люминесцентная подсветка ЖК-дисплея. • Подтверждение длительных нажатий кнопок вибросигнализатором. • Индикация степени разряда батареи. • Индикация текущего времени, будильника. • Возможность индикации температуры двигателя и температуры в салоне. • Возможность индикации напряжения аккумуляторной батареи. • Возможность оперативной дистанционной настройки чувствительности предупредительного и тревожного уровней встроенного датчика удара. • Возможность оперативной дистанционной настройки чувствительности встроенного датчика движения. • Удобный алгоритм выбора функций по активным пиктограммам на дисплее. • Дальность связи с процессорным блоком свыше 1800 м в зоне видимости. • Возможность просмотра 10 последних событий с указанием времени и события. • Быстрый доступ к дистанционному запуску двигателя. • Автоматический запуск/останов двигателя по времени и по температуре двигателя. • Автоматический контроль зоны радиопокрытия канала извещения. • Увеличенный срок службы батареи типоразмера ААА.
