Инструкция по эксплуатации и установке сигнализации tomahawk tz (tw)-9020

Функциональная оснащенность

Обратная диалоговая связь с радиусом действия до 1200м;
Автозапуск двигателя с возможностью настройки в зависимости от температуры двигателя или по таймеру;
Отключение неисправной охранной зоны;
До четырех дополнительных каналов управления;
Автоматическая постановка на охрану;
Блокировка двигателя;
Управление и программирование центрального замка;
Турботаймер;
Иммобилайзер;
Дистанционный опрос состояния датчиков.

Среди всего этого многообразия несколько функций заслуживают отдельного упоминания.

Автозапуск двигателя позволяет на расстоянии запустить двигатель автомобиля для того, чтобы в холодное время года можно было сесть в уже прогретый салон и сразу начать движение, не дожидаясь прогрева мотора.

Кроме того, при постановке на охрану в случае неисправности одной из охранных зон владелец сможет узнать, какая из них нуждается в осмотре и ремонте.

Прочие функции также востребованы, хотя и не всегда применяются. Следует отметить, что конкуренты, например, сигнализации Центурион, Фараон, Мангуст предлагают аналогичные модели с таким же списком функций, поэтому конкуренция в этом сегменте весьма высока.

Основные возможности

Список возможностей сигнализации Томагавк 9020:

Наличие обратной связи обеспечивает возможность мониторинга состояния системы. Все данные касательно работы противоугонного комплекса отображаются на дисплее основного брелока в виде индикаторов и надписей. По символам экрана можно расшифровать срабатывание режима тревоги в отсутствие водителя, а также работу опций сигнализации.
Охрана транспортного средства по периметру кузова. Для защиты авто используются концевые переключатели, силовые входы системы зажигания, блокировка двигателя и т. д. Кроме того, в данной модели используется дополнительный иммобилайзер, позволяющий предотвратить несанкционированный пуск силового агрегата.
Возможность управления сигнализацией без использования брелока. Если устройство сломается или в нем выйдет из строя элемент питания, то для включения и отключения режимов защиты может применяться персональный пароль. Код должен быть известен только автовладельцу.
Автовозврат в режим охраны. Если произойдет случайное отключение защиты, система автоматически активирует ее через 30 секунд. Определить это сигнализация сможет по сигналам датчиков. Если ни одна дверь за 30 секунд после отключения охранного режима не открылась, это будет расценено системой как случайная деактивация.
Возможность бесшумного включения защиты, а также охрана авто без тревожных сигналов. В первом случае активация функции производится без звуковых сигналов подтверждения. Во втором при срабатывании охраны сирена не включается, но информация об этом передается на коммуникатор с дисплеем.
Дистанционная настройка контроллера удара. Параметры чувствительности датчика могут быть отрегулированы самостоятельно с использованием брелока. Пользователь может изменить настройку работы предупредительной и тревожной зоны.
Возможность управления штатным центральным замком автомобиля.
Наличие подсветки дисплея делает процедуру управления и настройки сигнализацией более упрощенной в темное время суток.
Возможность управления дверными замками при активации и отключении зажигания.
Индикация уровня температуры в салоне транспортного средства. Данные отображаются на экране основного пейджера.
Наличие энергонезависимой памяти системы. Если произойдет отключение питания блока управления, при его дальнейшей активации сигнализация вернется в прежнее состояние. При попытке демонтажа охранного комплекса произойдет блокировка силового агрегата, поэтому даже в случае взлома угнать автомобиль не получится.
Наличие режимов «Паника» и «Антиограбление». В первом случае по команде с пейджера производится активация сигналов тревоги и внешних световых приборов. Это позволяет обозначить транспортное средство как охраняемое и отпугнуть от него потенциальных угонщиков. Опция «Антиограбление» используется для блокировки мотора по команде пользователя в случае насильственного захвата авто.
Функция «Поиск» позволяет включить временно внешние световые устройства, что дает возможность пользователю найти автомобиль, оставленный на большой парковке.
Наличие режима «Турботаймер». Его суть заключается в том, что после отключения системы зажигания силовой агрегат машины работает несколько минут на холостых оборотах. Время действия двигателя настраивается пользователем. Это позволяет не допустить быстрого износа конструктивных компонентов мотора.

Как пользоваться

Инструкция по эксплуатации, приложенная к оборудованию, содержит описание функций сигнализации. Отдельные разделы посвящены управлению оборудованием при помощи коммуникатора. Документация содержит советы по автоматическому или дистанционному пуску, а также по аварийному отключению охраны. В руководстве приведен алгоритм установки и настройки компонентов.

Обозначение кнопок и символов

На головном пульте расположены 5 кнопок, отмеченных иконками. В документации имеется таблица с возможными комбинациями клавиш (для включения основных и дополнительных функций).

Вспомогательный пульт не оснащается кнопкой F, предназначенной для регулировки параметров, отображаемых на табло.

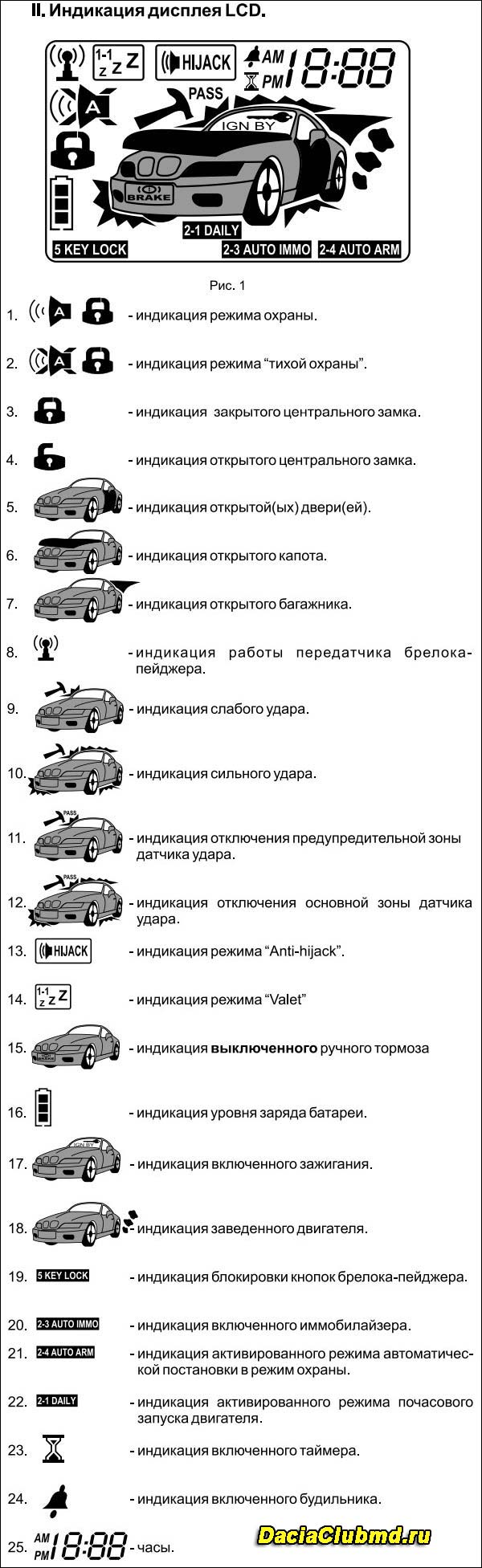

На дисплее имеются пиктограммы, отображающие сработавшие зоны охраны, а также позволяющие определить режим работы охранного комплекса. Дополнительные значки указывают на включение вспомогательных режимов.

Программирование брелока

Приложенная к Томагавк 9020 инструкция включает раздел по программированию дополнительного пульта:

Отключить цепи поддержки воспламенения рабочей смеси, а затем последовательно надавить на клавишу входа в режим программирования 7 раз.
Активировать цепи зажигания, комплекс подаст 7 гудков сиреной, указывая на готовность к записи кодов устройств управления. Одновременно производится очистка памяти, водителю требуется запрограммировать как старые, так и новые устройства.
Для сохранения брелока в память необходимо комплексно утопить кнопки управления охранными функциями (отмечены иконками замков с замкнутой и отстегнутой дужкой). Запись устройства сопровождается соответствующим числом гудков сиреной. Всего в памяти сохраняются коды 4 пультов, при попытке записи пятого устройства из ячейки удаляется первый брелок.
Произвести настройку коммуникаторов (запрограммировать часы или таймер).

Как настроить автозапуск

Предварительная настройка автозапуска выполняется в процессе программирования процессорного блока сигнализации Tomahawk TW 9020. Водитель устанавливает продолжительность цикла прогрева и пороговое значение температуры, при которой производится пуск. Дополнительно настраивается время работы стартера и программируется методика контролирования работы мотора (по тахометру или напряжению в сети). Рабочие таблицы с рекомендациями приведены в руководстве по эксплуатации.

Чтобы настроить автозапуск на сигнализации по времени требуется удержать в нажатом состоянии кнопку с пометкой в виде разомкнутого замка. После подачи сигнала (или переключении свечения диода на зеленый цвет) выполняется воздействие на кнопку с иконкой запертого замка. Контрольный диод начнет работать сериями по 2 вспышки, запуск мотора производится ежесуточно или через каждые 1, 2 или 4 часа. Прогрев по температуре сигнализация не поддерживает.

Изменение кода доступа

В инструкции по применению приведен алгоритм изменения пароля, который используется для отключения охранного режима и для выключения функции противодействия ограблению. По умолчанию установлено значение 11, для его изменения требуется предварительно включить в настройках блока режим деактивации паролем. Для корректировки кода требуется нажать на клавишу настройки 4 раза, а затем подать питание в цепи головного блока поворотом ключа в замке. Комплекс подаст 4 сигнала сиреной.

Затем владелец коротко нажимает на клавишу программирования, после чего вводит число при помощи кнопок брелока (в диапазоне от 1 до 4). Каждой кнопке соответствует своя цифра, таблица приведена в прилагаемой к комплексу Tomahawk TZ-9020 инструкции. Для ввода второго регистра снова нажимается кнопка программирования, ввод цифр подтверждается гудком сирены.

Брелок TZ 9020

В комплекте поставляется два пульта управления: главны и запасной. Первый оборудован пятью клавишами, отвечающими за основные и вторичные опции. Дополнительный брелок имеет меньший функционал, однако это не мешает управлению охранной системой.

На головном модуле индикация выполнена в форме ЖК-дисплея, где отображаются значки состояния системы, возможные ошибки, текущее время и показатели температурных датчиков автомобиля. Запасной ключ имеет только двуцветный диод.

На этой странице можно скачать или посмотреть полное руководство по эксплуатации брелков на русском языке.

Подготовка для АКПП и МКПП

Перед использованием автозапуска без водителя необходимо предотвратить начало движения автомобиля. На машине с коробкой – автомат это условие выполняется перестановкой рычага в положение парковки (не переключив рычаг, нельзя будет вынуть ключ из зажигания).

Если на автомобиле установлена механика, то нейтраль нужно выставлять в ручном режиме перед каждым автозапуском и включать ручной тормоз.

Установите режим постановки на охрану с запиранием дверей.

Нажмите клавишу «Оверрайд» восемь раз.
Клавиша «Закрытый замок» — функция выключена. «Открытая дверь», «Багажник», «Перечёркнутая сирена» — включена.

Включите режим работы парковочных огней при автозапуске.

Кнопка «Оверрайд» нажмите девять раз.
«Закрыть машину» — первый вариант работы.
«Открытый замок» — второй способ.
«Багажник», «Перечёркнутый динамик» — выключено.

Функция закрытия дверей после дистанционного глушения мотора устанавливается так.

«Оверрайд» нажмите десять раз.
Клавиша «Закрытый замок» — выключена.
«Открытый замок», «Багажник», «Перечёркнутая сирена» — функция включена.

Дистанционный запуск двигателя с брелка Tomahawk TW 9020

Противоугонная система Томагавк ТВ 9020 позволяет использовать для автозапуска, как основной брелок, так и дополнительный. Как включить с брелка двигатель автомобиля рассмотрим ниже.

Зажмите клавишу «Открытый замок/ ключ».
Если используете основной пульт, то дождитесь звукового сигнала. Светодиод дополнительного брелока загорится зелёным цветом.
Следующее действие выполните в течение трёх секунд. Кратковременно нажмите «Открытый замок/ ключ».
Двигатель машины должен завестись.
Глушение мотора осуществляется по такому же порядку действий.

Узнайте как делается правильно настройка брелка Томагавк.

Tomahawk 9010

Модель TW-9010 имеет хорошие технические характеристики и функциональные возможности, но при этом у нее достаточно низкая стоимость. Дистанционное управление функциями авто осуществляется с помощью брелока.

Руководство по эксплуатации

В комплекте с охранной системой Tomahawk TW-9010 идут рекомендации пользователя, в котором описаны основные ее функции, а также прилагается инструкция по .

Основные функции системы

Данная автосигнализация TW-9010 является бюджетным вариантом, но при этом имеет ряд основных функций, которые обеспечивают надежную защиту:

противоугонные функции антиграббера и антисканера;
обратную связь через программируемый брелок с ЖК-экраном;
, дверей, багажника;
автоматическую, тихую, аварийную постановку и снятие с охраны;
встроенный иммобилайзер;
программируемое ;
различные режимы охраны;
автозапуск.

Перечислены основные функции, но модель TW-9010 оснащена множеством дополнительных, облегчающих водителю управление автомобилем.

Автосигнализация Tomahawk TW-9010

Tomahawk tw 9020 инструкция по эксплуатации

Для надежности прочитайте инструкцию для автосигнализации Tomahawk TW-9020 перед тем, как начать ее использовать.

Стоит обратить внимание: Брелоки дистанционного управления продолжают функционировать после аварийной постановки или снятия с охраны

Основные характеристики Tomahawk TW-9020:

Блокировка угнанного авто: Да;

Датчик удара: Двузонный пьезоэлектрический;

Динамический код: KeeLoq;

Охрана периметра: Да;

Охрана при запущенном двигателе: Да;

Бесшумная постановка и снятие с охраны: Да;

Обход зоны неисправности: Да;

Ручная постановка на охрану: Да.

В мануале Tomahawk TW-9020 содержатся ответы на часто задаваемые вопросы: комплектация, функциональные возможности системы, постановка и снятие с охраны, дистанционный запуск и глушение двигателя, опрос состояния, описание основных и программируемых функций, функции брелока-пейджера, подключение устроства к основному блоку, схемы подключения.

Как пользоваться

Обозначение кнопок и символов

Программирование брелока

Приложенная к Томагавк 9020 инструкция включает раздел по программированию дополнительного пульта:

Отключить цепи поддержки воспламенения рабочей смеси, а затем последовательно надавить на клавишу входа в режим программирования 7 раз.
Активировать цепи зажигания, комплекс подаст 7 гудков сиреной, указывая на готовность к записи кодов устройств управления. Одновременно производится очистка памяти, водителю требуется запрограммировать как старые, так и новые устройства.
Для сохранения брелока в память необходимо комплексно утопить кнопки управления охранными функциями (отмечены иконками замков с замкнутой и отстегнутой дужкой). Запись устройства сопровождается соответствующим числом гудков сиреной. Всего в памяти сохраняются коды 4 пультов, при попытке записи пятого устройства из ячейки удаляется первый брелок.
Произвести настройку коммуникаторов (запрограммировать часы или таймер).

Как настроить автозапуск

Изменение кода доступа

Разные варианты схем

Силовой клеммник сигналки Tomahawk tz 9020 содержит 6 контактов. Базовая схема для них показана ниже:

Стрелками здесь обозначены Т-образные подключения. «Красный» провод, согласно инструкции, лучше соединить с «30-м» контактом. Пред-колбу, показанную на схеме, тогда не устанавливают.

«Синий» шнур можно подключать не к линии «ACC», а к реле обходчика, что на практике обычно и делают. Еще ваша автосигнализация может быть настроена дополнительно, и тогда указанный провод станет эмулировать одну из двух линий: «IGN 1», добавочная линия стартера.

«Желтый» шнур в любом случае подключают к контакту «15». В разрыв стартерного кабеля пойдут «черно-желтые» провода. «Тонкий» провод, притом, соединяют с клеммой замка. Если «черно-желтые» кабели перепутать, завести мотор нельзя будет даже с ключа.

Допустим, в штатной проводке присутствуют две линии стартера. Сигнализация тогда подключается так:

У некоторых авто есть особенность – в одну из двух линий ток должен подаваться раньше, чем в другую. Тогда «разрывать» нужно вторую цепь, а к первой подключаются «Т-образно». Настройка для рассмотренного случая выполняется так: опция «1», связанная с автозапуском, получает значение 4. Если линии срабатывают одновременно, используйте значение 3.
