Схема подключения домофона: прокладывание провода, монтаж и подключение трубки

Функциональность устройства

В квартиру подается звуковой сигнал.

Хозяин объекта, пребывающий в помещении, получает возможность контролировать ситуацию, что возникает на лестничной клетке, визуально.

Ведется фотосъемка прибывших гостей, которые попадают в обзор.

Появляется возможность вести переговоры с новоприбывшими. Для этого в комплект устройства включены:

динамик;
микрофон.

Есть и такие модификации видеозвонков, что осуществляют видеосъемку с момента срабатывания датчика движения. Кроме того, хозяин квартиры сможет наблюдать за всем происходящим на лестничной площадке, что находится перед его дверью. Ему представляются события по Интернету.

Устройство запускается после нажатия кнопки

Для удобства электронные звонки снабжают подсветками, что включаются в темноте. Еще в комплект может входить встроенный автоответчик. С его помощью посетители имеют возможность оставлять для домовладельцев сообщения.

Дополнительные достоинства таких систем ощущают семьи, где есть маленькие дети. Родители подключают звонок, например, к телефону. Если требуется, звуковое оповещение отключается, и тогда оно не будит малыша.

Информацию о посетителях может передаваться на экран мобильного устройства. Способствует общению пришедших с теми, кто находится внутри объекта, встроенный микрофон. Так что нет потребности открывать дверь нежеланным или случайным посетителям.

Сравнение со старыми системами наблюдения

Продолжают оставаться старые системы наблюдения, когда присутствуют только обычный глазок и звонок. Пришедший гражданин обязательно заметит, как находящийся в квартире наблюдает за ним. Такой глазок доставляет хозяевам неудобство, если они желают сохранить в тайне свое пребывание в помещении. Зато установка дисплея абсолютно незаметно предоставляет хозяевам информацию о посетителях.

Видеодомофон, передающий картинку на смартфон

С какой бы комплектацией изделие ни выпускалось, модели звонков обладают практически одинаковым устройством.

Монтаж кабеля для видеодомофона

Порядок работ здесь следующий. Определите у себя на заборе место установки вызывной панели.

Как правило, она ставится со стороны замка, а не со стороны петель калитки.

Ошибка №2
При этом следует избегать ее установки на металлические конструкции, которые могут быть подвержены влиянию блуждающих токов.

К этому месту потребуется прокопать траншею для прокладки кабеля связи и питания. Это будет один и тот же кабель — КСПВ.

Рекомендуемая глубина траншеи 0,7м.

Сам кабель должен быть проложен в ПНД трубе. В том числе в подвальном помещении, и в особенности по поверхности забора.

Трубка будет защищать изоляцию не только от механических и химических воздействий почвы, но и от ультрафиолета солнечных лучей.

Домофон следует устанавливать на высоте 1,5-1,6м. Соответственно на такую высоту с небольшим запасом и выводите кабель КСПВ.

Проход в фундаменте и через стены делайте через защитную гильзу.

Ошибка №3
Не прокладывайте кабель от домофона до вызывной панели в непосредственной близости с силовыми кабелями 220В.

Зачастую внутри дома это делают в одном пластиковом канале, а снаружи, пытаясь сэкономить, запихивают все в одну трубку, как провода 220V на уличное освещение или выдвижные ворота, так и слаботочку на домофон.

При параллельной прокладке разных кабельных линий расстояние между ними должно быть не менее 100мм.

Также через защитную гильзу кабель выводится в колоне забора на внешнюю сторону.

Эту закладную желательно предусмотреть на этапе строительства ограждения и монтажа ворот.

Ошибка №4
После прокладки кабель в обязательном порядке должен быть закопирован.

Как правило, этап работы по укладке труб ПНД и кабеля в них, существенно опережает работы по непосредственному подключению домофона. Иногда интервал между ними растягивается на несколько месяцев.

Поэтому концы кабеля следует надежно загерметизировать, дабы он не насосал влаги и не вышел из строя.

Как и где разместить устройство

Продумать расположение устройства и метод прокладки кабеля нужно до начала сборки

Прокладывать кабельканал или крепить поверх стен — решение индивидуальное, зависит от того, из какого материала сделаны стены и важно ли не испортить их, или в помещении в любом случае планируется ремонт

Чаще всего расположение стандартное: на высоте от 120 до 150 см справа от калитки или входной двери. Способ крепления можно использовать наиболее удобный.

Некоторые домовладельца усложняют задачу: приобретают достаточно дорогой электрозамок, работающий от собственного источника питания. Один из проводов, отходящих от него отвести к блоку питания, а второй — к считывателю, это специальное устройство, открывающее дверь при помощи ключа или (в новых, дорогостоящих моделях электрозамков) посредством приложения в смартфоне.

Как правильно подключить панель вызова домофона?

Как монтаж, так и введение в строй панели вызова домофона не требует от человека наличия определённых навыков в работе с электротехникой. В то же время прежде чем устанавливать это устройство, нужно ознакомиться с инструкцией.

В зависимости от того, что входит в комплектацию домофона, имеется 3 варианта подключения панели вызова к этому устройству.

Самая простая схема подключения вызывной панели — соединение щитка напрямую с монитором контактными кабелями.

Второй вариант — присоединение панели вызова к блоку питания, монитору и электронному замку.

Самой сложной схемой подключения панели вызова домофона является соединение с монитором, блоком питания, электронным замком и с контроллером, который имеет вмонтированный считыватель. В 3 варианте панель вызова подключается и к контроллеру, и к монитору с помощью применения 2 кабелей.

Чтобы не ошибиться с подключением к домофону пульта вызова, нужно придерживаться схемы, которую предлагает производитель.

Нюансы укладки домофонного кабеля

Разобравшись, как установить домофон, переходим к кабельным соединениям. Кабель можно протягивать между опорами или укладывать в землю.

Подключение кабеля для домофона к устройству

В первом случае обязательно подвязывать кабель к стальной проволоке или тросу между столбами. Сигнальный кабель не обладает большим запасом механической прочности. Без дополнительной опоры он быстро вытянется, что приведет к внутреннему обрыву жил.
Во втором случае кабель нужно уложить в защитную трубу или гофру. Эти материалы должны обладать хорошей сопротивляемостью к биоразрушающим факторам и иметь полную водонепроницаемость.

Внутри дома провода тянутся по штробам, кабель-каналам, под плинтусами или крепятся к стене любым другим удобным способом. Заземляющие концы кабеля следует обязательно подключить к существующему заземлению дома.

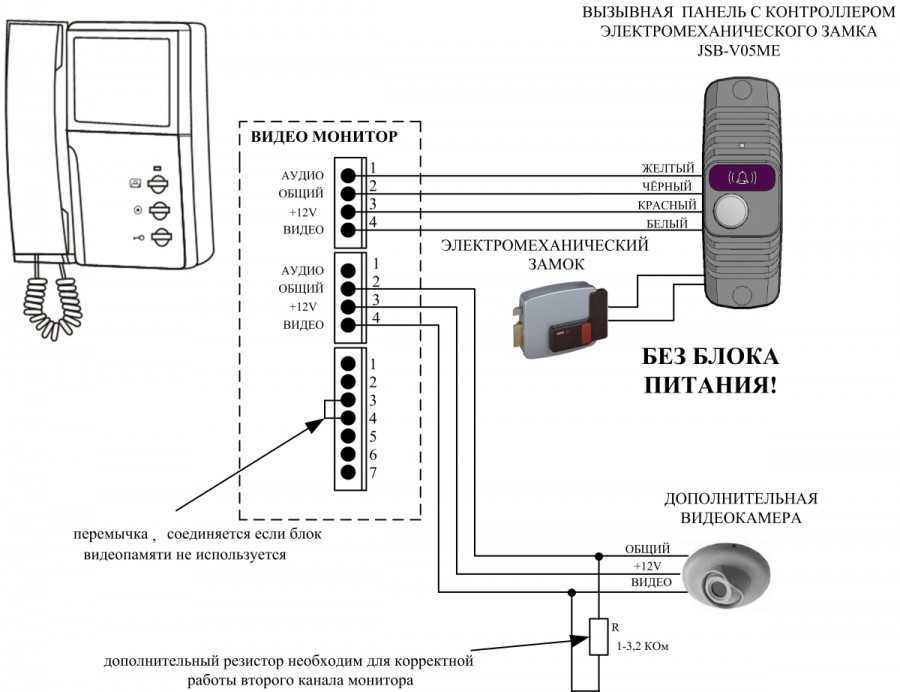

Схема подключения домофона

Выделяют три вида категории:

Высокой степень сложности. Схемы высокой степени сложности используются при подсоединении домофонов в многоквартирных домах. Обычно проводят установку мастера из специализированных фирм.
Средней степени сложности. Вариант представляет собой соединение домофона и специального замка в одну единую систему.
Простые. Самый легкий вариант, ведь понять инструкцию по подключению домофона сможет человек с начальными знаниями электрики.

Приёмник находится в одном помещении, а от него проходит несколько кабелей с тремя и четырьмя жилами. Их подключают согласно инструкции. От этих проводов зависит питание, а также звуковой и видео сигналы.

Электрозащита и проводка

Продолжаем рассказывать о том, как подключить трубку домофона самостоятельно. Само подключение возможно только к электросети, защищенной автоматом 16 А или предохранителем 10 А. Для обеспечения безопасности жильцов также устанавливается устройство защитного отключения 30 мА.

Для домофонного устройства применяются две разновидности электропитания:

Трансформатор расположен отдельно от переговорного устройства, подключенный как к нему, так и к сети.
Трубка интегрирована с трансформатором, и с помощью силового провода подключается к розетке.

Один из важных тем, касающихся того, как подключить подъездный домофон самостоятельно, — проводка. Следите, чтобы она помещалась только в гофрированных трубах. Поэтому вам нужно точно измерить расстояние от внешней панели до переговорной трубки, чтобы проложить трубы по необходимой длине. Свободные окончания проводов из них должны выходить примерно на 20 см.

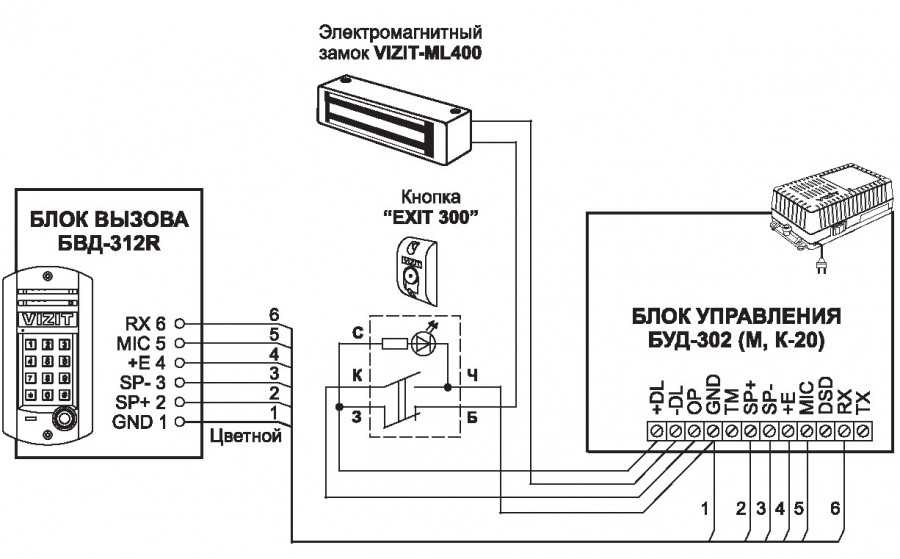

Коды к домофонам «Визит»

Коды применяются для открывания двери при потере электронного ключа типа ТМ или другого, аналогичного ему по функции.

Коды используются в нескольких целях:

Общий, действующий для всех жильцов подъезда – 4-хзначный. Он устанавливается после окончания монтажа и должен быть сообщен каждому ответственному владельцу жилья.

Индивидуальный. Обычно 3-хзначный. Может быть назначен отдельно для каждой квартиры или любого жильца. Устанавливается после монтажа или при обслуживании сервисной службой.

Стандартный код для всех домофонов марки VIZIT. Он служит для открывания входной двери работниками сервисной службы: звездочка, решетка, 4230. Также бывает – *, #, 423. Устанавливается на заводе и после монтажа на объекте может изменяться монтажником.

Можно открыть комбинацией 12#345.

Код вхождения в сервисный режим аппарата: # 999 2 коротких сигнала – «пика» (по умолчанию установка мастер-кода 1234), потом один «пик», если ввели неправильный ее символы – будет сигнал «пи-лик», т. е. двухтональный.

Значения кнопок тастатурного или кнопочного цифрового пульта:

«2» – начало установки кодов для квартир;
«3» – введение программ входных электронных ключей;
«4» – удаление ключей из памяти аппарата;
«*» (звездочка) – команда отклонения процедуры или выхода из установленного ранее режима;
«#» (решетка) – команда на подтверждение выполнения установки.

Для моделей без дисплея, или когда нет # и *, то используются кнопки, соответственно, К и С.

Установка видеодомофона

Мы разобрали, как подключить цифровой домофон самостоятельно. Его разновидность — видеодомофон, подключается по схожей схеме

Но перед установкой примите во внимание следующее:

Видеокамера не устанавливается против солнечных лучей или мощного осветительного прибора.
Видеоглазок должен быть защищен от вибраций и механических повреждений.
Камера должна быть укрыта от дождя и не находиться под воздействием высоких температур (более 40 градусов).

Самостоятельная установка домофона — прерогатива людей, не раз имевших дело с электрикой. Если вы занялись этим впервые, то советуем проводить работы под руководством опытного товарища, так все описательные инструкции носят общий, рекомендательный характер и не предупреждают частные проблемы при установке.

Типы электронных систем и схемы их подключения

Видеодомофоны отличаются друг от друга по способу подключения и по типу монитора:

беспроводные системы — вариант удачный, так как при их установке можно обойтись без прокладки кабеля. К тому же домофоны этого типа способны отправлять сигнал на объект, отдалённый до полукилометра. Проводное подключение отличается меньшей дальностью (50–100 метров) и гораздо большей трудоёмкостью;
цветные домофоны обеспечивают более качественную картинку, но зато чёрно-белые модели стоят заметно дешевле.

Устройство домашнего домофона

Главными элементами системы, позволяющей общаться между собой хозяину дома и гостю, стоящему у ворот, считаются:

вызывное устройство, прикрепляемое в месте входа на территорию дома;
запирающий замок, устанавливаемый на входных воротах;
переговорная трубка (или видеодомофон), монтируемый на стене рядом с калиткой;
блок питания, обеспечивающий непрерывную подачу напряжения всем элементам системы.

Провода и кабели устройства можно назвать вспомогательными элементами.

Типы замков системы

Замок как конструктивный элемент домофона может быть двух видов:

электромагнитный, представляющий собой магнит со значительным усилием отрыва и пользующийся популярностью из-за прочности и стабильности работы;
электромеханический, который выглядит как модификация обычного замка, имеющего выдвижную защёлку, открываемую ключом или подачей напряжения.

В частных домах принято устанавливать электромеханические замки, которые не оставляют дверь открытой при отключении электричества.

Электромеханический замок остаётся закрытым при отключении питания

Однако даже на электромеханический замок нельзя полагаться полностью. Это устройство для запирания ворот, как и любой механизм, может поломаться. Поэтому его следует периодически смазывать и регулировать. Если за состоянием электромеханического замка не следить, то он выйдет из строя гораздо быстрее электромагнитного устройства.

Поэтапное подключение аудиодомофона

Установку электронной системы начинают внутри помещения, а затем переходят на улицу. Пошагово подключение домофона представляет собой следующую работу:

Дома, возле распределительного электрощита или около разговорной трубки, устанавливают блок питания, который подключают к электрической сети при помощи вилки и розетки 220 B. Этот элемент будет обеспечивать питание вызывного устройства и замка домофона.
В подходящем месте, которым обычно служит стена у двери, ведущей во двор, монтируют аудиотрубку. В размеченных местах сверлятся отверстия, в которые вставляются дюбели, а затем к ним прикручивается трубка.
Трубку подключают к системе двухпроводным кабелем. Можно использовать любой электрический провод или витую пару.
Дальнейшие работы осуществляют вне помещения. Вызывное устройство прикрепляют у входа на территорию дома, но не на калитку, ведь это потребует обустройства дополнительной гибкой связи и станет причиной снижения надёжности и усиления износа проводов. Потому разумнее устанавливать устройства вызова на столбе около входа или на ограждении. Надёжное крепление панели обеспечивается при помощи саморезов.
Электромеханический замок располагают в «жёстком» месте конструкции ворот. При этом ответную часть монтируют на раме. К замку подводят кабель с двумя жилами, которые заключают в клеммы. Провод следует укладывать в каналах из пластмассы, а место перехода гибкой связи — в пластиковой трубе со стенками в виде «гармошки».
К монтажу проводов лучше приступать в процессе сооружения ворот и дома. В этом случае источники электрического тока получится скрыть в стене, избегая порчи отделки помещения. Если же установка домофона проводится после строительных работ, то пробивать в стенах канавки необязательно, ведь можно использовать специальные каналы для кабелей.

Виды домофона

И в первую очередь стоит рассмотреть существующие виды, коих всего два:

Разница между ними существенная, потому как установка видеодомофона позволит видеть и слышать того, кто звонит в дверь. В случае же с аудио решением такое невозможно и идентификация посетителя возможна исключительно по голосу. Преимущество видеодомофона также заключается в том, что он может выступить в роли регистратора, так как зачастую доступная функция записи видео. Место, в которое оно сохраняется, также может быть настроено — локальный или облачный сервер.

Если же затронуть вопрос подключения, то отличие между ними не столько большое, чтобы оно стало решающим фактором при выборе. Функция передачи видео добавляет максимум два провода в общую схему, что при изначальной установке не способно вызвать каких-либо осложнений.

Отдельно выделить стоит те устройства, что могут работать удаленно. Связь между подъездом или воротами с квартирой осуществляется посредством радиоканала или интернета. И, учитывая факт исключения любых проводов, — это исключит привычный подход к монтажу видеодомофона. Тем не менее компенсируется такая функциональность ценой, которая в разы превышает стоимость стандартной установки домофона в частном доме, особенно своими руками.

Подключение и настройка

Так как видеодомофоны чаще всего находятся только в новых строениях, проживающее население в старых постройках имеет только аудиодомофоны, для них предложено два типа монтажа видеодомофона в квартире:

совмещенный домофон;
установка модуля сопряжения аудиодомофона вместе с видеодомофоном.

Подключение происходит 4 проводами (звук, видео, +12В и «Общий») Сигнальный провод подключается к видео гнезду монитора, для питания нужен провод +12В. Последний провод присоединяется к гнезду «Общий». Нельзя путать провода. Перед подключением тщательно ознакомьтесь с инструкцией.

Выбор модуля сопряжения

Не обязательно приобретать дорогостоящие устройства для обеспечения своего дома видеодомофоном, можно использовать более дешевые аппараты. Первый канал монитора нужно подключить к панели для вызова с видеокамерой, которая установлена на лестничной площадке, к другому каналу подключить модуль сопряжения. Он монтируется за видео панелью. Возможна установка в слаботочном отделении щитка распределения, где находится линия домофона из подъезда.

Возможно использование двух каналов видеомонитора вместе:

на одном монтаж обзорной камеры;
на второй монтаж вызывной панели видеодомофона.

Для устранения неисправностей можно обойтись не большими финансовыми тратами. Помимо этого замену поврежденных деталей можно провести самому.

Установка адаптера

Для того чтобы установить видеодомофон следует приобрести адаптер. Можно применять один монитор для индивидуального и общего домофонов вместе. Следовательно, проанализировать будущее место для установки адаптера. В большинстве случаев его крепят на стену за видеодомофоном, но можно выбрать другое место. Крайне обязательно не забывать, что оборудование должно быть двухканальным.

Для подключения двух панелей для вызова к первому каналу должно быть подсоединено камера для видеонаблюдения, а ко второму нужно подключить домофон из подъезда. Сначала необходимо узнать модель основного домофона. Для выбора адаптера самое главное, что установку видеодомофона с подключением двух вызывных панелей необходимо осуществлять лишь тогда, когда монитор видеодомофона не будет подключен к сети, адаптер работает от него.

Присоединять оборудование нужно к абонентской линии аудиодомофона, необходимо соблюдая полярности имеющиеся трубки. Необходимо подготавливать все обязательные схемы, прочесть инструкцию перед установкой. Если требуется подключать еще одну камеру, можно использовать для этой цели свободный канал. В данном варианте при вызове с домофона, в подъезде будет включена в авто режиме камера, соединенная с этими каналами.

При установке домофонных систем внутри многоквартирных домов следует тщательно ознакомиться с инструкциями, потому что даже модели похожего типа могут отличаться между собой.

Установка внутреннего устройства

Если внешнее устройство вам устанавливать не всегда обязательно (это может сделать курирующая домофон вашего подъезда компания), то установкой трубки, если вы хотите взять дело в свои руки, заняться придется именно вам. Вот примерный алгоритм действий:

Примерное рекомендуемое расположение трубки — 1,5 м от пола.
Далее вам нужно определить на стене место прокладки гофрированных труб от внешнего подъездного элемента. Если трансформатор встроен в трубку, то такой путь один, если нет, то два — до переговорного устройства и, собственно, до трансформатора.
Опять по толщине гофрированной трубы вы проделываете зубилом штрабы.
Следующий шаг — помещение трубы в штрабу и дальнейшее ее зацементирование или шпаклевка.
Отметьте точное месторасположение трубки, просверлите отверстия для дюбелей, которые будут ее удерживать.
Закрепите подставку для трубки.
Из гофрированной трубы подсоедините необходимые провода к трубке.
Установите переговорное устройство на крепежные скобки и зафиксируйте его винтами.
Трансформатор (если он не встроенный) устанавливается на защищенном месте (например, распределительном щитке) и подключается к общей системе проводами строго по схеме. Подключать его можно только к сети, защищенной предохранителем!

Устанавливаем видеодомофон в частный дом своими руками

Сегодня владельцы собственных домов думают о том, нужно ли устанавливать в свое жилище домофон. Также их посещают мысли касающиеся того, какую компанию-производителя выбрать для собственного строения и можно ли, если постараться, установить домофон собственными силами, не обращаясь к специальным компаниям.

Такая вещь как СКУД давно и довольно прочно вошла в жизнь обычного человека, именно к этой системе и относятся домофоны.

В данной статье пойдет речь о том, как верно и качественно установить видеодомофон в частном доме. Из статьи вы узнаете, что из комплектующих понадобится, какие расходные материалы и инструменты пригодятся при монтаже.

Типы электронных систем и схемы их подключения

Видеодомофоны отличаются друг от друга по способу подключения и по типу монитора:

беспроводные системы — вариант удачный, так как при их установке можно обойтись без прокладки кабеля. К тому же домофоны этого типа способны отправлять сигнал на объект, отдалённый до полукилометра. Проводное подключение отличается меньшей дальностью (50–100 метров) и гораздо большей трудоёмкостью;
цветные домофоны обеспечивают более качественную картинку, но зато чёрно-белые модели стоят заметно дешевле.

Устройство домашнего домофона

вызывное устройство, прикрепляемое в месте входа на территорию дома;
запирающий замок, устанавливаемый на входных воротах;
переговорная трубка (или видеодомофон), монтируемый на стене рядом с калиткой;
блок питания, обеспечивающий непрерывную подачу напряжения всем элементам системы.

Провода и кабели устройства можно назвать вспомогательными элементами.

Типы замков системы

Замок как конструктивный элемент домофона может быть двух видов:

электромагнитный, представляющий собой магнит со значительным усилием отрыва и пользующийся популярностью из-за прочности и стабильности работы;
электромеханический, который выглядит как модификация обычного замка, имеющего выдвижную защёлку, открываемую ключом или подачей напряжения.

Электромеханический замок остаётся закрытым при отключении питания

Поэтапное подключение аудиодомофона

Дома, возле распределительного электрощита или около разговорной трубки, устанавливают блок питания, который подключают к электрической сети при помощи вилки и розетки 220 B. Этот элемент будет обеспечивать питание вызывного устройства и замка домофона.
В подходящем месте, которым обычно служит стена у двери, ведущей во двор, монтируют аудиотрубку. В размеченных местах сверлятся отверстия, в которые вставляются дюбели, а затем к ним прикручивается трубка.
Трубку подключают к системе двухпроводным кабелем. Можно использовать любой электрический провод или витую пару.
Дальнейшие работы осуществляют вне помещения. Вызывное устройство прикрепляют у входа на территорию дома, но не на калитку, ведь это потребует обустройства дополнительной гибкой связи и станет причиной снижения надёжности и усиления износа проводов. Потому разумнее устанавливать устройства вызова на столбе около входа или на ограждении. Надёжное крепление панели обеспечивается при помощи саморезов.
Электромеханический замок располагают в «жёстком» месте конструкции ворот. При этом ответную часть монтируют на раме. К замку подводят кабель с двумя жилами, которые заключают в клеммы. Провод следует укладывать в каналах из пластмассы, а место перехода гибкой связи — в пластиковой трубе со стенками в виде «гармошки».
К монтажу проводов лучше приступать в процессе сооружения ворот и дома. В этом случае источники электрического тока получится скрыть в стене, избегая порчи отделки помещения. Если же установка домофона проводится после строительных работ, то пробивать в стенах канавки необязательно, ведь можно использовать специальные каналы для кабелей.

Как устроен домофон, его модули

Виды домофонов подразделяются в зависимости от количества пользователей (одно и многоабонентские), а также по характеру работы (с аудио- и видеосвязью). Чаще всего в комплект входят:

трубка домофона;
модуль вызова;
запорное устройство;
источник питания;
соединительные разъемы и кабели.

С трубкой все понятно – это блок, который требуется для связи хозяев дома с абонентами извне. Модуль вызова предназначен для обратной цели. С этой панели осуществляется набор кода, а также управление замком (если применяется специальный магнитный ключ). Запорное устройство, работающее по принципу электромеханического (электронного или электрического) замка, аналогично ригелю в стандартной двери: это узел, предотвращающий доступ посторонних в подъезд, помещение, квартиру.

Комплектация видеодомофонов

Установка видеодомофона в квартире будет успешно проведена при наличии основных элементов:

Панель для вызова;
Монитор приема звонка;
Кабель для подключения к видеодомофону;
Сам замок двери;
Блок питания.

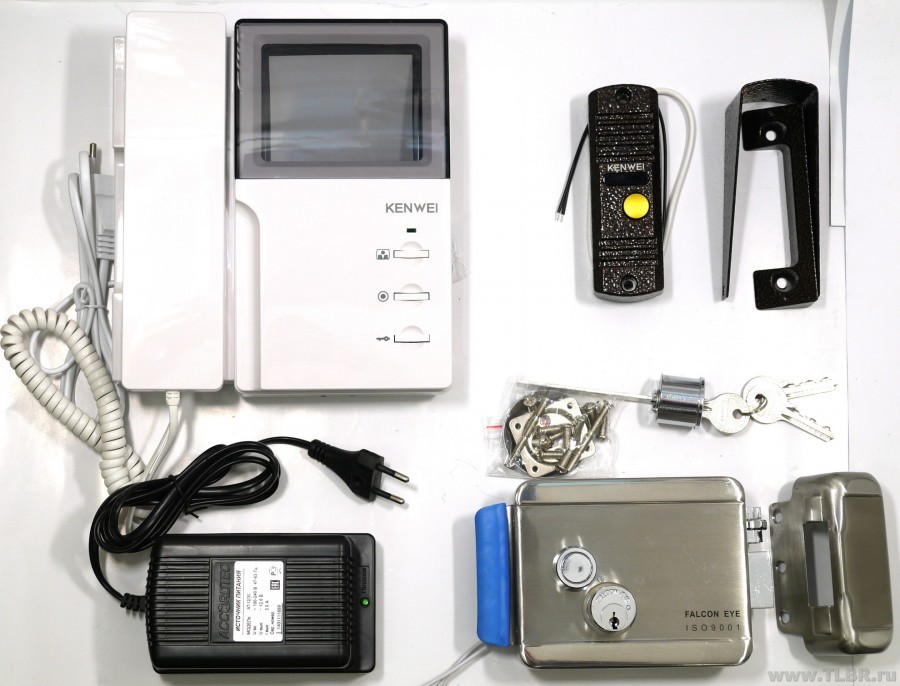

Комплект видеодомофона

Современные устройства контроля доступа делятся по основным параметрам:

Изображение	Черно-белое	Цветное
Возможность записи видео	Да	Нет
Камера	Открытая	Закрытая
Технология передачи изображения	CRT	LCD
Закрывающий механизм двери	С электромагнитным замком	С электромеханическим
Способ подключения	Проводные	Беспроводные

Видеодомофоны представлены на рынке огромным числом моделей, которые позволят выбрать наилучшее и более подходящее сочетание параметров для каждого абонента. Схема подключения видеодомофона может отличаться в зависимости от модели устройства, количества камер.

Схема подключения

На схеме видеодомофона, расположенной выше, имеется блок питания, который подключен ко всем устройствам в системе, встречаются модификации, где каждый элемент снабжается собственным источником питания.

Схема не особо сложная, но имеет свои особенности, если все грамотно изучить, то можно установить видеодомофон своими руками. Для этого понадобится комплект домофона, замок для двери, который приобретается отдельно в зависимости от желания собственника помещения, рабочий инструмент. При правильно выстроенной последовательности действий подключить видеодомофон самостоятельно не составит труда.

Если система контроля доступа имеет возможность записывать данные, то в схему добавляется устройство хранения информации, которое может быть представлено встроенной картой памяти в монитор домофона или же внешним устройством (ресивером, сервером).

Подключение

Пошаговая инструкция, как самостоятельно подключить видеодомофон Элтис, Cyfral (Цифрал) с контроллером z 5r:

К данному контроллеру можно подключить считыватель ключей (touch memory) или зуммер, кнопку, которая будет использоваться для открытия электромеханического замка, подсветку, сам замок и блок питания;
Зуммер и датчик двери являются необязательными деталями, в то время как от кнопки открывания дверей и блока питания зависит работа всей системы. При необходимости также производится установка экрана, через монитор может производиться оптический контроль;
Для соединения платы наиболее часто используется клеммная колодка, к контактам которой подключатся нужные провода сети;
После просто подключаете все нужные провода к квартирной трубке и проверяете правильность полярности.

Также большой популярностью пользуются отечественные модели домофонов, в частности это КС-2006. Для их подключения могут использоваться схемы с двумя коммутаторами, одним модулем соединения, на несколько абонентов и т. д.

Что делать, если отключили домофон Факториал, Eltis от сети питания:

Витая пара проводов чаще всего установлена в квартирном щитке. Чтобы её найти, Вам нужно открыть щиток, где производилось подключение кабеля домофона Urmet, Цифрал, Факториал и т. д. к подъездному или дверному замку;Фото — маркировка проводов при подключении
После определите, какие провода отвечают за десятки, а какие за единицы. Это можно сделать, посмотрев аналогичные кабели на соседних подключениях;
Обязательно следите за полярностью;
При подключении домофона коттеджа достаточно будет просто полярно соединить кабеля коммутатора и отпирающего замка.

Расценки на ремонт или установку переговорных систем могут разниться в зависимости от города и конкретной компании. В среднем цена подключения домофона варьируется в пределах 200–500 рублей (стоимость указана только за проведение работ, без прайса на затраченные провода). К примеру, подключить вызывную панель МВК-325 УКП в Москве и СПб будет стоить 500 рублей.

Сейчас практически любой подъезд многоэтажных домов, офисных зданий оборудован домофоном. Это делается для того, чтобы предотвратить несанкционированное проникновение на территорию, доступ на которую по определению ограничен. Что же это за устройство, как именно оно устроено?

Выводы

Выбирая место для установки внутреннего блока, позаботьтесь о том, чтобы он был всегда на виду, или, как говорится, под рукой. В большинстве случаев он монтируется там, где хозяин проводит наибольшее количество времени. Часто можно увидеть домофоны в прихожей.

Если внимательно изучить технические документы, прилагающиеся к устройству, изучить схемы подключения, то установка домофона своими руками не составит для вас особого труда.

Однако сложными охранными системами должны заниматься специалисты, в таких случаях требуется взаимодействие большой команды наладчиков с опытом, доскональным знанием технической базы.
