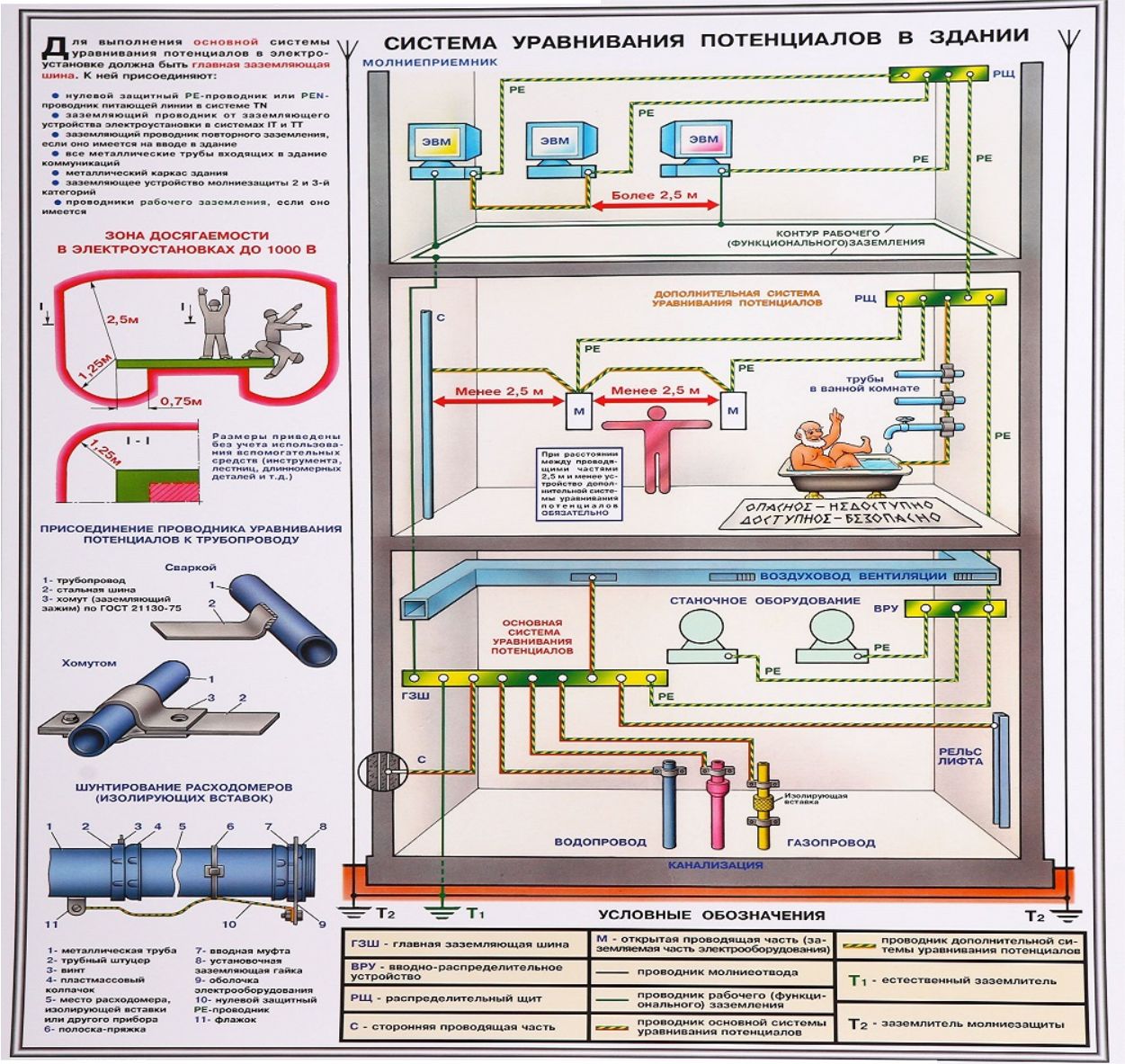

Выбор сечения проводника основной системы уравнивания потенциалов

Кратко о терминах

Чтобы статья была понятной даже для тех, кто далёк от электротехники, мы привели пояснение к терминам, которые в ней будут использоваться.

Заземлителем называют основа системы заземления. Обычно оно представляет собой металлические штыри, вогнанные в землю на равном расстоянии друг от друга, формируя фигуру наподобие треугольника.

Заземляющей шиной или ГЗШ называют металлическую полосу, проложенную по периметру помещения или около защищаемых приборов, которая соединяет все заземляющие проводники электроприборов с заземлителем.

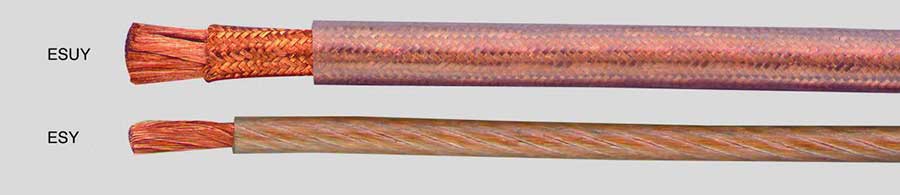

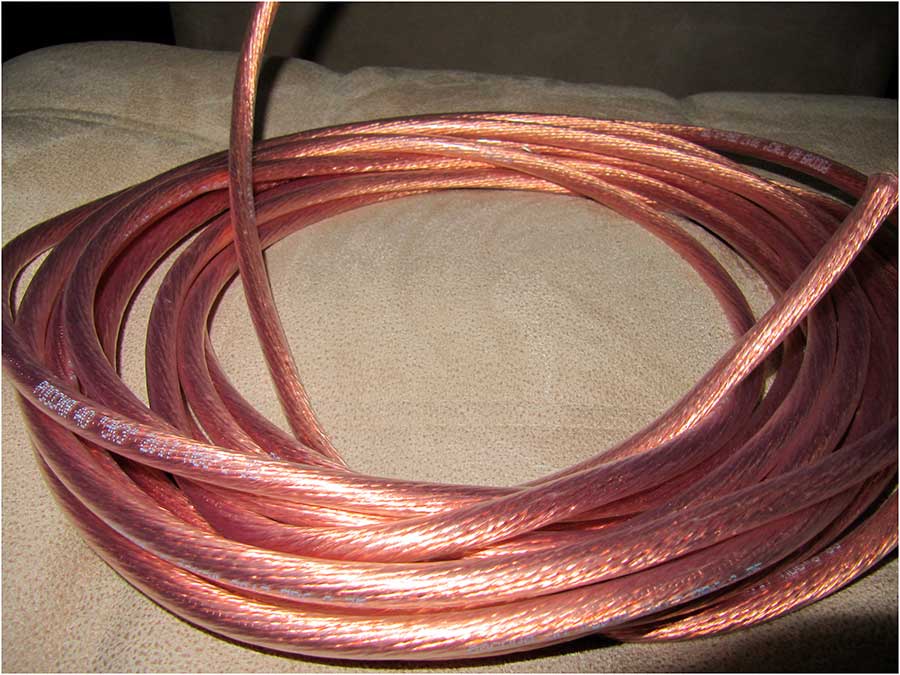

Заземляющим проводом или жилой называют тот проводник, который обеспечивает соединение заземлителя с ГЗШ.

Металлосвязь – это понятие, которое характеризует контакт между металлическими частями корпусов электрооборудования, в том числе двери электрических щитов или шкафов с их корпусами.

Принцип построения и назначение защитного заземления

Если говорить простыми словами, защитное заземление формируется следующим образом. Заземляющий провод подключается к нетоковедущей металлической части.

На следующем этапе «земля», подключенная к оборудованию, объединяется, а далее идет отдельным проводом или шинкой к заземляющему устройству.

В случае пробоя напряжения на металлический корпус и прикосновения к нему человека потенциал идет через землю, а не через тело. Благодаря низкому сопротивлению, быстрее срабатывает защит и УЗО.

Для сравнения R заземляющего контура всего 4 Ом или меньше, а человека — более 1000 Ом. По закону Ома мы знаем, что ток всегда идет по пути наименьшего сопротивления.

Таким образом, защитное заземление предназначено для решения таких задач:

уменьшение разницы потенциалов между заземляемым устройством и иными предметами и защита жизни человека;
отвод тока в землю и повышение его значений для срабатывания защитных устройств (УЗО, автоматов).

Следовательно, при прокладывании проводника для заземления важно позаботиться о наличии защитных устройств. Последние должны быстро реагировать на утечку или высокие токи, отсекая поврежденный участок

Чем быстрее это произойдет, тем лучше.

Подбор сечения ГЗШ

Опять обратимся к документам. ПУЭ говорит, что шина установленная в щитовой, то есть там, где есть доступ только для специально обученного персонала может быть:

открытой – без каких-либо шкафов

должна предусматривать возможность индивидуального присоединения всех проводников

То есть, под один болт разрешается сажать не более одного проводника или наконечника.

Касательно размеров в ПУЭ сказано – сечение ГЗШ должно быть не менее сечения PEN проводника питающей линии.

В то же самое время циркуляр говорит немного иначе. Согласно ему, сечение ГЗШ выбирается по следующей таблице:

Как видите, здесь выбор делается не исходя из сечения PEN питающего кабеля, а в расчете на фазную жилу!

Все мы знаем, что Pen проводник может быть как равен фазному, так и иметь меньший размер. Например, если у вас кабель от 35мм2 и более, то вы имеете полное право для PEN взять сечение в половину меньше фазного.

Хотя чаще всего питающий кабель от подстанции приходит с одинаковыми жилами (4*120мм2, 4*150мм2).

Получается, что если у вас кабель слишком толстый, то по вышеприведенной таблице вовсе не обязательно подбирать такую же большую медную шину ГЗШ. Главное, чтобы она была сечением в половину от фазной жилы.

Но на практике следует учитывать обе ситуации. То есть, делайте так, чтобы ваша ГЗШ отвечала обоим условиям:

не менее сечения фазного проводника

и одновременно соответствовала PEN

В этом случае к вам никаких претензий относительно системы заземления и уравнивания потенциалов не будет.

Не всегда ясно, кто будет принимать готовый объект. Насколько он окажется компетентен в своей сфере. Если же делаете, что называется для себя, то выбирайте наиболее оптимальный и экономный вариант, не оглядываясь на возможных инспекторов.

При расчете сечения не забывайте про разницу материалов и марку кабеля.

Питающие вводные кабеля, как правило, выполнены из алюминия. А шину мы решили делать из меди!

Соответственно полезную площадь сечения алюминия, вам придется пересчитать на медь. Помогут в этом деле таблицы ПУЭ для допустимых длительных токов медных и алюминиевых проводов.

Смотрите пропускную способность алюминиевого кабеля и уже по этому току в аналогичной таблице подбираете сечение медной шины.

К примеру, если у вас вводной кабель АВБбШв 4*120мм2, то его PEN проводник имеет сечение 120мм2 и ток I=295А.

По меди это соответствует сечению жилы чуть более 70мм2.

Сообразно этому вам и следует подбирать медную шину ГЗШ. Стандартного размера 4*30мм будет более чем достаточно.

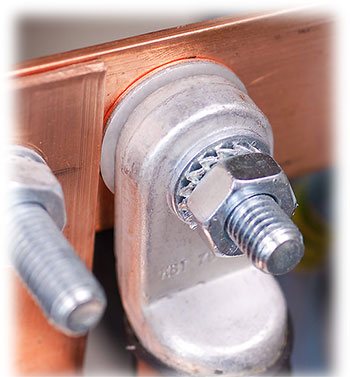

При этом конечно нужно учитывать толщину крепежного болта. Иначе высверлив под него отверстие, у вас может не остаться полезной площади для плотного прилегания наконечника.

В этом случае выбирайте шинку потоньше, но несколько большую по ширине.

Дополнительные размеры медных шин:

При желании сэкономить и выборе в качестве материала ГЗШ не меди, а стали, берите данные по токам из другой таблицы, относящейся к стальной полосе.

Здесь как понимаете, размеры уже будут существенно отличаться.

А вот уже готовая таблица для выбора сечения главной заземляющей шины для тех, кто не хочет ничего считать и желает сразу получить готовый результат.

1.7.126

Наименьшие площади поперечного сечения защитных
проводников должны соответствовать табл.1.7.5.

Таблица 1.7.5 Наименьшие сечения защитных проводников

Сечение фазных проводников, мм	Наименьшее сечение защитных проводников, мм
16	S
1635	16
35	S/2

Площади сечений приведены для случая, когда защитные
проводники изготовлены из того же материала, что и фазные проводники. Сечения
защитных проводников из других материалов должны быть эквивалентны по
проводимости приведенным.

Допускается, при необходимости, принимать сечение защитного
проводника менее требуемых, если оно рассчитано по формуле (только для времени
отключения 5
с):

где S — площадь поперечного сечения защитного
проводника, мм;

— ток короткого замыкания, обеспечивающий время отключения
поврежденной цепи защитным аппаратом в соответствии с табл.1.7.1 и 1.7.2 или за
время не более 5 с в соответствии с 1.7.79, А;

— время срабатывания защитного аппарата, с;

— коэффициент, значение которого зависит от материала
защитного проводника, его изоляции, начальной и конечной температур. Значение для защитных проводников
в различных условиях приведены в табл.1.7.6-1.7.9.

Для чего нужен заземляющий провод, принцип работы

Основная задача заземления – предотвратить поражение человека или животного электрическим током. Исправный электрический прибор имеет целостный корпус с надежно изолированными деталями, которые находятся под напряжением. Если бытовая техника выходит из строя, токоведущие части могут коснуться корпуса и это приведет к тому, что он тоже будет под напряжением. Прикоснувшись к такому устройству, человека неизбежно ударит током.

В данном случае эксплуатация автоматического выключателя нецелесообразна, поскольку силы тока, протекающей по телу человека, будет недостаточно для отключения подачи электроэнергии. Но этой силы, к сожалению, бывает достаточно, чтобы лишить человека здоровья или даже жизни.

Чтобы исключить вероятность развития подобных событий, нужно заземлить все электрические приборы через проводники. Заземление бытовой техники в домашних условиях возможно лишь в том случае, если дом оснащен контуром заземления. К сожалению, дома старых построек подобными новшествами не оснащены. Обусловлено это тем, что еще десятилетия назад люди в домах практически не имели бытовых приборов, следовательно, нагрузка на сеть была минимальной.

Параллельное соединение проводов электропроводки

Бывают безвыходные ситуации, когда срочно нужно проложить проводку, а провода требуемого сечения в наличии нет. В таком случае, если есть провод меньшего, чем необходимо, сечения, то можно проводку сделать из двух и более проводов, соединив их параллельно. Главное, чтобы сумма сечений каждого из них была не меньше расчетной.

Например, есть три провода сечением 2, 3 и 5 мм2, а нужен по расчетам 10 мм2. Соединяете их все параллельно, и проводка будет выдерживать ток до 50 ампер. Да Вы и сами многократно видели параллельное соединение большего количества тонких проводников для передачи больших токов. Например, для сварки используется ток до 150 А и для того, чтобы сварщик мог управлять электродом, нужен гибкий провод. Его и делают из сотен параллельно соединенных тонких медных проволочек. В автомобиле аккумулятор к бортовой сети тоже подключают с помощью такого же гибкого многожильного провода, так как во время пуска двигателя стартер потребляет от аккумулятора ток до 100 А. А при установке и снятии аккумулятора необходимо провода отводить в сторону, то есть провод должен быть достаточно гибким.

Способ увеличения сечения электропровода путем параллельного соединения нескольких проводов разного диаметра можно использовать только в крайнем случае. При прокладке домашней электропроводки допустимо соединять параллельно только провода одинакового сечения, взятые из одной бухты.

Подбор сечения ГЗШ

открытой – без каких-либо шкафов

должна предусматривать возможность индивидуального присоединения всех проводников

То есть, под один болт разрешается сажать не более одного проводника или наконечника.

Касательно размеров в ПУЭ сказано – сечение ГЗШ должно быть не менее сечения PEN проводника питающей линии.

Как видите, здесь выбор делается не исходя из сечения PEN питающего кабеля, а в расчете на фазную жилу!

Хотя чаще всего питающий кабель от подстанции приходит с одинаковыми жилами (4*120мм2, 4*150мм2).

Чему же верить и как собирать щитовую РЩ-0,4кв? Поскольку циркуляр является своеобразной выжимкой правил и уточнений ПУЭ, то конечно, можно отталкиваться и от него.

Но на практике следует учитывать обе ситуации. То есть, делайте так, чтобы ваша ГЗШ отвечала обоим условиям:

не менее сечения фазного проводника

и одновременно соответствовала PEN

В этом случае к вам никаких претензий относительно системы заземления и уравнивания потенциалов не будет.

При расчете сечения не забывайте про разницу материалов и марку кабеля.

Питающие вводные кабеля, как правило, выполнены из алюминия. А шину мы решили делать из меди!

К примеру, если у вас вводной кабель АВБбШв 4*120мм2, то его PEN проводник имеет сечение 120мм2 и ток I=295А.

По меди это соответствует сечению жилы чуть более 70мм2.

В этом случае выбирайте шинку потоньше, но несколько большую по ширине.

Дополнительные размеры медных шин:

Здесь как понимаете, размеры уже будут существенно отличаться.

Правила расчета по длине

Расчет сечения кабеля по длине предполагает, что владелец заранее определил, какое количество метров проводника потребуется для электропроводки. Таким методом пользуются, как правило, в бытовых условиях. Для расчета потребуются такие данные:

L – длина проводника, м. Для примера взято значение 40 м.
ρ – удельное сопротивление материала (медь или алюминий), Ом/мм2·м: 0,0175 для меди и 0,0281 для алюминия.
I – номинальная сила тока, А.

Шаг 1. Определить номинальную силу тока по формуле:

I = (P · Кс) / (U · cos ϕ) = 8000/220 = 36 А,

где P – мощность в ваттах (суммарная всех приборов в доме, для примера взято значение 8 кВт), U – 220 В, Кс – коэффициент одновременного включения (0,75), cos φ – 1 для бытовых приборов. В примере получилось значение 36 А.

Шаг 2. Определить сечение проводника. Для этого нужно воспользоваться формулой (2):

R = ρ · L/S.

Потеря напряжения по длине проводника должна быть не более 5%:

dU = 0,05 · 220 В = 11 В.

Потери напряжения dU = I · R, отсюда R = dU/I = 11/36 = 0,31 Ом. Тогда сечение проводника должно быть не меньше:

S = ρ · L/R = 0,0175 · 40/0,31 = 2,25 мм2.

В случае с трехжильным кабелем площадь поперечного сечения одной жилы должна составить 0,75 мм2. Отсюда диаметр одной жилы должен быть не менее (√S/ π) · 2 = 0,98 мм. Кабель BBГнг 3×1,5 удовлетворяет этому условию.

Главная заземляющая шина (ГЗШ)

В закладки

Что такое главная заземляющая шина (ГЗШ) и для чего она нужна?

Согласно ПУЭ (п.1.7.37.): Главная Заземляющая Шина (ГЗШ) — это шина, являющаяся частью заземляющего устройства электроустановки и предназначенная для присоединения нескольких проводников с целью заземления и уравнивания потенциалов.

Как следует из определения ГЗШ должна быть заземлена путем ее присоединения к заземляющему устройству, а к ГЗШ, в свою очередь, присоединяются заземляющие проводники, а так же проводники системы уравнивания потенциалов.

2. Требования к главной заземляющей шине (ГЗШ) (п. 1.7.119. ПУЭ):

1) Материал и сечение ГЗШ :

Главная заземляющая шина должна быть, как правило, медной. Допускается применение главной заземляющей шины из стали. Применение алюминиевых шин не допускается.
Сечение главной заземляющей шины должно быть не менее сечения РЕ (pen)-проводника питающей линии.

2) Конструкция ГЗШ:

Конструкция шины должна обеспечивать возможность индивидуального отсоединения присоединенных к ней проводников. При этом отсоединение должно быть возможно только с использованием инструмента.

3) Место установки ГЗШ

Главная заземляющая шина может быть выполнена внутри вводного устройства электроустановки напряжением или отдельно от него.
Внутри вводного устройства в качестве главной заземляющей шины следует использовать шину PE. (Пример ГЗШ внутри вводного устройства жилого дома смотрите здесь).
При отдельной установке главная заземляющая шина должна быть расположена в доступном, удобном для обслуживания месте вблизи вводного устройства.
В местах, доступных только квалифицированному персоналу (например, щитовых помещениях жилых домов), главную заземляющую шину следует устанавливать открыто. В местах, доступных посторонним лицам (например, подъездах или подвалах домов), она должна иметь защитную оболочку — шкаф или ящик с запирающейся на ключ дверцей. На дверце или на стене над шиной должен быть нанесен знак:

Пример открыто установленной ГЗШ:

Пример ГЗШ установленной в отдельном ящике (щите):

Примечание: Если здание имеет несколько обособленных вводов, главная заземляющая шина должна быть выполнена для каждого вводного устройства. Эти шины должны соединяться проводником уравнивания потенциалов, сечение которого должно быть не менее половины сечения РЕ (pen)-проводника той линии среди отходящих от щитов низкого напряжения подстанций, которая имеет наибольшее сечение. Для соединения нескольких главных заземляющих шин могут использоваться сторонние проводящие части, если они соответствуют требованиям п.1.7.122 ПУЭ. (п.1.7.120. ПУЭ)

Не нашли на сайте статьи на интересующую Вас тему касающуюся электрики? Напишите нам здесь. Мы обязательно Вам ответим.

Главная заземляющая шина (ГЗШ)

Конструктивное исполнение и условия эксплуатации

На габаритные размеры главной заземляющей шины и число отверстий на ней влияет количество и сечение подсоединяемых кабелей. Ее можно выполнить самостоятельно для определенного щитка или шкафа, а также заказать комплект , включающий крепежные элементы.

Шину возможно выполнить на любое количество присоединений. По статистике, наибольшим спросом пользуется медная главная шина заземления, выполненная на 10 подключений. В маркировке данного изделия число, следующее за буквенным обозначением ГЗШ, свидетельствует о количестве отверстий. Но независимо от конструктивного исполнения существуют единые условия эксплуатации:

диапазон температурного режима от +50 до -45 градусов Цельсия;
влажность воздуха не должна превышать 80 %;
отсутствие в помещении эксплуатации самовозгорающихся частиц, пара и газов;
ограничение высоты над уровнем моря – 2 км.

На изделие не должны действовать агрессивные среды. Это объясняется опасностью разрушения металла и снижения изоляционных свойств конструкции.

Принцип построения и назначение защитного заземления

Таким образом, защитное заземление предназначено для решения таких задач:

уменьшение разницы потенциалов между заземляемым устройством и иными предметами и защита жизни человека;
отвод тока в землю и повышение его значений для срабатывания защитных устройств (УЗО, автоматов).

Чем быстрее это произойдет, тем лучше.

Выбор сечения медного провода электропроводки по силе тока

Величина электрического тока обозначается буквой «А» и измеряется в Амперах. При выборе действует простое правило, чем сечение провода больше, тем лучше, по этому округляют результат в большую сторону.

Таблица для выбора сечения и диаметра медного провода в зависимости от силы тока
Максимальный ток, А	1,0	2,0	3,0	4,0	5,0	6,0	10,0	16,0	20,0	25,0	32,0	40,0	50,0	63,0
Стандартное сечение, мм2	0,35	0,35	0,50	0,75	1,0	1,2	2,0	2,5	3,0	4,0	5,0	6,0	8,0	10,0
Диаметр, мм	0,67	0,67	0,80	0,98	1,1	1,2	1,6	1,8	2,0	2,3	2,5	2,7	3,2	3,6

Приведенные мною данные в таблице основаны на личном опыте и гарантируют надежную работу электропроводки при самых неблагоприятных условиях ее прокладки и эксплуатации. При выборе сечения провода по величине тока не имеет значение, переменный это ток или постоянный. Не имеют значения также величина и частота напряжения в электропроводке, это может быть бортовая сеть автомобиля постоянного тока на 12 В или 24 В, летательного аппарата на 115 В частотой 400 Гц, электропроводка 220 В или 380 В частотой 50 Гц, высоковольтная линия электропередачи на 10000 В.

Если неизвестен ток потребления электроприбором, но известны напряжение питания и мощность, то рассчитать ток можно с помощью приведенного ниже онлайн калькулятора.

Онлайн калькулятор для определения силы тока по потребляемой мощности
Потребляемая мощность, Вт:
Напряжение питания, В:

Следует отметить, что на частотах более 100 Гц в проводах при протекании электрического тока начинает проявляться скин-эффект, заключающийся в том, что с увеличением частоты ток начинает «прижиматься» к внешней поверхности провода и фактическое сечение провода уменьшается. Поэтому выбор сечения провода для высокочастотных цепей выполняется по другим законам.

Как рассчитать сечения кабеля по мощности

При достаточном значении сечения кабеля электрический ток будет проходить до потребителя, не вызывая нагрева. Почему происходит нагрев? Постараемся объяснить максимально доступно. К примеру, в розетку включён чайник потребляемой мощностью 2 киловатта, но идущий к розетке провод может передать для него ток мощностью только 1 киловатт. Пропускная способность кабеля связана с сопротивлением проводника — чем оно больше, тем меньший ток может передаваться по проводу. В результате высокого сопротивления в проводке и происходит нагрев кабеля, постепенно разрушающий изоляцию.

При соответствующем сечении электрический ток доходит до потребителя в полном объёме, и нагревание провода не происходит. Поэтому, проектируя электропроводку, следует учитывать потребляемую мощность каждого электрического прибора. Это значение можно узнать из технического паспорта на электроприбор или из наклеенной на нём этикетки. Суммируя максимальные значения и используя нехитрую формулу:

и получаем значение общей силы тока.

Pn обозначает указанную в паспорте мощность электроприбора, 220 — номинальный вольтаж.

Для трехфазной системы (380 В) формула выглядит так:

Полученное значение I измеряется в Амперах, и на основании него и подбирается соответствующее сечение кабеля.

Известно, что пропускная способность медного кабеля составляет 10 А/мм, для алюминиевого кабеля значение пропускной способности составляет 8 А/мм.

Для того чтоб рассчитать сечение кабеля нужно величину тока разделить на 8 или 10, в зависимости от вида кабеля. Полученный результат и будет размером сечения кабеля.

Например рассчитаем величину сечения кабеля для подключения стиральной машины, потребляемая мощность которой составляет 2400 Вт.

I=2400 Вт/220 В=10,91 А, округлив получаем 11 А.

Дальше, чтоб увеличить запас прочности, согласно правилу «пяти ампер» к полученному значению силы тока нужно прибавить еще 5 А:

11 А+5 А=16 А.

Если учитывать, что в квартирах используют трехжильные кабеля и посмотреть по таблице, то к 16 А близкое значение 19 А, поэтому для установки стиральной машины потребуется провод, сечение которого не меньше 2 мм².

Таблица сечения кабеля относительно величины силы тока

Сечение токо-прово-дящей жилы(мм2) Ток(А), для проводов, проложенных

	Откры- то		в одной трубе
	двух одно- жильных	трех одно- жильных	четырех одно- жильных	одного двух- жильного	одного трех- жильного
0,5	11	—	—	—	—	—
0,75	15	—	—	—	—	—
1	17	16	15	14	15	14
1,2	20	18	16	15	16	14,5
1,5	23	19	17	16	18	15
2	26	24	22	20	23	19
2,5	30	27	25	25	25	21
3	34	32	28	26	28	24
4	41	38	35	30	32	27
5	46	42	39	34	37	31
6	50	46	42	40	40	34
8	62	54	51	46	48	43
10	80	70	60	50	55	50
16	100	85	80	75	80	70
25	140	115	100	90	100	85
35	170	135	125	115	125	100
50	215	185	170	150	160	135
70	270	225	210	185	195	175
95	330	275	255	225	245	215
120	385	315	290	260	295	250
150	440	360	330	—	—	—
185	510	—	—	—	—	—
240	605	—	—	—	—	—
300	695	—	—	—	—	—
400	830	—	—	—	—	—

Что такое УЗО в электрике: разновидности, принцип работы Подключение двухклавишного выключателя: схемы, советы, инструкция

Расчет проводника по мощности

Все энергозависимые приборы, используемые в быту, отличаются показателем потребляемой мощности. Главное правило организации электропроводки — просчитать суммарную мощность техники и освещения, чтобы выбрать подходящий вводный кабель.

В представленной ниже таблице указана средняя мощность бытовых электроприборов. Ориентируясь на нее, можно определить нагрузку на проводку в каждой комнате.

Название электроустановки	Средняя потребляемая мощность, Вт
Тостер	800 – 1200
Кофеварка	1000
Электрический чайник	1200
Духовка, духовой шкаф	1200 – 2000
Электрическая плита	2500 – 3000
Холодильник	400 – 600
Микроволновая печь	1400 – 1800
Компьютер	500 – 550
Принтер	500
Телевизор	200 – 300
Утюг	1000 – 1700
Фен	1000 – 1200
Пылесос	1000 – 1600
Кондиционер	1500
Вентилятор	1000
Нагревательный бак	1500
Водяной насос	1000
Стиральная машина-автомат	2500
Осветительные приборы	2000

Нужно учесть, что по мере необходимости в сеть могут быть подключены строительные электроприборы, сварочное, компрессорное, насосное и генераторное оборудование.

Максимальная длина и сечение кабеля в зависимости от мощности

Суммарную мощность приборов умножают на коэффициент 0,75 и получают значение, которому должен соответствовать вводный кабель. Аналогично просчитывают мощность приборов для каждого помещения.

При выборе сечения кабеля исходят из технических характеристик — диаметр, напряжение, ток, мощность. Характеристики медного силового кабеля при монтаже скрытой и открытой проводки для розеток следующие:

Скрытая электропроводка
Сечение, мм2	Ток, А	При напряжении в 220 В	При напряжении в 380 В
1,0	14	3,0	5,3
1,5	15	3,3	5,7
2,5	21	4,6	7,9
4,0	27	5,9	10,0
6,0	34	7,4	12,0
10,0	50	11,0	19,0
16,0	80	17,0	30,0
25,0	100	22,0	38,0
Открытая электропроводка
Сечение, мм2	Ток, А	При напряжении в 220 В	При напряжении в 380 В
0,5	11	2,4	–
0,75	15	3,3	–
1,0	17	3,7	6,4
1,5	23	5,0	8,7
2,5	30	6,6	11,0
4,0	41	9,0	15,0
6,0	50	11,0	19,0
10,0	80	17,0	30,0
16,0	100	22,0	38,0
25,0	140	30,0	53,0

Обязательно нужно обратить внимание на марку кабеля и число жил — проводники рассчитаны на различную нагрузку в сети. Так, к примеру, трехжильный провод ВВГ сечением 2,5 мм2 выдержит ток в 21 А, кабель ПВС из трех жил такого же сечения работает при нагрузке до 27 А, а силовой провод NYM с тремя жилами сечением 2,5 мм2 можно эксплуатировать при токовой нагрузке до 30 А

Маркировка

Для лучшего понимания поднимем вопрос маркировки изоляции применяемых проводников.

В названии провода могут использоваться следующие обозначения:

А — алюминиевый сердечник (при отсутствии буквы — медный);
АС — наличие оплетки из свинца;
АА — многожильный провод, имеющий алюминиевый сердечник и оплетку из этого же материала;
Б — защита от коррозии, выполнена из двуслойной стали;
Г — без оболочки;
Бн — защита от влаги и стойкость к огню;
НП — негорючий материал;
Р — резиновая оболочка;
В — оболочка из поливинилхлорида;
К — контрольный кабель и т. д.

На указанную выше маркировку необходимо обращать внимание при выборе провода для заземления в привязке с его сечением (об этом упоминалось выше)

Ссылки по теме

Правила технической эксплуатации электроустановок потребителей
/ Нормативный документ от 9 февраля 2007 г. в 02:14
Библия электрика
/ Нормативный документ от 14 января 2014 г. в 12:32
Справочник по электрическим сетям 0,4-35 кВ и 110-1150 кВ. Том 10
/ Нормативный документ от 2 марта 2009 г. в 18:12
Кабышев А.В., Тарасов Е.В. Низковольтные автоматические выключатели
/ Нормативный документ от 1 октября 2019 г. в 09:22
Правила устройства воздушных линий электропередачи напряжением до 1 кВ с самонесущими изолированными проводами
/ Нормативный документ от 30 апреля 2008 г. в 15:00
Князевский Б.А. Трунковский Л.Е. Монтаж и эксплуатация промышленных электроустановок
/ Нормативный документ от 17 октября 2019 г. в 12:36
Зевин М.Б. Парини Е.П. Справочник молодого электромонтера
/ Нормативный документ от 14 октября 2019 г. в 16:45

Выбор провода

Требования, предъявляемые кабельной продукции, формируются из условий, в которых изделие будет функционировать. Щиток является прибором с ограниченным пространством, поэтому миниатюрность и компактность являются одним из основных критериев выбора. Надежность и стойкость не менее важна для подобных изделий. Кабель должен хорошо гнуться и выдерживать изгибы, поэтому приборы с алюминиевой жилой не подходят.

Все проводники можно разделить на классы по гибкости. Этот показатель зависит от конструкции жил. Чем класс выше, тем более гибкий проводник. Монолитные жилы сложно гнутся и могут сломаться в процессе эксплуатации, но их легко подсоединять к клеммам. Многопроволочные изделия лучше гнутся, с ними проще работать, но сложность заключается в невозможности подсоединения к клеммам и винтовым зажимам. Для этого приходится либо лудить концы, либо обжимать их специальными наконечниками. В ином случае контакт будет ненадежным и прослужит недолго. Выбор многожильного или одножильного провода также зависит от класса гибкости изделия.

Виды проводов ПВ-1

По всем приведенным характеристикам можно выбрать ряд проводов, которые подходят для включения. К ним относятся:

ПВ-1. Это изделие с однопроволочной медной жилой, которое имеет одинарный слой ПВХ изоляции. Класс гибкости 1.
ПВ-3. Многопроволочный проводник с медными жилами, имеющий ПВХ изоляцию со 2 классом гибкости (для сечения от 0,5 кв.мм. до 1,5 кв.мм.), 4 классом при сечении от 2,5 до 4 кв.мм. и 3 классом гибкости у сечений свыше 4 кв.мм.
ПВ-4. Многопроволочный медный кабель с ПВХ изоляцией. Является более гибким аналогом предыдущих изделий. Класс гибкости 4 и 5.

Можно подобрать зарубежные аналоги проводов. К ним относятся H05VJ, H07VK, рассчитанные на напряжение 0,5 и 0,75 кВ соответственно.

При выборе нужно определиться, каким сечением провода делать разводку в щитке. Это напрямую зависит от нагрузки в помещении. Рекомендуется брать провод для подключения с таким же сечением, что и питающий кабель. Для подключения электрического счетчика используется кабельная продукция сечением 25 кв.мм. Но нужно учитывать и другой показатель – максимальную силу тока, на который рассчитан электросчетчик. В зависимости от марки это 50-60 Ампер, что соответствует 10-12 кВт. По этим критериям подходит проводник из меди с сечением 10-16 кв.мм. или алюминиевый провод, у которого сечение придется повысить до 16-25 кв.мм.

Допустимые длительные токи для кабелей с бумажной пропитанной изоляцией

1.3.12. Допустимые длительные токи для кабелей напряжением до 35 кВ с изоляцией из пропитанной кабельной бумаги в свинцовой, алюминиевой или поливинилхлоридной оболочке приняты в соответствии с допустимыми температурами жил кабелей:

Номинальное напряжение, кВ	До 3	6	10	20 и 35
Допустимая температура жилы кабеля, °С	+80	+65	+60	+50

1.3.13. Для кабелей, проложенных в земле, допустимые длительные токи приведены в табл. 1.3.13, 1.3.16, 1.3.19–1.3.22. Они приняты из расчета прокладки в траншее на глубине 0,7–1,0 м не более одного кабеля при температуре земли +15 °С и удельном сопротивлении земли 120 см·К/Вт.

При удельном сопротивлении земли, отличающемся от 120 см · К/Вт, необходимо к токовым нагрузкам, указанным в упомянутых ранее таблицах, применять поправочные коэффициенты, указанные в табл. 1.3.23.

1.3.14. Для кабелей, проложенных в воде, допустимые длительные токи приведены в табл. 1.3.14, 1.3.17, 1.3.21, 1.3.22. Они приняты из расчета температуры воды +15 °С.

Марки и требования

При покупке кабеля для заземления необходимо всесторонне его изучить на возможность применения в доме, квартире или специальном помещении (к примеру, ванной, сауне и т. д).

Заземляющий проводник может быть с одной жилой или многожильным. Здесь нужно ориентироваться на место монтажа и удобство применения.

Приведем несколько примеров:

При соединении корпуса с дверцей шкафа необходимо сохранить подвижность, поэтому лучше использовать многожильное изделие. Если установить одножильный проводник, из-за частых сгибаний он быстро повредится.
Для соединения корпуса электрического мотора, где не нужна подвижность, пригодятся жесткие жилы. Здесь особых требований к гибкости не предъявляется.
При обустройстве заземления в квартире или доме можно использовать любой из типов проводов с учетом риска его повреждения и удобства прокладки.

В зависимости от типа заземляющая жила может быть из алюминия и меди, идти в качестве отдельного изделия или в составе бухты кабеля, быть с изоляцией или без нее.

Сегодня выделяется несколько основных марок проводов.

NYM

Изделие с медной жилой, промежуточной оболочкой зелено-желтого цвета. Отличается удобством монтажа, применяется для напряжения до 660 В. Рабочая частота 50 Гц.

Количество проводников может быть от одного до пяти с сечением от 1,5 до 6 кв. мм. Номинальный ток определяется рабочим сечением проводника.

Температурный режим работы от -50 до +50 градусов Цельсия. Радиус изгиба не более четырех диаметров кабеля.

Плюсы — стойкость к влаге и огню, гибкость и большой выбор вариантов исполнения.

Минусы — высокая цена и боязнь прямых солнечных лучей.

ВВГ

Кабель с поливинилхлоридной изоляцией, наружной ПВХ-оболочкой и без специального защитного слоя (брони). Бывает одно- или многожильным.

В 3-х, 4-х и 5-ти жильных кабелях может предусматриваться заземление и нейтраль.

Разрешено использование в качестве заземляющего проводника при напряжении до 600 В.

Некоторые типы кабеля предусмотрены для работы на 1000-2500 В. температурный режим работы от -50 до +50 градусов Цельсия.

ПВ3

Провод медный с поливинилхлоридной изоляцией. Отличается высокой гибкостью, что позволяет применять его для заземления разных устройств и механизмов (в том числе в быту).

Изделие устойчиво к влиянию влаги и способно работать в температурном режиме от +60 до -70 градусов Цельсия. Следовательно, его можно применять даже в экстремальных условиях — банях, ванных комнатах и на улице.

ПВ3 не боится плесени и не подвержен огню. При воздействии высокой температуры происходит обычное оплавление оболочки.

ПВ6

Надежное изделие, применяемое для прокладки токоведущих частей и заземления

Во время использования важно избегать попадания прямых лучей солнца и высокой температуры

Жилы изделия состоят из меди, бывают монопроволочными или многопроволочными. Рабочее напряжение до 1000 В.

Благодаря применению прозрачного пластика, удобнее контролировать исправность устройства.

Цвета исполнения могут быть различными, поэтому выполнять цветовую маркировку необходимо самостоятельно. Для этого можно использовать подход, который упоминался выше — маркировка с помощью желтой и зеленой изоленты.

ESUY

Медный заземляющий кабель с высокой степенью гибкости. Жила изготовлена из тонких проводов. Сверху предусмотрена оплетка высокой прочности. При изготовлении не применяется кремнийорганическая резина.

Изделие имеет высокую стойкость к морозам, прозрачную оболочку и температурный режим работы от -40 до +70 градусов Цельсия.

Выше рассмотрены наиболее популярные марки проводов/кабелей для заземления, но можно задействовать и иные варианты. Главное, чтобы проводник удовлетворял требованиям гибкости и сечения.
