7 доработок мультиметра

Подготовка к измерениям

Настройка мультиметра перед началом работ предполагает подготовку его измерительной схемы. Это часть правил эксплуатации. При сборке схемы входящие в комплект поставки шнуры вставляются в гнёзда мультиметра.

При этом разъёмный конец шнура чёрной расцветки втыкается в гнездо «COM», соответствующее русскому «Общий». Сразу вслед за этим соединительный конец провода в изоляции красного цвета вставляется в измерительное гнездо с маркировкой «VΩmA».

По завершении сборки измерительной цепи центральный круговой переключатель устанавливается в положение, соответствующее измеряемой величине (выставляется требуемый режим работы). При этом возможно несколько вариантов измерений:

• для определения действующих значений напряжения указатель переключателя устанавливается в секторах с обозначениями «DCV» (для постоянного) или «ACV» (для переменного). Выбирается диапазон, соответствующий предполагаемому напряжению или самый большой, если предполагаемая величина неизвестна;

• настроить мультиметр на измерение сопротивления можно будет, если установить круговой коммутатор в положение, обозначаемое как «Ω», что соответствует русскому «Омы»;
• при необходимости измерить ток в цепи тот же переключатель переводится в положение, при котором его «носик» располагается напротив сектора, обозначенного как «DCA»;
• и, наконец, для выбора режима работы «прозвонка», «проверка диодов», «измерение ёмкости» или «генератор» необходимо установить указатель напротив соответствующего значка.

Настройка мультиметра завершается выбором нужного предела, определяемого в соответствии со значением измеряемой величины. Так, для переменного напряжения этот выбор ограничен двумя величинами: «750» и «200».

С предельными значениями других измеряемых параметров можно ознакомиться в инструкции с правилами эксплуатации. Для рассматриваемой модели они были приведены выше.

Светодиодный фонарик в мультиметре

При использовании мультиметра часто возникает необходимость проводить измерения в плохоосвещённых местах.

Примером может быть поиск неисправности в электрооборудовании автомобиля или в помещении, где по техническим причинам нет искусственного освещения. Список таких ситуаций может быть очень велик.

Конечно, в таких случаях нужно иметь под рукой фонарик, но зачастую бывает так, что как раз его-то под рукой и нет.

А что всегда под рукой у электронщика, радиомеханика, электрика? Да! Правильно, – мультиметр!

В связи с этим и была произведена доработка (так называемый upgrade – апгрейд) цифрового мультиметра DT-830B. В мультиметр был встроен светодиод белого свечения и микрокнопка, при нажатии на которую, светодиод начинает светиться. Данная доработка проста и её может выполнить начинающий радиолюбитель.

Самое замечательное в том, что для этого понадобится минимум деталей – белый светодиод на 3 вольта и любая подходящая микрокнопка. Дополнительный источник питания не понадобится, так как он уже есть в мультиметре.

Подготовка к апгрейду

Практически у всех современных цифровых мультиметров есть режим измерения такого параметра биполярных транзисторов, как коэффициент усиления – hFE (по-русски h_21Э). Для этого в мультиметре предусмотрена специальная колодка, куда подключаются маломощные транзисторы.

Вот она то нам и нужна.

Если взять светодиод и его анодный вывод подключить к колодке P-N-P (для транзисторов структуры P-N-P) в разъём «E» (эмиттер), а вывод катода в разъём «С» (коллектор) той же секции P-N-P, то светодиод засветится. Вот и примитивный фонарик!

Светодиод будет светиться при любом положении переключателя режимов измерения и потухнет только тогда, когда мультиметр будет выключен.

Данную особенность цифровых мультиметров можно использовать и при проверке светодиодов. Узнать какой из выводов у светодиода анод, а какой – катод очень просто, анодный вывод более длинный, чем у катода.

Доработка цифрового мультиметра DT-830B свелась к тому, что на печатной плате была установлена кнопка. В корпусе прибора было проделано отверстие для микрокнопки.

Светодиод припаивается двумя проводами к выводам колодки измерения параметра hFE так, чтобы анодный вывод был припаян к контакту «E» (эмиттер) разъёма, а катодный к «С» (коллектор). Выводы колодки hFE должны относиться к секции P-N-P.

В разрыв одного из проводов, соединяющих светодиод и колодку, впаиваем подходящую микрокнопку, можно с фиксацией, можно и без – кому как нравится.

Кнопку, светодиод и провода закрепляем термоклеем или любым другим способом.

Схема соединений должна соответствовать принципиальной схеме.

Получиться должно что-то вроде этого.

Недостатком такого усовершенствования можно считать только то, что при частом использовании фонарика 9-ти вольтовая батарея питания мультиметра быстро садится. Вообще лучше применять перезаряжаемый 9V аккумулятор, так как стандартные батарейки, применяемые для питания мультиметров, имеют малую ёмкость.

Данную доработку можно применять ко всем цифровым мультиметрам с колодкой измерения параметра hFE.

Нравится

Главная &raquo Радиоэлектроника для начинающих &raquo Текущая страница

Также Вам будет интересно узнать:

Щупы для SMD-монтажа

Светодиод, способы определения его полярности

Предназначены для подключения к элементам поверхностного микромонтажа – SMD компонентам, которые не имеют проволочных выводов и крепятся к печатной плате припоем за торцы-контакты. Применяются в виде специальных насадок – зажимов, одеваемых на стандартные щупы.

Печатная плата с SMD элементами

Такие приспособления надежно прикрепляются к торцевым контактам SMD компонентов.

Щуп пинцет для SMD компонентов

При необходимости с помощью таких насадок на щупы можно точно измерить напряжение на SMD элементе. Если это резистор, то, зная его номинал, легко рассчитать ток в цепи.

Замена кроны в мультиметре на литий ионный аккумулятор от телефона

В последние годы стала очень популярной переделка мультиметра по замене питания с оригинальной кроны на литий ионную батарейку от сотовых телефонов и смартфонов. Для этих целей помимо самого аккумулятора понадобится зарядно-разрядные платы. Покупаются они на Алиэкспрессе или других интернет магазинах.

Плата защиты от переразряда у подобных элементов питания изначально встроена в батарейку в верхней ее части. Нужна она чтобы аккумулятор не разрядился свыше номинально допустимых норм (примерно 3 Вольт и ниже). Зарядная же плата не дает перезарядить аккумулятор свыше 4,2 Вольт (ссылка на ali). Кроме этого понадобится плата повышающая напряжение от 4В до необходимых 9В (ссылка на ali). Сама батарейка компактно помещается на задней крышке и нисколько не мешает ее закрытию. Предварительно на повышающем модуле необходимо выставить выходное напряжение в 9 Вольт. Подключаете его проводками к еще не переделанному мультиметру и отверткой выкручиваете требуемое значение.

В корпусе под зарядный разъем микро или мини usb придется проделать отверстие.

Сам повышающий модуль располагается в месте где должна стоять крона.

Обязательно позаботьтесь о том, чтобы проводки от модуля до батарейки были необходимой длины. В будущем это позволит без проблем снимать крышку, и располовинив корпус, заниматься при необходимости внутренней ревизией мультиметра.

После размещения внутри всех деталей остается запаять проводки согласно схемы и залить все термоклеем, чтобы ничего не шевелилось при перемещении прибора.

Термоклеем желательно залить не только корпус, но и контакты с проводами, чтобы продлить их срок службы.

Стоит вашему мультиметру полежать в багажнике машины или в сумке зимой в течение длительного времени, и вы сразу же вспомните о батарейке кроне.

И задумаетесь, а была ли полезна такая переделка? Решать в конечном итоге конечно же вам, исходя из условий эксплуатации прибора.

Подсоединение штекеров

Чтобы изготовить самодельные щупы, необходимо соединить провода со штекерами и зажимами. При умении паять и наличии всех необходимых инструментов процедура займет не более получаса.

Цвет штекера, провода и зажима желательно подбирать одинаковый, чтобы один щуп был, например, полностью красным, а второй полностью черный. В этом случае мультиметром будет удобно пользоваться, и легко соблюдать полярность при измерениях.

Для начала следует завести провода в «бананы», через которые и будет происходить их подключение к мультиметру. Соединение со штекером не вызывает особой сложности.

Из «банана» выкручивается болтик, после чего внутрь можно заводить провод, конец которого заранее зачищен. Затем нужно закрутить болтик, тем самым надёжно зафиксировав провод внутри. Такую же операцию проделывают с другим проводом. На этом «бананы» можно считать подсоединёнными.

Щупы для SMD-монтажа и зажимы-крокодильчики

При производстве SMD-монтажа приходится периодически производить замеры. Для удобства данного процесса мультиметр должен иметь более тонкие щупы. Эти устройства имеют наконечники в форме иглы, сделанные из нержавеющей стали или латуни. Эти наконечники очень острые, поэтому должны всегда быть снабжены колпачками для защиты человека от ранений и предотвращении поломки электрода.

Зажимы крокодильчики

Такими щупами очень удобно прокалывать изоляционный слой провода, а также счищать паяльную маску с поверхности платы для дальнейшего проведения замеров. Преимуществом таких щупов является возможность измерений в электрической сети с напряжением в 600 вольт.

Также для данных видов работ существуют щупы-щипцы для тестера. Они обладают способностью измерять необходимые показатели, как на рабочем столе, так и на плате. При этом SMD-компоненты зажимаются щипцами, которые обеспечивают эффективность контакта.

У таких щупов очень короткий провод, но для данных видов работ длинный кабель не очень-то и удобен. Чтобы исключить при замерах касание других деталей, необходимо использовать щупы с отверстиями на концах. Эти отверстия помогают проводить замеры на печатных платах, а также при производстве электромонтажных работ устраняют возникновение короткого замыкания.

Зажимы-крокодильчики тоже имеют очень высокий спрос у мастеров. В некоторых случаях они оказываются даже эффективнее, чем острые электроды. Их размеры могут варьироваться, при этом они должны всегда находиться в диэлектрической оболочке.

Не заряжается кейс от наушников

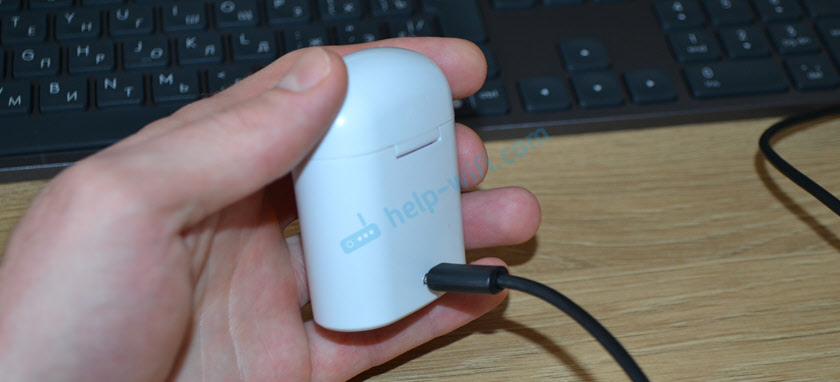

На разных моделях может быть по-разному, но когда кейс заряжается, то на нем обычно мигает красный индикатор. Когда зарядился – индикатор просто горит. Если вы подключаете питание но нет никакой реакции со стороны наушников и кейса, то скорее всего он не заряжается.

Если есть проблемы с зарядкой именно кейса (он же бокс, футляр), то первым делом нужно заменить кабель и источник питания. Подключите кейс через другой адаптер (от телефона, планшета). Возьмите другой кабель. Обычно используется кабель Micro-USB. Думаю, у вас дома точно найдется несколько таких кабелей. Если для зарядки нужен Lightning (используется на хороших копиях), то можно использовать даже оригинальный кабель от Apple.

Убедитесь, что разъем в зарядной кейс вставлен до конца. Обязательно попробуйте подключить питание от USB порта компьютера или ноутбука.

Разборка кейса и проверка контактов

Если вы уже все проверили и попробовали, но по прежнему ничего не работает, то можно скрыть кейс и посмотреть, нет ли каких-то проблем внутри. Может какой-то провод оторван, или еще что-то. Все делаем на свой страх и риск!

Разбираются они очень легко. Нужно просто поддеть одну часть каким-то острым предметом. Желательно использовать специальную пластиковую лопатку, чтобы не повредить корпус.

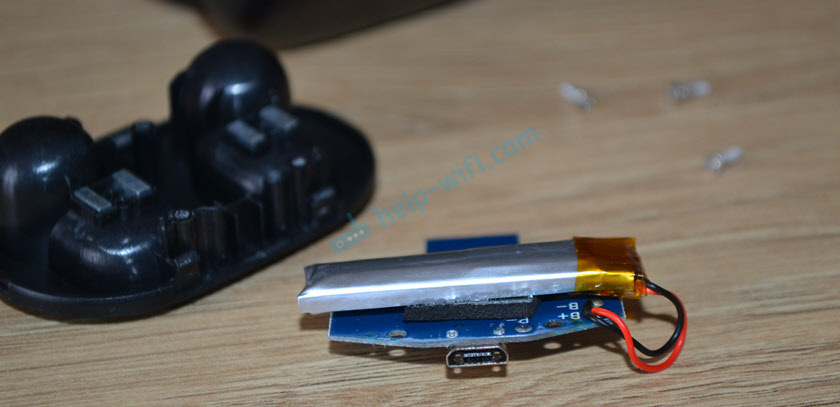

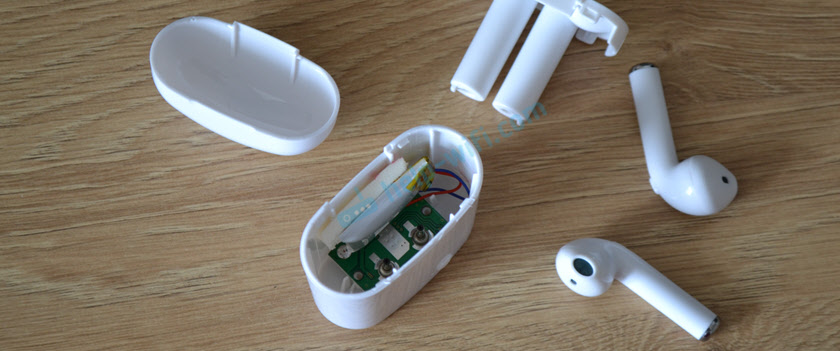

Внутри это выглядит примерно вот так (на примере Xiaomi Earbuds):

Заодно можно проверить контакты, через которые соединяются наушники.

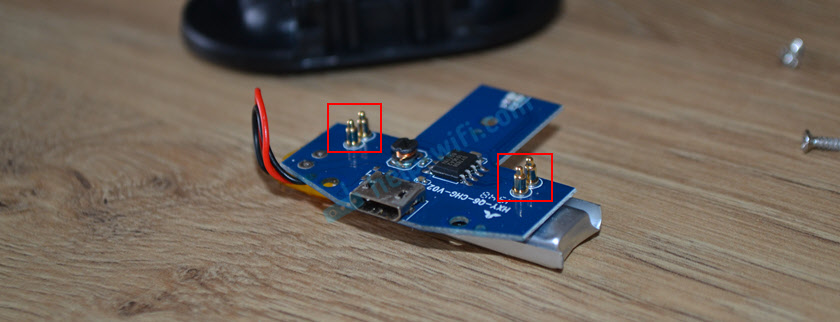

А вот так выглядит разобранный кейс китайских беспроводных наушников за 4 доллара.

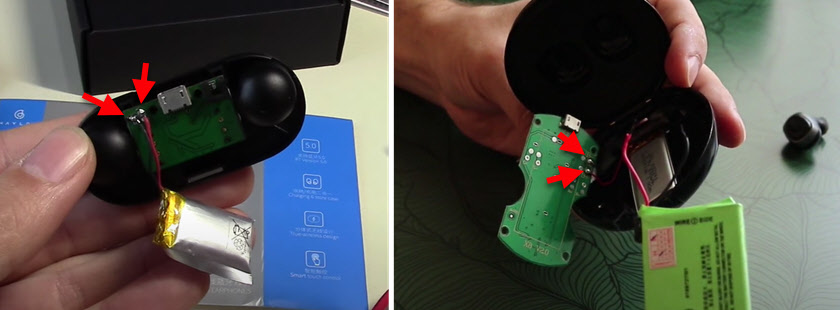

Если там все в порядке, провода не оторваны, значит проблема либо в плате, либо что-то с аккумулятором. Если у вас есть специальный тестер, то можете прозвонить контакты и измерить напряжение в аккумуляторе. Возможно, что-то удастся выяснить и найти причину.
