Сенсорные выключатели: разновидности, устройство, схемы

Критерии выбора устройства

При выборе выключателя обращайте внимание на следующие моменты:

• сколько устройств можно подключить к одному прибору. Оптимально 1-3. Больше трех – неудобства в использовании;
• оснащен ли выключатель диммером — устройством для регулировки интенсивности освещения;
• наличие таймера;
• возможность дистанционного управления.

Корпус выключателя может быть изготовлен из пластмассы или из стекла. Второй вариант обойдется дороже. Разнообразие моделей и фирм на рынке электротоваров поможет выбрать выключатель, подходящий к интерьеру квартиры, соответствующий вашим вкусовым предпочтениям.

Особенности конструкции

Сенсорные выключатели обладают предельно простым принципом работы. Более того, сделать их можно самостоятельно в домашних условиях. Для включения света достаточно просто провести пальцем по специальной чувствительной панели. Такие модели обычно используются для управления светом и прочими приборами с малой мощностью.

Устройство очень чувствительное и реагирует даже на очень слабое прикосновение. Основу его составляют три элемента:

1. Блок управления. Это устройство обрабатывает входящий сигнал и, передавая его дальше, запускает другие необходимые элементы.
2. Коммутационное устройство. Контролирует нагрузку от электричества, изменяя подающееся на устройство напряжение.
3. Панель с сенсором. На ней установлен чувствительный датчик, который подаёт первичный сигнал в блок управления. В новых версиях сенсорных выключателей для их активации достаточно провести рукой на расстоянии в 2−3 сантиметра от панели.

Стандартные виды конструкций способны включать, отключать и регулировать яркость света, управлять отопительными системами, оповещать о резких изменениях напряжения или температуры, а улучшенный датчик движения облегчает использование.

Типы сенсорных выключателей

Сенсорные выключатели бывают нескольких видов:

• емкостные;
• оптико-акустические;
• с пультом управления;
• с таймером.

Чтобы сделать правильный выбор под свои потребности, рассмотрим каждый вид подробнее.

Емкостные

Популярный вид выключателя. Сенсорный датчик очень чувствительный, срабатывает при приближении людей, когда руку подносят к сенсорной поверхности или проводят рядом с ней. Такой выключатель будет актуален на кухне, потому что к нему не надо прикасаться, чтобы он сработал.

Такие выключатели стильно смотрятся и удобны в использовании. За ними легче ухаживать, чем за обычными выключателями с клавишей.

Оптико-акустические выключатели

Эти выключатели реагируют на звук или движение, происходящие в зоне действия датчика. Когда в комнате никого нет, свет отключается. Они позволяют экономить электроэнергию. В квартирах такие выключатели используются редко. Их чаще ставят в местах общего пользования для подсветки помещений или открытия дверей, которые «чувствуют» приближение посетителя.

С пультом управления

Выключатели с пультом особенно удобны в доме, где проживают дети или люди с ограниченными возможностями. Пригодятся, если выключатель расположен неудобно или детям до него трудно дотянуться. А еще они дарят комфорт, когда нет желания вставать с кровати, чтобы выключить свет или прибор, опустить шторы.

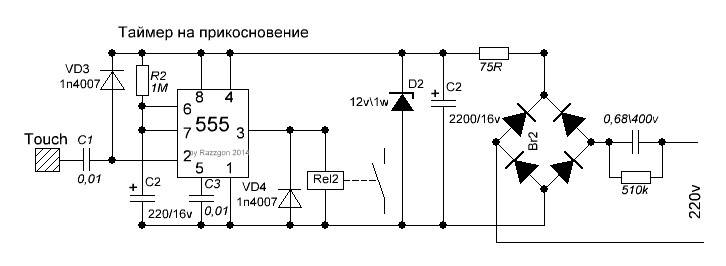

С таймером

Таймер позволяет включать и выключать прибор или свет в определенном режиме. Выключатели с таймером универсальны. Они удобны в использовании, работают с любым типом ламп: светодиодные, галогеновые или лампы накаливания.

Их преимущество — безопасность. Если произойдет замыкание, выключатель автоматически перейдет в выключенное положение.

Выключатели оснащены индикаторами, которые показывают включен ли он в данный момент. А еще пользователи отмечают простоту установки, удобство в использовании, привлекательный внешний вид, надежность.

Какие основные модели розеток и выключателей Schneider electric существуют?

Выключатель с таймером подойдет, если вы желаете регулировать время его работы. Это может быть удобно, когда надо запрограммировать на включение или выключение электроприбор. Такие выключатели помогают экономить на электроэнергии.

ТОП 5 производителей

Сенсорные выключатели Sesoo – инструкция, доработка и ремонт

Среди фирм, выпускающих электроаппаратуру можно отметить Sesoo. Эта фирма производит устройства для системы «умный дом» Broadlink.

Устанавливаются и программируются эти приборы также, как и другие приборы.

При подключении к этому аппарату энергосберегающей лампы, она может начать «моргать» Это связано с зарядом конденсатора внутри электронного ПРА. Для решения этой проблемы необходимо припаять резистор 200кОм в лампу, параллельно конденсатору.

Рабочая зона сенсора небольшая и ограничена светящимся кольцом (синим в отключенном состоянии и красным во включенном). Для расширения этой зоны следует припаять провод к контакту, к которому припаивается сенсор, и проложить его по краю защитного стекла. Это расширит зону, в которой сенсор реагирует на прикосновение.

Ремонт таких аппаратов сводится к поиску и замене неисправных деталей. Самая распространённая проблема — сгоревший или пробитый симистор.

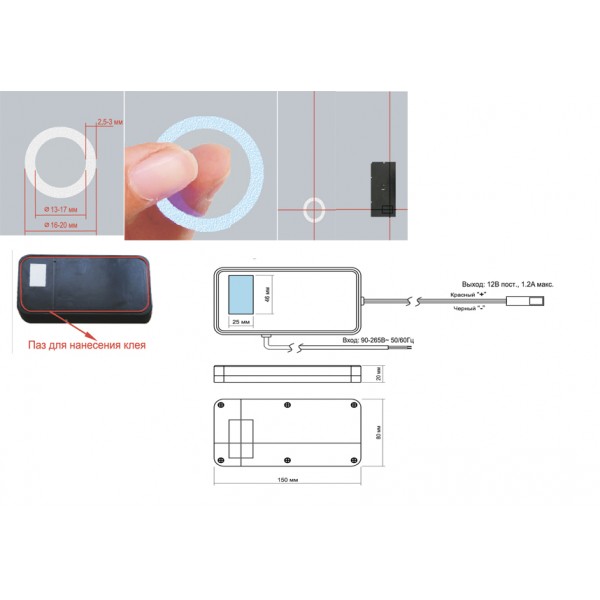

ГК «Флекси» — 3 вида зеркал торговой марки MixLine перла d770 с сенсорным выключателем

В любой ванной комнате есть зеркало. Многие из них оборудованы подсветкой. Российская компания «Флекси» предлагает коллекцию зеркал «Премьер» торговой марки Mixline:

• С наружной подсветкой. Используются светильники, монтирующиеся на раму или стену.
• С внутренней подсветкой. Осветительные приборы устанавливаются с обратной стороны рамы. Для освещения часть зеркала не покрывают амальгамой. Она может иметь форму рисунка или геометрических фигур.
• Со светодиодами.

Все зеркала могут быть оснащены сенсорными выключателями и датчиками движения.

С.В. Legrand

Продукция французской компании Legrand широко известна в мире своим качеством и ассортиментом. Розетки, автоматы, светорегуляторы и другая аппаратура для системы «умный дом» отличаются надёжностью и инновационными решениями.

С.В. Livolo

Продукция китайского производителя работает при напряжении до 250В с большим количеством ламп. Защитная панель чёрного и белого цвета изготовлена из хрусталя. Ряд моделей работают с приобретаемым отдельно пультом ДУ.

С.В. FD Electronics

Сенсорные выключатели KG-020 выпускаются компанией FD Electronics. Эти приборы производятся с пультом или без, в разной цветовой гамме

Разновидности

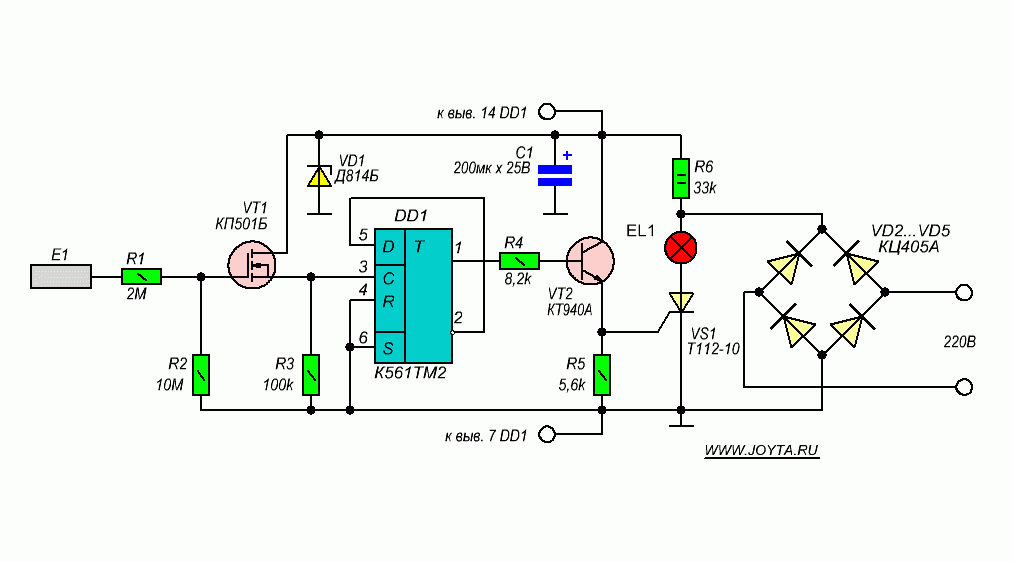

Схема сенсорного выключателя света 220 В довольно простая. С установкой датчика справится даже начинающий мастер. В продаже присутствует четыре распространенных модификации подобных приборов. Они отличаются набором дополнительных функций, конструкцией. Самыми востребованными разновидностями являются:

• С пультом. Этот датчик легко применять для управления светодиодной лентой, бра, точечными осветительными приборами и т. д.
• С таймером. Это экономичная разновидность, которая расходует минимальное количество электроэнергии. Если в квартире никого нет, датчик отключит свет.
• Емкостный. Прибор реагирует даже на легкое прикосновение.
• Бесконтактный. Может реагировать на некоторые особенности обстановки. Это, например, может быть звук, перепад температуры, изменение уровня естественной освещенности или движение.

Сенсорные выключатели могут оборудоваться диммером. Это позволяет управлять яркостью освещения.

Как заставить все работать локально

Вот мы и подошли к пределу нашей любимой системы HomeBridge. Чтобы развивать умный дом далее, придется перейти на ступень выше и настроить полноценную альтернативную систему для управления гаджетами в доме.

Альтернатив довольно много, но главное их преимущество – независимость от внешних серверов, китайских облаков или используемых смартфонов/планшетов/компьютеров.

Для этого дома должен находиться сервер с подобной системой либо специализированный гаджет, который будет являться хабом. К сожалению, не все девайсы получится подключить, ведь для этого требуется так называемый режим разработчика, позволяющий гаджетам работать с альтернативными системами.

Почти все наши любимые устройства от Xiaomi обладают таким режимом, а значит – простор для экспериментов ограничен исключительно нашей фантазией.

Предлагаю тем, кто немного в теме, проголосовать за наиболее интересующую систему управления, чтобы в дальнейшем мы взялись за ее построение и развитие.

iPhones.ru

И будет ли вообще что-то работать?

Преимущества и недостатки

Среди главных достоинств сенсорных выключателей:

срабатывают сразу;
не требуется усилий;
бесшумные;
множество моделей в подходящем дизайне под разные стили интерьера;
безопасность за счёт гальванической развязки схемы;
абсолютная герметичность корпуса, поэтому даже мокрые руки не будут становиться мерой предосторожности, не повредят внутреннюю начинку прибора;
в схеме — только электронные элементы, которые в результате механического воздействия сломать невозможно;
может подключаться несколько каналов одновременно, предусмотрена возможность совмещения с дистанционным управлением;
можно собрать самостоятельно.

У таких приборов существенных недостатков нет. Не устраивает обычно только их высокая цена по сравнению с классическими аналогами.

LED адаптер для маломощных ламп

Для корректной работы сенсорного выключателя света вместе со светодиодными лампами и лентами, а также с люминесцентными лампами общей мощностью до 5 Вт (для диммера 25 Вт), советуем дополнительно использовать LED адаптер во избежание мигания ламп в выключенном состоянии.

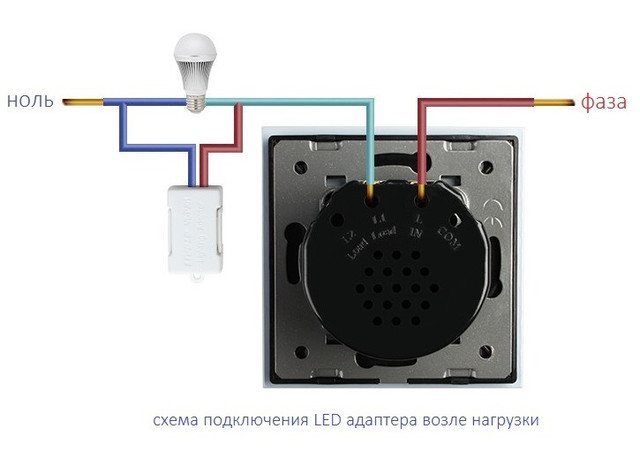

Схема подключения LED адаптера. Адаптер подключается параллельно нагрузке.

Если в монтажной коробке где установлен выключатель есть ноль, то адаптер возможно установить в возле выключателя. Схема будет такой.

Выключатель имеет интеллектуальный процессор. Электроника контролирует весь процесс управления нагрузки. В случае обрыва цепи, сенсорный выключатель с его продвинутой схемой управления, просто отключается, таким образом мы имеем дополнительную автономную систему безопасности. В зависимости от положения ротора, нагрузка создаваемая вытяжкой является переменной. В некоторых случаях нагрузка стремится к нулю, что приводит к отключению выключателя. Обучить выключатель правильно работать с вытяжкой можно используя адаптер. Схема подключения адаптера для вытяжки:

Некоторые возможности брендовых выключателей

Кроме обычных функций включения и разрыва движения тока касанием, многие фирмы, производящие комплексы контроля сенсорного типа, оснащают их дополнительными агрегатами. Это вполне могут быть системы взаимосвязи между двумя одинаковыми устройствами или дистанционное управление. Первый случай достаточно интересен тем, что для контроля подачи энергии можно использовать не одно устройство, а несколько. Изменяя состояние любого из них, происходит и переключение прочих на выбранный режим работы. Кроме того, использование такой техники оправдано в комплексах «умного дома» или систем сигнализации, где дополнительно к ручному контролю используется автоматический. Примером может послужить охранный комплекс. При обнаружении проникновения, включается свет, производя психологическое воздействие на нарушителя, заодно подсвечивая его для более качественной видео и фото съемки.

Особенности

Сегодня в большинстве современных зданий применяются сенсорные светильники. Они дополнительно оснащены специальными датчиками движения. Благодаря им происходит автоматическое включение и выключение света, если каким-то образом изменяется обстановка в помещении. Датчики движения мгновенно реагируют на любые световые изменения, а также на движения. После установки сенсорных светильников можно существенно сэкономить на оплате электроэнергии.

Источник света и датчик движения имеют совместное подключение. Это намного упрощает монтаж и экономит время. Для того, чтобы адаптировать основную работу осветительного прибора к потребностям пользователя, необходимо отрегулировать ряд параметров:

• чувствительность прибора или его порог реагирования;
• необходимую дальность реагирования;
• стандартный период срабатывания.

Подключение датчика движения с выключателем — как это сделать и зачем?

Выключатель, который подключен параллельно к датчику, может быть добавлен в схему для постоянной работы светильника в помещении вне зависимости от того, присутствует или отсутствует перемещение в помещении. При этом выключатель может продублировать работу датчика движения, вследствие чего можно будет принудительно управлять освещением.

Расскажу свою ситуацию для которой мне необходимо подключить выключатель с датчиком движения. Я проживаю в частном доме и часто прихожу домой поздно вечером в темное время суток, особенно зимой, когда рано темнеет.

Для этого я установил датчик движения для освещения направленный на входную калитку во дворе. То есть, когда я вечером захожу во двор, датчик должен сработать и включить освещение. Причем датчик я настроил так чтобы освещение работало такой промежуток времени достаточный для того чтобы пройти пешком от калитки ворот до двери дома.

А теперь представим что мне вечером или ночью необходимо выйти из дома во двор на улицу, ну например в магазин или скажем, услышу какой то шорох во дворе, а освещения нет (кстати датчик охватывает не весь двор). Для этого мне нужно выходить в потемках и махать руками пока датчик не сработает?

Вот поэтому у меня возникла необходимость подключить выключатель с датчиком движения. И когда я выходу из дома во двор я просто включаю выключатель и лампа горит не зависимо от датчика. Выполнить подключение датчика движения с выключателем абсолютно не сложно.

Теперь схема в которой выключатель с датчиком движения подключены вместе но светильник работает от выключателя (не зависимо от датчика).

Советы для радиолюбителей

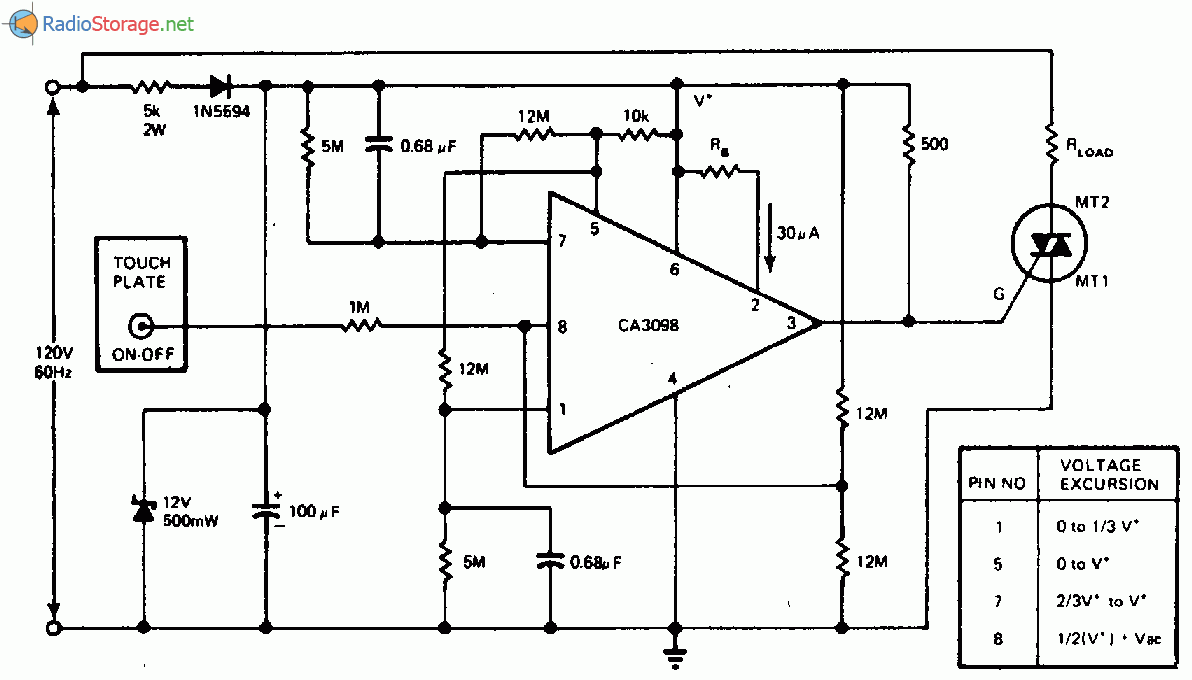

Поскольку цены на такие устройства для большинства людей еще слишком заоблачные, можно вооружиться паяльником и соорудить простейший сенсорный выключатель своими руками. Для этого понадобится терпение и следующие элементы:

• Паяльник, канифоль, припой,
• Транзисторы VT2, VT1 (типа КТ315 с любым индексом),
• Реле К1 (типа РЭС55А), на напряжение 6 вольт и током срабатывания 15-20 mA,
• Диод VD1 (типа КД509, КД503, КД522),
• Конденсаторы С1, С2, С3,
• Резистор R.

Теперь, согласно схеме, из этих элементов собирается цепь. После чего нужно проверить ее работоспособность, подсоединив к питанию. Если реле срабатывает от прикосновения, то все в порядке и можно пользоваться, если нет, то нужно правильно подобрать резистор. Для этого на место R1 ставится переменный резистор и подстраивается под используемое реле. Как только реле сработает, замеряем мультиметром его сопротивление и ставим в нашу схему соответствующий обычный резистор.

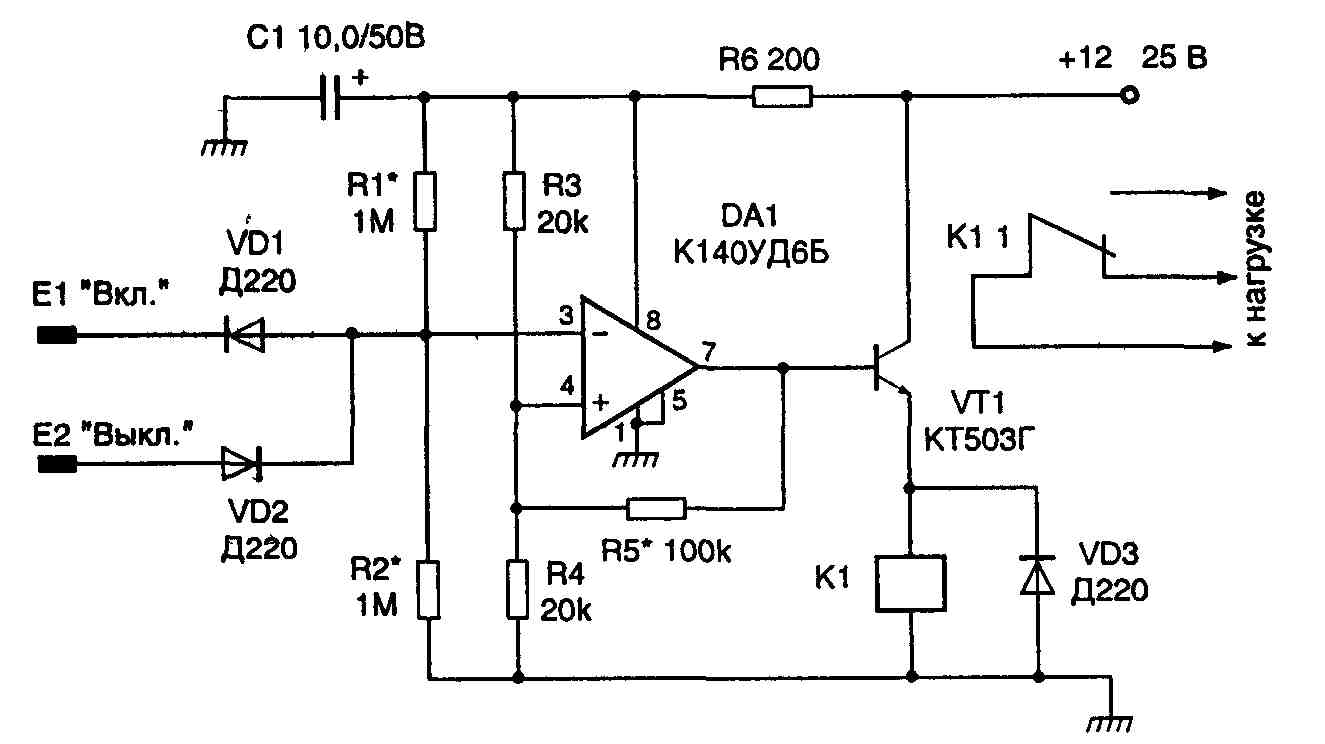

Схема простейшего сенсорного выключателя

Дотрагиваясь до сенсора – Е1, электрический сигнал от человека поступает на усилитель напряжения, выполненный из двух транзисторов – VT1 и VT2(он же является выпрямителем), проходя при этом через конденсатор – С1. Реле К1 служит для подачи нагрузки на усилитель, которое срабатывает при каждом касании. Конденсатор С2 в этой схеме является фильтром для сглаживания пульсации между выпрямителем и нагрузкой. Чтобы защитить транзистор VT2 от возможных перепадов напряжения устанавливается диод VD1. Также между усилителем и реле располагается резистор – R1. В качестве источника питания может выступить обычный блок питания на 9 вольт (обязательно при подключении приборов на 220 в)или батарейка с таким же напряжением.

Если вы не любите или не хотите паять, то можно просто купить готовую плату и собрать на ее основе управление любым осветительным прибором, будь то светодиодная лента или лампа накаливания. На обратной стороне устройства имеется схема подключения проводов.

Как подключать импульсные реле для управления несколькими светильниками из разных мест: практические рекомендации

Разберем случай с тремя лампами освещения, хотя их общее количество может быть произвольным. Схема подключения импульсных реле просто увеличится от начальной на число светильников. Сколько ламп, столько и релюшек.

Общее количество кнопок-выключателей выбирается владельцем квартиры по местным условиям.

Главные принципы построения схемы:

1. Потенциал фазы после защитного автомата распределяется по всем кнопкам слаботочным проводом, а от них он направляется на обмотки бистабильных реле (контакт А1). Силовым же проводником он подводится к клемме 1 каждого выходного контакта, а с клеммы 2 подается на свой светильник.
2. Потенциал нуля жестко разводится по всем лампочкам проводом освещения, а слаботочкой может быть заведен на контакт А2 всех обмоток.
3. Каждый светильник работает от силового контакта своего бистабильного реле, которое управляется индивидуальными кнопками.

На первый взгляд здесь ничего сложного нет, но при создании цепочки принудительного отключения от одной кнопки существуют особенности:

1. внутри квартиры с обычным однофазным питанием для централизованного отключения достаточно параллельными перемычками соединить все контакты OFF и вывести на общую кнопку у входа;
2. в частном доме с трехфазным питанием каждый потребитель может подключаться от разных фаз и собственного автомата. Способ объединения перемычками выводов OFF становится не приемлемым. Здесь следует применить обычное промежуточное реле. Его контакты станут управлять каждым модулем.

Другими словами, в отдельных случаях для централизованного управления потребителями может потребоваться дополнительное реле сброса.

Обозначил его KL и показал на схеме принцип включения обмотки с общей кнопкой от любой фазы, расположенной вблизи (например, L1) и монтажом промежуточных контактов (KL1.1, KL1.2…) в цепочках централизованного отключения всех задействованных светильников.

Этот же принцип приемлем для централизованного одновременного включения всех импульсных модулей от одной общей кнопки по контакту OFF. Дабы не загромождать картинку лишними линиями, его просто не показываю.

При таком подключении в квартирном щитке располагаются автоматические выключатели разных групп освещения и импульсные реле. От них придется делать довольно разветвленную разводку к многочисленным кнопкам управления, включая централизованные, и светильникам.

Оптимальным вариантом соединения слаботочных жил и силовых проводов становятся обычные клеммники под винт.

Особенности монтажа двухклавишных кнопок с подсветкой в подрозетниках

Подключение слаботочных цепей кнопочных выключателей выполняется последовательно от одного подрозетника к другому по мере удаления от квартирного щитка. При этом все соединения даже для двух кнопок удобно монтировать следующим образом:

• потенциал фазы, показанный на картинке ниже красным цветом, соединяется от каждых отрезков кабелей по верхним контактам всех клемм кнопок перемычками;
• жилы управления, идущие на общий контакт управления, соединяются шлейфом ниже на кнопках (для примера показал коричневым и зеленым цветом);
• остальные не используемые жилы кабеля в этом выключателе, включая РЕ-проводник, монтируем на миниатюрном двухконтактном Wago.

Этот способ позволяет удобно выполнить компактное подключение скрытой проводки даже в малом объеме подрозетника.

Одновременно здесь удобно перемонтировать назначение любой кнопки. Для этого достаточно отсоединить нижний не нужный провод с кнопки и подключить от другого светильника, а разорванную цепь соединить освободившемся Ваго.

Отличительные особенности различных моделей

Отдельные производители выпускают импульсные модули в корпусах, предназначенных не только для управления одним светильником из разных точек, но и несколькими, как показано ниже на примере продукции от Шнайдер.

Компания ABB пошла иным путем. Она стала выпускать к своим модулям дополнительный блок централизованного управления, который позволяет выполнить те же функции. Его просто устанавливают на DIN рейку рядом с основным изделием.

Схема подключения таких устройств приведена на корпусе и в сопроводительной документации. Уточняйте ее особенности у каждого производителя.

Компания Меандр производит модули РИО-2, приспособленные для работы в трех режимах:

1. обычного импульсного;
2. трех перекрестных переключателей;
3. автоматического таймера.

Они могут работать с местным и централизованным управлением. Показываю схему подключения производителя двух модулей с общими функциями.

Как видите, для каждого изделия может быть разработана своя заводская схема. Ее следует уточнить.

Выключатели проходного действия

Удобство и практичность этого вида приборов очевидны. Электрические сети, оснащенные подобными коммуникаторами, эксплуатируются более эффективно, так как в конечном итоге реально отмечается экономия энергии.

К примеру, для перехода через длинный коридор на входе освещение включается, а на выходе отключается. Эта функция реализуется всего лишь двумя приборами, смонтированными в разных концах коридора.

Если сравнивать конструкцию с обычным прибором включения/отключения, разница отмечается в количестве рабочих контактов приборов. Конструкция простого выключателя обеспечивает только замыкание/размыкание двух контактов.

Разводка подключения проходного выключателя предполагает создание трёх рабочих линий, из которых одна является общей, а две других – перекидными. Так появляется возможность управления участком электрической цепи из различных точек.

Принцип работы одноклавишной модели

Собственно, принцип функции выглядит простым и понятным. Существующие в составе конструкции перекидные контакты в первом положении замыкают один сегмент цепи и размыкают другой, а во втором положении перекидных контактов схема инвертируется.

На корпусе каждого фирменного выключателя всегда имеется принципиальная схема его подключения. К примеру, в распоряжении пользователя есть одноклавишный прибор. Необходимо включить его в простую схему управления одним светильником.

Если обратиться к схеме установки одноклавишного проходного выключателя, что содержится на его корпусе, действия пользователя сводятся к следующему:

1. На первый (C) контакт подключается общая линия.
2. На второй (P) и третий (P) контакты подводят перекидные сегменты.
3. Устанавливают два прибора в ранее намеченных точках.

Одинаковые по нумерации перекидные контакты (P) двух выключателей соединяются один с другим проводниками. Первые (общие — Common) контакты двух приборов соединяются – один с фазным проводом, второй с «нулевым» через лампу светильника.

Работа схемы тестируется следующим образом:

1. Смонтированный участок цепи обеспечивают напряжением.
2. Переводят клавишу первого выключателя в режим «Вкл».
3. Осветительная лампа загорается.
4. Следуют к точке размещения второго прибора.
5. Меняют текущее положение клавиши второго устройства.
6. Осветительная лампа отключается.

Теперь, если проделать все операции в обратном порядке, эффект действия системы освещения получится аналогичный. Так констатируется нормальная работа схемы.

Как выполнить реальный монтаж

Прежде чем начинать установку квартирного (или иного) проходного выключателя, рекомендуется вычертить монтажную схему, примерно такую:

Подвод тока на участок схемы с проходными выключателями, как правило, осуществляется через стандартную распределительную коробку. Таким образом, первый шаг инсталляции – подбор оптимального места под распределительную коробку, установка ее и подвод электрической проводки. Кабель в коробку выводят трёхжильный (фаза-ноль-земля).

Помимо установки распределительной коробки естественной остаётся необходимость подготовки ниш под монтаж шасси проходных выключателей. Для них также выбирают наиболее удобные места. Обычно монтируют приборы рядом с коробками проходных дверей.

Завершив подготовительные инсталляционные процедуры, переходят к подключению разведённых линий проводников. Первой подсоединяется к любому из выключателей, к его 1 выводу (фазный проводник).

Далее проводят соединение проводников между перекидными контактами. Последней соединяется линия нуля на оставшийся свободным первый контакт второго выключателя. Останется подвести напряжение к собранной цепи (включить защитный автомат) и протестировать сборку на корректную работу.

Конструкции перекрёстного исполнения

Существует модификация приборов – перекрёстные выключатели. Конструктивно представляют собой приборы с коммутацией на четыре контакта. Их главное предназначение – помощь в устройстве схем коммутации светильников и других приборов из трёх и более точек управления.

Между тем, для реализации подобных схем с участием в структуре перекрёстных моделей требуется использовать обычные проходные выключатели. Схемная реализация предполагает включение перекрёстных модификаций последовательно между парой обычных проходных коммутаторов. У перекрёстной модели имеется пара входных и пара выходных клемм.

Выпускаются изделия для внешнего (накладного) монтажа и устройства для использования в сетях скрытой проводки. Существует обширный выбор по нагрузочным способностям, а разнообразие по цветовой гамме и дизайну также не ограничивает пользовательских потребностей.

Видео по теме

Источники

• https://FB.ru/article/464699/sensornyiy-vyiklyuchatel-shemyi-podklyucheniya-ustroystvo-i-printsip-rabotyi
• https://sovet-ingenera.com/elektrika/rozetk-vykl/sensornyj-vyklyuchatel-svoimi-rukami.html
• https://okcomfort.com/elektrika/vikluchateli/shemy-sensornyh.html
• https://USamodelkina.ru/6777-prostaya-sensornaya-knopka.html
• https://www.asutpp.ru/sensornyj-vyklyuchatel.html
• https://xn--d1aspaq3c.xn--p1ai/prisposobleniya/sensornaya-knopka-svoimi-rukami.html
• https://VashUmnyiDom.ru/osveshhenie/sensornyj-vyklyuchatel.html

Плюсы по сравнению с классическими

Главным преимуществом служит отсутствие движущихся элементов механической системы, приводимой в действие силой человека. Бонусом идет, принцип работы на основе реле или электронных ключей, дающий большую надежность и долговечность, сравнительно с классическими вариантами.

Остальные плюсы вытекают из предыдущего факта. К примеру — можно сделать выключатель полностью герметичным полностью убрав воздействие окружающей среды на его функциональность. Не зря, все системы ручного контроля с высоким индексом защиты IP построены на основе сенсорных принципов работы. Легкость применения тоже достойна упоминания. Для переключения состояния достаточно прикоснутся, или просто поднести руку к устройству.
