Что такое наконечники ншви для проводов, как правильно выполнить опрессовку

Основные типы и разновидности клещей

Конструктивно обжимные клещи можно разделить на две основные разновидности — диафрагменные и те, что работают по принципу пассатижей.

Второй вариант считается более распространенным: при нажатии на рукоятки инструмент сдавливает втулку двумя рабочими плоскостями, но, в отличие от плоскогубцев, на краях имеются вырезы нужной формы, которые выполняют функцию направляющих. Данный прибор подходит для обжима наконечников П-образной формы.

Главное достоинство инструмента — универсальность, поскольку обжимать наконечники можно с любой стороны. Универсальность заканчивается тогда, когда речь заходит о размерах гильз: конкретные пресс-клещи предназначены для небольшого габаритного диапазона втулок.

Если вы часто выполняете опрессовку либо в настоящий момент работаете над крупным проектом по электропроводке, то с большей долей вероятности придется обжимать провода кабельными наконечниками и больших, и малых размеров. Таким образом, под рукой нужно держать несколько кримперов под разные втулки.

Есть отличная альтернатива: кримперы с набором съемных матриц, устанавливаемых на кассету. Для смены рабочую часть инструмента вставляют в отверстие кассеты, затем тянут «на себя», и матрица оказывается внутри. Остается вставить основание в отверстие с матрицей нужной формы. Вспомните качественные бритвенные станки со съемными лезвиями — срабатывает аналогичный принцип.

Что касается диафрагменных пресс-клещей, то они позволяют выполнять обжим с четырех или шести сторон. Точное количество зависит от механизма диафрагмы. Полный обхват втулки повышает качество соединения, обеспечивает максимальную плотность обжима. Кроме того, данный прибор в автоматическом режиме подстраивается под толщину используемой втулки, поэтому нет необходимости менять матрицы.

Но даже у такого инструмента есть недостаток — опрессовывать можно конец одного провода, поскольку с другой стороны находится замкнутая «рабочая головка». При помощи диафрагменных клещей нельзя создать обжим двух проводов вместо их скрутки.

Соединение провода и наконечника пайкой

Надежно зафиксировать провод в наконечнике без механических воздействий можно при помощи пайки. Такое соединение не является обжатием, но и не требует применения специального инструмента. Для работы потребуются флюс, припой, источник тепла (газовая горелка или строительный фен) и минимальные навыки пайки. Для нагрева в домашних условиях можно использовать газовую плиту.

https://www.youtube.com/watch?v=ppG3lP3UZrQ

Перед соединением зачищают гильзу с внутренней стороны и провод с запасом в 3-5 мм. Поверхность кабеля лудят (покрывают тонким слоем припоя), а внутреннюю полость наконечника заполняют примерно на треть. Удерживая последний плоскогубцами или зафиксировав в тисках, его нагревают до плавления олова и вставляют луженый проводник. Если между гильзой и проводом остается зазор, необходимо добавить еще припой, после остывания намотать несколько слоев изоленты.

Итак, как правильно обжимать провода наконечниками

Кроме подбора необходимых проводов и наконечников для выполнения данной задачи потребуется специальный инструмент, который называется «кримпер» или же пресс-клещи.

Внешне инструмент очень напоминает пассатижи, на концах которого установлена специальная матрица, в которую вставляются наконечники и не изолированная часть кабеля.

Данный инструмент призван обеспечить равномерное усилие наконечника вокруг провода, исключая плохой контакт при обжимке кабеля. Кроме того существуют универсальные инструменты, позволяющие не только выполнить обжим, но и разрезать кабель, снять с него изоляцию и скрутить жилу.

Особое внимание следует обратить на тип кабеля, в бытовых условиях силовой кабель может быть двух типов:

• с монолитной жилой;
• многожильный.

При обжиме провода с монолитной жилой достаточно снять слой изоляции с небольшим запасом (до 0.3–0.5 см), (с помощью инструмента или же используя нож для снятия изоляции), затем выпрямить и обезжирить участок, с которым будет проводиться работа, после чего следует надеть на шнур термоизоляционную трубку.

Затем, выбираем на инструменте (перемычкой в матрице) определенное сечение и тип наконечника. После проведения вышеперечисленных манипуляций надо вставить подготовленный конец провода в наконечник, предварительно убедившись в отсутствии трещин в нем.

Установите рычаг блокировки храпового механизма. Невыполнение данное пункта грозит некачественным обжимом наконечника и, соответственно, плохим качеством соединения.

Заключительная часть обжима инструментом провода с монолитной жилой:

• убеждаемся в правильности соединения;
• вставляем наконечник до конца в устройство так, чтобы цифры с маркировкой матрицы выбились на лицевой или тыльной сторонах наконечника;
• до конца утапливаем оголенный участок провода в наконечник;
• прилагая усилие нажимаем на рукоятки кримпера;
• как только операция будет выполнена рукоятки автоматически начнут возвращаться в исходное положение (для этого необходимо перевести рычаг блокировки храповика в состояние «заблокировано»);
• оконцевание шнура выполнено, заключительным шагом будет надевание термоусадочной оплетки на место соединения и прогрев её специальным феном или же зажигалкой.

Если рукоятки не возвращаются в изначальное положение, то данная проблема может быть вызвана из-за следующих проблем:

• слишком слабое сжатие ручек инструмента;
• неисправность храпового механизма;
• «слабая» пружина в храповике;
• не до конца установлен рычажок блокировки храповика.

Если же предстоит оконцевать многожильные провода, то вышеуказанную методику применять не стоит, так как имеет множество нюансов.

Поэтому провода с большим количеством жил обжимаются по следующей инструкции:

• снять часть изоляции с провода (с небольшим запасом до 0.3–0.5 см), крайне желательно при удалении изоляции пользоваться специальным инструментом, позволяющим снять оплетку и не повредить жилы кабеля, но при отсутствии такого инструмента допускается использовать острый нож (при снятии изоляции следует убедиться в том, что не были затронуты жилы провода);
• надеть на шнур небольшой кусок термоизоляционной оплетки;
• после чего оголенный участок необходимо обезжирить спиртом и нанести специальную электропроводную пасту (самыми распространенными вариантами являются составы типа «КВТ» и «ЭПС»).

После вышеперечисленных манипуляций обработку кабеля можно считать законченной.

выставляем в матрице устройства необходимое сечение и тип наконечника;
устанавливаем наконечник до конца в устройство так, чтобы цифры с маркировкой матрицы находились на лицевой или тыльной сторонах наконечника;
расправленные жилы кабеля заправляем в наконечник до упора (Внимание! Скручивать жилы кабеля запрещается);
прилагая усилие нажимаем на рукоятки кримпера;
обжатие многожильного провода выполнено, теперь возвращаем заранее надетую на шнур термоусадку на место соединения и прогреваем её строительным феном, паяльником или турбозажигалкой;
после выполнения операции рукоятки должны вернуться в стандартное (разжатое положение), если этого не произошло, то причиной тому могут быть проблемы, описанные выше.

Опрессовка проводов с помощью гильз

Сейчас есть огромное количество технологий, позволяющих быстро и надежно соединить электрические провода и кабели. Каждый из способов имеет как плюсы, так и минусы. Провода и кабели соединяются методом сварки или же пайки. Можно использовать скрутку или скрепить проводники клеммными колодками, СИЗами. Все эти методы хороши и эффективны. Но когда необходимо получить действительно качественное соединение, поможет опрессовка поводов.

Результат такого метода – хороший контакт, защищенный от окислительных процессов и особо прочное соединение. Единственный минус – неразъемность. Отсоединить два кабеля уже не выйдет. Придется только резать. Опрессовка проводов выполняется с применением специальных наконечников – гильз. Их можно приобрести в любом строительном магазине или на рынке. Стоимость данных элементов – около 1 доллара за единицу.

В них вставляются жилы. А сама гильза затем при помощи ручного пресса деформируется, за счет чего и создается надежное электрическое соединение.

Основные этапы работ

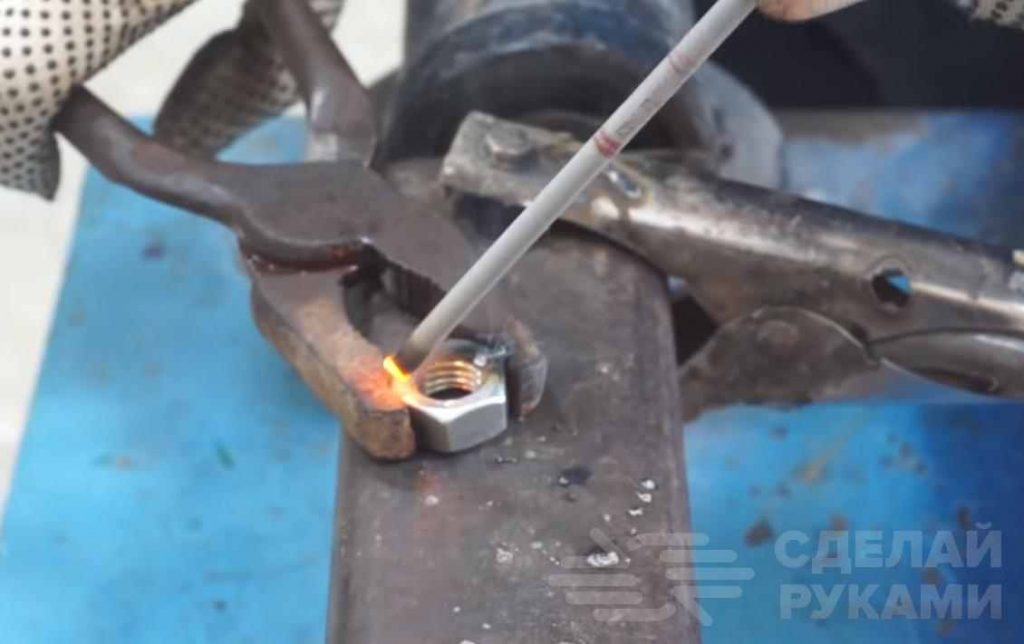

Если вы используете старые и очень ржавые плоскогубцы, то для начала неплохо бы их разработать. Облегчить задачу поможет WD-40. А потом между губками инструмента надо будет приварить обычную гайку.

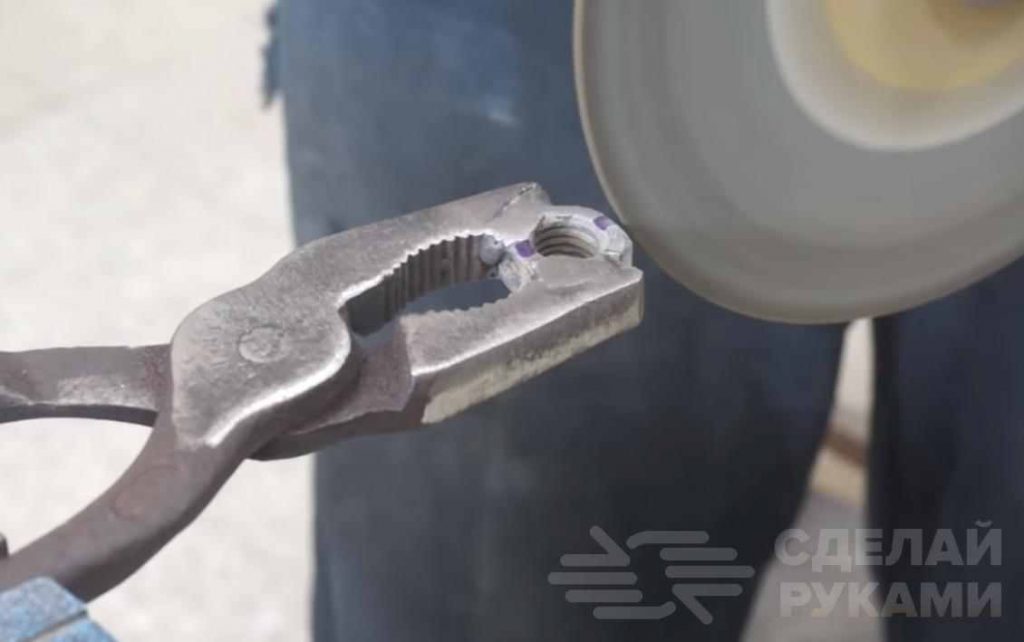

После сварки необходимо будет зачистить сварные швы, а потом с помощью болгарки разрезать гайку пополам. Для удобства плоскогубцы лучше зажать в тисках.

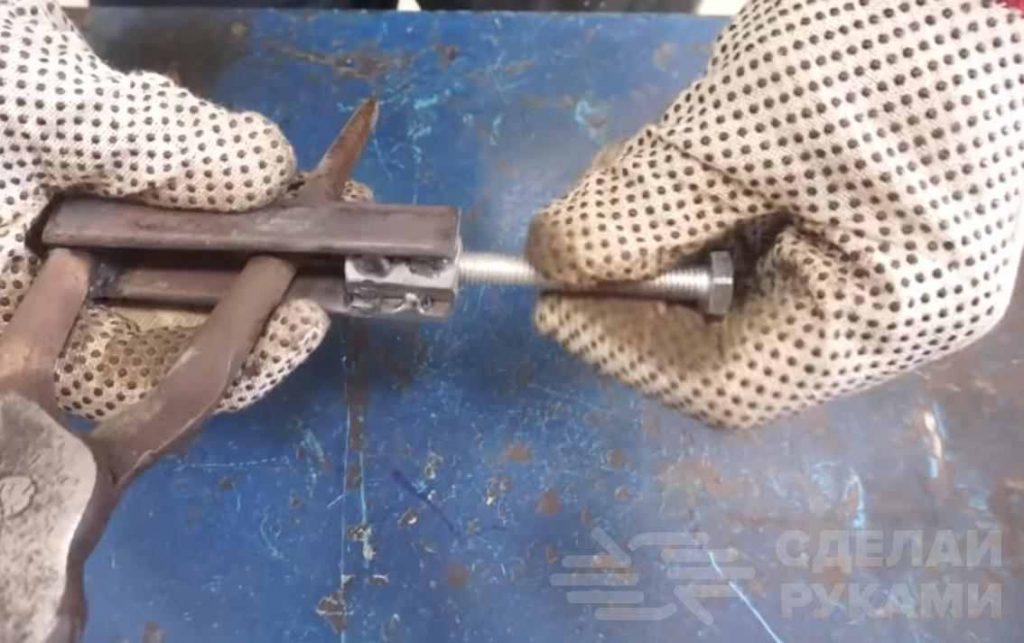

К одной из ручек плоскогубцев мастер приваривает два стальные полосы параллельно друг другу. Между полосами с другой стороны надо приварить удлиненную гайку, в которую вкручивается длинный болт.

Для удобства к шляпке болта мастер приваривает вороток из куска металлического прутка.

Подготовка к опрессовке

Для опрессовки при помощи кабельного наконечника нужно подготовить провод. Как это сделать смотрите в таблице ниже.

Фото	Действие
	Измерить глубину хвостовика, прибавить 5 мм и сделать отметку на кабеле
	Очистить жилы от изоляционного слоя, проверить, чтобы край был ровным
	Обезжирить провод и надеть на него наконечник, жилы должны плотно входить внутрь хвостовика

Порядок опрессовки кабельных наконечников и гильз

Для опрессовки толстостенных наконечников и гильз лучше всего использовать гидравлический пресс. В набор пресса изначально входят универсальные матрицы под любые наконечники и провода.

Ни в коем случае не используйте не предназначенный для обжима инструмент (молоток, зубило и др.). Контакт опрессованный подобным образом не прослужит долго, особенно если будет постоянно испытывать большие нагрузки.

Следующий вопрос, который возникает у несведущего пользователя: а сколько раз я должен обжать прессом наконечник? Один, два или три раза?

Это зависит от 2-х параметров — от длины наконечника и ширины матрицы.

В инструкции по эксплуатации пресса, которая идет в комплекте с инструментом есть табличка, где указывается требуемое количество обжимов. Учтите, что данная таблица предназначена для наконечников и гильз, сделанных по ГОСТ.

Наконечник вставляйте в пресс так, чтобы маркировка сечения матрицы (35-50-70 и т.д.) отпечатывались на лицевой стороне наконечника, а не сбоку или снизу.

1. первую по счету опрессовку делайте ближе к лопатке (там куда вставляется болт);
2. следующие обжимы производите по порядку, двигаясь от лопатки к хвостовой части наконечника.

Для соединительных гильз действуют те же самые правила.

Делать нужно именно в этой последовательности, потому что при каждом нажиме пресса наконечник имеет свойство удлиняться (иногда до десяти процентов!).

И если вы начнете прессовать с конца (не от лопатки), при последнем обжиме, с большой вероятностью, у вас в конце гильзы образуется пустота. И вы не добьетесь того контакта, который был необходим. В первую очередь, это касается всех алюминиевых изделий. Для меди это еще не настолько критично.

При обжиме со стороны лопатки наконечник будет как бы налазить на жилу, все более уплотняя соединение. Изолированные наконечники имеют даже специальную цифровую маркировку, подсказывающую порядок прессования.

Опрессовка заканчивается в момент, когда матрицы смыкаются между собой. Если вам необходимо выполнить две или три опрессовки, отступаете 2-3 мм от предыдущего места обжима и продолжаете обжим.

При опрессовке допустимо образование небольшого облоя. Его можно убрать или сточить напильником. Очень распространенная ошибка — образование больших «ушей» на наконечнике. Это получается в результате не правильного выбора матрицы.

Если такие «уши» все же появились, не стоит их спиливать под ноль до основания гильзы. Иначе может образоваться щель в наконечнике и ослабнет контакт обжима. После того, как наконечник обжат, желательно заизолировать место между тем, где заканчивается хвостовик и оставшейся неизолированной частью жилы. Лучше всего для этого использовать термоусаживаемые трубки.

Обжим моножильных проводов

Многие часто задаются вопросом, можно ли обжимать моножильные провода? Да конечно, делать это не запрещается, только использовать для этого нужно соответствующий инструмент. Обыкновенные кримперы здесь уже не подойдут, так как они рассчитаны на меньшее усилие, которое необходимо при сжатии моножилы. Придется закупать для этого специально предназначенные пресс клещи ПК-16у или ПК-35у.

Это универсальный инструмент и работать им можно также для обжатия и многожильных проводов.

Чтобы обжатие на моножиле получилось качественным и внутри гильзы не было люфта, основное правило здесь — выбирайте гильзу или наконечник на один размер меньше чем сечение прессуемого провода. Еще этими клещами удобно прессовать одновременно несколько проводников в одной гильзе. Делается это например при соединениях в распредкоробках.

Пять правил опрессовки

Подводя итог вышесказанному, если вы хотите получить качественную и долговечную опрессовку, вам необходимо придерживаться пяти правил:

• Правильно выбрать наконечник и по материалу и размерам.
• Грамотно зачистить жилу.
• Воспользоваться специализированным инструментом. Опрессовка зубилом запрещена!
• Подобрать нужную матрицу.
• Соблюсти последовательность обжима.

Обжим витой пары без инструмента (кримпера)

Чтобы обжать витую пару без кримпера потребуется использовать плоскую отвертку. Дополнительно понадобятся кусачки или ножницы.

Порядок действий при обжатии витой пары отверткой

Как самому обжать интернет кабель без обжимки — порядок действий:

Изоляцию аккуратно снять примерно на 2 см. Для этого используется нож. Операция довольно проста: изоляцию обрезать по кругу кабеля, и аккуратно стянуть. Все имеющиеся проводы расправить, и отделить друг от друга по цвету

Важно, чтобы жилы не переплетались, это упростит работу и даст возможность аккуратно подсоединить к ним штекер. Далее требуется подрезать провода и оставить примерно сантиметр

Сделать это можно с помощью кусачек. Если этого инструмента нет под рукой, можно использовать обычные ножницы. Ознакомившись со схемой, проверить, правильно ли выставлены провода. После этого их можно соединить с коннектором. Он должен быть расположен защелкой от мастера. Важно поставить проводки так, чтобы они уперлись в верхнюю часть коннектора. Заходить они должны полностью, и упираться в стенку. На всякий случай ещё раз удостоверится, что витая пара правильно зашла в коннектор. После этого можно начинать обжим. Для этого потребуется плоская отвертка, которой поочередно каждый контакт будет вдавливаться в корпус.

Важно! Чтобы домашние кабель и коннектор были максимально прочно соединены, надавливать на контакты нужно довольно сильно, но придется следить за тем, чтобы кабель не был повреждён. Провод должен не только быть равным с коннектором, а немножко уходить в корпус.
Вдавливание контактов отверткой. Когда каждый контакт будет надежно обжат, необходимо защелкнуть фиксатор кабеля для большей надёжности

Его надавливают внутрь, прижимая внешнюю изоляцию. Аналогичную операцию необходимо произвести со второй стороной кабеля

Когда каждый контакт будет надежно обжат, необходимо защелкнуть фиксатор кабеля для большей надёжности. Его надавливают внутрь, прижимая внешнюю изоляцию. Аналогичную операцию необходимо произвести со второй стороной кабеля.

Важно! Контакты при манипуляции с отверткой будут повреждены, на это не нужно обращать внимания, поскольку операция производилась грубым методом. Если использовать специальный обжимный инструмент (кримпер), таких повреждений не будет.. На этом обжимка завершена, осталось проверить работу кабеля, соединив компьютер и роутер

На этом обжимка завершена, осталось проверить работу кабеля, соединив компьютер и роутер.

Как обжимать безинструментальный коннектор

В продаже можно найти безинструментальный коннектор, провода к которому подсоединяют без использования специального оборудования, и даже отвёртки. Всё, что необходимо — острый нож, чтобы снимать изоляцию.

Как обжать провод для интернета без инструмента — порядок действий:

1. Используя нож или ножницы, аккуратно зачистить провода от изоляции.
2. Разместить их в специальном коннекторе.
3. Защелкнуть порт руками.

Важно! Вместе с коннектором идет инструкция, где указано, в какой последовательности вставлять провода. Как только они будут помещены внутрь, необходимо просто защелкнуть порт, и кабель будет обжат.. Проблема с безинструментальными коннектороми заключается в том, что их очень трудно найти в обычных магазинах электронной техники

Обычно подобные устройства приходится заказывать в сети Internet

Проблема с безинструментальными коннектороми заключается в том, что их очень трудно найти в обычных магазинах электронной техники. Обычно подобные устройства приходится заказывать в сети Internet.

Выбор способа изготовления наконечников

При выборе метода изготовления изделий, производители придерживаются таких правил:

• Для мелкосерийного производства можно использовать метод холодной штамповки.
• Для серийного изготовления — литье в кокиль.
• Для крупносерийного производства, применяется штамповка из медных трубок. В этом случае, расход металла минимальный, а использование автоматических линий позволяет сделать процесс изготовления достаточно быстрым.

Технология изготовления наконечников штамповкой из листа

Несмотря на трудоемкость изготовления детали, и достаточно большой отход металла, такое производство наконечника кабельного достаточно распространенное.

Оптимальный вариант технологии получения детали состоит в следующем:

• Подготавливается медный лист толщиной 2 мм.
• Резка листа на полосы. Их ширина зависит от способа штамповки и размеров наконечника. При этом к оптимальным размерам детали прибавляются припуски для вырубки детали на штампе. Процесс может выполняться несколькими способами:

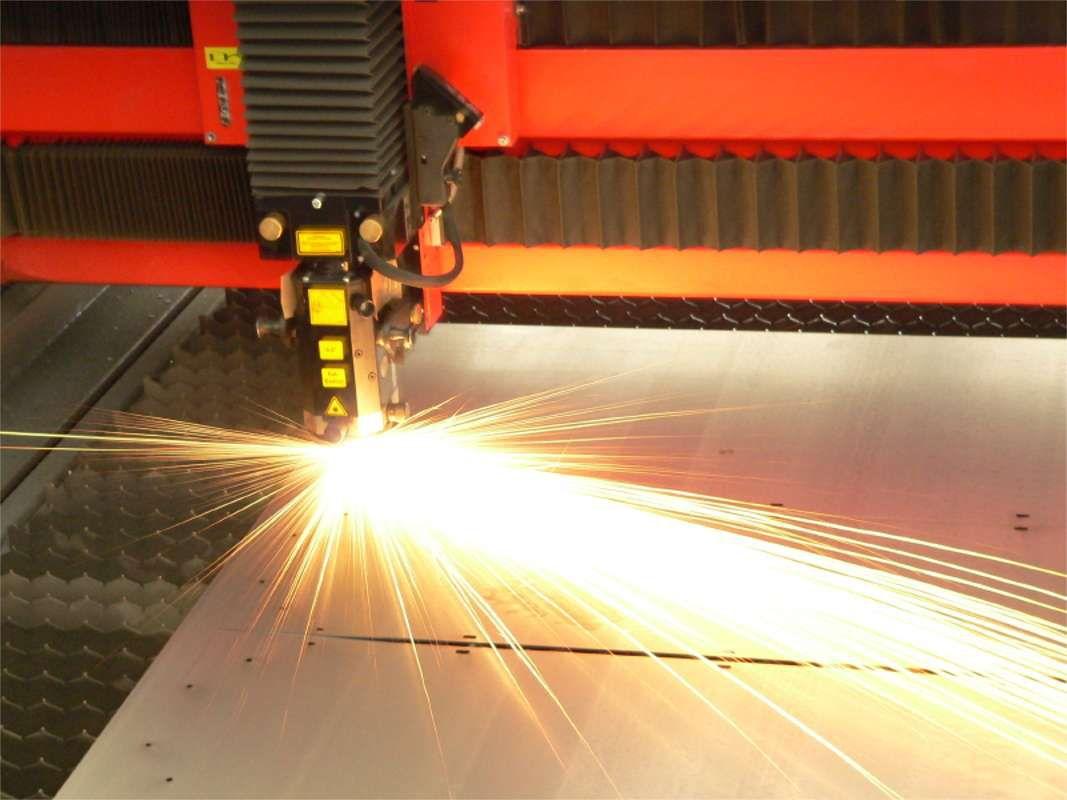

1. Лазерной резкой, как на фото.

Лазерная резка металла

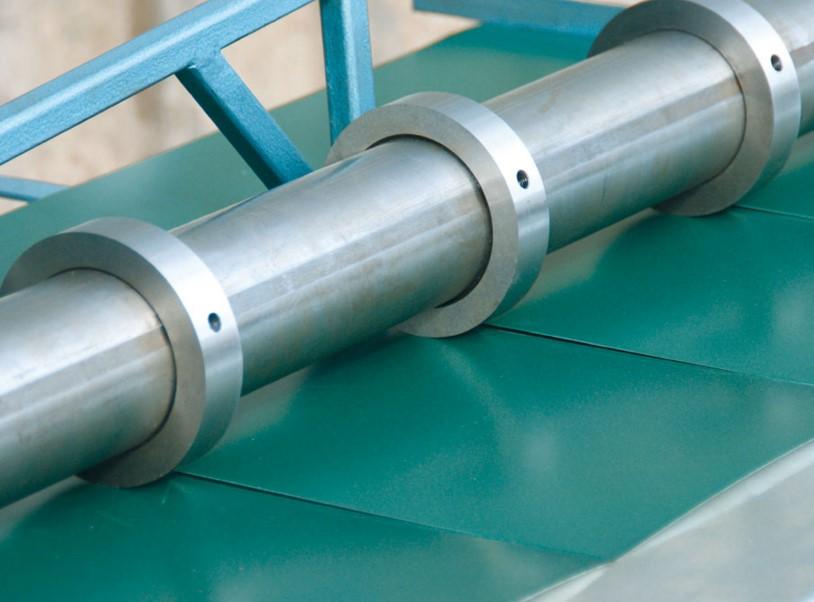

1. Резкой металла роликами.

Порезка металлического листа роликами

1. Рубка на гильотине. Это наиболее распространенный способ.

Рубка листового металла на полосы

Далее полоса поступает на участок штамповки. Где на комбинированном штампе вырубается наконечник по контуру и пробивается отверстие.

Совмещенный штамп для вырубки по контуру и пробивки отверстия

В гибочном штампе формируется поверхность контакта детали с проводами.

Подгибка рабочей части наконечника

Обжимка рабочей части получения готовой детали.

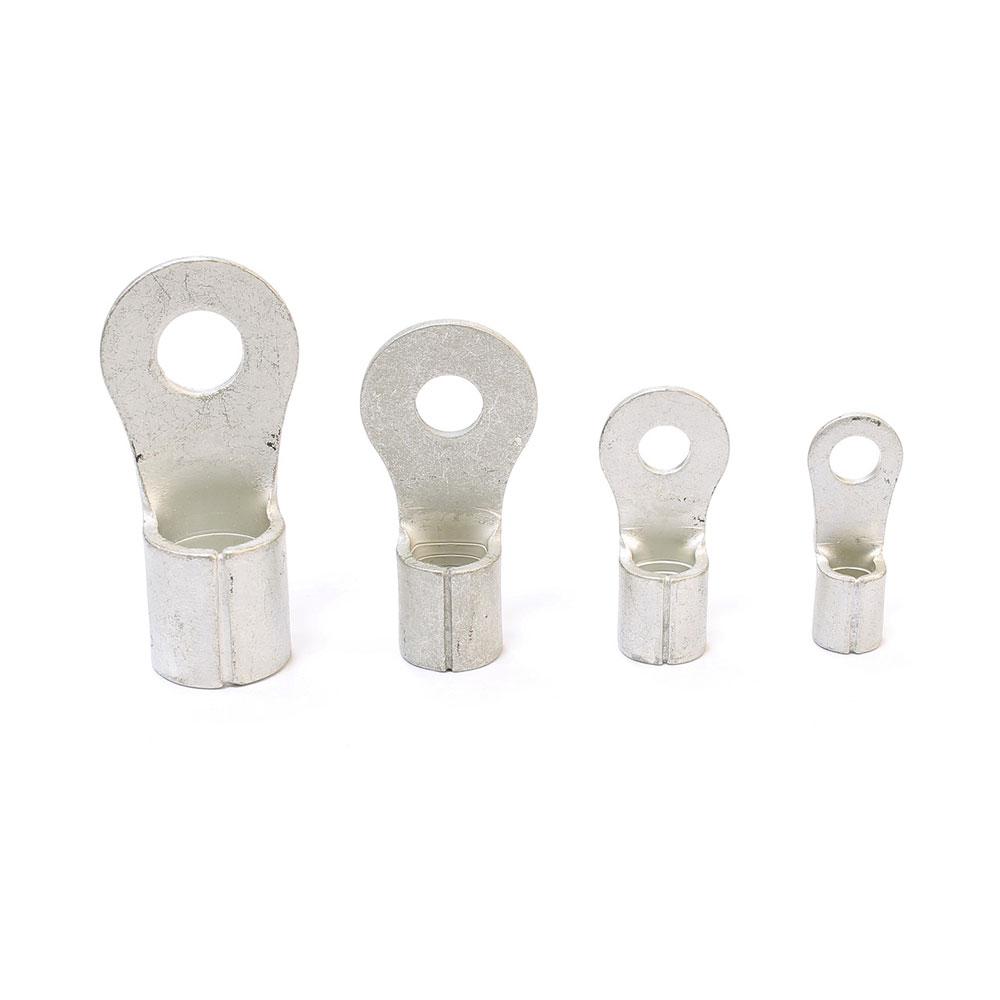

Наконечники после холодной штамповки

Штамповка из трубок

Станок для производства кабельных наконечников

Если компания выпускает большое количество одинаковых деталей, устанавливается комплексное автоматизированное оборудование.

При этом в него входят штампы для:

• Формовки концевой части наконечника.
• Пробивки отверстия.
• Отрезки готовых деталей.

Изготовление наконечников кабельных в небольших объемах, можно выполнять по такой технологии:

• Порезка проката на мерные заготовки для удобства работы, примерно длиной по 2,5 – 3 метра.
• Резка заготовок для изготовления двух деталей.
• Сплющивание концов заготовок.
• Пробивка отверстий.
• Разрезка деталей.

Литье и ковка наконечников

Кабельный силовой наконечник отличается от обычных деталей большими размерами. Для их штамповки понадобится изготовление крупногабаритных штампов, устанавливаемых на пресс с большими усилиями. Поэтому лучший выход – использование ковки или литья в кокиль.

Инструкция по ковке деталей:

Отрезается круглый пруток нужной длины, с учетом удобной работы с заготовкой клещами.

Станок для резки прутка

• Заготовки поступают в печь, нагретую до определенной температуры, выдерживается нужный промежуток времени. Температура и время зависят от размеров заготовки и материала.
• Раскаленная деталь вытаскивается щипцами из печи, и поступает на наковальню пресса. При небольших партиях, детали можно обрабатывать на жестком столе молотком вручную.
• Подготовленная заготовка остывает.
• Сверлится отверстие в ушке детали.
• Высверливается внутренняя полость в наконечнике для кабеля.

Как правильно изготовить наконечник кабельный медный любым способом, подробно показывает видео.

Как обжать наконечники для проводов без инструмента

С точки зрения техники строительства обжим проводов без соответствующего инструмента запрещен, исключение составляет лишь черновой монтаж для проверки выполненных работ. Однако при каких-либо бытовых работах с невысокотоковыми потребителями допускается работа без обжимающего инструмента.

Есть несколько методов оконцевания шнуров без инструмента:

• пайка с использованием тугоплавких высокотемпературных припоев;
• «нестандартный» обжим с использованием кернов, молотков, надрезом наконечника

Пайка наконечника

Для спайки вам, конечно, не потребуется серьезные и дорогостоящие пресс-клещи/кримперы, но в вашем арсенале должны присутствовать следующие «бытовые» ремонтные инструменты:

1. Паяльник (от 80 W)/паяльная лампа/газовая горелка.
2. Набор для пайки (флюсы/канифоль, припои различных видов).
3. Термоусадочная трубка и/или изолента.
4. Базовые знания и умения работы с паяльником.

Алгоритм действий следующий:

• при наличии паяльника/паяльной лампы, разогреваем его до рабочей температуры, при его отсутствии включаем конфорку на кухонной плитке;
• пока инструмент нагревается выполняем операции по снятию изоляции с нашего шнура (снимаем с запасом в 0.3–0.5 см), следим за тем, чтобы не повредить жилы;
• надеваем термоизоляционную оплетку на шнур и сдвигаем её на безопасное расстояние, пока она нам не понадобится;
• обезжириваем зачищенный участок;
• обезжириваем наконечник;
• наносим флюс во внутреннюю часть наконечника;
• припой предварительно нарезаем небольшими кусочками, так, чтобы он, примерно, на половину-треть покрыл внутреннюю часть наконечника;
• наносим паяльником флюс на зачищенную часть шнура, лудим её (если паяльник отсутствует, то пропускаем данный шаг);
• аккуратно, удерживая наконечник пассатижами так, чтобы частички припоя не выпадали из него, кладем на кухонную плитку (при отсутствии паяльника) или греем паяльником/лампой/горелкой несколько минут пока припой внутри не станет пластичным и жидким;
• как только припой будет готов быстро и аккуратно берем шнур за изоляцию и устанавливаем его в наконечник, при этом продолжаем разогревать наконечник, удерживая его пассатижами, если между наконечником остается незаполненное место, а припой не выходит наружу, то добавляем припой в эти места, пока он не начнет «вылезать» наружу;
• после чего выключаем паяльник/горелку и даем несколько минут на то, чтобы припой окончательно застыл;
• после застывания наматываем на соединение кабеля и наконечника 2-3 слоя изоленты, сдвигаем термическую оплетку, по краям фиксируя изолентой.

Обжим с использованием керна/молотка

Этот метод имеет множество недостатков, основным из которых является недостаточный прижим, что может быть чревато нагревом такого соединения. Однако он достаточно часто практикуется, в особенности в тех случаях, если соединение не будет работать с высокотоковыми приборами.

Для данного метода понадобится минимум инструментов:

1. Молоток.
2. Керн (не обязательно, но желательно).
3. Небольшой напильник по металлу.
4. Тиски (не обязательно, но желательно).
5. Токопроводящая паста (крайне желательно).
6. Изоляционная лента и/или термоусадка.

Для оконцевания данными инструментами поступаем так:

• снимаем изоляцию со шнура (запас 0.3–0.5 см);
• следим за тем, чтобы жилы не были повреждены;
• распрямляем все жилы провода, слегка скручиваем (пол-оборота, не больше!);
• берем наконечник делаем небольшой надрез напильником (примерно до 1/5 от всей длины наконечника) со стороны провода;
• надеваем термоусадку, отодвигаем на 10–20 сантиметров, так чтобы она не мешала; обезжириваем шнур;
• равномерно наносим токопроводящую пасту;
• зажимаем наконечник в тисках или же кладем так, чтобы его можно было удобно удерживать одной рукой;
• после чего до конца устанавливаем провод в наконечник;
• берем керн и молоток и начинаем делать удары по центральной части наконечника, которая должна быть «обжата» (если керна нет, то можно использовать тонкую часть молотка);
• делаем 4–5 точек фиксации;
• переворачиваем наконечник, повторяем операцию;
• проверяем соединение на прочность;
• надеваем термоусадку на соединение, греем его;
• готово, соединение обжато!

Необходимые инструменты

Опрессовка осуществляется специальным инструментом, который позволяет создать необходимое усилие. Пользуются популярностью следующие инструменты:

• пресс клещи для опрессовки наконечников ПК2 и ПК2М применяются для оконцевания жил с сечением до 10 кв. мм;
• инструмент марки ПК1 и ПК1М является более мощным вариантом ручных клещей;
• гидравлические клещи позволяют выполнить опрессовку провода до 10 кв. мм;
• в промышленном производстве используется ручной пресс. Он подходит для проводов до 240 кв. мм;
• гидравлический пресс с электроприводом применяется для кабеля до 300 кв. мм.

Разновидности инструментов

Пресс-клещи с шарнирами усиливают нажим инструмента, что позволяет облегчить процесс ручного обжима. Особым удобством отличаются приспособления с храповым механизмом. Они предотвращают разжимание инструмента до завершения процедуры.

Как обжать провод без инструментов можно посмотреть в данном видеролике:

Виды пресс-клещей

Ручной обжимник используется для опрессовки неизолированных наконечников кабеля, контактных разъемов, клемм и контактных гильз разного размера. Если у ручного обжимника есть специальные лезвия (обычно они располагаются в месте крепления ручек), то этот инструмент можно применять еще и для разрезания кабелей и проводов.

Электропассатижи – это многофункциональный инструмент для профессионального использования. Им можно выполнить практически любые работы с проводами. В основном электропассатижи применяется для резки и снятия изоляции с проводов, но также ими можно обжимать неизолированные и изолированные наконечники кабелей.

Кримпер – это инструмент для обжима наконечников проводов, для обжима витой пары, коннекторов. Он имеет две длинные рукоятки (подвижной может быть одна или обе) и массивную рабочую часть в виде металлических губок, в которых предусмотрены отверстия для кабелей.

При сведении рукоятей смыкаются губки, и методом силового вдавливания осуществляется обжим кабельного соединителя. У некоторых моделей на рабочей части есть лезвие, что упрощает работы – для отрезания кабеля не требуется дополнительного инструмента.

Как выбрать пресс-клещи

Выбор инструмента для обжима определяется сечением провода. Чем он больше, тем мощнее должно быть приспособление. Усилий человека недостаточно для создания плотного и равномерного прижима, даже в случае использования бытовых наконечников.

Опрессовка наконечников кабеля выполняется одним из нижеперечисленных инструментов:

• Пресс-клещи марок ПК2 или ПК2М – для ручного использования, подходят для проводов, сечением до 10 кв.мм.
• Гидравлические клещи – предназначены для оконцевания кабеля до 10 кв.мм.
• Пресс-клещи для опрессовки наконечников, марок ПК1 или ПК1М – аналогичны первому инструменту, но усилены длинными рукоятками, за счет этого способны обжать провод до 50 кв.мм.

Более мощные устройства, такие как ручной и гидравлический пресс, используют на производстве. С их помощью можно опрессовать провода, сечением до 30 кв.мм.

Ручные пресс-клещи для домашнего использования

Фактчек

• Метод интервалов позволяет упростить решение любого  неравенства, а также экономит время, которое ограничено на экзамене.
• Чтобы решить неравенство с помощью метода интервалов необходимо найти нули функции, расставить их на числовой прямой, а после определить знак каждого полученного интервала.
• Нули функции на прямой обозначаются точками, при этом закрашенные точки включают граничные значения в итоговый промежуток, а незакрашенные, напротив, исключают их из промежутка.
• Для определения знака на каждом интервале необходимо подставить любое значение из этого интервала в функцию.
• Для упрощения расстановки знаков можно пользоваться правилами чередования, определив знак только на одном интервале, а дальше менять знаки на каждом следующем. При этом если корень встречается в функции нечетное количество раз, то знак при переходе через эту точку на следующий интервал меняется, а если корень встречается четное количество раз, то знак на следующем интервале не меняется.

Как правильно работать обжимными клещами

Процесс опрессовки кабеля при помощи гильзы или наконечника интуитивно прост. Провод помещают внутрь одного из перечисленных элементов, к которым подводят матрицу клещей, сжимают рукояти и формируют качественный контакт. На практике все намного сложнее, чем кажется. Если вы впервые выполняете обжим проводов, то наверняка соединения будут далеки от идеала. Нередки случаи, когда, казалось, внешне хорошо сделанный контакт со временем ухудшался.

Если не выдерживается форма клемм

Причиной этого могут быть неправильные настройки при сдавливании двух губок матрицы. Прилагаемые усилия и форма подбираются в зависимости от обжимаемого провода и наконечников. Именно поэтому, как писалось выше, под рукой должно быть два и более инструмента, чтобы не иметь необходимости постоянно изменять настройки пружины под разные кабели и гильзы.

Качество выполняемых работ зависит от материала, используемого для производства гильзы, и толщины втулок и наконечников. Плотные клеммы намного проще обжать: они способны выдерживать форму лучше, чем при эксплуатации изделий из мягкого материала.

Также обратите внимание на важное требование, в соответствии с которым нужно правильно разместить наконечники П-образного сечения. Определенный перекос детали может выходить за пределы зоны погрешности

Скручивание многопроволочных жил перед обжимкой

Опытные электрики, часто выполнявшие пайку и скрутку проводов, могут иметь привычку делать это даже перед процессом опрессовки. Это действие категорически запрещено при обжиме многопроволочных наконечников. Справедливость данного условия проверить очень просто: перекрестите друг с другом два многожильных провода, затем сожмите их плоскогубцами. Вы заметите, как деформируется проволока, будет перебита, поэтому электрическая связь на токоведущей жиле уменьшится.

Без скрутки проволока будет расположена параллельно, а в случае деформации жилы заполнят пустоты, при этом не произойдет передавливание.

Подводя итог, хочется вспомнить простое правило: для каждой работы необходим свой инструмент. Это обобщенное понятие, но в случае с пресс-клещами все намного сложнее. Если нет желания постоянно перенастраивать пружину, что делать очень непросто, то отдельный прибор подбирается в зависимости от типа обжимаемого провода. Окончательный выбор, какой инструмент покупать и сколько разновидностей использовать, сделайте в зависимости от количества ежедневной работы, связанной с опрессовкой.

http://profazu.ru/provodka/montazh/obzhim-kabelya.htmlhttp://domikelectrica.ru/obzhatie-provodov-s-nakonechnikom-podruchnymi-sredstvami/http://djdiplomat.ru/obzhim-provoda-nakonechnikami-bez-specialnogo-instrumenta/http://220.guru/electroprovodka/instrumenty/kleshhi-dlya-obzhima-nakonechnikov-provodov.html

Схема обжима сетевого кабеля LAN

Существует всего два способа, которыми можно обжать сетевой кабель LAN. Обычно используют прямой обжим.

Этот способ идеально подходит для подключения к маршрутизатору телевизора, компьютера или ноутбука посредством кабеля. В домашних условиях провод необходимо обжать по схеме, предоставленной ниже. Этот способ называется прямым, и он наиболее простой и распространенный при отсутствии специальных инструментов.

Сетевой кабель для подключения должен быть в комплекте с оборудованием, потому покупать дополнительно его не придётся. В этом варианте можно использовать два типа обжима: T568A и T568B.

Схема подключения № 1

Второй способ (схема 2) называется перекрестным или кроссовым. Такой кабель можно использовать для соединения дома нескольких компьютеров через провод без роутера.

Схема подключения № 2
Важно! Если нет опыта работы с проводами, то желательно вызвать на дом специалиста. Приехав на вызов, мастер возьмет с собой обжимник и легко справится с задачей.
