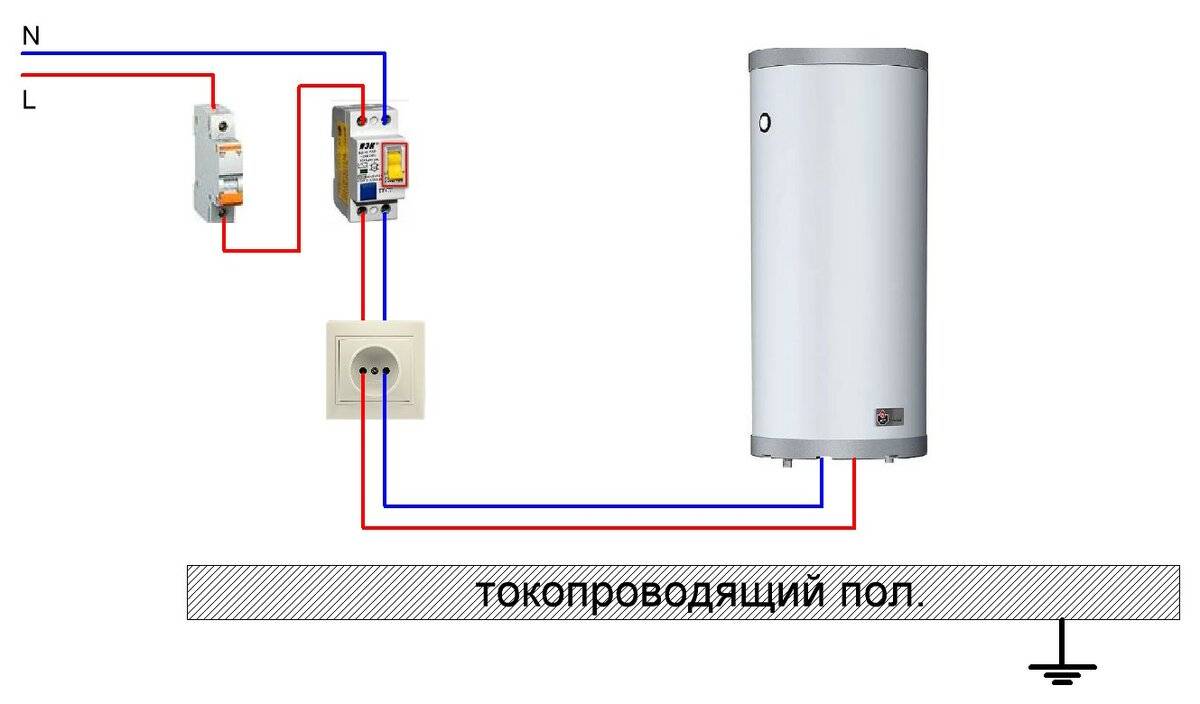

Подключение бойлера к электросети

Подключение УЗО с заземлением

В зависимости от конфигурации электрической сети, в которой будет производиться установка УЗО, следует выбирать и само устройство

Важно обратить внимание на наличие в цепи проводника PE (отдельный защитный проводник, предназначенный для защитного заземления электрической цепи). Такой провод присутствует в большей степени в новостройках. В зданиях, построенных в годы Советского Союза применялась схема PEN, при которой защитный проводник совмещался с нулевым проводом

Вариант установки с заземлением более предпочтителен, так как защита человека и электроприборов в данном случае будет более эффективной – цепь разъединится сразу в момент возникновения утечки тока. Схема подключения показана ниже:

В зданиях, построенных в годы Советского Союза применялась схема PEN, при которой защитный проводник совмещался с нулевым проводом. Вариант установки с заземлением более предпочтителен, так как защита человека и электроприборов в данном случае будет более эффективной – цепь разъединится сразу в момент возникновения утечки тока. Схема подключения показана ниже:

Тогда как при подключении УЗО в сети с PEN схемой отключение произойдет только при соприкосновении с опасным прибором.

Перед непосредственным монтажом следует выяснить, какой тип заземления используется в цепи. Если нейтраль источника питания имеет глухое заземление, то такая схема называется TN. Одной из разновидностей такой схемы является TN-C — это схема, при которой нулевой рабочий и нулевой защитный проводники совмещены в едином проводе на протяжении всей цепи. Это самая распространенная схема, из-за своей простоты и низкой стоимости. Но у данной схемы есть и свой недостаток – если произойдет обрыв PEN проводника, а корпус электроприбора будет иметь при этом свое собственное заземление, то использование такого прибора станет опасным, так как весь потенциал перейдет на корпус, и на нем возникнем напряжение, равное напряжению в электрической цепи.

«Некоторые электрики по неопытности применяют перемычку между нейтралью и клеммой для заземления в розетке – это также неправильно и может привести к поражению электричеством, даже если в цепи будет установлено устройство защиты. При обрыве PEN провода УЗО не сработает, а на корпусе электрических приборов появится напряжение, которое может привести к поражению. Спасти человека в данном случае сможет только случайность – если он в момент прикосновения к корпусу прибора будет также соприкасаться с заземляющим контуром, таким как водопроводная труба или система отопления».

При подключении УЗО также применяется схема TN-S, при которой нулевой защитный проводник подключается отдельно, а его объединение с нейтралью происходит только в источнике питания, что дает максимальную защиту электроприборов и практически исключает возможность поражения электрическим током для человека. При данной схеме, даже при обрыве одного из проводов (N или PE), приборы в цепи продолжат функционировать, а на их корпусах не появится напряжение, так как потенциал перейдет на оставшийся провод. Даже при обрыве обоих проводов цепь и приборы останутся безопасными для человека, в таком случае просто произойдет обесточивание.

Свое распространение также получила промежуточная схема TN-C-S, при которой нейтраль и провод PE объединяются на отдельных участках, что делает участок проводки за пределами объекта аналогичным поводу PEN. При такой конфигурации, необходимо производить установку УЗО в обязательном порядке, так как его отсутствие полностью лишит подобную цепь какой-либо защиты.
Для того, чтобы лучше понять работу УЗО, посмотрите этот видеоролик:

Особенности выбора

Если вы убеждены в необходимости приобретения удлинителя для стиральной машины автомат с защитой, можно, отбросив сомнения, сразу переходить к обсуждению особенностей выбора этой вещи.

В продаже имеются удлинители с УЗО длиной:

1. 1,5 метра.
2. 2,5 метра.
3. 3 метра.
4. 5 метров.

Довольно редко, но все же можно найти удлинители с УЗО, у которых сетевой провод имеет длину 8, 10, 15  и 18 метров. Такие удлинители, конечно, в бытовых целях не применяются. Им место где-нибудь на строительной площадке, тем не менее, ситуации бывают разные, поэтому мы сочли нужным упомянуть и о них.

Будьте внимательны! Некоторые недобросовестные китайские предприниматели поставляют удлинители с УЗО в которых сетевые шнуры с тонкой алюминиевой проводкой. Такие устройства потенциально опасны, их нужно избегать.

Далее нужно подумать о сечении провода удлинителя для стиральной машины автомат, а также о максимальной нагрузке, которую он способен «держать». Большинство удлинителей с УЗО имеют медный кабель от 1,5 до 2,5 мм, рассчитанный на 3500 Вт. Если учесть, что большинство стиральных машин имеют мощность в пределах 2000-2500 Вт такие удлинители вполне подходят для наших целей и выбирать здесь нечего.

Обзор подобных устройств

Мы уже разобрались, что можно приобрести практически любой удлинитель с УЗО, и он подойдет для наших целей. Исключение составляют удлинители со слишком длинным сетевым шнуром и некачественные приборы, но о них мы более говорить не будем. Все же, через какой удлинитель с защитой лучше подключить стиралку. Какой прибор нам нужен? Разобраться в данном вопросе поможет обзор удлинителей с УЗО которые можно купить сегодня на рынке. Давайте приведем этот обзор.

• Удлинитель с УЗО Brennenstuhl. Это очень качественный прибор немецкого производства. Его характеризует отличная медная проводка, чувствительный настраиваемый УЗО, защищенная от влаги вилка, хороший переключатель с индикатором. Недостатки: высокая цена, минимальная длина провода 5 м, яркая черно-желтая расцветка.
• Удлинитель электрический с УЗО УБ-17-у. Это удлинитель российского производства от компании «РВМ Электромаркет». Прибор на 16А, сечение кабеля 1,5 мм, автомат УЗО чувствительный, срабатывает через секунду. Мощность 3500 Вт. Недостатки: цвет кабеля и блока с розетками черный, а вилки красный, длина провода минимум 10 метров.
• Удлинитель электрический с УЗО УБ-19-у. Прибор от той же компании, но с несколько другими характеристиками. 16А, кабель 2,5 мм, влагозащитная вилка, мощность 3500 Вт. Недостатки те же самые.

Вот это, пожалуй, и все. Больше хороших удлинителей с УЗО нашим специалистам найти на рынке не удалось. Все попадается какой-то ширпотреб, который использовать просто опасно. Надеемся, в ближайшее время появится больше подобной электрики и качество у нее будет лучше.

Подводя итог, отметим, можно ли подключить стиралку автомат через удлинитель оборудованный УЗО? Условно можно, но есть ли от него толк, вот это вызывает сомнение. Если хотите чтобы ваша стиральная машина долго и безопасно работала не стоит уповать лишь на удлинитель с УЗО. Сделайте нормальную розетку с заземлением, и проведите к ней качественную проводку прямо от щитка и тогда можно будет точно сказать, что все будет в порядке!

Правила подключения

Устройство устанавливают в сети в процессе подсоединения питания к бойлеру.

Монтаж выполняют двумя способами:

• подключают в розетку напрямую;
• устанавливают в распределительный щиток с применением трехжильного провода.

Водонагреватель нежелательно подключать к защитному устройству через розетку, допустимо так работать только с установками небольшой мощности. Мощные бойлеры вызовут нагрев розетки, корпус ее может оплавиться, поэтому соединение гнезда и вилки станет ненадежным.

Подключение в щитке медным трехжильным снижает риск повреждения электросети, т. к. отсутствует контакт вилки и гнезда. Сочетают УЗО с автоматическим выключателем, который реагирует на короткое замыкание и отключает сеть по сигналу от защитного устройства при утечке напряжения.

Есть три схемы врезки:

• Однофазное включение. Прибор размещают в замкнутом контуре цепи регулировки, а нейтраль и фазу соединяют с учетом обозначений на контактах защиты. При этом рабочий номинальный электроток УЗО должен превышать показатель его отключения.
• Трехфазное. Для такой схемы применяют отдельное трехфазное устройство защиты с имеющимися восьмью контактами. Или используют три однофазных прибора с четырьмя контактами.
• В цепь с заземлением. Вместо нейтральной линии используют заземляющую магистраль. Магнитное поле в ветке подключения сбалансировано за счет трех равных по величине токов.

По какой схеме у вас стоит УЗО?

Однофазная 77.78%

Трехфазная 22.22%

С заземлением 0%

Проголосовало: 9

Наполнение бака и включение электричества

Первые пусковые работы после установки водогрея накопительного типа выполняются с проверкой работоспособности всех систем, в соответствии со следующей последовательностью:

• подсоединения к электрической сети или газопроводной магистрали;
• подключение к трубопроводной системе водоснабжения;
• заполнение резервуара водогрейного оборудования холодной водой;
• наполняемость ёмкости посредством открывания кран горячего водоснабжения;
• оценка отсутствия протечек;
• запуск системы подогрева на среднем режиме.

Такой прибор как проточный водонагреватель электрический имеет свои плюсы и минусы, о которых необходимо знать, прежде чем решаться на приобретение.

Об особенностях отделки туалета пластиковыми панелями расскажем в этой статье.

Приборы проточного типа тестируются посредством открытия крана горячего водоснабжения, но только после проведения тщательно проверки правильности подключения.

Вне зависимости от типа и модели водогрейного оборудования нужно помнить, что при наличии в системе водоснабжения слишком жесткой воды, необходимо в обязательном порядке монтировать специальный фильтр, предотвращающий слишком быстрый выход из строя нагревательных элементов.

Короткое замыкание: причины

Постоянно выбивает пробку автомат – проверьте наличие мокрых пятен на потолке. Старая проводка обычно имеет нарушенную изоляцию, через мокрый бетон идут утечки. Мелкие неполадки вызывают мигание светодиодных лампочек (потолка), тяжелые ситуации сопровождаются перегоранием предохранителей распределительного щитка. Подобные ситуации – причина установить автоматические выключатели многоразового действия. Фактически присутствует шанс при выключенном оборудовании получить короткое замыкание, допустим:

Вода соседей залила розетку

Типичный потоп

Хватит небольшой толщины влажного мостика, чтобы потёк ток. Посыплются искры, возникают шумовые эффекты, люди видят голубое свечение, языки, напоминающие молнию. Ситуация, во-первых, опасна, во-вторых, провоцирует отключение света. Дифференциальный автомат защиты сработал бы сразу. Почуяв беду, отрубите электричество, пока люди живы, потом нужно терпеливо ждать, высыхания влаги.

Следует долгий период сушки. Оцените готовность проводки, руководствуясь индикаторной помощью указанных выше светодиодных ламп: есть утечка, свет моргает. Полная сушка продолжается несколько дней. Приятная новость: повреждения изоляции проводов отсутствуют, хватит разобрать розетку, просушить феном, ветродувкой (чутким присмотром исключая возникновение пожара, порчи имущества), собрать.

Оплавилась изоляция

Наихудший вариант. Пробки, автоматы защиты ставят, пытаясь избежать экстренных ситуаций. По задумке температура изоляции не должна чрезмерно подниматься, асы, подобные А. Земскову, рекомендуют недогружать домашнюю сеть на 10-20% (в худшем случае). Гарантированно пресечем ситуацию, когда внутри стены оплавился кабель, токонесущую жилу замкнуло на землю.

Электропитание квартиры вырубается, начинается поиск проблемного места. Если в щитке квартира разбита на линии, процесс сильно упрощается. Нужно вырубать поочередно автоматы, потом фазу звонить на общую шину нулевого провода: где пищит, там спалило. Потрудитесь перед процедурой повынимать штекеры из розеток, лампочки накала следует выкрутить.

Подписанные пробки подъездного щитка

Плюс ситуации – устройства защиты надписаны (см. рисунок), понятно направление поиска. Больше ветвей в квартире, проще локализовать неисправность. Теперь тяжелый случай опишем: пробки стоят. Розетка звонится тестером (электричества выключено, понятное дело), где пищит, там пробой. Пользуйтесь активно удлинителями, поможет вынести заданную точку поближе.

Исследуем распределительные коробки (круглое отверстие близ потолка), отключаем провода. Звоним (выключатели вырублены) каждую пару, не пищит – пробуем подать энергию. О ремонте проводки ниже поговорим. Аналогично тестируем освещение через патроны: при вырубленных пробках, выключателях короткое замыкание отсутствует.

Сгорел прибор

Случается, замыкание произошло внутри бытовой техники. Если микроволновка выбивает пробки, отключите от цепи, попробуйте протестировать блок питания. Проще начать вилкой: 90% шанс, на входе стоит конденсаторный фильтр для развязки по постоянному току. Начинаем звонить, везде предвидится сопротивление изоляции (три клеммы, фаза, нуль, земля). Факт очевиден, корпус изолируется от прочей линии, заранее неизвестно, на котором из двух штырей фаза.

Если фиксируется пробой, неисправность найдена внутри прибора. Сложно купить сейчас оборудование, лишенное входного фильтра, догма выполняется часто. Паяльники, настольные лампы, камины имеют сопротивление 30 – 500 Ом. Не должно вызвать срабатывание защиты (ток до 7А).

Подключенные электроприборы

Дети замкнули проводку

Редко становятся причиной дети. Строго говоря, при возникновении нештатной ситуации в первую очередь нужно проверить, что делают, где находятся. Во вторую очередь исследуется детская. По правилам розетки там ставятся со шторками. Поэтому легко заметить неполадки. Смотрим, не решился ли кто-то поиграть с сетями электроснабжения.

Ремонт

Простой ремонт электрических водонагревателей можно выполнить самостоятельно, если вы правильно диагностируете поломку.

Возможно, частое срабатывание УЗО или дифавтомата. Причина может быть в неисправности самого автомата или неправильного подключения нулевого провода и заземления. Ремонт УЗО и автомата не делают, меняют полностью.

Могут быть плохо соединены провода в самом водонагревателе, в этом случае ремонт будет заключаться в более качественном их соединении.

Водонагреватель не греет воду

Надо обратить внимание на лампочку, которая находится на корпусе прибора. Если она не горит, то, значит, ток не поступает из розетки

В этом случае, возможно, неисправна розетка, вилка или электрошнур и им требуется небольшой ремонт.

Если лампочка горит, то, возможно, напряжение не подается на ТЭН. Для определения напряжения вам понадобится электрический тестер. Необходимо прозвонить сначала клеммы кабеля и термостата, а затем клеммы ТЭНа. Если этот показатель в норме, то, скорее всего, вышел из строя сам ТЭН. ТЭН не ремонтируется, его надо только менять.

Прозвонить тестером ТЭН

Замена ТЭНа

Врагом ТЭНа является жесткая вода, она образует большое количество накипи. Для улучшения качества воды на трубопроводе холодной подачи перед водонагревателем устанавливают фильтры на основе ионообменной смолы.

Замена анода

Антикоррозийный магниевый анод надо менять, так как магниевый слой истощается, срок службы его от 1 до 7 лет. В настоящее время стали изготавливать аноды из титана. Этот материал более долговечен.

Противопожарные УЗО? Они все противопожарные!

Если открыть каталог производителей, можно заметить, что УЗО выпускаются на разные дифференциальные токи. Если с причиной выбора тока в 30 мА все понятно, с 10 мА тоже в принципе можно догадаться (еще более чувствительные устройства для более чуткой защиты), то зачем нужны устройства с током 100 мА и даже 300 мА? Человек же при таких токах умрет!

Такие УЗО часто называют “противопожарными”, так как в силу большого дифференциального тока защиту человека от поражения электрическим током они обеспечивают слабо, а вот функцию защиты при повреждении изоляции все еще выполняют. Если изоляция будет нарушена и при контакте с другим проводником загорится электрическая дуга, то начнется обугливание изоляции и выделение тепла, что может поджечь горючие материалы вокруг. Если вам “повезет”, и ток в дуге будет небольшим, то автоматический выключатель не сработает. А вот выделение тепла и температура могут быть достаточными для пожара. Конечно, потом огонь нарушит изоляцию, произойдет короткое замыкание и автоматический выключатель сработает, только огонь это уже не погасит.

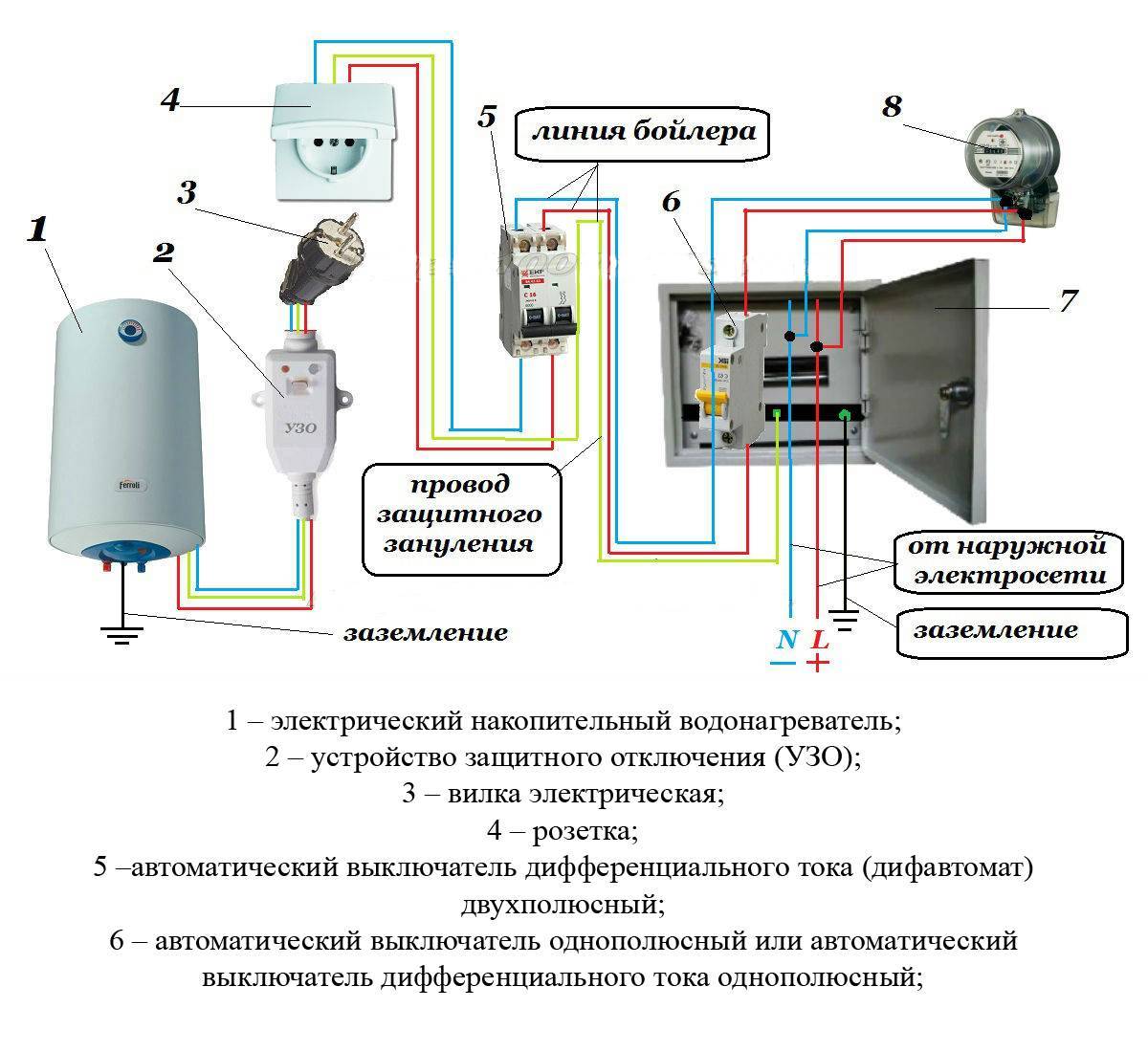

Подключение к электрической сети

После того, как водонагреватель установлен и зафиксирован, можно подключать его к электрической сети. Процесс не сложный, но требующий внимательности и соблюдения мер безопасности.

Чтобы разобраться в деталях подключения необходимо изучить типовую электрическую схему водонагревателя: основные элементы, их предназначение и взаимодействие друг с другом.

Электрическая схема водонагревателя типа ATTASF, ATTRSSи моделей Термекс, имеющих круглый бак:

Электрическая схема водонагревателя типа RZB, отличается от предыдущей схемы, наличием сдвоенного выключателя, оснащенного двумя лампочками:

Заметно, что разные типы водонагревателей не имеют существенных отличий. Основные компоненты устройства:

К водонагревателю (входным клеммам термостата) от электрического щита подается питающее напряжение по проводам нулевому (N — синий цвет) и фазному (L — красный цвет). Подключение нулевого защитного провода PE к корпусу бака выполняется с помощью специального винта.

Далее: фаза соединяется с выходным разъемом терморегулятора, ноль – с первым контактом ТЭНа. Подключение выполняется от выходных клемм термостата. Второй контакт ТЭНа соединяется с выходным разъемом терморегулятора. При этом лампочка индикатора подключается к выходному разъему терморегулятора (фазе) и выходной нулевой клемме термостата.

Схема действует следующим образом. После заполнения емкости водой, необходимо выставить желаемый показатель нагрева жидкости. Для этого предназначена ручка регулятора температуры. Потом включить в электрощите устройство защиты, обеспечив подачу питающего напряжения в электрическую схему бойлера.

Пока вода холодная, схема выглядит так: цепь терморегулятора замкнута, лампочка индикатора горит, сигнализируя о процессе нагрева, Через ТЭН проходит ток, вода набирает температуру. Измеряется температура специальными датчиками терморегулятора. И как только нужный показатель достигнут, цепь питания ТЭНа разрывается терморегулятором, лампочка гаснет, вода охлаждается до определенного значения, при котором цепь питания вновь замыкается. Так поддерживается постоянная температура воды в емкости.

Термостат, в данном случае, является предохранителем, который разрывает цепь нулевого и фазного соединения, отключая питание и прекращая процесс нагрева, если вдруг температура воды превысит допустимое значение.

Расширить и углубить

Если изложенной в посте информации вам мало (мое уважение!), то вот что стоит почитать:

В.К. Монаков УЗО. Теория и практика Москва, Издательство «Энергосервис», 2007 г.

Книжка шикарная в своей полноте и довольно простом языке изложения. Автор — директор компании АСТРО-УЗО (uzo.ru) — отечественного разработчика и производителя УЗО.

http://www.uzo.ru/books/normative-document/

Выжимка нормативных документов имеющих отношение к УЗО. Там же есть еще один документ заслуживающий внимания (http://www.uzo.ru/books/uzo.pdf)

ЖЖ Юрия Харечко, специалиста, автора книг, знатока стандартов.  Как человек — весьма неприятный, но в  техническом плане мне упрекнуть его не в чем. Если хочется разобраться в хитросплетениях и взаимопротиворечиях стандартов — к нему. И наверняка он увидев мой пост скажет, что я дилетант и не компетентен, поскольку термин УЗО отсутствует в стандартах, и устройство правильно называть….

P.S. Оказывается за время моего отсутствия на хабрахабре и покорения пикабу изменились правила, относительно репостов. Прибыл по приглашению @SLY_G. Если читателям хабрахабра нравится мой контент на околотехническую тематику (все-таки он больше подходил гиктаймс), то я готов приносить сюда некоторые другие мои посты, заслуживающие внимания) Например про предохранители и автоматические выключатели, да и в целом про технику.

Причины срабатывания УЗО

Все причины, по которым может сработать УЗО, разделяются на две основные группы. Первая группа состоит из причин рабочего характера, когда отключение цепи происходит штатно из-за каких-либо неисправностей. К другой категории причин почему срабатывает УЗО относятся так называемые ложные отключения, при которых оказывается неисправен сам прибор или его подключение выполнено неправильно.

В первом случае штатное срабатывание происходит при обнаружении защитным устройством реальной утечки тока. В результате, питание сети отключается, предотвращая, таким образом, возникновение и развитие аварийной ситуации.

Дальнейшие шаги

Важно понимать, что подключение УЗО происходит жестко по схеме и любые отклонения от нее могут вызвать его срабатывание. Процесс поиска неисправностей происходит с определения причин почему сработало УЗО, выявить причины такого поведения устройства

Возможно:

• Неисправно ли само УЗО
• Дело в поломке оборудовании,
• Где-то произошел пробой изоляции,
• Проведен неправильный монтаж розеток, светильников выключателей.

Иными словами, нужно искать лазейку, где утекает ток и – устранить ее. Для этого понадобится соответствующий прибор, позволяющий «прозванивать цепь» и искать специфические поломки – тестер или мультиомметр.

Инструкция по установке бойлера

Пошаговая инструкция нужна чтобы домашний мастер учел советы специалистов при монтаже бойлера. Работа эта трудоемкая, а неправильный монтаж может испортить не только новоприобретенный водонагреватель, но и внешний облик помещения. Работа по установке электрического нагревателя для воды делится на несколько этапов: крепление, обвязка с внутридомовыми сетями и первый пробный пуск.

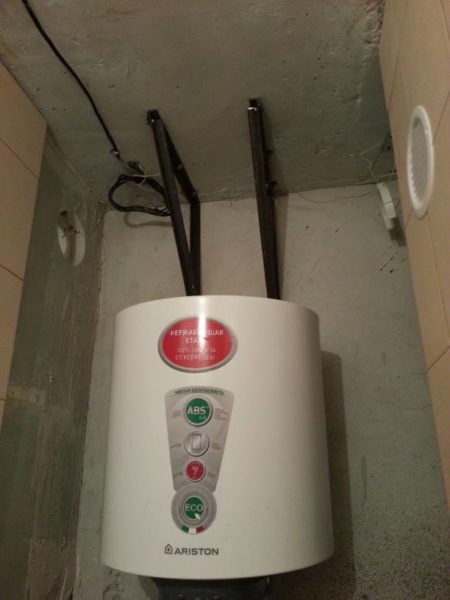

Крепление к стене

Монтаж выполняют с помощью монтажных крюков, которые закрепляются к стене, на которые впоследствии надевается корпус бойлера. Иногда крепят конструкцию с помощью специальной монтажной планки, которая поставляется в комплекте. Ее монтируют на стенку анкерными болтами, а уж только после этого на ней фиксируется электробойлер.

Для того чтобы правильно закрепить устройство выполняют следующие действия:

1. Измеряют размеры корпуса, оценивают ориентировочно место установки, так чтобы от ограждающих поверхностей оставались зазоры по 4-5 см, а съемную крышку, возможно, было бы убрать для выполнения ремонтных работ и техобслуживания. Расстояние от потолка должно быть достаточным, чтобы установить конструкцию на монтажную планку.
2. По шаблону, размечают и просверливают отверстия под крючки или анкера. Кафельную плитку проходят сверлом для керамики, а затем используют сверло для бетона и ударную дрель.
3. Устанавливают в выполненные отверстия дюбели и заворачивают крючки или вставляют анкерные болты через дыры в монтажной планке и закручивают их гаечным ключом.
4. Навешивают водонагреватель на крепежные детали.
5. Строительным уровнем контролируют отсутствие отклонений от горизонтали и вертикали. Это необходимо, чтобы в процессе работы, во внутреннем баке не создавались воздушные пробки, иначе ТЭНы будут быстро выходить из строя.

Подключение к водопроводу

Обвязку электрического водонагревателя допускается выполнять, как с помощью стандартных шлангов, так и ПХВ-трубами. Схема подключения бойлера должна соответствовать чертежам, указанным в заводской документации.

Обвязка бойлера с водопроводом

Алгоритм подключения электрического бойлера к системе водоснабжения:

1. Наворачивают на синий патрубок холодной воды водонагревателя тройник Ду 15.
2. К нижнему отводу тройника диаметром ½ дюйма подключают сбросной клапан стрелкой направленной к электробойлеру, а к боковому — присоединяют шаровой кран, для дренажа водонагревателя во время ремонта или обслуживания.
3. Все соединения тщательно уплотняют ФУМ-лентой.
4. Накручивают на голубой патрубок ГВС нагревателя шаровой кран и соединяют его с тройником с использованием гибкого шланга либо ПХВ-труб.
5. Затягивают соединительные гайки вручную, после гаечными ключами.
6. Надевают шланг на сбросной клапан и выводят его в канализацию, чтобы вода, которая будет течь при терморасширении, уходила в слив.

Как подключить к электропитанию

Современные электрические нагреватели по российскому стандарту поставляются с кабелем и электрической вилкой. Для надежного подключения бойлера достаточно включить вилку в розетку, имеющей заземление.

В других вариантах, линию надо будет подсоединить своими руками. Если кабель не идет в комплекте устройства, покупают трёхжильный кабель ПВС 3х2,5 и подключают его напрямую от электрощита.

Работы могут выполнять лица имеющие группу допуска для работы с электрооборудованием. Для того чтобы защитить внутридомовую электрическую сеть от возможного перенапряжения в линии бойлера, устанавливают автоматический дифвыключатель на 16 А.

Затем подсоединяют провода к клеммнику бойлера по схеме указанной заводом: фаза провод — к L, нуль — к N, а заземление — к PE либо на корпус.

Подключение бойлера к водопроводу

После того, как выбора сделан, и коробка с бойлером распакована, нужно озаботиться установкой и подключением агрегата к водопроводной и электрической сети.

Вешаем на стену

Неважно, в кухне или в ванной будете вешать, главное – выбрать несущую стену

Бойлер, заполненный водой, может весить свыше ста килограммов, поэтому не допускается его монтаж на межкомнатные перегородки, простенки и другие непрочные конструкции. Несущая стена обычно из бетона или кирпича. Для повеса будет нужно:

• перфоратор;
• два анкера-крюка;
• строительный уровень;
• рулетка;
• гаечный ключ.

Монтаж бойлера – пошаговая инструкция

Вешают бойлер таким образом:

Шаг 1. Рулеткой измерьте расстояние между крепёжными проушинами бойлера. На высоте, где будет висеть бойлер, отложите это расстояние с помощью карандаша. Уровнем проверьте совпадение отверстий с горизонтом.

Шаг 2. Перфоратором пробурите отверстия в стене чуть глубже длины анкеров. Диаметр отверстий должен позволять вставить анкера внатяг, чуть подбивая их молотком. Гаечный ключ накиньте на гайку и поочерёдно затяните крепёж на обоих крюках. Лепесток анкера разойдётся в стороны и надёжно заклинит анкер в стене.

Цены на популярные модели перфораторов

Перфораторы

Шаг 3. Возьмите бойлер и наденьте его проушинами на крюки, чуть наклони в сторону стены. Если аппарат большой, пригласите помощника, особенно если вешаете со стремянки или табуретки.

Подключаем к трубопроводам

Все производители маркируют патрубки бойлера в синий и красный цвет. Первый подключается к подаче холодной воды, второй врезается в разводку горячей. Есть несколько моментов, которые нужно учесть перед подключением бойлера к водопроводу.

Многое будет зависеть от типа водопровода. Если у вас трубы открытого типа, то нужно просто убрать лишнее, чтобы доступ к ним был удобен. Для врезки в скрытые трубы придётся снимать плитку и выдалбливать каналы для доступа к трубам. Такую установку следует приурочить к ремонту ванной комнаты.

Схема подключения бойлера

Бойлер можно установить в помощь к централизованному горячему водообеспечению. При этом выход водонагревателя осуществляется также через тройник в горячую магистраль. На входе в квартиру и на выходе из бойлера в обязательном порядке ставят запорные краны. С их помощью можно перекрыть горячий канал от котельной и пользоваться только бойлером или наоборот, перекрыть подачу из бойлера в случае его обслуживания.

Соединение труб – пошаговая инструкция

Для соединения металлопластиковых труб потребуются резьбовые фитинги. Для полипропиленовых – специальный паяльник, который можно арендовать в строительном магазине. Если вам достались входные металлические входные трубы, и менять их на пластик вы не собираетесь, то можно устроить всю разводку на гибких шлангах – во внешней металлической оплётке или с внутренней уплотнительной рубашкой. На концах металлических труб нужно будет нарезать резьбу для накручивания переходников. Разберём это вариант по шагам.

Шаг 1. Найдите точки входа и выхода патрубков для бойлера. Удобнее всего это делать в уже готовых ответвлениях. Таким узлом станет отвод холодной воды на наполнение бачка унитаза. В трубе уже есть готовый тройник. Всё, что нужно – это прикупить ещё один тройник и накрутить его на существующую резьбу. Делайте это с фум-лентой во избежание протечек. Затягивайте разводным или газовым ключом.

Находим точки входа и выхода патрубков для бойлера

Шаг 2. После того, как установлен тройник на холодную воду, возьмите гибкий шланг и соедините патрубок холодной воды на бойлере с одним из выходов на тройнике. На второй выход наверните снятый раньше шланг к бачку унитаза. На входе в обязательном порядке ставят предохранительный клапан. Он служит для аварийного сброса давления при чрезмерном нагреве воды.

Соединяем патрубок холодной воды на бойлере

Шаг 3. Найдите место на горячей магистрали, куда можно врезать тройник. Это можно сделать там, где подключаются краны воды в ванной или на кухне. Гайка патрубка крана отвинчивается, на фум-ленту сажается тройник, потом на один из выходов обратно навинчивают выход к крану, а на свободный – вход горячей воды из бойлера. На патрубке водонагревателя, маркированного красным, обязательно установите запорный кран флажкового типа, чтобы кипяток из бойлера можно было в любой момент перекрыть.

Шаг 4. Проверьте работоспособность бойлера, открыв кран горячей воды и отвернув все запорные вентили. Из крана начнёт выходить воздух, пока бак не заполнится. По мере накопления воды она польётся из крана, после чего его можно закрывать и включать бойлер в сеть. Если в розетке нет заземления, нужно заземлить бойлер принудительно через стальную проволоку.

Устраняем неполадки

При самопроизвольном срабатывании УЗО, без нагрузки нужно обратить внимание на само устройство. Возможно, оно неисправно, его следует правильно настроить или – вовсе заменить. Оно просто не подходит к данным параметрам сети, не выдерживает оптимальную токовую нагрузку

Оно просто не подходит к данным параметрам сети, не выдерживает оптимальную токовую нагрузку.

При наличии старой электропроводки может фазный провод соприкасаться с нулевым, заземляющим или арматурным каркасом перекрытия. В этом случае нужно найти место неисправности и заизолировать места соприкосновения. Либо, как крайний вариант, обновить проводку, проложить по всем правилам монтажа новый кабель.

Намного хуже – когда происходит периодическое срабатывание УЗО. В данном случае, может быть простая причина – мощность всех устройств превышает определенную величину и эту нагрузку просто не тянет устройство защиты. Нужно определиться, что или когда включать так, чтобы не отключалось, или установить УЗО помощнее, чтобы оно не выбивало.

Наличие такого рода защиты очень важно. И если УЗО выбивает вовремя, то ничего страшного в этом нет. Это намного лучше оплавившейся розетки или выключателя, бьющейся током стиральной машины

Это намного лучше оплавившейся розетки или выключателя, бьющейся током стиральной машины.

В последнем случае может вообще здорово трухануть, если полезть влажными руками

Найти время, чтобы проверить, почему выбивает УЗО очень важно. Это всё таки защита вас, вашего имущества. На это всегда нужно найти время и устранить все неполадки, чтобы и дальше жить с комфортом

На это всегда нужно найти время и устранить все неполадки, чтобы и дальше жить с комфортом.
