Как подключить варочную панель: инструкция пользователю

Распространенные ошибки при самостоятельном подключении варочной панели к электросети

В некоторых случаях просчеты, допущенные во время подсоединения варочного прибора к сети, могут привести к серьезным последствиям. Плита может попросту выйти из строя или стать причиной пожара

Для того чтобы исключить возможность допущения ошибки при самостоятельной установке плиты, рекомендуется обратить внимание на распространенные упущения

Довольно часто у людей, которые не разбираются в электричестве, возникают сложности при выборе розетки для варочной поверхности

Важно запомнить, что категорически запрещается стыковать плиты индукционного типа, мощность которых превышает 3,5 кВт, со стандартными вилками и розетками на 16 А. Мощность варочной панели – обязательный фактор, который стоит учитывать при самостоятельном подключении устройства. Довольно часто пользователи таких панелей жалуются на то, что приборы самостоятельно включаются и выключаются

Как правило, такое поведение устройства расценивается как ошибка в подключении проводки, однако это не всегда так. Наиболее вероятная причина в этом случае – работа программы, входящей в набор функций той или иной модели. Например, при нажатии большого количества кнопок может срабатывать режим «защита от детей»

Довольно часто пользователи таких панелей жалуются на то, что приборы самостоятельно включаются и выключаются. Как правило, такое поведение устройства расценивается как ошибка в подключении проводки, однако это не всегда так. Наиболее вероятная причина в этом случае – работа программы, входящей в набор функций той или иной модели. Например, при нажатии большого количества кнопок может срабатывать режим «защита от детей».

Мощность варочной панели – обязательный фактор, который стоит учитывать при самостоятельном подключении устройства

Для подключения варочной панели Bosch (или любой другой), мощность которой превышает 7 кВт, нельзя использовать провода, сечение которых составляет 2,5 мм². Если панель не включается, то рекомендуется проверить клеммы. В этом случае на одной из них может отсутствовать фазная перемычка.

Еще одна распространенная ошибка – однофазное подключение трехфазных устройств. Такая погрешность идентифицируется довольно просто. В этом случае при включении плиты функционирует только половина горелок. Для того чтобы решить эту проблему, необходимо внимательно изучить инструкцию, идущую в комплекте с конкретным устройством. Для починки плиты потребуется выполнить повторное подключение клеммников.

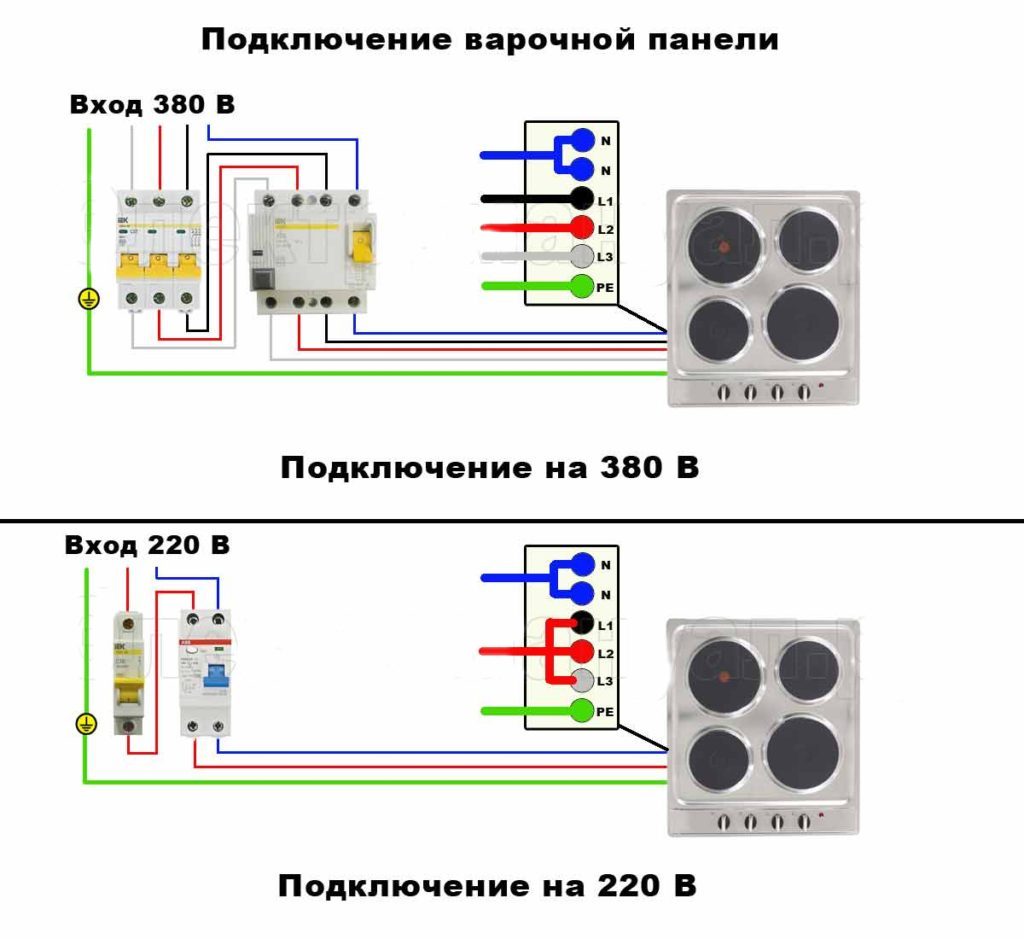

Подключение варочной панели к электросети

Панели, которые интегрируются в столешницы, постепенно вытесняются отдельностоящими аналогами. Это связано с тем, что они обладают широким набором функций и являются более экономичными.

Выполнить самостоятельно подключение варочной панели к электросети можно с помощью соответствующей инструкции.

Перед тем как приступить к монтажу прибора, рекомендуется ознакомиться с правилами по технике безопасности и основными нюансами работы.

Подключение варочной панели к электросети

Особенности подключения варочной панели к электросети

Сразу стоит сказать о том, что мощность интегрируемых панелей сопоставима с аналогичным показателем традиционных электрических плит. Из этого следует, что для установки варочной поверхности необходима силовая линия в 380 В. Для этих целей необходимо протянуть отдельный кабель от распределительного щитка. При этом существуют определенные правила, которые следует соблюдать.

Индукционная варочная панель в столешнице. Подключение варочной панели к сети

Например, если сеть однофазная, то тогда используется кабель для варочной панели, изготовленный из медного материала, сечение которого составляет 6 мм² В свою очередь, для трехфазной сети можно применять провода, имеющие минимальное сечение 2,5 мм².

Стоит отметить, что при использовании отдельной линии для подключения варочной поверхности требуется установка защитного автомата (УЗО). Для этих целей лучше всего подходят устройства на 32 или 40 А.

Особенности процесса подключения газовой варочной панели целиком и полностью зависят от разновидности устройства. В настоящее время в продаже можно встретить зависимые и независимые встраиваемые плиты.

Первые из них устанавливаются вместе с духовым шкафом, а вторые – как самостоятельный прибор. Независимые устройства подключаются к электросети через специальную коробку, которая монтируется на входе.

Через нее производится разводка к нагревательным зонам.

Следует знать, что существуют интегрируемые плиты, содержащие нагреватели рапидного типа. В этом случае потребуется выполнить электрическую разводку для каждого элемента отдельно.

Еще один распространенный вид интегрируемых плит – индукционные. Такие модели являются самыми сложными с точки зрения самостоятельной установки. Подключение индукционной плиты лучше всего поручить квалифицированным специалистам, так как вероятность допущения ошибок в этом случае наивысшая. В городских квартирах чаще всего устанавливаются газовые или комбинированные приборы.

Как правильно подобрать кабель для электроплиты: рекомендации

Правильный подбор кабеля является необходимым пунктом, который не следует игнорировать

Существует два основных параметра, на которые стоит обращать внимание при выборе провода для варочной поверхности:. Электрический кабель для подключения встраиваемой варочной поверхности к сети. Электрический кабель для подключения встраиваемой варочной поверхности к сети

Электрический кабель для подключения встраиваемой варочной поверхности к сети

Число жил в кабеле подбирается в зависимости от того, какое количество контактов находится в клеммнике подключаемого электроприбора.

Поверхности для варки, как правило, имеют всего два варианта присоединения – к 3 или 4 жилам.

Кабель для плиты, содержащий 3 жилы, принято использовать в том случае, когда необходимо выполнить подключение поверхности для приготовления пищи к однофазной сети. В такой системе напряжение составляет 200 В.

Если распределительная коробка содержит 2 или 3 фазы, которым соответствует напряжение 380 В, то тогда рекомендуется выполнять установку устройства по другим правилам. Оптимальным вариантом в этой ситуации будет присоединение прибора по схеме, которая учитывает 4 провода. Дополнительный провод позволяет снизить показатель напряжения в линии, что увеличит ее эффективность.

После определения количества жил, расположенных внутри провода для варочной плиты, нужно подобрать оптимальную его толщину. Выбор этого показателя производится с учетом мощности панели для приготовления пищи. Наиболее распространенные варианты сечения на сегодняшний день – 2 и 4 мм².

Стоит отметить, что для маломощных приборов не подходят кабели, толщина которых составляет 6 мм²

При выборе провода также рекомендуется обратить внимание на его тип и конструктивные особенности. На рынке можно приобрести как жесткие, так и мягкие провода. Оба эти варианта подходят для подключения варочного устройства

Оба эти варианта подходят для подключения варочного устройства.

Возможные причины неисправностей и их устранение

Какие могут быть неисправности при установке варочной панели? Необходимо рассмотреть самые основные:

1. Самопроизвольное отключение панели индикации не реагирует на нажатие кнопок – неисправна плата управления, для устранения причины необходимо вызвать специалиста сервиса;

2. Перегревается плата сенсора – нужно измерить сопротивление и напряжение питающей сети, параметры измерений должны соответствовать ГОСТ и номинальным значениям, указанным в инструкции по эксплуатации;

3. Слабо нагревается варочная зона – большая вероятность выхода из строя термостата, либо понижение сопротивления нагревательного элемента. Термостат ремонту не подлежит, необходима замена новой термопары. Еще одной из причин может быть неправильно подобранная посуда;

4. Плита произвольно включается – одной из более вероятных причин неисправности может быть наличие постороннего металлического предмета на варочной поверхности. Он создает вихревые токи, и панель автоматически включается. Остатки пищи, жидкости, соли могут спровоцировать самопроизвольное включение устройства. Еще одна из возможных неполадок может заключаться в блоке управления;

5. Повреждение стеклокерамической поверхности может произойти по вине потребителя вследствие несоблюдения правил эксплуатации либо по вине завода-изготовителя;

6. Не включается панель – проверить наличие напряжения питающей сети мультиметром, прозвонить вводной предохранитель, убедиться в целостности всех контактных соединений на отсутствие видимых механических повреждений, наличие посторонних предметов на плате управления и остальных коммутационных аппаратов.

Повреждение предохранителя первичных соединений

Установка и подключение электрической варочной панели своими руками процесс не трудоемкий, но требующий определенных знаний и навыков в электротехнике. Для качественного монтажа необходимо иметь минимальный набор подручного инструмента и предварительно внимательно ознакомиться с инструкцией по монтажу, эксплуатации и ремонту данного бытового кухонного прибора.

Подключение варочной панели к электросети пошаговая инструкция

Главная » Бытовая техника » Подключение техники » Подключение варочной панели к электросети: пошаговая инструкция

При покупке кухонный плиты для ее установки достаточно будет просто вставить вилку в розетку. На сегодняшний день многие люди покупают неполный комплект устройства. Они покупают только варочную панель. Подключение варочной панели к электросети не занимает много времени.

Благодаря самостоятельному подключению вы также можете значительно сэкономить свои средства. В этой статье вы узнаете, как подключить варочную панель своими руками.

Подключение варочной панели в теории

На сегодняшний день существует много изготовителей варочных панелей. Практически каждое устройство имеет одинаковое подключение.

Варочная панель встраиваемого типа подключается к отдельной линии с розеткой. Эта линия способна выдержать ток от 30 до 40 А. Варочная панель также должна иметь заземление.

Провод, который будет подведен к варочной панели, обязательно должен иметь три медных провода и сечение в 4 мм.

Розетка для подключения варочной панели может быть двух видов:

С тремя контактами:

С четырьмя контактами:

Например, если от вашей варочной панели отходит провод, который имеет 4 жилы, а со стены выходит кабель с тремя жилами.

Это может означать, что вашей варочной панели необходимо подключение из двух фаз, а в квартире имеется только одна фаза.

Подключение варочной панели bosch к электросети в этом случае будет происходить следующим образом. Коричневый и черный провод из кабеля нужно скрутить вместе.

Иногда вы можете встретить ситуацию, когда все провода будут иметь один цвет.

В этом случае с помощью мультимера, вам потребуется определить какой из проводов будет нулем, а какой фазой.

Если ваша варочная панель уже имеет вилку, тогда ее все равно необходимо разобрать. Дело в том, что иногда соединения проводом могут не совпадать с проводами в розетке.

Советы электриков

Вот основные советы электриков. Они помогут произвести качественное подключение варочной панели:

1. Подключение электрической варочной панели подразумевает в себе подключение дополнительных защитных устройств. Помните, что нельзя подключать несколько устройств к одной линии питания.
2. Корпус вашей варочной панели обязательно должен иметь заземление.
3. На данный момент многие производители продают панели, которые уже имеют шину заземления.

Эти советы вы можете использовать и при подключении вытяжки к электросети.

Подключение индукционной панели

Подключение варочной индукционной панели к сети похоже на подключение духового шкафа. Для того чтобы вы могли в этом убедиться мы предоставили вашему вниманию пошаговую инструкцию подключения. Сейчас мы с вами рассмотрим, как производится подключение индукционной панели к питающей сети.

Подключение варочной панели включает в себя следующие шаги:

Шаг первый

Шнуры для питания бывают двух видов. Это трехжильные и четырехжильные. Для подключения варочной панели вам необходимо приобрести именно тот шнур, который будет соответствовать вашей проводке.

Шаг второй

Здесь вам необходимо открыть крышку с обратной стороны варочной панели. Здесь вам необходимо найти небольшой прямоугольник. Его необходимо будет раскрутить.

Шаг третий

Шаг четвертый

Здесь вам потребуется удалить медную пластину. Если ваша индукционная плита относится к старой модели, тогда она будет иметь три жилы. Если это новая модель тогда в ней будет расположено 4 жилы. Нейтральная клемма будет располагаться по центру. Фазные отверстия располагаются по бокам. Заземление здесь обычно находиться снизу.

Шаг пятый

Вам необходимо совместить свои провода и клеммы. Для их подключения вам необходимо открутить винты на клемме и вставить в отверстие провод. Первым делом вам следует подключить заземление. Затем необходимо подключить нейтрали. На последнем этапе подключения вам необходимо подключить фазный провод.

Между фазными клеммами вам необходимо установить медную перемычку. После этого вам необходимо проверить прочность всех соединений.

Шаг шестой

Пошаговая инструкция с описаниями и схемами

Трехфазная варочная панель, как правило, снабжена специальной штепсельной вилкой. Они встречаются нескольких типов, различающихся конструктивно. Бывает так, что розетка на стене кухни совсем не подходит для той, которая есть на сетевом шнуре прибора. В таких случаях ее заменяют на соответствующую, если линия питания плиты имеет дополнительные фазные жилы.

Рассмотрим подробную схему подключения с вилками сетевого шнура. При трехфазном варианте действия будут следующими:

1. Один из проводов с изоляцией коричневого (серого, белого) цвета присоединить к клемме с цифрой 1.
2. Другой провод такого же цвета подключить к клемме с цифрой 2 и третий (если есть) — к контакту 3.
3. Найти клемму с символом N и к ней подключить провод синего (голубого) цвета.
4. Жилу желто-зеленой расцветки присоединить к контакту со значком заземления.

Изменения в однофазной домашней сети:

1. Клеммы 1, 2 и 3 объединить в одну общую фазную шину перемычками, прилагаемыми к заводской комплектации или приобретаемыми отдельно.
2. К этой шине присоединить провод коричневого (белого, серого) цвета. Синий провод — к контакту N или 0.
3. Желтый или желто-зеленый подключить к заземляющей клемме.

При самостоятельном подключении такого дорогого прибора, как варочная панель, важно многократно перепроверить правильность выполнения всех операций. Лучше перед пробным включением тщательно проследить весь путь подачи электроэнергии от квартирного электрощита до клеммной коробки плиты

Как подключить электроплиту в германии. Как подключить электроплиту самостоятельно и пошагово: схемы, видео

Добавил(а): Сергей Колосов 15 ноября

О том, что подключение газовой плиты стоит доверить профессиональным мастерам, знает, наверное, каждый. Но вот с плитой электрической вопрос обстоит несколько иначе.

Многие считают, что её достаточно просто включить в розетку и можно «умывать руки». На самом деле это не так.

Электроплита является очень мощным электроприбором, поэтому при её самостоятельном подключении просто необходимо чётко соблюдать ряд требований. О них мы и поговорим в этой статье.

Общие требования для подключения электроплит

Несмотря на обилие разнообразных моделей и марок электрических плит (hansa, горение и пр.), общие требования к их подключению практически одинаковые. Небольшая разница существует только в подключении плит на 220 и 380 вольт.

Независимо от марки схема подключения у всех плит одинаковая

Итак, вот основные требования для подключения электроплиты:

• для неё должна быть проложена отдельная линия электропроводки, снабжённая предохранительным автоматом;
• плиту следует подключить к электроснабжению либо напрямую, либо через клеммник или специальную розетку;
• подключение должно происходить с учётом таких параметров, как «фаза», «ноль» и «земля».

Рассмотрим каждый из вышеперечисленных пунктов подробнее.

Отдельная линия проводки

Большинство квартир, особенно новостроек, оснащены отдельной линией питания электрической плиты. Но если в вашем доме такая линия не предусмотрена, то перед подключением необходимо её проложить.

Для линии питания электроплиты подойдёт медный трехжильный провод, сечением не менее 6 миллиметров.

Для подключения плиты лучше использовать многожильный кабель.

На линии обязательно должен быть установлен предохранительный автомат, мощностью от 25 до 40 А.

Мощность автомата выбирается в соответсвии с мощностью плиты

Более точно требуемую мощность автомата можно узнать в прилагающейся к плите инструкции.

Линию следует снабдить и дифференциальным автоматом или узлом аварийного отключения.

Подключение кабеля к плите

Некоторые модели не комплектуются кабелем питания, поэтому придётся подключить его самостоятельно.

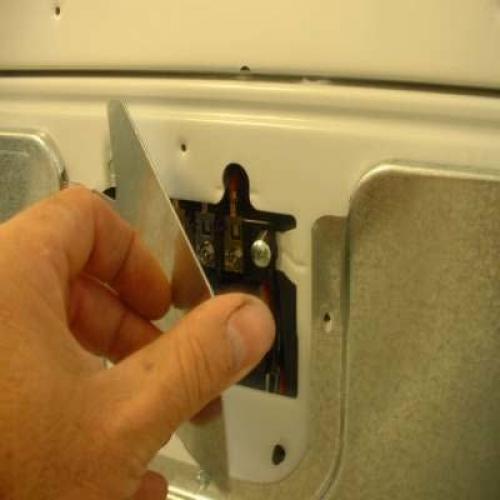

Для этого необходимо снять защитную крышку на задней стороне плиты. Как правило, она крепится на болтах.

Перед началом работ крышку необходимо снять

Подключение электроплиты может быть однофазным (220 вольт), двухфазным или трехфазным (380 вольт).  При этом очень важно знать, какой из проводов подключён к фазе. Для этого предварительно необходимо воспользоваться электрическим тестером

Перед подключением плиты сеть обязательно нужно ‘прозвонить’

Зажимы клеммной коробки электроплиты имеют следующую маркировку:

• L1, L2, L3 – фазные клеммы. Как правило, это клеммы 1,2 и 3;
• N – нулевые клеммы. Это клеммы 4 и 5;
• И клемма заземления, помеченная специальным значком.

Большинство плит имеют установленные перемычки между клеммами. Если же таких перемычек нет, то при однофазном и двухфазном подключении придётся изготовить их самостоятельно. Для этого можно применить небольшие кусочки кабеля. В этих целях используют трехжильный кабель (при однофазном подключении) или пятижильный (при двух– и трехфазном).

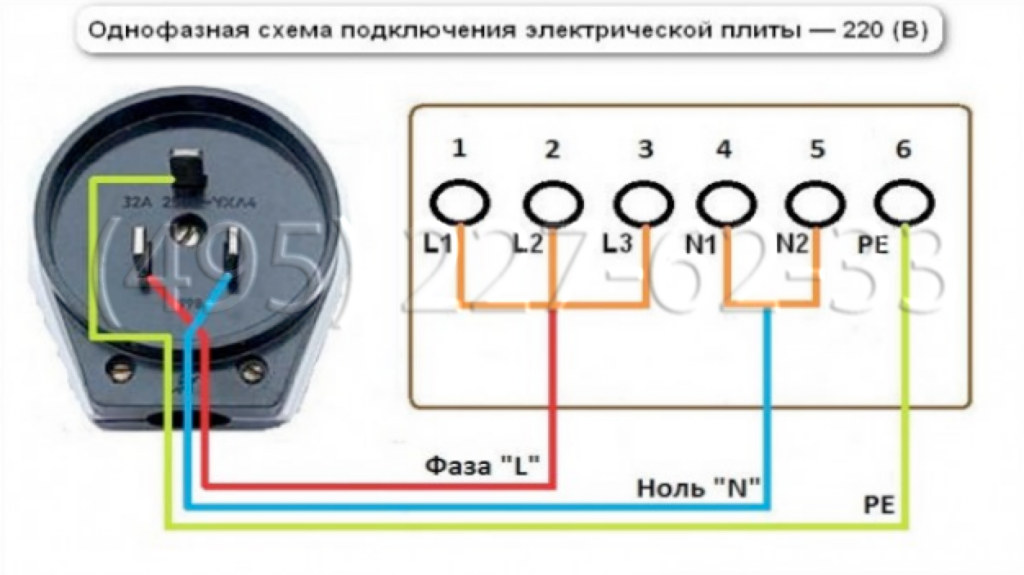

Однофазное

Устанавливаются перемычки между клеммами 1, 2 и 3. К клемме 3 подсоединяется провод фазы. Ставятся перемычки между клеммами 4 и 5. К клемме 5 подключается нулевой провод. И оставшийся провод — к клемме заземления.

Однофазное подключение с перемычками производителя

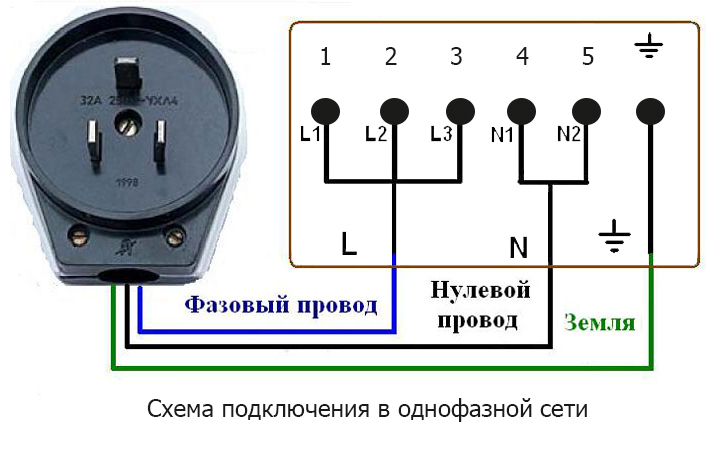

Подробнее схема однофазного подключения представлена на следующем рисунке.

Перемычки устанавливаются между всеми клеммами

Двухфазное

Перемычки устанавливаются между клеммами 1 и 2. А к 2 и 3 подсоединяют провода соответствующих фаз. К клеммам 4 и 5 подключают нулевые провода. К клемме заземления – провод «земли».

Для двухфазного подключения используют две перемычки

В этом случае перемычки между клеммами не ставятся. Провод заземления выводится отдельно.

Лучшие электрические плиты 2019 года

Плита GEFEST 6140-02 0001 на Яндекс Маркете

Плита Gorenje EC 53 INI на Яндекс Маркете

Плита GEFEST 5140 0031 на Яндекс Маркете

Подключение электроплиты не требует особых навыков, но при монтаже следует соблюдать определенные правила

Во избежание огромных потерь, в частности пожара, требуется работать с электричеством, учитывая все меры осторожности. Собственноручно подключить агрегат к сети можно без приложения особых усилий, в особенности в тех случаях, когда розетка уже установлена

Для этого вполне достаточно поставить вилку на шнур и правильно его подсоединить к разъемам прибора.

Читать также: Можно ли разрезать стеклопакет

Подключение агрегата к однофазной сети

Этот тип подсоединения используют тогда, когда из стены выходит провод, состоящий из трех жил. Для установки панели необходимо выполнить следующие действия.

1. Открутите с помощью отвертки металлическую пластину на задней стороне панели.
2. С помощью перемычек (они поставляются в комплекте с устройством) соедините клеммы под номерами «1», «2», «3» и подключите фазный провод (коричневый, черный или белый).
3. К нулям (контактам под номерами «4», «5») подключите синий провод.
4. Желто-зеленого цвета провод подсоедините к защитной клемме.
5. Установите устройство на место и затяните потуже винты крепления соединяющего кабеля.
6. Проверьте на прочность и герметичность соединения, а также работоспособность кухонной панели.

Перед выполнением монтажа варочной техники любых марок (панели Aeg, Бош, Сименс, Electrolux, Hansa, Самсунг  и других), на кабеле которых присутствует  вилка, сначала проверяются на соответствие контакты и проводы питания внутри розетки. В некоторых приборах они отличаются — в этом случае разбираем розетку. Определяем соответствие подключения с помощью специального мультиметра. Провода в случае необходимости можно поменять местами.

Установка варочной панели в столешницу своими руками, видео

Перед процессом подключения,  необходимо провести подготовительные работы, среди которых: изучение паспортных данных бытовой техники, приготовление всего необходимого инструмента, выбор места для установки. Чтобы правильно выполнить установку, сначала необходимо узнать её размеры. Сделать это можно открыв инструкцию прибора. В большинстве случаев, там также подробно описаны схемы для соединения проводов

Важно обратить внимание на минимально допустимые отступы от края столешницы, которые также указаны в инструкции.  Их рекомендуется выполнить несколько больше, ввиду того, что узкие края через  время могут повредиться

С помощью электрического лобзика с мелкозубой пилочкой нужно аккуратно прорезать линии от одного отверстия к другому. Лобзик при этом нужно крепко прижимать. Полученные опилки можно будет собрать пылесосом.

Установка панели в столешницу

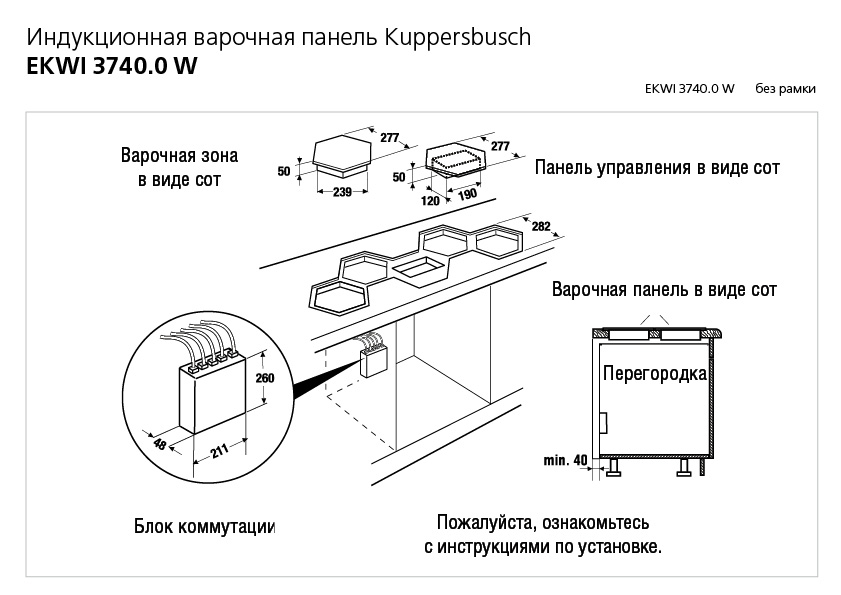

Модели, принцип работы которых основан на индукции, отличаются только поверхностью и принципом действия. На таких поверхностях, вместо конфорок, находится плоскость, которая нагревает посуду только в местах соприкосновения с поверхностью.

Установка индукционно поверхности

В сравнении с подключением варочной электропанели  для кухни обычного типа, индукционные поверхности имеют ряд ограничений по месту установки:

• Высота вентиляционных зазоров должна составлять примерно 6-10см;
• Также имеются специальные требования к влажности и температуре вентиляционного зазора. Запрещается прокладывать под варочной панелью сантехнические коммуникации;
• Материалы, которые находятся недалеко от панели, не должны совпадать по составу, с теми, которые нагреваются по причине индукционных процессов.

Индукционная панель

Уплотнение и герметизация

Все срезы необходимо обработать силиконовым герметиком, или же использовать нитролак. Благодаря этим действиям можно значительно увеличить срок эксплуатации столешницы и уберечь её от грязи и намокания. Также отлично подойдёт самоклеящийся уплотнитель, который наклеивается сверху, чтобы края варочной поверхности ложились на него.  Чтобы защитить столешницу от перепадов температур, рекомендуется использовать алюминиевую ленту.

Присоединение плиты напрямую

Если необходимо осуществить присоединение ВП без использования вилки и розетки, применяется монтажная коробка. Такой вариант будет уместным в том случае, когда требуется вплотную пододвигать шкафчик к стене. При этом выступающая вилка просто не поместится, а вот распаечная коробка не помешает.

В коробку просто заводится гибкий удлиняющий провод от панели и запрессовывается с помощью гильз к моножильному кабелю, проложенному в штробе. Для этой цели нужно использовать гильзу соответствующую требуемому сечению. Она должна быть предназначенной для большой нагрузки электроплиты. Каждую гильзу необходимо заизолировать. Для этого лучше всего использовать термоусадочную трубку.

Подобный способ монтажа обойдется даже дешевле, поскольку вилка и силовая розетка стоят дороже, чем пара гильз. Что касается монтажной коробки, то она стоит почти как подрозетник.

Подключение через распаечную коробку

Работы по монтажу мощной встраиваемой электроплиты могут занять несколько дней, учитывая необходимость штробления стен для прокладки кабеля и дальнейшей отделки. Не имея в доме собранного электрощита, эту работу лучше сразу доверить электрику, поскольку скрутка к проводу от счетчика неприемлема. Если же присоединение панели заключается только в подключении к ней удлинительного шнура и вилки, то на это понадобиться меньше часа.

Это интересно: Лучшие производители телевизоров – рейтинг 2017 года

Каким автоматом подключить панель в электрощитке

Кроме кабеля, в питании прибора важную роль играют штепсельный разъем и устройство автоматического выключения — автомат.

Штепсельный разъем (розетка) подбирают по показателям мощности и конфигурации (типу) штепсельной вилки на питающем кабеле прибора. Привычная розетка не всегда подходит. Часто встречаются модели индукционных плит, присоединение которых осуществляется клеммными зажимами. Для них отдельно приобретают обжимные контактные наконечники (гильзы).

Автоматические выключатели классифицируются не столько по качеству и заводским маркам, сколько по техническим характеристикам. Главный показатель — нагрузочный уровень срабатывания, или расчетная мощность.

В каждом случае для определения требуемого класса автоматического выключателя понадобятся исходные данные:

• проектная мощность электроснабжения на точке ввода;
• мощность плиты (по паспорту изделия);
• площадь сечения жилы сетевого кабеля (шнура) плиты;
• сечение жилы подводящего кабеля (от электрощита).

Суммарная нагрузочная мощность индукционной плиты по силе тока достигает 25-32 А в зависимости от количества и мощности нагревательных элементов — конфорок. При недостаточной мощности домашней сети для пользования индукционной плитой придется отключать другие приборы.

Во избежание серьезных последствий пользуются плитой лишь на 50-60% ее рабочей мощности. То есть одновременно включают две, изредка три конфорки. Интеллектуальная начинка в блоке управления позволяет запрограммировать агрегат на работу в таком ограниченном режиме.

В распределительном щите на линию питания плиты устанавливают автомат с характеристиками от 16 А до 25 А. Это защитит домашнюю сеть от перегрузок в случае включения плиты на полную мощность.

Если с подключаемой мощностью все в порядке, ограничительные меры ни к чему. Однако ставить автомат, превышающий порог срабатывания в 32 А, не рекомендуется. Более того, параллельно с автоматом часто устанавливают на линию устройство защитного отключения (УЗО). Такое устройство надежно защитит членов семьи от поражения электротоком.

Параметры УЗО рассчитывают на работу при номинальном токе — на 40 А, так как тепловой модуль автоматического выключателя при токе свыше 32 А отключается не сразу, а с некоторой задержкой по времени. Для защиты человека ток срабатывания устройства должен быть не более 10 мА.

Розетка и вилка для варочной панели

Розетка и вилка изготовлены из специального пластика, некоторые модели могут иметь крышку. Устанавливают розетку на расстоянии примерно 90 см от пола, слева или справа от поверхности.

Часто производители бытовой техники не включают в комплектацию розетку и вилку, поэтому их приходится покупать отдельно. Для этого нужно определить, к какому типу подключения относится варочная панель.Эта и другая информация о том, как подключить варочную панель к розетке указывается в руководстве по эксплуатации.

Электролиния для подключения панели должна быть выведена отдельно, а розетка выдерживать ток от 32 до 40 А. В тех домах, где предусмотрена не газовая, а электроплита, силовой кабель выведен изначально. Если ваше жилище не относится к такому типу, то данный провод должен включаться в проводку отдельно.

• Устройства мощностью до 3,5 кВт можно подключать к стандартным 220 Вт (нагрузка 16 А).
• Мощность свыше 3,6 кВт требует усиленной розетки на 32 А.
• С 3-х фазной системой запитки в помещении для мощности до 3,5 кВт необходима розетка на 20 А.

Розетка и вилка для однофазного подсоединения

Параллельно с мощностью учитывают заземление, для дополнительных контактов вилки. У однофазной розетки их три, у 3-х фазной — пять. Некоторые производители изготавливают комплекты, в которые включены вилки и с тремя, и с пятью штырями.

Для кухонных панелей выпускают специальные трех или четырех контактные розетки. Конструктивно они сделаны так, чтобы было понятно, как подсоединить фазный и защитный провода.

Вилку выбирают из расчёта тока — до 40 А. Подсоединяя вилку к проводам, желательно учитывать полярность. Если в комплектации шел провод — это хорошо, но если его тем не оказалось, то покупают трехжильный ПВС. Сечение провода должно соответствовать мощности прибора.

Для монтажа следует разобрать корпус вилки и пропустить провод через отверстие. Жилы зачищаются и проводятся под винтовые разъемы вилки: фаза и ноль идут в крайние клеммы, а заземление в верхнюю. Винты хорошо затягиваются, прижимая жилы.

Вилка и розетка для трехфазной сети
