Схема подключения двухклавишного выключателя

Подключение обычных одноклавишных и двухклавишных выключателей

Самая простая конструкция и схема подключения считается у обычных выключателей, которые коммутируют по одному контакту, замыкают или размыкают его, при нажатии клавиши. Производители делают модели, содержащие в одном корпусе от 1 до 3 контактов каждый из которых переключается отдельной нажатием соответствующей клавиши.


Схема подключения обычных выключателей с одной и двумя клавишами

Как видно из схемы основным принципом подключения выключателей любого типа является то что, через его контакты проходит фазный провод. Характерная ошибка начинающих монтажников, через выключатель проводят нулевой провод, фазный подключают от коробки к дампе. Это не безопасно в процессе эксплуатации может ударить током даже при замене лампы. Нулевая жила через распределительную коробку подключается напрямую к контактам осветительных приборов. Заземление может подключаться на корпус плафонов сразу с контура заземления или через скрутку в коробке.

Монтаж

Перед присоединением выключателя необходимо распечатать или нарисовать схему подключения. С её помощью будет несложно произвести необходимые соединения в распределительной коробке. Но ВСЕГДА сначала ОТКЛЮЧАЕМ электроэнергию!

После этого штроборезом подготавливаются канавки (штробы) для кабеля при закрытой проводке или крепятся кабель-каналы/гофра — при открытой. Далее коронкой по бетону сверлят и потом выбивают отверстия в стене под монтажные коробки или прикручивают к ней подрозетники при открытом способе. Проложив провода между всеми точками и зафиксировав их алебастром в штробах или закрыв крышку канала/закрепив на изоляторах, зачищаем их концы на 1-1,5 см и осуществляем соединение проводов в распредкоробке при помощи клеммных колодок/пружинных клемм/колпачков СИЗ/пайки/опрессовочных гильз/зажима «орех». Скруткой провода соединять ЗАПРЕЩАЕТСЯ! Особенно алюминиевые с медными.

С квартирного/лестничного щитка на распределительную коробку, как правило, приходит кабель в котором два провода: «фаза и «ноль». Фазный провод, находящийся под напряжением, определяем индикаторной отверткой (включив ненадолго свет), помечаем его (снова выключаем электроэнергию) и соединяем с одним из проводов трехжильного кабеля, который проложен к выключателю. Два других провода из этого кабеля соединяем с проводами, идущими к люстре. Постарайтесь сделать так, чтобы провода, уходящие к люстре, были соединены в электрических патронах с центральным контактом. Нулевой провод из щитка соединяем с нулевым проводом, идущим к люстре.

В выключателе (если все провода одинакового цвета) находим прозвонкой фазный провод и вставляем его во входную клемму. Часто она обозначена латинской буквой «L». Если провода разного цвета, присоединяем ко входу тот провод, который соединили с фазным в распредкробке. Оставшиеся два провода из кабеля присоединяем к отходящим зажимам. Они бывают помечены символами в виде отходящих стрелок. В люстре, если она трехрожковая, один фазный провод соединяем с двумя проводами от плафонов, второй – с оставшимся плафоном.

Вставляем рабочий механизм в подрозетник, закрепляем его винтами, одеваем сверху декоративную рамку. Включаем свет в щитке и по очереди пробуем клавиши. От одной клавиши должен гореть один плафон, от второй – два, а когда задействованы обе клавиши – то должны зажечься все лампы.

Ниже  небольшое видео, которое покажет весь процесс.

Ошибки при подключении двухклавишного выключателя

Первая ошибка которую может допустить неграмотный специалист — это завести на выключатель не фазу, а ноль.

Запомните: выключатель должен всегда разрывать фазный проводник, и ни в коем случае не нулевой.

В противной ситуации фаза у вас постоянно будет дежурить на цоколе люстры. И элементарная замена лампочки может закончиться весьма трагично.

Кстати здесь есть еще одни нюанс из-за которого даже опытные электрики могут сломать себе голову. Например, вы захотели проверить непосредственно на контактах люстры — приходит туда фаза через выключатель или ноль. Отключаете двухклавишник, китайским чувствительным индикатором прикасаетесь к контакту на люстре — а он светится! Хотя вы и собрали схему верно.

В чем может быть дело? А причина кроется в подсветке, которыми все чаще комплектуются переключатели.

Небольшой ток даже в выключенном состоянии все равно течет через светодиод, подавая потенциал на контакты светильника.

Кстати именно это является одной из причин мигания светодиодных ламп в выключенном состоянии. Как с этим бороться можно узнать из статьи «6 способов решить проблему мигающих светодиодных ламп». Чтобы избежать такой ошибки нужно воспользоваться не китайским индикатором, а мультиметром в режиме замера напряжения.

Если вы въехали в новую квартиру, где люстру подключали не вы, и ведет она себя таким странным образом, то есть не реагирует как положено на переключатели двухклавишника, то дело скорее всего именно в таком ошибочном монтаже питающих проводов. Смело разбирайте выключатель и проверяйте общий контакт.

Если у вас выключатель с подсветкой, косвенным признаком такого неправильного подключения может служить не работоспособность неоновой лампочки. Почему косвенным? Так как здесь все зависит от того, на какую именно клавишу вы заведете фазу.

Третьей распространенной ошибкой является подключение нулевого провода на люстре не к общему нулю в распредкоробке, а к одному из проводов фазы. Чтобы избежать этого применяйте и соблюдайте цветовую маркировку проводов, а еще лучше если не доверяете цветам, перед включением светильника проверяйте подачу напряжения используя качественный индикатор или мультиметр.

Подключение внутреннего одноклавишного выключателя

Выключатель такого типа устанавливается в квартирах с внутренней электропроводкой, то есть вся проводка скрыта в стене.

В месте установки розетки должно быть углубление, в которое установлена специальная коробка для выключателя, в которую выведен провод.

Порядок работы:

  1. Подготовка выключателя к монтажу. Необходимо разобрать выключатель, для этого, открутив винты, соединяющие кнопку с рамкой, нужно снять ее с рамки.
  2. Срезать изоляцию с проводов в месте их присоединения, оставив около 1 сантиметра оголенного участка на каждом.
  3. В отверстия для проводов вставить оба фазных провода: идущий от распределительной коробки во входное отверстие и идущий от выключателя к месту установки светильника в выходное отверстие.
  4. Туго закрутить винты для надежной фиксации проводов, которые не должны свободно двигаться.
  5. Установить механизм в специальную коробку в стене и надежно зафиксировать во избежание расшатывания.
  6. Установить на механизм снятую ранее рамку и закрепить ее винтами.
  7. Установить клавиши выключателя.

Если речь идет не о замене, а о монтаже нового выключателя возникает необходимость монтажа специальной коробки под выключатель. Делается это следующим образом:

  1. В месте установки выключателя электропроводки сделать нишу-углубление в стене по размеру чуть больше размеров коробки.
  2. Вывести через отверстие в дне коробки фазный провод. Закрепить коробку в нише с помощью любого раствора для штукатурки.

Выбор выключателя

Первым делом стоит разобраться, а какие же выключатели бывают и в чем их отличие. У подавляющего большинства бытовых выключателей основным элементом управления служит клавиша, такой выключатель называется клавишным (может состоять из одной, двух или трех клавиш). Клавиши могут быть с подсветкой и без.

Но существуют и другие: кнопочные, рычажные, роторные и сенсорные, звуковые, регулируемые (диммеры).
Также стоит отметить, что по способу монтажа выключатели тоже рознятся, присутствуют несколько основных конструктивных особенностей. Существуют выключатели для наружного монтажа, встраиваемого (внутреннего), пылевлагозащитные (для использования в помещениях с агрессивными условиями или на улицах), а также модульные. Но принцип работы всех выключателей один и схематически изображаться все типы выключателей будут одинаково. Выключатель – это ключ, который размыкает или замыкает электрическую цепь, тем самым пропуская ток на электрическое устройство или перекрывая его. Поэтому среди многообразия выключателей выбор сводится к предпочтениям самого покупателя, единственное, что хотелось бы подчеркнуть — лучше не брать, слишком дешевый товар, он может быть не качественно собран и быстро прийти в негодность. В остальном выбор полностью индивидуален: цвет, фирма-производитель, форма –это все на усмотрение конечного пользователя.

Проводка и схема подключения выключателя

Таким образом, из схемы ясно видно, кода в выключателе размыкается фазный провод — светильник не горит, а при замыкании контакта – цепь восстанавливается. Согласно ПУЭ (Правила Устройства Электроустановок) — это единственно верный вариант подключения выключателя, подавать фазу на лампу, а ноль пускать через выключатель запрещено. Ведь при использовании в выключателе схемы с разрывом нулевого провода, вся проводка остается под напряжением, даже при выключенном свете. Во время замены лампочки в светильнике, при случайном прикосновении к находящимся под напряжением контактам или при касании токопроводящего корпуса, при пробое изоляции провода, при отсутствии заземления устройства, может произойти поражение человека электрическим током.

Двухклавишный выключатель, используется для управления сразу двумя группами освещения, например парой разных светильников, или одним светильником включающим в себя сразу несколько ламп, в таком случае одна клавиша отвечает за одну часть ламп, а другая за другую, соответственно при включении сразу обоих клавиш, в светильнике будут гореть все, а при выключении одной из кнопок, останется гореть только часть ламп, что делает более гибким процесс управления освещением, способствует экономию электроэнергии. Схема подключения двухклавишного выключателя представлена ниже.

Если разобрать внимательно схему, становится понятным, что двухклавишный выключатель, можно представить, как два одноклавишных объединенных в единый корпус. По тому же принципу устроен и трехклавишный выключатель, но широкого распространения он не получил, встречается довольно редко.

Практика показывает, что электропроводку осветительной линии лучше разделять с силовой, в случае аварии не произойдет полного обесточивания квартиры. Если неисправность в осветительной сети, то не погаснет настольная лампа, включенная в обычную сеть, и не повредятся дорогостоящие электроприборы. Кроме того, ремонт освещения можно спокойно делать используя переноску, также будет доступна дрель и другой электроинструмент, для возможности проведения ремонтных работ. Если же авария будет в силовой линии, то освещение позволит хорошо разглядеть неисправность, особенно это актуально для помещений без естественного освещения, таких как ванная комната, кладовая и т.п.

Для защиты от короткого замыкания в осветительной сети применяются автоматические выключатели, номинал которых рассчитывается индивидуально, в зависимости от будущей потребляемой мощности всех осветительных приборов подключенных к линии. Основная идея применения автоматического выключателя — защита проводки, от поражения человека электрическим током он не защищает. В целом общая схема освещения в квартире выглядит вот так:

Чаще всего, освещение прокладывается трехжильным медным кабелем(проводом), сечением 1,5 мм.кв. марки ВВГ или NYM, с защитным автоматическим выключателем на 10A-16А. Для подавляющего большинства случаев, это оптимальный вариант построения схемы освещения, с учетом развития энергосберегающих технологий и активного внедрения их в бытовых светильниках, такой вариант электропроводки не потребует замены в течении всего срока своей службы.

Правила безопасного выполнения работ

Самый главный залог безопасности при производстве работ в электроустановке – выполнять все действия при отключенном напряжении. Для этого надо отключить напряжение во всей системе освещения. Еще лучше создать видимый разрыв – отсоединить на время монтажа отходящий провод из питающего автомата. Это исключит возможность случайной подачи напряжения посторонними лицами. Подать питание можно только на короткий промежуток времени – для проверки фазировки. Повысит безопасность во время работы и применение изолированного ручного инструмента (кусачек, отверток), диэлектрических ковриков, а также диэлектрических перчаток. Соблюдение этих простых правил поможет избежать неприятных (а то и трагических) последствий и позволит впоследствии эксплуатировать выключатель освещения с комфортом долгие годы.

Подготовка

Манипуляции, которые учитывают использование различных электроприборов, требуют внимательности

Во время монтажа прибора необходимо соблюдать точность и осторожность. Первое, что нужно сделать, перед тем как приступить к монтажу выключателя – приобрести все необходимые материалы и инструменты, среди которых:

  • шлицевая и крестовая отвертки;
  • плоскогубцы;
  • изоляция (ПВХ-лента);
  • нож (обязательно острый);
  • одножильные или многожильные провода;
  • обычный карандаш.

Важно! Перед тем, как приступить к монтажу прибора, состоящего из двух кнопок, необходимо проверить, отсутствует ли напряжение в сети

Также для этой работы могут пригодится бокорезы. Кроме этого, стоит позаботиться о технике безопасности. При выполнении подобной операции рекомендуется надеть резиновые перчатки, защищающие от удара током. Несоблюдение техники безопасности может привести к удару током.

Интересно: Чем топить дом дешевле

Особенности монтажа скрытых и накладных типов

По способу установки выключатели делятся на внутренние (скрытые) и внешние (накладные). Хотя принципы их установки и работы одинаковы, но различия в подходе к монтажу имеются.

Установка внутреннего выключателя

Такие аппараты более эстетичны, они утоплены в стену, но для них требуется обустройство специальной выемки в поверхности и установки «стаканов». Поэтому их можно смонтировать только в стене, имеющей достаточную толщину. Приборы такого типа используют совместно со скрытой проводкой.

Видео по теме.

Установка внешнего аппарата

Эти аппараты имеют недостатки, в основном, эстетического характера. Свою функцию размыкания и замыкания цепи они исполняют не хуже внутренних. Но их монтаж проще – не нужно обустройство подрозетника, требуется лишь накладка на поверхность. Также плюсом является простота крепления на гипсокартонных стенах и перегородках. Накладные приборы используют совместно с наружной проводкой, но можно применить и для скрытой – надо лишь вывести концы проводов наружу недалеко от места установки аппарата.


Прибор накладного исполнения для наружной установки.

Инструкция подключения

Монтаж двойного включателя для домашней системы освещения сводится к следующему алгоритму действий:

Обесточивается домашняя электросеть.


Все контакты должны соединяться внутри распределительной коробкиИсточник svetosmotr.ru

  • Подготавливается проводка. Края зачищаются от слоя изоляции, если провода многожильные – при необходимости опрессовываются.
  • Выполняется монтаж фазной электропроводки. При этом чтобы подключить выключатель с двумя клавишами на две лампочки, потребуется взять три провода или один кабель с 3-мя жилами. Один подсоединится к входу, и два на выходные клеммы.
  • Далее подводятся 2 жилы с нулем и землей – к контакту и корпусу светильника, соответственно.
  • Затем проводится соединение проводников в распредкоробке.
  • В завершении включается сеть и проверяется работоспособность включателя.

Видео-обзор схемы подключения 2-х-клавишного включателя:

Коротко о главном

Двухклавишный включатель позволяет управлять 2-мя приборами освещения с одного места. Помимо корпуса, передней панели и клавиш, устройство оснащено входным и выводными контактами и механизмом переключения. Главные плюсы его применения выражаются в удобстве управления, экономии места, материалов и времени при установке, минимальном влиянии на интерьер и оптимизации расхода электроэнергии.

Правильно выполнить монтаж можно, если учесть такой ряд аспектов:

  • Выбор места размещения.
  • Фиксация предустановочных элементов.
  • Грамотный подбор схемы.
  • Стыковка контактов.
  • Установка и проверка работоспособности включателя.

Инструкция по подключению двухкнопочного выключателя

Монтаж двойного выключателя – задача не сложная. Здесь просто будет больше контактов, чем в одноклавишнике. Для установки двойного выключателя света вам понадобится трехжильный провод, инструменты для зачистки проводов и клеммы.

Перед началом работы разберите выключатель, снимите с него внешние клавиши. Далее следуйте по инструкции:

Фото Описание работ
Для подключения 2х клавишного выключателя проведите от щитка трехжильный провод к распределительной коробке.
Фазу подключите к разъему автомата, ноль – к нулевой шине, провод заземления – к шине заземления.
Освободите и зачистите концы всех трех жил, промаркируйте фазу, ноль и землю.
От коробки к выключателю спустите трехжильный провод, оставьте концы достаточно длинными, чтобы было удобно их зачищать и крепить.
Зачистите и промаркируйте концы этого провода в коробке.
Фазу подсоедините к верхней клемме переключателя, а ноль и землю – к двум нижним. Удобно использовать для подключения специальные наконечники, они продаются в магазинах с электроинструментами.
Подключение в первой люстре проводится, как и в случае с одноклавишным переключателем. Земля подсоединяется на корпус, фаза и ноль – ко соответствующим контактам люстры.
Концы провода от первой люстры промаркируйте и зачистите.
Повторите процедуру со вторым светильником. Можно использовать для подключения контактную группу.
Концы провода от второй люстры также подготовьте для соединения.
Скрепите соответственно промаркированные жилы. Фазы, ноль, землю – все по отдельности.
Если в системе нет заземляющего проводника, количество соединений будет меньше в коробке и на люстрах.
Последний этап работы – установка клавиш выключателя и крышки коробки.

Вопросы безопасности при монтаже выключателей

Первое правило — мощность коммутатора должна превышать расчетную нагрузку как минимум в полтора раза. Контактная группа выдерживает определенный ток. При его превышении, металл будет подгорать, сопротивление возрастет. Помимо моргающего света, владельца ждут и более серьезные неисправности. Постоянное искрение в корпусе, может привести к расплавлению выключателя, и даже к его возгоранию.

Качество исполнения также имеет значение. Не следует выбирать продукцию малоизвестных брендов, и выключатели, выполненные по ТУ. На упаковке должна быть сертификация в соответствии с ГОСТ Р 50345–2010 (МЭК 60898–1), желательно ISO-9000. В дешевых подделках применяются некачественные контакты, которые быстро изнашиваются даже при допустимой нагрузке.

Следующие критерии не обязательны, но они также влияют на безопасность использования:

  • прочный корпус
  • надежная фиксация клавиш (они не должны перекашиваться и выпадать при переключениях)
  • качественное крепление в стене

На последнем пункте остановимся подробнее. Почти все владельцы старых квартир видели выпадающие из стен розетки, и болтающиеся в коробках выключатели. В лучшем случае, такая «свобода движения» могла привести к замыканию контактов о металлическую установочную коробку, а в худшем — в темноте можно было получить поражение электротоком.

Стальные коробки устанавливались раньше, если у вас старая квартира — из соображений безопасности надо заменить их на пластиковые. Проблема в следующем: на любом выключателе внутреннего исполнения есть два варианта монтажа. Либо распорными анкерами, либо с помощью шурупов-саморезов. Первый вариант как раз применялся в металлических монтажных коробках. Со временем, упругость анкеров теряется, и упоры не держат коммутационное устройство в посадочном месте.

В бетонных стенах панельных домов уже есть цилиндрические посадочные места для коробочек. Иногда недобросовестные электрики игнорируют установку монтажных коробок, закрепляя выключатели на распорках-анкерах. Это нарушение безопасного монтажа. На бетонных, или любых других стенах, сначала с помощью строительной смеси устанавливается монтажная коробка, затем к ней крепится выключатель.

Существуют коробки для гипсокартона и СИП панелей. В любом случае, корпус встроенного выключателя, с помощью саморезов крепится именно к коробке.

Следующий важный вопрос — правильность подключения размыкаемого проводника. С одной стороны, в сетях переменного напряжения 220 вольт нет полярности. Любой электроприбор будет работать вне зависимости от того, на какие контакты подан ноль или фаза (речь идет о бытовой однофазной сети). И если для розетки этот вопрос не актуален, подключение выключателя света строго регламентировано.

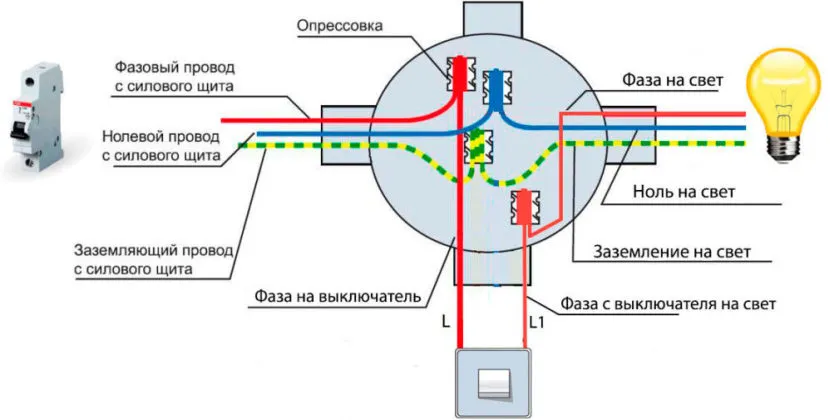

Рассмотрим типовой монтаж одноклавишного выключателя. На патрон для электролампы подается два провода: ноль и фаза. Допустим, с помощью выключателя вы размыкаете нулевой провод. Свет будет гаснуть, но на одном из контактов патрона всегда будет опасный потенциал 220 вольт. Если вы при замене лампу коснетесь этого контакта, получите поражение электротоком. И это при выключенном приборе!

Кроме того, при использовании люминесцентных ламп (так называемых «экономок), в темноте будет наблюдаться паразитное свечение, которое мешает уснуть. Это же явление наблюдается на некоторых светодиодных лампах. Поэтому нулевой провод всегда идет напрямую к источнику освещения, а фазный провод проходит через контакты выключателя.

По этому поводу, есть положительный «побочный эффект» при выборе схемы монтажа выключателя с заведением в корпус «ноля» и «фазы». Благодаря «высокой компетенции» электриков, возможна смена нулевого и фазного ввода в ваш дом. Вы можете сменить так называемую «полярность» на входе, не меняя конфигурацию всей проводки.

Устанавливаем подрозетник или монтажную коробку

В предназначенном для выключателя месте при помощи коронки делается необходимое углубление и устанавливается подрозетник или монтажная коробка.

Он должен надежно удерживаться в стене, так как конструкция выключателя имеет распорные крепежные элементы, за счет которых устройство держится в подрозетнике.

До установки выключателя мы уже проложили все провода и теперь к устройству подходит 3 вывода – один от распределительной коробки и два от обоих светильников.

Рекомендуется еще на этапе монтажа проводов промаркировать их выводы к выключателю. Если сделать это не успели или забыли, то придется определять «фазу» от коробки при помощи индикатора.

Для этого нужно сначала зачистить изоляцию примерно по полсантиметра на каждом проводе, развести их в разные стороны таким образом, чтобы оголенные жилы не касались друг друга, но в то же время к ним имелся свободный доступ.

Конструкция и принцип действия двухклавишного выключателя


Внутренняя конструкция двухклавишного выключателя

Переключатели и выключатели имеют простое строение и небольшое число деталей. Основными элементами являются:

  • кнопки (элементы переключения вверх/вниз);
  • корпус – внешняя панель, снимается перед началом работы;
  • клеммы – контакты, которые подсоединяют к проводам электропроводки.

Последние могут быть винтовыми, зажимными (зависит от конструкции). Клеммы на винтах соединяются петлей или напрямую. Такие надежно держат конец кабеля, длительный срок не ослабевают и не выходят из строя. Рекомендация монтажеров – проверять и подкручивать клеммы один раз в шесть месяцев.

Современные устройства дополняются новыми деталями – подсветкой, переходниками, защитой от перепадов напряжения и другими. Данные элементы не являются обязательными, призваны повысить уровень удобства.

Подключение выключателя света с двумя клавишами осуществляется посредством трех проводов – два параллельных (обычно подводятся сверху), один фазовый снизу. Некоторые двойные устройства состоят из двух отдельных выключателей под одним корпусом, такие называются модульными (имеют большее число проводов).


Пример подключения выключателя для двух групп освещения

Принцип действия заключается в следующем:

  • включение одной клавиши – свечение одной лампы или группы;
  • при подключении второй – меняется уровень освещенности (актуально для многоламповых схем);
  • при одновременном включении – свет загорается на полную мощность.

Кнопочные выключатели с двумя режимами позволяют экономить электроэнергию, сокращая освещенность при необходимости. Также повышается общий уровень безопасности помещения – механизмы сокращают число точек питания, что уменьшает вероятность замыканий и возгораний.

Техника безопасности

Все работы с электрикой нужно проводить в обесточенном помещении

Работа с электричеством и сетями относят к категории наиболее опасных. При несоблюдении требований можно получить удар тока – последствия зависят от уровня напряжения и индивидуальных особенностей (в меньшей степени). Основные правила (общие для всех типов действий с проводами):

  • обесточивание участка – первый и наиболее важный пункт;
  • проверка проводов на наличие напряжения – перед непосредственным подключением кабель тестируется специальными приборами (омметр и подобные, можно собрать в домашних условиях из подручных материалов);
  • использование дополнительной защиты – диэлектрические перчатки, инструменты с прорезиненными ручками, подобное;
  • изучение инструкций к приборам, рекомендаций мастеров;
  • исключение любого контакта с водой (например, влажные поверхности, лужи на полу).
