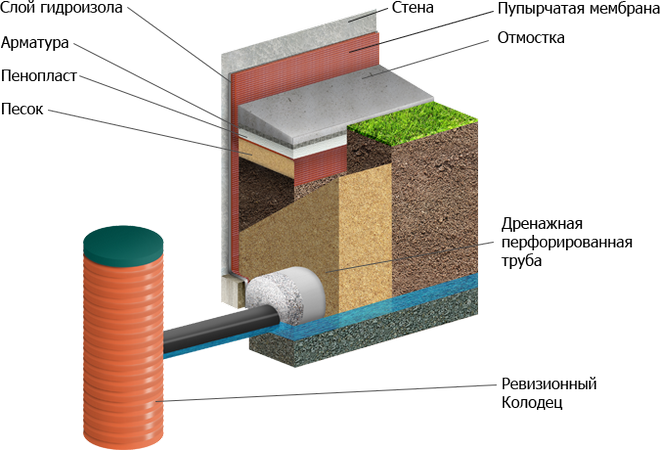

Как правильно сделать отмостку и дренаж вокруг дома? как работает такая система?

Калькулятор расчета объема ливневых стоков

Обычно определением объема ливневых стоков занимаются при проектировании ливневой канализации в коммунальном хозяйстве, в индивидуальном домостроении расчеты не актуальны в случае, если отвод воды производится за пределы участка. Понятно, что стандартный диаметр отводных труб 110 мм. в наборе с выпускаемыми промышленностью дождеприемниками, обеспечит транспортировку любых водных объемов, которые могут появиться на участке после ливня или весеннего паводка.

Расчет количества ливневых стоков важен в случае, если их слив происходит в накопительную емкость, объем которой необходимо определить во избежание ее переполнения. Для подсчетов проще всего воспользоваться онлайн-калькулятором, в этом случае количество воды, собираемой со всего участка, рассчитывают по следующей формуле:

Чугунные дождеприемники

Разновидности и параметры прямоугольных дождеприемников из чугуна регламентированы ГОСТ 3634-99, подразделяющем все изделия на следующие категории:

1. Д — малые дождеприемники весом не более 30 кг. и номинальной нагрузкой до 15 килоньютонов (кН.), что в переводе на килограммы равно 1500 кг.
2. ДБ1, ДБ2 — большие дождеприемники общей массой около 50 кг. и 80 кг. соответственно, устанавливаются на полотне городских автодорог и стоянках транспорта, удерживают нагрузку до 12500 кг.
3. ДМ1, ДМ2 — модели магистрального типа с номинальной нагрузкой до 25000 кг., имеют массу 60 и 100 кг. соответственно, используются на автомагистралях с интенсивным движением.
4. ДС1, ДС2 — сверхтяжелые модификации, рассчитанные на удержание номинального веса 40000 кг, масса изделий 80 и 130 кг. соответственно, используются в зонах повышенных нагрузок (аэродромы, корабельные доки).

Помимо указанных в стандарте прямоугольных изделий промышленностью выпускаются круглые разновидности с маркировкой ДК массой около 100 кг, выдерживающие номинальную нагрузку около 15000 кг.

Рис. 7 Водоотводы из чугуна – примеры расположения

Чугунные конструкции имеют следующие особенности:

• Высокую отводную способность из-за наличия пазов широкого сечения, обеспечивающую слив значительных объемов воды.
• Прочность, позволяющую переносить существенные нагрузки тяжелых транспортных средств.
• Длительный период технической эксплуатации, не требующий частого и сложного обслуживания водосборного узла.
• Высокую стойкость к воздействию водной среды в случае покрытия поверхности чугуна специальными коррозионностойкими компонентами
• Экологическую чистоту и безопасность для людей.
• Приемлемую для потребителя стоимость.
• Большая масса изделия затрудняет его монтаж, требующий установки высокопрочного железобетонного колодца.
• Решетки и каркасы из дешевого необработанного чугуна в высокой степени подвержены коррозии.
• В связи с распространенными фактами хищений черных и цветных металлов на многие устройства устанавливают специальный крепеж из элементов, запирающих решетку.

На индивидуальных участках подобные конструкции редко используют в силу своих больших габаритов и веса, для частных территорий наиболее подходят изделия ДБ1 с габаритными размерами 695х470х120 мм.

Рис. 8 Пластиковые дождеприемники для ливневой канализации — модификации

Подготовка грунта под отмостку

Подготовка грунта

Тезис №1: геотекстиль служит для гидроизоляции, защищает фундамент от морозного пучения глины, служит разделительным слоем между песком и щебенкой. Тезис №2: пенополистирол – материал, обладающий высокой морозостойкостью и водонепроницаемостью.

Прежде чем приступить к подготовке грунта, нужно определить ширину отмостки. Если у вас нет фронтона, то есть, свисающей части крыши, то вполне можно удовлетвориться размером в 60 см. Если же есть фронтон, к размеру нужно добавить еще 20 см. Подготовку грунта нужно начинать с удаления плодородного слоя почвы, то есть все что растет сверху в виде травы, цветочков, мхов удаляется до твердого грунта.

Даже если этот слой будет глубиной до 1 метра, все равно его нужно удалять. После того как вы дошли до совершенно плотного грунта, будь это глина или чернозем, на дно траншеи укладываем геотекстиль и засыпаем его слоем щебня в 5 – 10 см, выравниваем его и утрамбовываем, и также застилаем геотекстилем. На этот слой геотекстиля насыпаем шар песка без посторонних примесей и без глины, который также утрамбовываем с помощью вибротрамбовки или ручной трамбовкой. Этот песчаный слой поливаем водой и опять утрамбовываем и делаем это столько раз сколько понадобится, чтобы песчаный слой был как можно тверже. Обычно двух-трех раз хватает.

Как выбрать

Независимо от типа водосточного резервуара необходимо правильно осуществить его выбор. Прежде всего следует учитывать такие факторы:

• Предполагаемое количество осадков в вашей местности и их интенсивность.
• Площадь дождесборной системы.
• Особенности ландшафта придомовой территории.

Если речь идет об установке возле дома, то достаточно выбрать легкий пластиковый водосток. Если же в вашей местности обильные осадки, то предпочтение лучше отдать изделиям из чугуна, так как он эффективнее справляется с большими нагрузками. Возможно, стоит приобрести устройство на несколько секций или достаточно будет односекционного. Плюс ко всему хорошо, когда конструкция имеет съемную корзину, сифон и первичный фильтр для очистки.

Что такое ливневка?

Ливневкой сокращенно называют ливневую (или дождевую) канализацию. Ее назначение: отводить от основания здания выпавшие осадки и талую воду. Такую же систему устанавливают на автострадах, городских улицах и площадях.

Назначение

Создание ливневой канализации в частном строительстве помогает:

• сохранить от разрушения отмостку, фундамент и облицовку цоколя;

• избежать скопления воды на участке и, как следствие, появления болот и луж, затопления насаждений;
• предотвратить появление сырости в подвальных помещениях, на первом этаже, затопление цокольного этажа;
• создать эстетический внешний вид придомовой территории, ухоженный участок.

Дождеприемник – это составная часть ливневой системы водоотведения. Он устанавливается под водосточными трубами. Вода с крыши стекает по желобам в трубу и попадает в решетку дождеприемника.

Некоторые строительные компании пренебрегают устройством водоотведения, и владельцам частных домов приходится самостоятельно решать проблему с сыростью. Особенно это касается старых домов, где дренаж и ливневки не предусматривались. Дождевая вода с крыш падала на землю и утекала по земляным канавам в сторону.

Последствия отсутствия

Чем чревато отсутствие ливневой канализации вблизи отмостки:

1. Вода проникает сквозь грунт и подмывает стройматериалы из которых состоит фундамент и цоколь. После высыхания конструкция дает трещины, которые способны распространиться на стены.
2. Появление трещин приводит к деформации здания, а после к его разрушению.
3. Избыточная влага просачивается сквозь стены цокольного этажа, несмотря на гидроизоляцию (это лишь вопрос времени, поскольку у любой гидроизоляции есть срок годности). Появляется сырость, размножаются микроорганизмы (плесень, грибок), вывести их потом очень сложно.
4. Из-за трещин происходит разгерметизация внутренних помещений. Тепло начинает покидать первые этажи быстрее, требуется больше ресурса на отопление. Полы прогреваются дольше, жильцы лишаются привычного комфорта.
5. Участок заполняется водой, огородные и садовые культуры гибнут. Вместо красивого газона образуется болото.

Для ликвидации последствий потребуется много времени и денег. Чтобы сохранение здания от воды было эффективным, рекомендуется сочетать дренажную систему (спасение от грунтовых вод) и ливневую канализацию.

Плюсы и минусы

Теперь в таблице предлагаем сравнить все перечисленные устройства из разных материалов. Для сравнения представим их положительные и отрицательные стороны:

Материал	Достоинства	Недостатки
Чугун	Высокая прочность. Долговечность. Устойчивость к колебаниям температуры	Большой вес. Вероятность образования коррозии. Проблемы с транспортировкой. Трудно устанавливать самостоятельно по причине большого веса
Пластик	Минимальный вес. Для монтажа не нужно задействовать специальную технику. Переносимость температурных колебаний. Устойчивость к механическому воздействию. Исключается коррозия	Не справляется с большим весом, может лопнуть. Вероятность утечки, если нарушается герметизация
Полимербетон	Устойчивость к морозам. Переносит негативное воздействие химии и всевозможных агрессивных сред. Высокая водостойкость. Небольшой вес	Лишен заметных недостатков

Из чего состоит

Если сравнивать ливнеприемники, то можно заметить, они различаются между собой весом, габаритом и еще некоторыми особенностями. По стандарту глубина устройства имеет 400 мм. Как правило, у них небольшой вес, за исключением того случая, когда в качестве материала используется чугун.

Состоит из таких частей:

• Сама емкость.
• Корзина, которая устанавливается внутрь водоприемника.
• Перегородка или сифон.
• Решетка наружная.

В разных видах эти элементы могут быть выполнены из разного материала, что сказывается на конечном качестве продукции. Что касается решетки, то ее необходимо выбирать качественную и прочную, так как она сталкивается с механическим воздействием при ходьбе пешеходов и даже наезде автомобиля.

Особенности установки дождеприемника

Установку дождеприемника для ливневой канализации осуществляют под выходом сточной трубы или же в тех местах, где после дождя или в результате таяния снега образуются лужи

При монтаже особое внимание следует обращать на глубину установки. Также рекомендуется выбирать такое расположение конструкции, чтобы вода из трубы попадала точно в ее центр

А если нет возможности расположить сток в самой низкой точке территории, то к нему нужно провести специальные углубления, по которым вода будет стекать в приемник.

Собранная вода течет по трубам, а затем доходит до подземного колодца — коллектора

После того как вы определились с типом конструкции и местом ее установки, можно приступать непосредственно к установке дождеприемника. Она состоит из следующих этапов:

• Выкапывается котлован. Его глубина определяется размером самого приемника, к которому необходимо добавить 30-40 см. Ширина ямы также должна быть больше габаритов конструкции примерно на 3 см с каждой стороны, так как она будет укрепляться при помощи бетонного раствора.
• На дне ямы монтируется специальная песчаная подушка. После засыпания песок заливается водой и тщательно утрамбовывается.
• Дождеприемник подключается к системе труб или лотков. При этом нужно следить, чтобы вся конструкция была точно выровнена по высоте.
• Дно ямы заливается небольшим слоем бетонного раствора, в который устанавливается приемник. При установке дождеприемника своими руками необходимо надежно зафиксировать конструкцию в бетоне, чтобы избежать ее смещения впоследствии.
• С боков конструкции заливается бетонный раствор. Для того чтобы пластиковая модель не деформировалась под давлением бетона, ее стенки можно дополнительно укрепить металлической решеткой.
• Устанавливаются перегородки и корзина дождеприемника.

Схема укладки ливневой канализации во дворе

Помните, что срок эксплуатации и эффективность работы конструкции зависит от того, насколько вы правильно установили дождеприемник. Как показывают многие видео монтажа дождеприемников, делать это нужно до установки покрытия на территории. Делать мощение на участке, который прилегает к приемнику дождевой воды, стоит только через несколько дней после завершения установки последнего. За это время бетон окончательно застынет, и вы сможете смело укладывать любой тип покрытия.

Комплект для установки дождеприемника

Одним из ключевых факторов, который также нужно учитывать при монтаже дождеприемника для ливневой канализации, это прочность и надежность основания. Учтите, что при перепадах температуры грунт, в который установлен приемник, может расширяться и сужаться, поэтому бетонная подушка и стенки, окружающие конструкцию, должны быть предельно надежными. В противном случае вам придется в первую же весну заново установить дождеприемник. Как избежать этого подскажут многочисленные тематические видео в интернете.

Если вы не обладаете достаточными строительными навыками для самостоятельного монтажа конструкции, то можно поручить это дело квалифицированным специалистам. В таком случае цена установки дождеприемника будет зависеть от типа приемника, глубины установки и ряда других факторов.

Процесс обустройства дренажной системы на дачном участке

Правила ухода за конструкцией

Дождеприемник – один из самых требовательных в плане обслуживания элементов системы ливневой канализации. Это обусловлено тем, что вода в него попадает непосредственно с поверхности, и именно здесь происходит ее первичная очистка от мусора

Если вы хотите, чтобы корзина приемника засорялась реже, то стоит обратить внимание на модели с мелкоячеистой решеткой, которая не будет пропускать мелкий мусор

В любом случае корзину приемника необходимо извлекать и чистить не реже, чем раз в 2-3 месяца. В противном случае вы рискуете получить не только засор, но и источник неприятного запаха у себя под домом. Если же засор образовался в месте соединения конструкции и трубопровода, то его следует удалить при помощи специальных сантехнических приспособлений.

Регулярная чистка всех элементов водосточной системы поможет избежать негативных последствий засоров

Цены дождеприемников на современном строительном рынке позволяют без проблем приобрести такую конструкцию для обустройства ливневой канализации на частной территории, а простота в установке и эксплуатации сделала этот элемент системы отвода воды очень популярным.

Как правильно установить в конструкцию вокруг дома?

Изначально монтируется водоотводная система на крыше. Здесь прокладываются желоба, которые под уклоном проводят осадки в водосточную трубу. Далее вода поступает в ливневую канализацию. Рассмотрим монтаж открытой системы.

Независимо от ее сложности, создание состоит из следующих этапов:

1. Разработка траншеи под трубопровод. Если ливневая канализация проходит по отмостке, сначала устанавливаются лотки и дождеприемники, а потом кладется покрытие отмостки.
2. Дно траншеи утрамбовывается под уклоном в сторону сливного колодца. Глубина зависит от размера лотка, он должен выходить на поверхность, но не превышать высоту края траншеи.
3. На дно выкладывается слой бетона 5-10 см, в жидкий материал устанавливается лоток.
4. Лотки соединятся между собой ровно, для проверки натягивают нить. Выровнять систему нужно до того, как бетон застынет. Решетки должны быть уже установлены сверху.
5. В местах под водостоками монтируют дождеприемники, соединяют их с трубами. Сверху устанавливают пескоуловители.
6. По борту траншеи устанавливают опалубку и заливают бетоном расстояние между ней и лотком. Одновременно выравнивается положение системы.
7. Далее ждут полного застывания бетона, периодически смачивают его водой.
8. После демонтируют опалубку и можно начинать укладку отмостки. Подобные лотки можно устанавливать уже после монтажа отмостки. В этом случае от водосточных труб выкладывают желоб поверх покрытия отмостки. По нему вода будет стекать в резервуар.

Подземная ливневая канализация монтируется иначе:

• устанавливают разметку с помощью колышком и нити, чтобы видно было всю систему целиком;
• выкапывают траншеи и углубления под дождеприемники;
• дно засыпают песком и утрамбовывают его, если рядом растут растения – стелят геотекстиль;
• первым делом устанавливают дождеприемники и лотки (если система смешанная);
• после их соединяют трубопроводом под необходимым уклоном, нельзя допускать провисания труб, подушка должна поддерживать их по всей длине, в тех местах, где трубопровод оказывается на весу, нужно добавить песка (и утрамбовать его);
• каждый кусок водоотвода проверяют — для этого пускают воду из шланга под напором, стыки должны быть герметичны (замазать битумной мастикой, например);
• если все в порядке, сверху кладут песчано-щебневый слой и грунт.

Перед тем, как закопать систему у отмостки, ее присоединяют к ливневке участка и проводят к коллектору.

Установка дождеприемников в отмостку — в видео:

Размеры дождеприемника для ливневой канализации

Чтобы система удаления воды от дома работала надежно, необходимо правильно подобрать дождеприемник. Его размеры задаются проектом исходя из таких данных, как:

1. Максимально возможный объем осадков на территории. Этот параметр учитывает количество снега и интенсивность дождей. Необходимые данные можно посмотреть в специальных справочниках СНиП.
2. Коэффициент поглощения влаги. Его величина напрямую связана с типом покрытия участка.
3. Площадь защищаемой территории.

Примером дождеприемника, расположенного на территории коттеджа может стать прямоугольная модель Д-А15-1-32*32 размером 456*460*69 мм или круглое изделие ДК диаметром 600 мм.

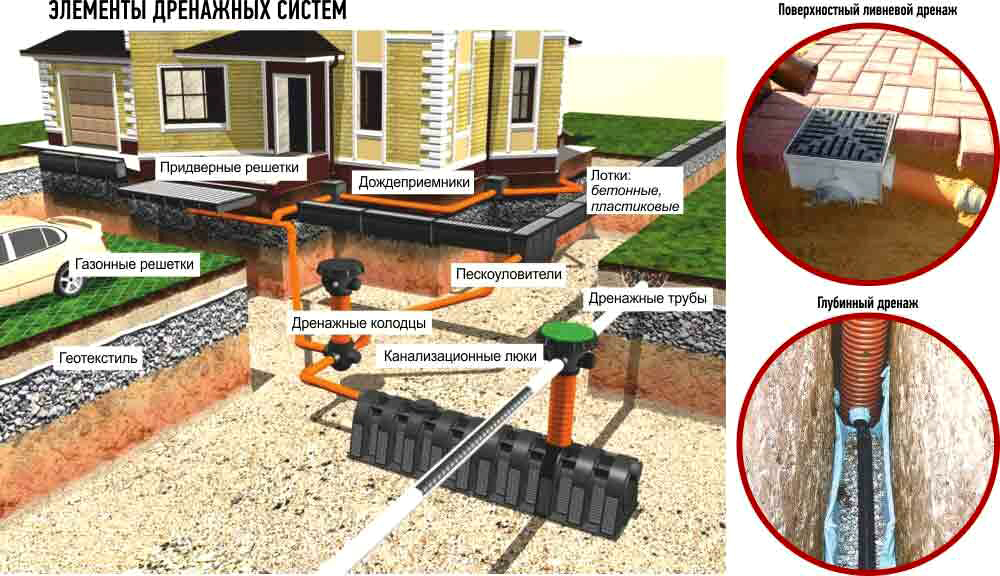

Что такое ливневая канализация и ее компоненты

Ливневка имеет довольно простое конструктивное устройство – попадающая через ее решетку вода фильтруется и стекает по наклонным трубам в канализационный колодец.

Основными составляющими дождеприемной канализационной системы являются следующие компоненты:

1. Решетка. Через элемент в систему поступает вода, служит для обеспечения безопасного прохода и проезда, отсеиванию крупногабаритных предметов и мусора, забивающих канал. Выполняется из оцинкованной или нержавеющей стали, чугуна, высокопрочного пластика.
2. Пескоуловитель. Основное назначение фильтра-пескоуловителя – сбор песка и иного тяжелого мелкого мусора, приводящего к засорению подземного трубопроводного канала. Конструктивно выполняется в виде корзины с ручкой, на дно которой оседает тяжелый песок, а вода поступает в канал через отверстие, расположенное выше, по принципу работы напоминает сифон под кухонной раковиной. Элемент размещается под крышкой и не несет большой нагрузки, поэтому чаще всего выполняется из пластика, при эксплуатации его нужно регулярно очищать от песка. В других подобных моделях мусор оседает в прямоугольный лоток без ручки, который также легко достается после снятия верхней крышки.
3. Дождеприемник. Основа всей конструкции, на нее опирается решетка и внутрь устанавливается фильтр, аккумулирует собранную воду и направляет ее сквозь выходные отверстия в трубопроводный канал. Элемент выполняется в виде квадратной или цилиндрической емкости, материалами изготовления служат высокопрочные полимеры, чугун, бетон.
4. Трубы. Отвод воды от корпуса ливневки обычно осуществляется при помощи гладких канализационных ПВХ труб, которые устойчивы к низким температурам. Реже используют трубы из асбестоцемента, чугуна, керамики. Сечение трубопроводов соответствует выходным отверстиям в корпусе дождеприемника. В популярных недорогих пластиковых моделях обычно выходное отверстие имеет размер 110 мм, но при строительстве, например,парковок, могут использоваться колодцы с выходом под трубу 160, 200 мм.
5. Смотровые коллекторы. Как в любой канализационной магистрали, смотровые отводы нужны для контроля работоспособности и очистки трубопровода от засоров.

Рис. 2 Устройство дождеприемника для ливневой канализации

Какие бывают виды водостоков – самотечные и сифонные

В современном строительстве применяются две основные схемы устройства сточных систем:

• самотечные;
• работающие по принципу сифона.

Первые из них собирают и отводят воду с использованием желобов с уклонами. При этом система заполняется водой частично.

Система водостока, устроенная по сифонному принципу, уже на входе потока в трубу ливневой канализации отделяет воду от воздуха. В результате образуется сплошной водяной столб, и эффективность системы значительно возрастает.

При определении основных параметров ливневой канализации учитываются многие факторы:

1. Климатические условия в регионе строительства в части количества выпадающих осадков и температуры окружающей среды.
2. Тип крыши.
3. Площадь водосбора – показатель, учитывающий размеры крыши.

При эксплуатации сифонных систем необходимо выполнять следующие требования:

• ливневка должна быть тщательно утеплена, вплоть до установки греющих кабелей;
• необходима шумоизоляция, поскольку поток воды издает громкие звуки.

Оптимальная конструкция водозаборной воронки состоит из стакана и крышки. Стакан изготавливается единым с воронкой, но со съемной крышкой.

Конструктивно стакан может быть шире воронки, в таком случае его можно использовать для фиксирования краев кровельного полотна.

Подводя итог сказанному, можно выделить четыре составные части ливневой канализации в многоэтажном доме:

• воронка для забора воды с плоскости кровли;
• стояк, используемый как передаточное звено для подачи воды в низ системы;
• отводные трубы для удаления воды из сточной системы от здания;
• выпуск – отвечает за слив канализируемой субстанции в общегородскую сеть.

Кроме того, она устанавливается на стыке кровельного пирога со сливом, поэтому нуждается в тщательной герметизации. Воронка располагается в самой низкой точке участка крыши, уклон обеспечивается при заливке стяжки крыши.

Устройство внутренней канализации не представляет собой особо сложной задачи, нужно только знание и определенная профессиональная подготовка.

При проектировании и обустройстве ливневой канализации многоэтажных домов СНиП 2.04.01.85 является основным документом, регламентирующим требования к этой системе и правила ее монтажа.

Особенности конструкции

Основные различия между моделями дождеприемников заключается в форме исполнения корпуса:

• квадратные или прямоугольные. Это самые распространённые и удобные изделия, которые устанавливают на территории частных домовладений, а так же вдоль тротуаров и дорог;
• круглые. Эти изделия предназначены для размещения на ливневых колодцах-водосборниках. Они оборудованы специальными крепежами для обеспечения жёсткости конструкции;
• круглые высокопрочные. Их устанавливают на автомагистралях, автостоянках и другой территории, по которой могут двигаться большегрузные машины и спецтранспорт.

Водоприемники для закрытой придомовой территории можно приобрести в специализированных магазинах стройматериалов. При выборе нужно руководствоваться проектными данными ливневки.

Материалы для изготовления

Выбор материала для изготовления канализационного дождеприемника зависит от таких факторов, как место установки, условия эксплуатации и так далее.

Дождеприемник пластиковый обладает следующими преимуществами: малый вес, легкость монтажа и устойчивость к воздействиям окружающей среды. Применение в изделиях из пластика специальных ребер жесткости увеличивает устойчивость к нагрузкам. Для изготовления применяются специальные полимерные материалы, способные выдерживать высокие нагрузки и резкие температурные перепады.

Такие изделия имеют форму куба с длиной боковой грани 300 мм или 400 мм. Каждая грань снабжена патрубками для соединения с трубами различных диаметров (от 110 до 200 мм). Соединение нескольких камер позволит увеличить объем конструкции. Устанавливаются дождеприемники из пластика обычно на территории частных домов.

Дождеприемник из пластика с металлической решеткой

Главное преимущество дождеприемников из железобетона — высокая прочность. Они способны выдерживать большие нагрузки. Они имеют форму куба или цилиндра. Стенки в местах соединения с трубами имеют меньшую толщину — для того, чтобы легче было делать отверстия.

Основной недостаток железобетонных конструкций — большой вес. Из-за этого усложняется процесс установки. Монтируется такая конструкция на подушку из песка или гравия. Устанавливаются дождеприемники из железобетона, обычно, на территории промышленных предприятий и на дорогах с большой загруженностью.

Дождеприемник из бетона

Большой популярностью в настоящее время пользуются дождеприемники для канализации из композитов (полимеркомпозитов). Они обладают относительно малым весом (хотя и тяжелее пластиковых) и высокой прочностью (как бетонные).

Дождеприемник из композита

Чугунные дождеприемники широко применяются в городской инфраструктуре и на территориях промышленных объектов. Используют их и в частном домостроительстве. Их устанавливают там, где необходим отвод большого количества воды. По своей форме такие дождеприемники подразделяются на круглые, квадратные и прямоугольные. Круглая решетка устанавливается на бетонный либо пластиковый круглый колодец, квадратная — на квадратный. Прямоугольный дождеприемник, соответственно, имеет решетку прямоугольной формы.

Ливневые решетки из чугуна

Популярность дождеприемников из чугуна в настоящее время несколько снизилась. Это объясняется такими их недостатками, как большой вес и уязвимость для коррозии. Для борьбы с последним недостатком поверхность чугуна обрабатывается специальными составами. Сейчас все чаще применяются изделия, состоящие из нержавеющей стали или сплавов, устойчивых к коррозии.

Иногда элементы дождеприемников изготавливаются из разных материалов. Например, пластиковый дождеприемник с решеткой из чугуна обладает небольшим весом и устойчивостью к коррозии (это касается самого корпуса) и способен выдерживать большие нагрузки (благодаря решетке).

Особенности конструкции

Наиболее популярный вид дождеприемника для ливневой канализации — однокамерная конструкция с прямоугольной решеткой. Если в месте установки возможны большие нагрузки на поверхность, то в этом случае используются конструкции, изготовленные из полимербетона или армированного бетона. В этом случае дождеприемник состоит из нескольких секций, расположенных вертикально. Это нужно для увеличения пропускной способности.

Для удаления воды с автомобильных дорог иногда применяются дождеприемники в виде бордюров. Они идеально вписываются в конструкцию дороги и не подвержены нагрузкам от проезжающего транспорта.

Чугунная дождеприемная решетка на дороге

Назначение и классификация

Кроме дождеприемника, в состав ливневой канализации также входят: желоба и каналы (для сбора воды), канализационные и водосточные трубы, пескоуловители (для очистки воды), коллекторы и смотровые колодцы. Дождевая вода сначала попадает в желоба, расположенные на крыше. Далее по водосточным трубам она направляется в дождеприемник, после чего она уже по канализационным трубам попадает в подземный колодец (коллектор).

Дождеприемником называется элемент ливневой канализации, предназначенный для сбора и очистки дождевой воды, а также для направления ее в систему наружной ливневой канализации. Другое название дождеприемника — «водоотвод»

Важность этого элемента еще в том, что он собирает воду не только с желобов, расположенных на доме, но и с дорожного покрытия (препятствует образованию луж)

Установка дождеприемника для ливневой канализации, его чистка и замена — процедуры довольно легкие. Классифицируются водоотводы в зависимости от своей конструкции и материалов, из которых они изготовлены.

В зависимости от сферы применения, дождеприемники можно разделить на две категории: для частных домов и для промышленных объектов. Дождеприемники первой категории, в свою очередь, подразделяются на: кубические и с вертикальным отводом. Кубические предназначены для сбора дождевых и талых вод в локальном месте. Устанавливаются они обычно под водосточными трубами, по которым вода стекает с желобов, расположенных на крыше. Дождевая вода после кубического дождеприемника направляется в ливневую канализацию.

Сверху кубического дождеприемника расположена решетка. Также водоотводы этого типа укомплектованы специальными перегородками и корзинами. Перегородки-сифоны препятствуют распространению неприятного запаха из ливневой канализации. А корзины предназначены для сбора листьев и прочего мусора.

Дождеприемник с решеткой под водосточной трубой

Для увеличения пропускной способности или для отвода воды на большую глубину кубические дождеприемники можно соединять друг с другом.

Двойной дождеприемник

Дождеприемники с вертикальным отводом предназначены только для приема дождевой воды после желобов и труб, установленных на здании. Их внутренняя поверхность расположена под наклоном, чтобы вода не застаивалась. Решетка у дождеприемников этого типа отсутствует. Вода из трубы, установленной на доме, попадает непосредственно в приемное отверстие водоотвода.

Вертикальный водоотвод

Дождеприемники с вертикальным отводом также комплектуются корзинами для сбора мусора и перегородками, препятствующими распространению неприятного запаха. Их вертикальный отвод без переходников соединяется с трубопроводом ливневой канализации диаметром 100 мм или 110 мм.

Водоотвод без решетки

Дождеприемник для промышленных объектов представляет из себя камеру (колодец), сверху которого расположена решетка. Решетка дождеприемника — чугунная. Колодец состоит из бетонных колец. Также может использоваться дождеприемник пластиковый с чугунной решеткой.

Монтаж ливневой канализации

На текущий момент у владельца загородного участка есть возможность просмотреть множество разнообразных вариантов ливневых канализационных систем. Причем именно ливневка представляется наиболее предпочтительным из-за наличия у нее самой простой конструкции и отсутствия сложностей при ее сооружении. Технология установки не требует размещения труб на значительной глубине под землей, что сводит к минимуму объем необходимых земляных работ.

Такая особенность обусловлена тем, что ливневая канализация не подвержена влиянию отрицательных температур. Необходимо помнить о том, что влага в результате таяния снегов и выпадения дождя возникает лишь при положительной температуре воздуха. В зимний период ливневая канализация не содержит воду, при этом пластиковые трубы не лишаются своих изначальных характеристик, подвергаясь воздействию низких температур.

Первым этапом при устройстве ливневой канализации является разметка мест и их расположение на территории участка, для чего необходимо ориентироваться на схему, которая была заранее изображена на бумаге

Здесь важно соблюсти точность переноса каждого элемента, поскольку любая мелочь может повлиять на качество работы системы. Далее уже приступают к земляным работам, суть которых сводится к рытью траншеи и котлована, где впоследствии будет расположен дренажный колодец

Хотя сделать это довольно просто, все же это потребует немало сил

Причем работа будет выполняться при помощи лопаты.

Одним из ключевых здесь является следующий момент

Во время укладки ливневой канализации важно заранее рассчитать угол наклона в направлении колодца. В этом случае он будет иметь значение 5-10 см на каждый погонный метр длины контура. По этой причине необходимо при рытье траншеи контролировать этот показатель, используя в качестве измерительного инструмента гидравлический уровень

По этой причине необходимо при рытье траншеи контролировать этот показатель, используя в качестве измерительного инструмента гидравлический уровень.

Какой колодец выбрать для ливневой канализации?

После завершения запланированных земляных работ настает пора для установки сборного колодца. Сам процесс по его строительству проводится с применением различных материалов или готовых форм:

Колодец из кирпича или блоков. Подобный выбор привлекателен в первую очередь низкими затратами на его сооружение, хотя на сами работы потребуется немало сил и времени. Колодец из железобетонных колец. Если исходить с позиций практичности, то подобное сооружение будет являться наилучшим выбором. Это связано в первую очередь с его высокой долговечностью, поскольку на протяжении нескольких десятков лет он не будет требовать себе внимания. Хотя сразу следует приготовиться к довольно большим расходам, так как цена колец достаточно высока, а для их установки потребуется привлечь специальную технику – подъемный кран. Металлическая емкость. Здесь возможно несколько вариантов: приобрести готовое изделие или же изготовить ее самостоятельно, используя несколько имеющихся в наличии элементов, в качестве которых могут выступать 200-литровые бочки

Особое внимание следует уделить грамотному выполнению гидроизоляции внутренних и внешних поверхностей емкости. Стоит заметить, что эта операция должна проводиться на регулярной основе

Ёмкости на основе полимерных материалов

Подобная конструкция станет прекрасным выбором. Если вы только планируете заниматься устройством ливневой канализации, то желательно использовать для этой цели готовые пластмассовые резервуары. В этом случае вам долго не придется иметь проблем с ними.

Места расположения

Если неправильно установить водоприемный элемент, то это может привести к скоплению воды на придомовой территории. В этом вопросе необходимо отталкиваться от утвержденных положений по ГОСТу и СНиПу. Основополагающей нормой, от которой следует отталкиваться, является СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения». В частности, ГОСТ 26008-83 предусматривает обязательную установку дождеприемника в следующих местах:

• На затяжных спусках.
• В местах, где пересекаются тротуарные дорожки.
• В пониженных участках по рельефу.
• Во всех местах, где отсутствует естественный отток воды от дождя, талого снега и прочее.
• Под водосточной трубой.
• По краям автомобильных дорог.
• Перед входом в здание.

Устройство и принцип работы

Эта составляющая, согласно всем стандартам, имеет оптимальные отверстия для пропуска воды и служит не только декоративным украшением, но и защищает канализацию от крупного мусора, а пешеходов — от случайного попадания ноги внутрь корпуса.

Некоторые решетки для дождеприемников имеют более мелкие отверстия, но это делается для декоративной эстетики, а вот вода из-за такого нюанса может разбрызгиваться и попадать на фундамент или собираться в лужи.

Следующая деталь устройства дождеприемника называется корпусом. Он может быть круглым, квадратным или прямоугольным.

Недостатком дождеприемника круглого ДК может являться только затруднения с рытьём круглой ямы, а так, важных отличий по форме и особенностям применения нет.

В комплекте с корпусом или отдельным товаром идёт корзина дождеприемника, которая служит для сбора листьев, твёрдых кусков грязи и другого мусора.

Обладая способностью задерживать грязь и песок, при этом, обеспечивая свободное движение воды дальше в лоток, такие изделия получили второе название — пескоуловители.

Также, в схеме дождеприемника пластикового присутствуют, так называемые, перегородки — сифоны, обычно этих деталей две. И выполняют они роль препятствия для распространения неприятного запаха.

Места расположения и требования

Дождеприемники устанавливаются в следующих местах:

• под водосточными трубами зданий;
• по краям автомобильных дорог;
• перед входом в здание;
• в местах пересечения уклонов (естественных или искусственных).

К дождеприемникам для ливневой канализации предъявляются определенные требования:

1. Их пропускная способность должна способствовать полному отводу воды с крыш зданий и рядом расположенной территории.
2. Устойчивость к механическим повреждениям. В процессе эксплуатации конструкция подвергается определенным нагрузкам, которые она должна выдерживать.
3. Устойчивость к воздействиям окружающей среды. В этом случае важна устойчивость к коррозии (для металлических конструкций).
4. Удачное сочетание с окружающим ландшафтом.

Монтаж дождеприемника проводится при устройстве общей ливневой канализации на участке либо на этапе сооружения отмостки вокруг дома
