Как сделать и подключить своими руками регулятор оборотов и плавный пуск на болгарку

KR-009

Изделие рекомендуется использовать в том случае, если необходимо подключить коллекторный двигатель электрического инструмента, имеющего рабочее напряжение 220 вольт. Благодаря наличию специального модуля пуск двигателя становится плавным. Основные преимущества:

• При включении электрического инструмента пропадает рывок;
• Механические узлы электрического инструмента становятся более устойчивыми к износу;
• Продлевается срок службы электрического инструмента.

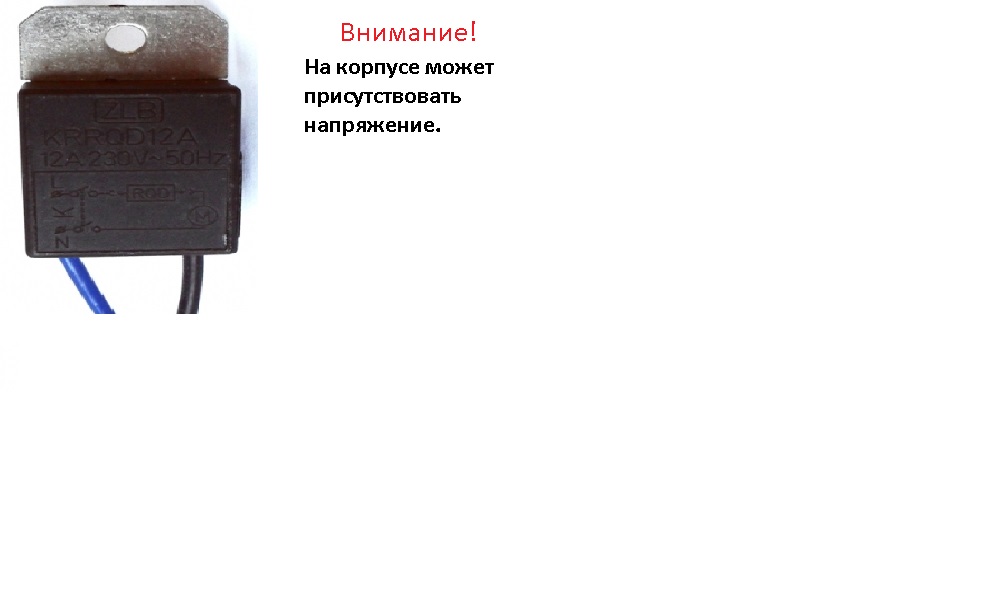

В наличии две модификации: модули с тремя и двумя проводами. Модель с двумя проводами может устанавливаться прямо в удлинитель или внутрь электрического инструмента, после кнопки включения. Подключать этот тип плавного пуска нужно параллельно нагрузке на инструмент, при этом соблюдать полярность необязательно, это не имеет значения. В своих отзывах пользователи пишут, что модель отличается компактностью и хорошо помещается внутрь инструмента, но в некоторых случаях для этого приходится обрезать лишнюю пластмассу. Обрезку можно выполнить любыми ножницами, не навредив устройству.

Рабочий ток	12 А
Напряжение	250 В
Стоимость	385 руб
Заказали	Более 3000 раз
Рейтинг	4,8

Ссылка

Подготовка к монтажу устройства

Изготовление и применение переноски с маленьким БПП сэкономит деньги на покупку новых электроинструментов, продлив срок службы старых. Для бытовых условий достаточно применить блок на 12А с аббревиатурой KRRQD12A (см. рисунок ниже).

Такое устройство следует применять для пуска и работы коллекторных типов двигателя электроинструмента с мощностью до 2500 Ватт. Купив БПП, следует подобрать удлинитель достаточной для работы длины. Также нужно подготовить отдельную розетку, кусок многожильного мягкого медного провода, инструменты, термоусадки или изоленту. В случае если провода в удлинителе припаяны, а не прикручены на болтовом соединении, понадобятся паяльник, канифоль, припой.

Двусторонний рез

Довольно часто при креплении листа на профиль в сложных местах требуется выполнить двусторонний рез. Используется такой метод при оформлении оконных проемов, дверных, при необходимости обойти балки и другие сложные конструкции. Чем лучше резать гипсокартон в таком случае? Для начала требуется сделать отверстие прямоугольной либо квадратной формы. Вырезать его можно при помощи такого простейшего инструмента, как ножовка, либо острого ножа. Процесс резки не составляет сложностей:

• сначала надо нанести на лист разметку при помощи простого карандаша и линейки;
• с одной стороны лист надо подрезать при помощи ножовки, а с другой, используя нож;
• теперь гипсокартон надламывается, срезается с одной стороны.

После надо при помощи обдирочного рубанка тщательно обработать кромку, чтобы получить ровные края. Когда лист раскроен, можно закрепить его на требуемом месте при помощи саморезов. Стыки и швы после монтажа шпаклюются, предварительно проклеиваются специальной сеткой.

ПЛАВНЫЙ ПУСК АСИНХРОННОГО ЭЛЕКТРОДВИГАТЕЛЯ

Логичным способом снижения пускового тока стало снижение напряжения, подаваемого на статор в момент запуска, с его постепенным увеличением при разгоне двигателя.

Простейший и наиболее старый способ плавного пуска – реостатный пуск электродвигателя: в цепь статора последовательно включается несколько мощных резисторов, последовательно закорачиваемых контакторами.

Также могут использоваться и дроссели высокой индуктивности (реакторы), а также автотрансформаторы.

Подобный способ плавного пуска имеет очевидные недостатки:

Проблематичность автоматизации.

Работа контакторов не привязывается к реальному значению тока, они либо переключаются вручную, либо перебираются с помощью реле времени автоматически.

Усложнение пуска под нагрузкой.

Так как крутящий момент асинхронного двигателя пропорционален квадрату напряжения питания, снижение напряжения в момент пуска в 2 раза приведет к снижению крутящего момента в 4 раза. Применение плавного пуска с электродвигателями, напрямую подключенными к нагрузке, значительно увеличивает время выхода на рабочие обороты.

Совершенствование силовой электроники позволило создать компактные автоматические устройства плавного пуска (также называемые софтстартерами от английского soft start – «мягкий пуск») для асинхронных электродвигателей, устанавливаемые на стандартную монтажную рейку электрощитов.

Они обеспечивают не только плавный разгон, но и торможение двигателя, позволяя регулировать параметры токов пуска и остановки в различных режимах:

Постоянное токоограничение.

В момент запуска ток ограничивается на заданном превышении номинального и удерживается на этой величине все время разгона двигателя. Обычно используется ограничение на уровне 200-300% номинального тока. Перегрузка становится малозначительной, хотя ее длительность возрастает.

Формирование тока.

В данном случае токовая кривая в момент включения двигателя имеет больший наклон, после чего софтстартер переходит в режим токоограничения.

Такой метод плавного пуска применяется при подключении к маломощным подстанциям или генераторам для снижения стартовой нагрузки, однако пусковой момент электродвигателя в данном случае минимален. Для устройств, лишенных холостого хода электродвигателя, использовать формирование тока с пологой стартовой кривой невозможно.

Ускоренный пуск (кик-старт).

Применяется с двигателями, напрямую приводящими нагрузку, так как иначе их пусковой крутящий момент может оказаться недостаточным для страгивания ротора.

В этом случае устройство плавного пуска допускает кратковременное превышение пускового тока в несколько раз (фактически осуществляется прямая коммутация), по истечении заданного времени ток снижается до двух-трехкратного превышения номинала.

Останов на выбеге.

При отключении двигателя напряжение с него снимается полностью, вращение якоря продолжается по инерции. Наиболее простой способ коммутации, применимый при небольших мощностях и малой инерции привода.

Однако в момент разрыва цепи происходит сильный индуктивный выброс, приводящий к сильному искрению в контакторах. На мощных электродвигателях, а также при высоких рабочих напряжениях данный способ отключения неприемлем.

Линейное снижение напряжения.

Применяется для более плавной остановки двигателя. Нужно помнить, что крутящий момент двигателя при этом снижается нелинейно из-за квадратичной зависимости момента от напряжения, то есть снижение момента происходит наиболее резко в начале кривой.

Отключение питания происходит при минимальном токе в обмотке, соответственно коммутирующие выключатели практически не изнашиваются образованием искры между контактами.

Для снижения нагрузок при остановке применяется управляемое снижение напряжения:

• вначале ток снижается минимально;
• затем кривая начинает снижаться круче.

Снижение крутящего момента электродвигателя при этом близко к линейному. Этот способ управления остановом электродвигателя применяется в устройствах с высокой инерционностью привода.

При использовании такого рода устройств плавного пуска пусконаладочные работы заключаются в настройке нужного типа кривой пускового тока и, в случае использования режимов формирования тока или ускоренного старта, настройке длительности временного интервала начального участка кривой.

Применение устройств плавного пуска позволяет автоматизировать пусковой режим, но его главный минус остается – либо приходится закладывать в устройство возможность холостого хода электродвигателя, либо допускать кратковременные перегрузки сети, раскручивая мотор и нагрузку с кик-стартом.

Недостатки электроинструмента и срок службы

Общеизвестно, что далеко не всякий инструмент снабжен подобными схемами плавного пуска. В основном они идут в дорогих моделях известных брендов Bosch, Hilti, DeWalt. Причем как в сетевой линейке, так и в аккумуляторной.

Электроинструмент без такого устройства имеет кучу недостатков:

искрение якоря на коллекторе с выгоранием ламелей якоря

чаще выходят из строя обмотки ротора и статора

токовый бросок в общую электросеть

удары шестерней друг о друга и более быстрое их срабатывание

опасный рывок при запуске, вырывающий инструмент из рук и повышающий травмоопасность

При работе с торцевой пилой имеющей ПП, диск не будет сбиваться с подготовленной точки реза

Что немаловажно для непрофессиональных столяров

Если у вас на даче или в доме на начальном этапе строительства еще нет электроэнергии и вы пользуетесь генератором, то рано или поздно поймете, что без БПП (блока плавного пуска) с резкими начальными токами, генератор долго не протянет. Поэтому такая штука способна сберечь не только инструмент, но и аварийные источники питания.

Можно конечно самостоятельно встроить БПП во внутрь той же болгарки или торцовки, однако разбирать технику и ковыряться во внутренностях охота далеко не каждому.

Плюс ко всему прочему, вскрытие нового корпуса влечет за собой потерю гарантии. Поэтому лучшее применение для блока KRRQD12A — это внешнее подключение.

Только имейте в виду, подходит он для коллекторных двигателей. Для асинхронных нужен частотник с другими принципами регулирования.

Данная коробочка рассчитана на ток 12 Ампер.

Есть и более мощная модель на 20А.

Что характерно, габариты у них одинаковые, а разница в цене пару десятков рублей.

Казалось бы лучше взять ее, но для стандартной розетки в 16А более выгоден первый вариант. Не будет желания подключать более мощную нагрузку и тем самым подпалить все контакты.

Мастера самоделкины конечно собирают подобные схемки и своими руками, на основе тиристоров ВТА 12-600 или других, конденсаторов, динистора и парочки мелких резисторов. Примеров схем в интернете можно найти множество.

Установка трехпроводного устройства плавного пуска

Мне кажется, но весь мощный инструмент, особенно подобие станков должен в базе иметь плавный пуск, а вот почему производители экономят на этой копеечной по сути функции- не понятно. Возможно- снижение надежности и увеличение обращений в сервисные центры- блоки плавного пуска, судя по отзывам, бывает горят, но не настолько часто, чтобы их можно было без труда найти в продаже- нет спроса- нет предложения. Я нашел с доставкой блоки только в одном месте, как запчасть к электроинструменту неизвестного от мне бренда HUMMER, и в каталоге магазина указаны только для какого инструмента они предназначены. Имеющаяся в мастерской циркулярная пила по металлу Makita LC 1230 всем устраивает, но при старте брыкается и жрет так, что притухает свет и подумав, что схема ПП от болгарки мощностью 2,2кВт должна подойти в любой мой инструмент, нуждающийся в переделке, заказал: Плавный пуск (46) USM2200B HAMMER

Весь процесс модернизации снял на видео:

«Напутствия», тем кто решит повторить: 1. Возможно использованный мной блок от болгарки на 2,2 кВт излишен для мотора 1,7 кВт — подбирайте в номинал, судя по форумам, использование большего по мощности блока увеличивает время разгона двигателя. 2. Разбирать пилу не сложно, но всю не надо, только ту часть, где электроника в ручке. 3. При разборке будут 2 длинных болта и один короткий — длинные в отверстия над двигателем, короткий в отверстие рядом с вводом кабеля. 4. При разъединении половинок корпуса, могут и скорее всего выпадут, пластиковая деталь предохранительного механизма и штифт с крючком для цепочки. 5. После снятия кнопки, остальной механизм лучше заклеить монтажным скотчем. 6. Сразу удлиняйте красный и черный провод блока плавного пуска отрезками провода сантиметров по 30 соответствующего сечения.

Как сделать пускатель с симистора ТС-122-25?

Сделать с симистором ТС-122-25 плавный пуск для болгарки своими руками довольно просто. В первую очередь рекомендуется заготовить контакторный резистор. Конденсаторы потребуются однополюсного типа. Всего в пускатель устанавливаются три элемента. Емкость одного конденсатора не должна превышать 5 пФ. Для повышения рабочей частоты припаивается контактор на обкладке. Некоторые эксперты говорят о том, что повысить проводимость можно благодаря фильтрам.

Блок выпрямителя используется с проводимостью от 50 мк. Он способен выдерживать большие перегрузки и сможет обеспечивать высокие обороты. Далее, чтобы собрать плавный пуск на болгарку своими руками, устанавливается тиристор. В конце работы модель подключается через переходник.

Достоинства плавного пуска УШМ

Углошлифовальная машина Bosch GWS 17-150 CI Professional 0.601.798.0R6 с плавным пуском. Фото ВсеИнструменты.ру

Болгарки с опцией плавного пуска отличаются отсутствием следующих недостатков, присутствующих у электроинструмента без наличия этой функции.

• Щеточная коллекторная пара отличается повышенным искрением, что приводит к выгоранию ламелей коллектора.
• По той же причине быстрее изнашиваются щетки.
• Обмотки статора и ротора из-за повышенного значения пускового тока выходят из строя значительно чаще.
• Общая электросеть воспринимает пусковой бросок тока возможным срабатыванием защитного предохранителя. Однако, если работа производится, например, от генератора, то он может выйти из строя.
• Механическая часть болгарки в виде конических шестерен и опорных подшипников, испытывая повышенные нагрузки, имеет риск преждевременного выхода из строя.
• Повышенной силы рывок при запуске болгарки (особенно большой мощности) способен вырвать ее из рук, а при некоторых обстоятельствах нанести травму.

Нужен ли плавный пуск для электроинструмента

Учитывая перечисленные выше достоинства плавного пуска болгарки напрашивается ответ — безусловно нужен. Однако, небольшие бытовые болгарки относятся к категории, где низкая цена является одним из приоритетных параметров. Поэтому далеко не всегда есть смысл оснащать их блоком пуска, увеличивающим их продажную стоимость. Такие недорогие болгарки применяются в основном для работ, где не требуется профессионального мастерства.

Устройство АЗпТ и плавного пуска коллекорного электродвигателя

Для связи нажмите ► далее

Всем привет, хотелось бы поделиться устройством, которое мне очень помогает в работе. Дело в том что мне часто приходиться ремонтировать стиральные машины и очень часто приходиться проверять двигатели этих машин, а так же другие электронные устройства. Бывает, что часто встречаются устройства с КЗ (коротким замыканием), такое устройство очень уж облегчает дальнейший ремонт.

Из чего состоит

Было принято решение, собирать устройство в не большую распред коробку. В нее же был помещен однополюсной автомат на 10А, он же является первым тумблером включения. Фаза от автомата к розетке идет через патрон лампы накаливания, которая является 2-й степенью защиты от КЗ. Там же установлена индикация включения самого автомата. Индикация выполнена из 3-х вольтового светодиода.

В эту же коробку был помещена плата управления мощностью, она будет нашим регулятором оборотов электродвигателя. Фаза от автомата поступает в разрыв на кнопку включения, затем на вход фазы в плату самого регулятора. Ноль приходит напрямую в ту же плату. Индикация включения выполнена из 3-х вольтового светодиода. Выход фазы подается на общий контакт 2-х позиционного тумблера, он же идет на статор двигателя. Тумблер будет служить реверсом. Тумблер соединен крест на крест, левый и правый выходы тумблера идут на ротор двигателя. Нулевой выход с платы идет на статор двигателя.

Источник

Понадобится

• Микросхема – КР1182ПМ1.
• R1 – 470 Ом. R2 – 68 килоом.
• C1 и C2 – 1 микрофарад – 10 вольт.
• C3 – 47 микрофарад – 10 вольт.

Макетная плата для монтажа компонентов схемы «чтобы не заморачиваться с изготовлением печатной платы».

Мощность устройства зависит от марки симистора, который вы поставите.

Например, среднее значение тока в открытом состоянии у разных симисторов:

• BT139-600 – 16 ампер,
• BT138-800 – 12 ампер,
• BTA41-600 – 41 ампер.

Блоки плавного пуска с тремя проводами

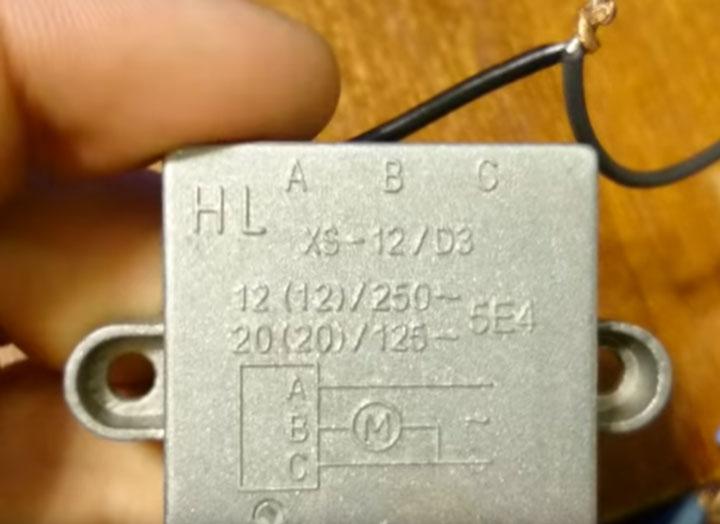

Кстати будьте внимательны, есть похожие устройства, но с тремя проводками. Например XS-12/D3.

Или другие модели внешне похожие на KRRQD.

Но они собраны на несколько другом принципе и их нужно устанавливать после кнопки ПУСК, в самом инструменте. Напряжение на них должно подаваться только в момент замыкания пусковой кнопки болгарки и сразу исчезать после ее отпускания.

Схема подключения на них следующая:

Фаза подается на контакт “А”, ноль на “С”. Далее фаза выходным проводом управления идет на двигатель (это как раз третий проводок).

Без кнопки такое устройство будет постоянно под напряжением 220В, что не допустимо.

В двухпроводном блоке такого нет, так как подключается он в разрыв цепи, и напряжение (разность потенциалов) к нему прикладывается только в момент пуска и работы инструмента.

Еще один момент – так называемый электрический тормоз или тормозная обмотка на торцовках. С 3-х проводным внешним УПП он может не работать, а вот с 2-х проводной моделью будет.

Прибор плавного запуска своими руками

Стоит рассмотреть вид прибора плавного запуска асинхронного электродвигателя с использованием микросхемы КР1182П. Он необходим для трехфазного электрического двигателя напряжением 380 вольт.

В ней существуют некоторые полезные особенности, которые стоит описать:

• Обмотки в электрическом двигателе соединены звездой.
• Выходными ключами являются мощные тиристоры, соединенные по параллельно-встречной схеме.
• Демпфирующие цепочки включены в схему параллельно тиристорам. Тут они применяются целенаправленно. Их основной задачей является предотвращение ложного включения тиристоров.
• Варисторы необходимы для поглощения возникающих в цепи коммутационных помех.

Присутствует в цепи и блок питания, который состоит из выпрямителя, конденсатора и трансформатора. Подобный блок необходим для обеспечения питания переключающих реле. После выпрямительного моста на выходе стоит стабилизатор интегрального вида. Он обеспечивает на выходе стабильное напряжение в 12 вольт. Дополнительно он способен обеспечить защиту от короткого замыкания и различных перегрузок.

Советуем изучить Разность потенциалов

Для какой цели УШМ невысокие обороты?

Интегрированная опция регулировки числа оборотов круга даст возможность бережно подвергать обработке такие материалы, как дерево либо пластик. На пониженных скоростях увеличиваются комфортабельность и безопасность. Наиболее практична подобная опция в радио- и электромонтажном деле, СТО и студиях, занимающихся реставрацией.

К тому же в среде профессионалов, использующих электроинструмент, бытует суждение, что чем тривиальнее устроено приспособление, тем оно надежнее. А добавочную сервисную «начинку» желательно вывести за границы болгарки. При подобном подходе обслуживание оборудования существенно упрощается. В связи с этим некоторые фирмы умышленно производят выносные индивидуальные электрорегуляторы, подключающиеся к сетевому кабелю УШМ.

Как изготовить схему плавного пуска угловой шлифовальной машины своими руками

Популярная схема реализуется на основе управляющей микросхемы фазового регулирования КР118ПМ1, а силовая часть выполнена на симисторах. Такое устройство достаточно просто монтируется, не требует дополнительной настройки после сборки, а стало быть, изготовить ее может мастер без специализированного образования, достаточно уметь держать в руках паяльник.

Электрическая схема регулировки плавного пуска для болгарки

Предложенный блок можно подключить к любому электроинструменту, рассчитанному на переменное напряжение 220 вольт. Отдельный вынос кнопки питания не требуется, доработанный электроинструмент включается штатной клавишей. Схему можно установить как внутрь корпуса болгарки, таки и в разрыв питающего кабеля в отдельном корпусе.

Наиболее практичным является подключение блока плавного пуска к розетке, от которой запитывается электроинструмент. На вход (разъем ХР1) подается питание от сети 220 вольт. К выходу (разъем XS1) подключается расходная розетка, в которую втыкается вилка УШМ.

При замыкании клавиши пуска болгарки, по общей цепи питания подается напряжение на микросхему DA1. На управляющем конденсаторе происходит плавное нарастание напряжения. По мере заряда оно достигает рабочей величины. За счет этого тиристоры в составе микросхемы открываются не сразу, а с задержкой, время которой определяется зарядом конденсатора. Симистор VS1, управляемый тиристорами, открывается с такой же паузой.

Посмотрите видео с подробным разъяснением как сделать и какую схему применить

В каждом полупериоде переменного напряжения, задержка уменьшается в арифметической прогрессии, в результате чего напряжение на входе в электроинструмент плавно возрастает. Этот эффект и определяет плавность запуска двигателя болгарки. Следовательно обороты диска возрастают постепенно, и вал редуктора не испытывает инерционного шока.

Время набора оборотов до рабочего значения определяется емкостью конденсатора С2. Величина 47 мкФ обеспечивает плавный пуск за 2 секунды. При такой задержке нет особого дискомфорта для начала работы с инструментом, и в то же время сам электроинструмент не подвергается избыточным нагрузкам от резкого старта.

После выключения УШМ, конденсатор С2 разряжается сопротивлением резистора R1. При номинале 68 кОм время разряда составляет 3 секунды. После чего устройство плавного пуска готово к новому циклу запуска болгарки. При небольшой доработке, схему можно модернизировать до регулятора оборотов двигателя. Для этого резистор R1 заменяется на переменный. Регулируя сопротивление, мы контролируем мощность двигателя, меняя его обороты.

Таким образом, в одном корпусе можно выполнить регулятор оборотов двигателя и устройство плавного пуска электроинструмента.

Остальные детали схемы работают следующим образом:

• Резистор R2 контролирует величину силы тока, протекающую через управляющий вход симистора VS1;
• Конденсаторы С1 и С2 являются компонентами управления микросхемой КР118ПМ1, используемыми в типовой схеме включения.

Для простоты и компактности монтажа, резисторы и конденсаторы припаиваются прямо к ножкам микросхемы.

Симистор VS1 может быть любым, со следующими характеристиками: максимальное напряжение до 400 вольт, минимальный пропускной ток 25 ампер. Величина тока зависит от мощности угловой шлифовальной машины.

По причине плавного пуска болгарки, ток не будет превышать номинального рабочего значения для выбранного электроинструмента. Для экстренных случаев, например, заклинивания диска УШМ – необходим запас по току. Поэтому значение номинальной величины в амперах следует увеличить вдвое.

Номиналы радиодеталей, использованных в предлагаемой электросхеме – испытаны на УШМ мощностью 2 кВт. Запас по мощности имеется до 5 кВт, это связано с особенностью работы микросхемы КР118ПМ1. Схема рабочая, многократно исполненная домашними мастерами.

Если в вашем арсенале есть старенькая угловая шлифовальная машина, не спешите списывать её со счетов. Используя несложную электрическую схему, прибор можно легко модернизировать, добавив к нему функцию изменения частоты оборотов. Благодаря простому регулятору, который реально собрать своими руками за несколько часов, функциональность аппарата значительно возрастёт. Снизив частоту вращения, болгарку можно применить как шлифовальный и заточный станок для различных видов материалов. Появляются новые возможности для применения дополнительных насадок и оснастки.
