Описание автосигнализации пандора dх50 с автозапуском: руководство по эксплуатации и установке

Комплектация и технические характеристики

Что входит в комплектацию сигнализации Pandora с автозапуском:

1. Управляющий модуль охранным комплексом. Блок получает, выполняет обработку и передает импульсы на управляющие компоненты или пейджер.
2. Главный пейджер управления комплексом. Основной девайс оборудуется ЖК-дисплеем.
3. Чехол для главного пульта.
4. Запасной пейджер, дисплеем не оснащается.
5. Основной силовой провод.
6. Диодная лампочка, определяющая состояние охранного комплекса автомобиля. В отличие от других систем в модели Пандора DX50 используется трехцветный диодный индикатор. Лампа идет в комплекте с подключенным проводом.
7. Клавиша вызова сервисного режима Валет.
8. Кабель для подключения LIN-шины.
9. Комплект для фиксации основных элементов комплекса.
10. Сервисная книжка, в которой описаны все нюансы настройки комплекса пользователем.
11. Релейный модуль. Необходим для настройки опции автозапуска.
12. Температурный контроллер.

В основе противоугонного комплекса Пандора DX50 используется один основной контроллер ARM, разработанный компанией ST-microelectronics.

Технические характеристики:

1. Имеется КАН-интерфейс.
2. Возможность управления предпусковыми системами обогрева, если речь идет о дизельных двигателях.
3. При передаче данных между управляющим модулем и пультом комплекс производит контроль канала связи.
4. Мониторинг состояния в салоне автомобиля осуществляется посредством контроллеров удара, движения и наклона.
5. Передача данных осуществляется посредством применения диалогового кода.
6. Система оснащается mini USB-выходом.
7. Дальность действия пейджера в режиме оповещения составляет от 900 до 2200 метров в зависимости от местности. Радиус работы брелка в режиме передачи команд — от 300 до 900 метров.

Для каких автомобилей подходит?

Сигнализация DX-9x подходит для установки в различные машины с бортовой сетью 12В. Успешно функционирует в российских  авто, бюджетных и премиальных иномарках от немецких, японских и других производителей.

Функции

1. Защита транспортного средства за счёт криптостойкого кода с диалоговым алгоритмом, отличающегося устойчивостью к интеллектуальному взлому.
2. Возможность настройки и управления охранно-противоугонным комплексом Пандора через фирменное приложение на смартфоне.
3. Функция турбо-таймера.
4. Функция удалённого запуска ДВС дистанционно по команде или установленным значениям (температуре силового агрегата, уровню напряжения в бортовой сети и т.д.).

Способы управления

штатный брелок;

Компактное устройство с OLED-экраном, на котором отображается информация о состоянии транспортного средства. Максимальное расстояние работы этого прибора – 2 км (при отсутствии препятствий на пути сигнала). С помощью брелока D-010 можно использовать функции противоугонного комплекса Пандора.

смартфон;

Охранная система DX-9x поддерживает управление с мобильного девайса автовладельца. Для этого необходимо скачать приложение. Доступны версии для Android-экосистемы и iOS.

Управлять автосигнализацией с помощью смартфона можно на расстоянии до 50 метров

Важное условие – устройство должно поддерживать протокол Bluetooth 4.2 или выше

специальная противоугонная метка.

Мобильный девайс с предустановленной программой от Pandora выполняет функцию антиугонной метки. Водителю достаточно подойти к машине, поставленной на охрану, со своим смартфоном. Противоугонная система распознает сигнал и разрешит движение на автомобиле.

Особенности

• наличие 2CAN— и LIN-интерфейса позволяет установить охранную сигнализацию в различные марки и модели автомобилей;
• присутствие интегрированного Bluetooth-модуля способствует стабильной работе противоугонной системы по радиоканалу;
• возможность дистанционного прогрева салона машины за счёт управления отопителем;
• турботаймер для дизельного ДВС защищает его от преждевременного износа;
• наличие вычислительного устройства Cortex-M4 обеспечивает быструю работу охранно-сервисной системы;
• совместимость с Alarm Studio позволяет быстро и просто изменять настройки системы без подключения к ПК.

Комплектация

Пандора DX-9x, помимо базового блока и 1 брелока для дистанционного пульта, поставляется со следующими дополнительными устройствами:

1. Выносной кнопкой с 3-цветным световым индикатором.
2. Звуковым извещателем компактных размеров.
3. Проводом LIN.
4. Кабелем для базового блока.
5. Проводом IMMO-KEY.
6. Температурным датчиком для наружной инсталляции.
7. Релейным модулем.
8. Набором крепёжных изделий.

В базовой комплектации этой противоугонной системы также находится индивидуальная карта владельца. Это пластиковое изделие содержит следующую персональную информацию:

секретную числовую комбинацию;

Скрыта под защитным слоем, который необходимо аккуратно удалить, чтобы не повредить содержащуюся информацию. С помощью этого PIN-кода можно зайти в меню программирования автомобильной сигнализации, отключить иммобилайзер и снять машину с охраны.

LOGIN и PASS.

Эта информация на пластиковой карте не используется.

Штатная комплектация Pandora DX-9x расширяется за счёт модулей GSM и GPS-ГЛОНАСС. С помощью этих дополнительных опций можно управлять охраной своего автотранспортного средства на любом расстоянии, а также отслеживать его передвижения на карте.

Отличительные параметры dx50 и dx50b

Противоугонные системы Пандора линейки 50 разработаны на основе одинаковых технологий и решений. Основные отличия заключаются в комплектации, но они не существенные. В моделях DX50 b поставляется основной коммуникатор с обновленным дизайном.

Pandora DX-50 B, изначально имеет невысокую цену, позволяет автовладельцу сэкономить при подключении автозапуска, так как не потребуется отдавать один из штатных ключей или заказывать его дубликат. Новый ЖК-брелок D-078 внешне похож на предшественника, но имеет черный корпус и отличается большей экономичностью и информативностью экрана.

Новое в ЖК-дисплее DX-50 B:

• отображается раздельная индикация дверей, как на флагманских моделях Pandora;
• присутствует иконка работы предпускового подогревателя;
• удобная система виджетов, помогающих быстро оценить текущее состояние автомобиля и сигнализации.

Брелок Pandora DX-50 B

Возможности

Охранный комплекс DX-50 разработан на основе системы LX 3257. Эта одна из моделей сигнализаций Пандора, характеризующаяся высокой дальностью действия пульта, а также надежностью. При производстве разработчики смогли сохранить все достоинства и основные характеристики, а также добавили множество полезных опций. Охранный комплекс позволяет работать с цифровыми интерфейсами многих современных машин зарубежного и отечественного производства. Наличие LIN-шины позволяет подключить охранный комплекс к транспортным средствам УАЗ, Лада.

Управляющий модуль системы оснащается встроенным акселерометром, характеризующимся наличием адаптивной математической обработки. Центральный блок имеет особенности, которыми не обладают охранные комплексы от других производителей. К примеру, система защищает авто от удара, а также движения и наклона при заведенном моторе. Снижение чувствительности контроллера удара осуществляется автоматически при запуске ДВС, когда прокручивается стартерное устройство, а также происходят переходные процессы силового агрегата. Интеллектуальный алгоритм следит за этим и автоматически увеличивает чувствительность после запуска ДВС.

Интерфейсы ЛИН и КАН интегрированы опцией пейджера, поэтому они не поставляются в качестве отдельных устройств, устанавливающихся в разъемы управляющего модуля. При использовании внешних блоков надо учитывать, что такие девайсы являются потенциальной причиной отказов в работе комплекса. Поэтому при использовании DX50 Пандора таких проблем можно избежать. Для обеспечения надежности этой модели комплекса минимизированы штекеры и общее число соединений. Производитель также реализовал возможность обхода заводских блокираторов двигателей при настройке опции автозапуска.

Канал Avtokasta рассказал об особенностях и возможностях противоугонного комплекса Пандора DX50.

Функциональные особенности

В официальном обзоре «Пандоры DX50» производитель говорил, что данная модель охранной системы пришла на смену зарекомендовавшей себя «Пандоры LX 3257». Данная модель прославилась благодаря непревзойдённой надёжности и максимальной дистанции канала оповещения. В новой модели не только были сохранены преимущества и характеристики предшественника, но и внедрены инновационные функции, при этом производитель предложил доступную и привлекательную цену на охранный комплекс.

О комплексе «Пандора DX50» отзывы подтверждают его широкий функционал и способность поддерживать цифровые интерфейсы автомобилей не только иностранных марок, но и отечественных, подключение к которым осуществляется по LIN. Подобная универсальность гарантирует высокий спрос на комплекс, при этом функционал может удовлетворить самых требовательных покупателей.

Компактность комплекса

Компоновка охранного комплекса моноблочная. Основной модуль сигнализации и радиочасть, оснащённая антенной 868 МГц, размещаются в компактном центральном блоке. Скрытность компонентов и экономия места для размещения системы обеспечиваются за счёт отсутствия выносной проводной антенны. На корпусе основного блока располагается клавиша быстрого программирования и micro-USB порт, при помощи которого можно осуществить детальную настройку системы.

Ложные срабатывания охранного комплекса полностью исключаются благодаря цифровому датчику наклона/удара/движения с адаптивной обработкой и радиореле блокировки на «Пандора DX50». Акселерометр функционирует и предохраняет от наклона, удара и движения даже при работающем двигателе автомобиля. Снижение чувствительности датчика происходит только на время работы стартёра. При каждом включении автосигнализации фиксируется начальный угол положения автомобиля: даже если он будет припаркован под углом, комплекс сработает и оповестит владельца.

Характеристики

Автосигнализация Pandora DX 50B и другие модели – основные характеристики:

Технические характеристики	Модели
Pandora DX 50	Pandora DX 50B	PandoraDX 50S
Управление сигнализацией	Брелоком LCD + без ЖК, штатным брелоком в режиме Slave	Брелоком LCD + без ЖК, штатным брелоком в режиме Slave	Брелоком LCD + без ЖК, штатным брелоком в режиме Slave
Дальность управления/оповещения, м	900/2200	900/2200	900/2200
Кодирование сигнала	Криптостойкий диалоговый алгоритм	Криптостойкий диалоговый алгоритм	Криптостойкий диалоговый алгоритм
Количество охраняемых зон	10	10	10
CAN/LIN-шины	Да	Да	Да
Бесшумный режим	Да	Да	Да
Тихий режим	Да	Да	Да
Режим SLAVE	Да	Да	Да
Турботаймер	Да	Да	Да
Автоматическая постановка на охрану	Да	Да	Да
Защита от разбойного нападения	Да	Да	Нет
Автозапуск	RMD-5 по таймеру, температуре, бортовой сети	RMD-5 по таймеру, температуре, бортовой сети	RMD-5 по таймеру, температуре, бортовой сети
Датчик	Удара, наклона, движения	Удара, наклона, движения	Удара, наклона, движения
Управление предпусковым подогревателем	Да	Да	Да
Аналоговые выходы	Да	Да	Да
Поиск авто	Да	Да	Да
Открытие багажника	Да	Да	Нет
mini-USB/micro-USB	Да, для обновления ПО, программирования	Да, для обновления ПО, программирования	Да, для обновления ПО, программирования
ПИН-код для аварийной деактивации	Да	Да	Нет
Опции	Цифровое реле блокировки (поддерживает BM-105), управление стеклоподъемниками (поддерживает DWM-210, DWM-502)	Цифровое реле блокировки (поддерживает BM-105), управление стеклоподъемниками (поддерживает DWM-210, DWM-502)	Нет
Контроль уровня топлива	Нет	Нет	Нет
Кнопка SOS на брелоке	Нет	Нет	Нет
Иммобилайзер	Нет	Нет	Да
Режим «Паника»	Нет	Нет	Да
Радиореле блокировки	Нет	Нет	Нет

Инструкция по эксплуатации

Базовым средством управления все же будет брелок или фирменное приложение в мобильном устройстве. Запрограммировав кнопки управления на определенные команды снятия и постановки машины на охрану, можно полностью контролировать сигнализацию в удаленном режиме. Светодиодные индикаторы ALARM и SEND в зависимости от режима эксплуатации будут оповещать о текущем статусе охраны и возможных изменениях работы.

Но в плане эксплуатации запуска двигателя отзывы о сигнализации Pandora DX-50 неоднозначны. В нормальном режиме при установке автозапуска на определенное время должен подаваться соответствующий обратный шок-сигнал на брелок. Он может отсутствовать из-за блокировки со стороны иммобилайзера. При этом и фактическое срабатывание мотора не произойдет. Решается данная проблема с помощью обходчика иммобилайзера в виде специального ключа, который будет деактивировать блок прямо в салоне, после чего станет возможным и запуск силовой установки.

Особенности системы

Сигнализация Пандора DX50 – разработка российских инженеров. В ее конструкции заложены новейшие программно-аппаратные решения. Модель имеет опцию двусторонней связи, позволяющей следить за состоянием транспортного средства дистанционно, по показаниям брелка.

Пандора DX50 обладает:

• длительным сроком эксплуатации;
• повышенным уровнем надежности;
• высоким качеством, признанным мировыми экспертами.

Технические характеристики

Основные свойства «сигналки» Пандора DX50:

1. Наличие цифрового CAN-интерфейса. Это позволяет выполнить установку охранного комплекса, подключившись к соответствующему разъему. Вмешательство в работу штатной бортовой сети будет минимальным.
2. Возможность управления устройством предпускового прогрева силового агрегата. Имеются в виду автомобили с дизельными моторами.
3. Использование системы контроля канала связи, по которому передаются данные между микропроцессорным блоком и приемопередатчиком.
4. Мониторинг ситуации в салоне транспортного средства. Для этого используются датчики чувствительности, движения и наклона. Первые два предназначены для определения физических воздействий на кузов и активности в салоне автомобиля. Контроллер наклона позволяет узнать о перемещении транспортного средства, к примеру, на эвакуаторе, либо о его поддомкрачивании.
5. Наличие диалоговой кодировки сигнала, которая используется для защиты пакетных данных при передаче.
6. Применение USB-разъема на модуле. С его помощью автолюбитель может подключиться к сигнализации через компьютер и таким образом настроить основные параметры действия системы.
7. Диапазон работы пульта при функционировании в режиме отправки команд составит около 300-900 метров, в зависимости от особенностей местности. Если коммуникатор используется для получения сообщений от сигнализации, то радиус его действия может составить до 2,2 км.

Тестирование дальности работы автосигнализации Пандора DX50 показан в видеоролике Дмитрия Тимофеева.

Диапазон работы брелока Пандора DX50 зависит от нескольких факторов, в том числе заряда батарейки в пульте и наличия застроек на местности.

Комплектация

В комплект поставки Пандора DX50 входят следующие компоненты:

1. Блок управления противоугонной системой. Используется для получения, обработки и передачи команд на исполнительные элементы и пульт. Основу модуля составляет контроллер ARM от производителя ST-microelectronics.
2. Основной коммуникатор для управления сигнализацией. Оборудуется экраном и имеет функцию оповещения, что упрощает его использование в целом.
3. Защитный чехол для основного брелока.
4. Запасной пульт. В устройстве нет дисплея, его диапазон работы значительно ниже, по сравнению с основным пейджером.
5. Комплект силовых кабелей для подключения.
6. Гарантия.
7. Светодиод для обозначения автомобиля с установленной сигнализацией. В этой модели используется трехцветный диодный источник освещения. Индикатор оснащается кабелем с колодкой для подключения.
8. Кнопка входа в аварийный режим Valet.
9. Провод для подсоединения цифрового интерфейса.
10. Крепежный комплект для фиксации основных компонентов сигнализации.
11. Сервисное руководство. В мануале указываются все нюансы установки и первичной настройки противоугонной системы.
12. Блок реле для реализации функции автозапуска мотора.
13. Датчик температуры.

Особенности автосигнализации Pandora DX 50

Двусторонний брелок с жидкокристаллическим дисплеем

• Включение и выключение режима охраны разными кнопками.
• Автоматический контроль зоны радиопокрытия канала извещения.
• Контроль состояния 10 независимых зон охраны.
• Просмотр 10 последних событий с указанием времени и события.
• Встроенное виброоповещение.
• Индикация степени разряда батареи.
• Оперативная дистанционная настройка чувствительности встроенного датчика движения.
• 16 мелодий звуковых оповещений.
• Оперативная дистанционная настройка чувствительности встроенного датчика удара.
• Светодиодная подсветка ЖК-дисплея.
• Индикация текущего времени, будильника.
• Индикация температуры двигателя и температуры в салоне, напряжения АКБ.
• Подтверждение нажатий кнопок виброоповещением.
• Синхронизация часов брелока и базового блока, точное время в истории событий.
• Батарейка брелока ААА (1,5 В).

Базовый блок

• Обновление ПО системы с сайта производителя посредством встроенного miсro-USB порта.
• Диалоговое кодирование команд на частоте 868 мГц.
• Ведение протокола событий в базовом блоке с записью события и точного времени в период отсутствия связи с брелоком с ЖКИ для последующей передачи на брелок.
• Персональный ключ шифрования длиной 128-бит, возможность его изменения пользователем.
• Встроенный интегральный акселерометр для распознавания движения и ударов с адаптивными алгоритмами обработки и регулировкой чувствительности с брелока.

• Возможность использования однопроводного цифрового реле блокировки BM-103/105.
• Раздельные входы датчиков капота и багажника.
• Контроль напряжения бортовой сети.
• Высокоточное измерение температуры двигателя и салона, индикация на дисплее брелока.
• Улучшенный метод опроса датчиков, исключающий ложные срабатывания.
• Автоматическая постановка на охрану.
• Двухшаговое отпирание дверей.
• Учет задержки салонного освещения при постановке на охрану.
• Режим охраны с работающим двигателем.

Охраняемые зоны автомобиля

Автосигнализация Pandora DX-50 осуществляет охрану следующих независимых зон с выдачей соответствующего извещения на брелок и записью в синхронный протокол событий базового блока:

• критическое падение напряжения питания бортовой сети автомобиля
• периметр дверей салона автомобиля
• срабатывание датчика наклона
• концевые выключатели капота
• срабатывание датчика движения
• концевые выключатели багажника
• включение зажигания
• срабатывание встроенного шок-сенсора (тревожный уровень)
• нажатие педали тормоза

Видео «Тест дальности действия сигнализации Пандора»

Дмитрий Тимофеев в ролике показал результаты эксперимента по тестированию радиуса действия охранных комплексов Старлайн и Пандора.

Данная инструкция на русском языке предназначена для автосигнализации Pandora DX-50, описывает принцип работы и основные моменты эксплуатации устройства.

Производитель настойчиво рекомендует перед включением автосигнализации внимательно изучить настоящую инструкцию.

Способ управления :

• Брелок с ЖК дисплеем Штатные кнопки в салоне Штатный ключ от автомобиля (Slave)

Автозапуск — Есть
GSM — Нет

• GPS и ГЛОНАСС — Нет
• CAN интерфейс — Есть
• Брелок с ЖК дисплем — Есть (брелок D-079 для DX-50 S)

Все характеристики

Реализация функции автоматического и дистанционного запуска двигателя от 2000 руб.

Охранная система Pandora DX-50 S оснащена полноценным интерфейсом 2CAN+LIN и новым брелоком с ЖК-дисплеем, работающим на частоте 868 МГц.

В сигнализации присутствует функция автозапуска — с брелока двигатель можно запустить дистанционно или задать условия, на которых он запустится автоматически: напряжение аккумулятора, температура, точное время и т.д. Работа с сервисом Pandora CLONE и встроенные интерфейсы IMMO/KEY позволяют Pandora DX-50 S реализовывать автозапуск без использования штатных ключей и дубликатов — обход штатного иммобилайзера осуществляется программно, сохраняя все штатные ключи на руках у владельца и позволяя ему сэкономить значительную сумму. Полный список автомобилей, для которых поддерживается Pandora CLONE, доступен на нашем сайте.

Для турбированных двигателей в сигнализации предусмотрен турботаймер и поддержка зажигания. Pandora DX-50 S оснащена датчиком удара, наклона и движения, что позволяет ей реагировать на любые несанкционированные воздействия на автомобиль, включая попытку кражи колес и эвакуацию. Уведомления о срабатывании датчиков приходят на ЖК-брелок. Система стабильно работает при температурах до −55 градусов, что делает ее отличным вариантом для эксплуатации во всех регионах России.

Разработчики регулярно выпускают обновление программного обеспечения для сигнализации, в котором добавляется поддержка новых автомобилей, а уже поддерживаемые авто получают новые функции. Для обновления прошивки достаточно подключить базовый блок системы к компьютеру по USB и использовать программу Pandora Alarm Studio.

Комплектация:

• Основной блок DX50S – 1 шт.
• Брелок LCD DXL079 black карабин шелкография силикон – 1 шт.
• ЗИП крепежа DX – 1 шт.
• Кнопка BS2 – 1 шт.
• Кабель DX90 v2 IMMO – 1 шт.
• Релейный модуль автозапуска RMD-5M – 1 шт.
• Кабель аналогового термодатчика L3000 – 1 шт.
• Кабель ключа TM DeLuxe – 1 шт.
• Основной кабель X1000 – 1 шт.
• Печатная продукция
• Упаковка

Способ управления :

• Брелок с ЖК дисплеем Штатные кнопки в салоне Штатный ключ от автомобиля (Slave)

Автозапуск — Есть
GSM — Нет
GPS и ГЛОНАСС — Нет
CAN интерфейс — Есть
Брелок с ЖК дисплем — Есть (брелок D-079 для DX-50 S)
Управление через веб-сайт и приложения для Andro > — Есть

Программы и инструкции для Pandora DX-50 S

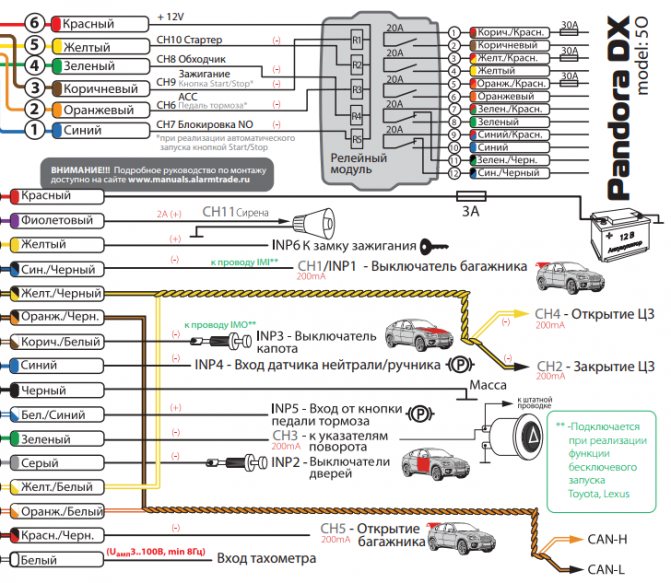

• Инструкция по эксплуатации.pdf Схема подключения.pdf Схема подключения RMD-5M.pdf Таблица статусов и команд от 28.05.2018.pdf Прошивка (файл pld), версия 2.59 от 24.09.2018.zip Pandora Alarm Studio Pandora DXL Loader

Вопросы и ответы по Pandora DX-50 S

В этом разделе мы помогаем Вам подобрать сигнализацию к Вашему автомобилю. Технические консультации в данном разделе не предоставляются. Для консультации по техническим вопросам обращайтесь в техподдержку по бесплатному номеру 8-800-700-17-18.

Часто задаваемые вопросы и полезные статьи:

• Что будет с гарантией на мой автомобиль?
• Зачем разбирать штатный ключ для подключения автозапуска?
• Будет ли бесключевой обход средствами Pandora, Pandora CLONE?
• Сколько денег уходит в месяц на GSM-связь с сигнализацией?
• В чем отличие между различными охранными системами Pandora?

«>

Технические характеристики

Автосигнализация Pandora DX-50S обладает следующими техническими данными:

• возможность интеграции в CAN-шину — присутствует;
• возможность активации предпусковых обогревательных систем в автомобилях с дизельными двигателями — присутствует;
• способ кодирования сигналов — диалоговый;
• тип источника питания головного устройства — бортовая сеть автомобиля с напряжением 12 В;
• USB-выход — присутствует;
• дальность действия основного брелка в режиме передачи сообщений — до 2,2 км;
• радиус действия коммуникатора в режиме подачи команд — 300-900 м.

Комплектация

Стандартный комплект поставки сигнализации Pandora DX-50 включает следующие изделия:

• головное устройство охранной системы, принимающее, обрабатывающее и передающее сигналы;
• главный коммуникатор, оснащенный жидкокристаллическим дисплеем и обратной связью;
• защитный чехол для брелка;
• вспомогательный пейджер без экрана и обратной связи;
• главный силовой кабель;
• светодиодный элемент, используемый для оценки состояния охранной системы (сигнализации Пандора оснащены трехцветным индикатором, в комплект которого входит установочный кабель);
• аварийная кнопка Валет;
• набор кабелей для подключения к LIN-шине;
• крепежные элементы для фиксации компонентов системы;
• инструкция по установке и эксплуатации, гарантийный талон;
• реле для настройки дистанционного запуска;
• датчик температуры двигателя.

Краткое описание установки на примере Lada Granta

Автомобилей, а соответственно и карт монтажа в мире существует великое множество. Мы возьмем для примера достаточно распространенную в России Lada Granta. Монтаж большинства моделей сигнализации Пандора на эту машину производится условно-стандартным способом, и может подойти для многих машин схожего класса. Но рекомендуется, конечно же, скачать с Интернета карту, предназначенную именно для вашей модели «сигналки» и для вашего автомобиля.

Итак, для начала условимся, что место размещения основного блока системы — за приборной панелью, скрытно от посторонних глаз, а RF-модуля (передатчика) — на лобовом стекле, в соответствии с инструкцией к системе. Поэтапно процесс установки и проключения основных электрических связей выглядит следующим образом:

• Демонтировать пластиковую накладку под приборной панелью, слева от руля (где верньер управления внешним освещением).
• Открутить 4 винта, удерживающие на месте приборную панель.
• Вытащить панель.
• Разобрать снизу корпус рулевой колонки для доступа к проводам от замка зажигания.
• Установить в нише за приборной панелью основной блок на металлический кронштейн, прикрепив его двойным способом — на двусторонний скотч и с помощью пластиковых стяжек.
• Вскрыть водительскую дверь. Там находится основной управляющий элемент, необходимый для работы сигнализации — LIN-шина. Физически она представляет собой жгут проводов; нам нужен красно-зеленый провод.
• Перекусите красно-зеленый провод. Зачистите концы. Один из них подключите к «фазе» двойного кабеля, идущего на контакт Х5 основного блока «сигналки», а второй — на его же «ноль». У нас получилось последовательное соединение через основной блок сигналки. Оно управляет открытие, закрытием дверей и багажника, поднятием и опусканием стекол и многим другим. (Подсказка: соединять провода допускается как пайкой, так и тугой скруткой. Не забудьте про изоляцию). Таким образом мы получили замыкание контроля над всеми этими операциями на устанавливаемую сигнализацию. Выключатели дверей можно подключать разными способами. Вышеописанный — самый простой. Если он не работает, соедините обратно красно-зеленый кабель и осуществите аналоговое подключение непосредственно ко входу контроллера выключателя (через диоды). Провода от передних дверей — зелено-коричневые, от задних — белые, от багажника и капота — черно-белый (требуется разъединение, подключать по схеме вашей модели «сигналки»).
• Далее необходимо подать на «сигналку» питание. Нам понадобится доступ к замку зажигания. Красный провод от основного блока нужно соединить с коричневым — от замка зажигания. Масса соединяется с массой — соответственно, черный провод от основного блока с черным от приборной панели. Через это же подключение будет работать автозапуск. Примечание: коричневый провод в замке зажигания — это питание +12 В, а вот через красный идет управление стартером.

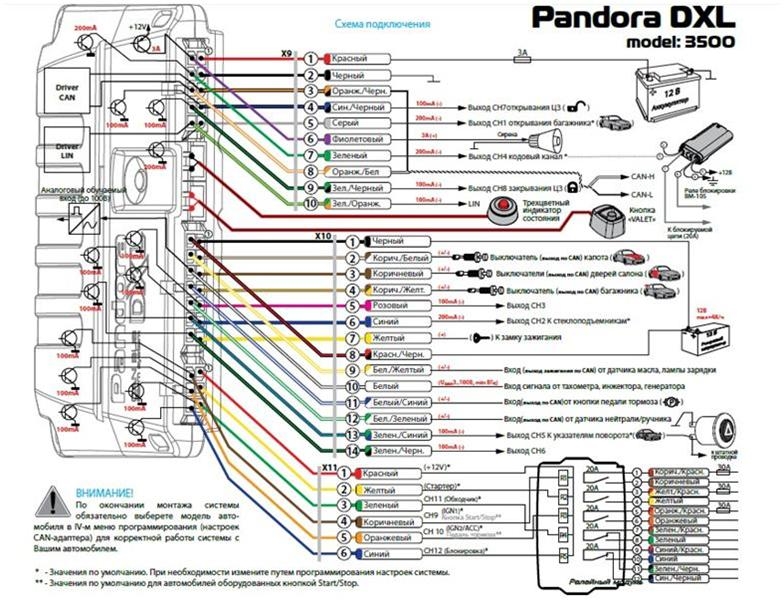

• Приступаем к подключению системы световой индикации. Для этого могут использоваться синий и сине-черный провода, идущие от пучка проводов приборной панели. Учтите, что для этого в разных моделях сигнализаций Пандора предусмотрены разные способы. Например, в DXL 3500 таких способов 3: по CAN-шине, через кнопку от аварийной сигнализации либо прямое подключение к поворотникам.

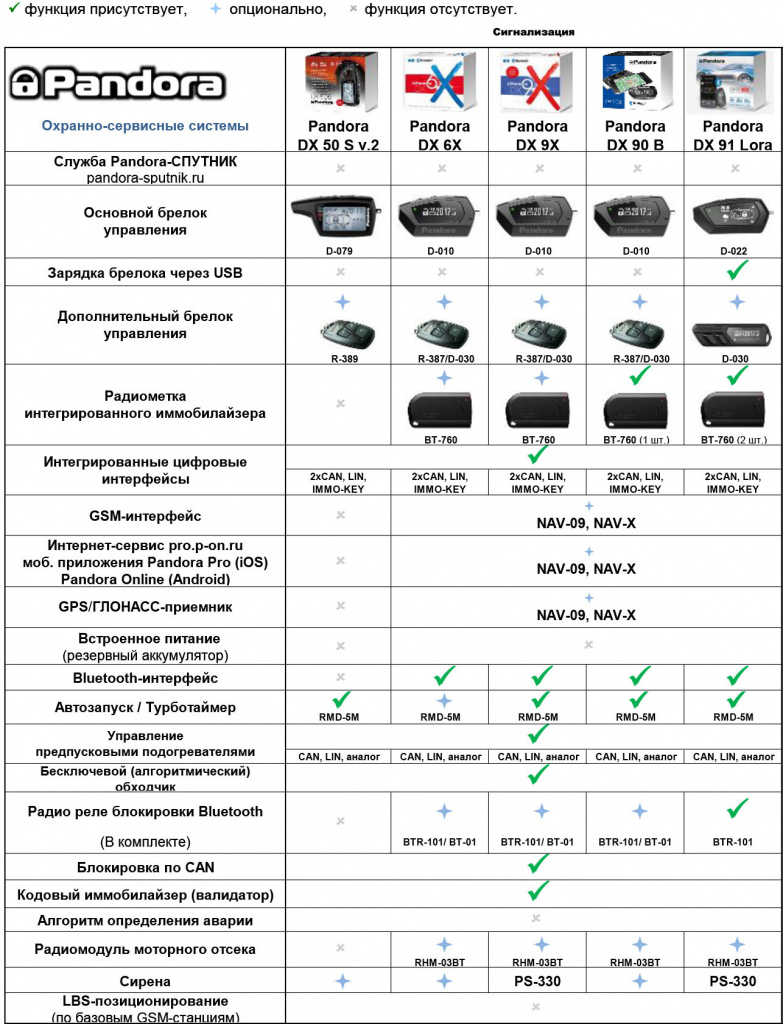

Преимущества и недостатки сигнализации Pandora

Преимущества	Недостатки
Высокотехнологичные решения при создании системы, использование LCD-экранов в брелоках.	Цена выше среднего, при этом функциональность не всегда большая.
Качественный, выносливый и прочный пластик.	Нет возможности использовать ГЛОННАС, GPS, GSM.
Высокий уровень защиты сигнала между системой и брелоком.	Пластик брелоков быстро царапается, рекомендуется сразу приобретать чехол, если его нет в наличии.
Возможность активации автозапуска по нескольким параметрам.	Дефекты в брелоках – отсутствие рабочих кнопок, отсутствие связи с блоком.
Простота установки, минимум проводов, отсутствие антенны, устанавливаемой на стекло.	Проблемы с сигналом при большом количестве посторонних радиосигналов.
