Огнезащитный, огнезадерживающий: или противопожарный клапан

Проект автоматики управления огнезадерживающимиклапанами / Автоматизация / Pozhproekt.ru

Разработчик: ООО «Пожавтоматика»Год разработки – 2010Формат чертежей – DWGФормат документов: DOC

Для обеспечения требований СП 7.13130.2009 п.6.54 на воздуховодах в местах пересечения противопожарной преграды обслуживаемого помещения, а также при пересечении ограждающих конструкций венткамер, устанавливаются противопожарные нормально открытые клапана огнестойкостью ЕI 60 (СП 7.13130.2009, п.6.65).

На воздуховодах общеобменных и местных систем вентиляции, обслуживающих не взрывоопасные производства предусмотрены огнезадерживающие клапана с электро-магнитным приводом, а в общеобменных и местных системах вентиляции обслуживающих взрывоопасные производства предусмотрены огнезадерживающие клапана взрывобезопасного исполнения с электромеханическим приводом «Вelimo».

Автоматика управления огнезадерживающими клапанами (ОЗК) выполнена на базе следующего оборудования:

«С2000» — Пульт контроля и управления
«С2000-СП1» — Исполнительный релейный бок
«УК-ВК/02» — Устройство коммутационное
«РИП-12» — Резервный источник питания
«ШУОК» — Шкаф управления огнезадерживающими клапанами
«ПМУ-2» — Пульт местного управления
«ВКИ-216» — Выключатель кнопочный.

«Автоматический режим»- управление клапанами производится по сигналу от системы автоматической пожарной сигнализации.
«Дистанционный режим» – управление клапанами производится по сигналу от пусковых элементов, расположенных в помещении пожарного поста (выключатель кнопочный).
«Ручной режим» – от кнопки «грибок» на дверце шкафа управления огнезадерживающими кланами (ШУОК).

Пульт контроля и управления охранно-пожарный «С2000»

напряжение питания — от 10,2 до 28,4 В
типовой ток потребления в дежурном режиме составляет:
при напряжении питания 12 В — 70 мА
при напряжении питания 24 В — 35 мА
рабочий диапазон температур — от +1 до +40 °С

Исполнительный релейный блок С2000-СП1 исп.01

количество выходов – 4 релейных выхода с переключаемыми контактами
напряжение питания – 12 В … 24 В
максимальная коммутируемая мощность каждого реле — 2500 ВА
максимальное коммутируемое напряжение ~280 В
максимальный коммутируемый ток одного канала — 10 А
потребляемый ток прибором, не более исп.01 — 300 мА
рабочий диапазон температур — от минус 30 до +50 °С

Резервированный источник питания «РИП-12»

напряжение питающей сети: ~220В 50Гц с пределами изменения от 187 до 242В;
температура окружающей среды от -10 до + 40° С;
относительная влажность воздуха не более 90%;
отсутствие в воздухе агрессивных веществ (паров кислот, щелочей и пр.) и токопроводящей пыли.

Шкаф управления огнезадерживающими клапанами ШУОК

В исходном состоянии цепи управления находятся под напряжением. При пожаре происходит разрыв соответствующей цепи и перевод огнезадерживающих клапанов в рабочее состояние путем снятия питания с электромеханических приводов (с возвратной пружиной) или подачи питания на электромагнитные привода. При перекоммутации перекидных контактов исполнительного реле в шкафу управления ШУОК возможно изменение управления огнезадерживающими клапанами как от Н.З. контакта так и Н.Р. контакта аппаратуры пожарной сигнализации. Проверка исправности огнезадерживающих клапанов производится нажатием на кнопку «Грибок» с фиксацией — на двери шкафа.

наличие напряжения питания 220В 50Гц ;
«ОЗК ОТКРЫТ» — состояние огнезадерживающего клапана;
«ОЗК ЗАКРЫТ» — состояние огнезадерживающего клапана;
получение сигнала «Пожар».

Пульт местного управления ПМУ-2

Исходное состояние: тумблер SA1 находится в положении «АВТ» – автоматического управления, на электропривод противопожарного клапана через пульт подается напряжение питания — клапан ОЗК открыт. На крышке пульта горит соответствующая индикация зеленым цветом.

Скачать проект автоматизации огнезащитных клапанов

Проект автоматики управления огнезадерживающими клапанамиproject-automatica-ozk-2010.zip 766 SHA1: 7daa3d2788521287dde53bf2aa69be4d871b8816

Классификация противопожарных клапанов

Противопожарные клапана, которые выпускаются для применения в современных системах вентиляции, классифицируются на две основные категории. Каждая из которых предназначена для своей сферы применения и отличается конструктивно и местом расположения. Клапаны бывают:

НЗ (нормально закрытые), к которым относятся дымовые и используемые в приточно-вытяжных системах противодымной вентиляции. Их назначение — удаление дыма и газов после пожара. В нормальном состоянии задвижка в них находится в закрытом положении и воздух сквозь клапан не проходит. После возникновения пожара и срабатывания противопожарной сигнализации клапан под действием сервопривода или любых других регулирующих устройств открывается и с помощью вентиляции через него удаляется дым.
НО (нормально открытые). Клапан вентиляционный противопожарный из этой группы разработан для установки в системах общеобменной вентиляции, воздушного отопления или кондиционирования для защиты от попадания дыма. В обычном состоянии задвижка в нем открыта и воздух свободно движется по системе вентиляции. После срабатывания сигнализации клапан перекрывается, из-за чего предотвращается возможное попадание дыма из места пожара в соседние помещения. К одним из популярных устройств такого типа относят противопожарный клапан КЛОП-1.

Также существуют клапаны двойного действия. Они совмещают в себе характеристики двух рассмотренная групп. Устройство закрывается при пожаре, для защиты от проникновения дыма в соседние помещения, и автоматически открывается после пожара. Нормально закрытые клапаны еще называют дымовыми.

Клапаны также выпускаются и разделяются по климатическому исполнению. Например, существуют устройства в морозостойком исполнении, которые предназначены для работы в условиях низкой температуры. Существуют устройства и морского исполнения, которые разработаны для функционирования в условиях агрессивного влажного морского воздуха.

Также клапаны классифицируются по способу установки на:

стеновые;
канальные.

Отличие указано в самом названии: стеновые устанавливается непосредственно в ограждающих конструкциях без подключения к вентиляционной сети, канальные подсоединяют к воздуховодам.

Огнезащитные клапаны: виды и назначение

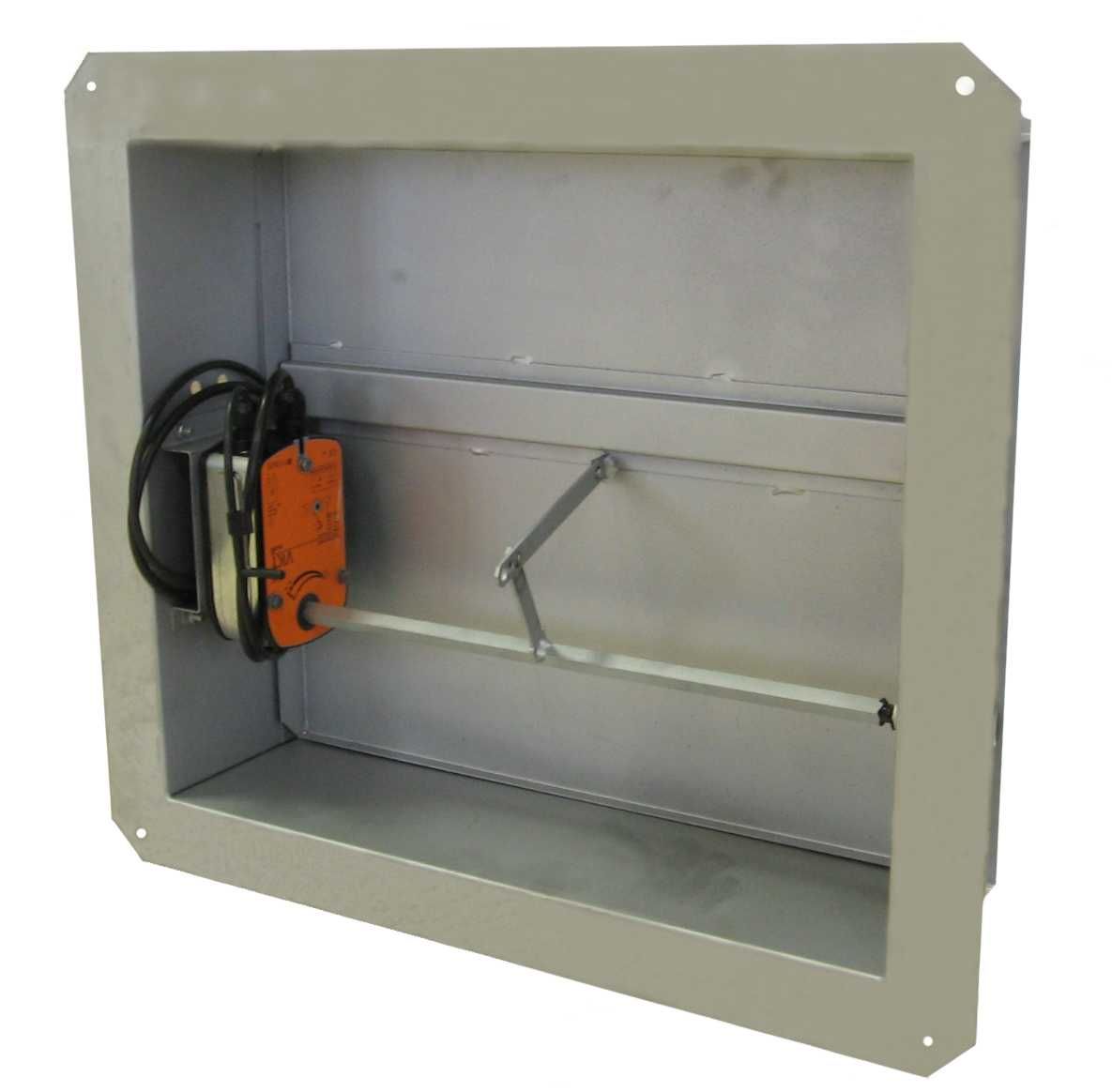

Одним из видов противопожарных клапанов является нормально открытый огнезащитный клапан. Данное механическое устройство, изготовленное из оцинкованного или высоколегированного металла, устанавливается в воздуховодах воздушного отопления, кондиционирования и вентиляции.

В обычных условиях задвижка клапана открыта, а при поступлении сигнала о возгорании автоматически закрывается, заполняя проем в перегородке. Это позволяет предотвратить или ограничить задымление в здании и распространение горения по вентиляционным системам различного назначения.

После тушения пожара огнезадерживающие клапаны открываются, и вентиляция помещения восстанавливается. Устройство, выполняющее роль заслона от дальнейшего распространения огня, устанавливают в стене (перегородке) или непосредственно около нее, со стороны защищаемого помещения.

Основным показателем противопожарных устройств является предел огнестойкости, то есть способность определенное время противостоять воздействию огня. Данный норматив обозначается буквами ЕI и означает отрезок времени, в течение которого устройство устойчиво к действию высоких температур.

Предел огнестойкости современных нормально открытых огнезащитных клапанов EI 60–90. Это значит, что в течение 60 (90) минут устройство будет противостоять напору огня.

Серия КЛОП

Назначение противопожарных клапанов серии КЛОП состоит в сдерживании распространения огня и дыма через системы вентиляции или кондиционирования всех видов помещений, предел огнестойкости EI 90.

Для взрывоопасных помещений разработана особая модификация взрывозащищенного клапана (В). У противопожарного оборудования КЛОП предусмотрены специальные фланцы для присоединения воздуховодов.

Электромагнитный привод КЛОП с тепловыми замками или без них находится с наружной стороны устройства. Некоторые модели серии КЛОП оснащаются пружинными или электромеханическими двигателями.

В конструкции нормально открытых устройств КЛОП-1 предусмотрено наличие электромагнитного привода с тепловым замком или электромеханического привода BELIMO. Огнезащитные устройства круглого сечения с электромагнитным двигателем не имеют теплового замка.

Серия КЛОП-1

Нормально открытые устройства КЛОП-2 имеют преимущество перед КЛОП-1, являясь усовершенствованными устройствами нового поколения. Они отличаются высокими аэродинамическими характеристиками, повышенной надежностью выполнения функций защиты, простотой и удобством монтажа.

Серия КЛОП-2

Большие «канальные» нормально открытые клапаны КЛОП‑3 надежны при работе в условиях больших скоростей и расходах воздуха. Эти устройства обычно устанавливают в воздуховодах большого сечения, где установлены вентиляторы высокой производительности.

Серия КЛОП-3

Серия КПУ, UVA, UVS

Клапан противопожарный универсальный КПУ-1Н

Противопожарные клапаны серии КПУ в случае пожара автоматически перекрывают проемы ограждающих строительных конструкций и вентиляции. Производятся в общепромышленном, взрывозащищенном и морозостойком исполнении, а также для АЭС.

Огнезадерживающие нормально открытые устройства оборудованы электроприводом с возвратной пружиной и терморазмыкающим механизмом или электромагнитом с возвратной пружиной и плавкой вставкой. Клапаны данной серии имеют небольшую массу и габариты, упрощенную конструкцию гермовводов, возможность установки различных приводов, предел огнестойкости EI 90.

Противопожарные клапаны серии UVA и UVS предотвращают распространение огня по воздуховодам и системам вентиляции. Промышленность выпускает круглый UVA с различными диаметрами и прямоугольный UVS, предел огнестойкости EI 90. Электромагнитный или электрический привод закрывает заслонку в случае необходимости перекрытия проема.

Серия КОП

Противопожарные клапаны серии КОП общепромышленного исполнения с пределом огнестойкости EI 60–90 используются для перекрытия проемов в противопожарных преградах.

Нормально открытые устройства круглого и прямоугольного сечения комплектуются электромеханическим приводом BELIMO или SIEMENS. Клапаны предназначены для установки в помещениях, защищенных от попадания осадков, с температурой −30°С – +40°С.

Огнезащитные клапаны серии КОП

Наличие огнезадерживающих клапанов является обязательным требованием к системе пожарной безопасности гражданских и промышленных объектов.

Противопожарные клапаны для вентиляции

Чтобы во время пожара защитить помещение от задымления, используют клапан противопожарный для вентиляции. Он защитит от скопления в доме продуктов горения, которые представляют серьезную опасность для людей, эвакуирующихся из горящего здания.

Область применения и принцип работы

Противопожарные клапаны устанавливают в вентиляционную систему дома. Они предотвращают быстрое распространение дыма по вентканалам, обеспечивают необходимый уровень пожарной безопасности.

Еще одно назначение клапанного механизма заключается в сокращении притока воздушных масс в помещение. Благодаря уменьшению содержания кислорода в воздухе снижается интенсивность горения. Некоторые разновидности противопожарных устройств устанавливают с целью удаления дыма и угарного газа.

Принцип работы и особенности конструкции:

Внутри корпуса расположены заслонка и привод. Для фиксации в вентканале на корпусе стоят фланцевые зажимы.
В зависимости от условий работы клапанный механизм закрывает или открывает канал. Им управляют вручную или автоматически.
Для ручного управления на каждом этаже установлены кнопки либо используют пульты. Затвор срабатывает автоматически при получении сигнала от противопожарной системы.

Разновидности противопожарных клапанов

Клапанные противопожарные устройства делят на несколько разновидностей:

Для удаления из помещения угарного газа и дыма устанавливают модели закрытого типа. В нормальном состоянии они всегда закрыты. Во время пожара заслонки открываются для удаления продуктов горения.
Устройства открытого типа ставят в пространстве между этажами. Нормальное состояние для них – открытое. Если в здании пожар, клапаны закрываются для сокращения поступления свежего воздуха. За счет уменьшения содержания кислорода уменьшается площадь возгорания.
В помещениях большой площади, где одновременно пребывает много людей, устанавливают дымовой дроссель.
Также есть заслонки двойного действия, объединяющие в себе характеристики открытых и закрытых моделей.

В зависимости от места монтажа все противопожарные клапаны делят на канальные и стеновые. Первые устанавливают в вентиляционных шахтах, а вторые – в стене.

Места и особенности установки

При выборе места установки учитывают назначение клапанного механизма, требования нормативных документов. Устройства открытого типа ставят в наружных стенах или недалеко от них. А закрытой разновидности монтируют в вентканалах. Выбирая место установки, оценивают доступность и удобство техобслуживания всех приводов и рабочих узлов клапанной конструкции.

Перед монтажом проверяют на исправность, оценивая герметичность заслонок и быстроту срабатывания. Поскольку от исправной работы противопожарного клапана зависит жизнь людей, находящихся в здании, их систематически проверяют и обслуживают. Точные сроки проверок приведены в нормативной документации.

Клапаны противопожарные огнезадерживающие с установкой (КЛОП 1, КПУ 1М)

Функции КПУ

Кроме противопожарного назначения такие клапаны часто используются в вентиляционных и отопительных системах. Автоматика климатических систем позволяет контролировать их эффективность и надежность. Наша компания пользуется КПУ 1М/КПС марки ВЕЗА (с электроприводом) в наборных приточно-вытяжных вентиляционных установках.

Назначение КДМ

Клоп-1 — клапан огнезадерживающий противопожарныйФото: Клоп-1 Веза для монтажа в офисных центрах

В наши дни противопожарные клапаны производятся в широком ассортименте модификаций с различными параметрами. В сущности же каждый такой клапан должен выполнять одну задачу – предупредить и остановить возникновение такого разрушающего явления как пожар — с опасной для здоровья и жизни людей дымовой завесой. Чаще всего потребительским спросом пользуются клапаны КДМ (двойного действия), оборудованные специальной заслонкой, которая регулирует приток и откачку воздуха из помещения. Такой эффект достигается благодаря открытой заслонке. Иногда можно встретить и противопожарный клапан (нормально открытый) с закрытой заслонкой, конструкция которого рассчитана на эффективную работу такого устройства в вентиляционных системах, обеспечивающих только выход воздуха наружу, либо его постоянный вдув. При проектировании инженеры СтройИнжиниринг используют КДМ на крупных объектах: подземные автостоянки, ТЦ, кинозалы и библиотеки.

Принцип работы ОКС

Несколько иными по своему принципу являются огнезадерживающие клапаны ОКС. Они имеют один недостаток, который заключается в неприемлемости их установки в вентсистемах помещений с повышенным уровнем взрывоопасности (аккумуляторный цех, гараж, склад алкогольной продукции, лаборатория, котельная). Однако на иных объектах (элитные квартиры, частные коттеджи, офисные центры) такие клапаны являются очень эффективными средствами. Специалисты ООО «СтройИнжиниринг» рекомендуют ОКС для безопасной вентиляции торговых точек, магазинов и предприятий общепита – кафе, рестораны, бары.

Материалы и конструкции для установки КЛОПов

КПУ-1М — клапан противопожарный универсальный монтажныйФото: универсальный клапан для противодымной вентиляции торгового зала

Для изготовления противопожарных клапанов КЛОП используются самые различные материалы и современная технология производства, что гарантирует их высокую надежность и долговечность. Все клапаны такого типа предвидят установку в любом месте с произвольным расположением корпуса, что дает возможность использовать их как в вертикальных, так и в горизонтальных вентиляционных трубопроводах любой конфигурации. КП предусматривают совместную работу в комплексе с иными приспособлениями и устройствами, которые существенно увеличивают их функциональные возможности и область применения.

Комплексная вентиляция – это комплексный подход

При расчёте работ по установке клапанов вентиляции отопления и кондиционирования проектировщики нашей фирмы предлагают включить следующие наборные элементы и оборудование с нашего производства или на заказ:

Вентиляторы дымоудаления – канальные, радиальные, вытяжные и приточные установки
Гибкие воздуховоды – круглые или прямоугольные, пластиковые или из оцинкованной стали
Вентиляционные решетки с клапанами дымоудаления, огнезадерживающими Клоп-1 и универсальными Кпу-1

Это значительно сокращает комплексную цену на климатическое оборудование и заметно отражается на прайс листе заказчика (снижение общей стоимости проекта). При условии правильного монтажа и эксплуатации в наших системах вентиляции КП отличаются повышенном сроком службы (свыше 10лет) и являются высокоэффективными средством профилактики возникновения и распространения пожаров.

Какое оборудование и проекты не могут обойтись без противопожарных клапанов:

Вентиляционные установки (приточные, вытяжные)
Расчет дымоудаления
Вентиляционные решетки приточной вентиляции
Вентиляция и климатическая безопасность

Описание клапана двойного действия и устройства дымоудаления

Если перед вами клапан двойного действия, то он устанавливается в вентиляционную систему, а также системы аэрозольного и порошкового пожаротушения. Когда возникает пожар, клапан закрывается, а после завершения открывается и не препятствует удалению последствий пожаротушения и продуктов горения.

Конструкция и принцип действия дымового клапана можно сравнить с нормально закрытым устройством. Отличие заключается лишь в том, что первый устанавливается только в системы дымоудаления. В режиме ожидания он находится в закрытом состоянии, тогда как при возникновении пожара заслонки открываются и начинается удаление продуктов горения.

Основные разновидности огнезадерживающих клапанов

Противопожарные клапаны призваны исключать распространение огня по воздуховодам и вентиляции. Внутри их корпуса находится заслонка, которая выступает в роли основного элемента. Она располагается на поперечной оси, что и гарантирует плавное вращение. Рассматривая клапаны огнезадерживающие, следует учитывать задачи, которые должны выполняться.

Ознакомившись со сводами правил и установленными нормами, можно выделить несколько разновидностей клапанов, они бывают:

нормально открытыми;
нормально закрытыми;
клапанами двойного действия;
клапанами дымоудаления.

В первом случае речь идет об устройстве, которое постоянно находится в открытом состоянии, а когда происходит пожар, то заслонка закрывается, препятствуя проникновению огня в другие помещения. Клапаны огнезадерживающие могут быть еще и нормально закрытыми. Они необходимы для эксплуатации в условиях системы противодымной вентиляции. Когда возникает критическая ситуация, клапан открывается, а в помещение начинает продаваться чистый воздух.

Проблемы с механикой клапанов огнезащиты и противодымной вентиляции.

Для правильной работы системы автоматизации привод клапана должен корректно выдавать своими концевыми переключателями хода сигналы «Закрыт» или «Открыт».

Но не тут то было. Часто одно из положений клапан не выдает. То уплотнитель не дает приводу дойти до крайнего положения, то привод был надет не в момент крайнего положения заслонки — и концевики выдают что попало.

А бывают случаи, когда конструкция клапана вообще не дает приводу совершать полный ход от и до перещелкивания концевиков. Приводу нужно 90 градусов, а заслонка клапана имеет ход 70 градусов.

Все эти проблемы, конечно, решаются — либо настройкой механической части клапана, либо вынужденным отслеживанием состояния по одному, работающему концевику. Второе состояние клапана вычисляется, как инверсия, отслеживаемого корректно состояния.

Где устанавливаются противопожарные клапана системы вентиляции?

Для определения мест установки клапанов существуют нормативные документы и требования. Месторасположение устройства зависит от его назначения. Нормально открытые клапаны, которые выступают в качестве огнезадерживающих преград, обычно располагаются в ограждающей конструкции или около нее. Можно выделить три монтажные схемы противопожарных клапанов:

непосредственно в стене или другой ограждающих конструкции, при этом к устройству подключаются воздуховоды;
в некотором отдалении от ограждающих конструкций, но при этом участок воздуховода от клапана до стены или другого элемента должен обладать пределом огнестойкости не менее чем сам клапан;
в строительной конструкции без подключения к воздуховодам, такой клапан обеспечивает переток воздуха между соседними помещениями.

Нормально закрытые (дымовые) клапаны устанавливаются чаще всего в дымовых вентиляционных каналах. Они также должны обладать требуемым уровнем огнестойкости, а внешняя часть, которая видна из помещения может быть закрыта декоративными решетками или другими элементами.

Выбор противопожарных клапанов во время проектирования является важной частью обеспечения безопасности здания. Подбор правильного и качественного оборудования способен спасти жизни и сохранить имущество во время пожаров

Особенности дымозащитных клапанов

Обычно противопожарные заслонки устанавливаются в одном комплексе с дымозащитными барьерами, имеющими несколько другой принцип действия

Здесь важно вспомнить, по какому принципу работает вышеупомянутый механизм «Клоп». Клапан огнезадерживающий данной модификации активизируется в моменты чрезмерного нагрева из-за воздействия огня

Срабатывание системы выражается плотным запором рабочей заслонки. В свою очередь, дымозащитные клапаны в постоянном режиме находятся закрытыми. И лишь при выявлении признаков задымления они открываются. Далее следует не блокирование каналов с дымом или газом, а интенсивная откачка гари через ответвление дымоходной шахты.

Правила выбора

При выборе устройства необходимо учитывать такие показатели:

Цель использования – для удаления дыма или предотвращения распространения огня;
Степень огнестойкости – характеризует период сохранения целостности при воздействии огня;
Габариты – выбирается соответственно к имеющемуся каналу, скорости перемещения воздуха;
Вид привода, который отвечает за работу устройства;
Сопротивление – влияет на потерю давления в сети;
Вес.

Все характеристики устройства указываются в каталогах фирмы-производителя. При проектировании систем вентиляции необходимо определиться с выбором клапана. Ведь бесперебойная работа вентиляции обеспечивается правильным выбором составляющих деталей.

Классификация КП

Сегодня огнезащитный клапан предлагается производителями разных видов:

Нормально закрытый. В обычном состоянии устройство перекрывает каналы, предотвращая поступление кислорода в помещения. При ЧС оно открывается и вытягивает из здания дым.
Нормально открытый. Штатное положение – открытое. Заслона перекрывает канал при возникновении возгорания. Клапан локализует очаг.
Дроссель дыма. Изделие предназначено для удаления дыма из помещений при пожаре, где находится большое число людей и на складах.
Двойного действия. У этого огнезащитного клапана оба положения — рабочие: в закрытом – изделие локализует возгорание, в открытом – обеспечивает вытяжку продуктов горения и огнетушащих веществ.

Модель КДМ

Конструкция

Форма клапана может быть прямоугольной, квадратной и круглой – это наиболее популярные варианты конструкции. Устройство предусматривает наличие заслонки, теплового замочного механизма, защитного кожуха и приводной системы. Вся начинка размещается в корпусе, который изготавливается из специальных металлических сплавов. Самым стойким к термическому воздействию элементом является крышка люка, покрываемая огнеупорными слоями. С точки зрения конструкционного внедрения в структуру вентиляционной шахты особенно важны параметры вылета заслонки. Также клапан огнезадерживающий требует наличия свободного пространства до и после обслуживаемого участка. То есть в проектном плане должно предусматриваться техническое расстояние канала вокруг точки монтажа, на протяжении которого будут отсутствовать другие функциональные элементы. На этой же дистанции должно выдерживаться сечение воздуховода, соответствующее конструкции клапана.

Примеры стран с командной экономикой

Самое первое и известное в истории государство в командной экономике – это Советский Союз, который перешёл на неё еще в 1917 году. Пик развития такой системы припал на пятидесятые годы прошлого века. В то время на планете царил страшнейший производственный кризис. В связи с этим СССР, Куба, Китай и другие социалистические страны стали яркими примерами подобного способа организации экономической жизни государства. В настоящее время сложно судить и однозначно ответить, насколько эффективным он был в тот момент. С одной стороны, промышленность попала в катастрофически сложное состояние, урегулировать которое путём одного лишь соотношения предложения и спроса было невозможно, а с другой – сложно было найти более рациональный путь преодоления сложившейся ситуации, чем государственное вмешательство.

Как бы там ни было, наилучший индикатор качества экономических систем того времени – это темпы роста ВВП в первые десятилетия после войны. Если их проанализировать, что можно увидеть, что капиталистические западноевропейские государства на много шагов опережали в этом показателе страны социалистического лагеря. Со временем разрыв в уровне их развития лишь увеличивался.

Что такое противопожарная вентиляция

Коммуникации современных строений призваны не только, улучшать комфорт и удобство проживания, но и гарантировать максимальную безопасность находящихся внутри строения людей. Один из важнейших элементов общей системы жизнеобеспечения это противопожарная вентиляция. Все значимые федеральные объекты оснащаются подобными устройствами. При строительстве высотных зданий система проектируется в обязательном порядке. Оснащаются ей подземные объекты, тоннели и здания большой пропускной способности.

Печальный опыт трагедий показывает, что отсутствие противопожарной вентиляции приводит к многочисленным жертвам не столько от высокой температуры, сколько от отравления угарным газом и продуктами горения. Сегодня быт перенасыщен предметами из пластика и полимеров. Имея великолепные пользовательские качества, они при горении выделяют крайне токсичные и опасные вещества, парализующие жизненно важные системы организма. Комплекс противопожарной вентиляции может существенно отличаться от стандартной конфигурации, поскольку функции, который он выполняет, существенно отличается от обычных систем. Целями монтажа установки являются:

Блокирование источника огня;
Подача свежего воздуха по маршруту эвакуации людей;
Отвод тепла с целью сохранения конструкции здания;
Удаление дыма для безопасного вывода людей и работ специальных служб пожаротушения.

Расчетные, проектно-сметные работы выполняют специалисты, наделенные соответствующими полномочиями. В работе используются рекомендации, требования законодательства и отраслевые нормы. Организация противопожарной системы при частной застройке выполняется владельцами недвижимости, однако, для гарантий максимальной безопасности жилья консультации со специалистами позволят избежать характерных ошибок при выборе конфигурации и материалов для монтажа конструкции.

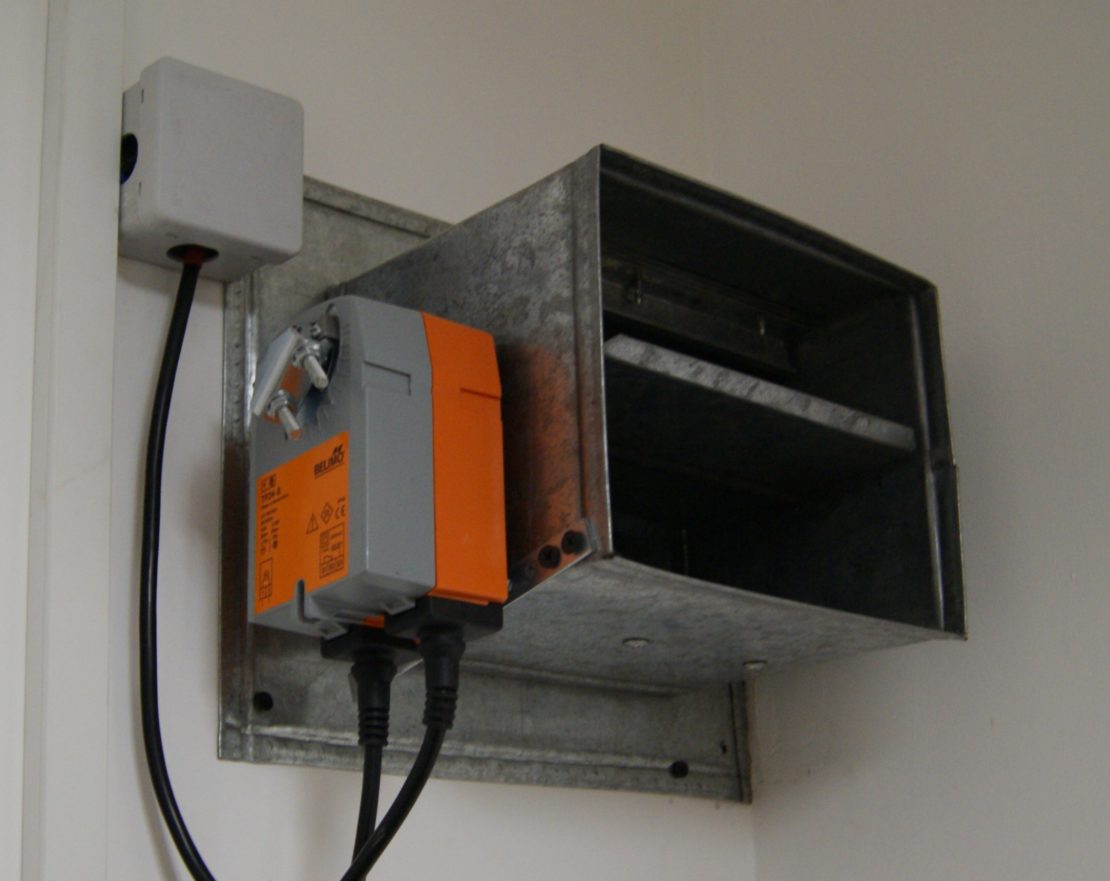

Установка огнезадерживающих клапанов

Конструкции клапанов обычно рассчитываются для монтажа и в горизонтальных, и в вертикальных проходах. При этом участок инсталляции должен выбираться так, чтобы на функциональную точку заслонки не воздействовали наружные механические силы. Нагрузки от самого воздуховода не должны переноситься на фланец клапана. Следует сохранять и минимальное расстояние в 35 см минимум, которое в дальнейшем обеспечит свободный доступ к конструкции. Независимо от конфигурации, клапан огнезадерживающий будет сопрягаться и с приводным механизмом. Участок этой связки необходимо обезопасить от воздействий грязи и физических нагрузок. Особенно это касается электропривода, наиболее чувствительного и к магнитному влиянию. Фиксация установки может производиться и крепежной фурнитурой, и цементно-песчаной смесью – в зависимости от условий монтажа.

Устройство и функционал

Этот противопожарный элемент вентиляционных систем представляет собой задвижку, которая перекрывает или открывает каналы в зависимости от обстоятельств на объекте. Установка огнезадерживающих клапанов выполняется внутри коммуникаций, в том числе шахт. В зависимости от конструктивных особенностей эти устройства могут выполнять несколько функций:

в открытом состоянии оно поддерживает работу вентиляции в штатном режиме;
в закрытом состоянии устройство перекрывает канал и препятствует распространению опасных сред;
так же клапаны могут входить в системы дымоудаления, формируя отвод из помещений гари и дыма;
так же, клапаны применяют, как для перекрытия системы при чрезвычайных обстоятельствах, так и для удаления из помещений гари, дыма и огнетушащих веществ.

Этот механизм — отдельный рабочий модуль, сборка противопожарных клапанов выполняется из металлических деталей. В стандартном исполнении компонент комплектуется датчиком и механизмом управления. Электропривод может располагаться, как непосредственно на устройстве, так и в месте, близком к нему. Огнезащитные клапаны имеют высокие характеристики по огнестойкости.

Противопожарный элемент для вытяжной вентиляции КПВ 01

Заключение

В выборе подходящего клапана, помимо конструкционного устройства и системы управления, следует учитывать и стойкость материалов изготовления. От них напрямую будет зависеть эффективность огнеупорной преграды. Например, система «Клоп-1» выпускается в двух модификациях с разными показателями пределов термической стойкости. В ином случае конструкция обеспечит нормативную защиту в течение 60 мин, а в другом – 90 мин. Предел огнестойкости определяется разными факторами, среди которых и непосредственные характеристики заслонки

К примеру, специалисты берут во внимание показатели теплоизолирующей способности и величину потери плотности при контактах с огнем. Чем толще слой теплоизоляции, тем качественнее защита от пламени

Однако повышение теплоизолирующих качеств напрямую ведет к увеличению массы конструкции и ее элементов.
