Scher-khan magicar 6: обзор, особенности сигнализации, инструкция

Настройки модели MAGICAR

Данная модель автосигнализации отличается высоким уровнем надежности и простотой использования. Чтобы избежать ошибок в процессе настройки системы автозапуска, не забудьте заглушить двигатель и активировать режим охраны.

Вот несколько полезных команд, которые можно запустить из связки ключей:

Функция	Какие кнопки нажимать
Автоматический запуск по таймеру	Удерживайте II и IV одновременно в течение полсекунды.
Войдите в меню для настройки параметров программы	Нажмите и удерживайте I + II или I + IV в течение 2 секунд, чтобы войти во второе меню.
Дистанционный запуск двигателя	удерживайте кнопку II в течение 2 секунд. Вы можете установить время на 5, 15, 25 и 45 минут.

Рассчитывайте рабочий объем стартера так, чтобы автомобиль успел прогреться, прежде чем вы доберетесь до него.

Все системы сигнализации Шерхан отличаются высокой надежностью, поэтому все сбои в настройке, как правило, связаны с неумением автовладельцев пользоваться охранной системой. Пожалуйста, внимательно прочитайте инструкцию по использованию, чтобы избежать каких-либо трудностей.

Инструкция для сигнализации Scher Khan Logicar 6

Для программирования пультов Шерхан Логикар 6 обязательно нужно знать Pin (находится на пластиковой карте, поставляемой с сигналкой). Настроить брелок сигнализации на машине можно, следуя пунктам.

Снимите машину с охраны, активируйте зажигание. Две секунды удерживайте клавишу «Валет». Последует однократная вспышка аварийных огней.
За пять секунд нажмите «Valet», «Аварийка» сработает однократно. Светодиод быстро замигает.
Следующее действие совершите за 4 с. Нажмите клавишу «Валет». Количество нажатий – первая цифра ПИН-кода. Пройдёт четыре сек. и световые приборы загорятся один раз. Это подтверждение правильного ввода первого значения ПИНа. Светодиод быстро замигает.
Повторите предыдущее действие для ввода оставшихся чисел секретного кода. «Аварийка» просигнализирует дважды.
После пяти секунд, как вы ввели последнее значение ПИН-кода, светодиод загорится постоянно. Это сигнал к вводу паролей пультов.
На следующее действие у вас есть пять секунд. Дважды кликните кнопку 4 первого коммуникатора. Аварийные огни сработают один раз. Введите коды оставшихся коммуникаторов. После ввода данных третьего брелока световые огни загорятся два раза, и блок управления выйдет из меню настройки.

Характеристики автосигнализации Scher-Khan Magicar 11

Наименование	Опция
Марка Scher-Khan Magicar 11
Год поступления в продажу	2014 год
Тип: обратная связь, CAN шина, дистанционное управление	Да
Связь сигнализации: двухсторонняя	Да
Радиус действия / приема сигнала	до 2,0 км
Дистанционный пуск силового агрегата	Да
CAN модуль	Да
Количество брелоков	Два
Основной с жидкокристаллическим дисплеем	Да
Запасной без экрана	Да
Класс кодировки сигнала	3
Режим «SLAVE»	Да
Дистанционное открытие крышки багажника	Да
Многофакторная постановка / снятия с охраны	Да
Информирование водителя о внештатной ситуации	Да
Турботаймер (работа турбины после остановки двигателя)	Да, 1 – 3 минуты
Динамически изменяемый Пин-Код	Да
Опция «Комфорт» (автоматический доводчик стекол)	Да
Датчик усиления приема сигнала в условиях сильной экранизации, помех	Да
Возможность обновления прошивок	Да
Техническая поддержка на территории	Да
Диапазон температур	от -85°С до +50°С
Режим «Паника»	Да
Совместимость с АКПП / МКПП	Да
Программирование запуска двигателя по таймеру	Да
Брелок	мультифункциональный, 4-х кнопочный
Вибровызов	Да
Режим энергосбережения	Да
Количество элементов питания	1 шт.

Полный перечень характеристик указан в предыдущей статье: «Автосигнализация Scher-Khan Magicar 10».

Как прошить и перепрограммировать брелок сигнализации Шерхан 6

Замена кода пульта Scher Khan 6 выполняется по алгоритму.

Вам нужно активировать зажигание три раза. При успешно проделанной операции поворотники моргнут один раз.
На следующее действие у вас 4 с. Выключите зажигание. Введите первое значение пароля, повернув ключ в замке зажигания – количество включений соответствует первой цифре секретного кода.
Дождитесь двойного срабатывания аварийных огней. Введите следующее значение. Световые приборы просигнализируют два раза.
За четыре секунды кратковременно надавите кнопку 1 первого пульта. Аналогично привяжите остальные коммуникаторы, соблюдая паузу в 4 с.
После выполнения всех действий подождите четыре сек. Блок управления сигнализацией выйдет из меню программирования. Световая оптика моргнёт два раза.

А вот тут описано программирование брелка Шерхан Магикар 9.

Недостатки автосигнализации

брелок оснащается хрупким корпусом, который может выйти из строя даже после незначительного падения;
если настройка сигнализации выполняется с использованием компьютера, то пользователь должен дополнительно приобрести программатор;
сложность может вызвать подключение дополнительного модуля автозапуска двигателя;
при выключении питания в бортовой сети энергонезависимая память сигнализации обнуляется, параметры сбрасываются;
нестабильная работа сенсорных контроллеров при низких отрицательных температурах;
сложность определения порогового уровня предупреждающего сигнала;
при эксплуатации сигнализации в городских условиях радиус действия системы будет более низким;
профессиональный угонщик, используя специализированное оборудование, может отсканировать и расшифровать управляющий код системы;
самопроизвольная рассинхронизация микропроцессорного модуля и пультов, устраняется путем повторной привязки устройств;
защита силового агрегата осуществляется с применением аналоговых электроцепей, поэтому потребителю следует использовать штатный блокиратор двигателя.

FAQ — Часто задаваемые вопросы Scher-Khan Universe

Вопрос: Что делать, если в личном кабинете на сайте Scher-Khan не обновляется баланс сим карты?

Ответ: Вам необходимо проверить строку запроса баланса, по следущему пути. Личный кабинет > Настройки > Конфигуратор. В графе «SIM карта устройства» проверить строку «Запрос баланса по номеру» — для разных операторов она может быть разная. Для SIM карты Билайн, Мегафон, МТС должно стоять #100#, для ТЕЛЕ 2 — #105#.

Вопрос: Не могу завести двигатель. Использую двухуровневую авторизацию по радио метке. Scher-KhanUniverse 2 сообщает, что работа двигателя запрещена.

Ответ: Замените батарейку в брелке — радио метке Universe. Если такой возможности нет, то с помощью коммандера войдите в голосовое меню системы Universe и выберите пункт «Разрешить поездку». Далее понадобится ввод Пин-кода, который указан на карте пользователя системой Universe.

Дополнительные функции

Система способна работать в сфере индуктивных и сильноточных нагрузок, что обеспечивается встроенным реле. Максимально комфортное применение устройства обеспечивается благодаря наличию функции турботаймера. Устройство предназначено для управления такой системой, как предпусковой подогреватель. При этом используется система свободные руки. Как активировать функцию свободные руки и систему вызова, расскажет руководство по установке.

Система оснащается специальной функцией, с помощью которой можно контролировать напряжение бортовой сети. Благодаря наличию специальной системы предоставляется возможность применять однопроводное реле блокировки. Устройство ведет протокол тревожных событий и записывает их в базовый блок в том случае, если связь с брелоком отсутствует. Датчик уберегает авто от взлома. При возникновении необходимости датчик производит вызов автовлвадельца.

Неисправности и их устранение

Когда панель управления и основной блок не синхронизированы, процесс перевода команд прерывается. Алгоритм повторного занесения пульта в память зависит от конфигурации основного блока. Для начала процедуры нужно 3 раза включить зажигание, а затем повернуть ключ в положение «Выкл.». После того, как внешнее осветительное оборудование применит вспышку, на программируемом пульте нажимается кнопка I, после чего по аналогии записываются остальные устройства (не более 3-х). Каждый шаг процедуры длится 4 секунды.

Если запрограммирован алгоритм ввода пароля, после тройной смены требуется ввод первого регистра кода (включение и выключение цепей зажигания). Количество кругов соответствует ранее запрограммированному числу. Затем по аналогичной процедуре вводится второй регистр (на каждый шаг конфигурации отводится 4 секунды). После подтверждения ввода (однократная вспышка ламп) коды брелков заносятся в память сигнализации.

Распространенной неисправностью Scher-Khan Magicar V 5 является выход из строя панели управления, вызванный износом механизмов кнопок или попаданием влаги в электронику. Для восстановления работоспособности необходимо разобрать устройство, после чего удалить следы окисления и заменить изношенные компоненты. Если ремонт невозможен, необходимо приобрести новый коммуникатор, который затем регистрируется в центральном блоке.

Если сигнализация не срабатывает, рекомендуется проверить конфигурацию. При активации режима Remote Valet защита автоматически отключается (работают только замки). Причиной неисправности является выход из строя датчиков или концевых выключателей, а также повреждение или обрыв соединительных жгутов. Проверка осуществляется с помощью тестового устройства, для детального анализа причин неисправности рекомендуется обратиться в сервисный центр.

Настройка LOGICAR

Последняя модель также проста в управлении. Для настройки автозапуска достаточно:

Включите таймер на брелке, одновременно нажав II и IV.
Установите необходимое время, войдя в режим программирования долгим нажатием I+IV.
Чтобы активировать запуск двигателя по времени, нажмите IV 10 раз подряд.
Вы можете запрограммировать время запуска двигателя один раз в сутки (I), в 8 часов (II), в 4 часа (III) и с интервалом в 2 часа (IV).
После установки параметров включите таймер кратковременным нажатием II и IV.

В инструкции к автосигнализации подробно описаны способы настройки температурного пуска, а также настройки прогрева двигателя. Впрочем, они мало чем отличаются от предыдущих моделей.

Инструкция по эксплуатации сигнализации Scher-Khan Magicar 5 и схема подключения

Инструкция по эксплуатации, прилагаемая к Шерхан Магикар 5, состоит из разделов, посвященных настройке и установке охранного комплекса. Документация переведена на русский язык, имеются дополнительные графические пояснения, позволяющие водителю установить сигнализацию самостоятельно.

Технические характеристики

Охранный комплекс Scher-Khan Magicar A подает 2 вида сигналов тревоги: непрерывный звуковой и мигающий оптический. Звук сирены и мигание габаритных огней продолжаются не более 30 секунд. Кроме того, сообщение о событии передается автовладельцу на основной брелок. Система защищает двери, багажник и капот от угона с помощью контактных датчиков. Кроме того, установлен шок-контроллер, который при необходимости можно отключить. Предусмотрена защита электрических цепей системы зажигания.

Радиопередатчик работает на частоте 433,92 МГц от батарейки ААА 1,5 В. В канале реализован безопасный алгоритм динамического кодирования команд. В дополнительном брелоке установлены 2 батарейки CR2025 6V. Блок сигнализации процессора Шерхан А работает от интегрированной сети 9-18 В в диапазоне рабочих температур -40…+85ºС. В режиме ожидания он потребляет 20-35 мА тока. Размеры основного модуля составляют 155×116×39 мм, а вес — 270 г.

Преимущества и недостатки

По словам владельцев, охранная система Magic Car A имеет следующие преимущества:

широкий набор функций;
опция автозапуска с возможностью установки запуска двигателя по таймеру и температуре;
большой радиус действия брелока при отсутствии помех (до 800 м);
умеренная цена.

Автосигнализация Шерхан А Недостатки:

возможность взлома системы с помощью сканеров;
постепенное ухудшение качества брелоков.

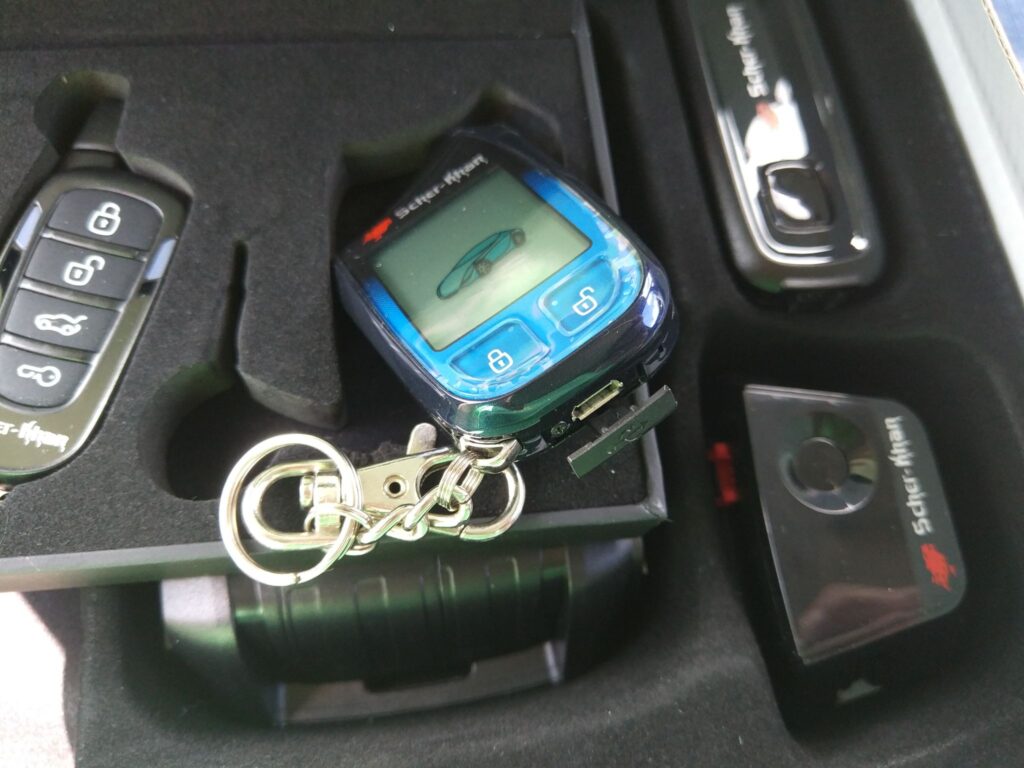

Комплектация

Пакет Magikar A включает в себя:

руководство пользователя;
сервисная документация;
схемы подключения;
блок обработки Шерхан А;
панель управления с ЖК-экраном;
дополнительный брелок без дисплея;
4 датчика;
трансивер;
антенный модуль;
реле замка;
гонка заканчивается;
сирена;
светодиод;
двусторонний скотч.

Функции

Сигнализация Magicar A обладает одним из лучших наборов функций среди охранных систем бюджетного сегмента.

Брелка

Возможности коммуникатора:

защита сигнала с помощью MAGIC CODE;
подтверждение выполненных команд звуковыми сигналами и сообщениями;
громкий звук и виброзвонок;
ЖК-экран с высоким разрешением;
индикация разряда аккумулятора, напряжение автомобильного аккумулятора, температура в помещении, текущее время;
связь до 800 м с микропроцессорным блоком;
дистанционный запуск силовой установки с различными опциями;
возможность программирования всех функций с брелока.

Головного блока

Особенности процессорного модуля Sherhan A:

автоматический запуск автомобилей с МКПП и АКПП;
возможность работы с бензиновыми и дизельными двигателями;
удаленная настройка температуры и запуска таймера;
опция циклического прогрева двигателя;
отслеживать запуск силовой установки по сигналам генератора;
программируемое время вращения стартера;
персональные коды для снятия с охраны и доступа в номер в случае утери ключа;
выбор времени работы в режиме Турбо;
силовые выходы для управления центральным замком, сигнализацией;
запрограммировать тип реле блокировки;
возможность защиты автомобиля с работающим двигателем;
автоматическая постановка на охрану;
с учетом задержки выключения салонного освещения.

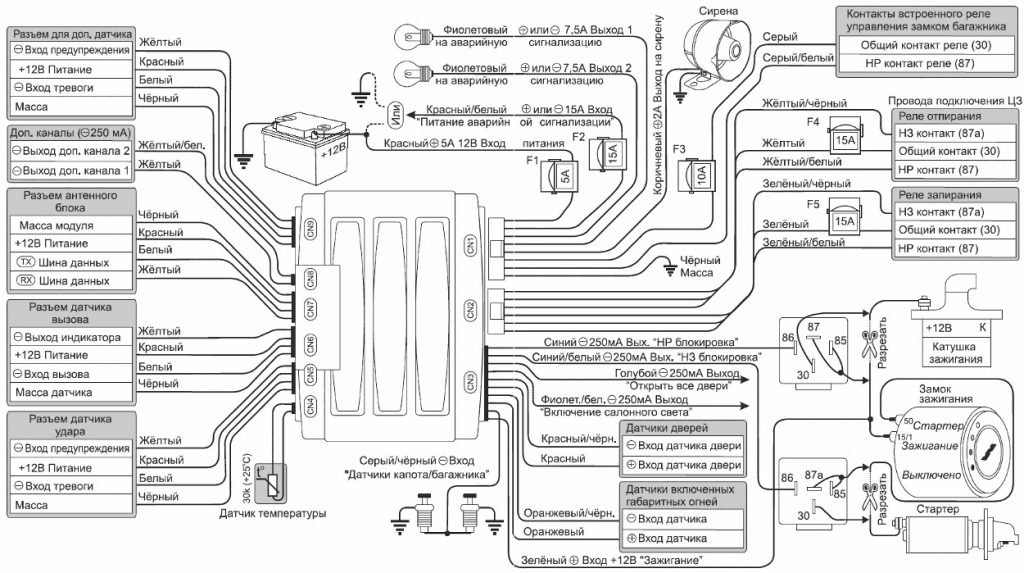

Схема подключения

Схемы подключения сигнализации можно найти в инструкции по установке. Подключение проводов 6-контактного разъема питания CN1:

черная масса;
2 фиолетовых – тревожные выходы;
красно-белый – вход питания сигнализации;
коричневый – выход сирены;
красный – вход питания 12В.

Распиновка проводов 9-контактного разъема CN2:

бело-розовый и черно-розовый: выходы для управления штатной системой безопасности;
бело-фиолетовый – выход управления светом в кабине;
зеленый: вход +12 В при включенном зажигании;
синий – выход блокировки питания;
желтый и желто-белый – выходы управления дополнительными каналами 1 и 2;
белый – выход на рожок;
фиолетовый – тревожный выход.

Схема подключения 6-контактного разъема CN3:

серо-черный и коричнево-черный — выходы датчиков багажника и капота;
красный и красно-черный: положительный и отрицательный входы датчика двери;
черно-белый и серо-белый: входы для подключения дополнительного датчика.

Как прошить и перепрограммировать брелок сигнализации Шерхан 6

Замена кода пульта Scher Khan 6 выполняется по алгоритму.

Вам нужно активировать зажигание три раза. При успешно проделанной операции поворотники моргнут один раз.
На следующее действие у вас 4 с. Выключите зажигание. Введите первое значение пароля, повернув ключ в замке зажигания – количество включений соответствует первой цифре секретного кода.
Дождитесь двойного срабатывания аварийных огней. Введите следующее значение. Световые приборы просигнализируют два раза.
За четыре секунды кратковременно надавите кнопку 1 первого пульта. Аналогично привяжите остальные коммуникаторы, соблюдая паузу в 4 с.
После выполнения всех действий подождите четыре сек. Блок управления сигнализацией выйдет из меню программирования. Световая оптика моргнёт два раза.

А вот тут описано программирование брелка Шерхан Магикар 9.

Инструкция для сигнализации Scher Khan Logicar 6

Снимите машину с охраны, активируйте зажигание. Две секунды удерживайте клавишу «Валет». Последует однократная вспышка аварийных огней.
За пять секунд нажмите «Valet», «Аварийка» сработает однократно. Светодиод быстро замигает.
Следующее действие совершите за 4 с. Нажмите клавишу «Валет». Количество нажатий – первая цифра ПИН-кода. Пройдёт четыре сек. и световые приборы загорятся один раз. Это подтверждение правильного ввода первого значения ПИНа. Светодиод быстро замигает.
Повторите предыдущее действие для ввода оставшихся чисел секретного кода. «Аварийка» просигнализирует дважды.
После пяти секунд, как вы ввели последнее значение ПИН-кода, светодиод загорится постоянно. Это сигнал к вводу паролей пультов.
На следующее действие у вас есть пять секунд. Дважды кликните кнопку 4 первого коммуникатора. Аварийные огни сработают один раз. Введите коды оставшихся коммуникаторов. После ввода данных третьего брелока световые огни загорятся два раза, и блок управления выйдет из меню настройки.

Смотрите как прописать брелок Шерхан Магикар А.

Инструкция по установке

Алгоритм установки сигнализации своими руками для «чайников» приведен в заводской документации:

Разместить антенный блок в угловой части ветрового стекла, допускается монтаж узла под обшивками салона. Если владелец устанавливает блок скрытно, то возможно снижение радиуса действия пультов (из-за экранирования антенны).
Расположить сенсор вызова на поверхности лобового стекла, точка установки предварительно обезжиривается.
Смонтировать сирену под капотом автомобиля. Узел размещается на удалении от источников тепла и влаги.
Разместить дополнительные концевые переключатели в зонах, не подверженных воздействию влаги.
Закрепить процессорный модуль внутри панели приборов. Для крепления применяются шурупы или пластиковые хомуты. Оборудование, поставляемое с завода, не имеет занесенных в память брелоков. Перед началом применения требуется запрограммировать коды пультов.
Приклеить сенсор удара внутри салона машины (на металлическое основание). Заранее предусмотреть беспрепятственный доступ к поворотному потенциометру регулировки чувствительности.

Схема подключения

После завершения установки следует подключить сигнализацию Шерхан 5 к бортовой сети и соединить между собой электронные блоки. В инструкции приложена схема подключения, перед началом коммутации следует изучить документацию. В разъемах используются кабели, оснащенные изоляцией разного цвета, которая позволяет определить назначение шнура. Точки соединения кабелей защищаются изоляционной лентой, необходимо предусмотреть защитные предохранители (места монтажа и номинал указаны на схеме).

Функции оборудования

Устройство магикар характеризуется наличием режима VALET, при включении которого производится временное отключение функций охраны. Это позволяет производить полноценное техническое обслуживание транспортного средства. Для вызова автовладельца используется звуковой сигнал. В некоторых случаях функция вызова срабатывает по вибросигналу. Данное оборудование характеризуется:

Прочностью;
Долговечностью;
Отменной работоспособностью.

Оборудование имеет брелок с ЖК-диплеем, что обеспечивает простоту его применения в любое время суток. Дополнительным брелоком оборудования поддерживаются основные команды. Он характеризуется наличием трех кнопок управления, что значительно упрощает этот процесс. Кнопки поставления и снятия устройства с охраны являются раздельными, что значительно упрощает этот процесс. Брелоки данного оборудования характеризуются ультранизким энергопортеблением, что позволяет экономить денежные средства на их обслуживании. Подробнее об этом расскажет руководство по эксплуатации. Если сработал датчик, то включиться кнопка вызова водителя.

Оборудование имеет достаточно простую конструкцию, что значительно облегчает процесс его монтажа. При возникновении необходимости автосигнализацию можно применять для управления другими приспособлениями. Благодаря максимально корректной интеграции оборудования органически наращивается противоугонный потенциал. Как прописать и отключить устройство расскажет руководство по установке.

Настройка нового брелка сигнализации Шерхан Магикар 6

Система Magicar 6 mini оснащена защищённым алгоритмом записи дополнительных пультов управления, исключающей неразрешённую активацию. Поэтому перед настройкой нового брелока введите ПИН 1. Снимите машину с охраны. Последовательно выполните четыре действия.

Три раза включите зажигание. Сделайте это за 4 с. Выставите ключ в положение «Выкл». Световые приборы сработают один раз. Это сигнал правильного выполнения первого шага.
Следующее действие проделайте за четыре секунды. Активируйте зажигание. Количество включений должно равняться значению первой цифры кода. Мигание светотехники один раз – подтверждение возможности ввода второго числа секретного пароля.
На все действия у вас есть четыре сек. Активируйте зажигание. Число включений – это второе значение ПИНа. Световая оптика сработает один раз – сигнал к вводу кодов пультов.
За четыре секунды на брелоке Шерхан 6 мини, который вы хотите прописать, нажмите клавишу 1. Световая сигнализация вспыхнет однократно, подтверждая правильность действий. С интервалом времени в четыре секунды нажмите кнопки 1 второго и третьего дистанционных коммутаторов.

Для записи только одного брелока три раза на нём кликните клавишу 1. Не совершайте никаких действий, пройдёт четыре секунды и блок управления самостоятельно выйдет из меню подключения.

Достоинства системы

Преимущества сигнализации Шерхан Магикар 6:

надежная защита автомобиля: взломать систему код-граббером проблематично;
наличие цветного экрана на пульте с обозначением всех пиктограмм упрощает настройку системы;
в комплектацию входит сервисное руководство, позволяющее самостоятельно произвести монтаж сигнализации;
наличие чувствительных сенсоров;
большой диапазон работы коммуникаторов;
наличие функции вызова автовладельца из салона транспортного средства;
возможность изменения параметров сигнализации с использованием компьютера;
наличие опции настройки автозапуска без коммуникатора.

Модели автосигнализации Шерхан

Автовладельцы особенно отмечают надежность и помехоустойчивость сигнализаций данного бренда. При разработке устройств использовались собственные программные и технические наработки. Совместить соответствие высоким стандартам качества с низкой ценой удалось благодаря сотрудничеству с южнокорейскими производителями.

Схемы и конструкции данной автосигнализации разрабатываются в России, а комплектующие изготавливаются на заводах Южной Кореи.

Функцию автозапуска двигателя имеют такие модели как Magicar 7S, Magicar 7H, Logicar 3i, Logicar 4i, Logicar 5i, Mobicar 11, Mobicar A v. 1.0 и Mobicar A v. 2.0.

Настройка автозапуска UNIVERSE

Автомобильная охранная система UNIVERSE более современная, чем предыдущая версия. Он имеет голосовое управление и систему дистанционного управления GSM. Для включения автозапуска достаточно:

При работающем двигателе и включенном стояночном тормозе нажмите и удерживайте кнопку #.
При активации режима поддержки зажигания стоит вынуть ключи из замка и выйти из машины.
Переключите автомобиль на охрану и нажмите #, удерживая кнопку не менее 2 секунд.

Таким образом, вы можете завести машину дистанционно.

Все настройки, в том числе настройку времени работы мотора, удобнее делать через мобильное приложение, в котором очень легко разобраться. Также есть функция отключения автоматического запуска машины.

Прошивка и перепрограммирование

Запрограммировать брелок Scher-Khan Magicar 5 относительно несложно. Если необходима перепрошивка, лучше использовать ПИН-код и соблюдать следующую инструкцию:

В течение 4 секунд трижды повернуть ключ в замке зажигания в разные положения, а потом отключить цепь.
В течение следующих 4 секунд еще раз включить зажигание

Важно убедиться, что число поворачиваний соответствует значению секретного кода. Если все сделать правильно, сигналка сделает единичное световое оповещение, что станет подтверждением возможности введения других символов.
Включить зажигание. Число нажатий должно соответствовать второй цифре кода — если все верно, «аварийка» мигнет один раз.
По аналогичному принципу активировать остальные кодовые значения.
Когда код будет введен, остается нажать на 1 кнопку пейджера и дождаться, пока световые индикаторы моргнут один раз, указывая на благополучное сохранение результатов.

Число нажатий должно соответствовать второй цифре кода — если все верно, «аварийка» мигнет один раз.
По аналогичному принципу активировать остальные кодовые значения.
Когда код будет введен, остается нажать на 1 кнопку пейджера и дождаться, пока световые индикаторы моргнут один раз, указывая на благополучное сохранение результатов.
